رگولاتور خطی سری Low Range Regulator -High Purity LMD545 برند GCE DRUVA

جهت استعلام قیمت تماس حاصل فرمایید



  • دیافراگم با متریال Hastelloy
  • بالاترین دقت و حساسیت در کنترل و تعدیل فشارخروجی
  • قابل استفاده با گازهای مختلف با درجه خلوص حداکثر ۶
  • بیشترین میزان سیال خروجی ( High Flow )
  • موقعیت گیج به صورت Type-01 و Type-03
  • ساخت برند GCE DRUVA ساخت آلمان



ارسال سریع

بازگشت 7روز

پشتیبانی کالا

اصالت کالا

پاک کردن
مقایسه

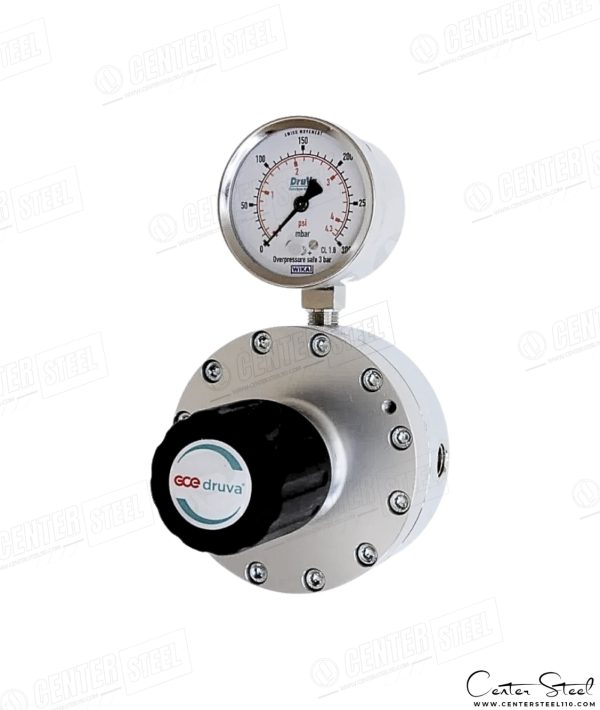

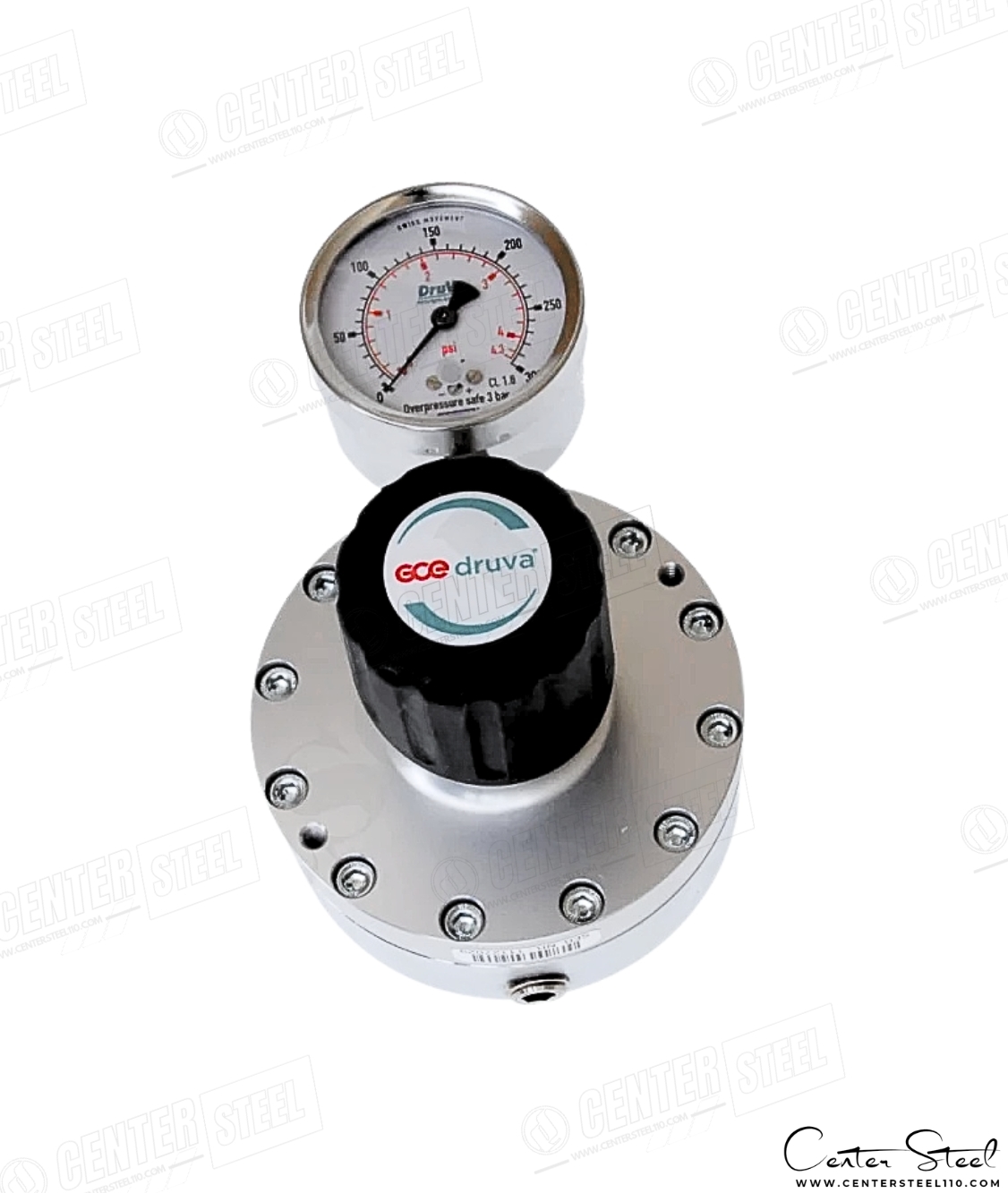

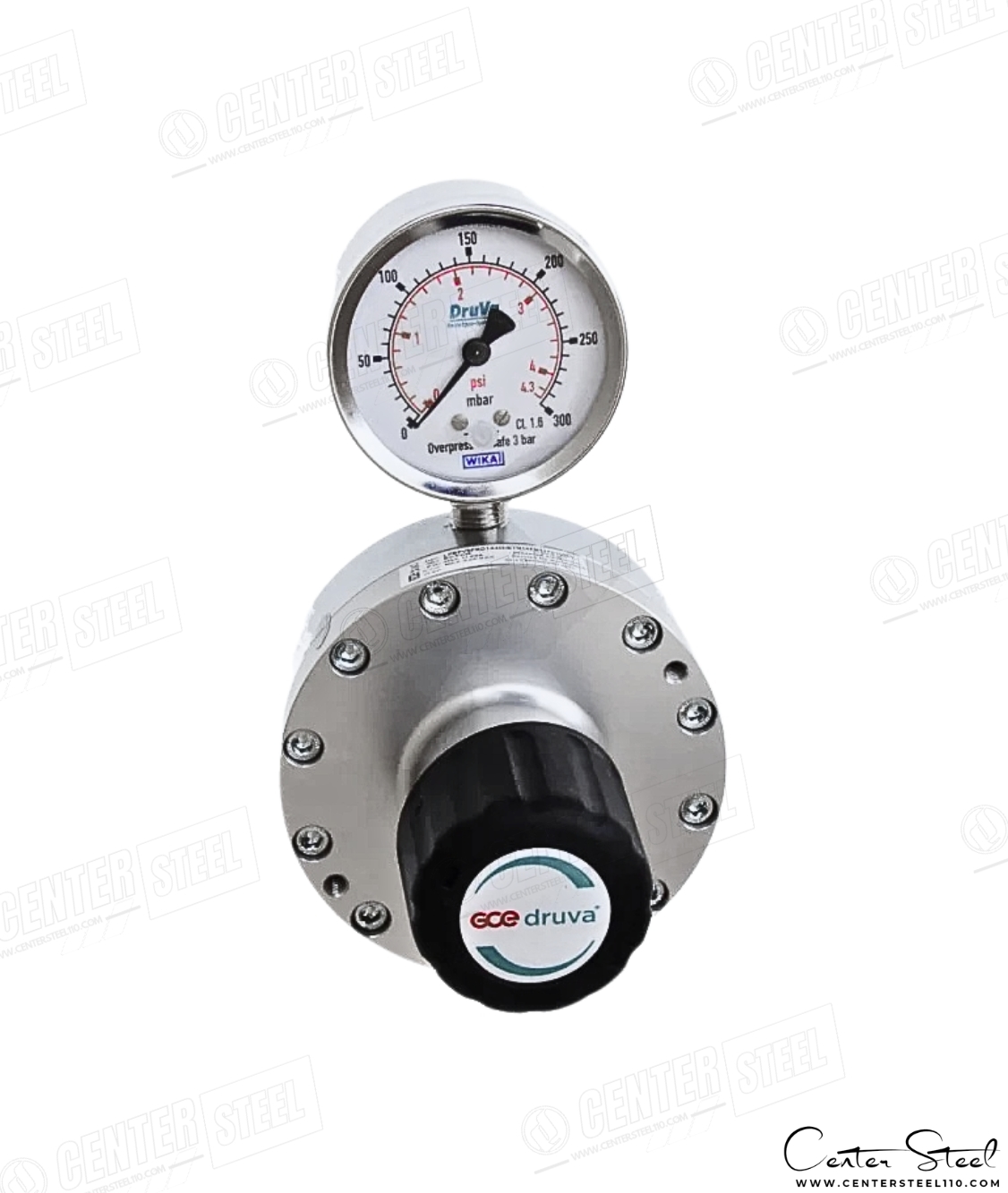

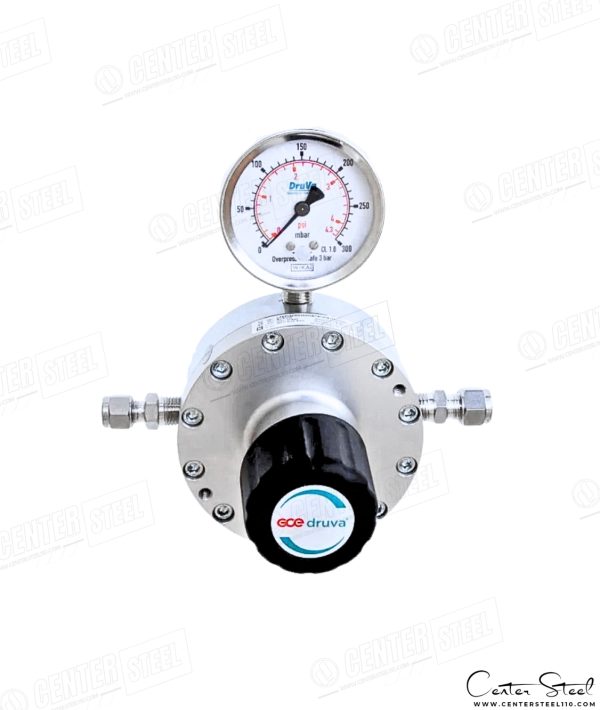

رگولاتور خطی سری High Flow LMD545 یا Low Pressure range Regulator

رگولاتور High Flow که از نامش بر می آید ، وظیفه تعدیل و تنظیم فشار را در رنج های فشار بسیار پایین و بالاترین فلو را بر عهده دارد.

  • رگولاتور خطی سیال ورودی را از ‌Source به فشار مورد نیاز اپراتور کاهش و تعدیل می نماید.
  • یکی از نکات پر اهمیت در انتخاب رگولاتور مناسب ، رنج کنترل و Resolution نزدیک به فشار مورد نیاز اپراتور می باشد.
  • Resolution ، در واقع میزان چرخش دسته و دقتی که طی این چرخش، موجب کاهش و کنترل فشار و رساندن آن به نقطه خروجی مورد نیاز میگردد.
  • رگولاتوری که رنج هایی با بازه نزدیک و محدود تر به نقطه تنظیم خروجی OUTLET مورد نیاز را دارند.
  • دارای دقت مناسب تر می باشند و رنج های نزدیک به نقطه تنظیم خروجی OUTLET دارای دقت بیشتر و Reaolution بسیار خوب در ایجاد فشار خروجی مورد نیاز دارند.
  • تفاوت این سری به نسبت دیگر نمونه های خطی بدنه بزرگتر و دیافراگم بزرگتر که دارای حساسیت و دقت بیشتر جهت تنظیم و تعدیل فشار هستند.
  • قطر بزرگ Housing در سری LMD545 امکان نرخ خروج بیشتر سیال و یا به عبارتی فلو خروجی بیشتر (  High Flow Regulator) این رگولاتور را فراهم می آورد.
  • از نکات پراهمیت در کیفیت رگولاتور حفظ درجه خلوص گاز ، کمترین میزان نشتی ، حفظ خاصیت گاز و عدم واکنش با بخشهای مرتبط با سیال عبوری ، حداکثر دقت کاری و کمترین ضریب خطا می باشد.
  • مکانیزم و ساختار این سری رگولاتور فشار ( High Flow Regulator ) تشکیل شده از یک دیافراگم با متریال Hastelloy و یک فنر می باشد.
  • این رگولاتور با دو انتخاب بدنه برنجی CW614 )(CuZn39Pb3 با روکش کروم و استنلس استیل 316L قابل ارائه می باشند.
  • در هر دو مدل در سری LMD545 دیافراگم از متریال Hastelloy  که از نکات مثبت آن میباشد.
  • در رگولاتور LMD545 با بدنه استنلس استیل ، بدنه به وسیله PCTFE و سیت با EPDM نشت بندی می گردد.
  • در بدنه های برنجی ( Brass) بدنه بوسیله PVDF و سیت به وسیله FKM آببندی می گردند.
  • رنج فشار خروجی در ورژن با قابلیت تحمل فشار 12BAR به صورت 250mar  و 1300mbarمی باشد.
  • ورژن 40Bar در سری LMD545  قابلیت تحمل فشار 40Bar در ورودی سیال و کاهش آن به رنج فشار خروجی 500mbar و 3000mbar را می دارد.



  • این سری رگولاتور به صورت استاندارد دارای دوانتخاب گیج میباشد:

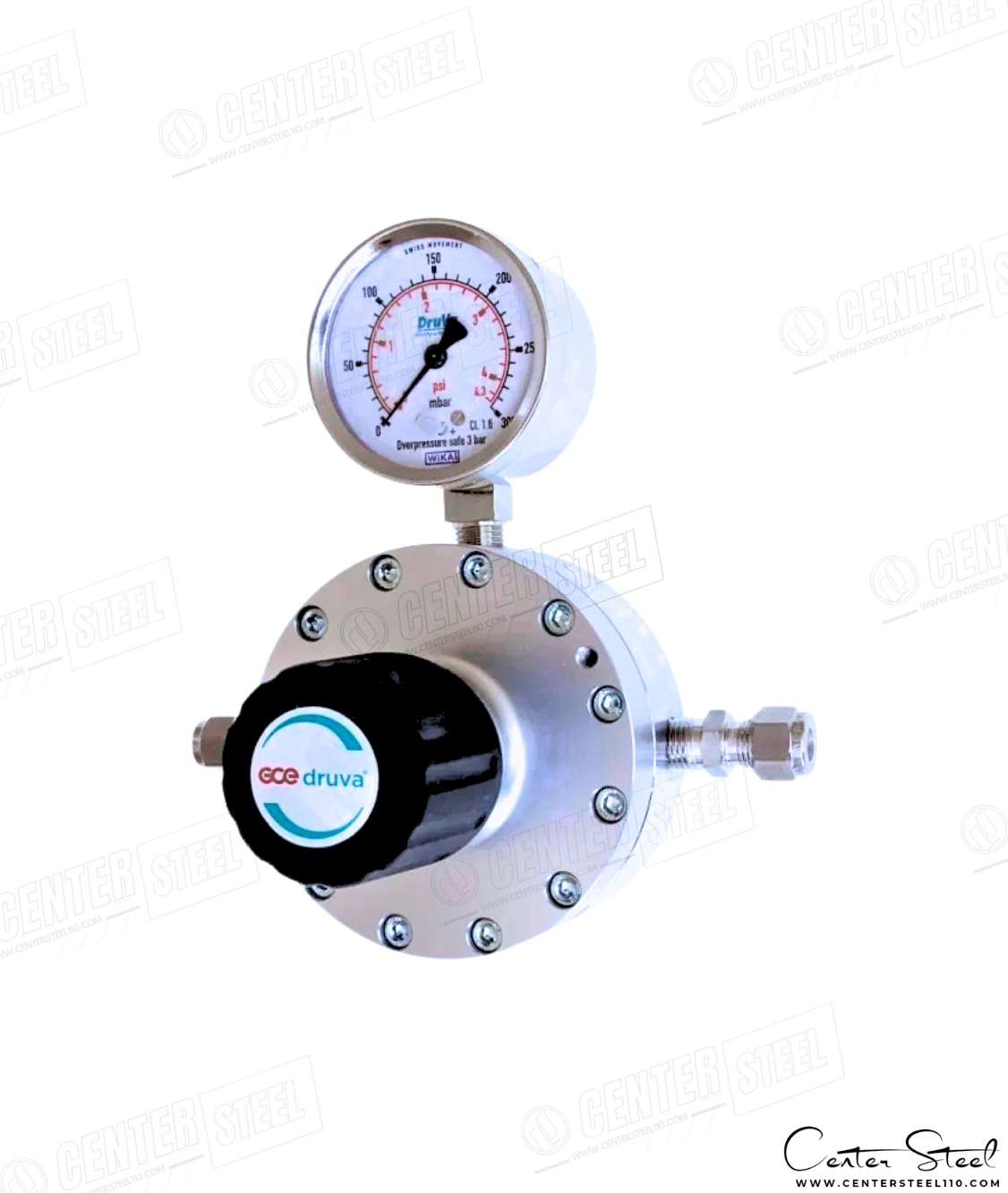

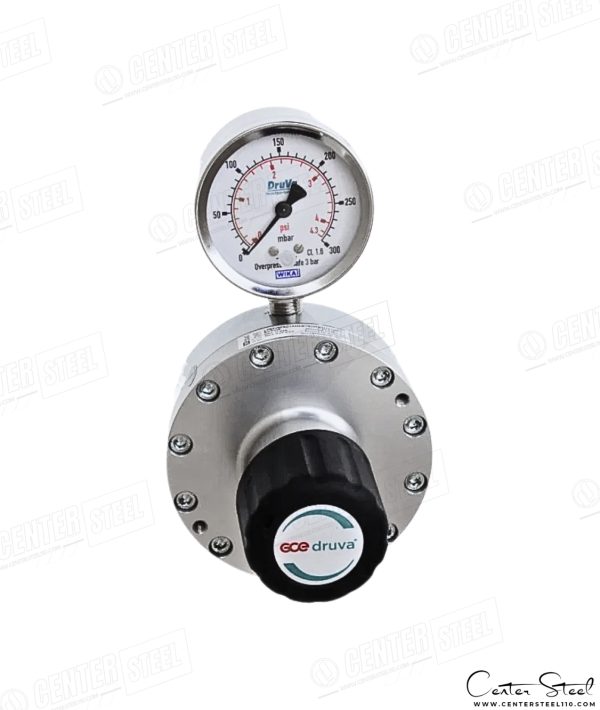

  • انتخاب اول در سری LMD545 به صورت تک گیج که در واقع نمایانگر فشار خروجی رگولاتور میباشد و Port Configuation آن با چهار کانکشن همراه است و با شناسه TYPE – 01 معرفی می گردند.

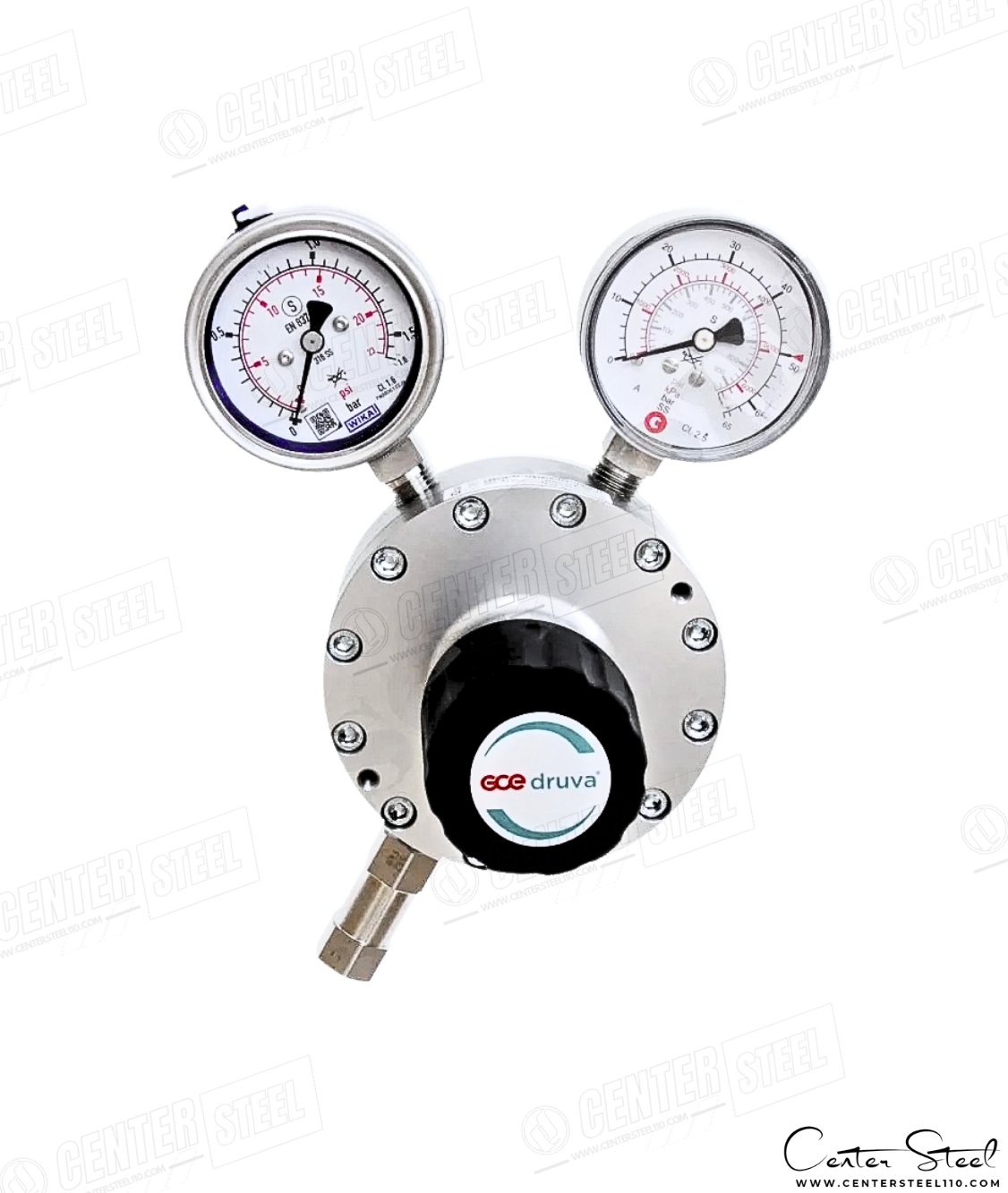

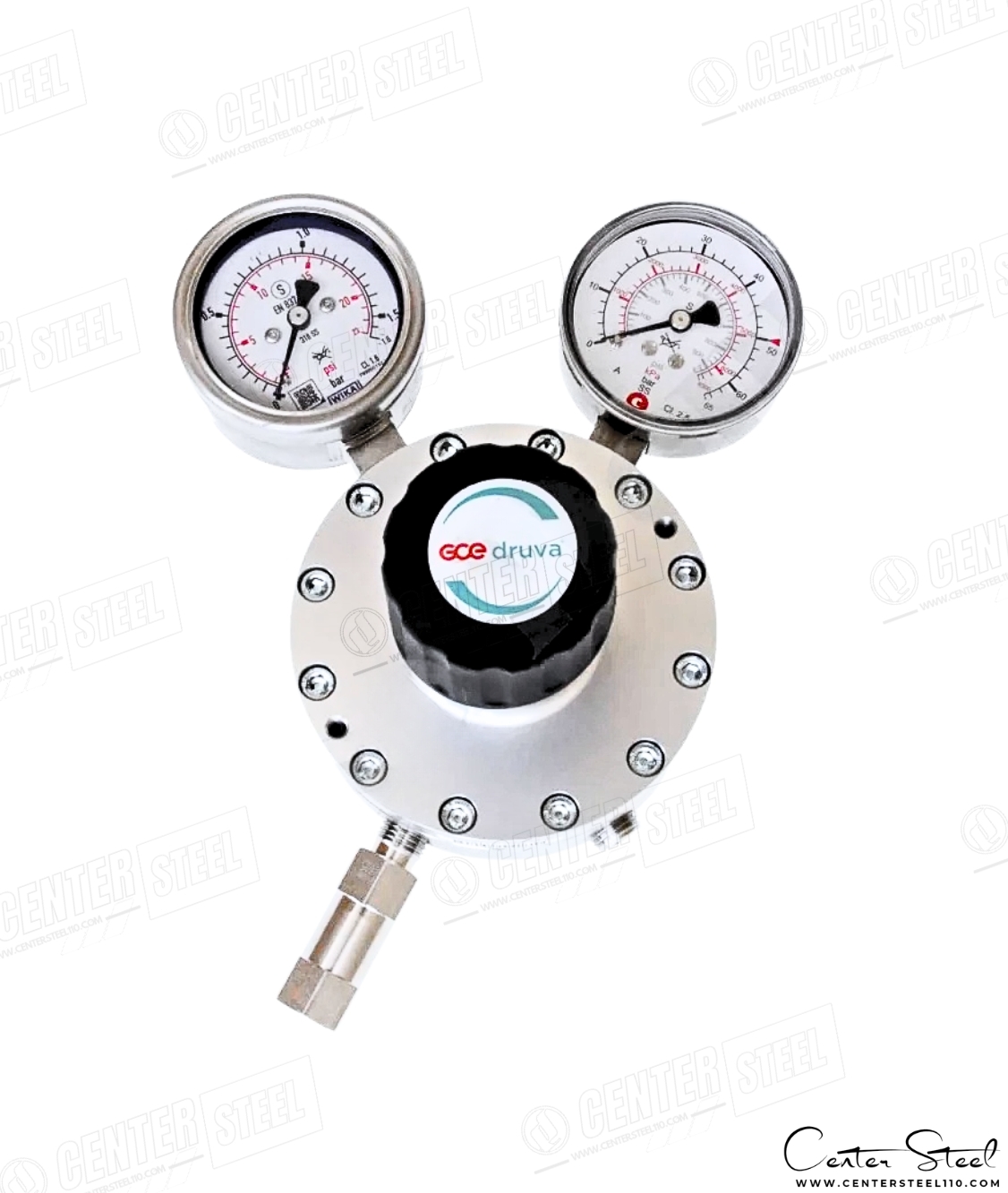

  • انتخاب دوم در سری LMD545 به صورت دابل گیج میباشد که در واقع نمایانگر فشار خروجی و ورودی میباشند، Port Configuation آن با شش کانکشن همراه است و با شناسه TYPE – 03 معرفی می گردند.



  • دسته تنظیم این رگولاتور از جنس پلاستیکی می باشد و در پشت بدنه اصلی دو محل پیچ جهت نصب بر روی پنل یا تابلو ها تعبیه شده است.
  • حداکثر فشار ورودی برای این رگولاتور ، در دو ورژن ۱۲ بار ( 12Bar) و ۴۰ بار ( 40Bar ) و جهت استفاده گازهای میکس ،  Inert , Oxidizing  , Reactive و Flammable با حداکثر درجه خلوص ۶ ( Purity ) می باشند.



  • جهت استعلام قیمت با ما در تماس باشید.
  • جهت دسترسی به محصولات مشابه کلیک فرمایید.
  • جهت دسترسی به اطلاعات بیشتر به صفحه کاتالوگ ها مراجعه فرمایید
  • برخی از برندهای مشابه تولید کننده محصول به شرح ذیل میباشند.
  • Go ساخت آمریکا
  • TESCOM ساخت آمریکا و آلمان
  • SWAGELOK  ساخت آمریکا
  • PARKER ساخت آمریکا
  • GCE DRUVA ساخت آلمان



برند

GCE-druva

تعداد گیج فشار

,

متریال

,

متریال Diaphragm

کانکشن ورود(INLET)

کانکشن خروجی(OUTLET)

فشار ورودی ( Inlet Pressure )

فشار خروجی ( Outlet Pressure )

درجه خلوص

نوع سیال و سرویس

قابلیت نصب بر روی تابلو

متریال نشت بندی

, ,
