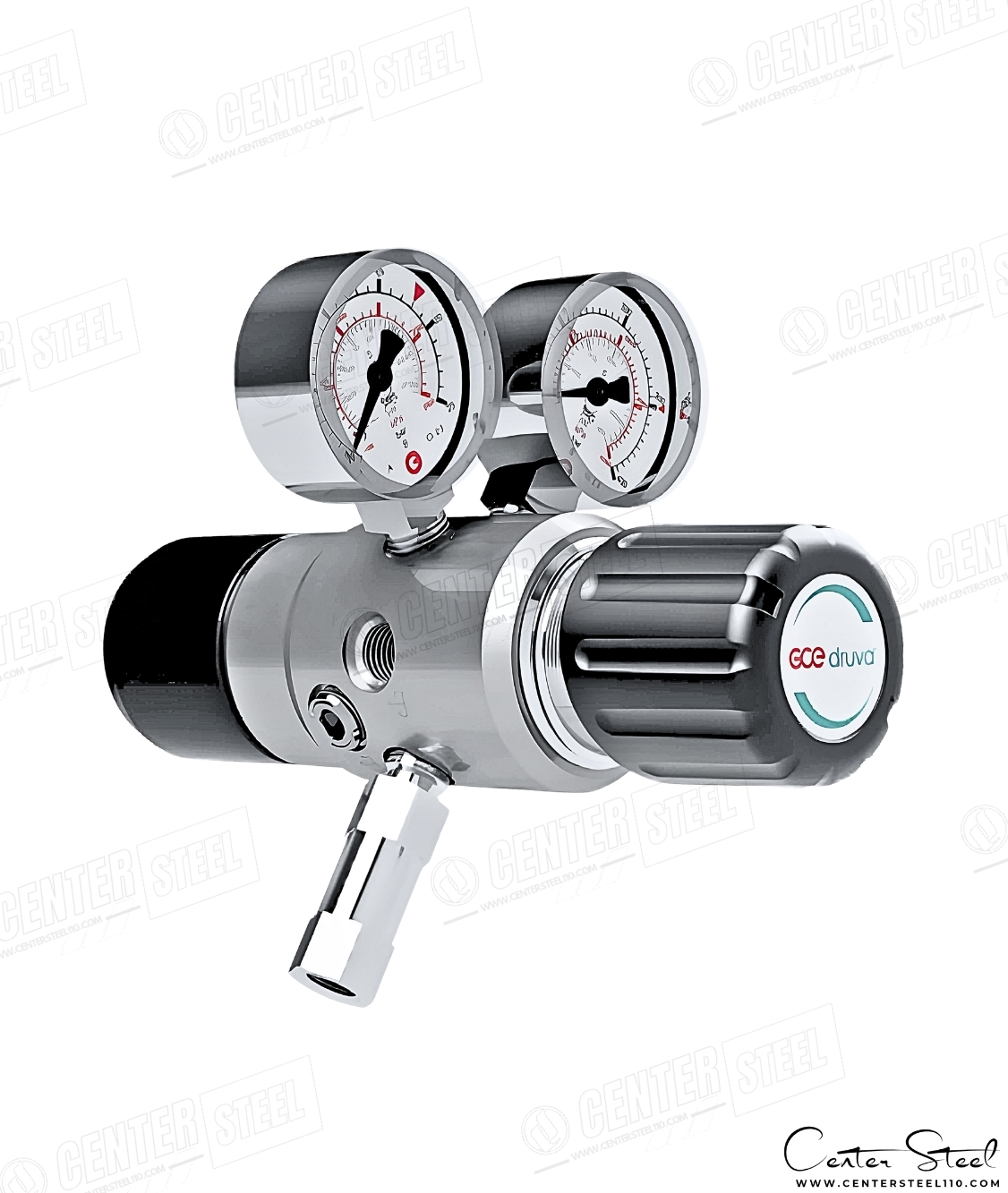

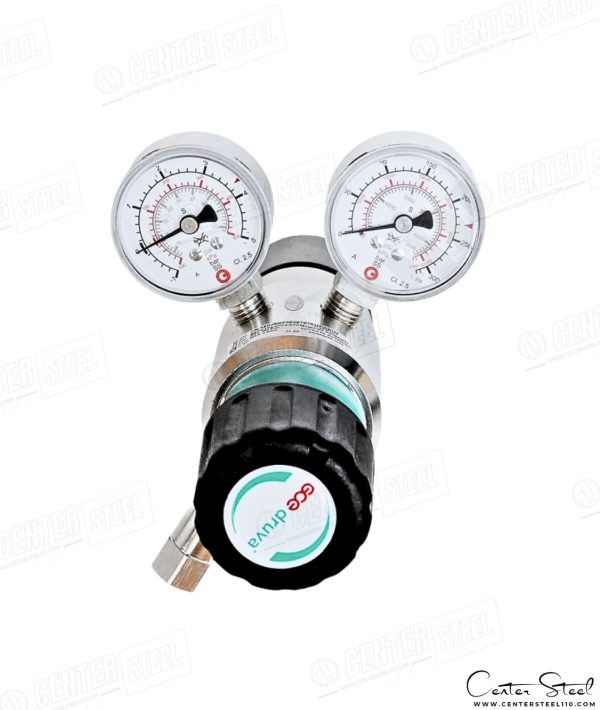

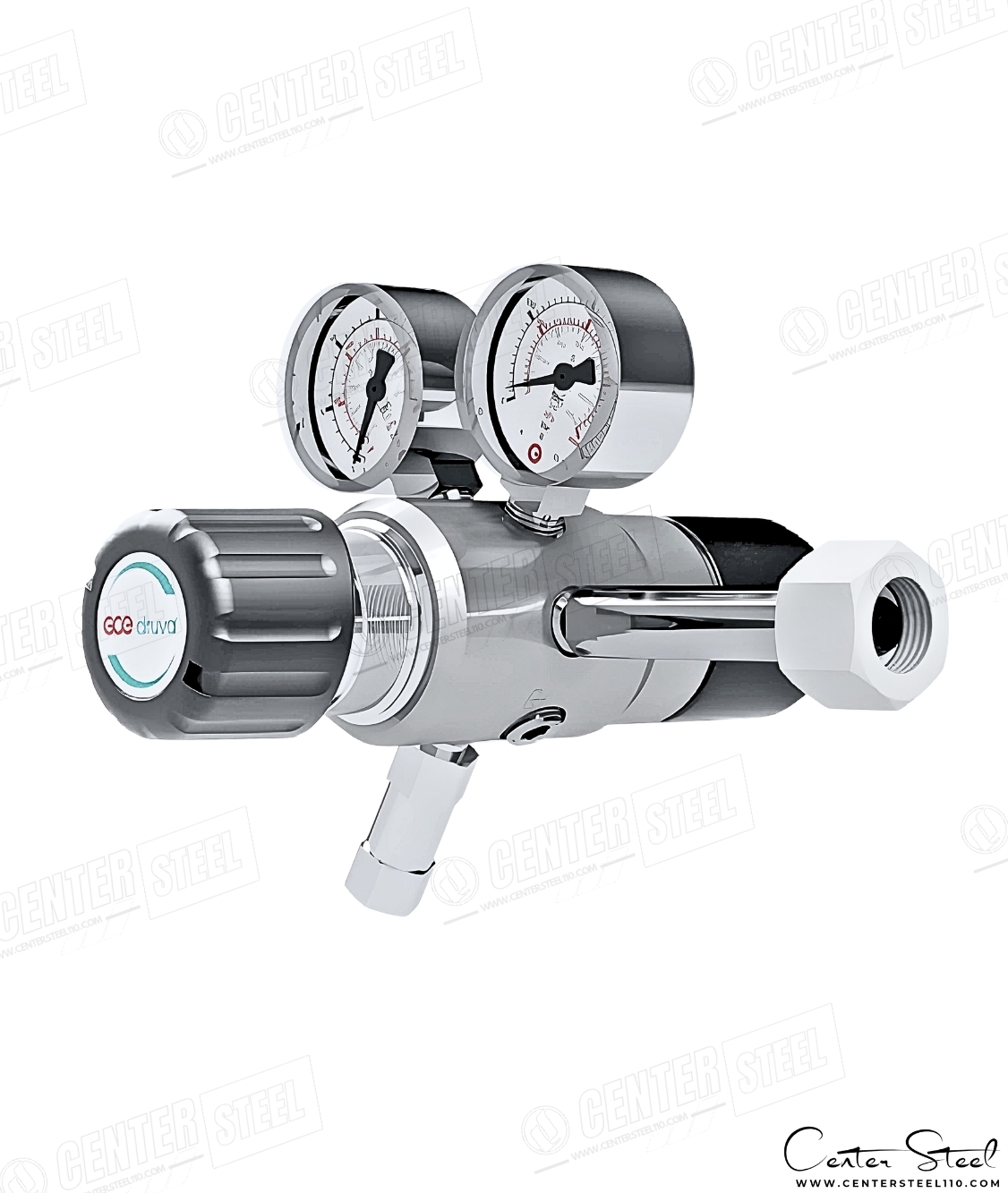

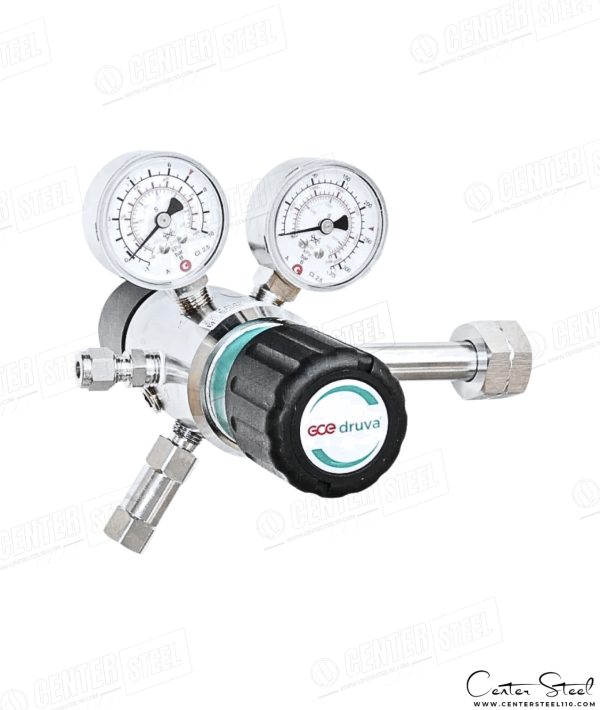

Pressure Regulator – High Purity Series Dual Stage CSLH0DJ / CPLH0DJ ( FMD 322 )
رگولاتور فشار دو مرحله ای سری CSLH0DJ و CPLH0DJ از برند GCE Druva یک رگولاتور دومرحلهای (Dual-Stage) با خلوص بسیار بالا (Purity 6.0) بوده که برای گازهای خالص و بیاثر و قابل اشتعال و اکسیدکننده و خورنده و سمی و ترکیبات گازی ویژه طراحی شده است.
این رگولاتور جایگزین بهبود و ارتقایافته مدل FMD 322 میباشد که توسط تولیدکننده با مدل جدید CSLH0DJ و CPLH0DJ جایگزین گردید و عملکرد دو مرحلهای و نوسانات فشار سیلندر را حذف کرده و فشار خروجی کاملاً پایدار و ایمن را حتی در افت شدید فشار ورودی تضمین میکند.
بدنه و بانت در دو ورژن استنلساستیل 316L و برنجی روکش کروم ( Brass Chrome Plated ) و دیافراگم Hastelloy و آببندی PCTFE و PTFE و تست نشتی هلیوم برای این رگولاتور را مطابق استانداردهای ISO 7291 و ATEX و TRGS 727 قرار داده است.
این رگولاتور برای سیلندرهای گاز تا فشار ورودی 300Bar در سامانههای High Purity و Ultra High Purity قابل استفاده است.
⚙️ ویژگیهای کلیدی رگولاتور فشار دو مرحله ای مدل CSLH0DJ و CPLH0DJ
- طراحی Dual-Stage (دو مرحلهای واقعی) جهت حذف نوسانات فشار سیلندر
- بدنه استنلساستیل 316L (Electro-Polished) در نسخه CSLH0DJ و بدنه برنجی روکش کروم در نسخه CPLH0DJ
- دیافراگم با متریال Hastelloy
- قابلیت انتخاب آرایش 6-Port Configuration
- حداکثر فشار ورودی 300Bar
- جایگزین ارتقاء یافته مدل FMD 322
- مناسب برای گازهای High Purity گرید 6.0
- مناسب محیطهای EX Zone 1 و Zone 2
- اتصال ورودیی استاندارد 1/4″ NPT(F) و الصاق ماژولار سیلندر کانکشن مطابق استانداردهای بینالمللی سیلندر
- طراحی کامپکت و صنعتی و مقاوم
📊 مشخصات فنی رگولاتور فشار دو مرحله ای سری CSLH0DJ و CPLH0DJ
| ویژگی | مقدار / توضیحات |
|---|---|
سری (Series) | CSLH0DJ / CPLH0DJ – Dual Stage High Purity |
متریال بدنه (Body Material) | CSLH0DJ Version Stainless Steel 316L (1.4404) – Electro-Polished CPLH0DJ Version Brass Chrome Plated |
متریال دیافراگم (Diaphragm Material) | Hastelloy |
آببندی سیت مرحله اول (1St Pressure Stage) | PCTFE |
آببندی سیت مرحله دوم (2nd Pressure Stage) | PTFE |
آببندی سیت شیر اطمینان (Relief Valve Seat Material) | در هر دو نسخه CSLH0DJ و CPLH0DJ FKM Seat |
حداکثر فشار ورودی ( Max Inlet Pressure) | 300Bar |
فشار خروجی (Delivery Pressure) | 1 / 3 / 6 / 10 / 14 bar |
نرخ نشتی سیت (Leakage Rate Seat) | < 5×10⁻⁴ mbar·l/s (Helium) |
نرخ نشتی به بیرون ( Leakage Rate Outside) | < 1×10⁻⁹ mbar·l/s (Helium) |
دمای کاری (Working Temperature) | -20°C ~ +60°C |
فیلتر (Filter) | یک عدد برای ورودی یک عدد برای هر خروجی |
دبی اسمی (Flow Nominal) | 20m³/h گاز N₂ در فشار خروجی 20Bar طبق استاندارد ISO 7291 |

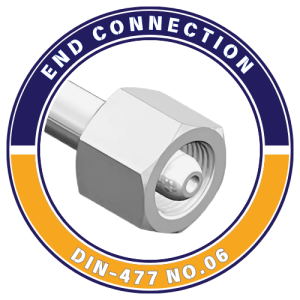

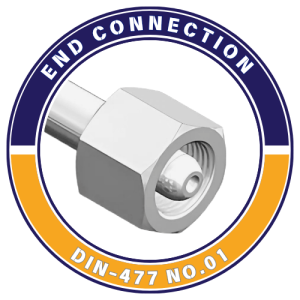

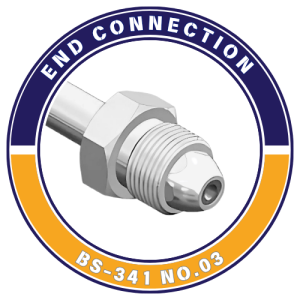

اتصال ورودی (Inlet Port) | به صورت استاندارد 1/4″NPT(F) با الصاق ماژولار سیلندر کانکشن مطابق استانداردهای DIN / BS / CGA |
اتصال خروجی (Outlet Port) | 1/4″ NPT(F) به صورت استاندارد Compression Fittingsو به صورت سفارشی و ماژولار |
استانداردها (Standards) | ISO 7291 • ATEX • TRGS 727 • EN 837 |
🧩 متریال قطعات داخلی رگولاتور فشار دو مرحله ای CSLH0DJ و CPLH0DJ (FMD502 )
| المان | متریال |
|---|---|
| Regulator Body | Stainless Steel 316L و Brass Chrome Plated |
| Bonnet | Stainless Steel و Brass |
| Diaphragm | Hastelloy |
| Seat – Stage 1 | PCTFE |
| Seat – Stage 2 | PTFE |
| Relief Valve Seat | FKM |
| Poppet | Stainless Steel / Brass |
| Inlet Filter | Stainless Steel – 100 µm |
| Pressure Gauges | مطابق EN 837 |
🧪 کاربردهای تخصصی رگولاتور فشار دو مرحلهای CSLH0DJ و CPLH0DJ
- سیستمهای High Purity Gas Distribution
- خطوط گاز آزمایشگاهی و کروماتوگرافی و گازهای خالص و فوق خالص:
- N₂, He, H₂, O₂, Ar, CO₂
- گازهای خورنده و سمی
- صنایع نیمههادی و الکترونیک و داروسازی و بیوتکنولوژی
- سیستمهای سیلندری در محیطهای ATEX وخطوط تغذیه گاز ابزار دقیق با فشار پایدار
🔧 نکات نصب و نگهداری
- نصب فقط روی خطوط تمیز و خشک و بدون روغن.
- جهت جریان مطابق فلش روی بدنه رعایت شود.
- استفاده از فیلتر مستقل برای گازهای حساس توصیه میشود و از تفلون مایع و نواری غیر استاندارد استفاده نشود.
- در سرویس اکسیژن حتماً O₂ Clean رعایت گردد.
- تست نشتی هلیوم به صورت دورهای انجام شود.
- از ضربه مکانیکی به گیجها خودداری شود.
🧰 توصیه حرفهای
- برای خروجیهای ۱ تا ۱۴ بار بهترین پایداری حاصل میشود.
- برای گاز هیدروژن خروجی 6 یا 10 bar توصیه میشود.
- برای خطوط چند مصرفکننده از نسخه 6-Port استفاده شود.
- این مدل جایگزین ارتقاء و بهبود یافته مدل FMD 322 است و هیچ افت عملکردی ندارد.
