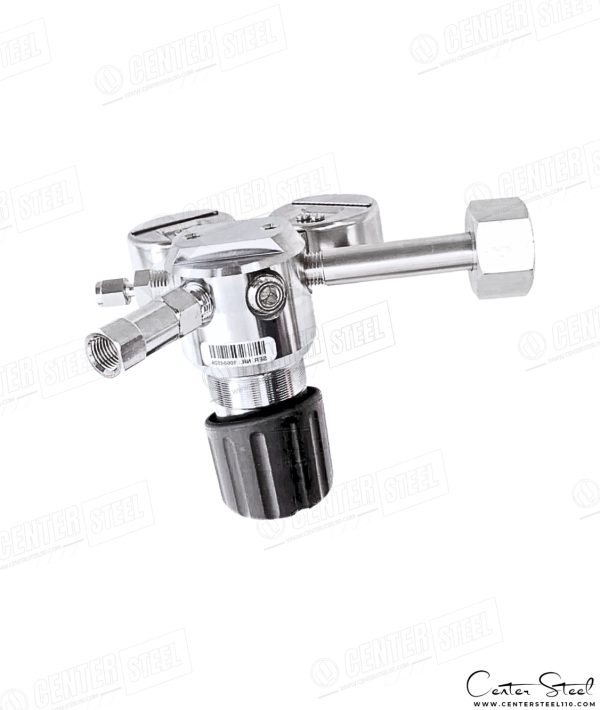

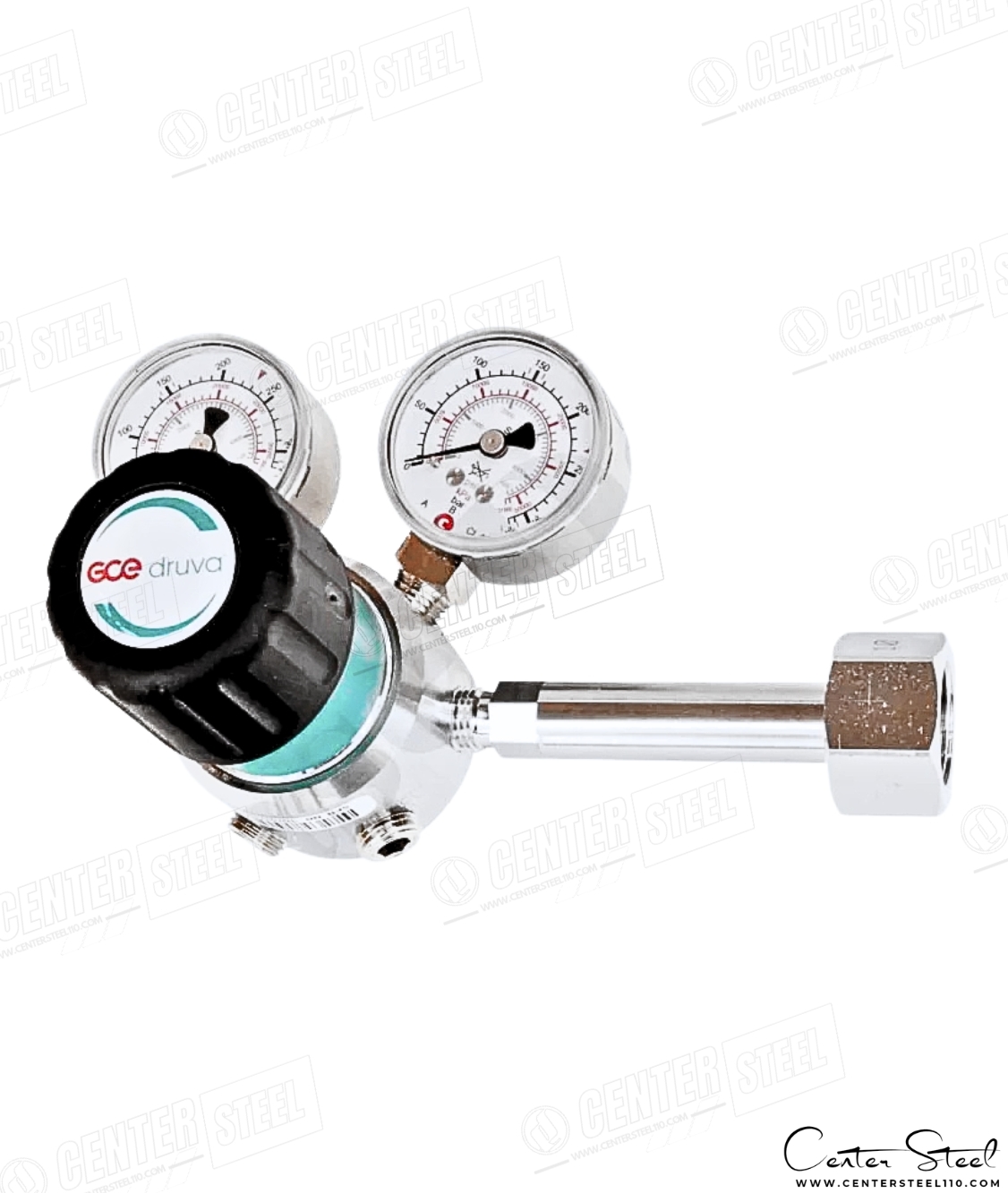

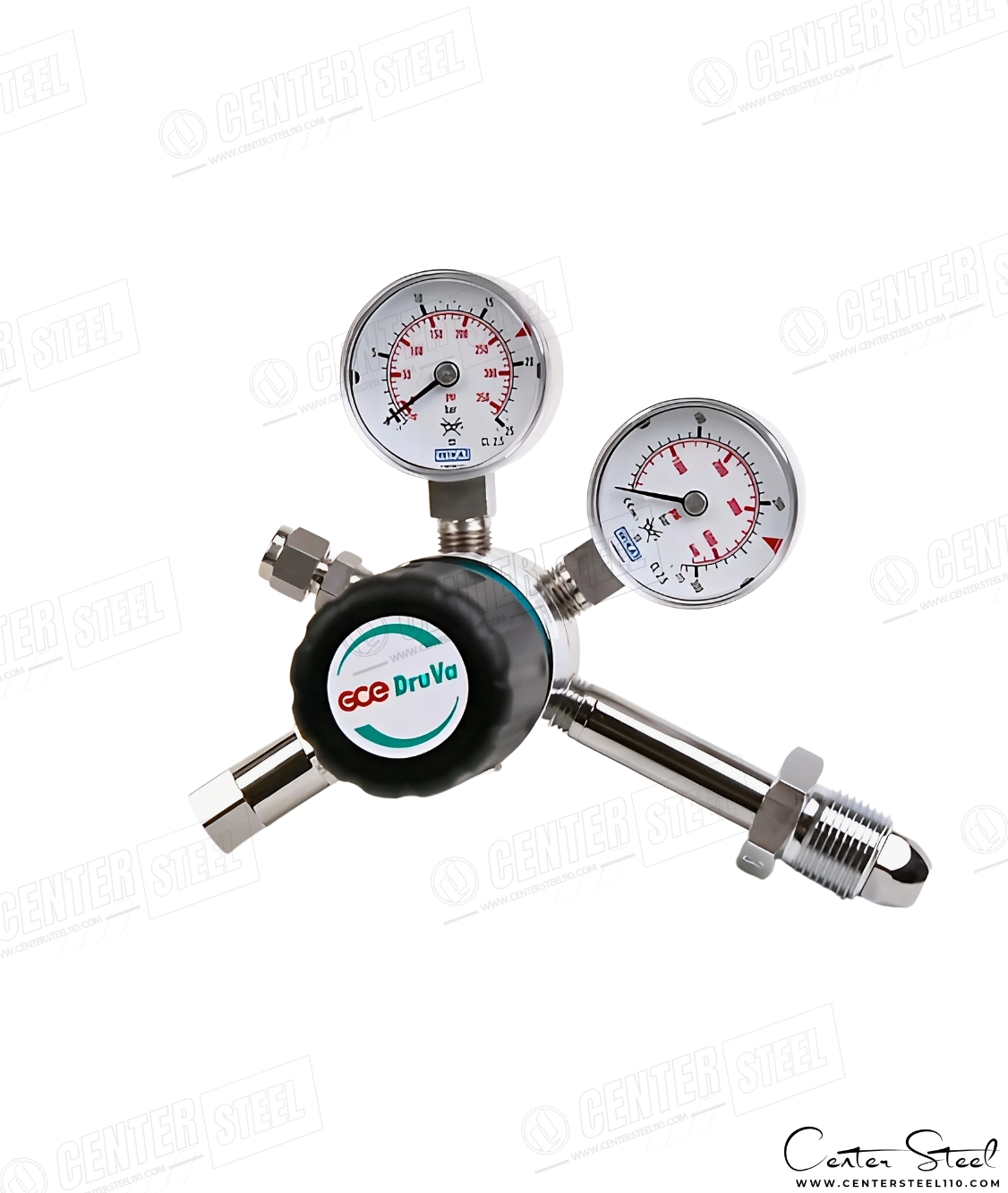

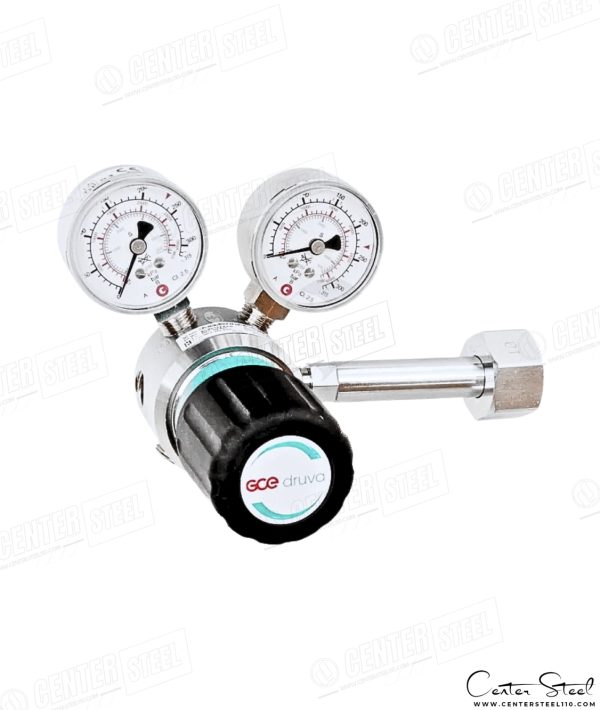

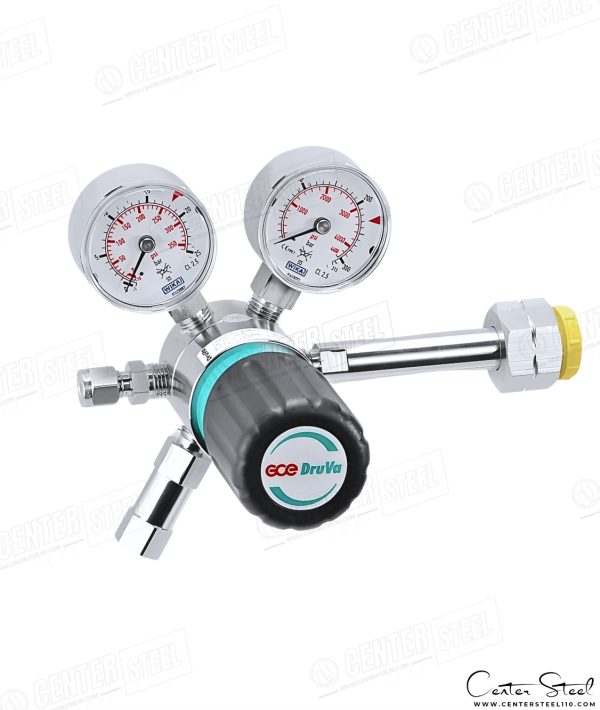

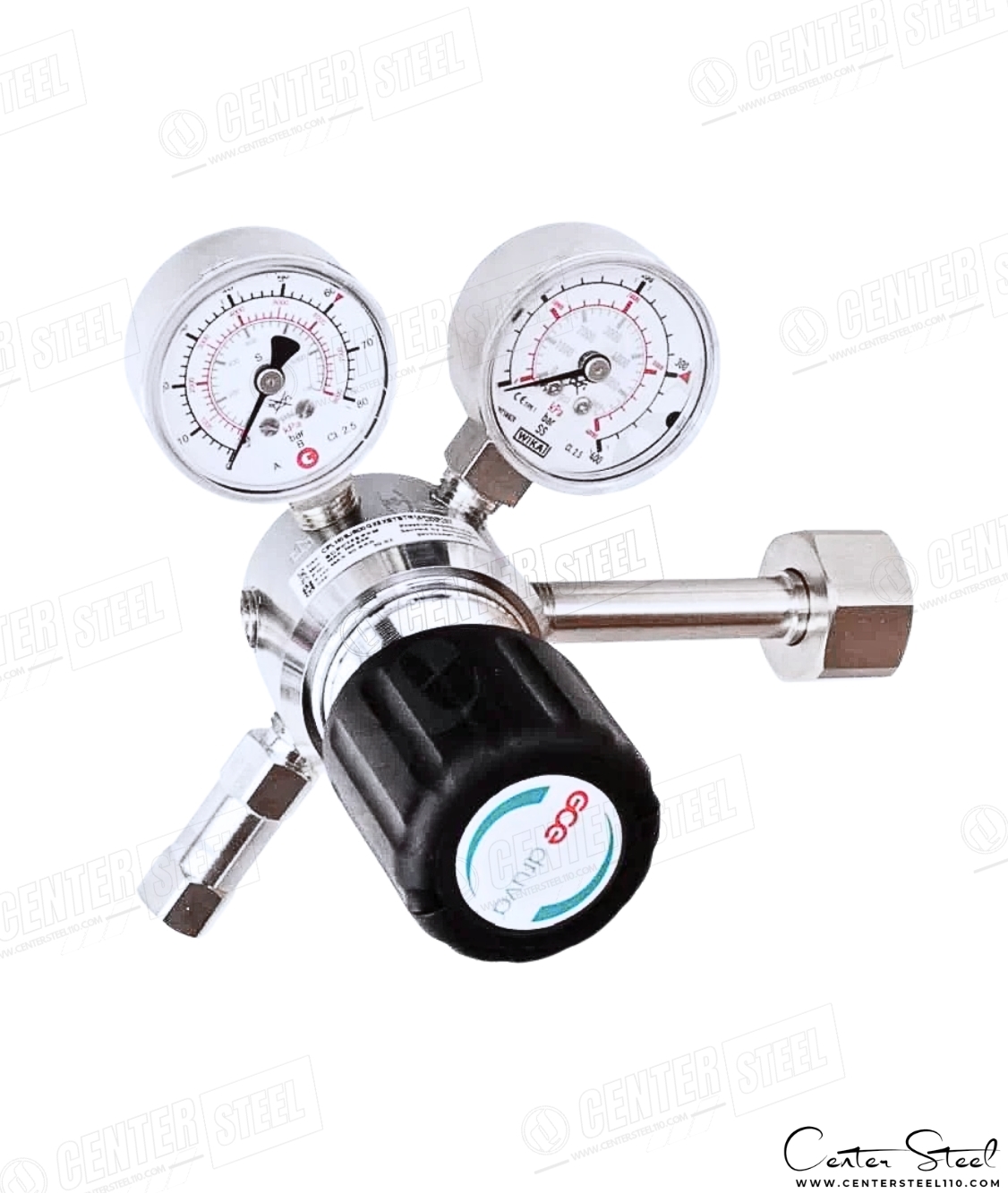

رگولاتور سیلندر تک مرحله ای سری High Purity مدل CSLH0SJ / CPLH0SJ ( FMD 500 )
Pressure Cylinder Regulator | High Purity Series | Single Stage | CSLH0SJ / CPLH0SJ ( FMD 500 )
رگولاتور فشار تک مرحلهای (Single-Stage) مدل CSLH0SJ و CPLH0SJ از برند GCE Druva یک رگولاتور سیلندری High Purity با خلوص گازی تا Purity 6.0 بوده که برای سیستمهای تغذیه گازهای خالص، بیاثر، قابل اشتعال، اکسیدکننده و همچنین گازهای خورنده و سمی (در نسخه استنلس استیل) طراحی شده است.
این رگولاتور جایگزین به روزآوری و بهینه سازی شده مدل FMD 500 میباشد و بهعنوان یک رگولاتور Single-Stage دقیق و پایدار، کنترل فشار مطمئن و قابل اتکا را در کاربردهای آزمایشگاهی، صنعتی و خطوط High Purity فراهم میکند.
بدنه و بانت در دو نسخه استنلساستیل و برنجی با روکش کروم (Brass Chrome Plated)، دیافراگم از جنس Hastelloy، آببندی PCTFE / PTFE، و انجام تست نشتی هلیوم مطابق الزامات ISO 7291، این رگولاتور را برای کاربردهای حرفهای High Purity مناسب نموده است.
این مدل برای سیلندرهای گاز تا فشار ورودی 300Bar طراحی شده و در سامانههای High Purity و Ultra High Purity قابل استفاده میباشد.
⚙️ ویژگیهای کلیدی رگولاتور فشار تک مرحله ای مدل CSLH0SJ و CPLH0SJ
- طراحی Single-Stage (تک مرحلهای) با کنترل دقیق فشار خروجی
- بدنه استنلساستیل (در نسخه CSLH0SJ) و برنجی با روکش کروم (در نسخه CPLH0SJ)
- دیافراگم فلزی با متریال Hastelloy
- آرایش 6-Port Configuration با قابلیت افزودن ماژولهای کنترلی
- حداکثر فشار ورودی 300Bar
- جایگزین ارتقاء یافته مدل FMD 500
- مناسب برای گازهای High Purity تا گرید 6.0
- قابلیت استفاده در محیطهای EX Zone 1 و Zone 2
- اتصال ورودی استاندارد 1/4″ NPT(F) با اتصال مستقیم انواع Cylinder Connection مطابق استانداردهای بینالمللی
- طراحی کامپکت، صنعتی و مقاوم مناسب نصب سیلندری و پنلی
📊 مشخصات فنی رگولاتور فشار تک مرحله ای سری CSLH0SJ و CPLH0SJ
| ویژگی | مقدار / توضیحات |
|---|---|
سری (Series) | CSLH0SJ / CPLH0SJ Single Stage High Purity |
متریال بدنه (Body Material) | CSLH0SJ: Stainless Steel –Electro-Polished CPLH0SJ: Brass Chrome Plated |
متریال دیافراگم (Diaphragm) | Hastelloy |
متریال سیت ( Seat Material) | PCTFE (P > 50 bar) PTFE (P ≤ 50 bar) |
آببندی سیت شیر اطمینان (Relief Valve Seat Material) | در هر دو نسخه CSLH0DJ و CPLH0DJ FKM Seat |
حداکثر فشار ورودی (Max Inlet Pressure) | 300Bar |
فشار خروجی (Delivery Pressure) | 2 / 3 / 6 / 10 / 14 / 28 / 50 / 100 / 200 bar |
نرخ نشتی سیت (Seat Leakage) | < 5×10⁻⁶ mbar·l/s (Helium) |
نرخ نشتی به بیرون (External Leakage) | < 1×10⁻⁹ mbar·l/s (Helium) |
دمای کاری (Working Temperature) | -20°C ~ 60°C |
فیلتر (Filter) | یک عدد در ورودی یک عدد برای هر خروجی |
دبی اسمی (Flow Nominal) | 20 m³/h گاز N₂ در فشار خروجی 20 bar طبق ISO 7291 |

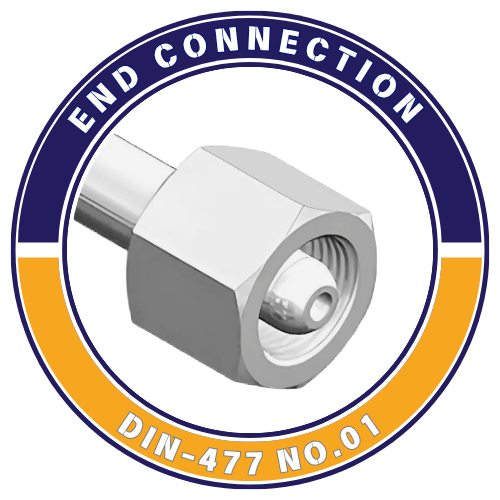

اتصال ورودی (Inlet Port) | به صورت استاندارد 1/4″NPT(F) با الصاق ماژولار سیلندر کانکشن مطابق استانداردهای DIN / BS / CGA |
اتصال خروجی (Outlet Port) | 1/4″ NPT(F) – Compression Fittings بهصورت سفارشی |
استانداردها (Standards) | ISO 7291 • ATEX • TRGS 727 • EN 837 |
🧩 متریال قطعات داخلی رگولاتور فشار تک مرحله ای CSLH0SJ و CPLH0SJ (FMD500)
| المان | متریال |
|---|---|
| Regulator Body | Stainless Steel / Brass Chrome Plated |
| Bonnet | Stainless Steel / Brass |
| Diaphragm | Hastelloy |
| Seat | PCTFE / PTFE |
| Relief Valve Seat | FKM |
| Poppet | Stainless Steel / Brass |
| Inlet Filter | Stainless Steel – 100 µm |
| Pressure Gauges | مطابق EN 837 |
🧪 کاربردهای تخصصی رگولاتور فشار تک مرحلهای CSLH0SJ و CPLH0SJ
- سیستمهای High Purity Gas Distribution
- خطوط گاز آزمایشگاهی، آنالیتیکال و کروماتوگرافی
- گازهای خالص و فوق خالص:
- N₂, He, H₂, O₂, Ar, CO₂
- صنایع داروسازی، بیوتکنولوژی، نیمههادی و الکترونیک
- سیستمهای سیلندری با فشار پایدار و کنترلشده
- خطوط ابزار دقیق و تغذیه گاز در محیطهای ATEX
🔧 نکات نصب و نگهداری
- نصب فقط روی خطوط تمیز، خشک و بدون روغن
- رعایت جهت فلش جریان روی بدنه الزامی است
- استفاده از فیلتر مستقل برای گازهای حساس توصیه میشود
- از تفلون مایع یا نواری غیر استاندارد استفاده نشود
- در سرویس اکسیژن رعایت کامل O₂ Clean الزامی است
- تست نشتی هلیوم بهصورت دورهای انجام شود
- از وارد شدن ضربه به گیجها جلوگیری گردد
🧰 توصیه حرفهای
- برای کاربردهای عمومی آزمایشگاهی، نسخه Single-Stage انتخاب اقتصادی و مطمئن است

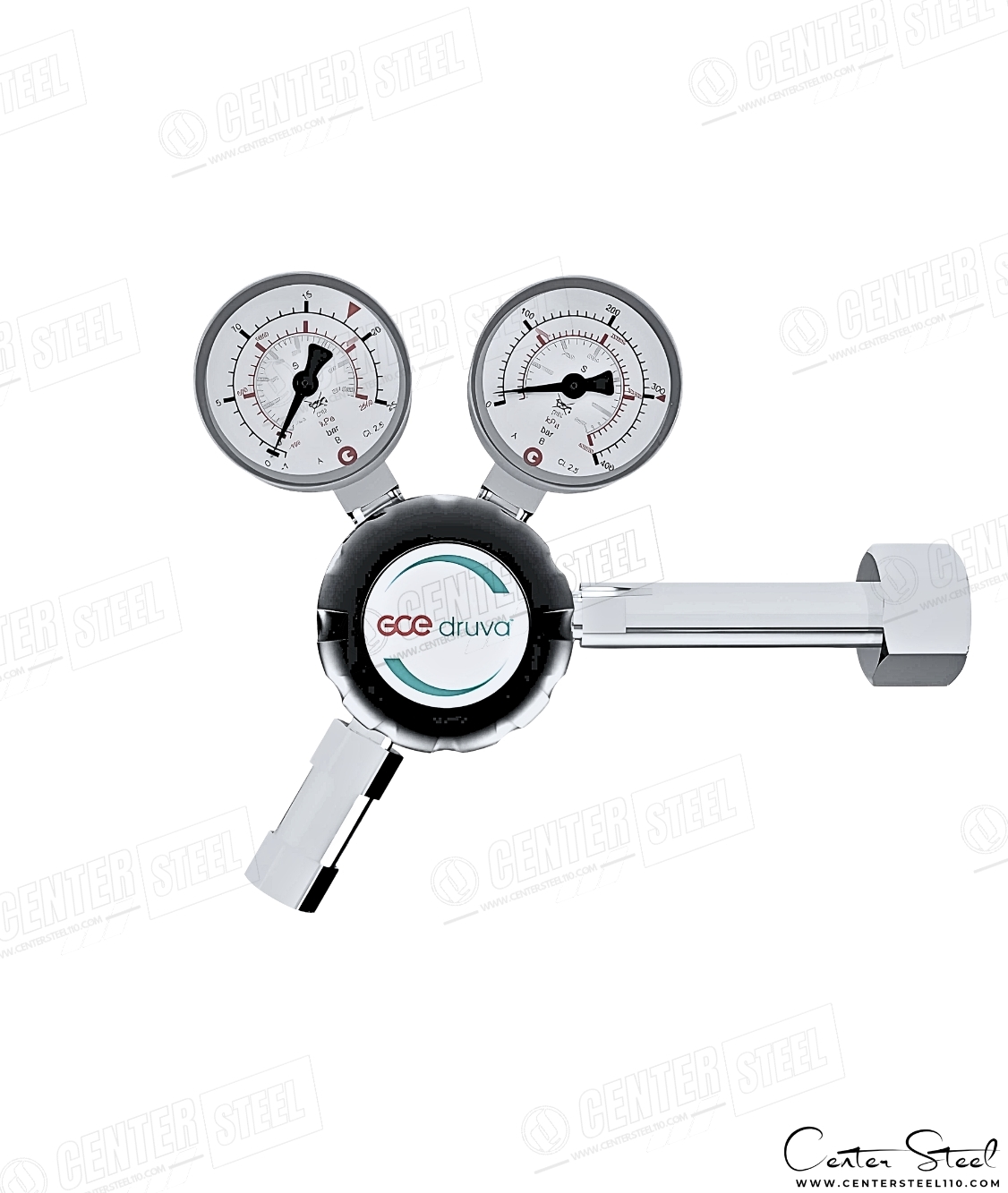

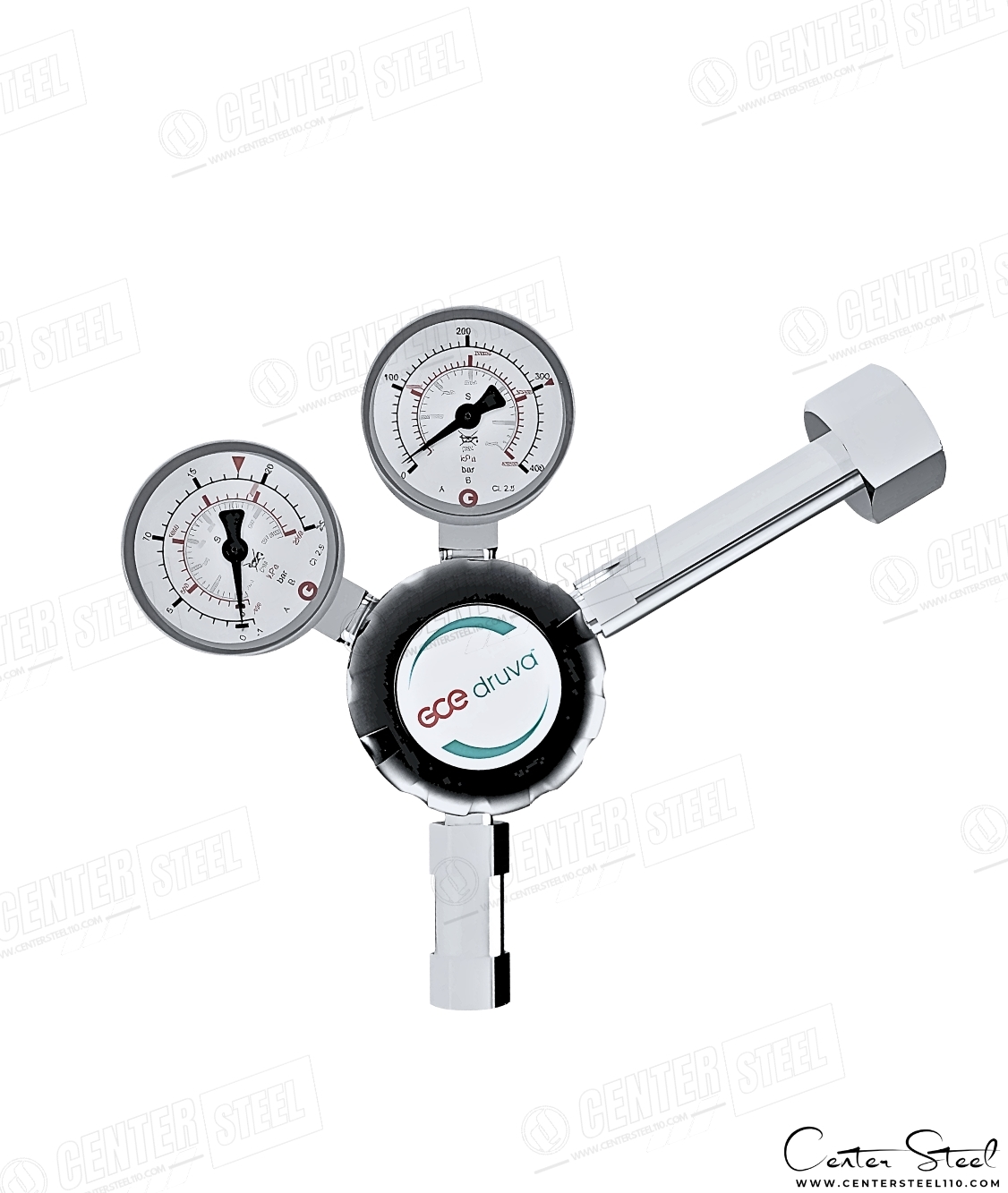

- در کاربردهای حساس به نوسان فشار، مدل Dual-Stage پیشنهاد میشود
- برای خطوط چند خروجی از نسخه 6-Port استفاده گردد
- این مدل جایگزین با روزرسانی و بهینهشده FMD 500 بوده و کاملاً با آن سازگار است
