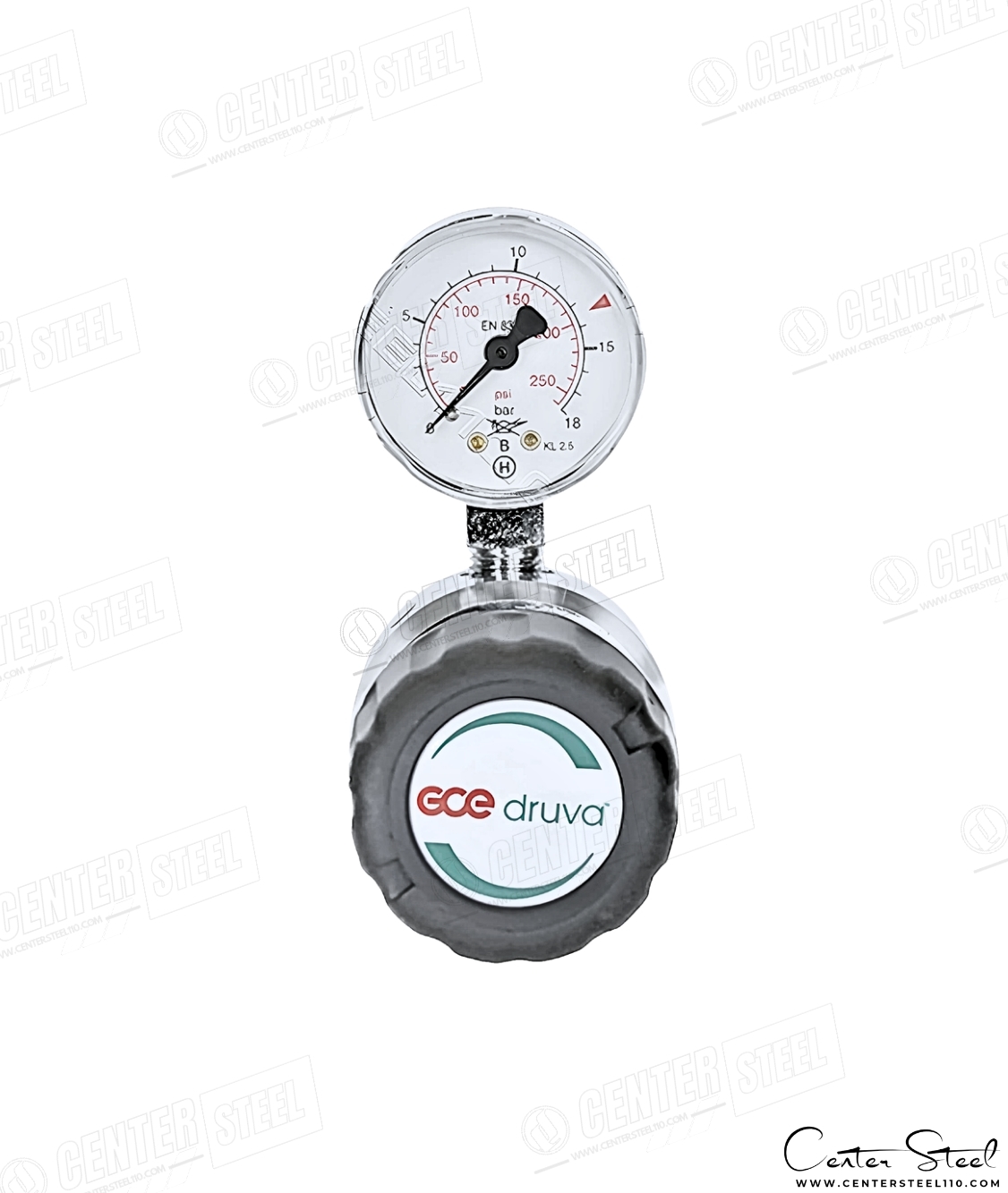

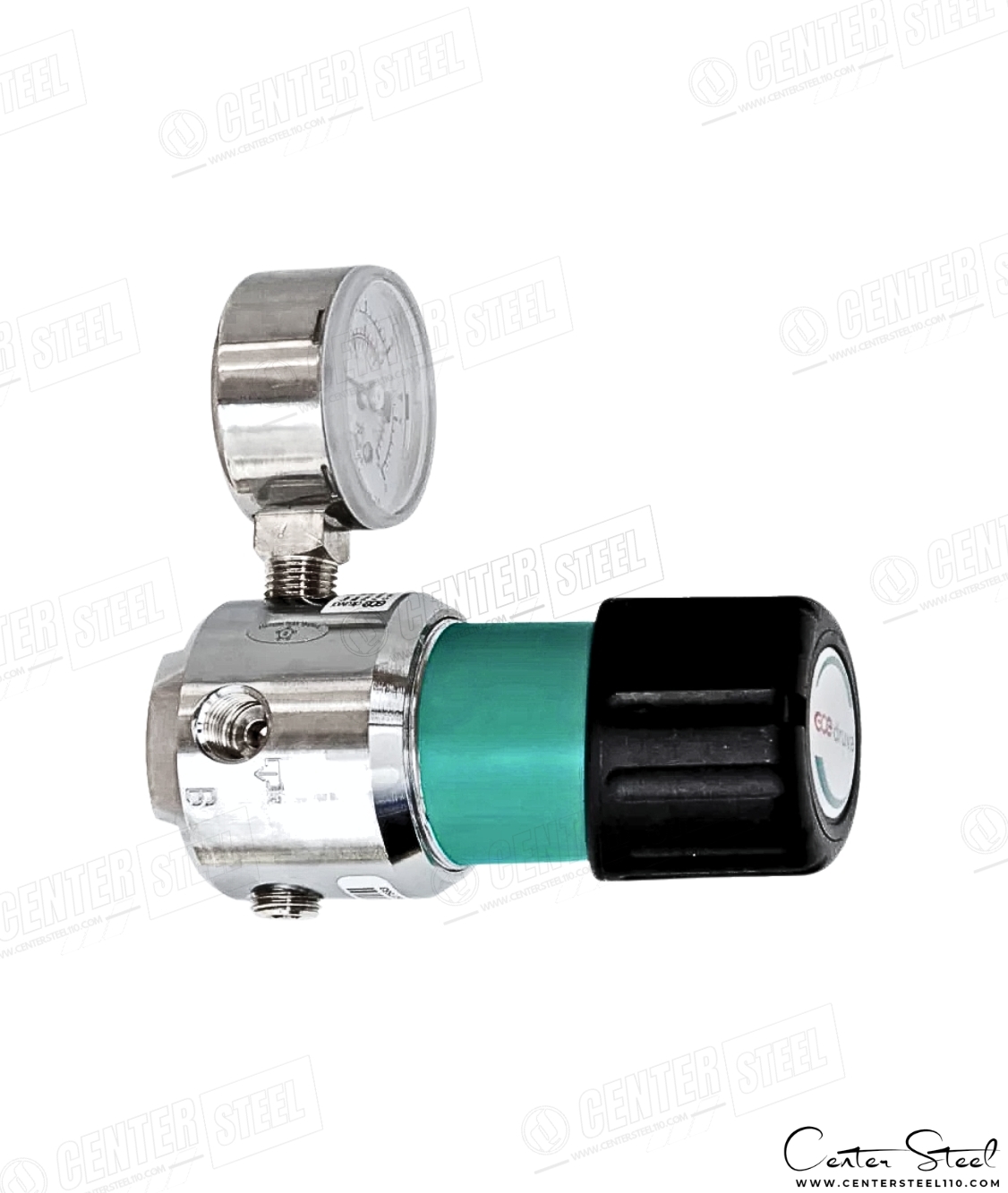

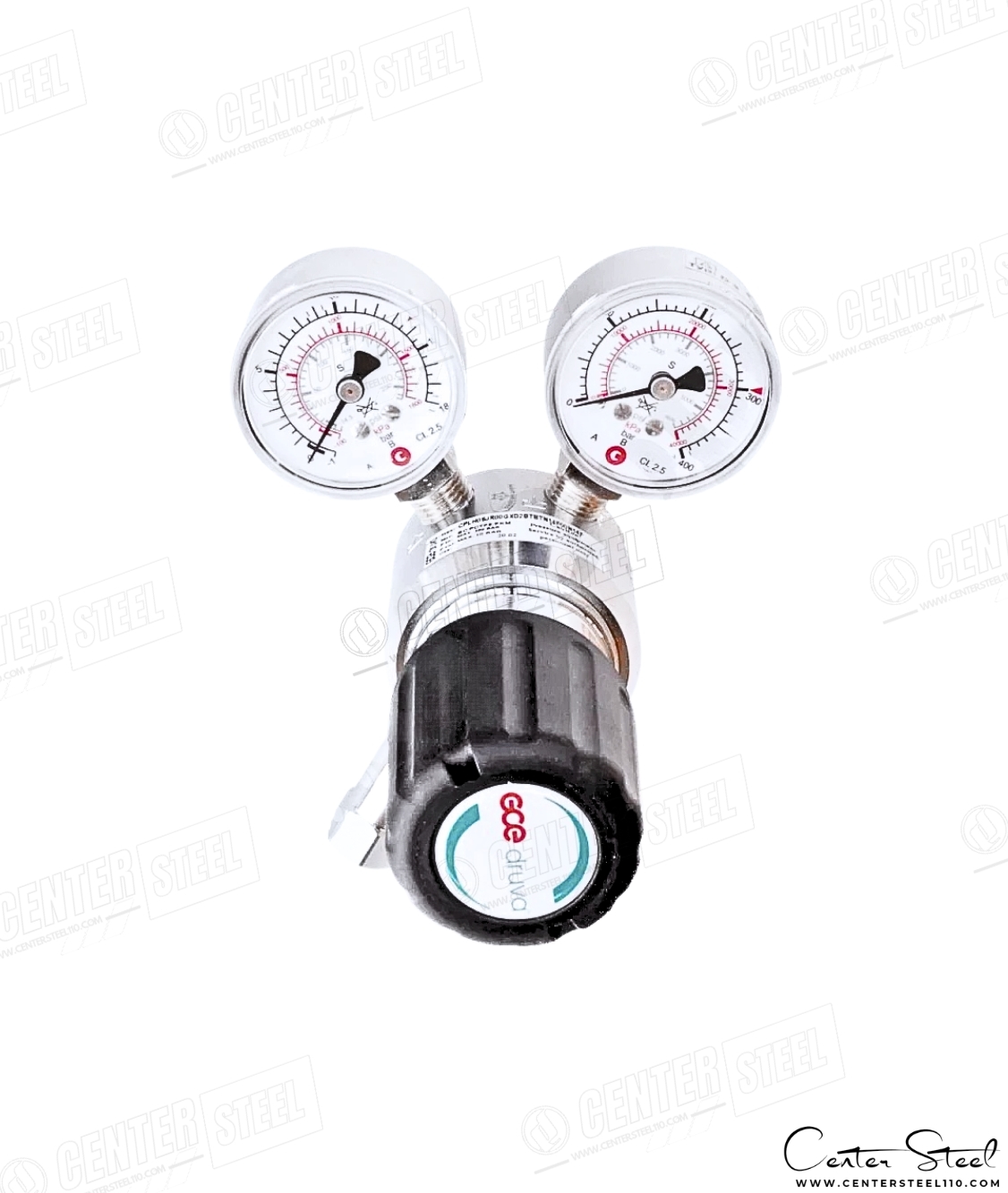

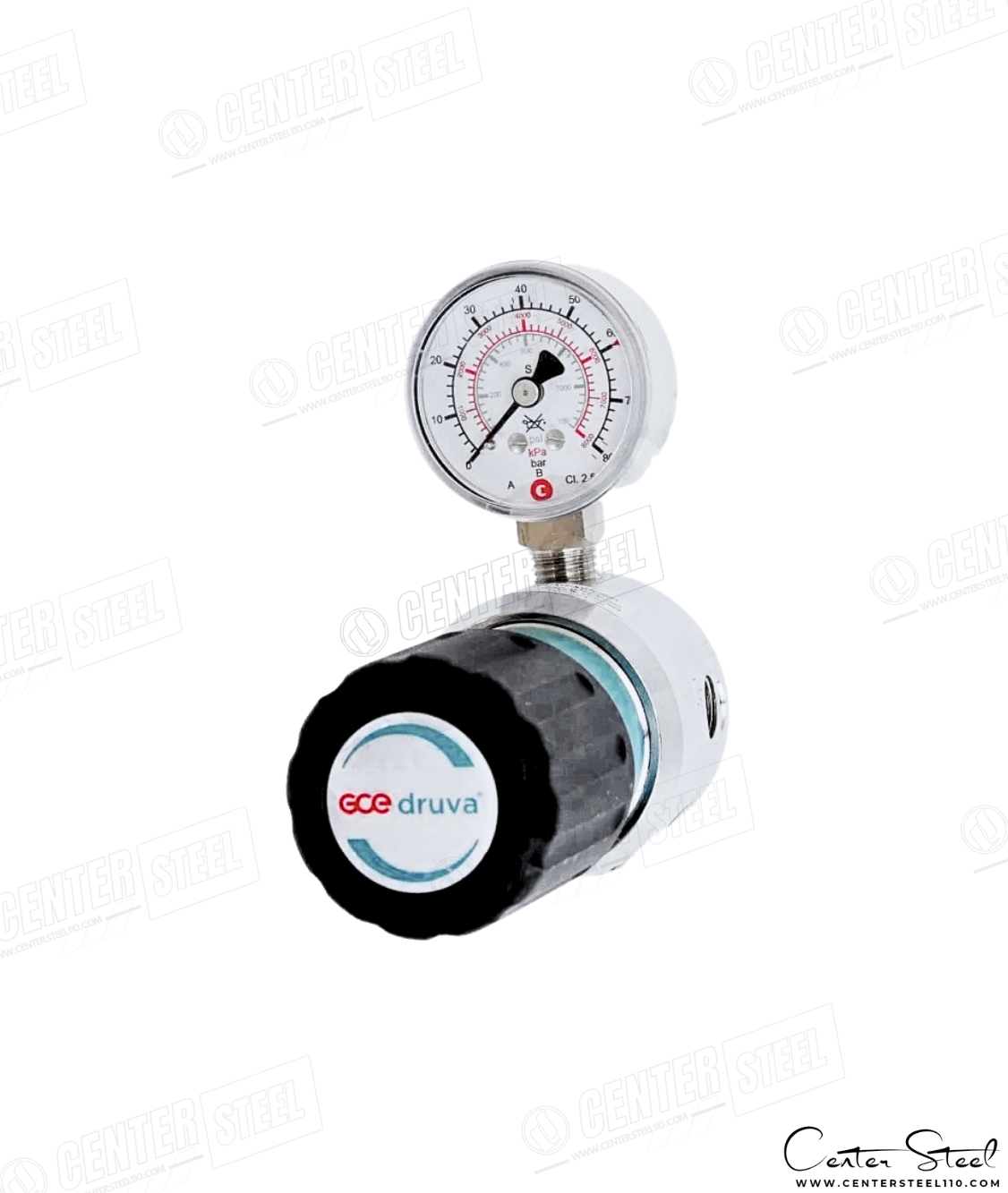

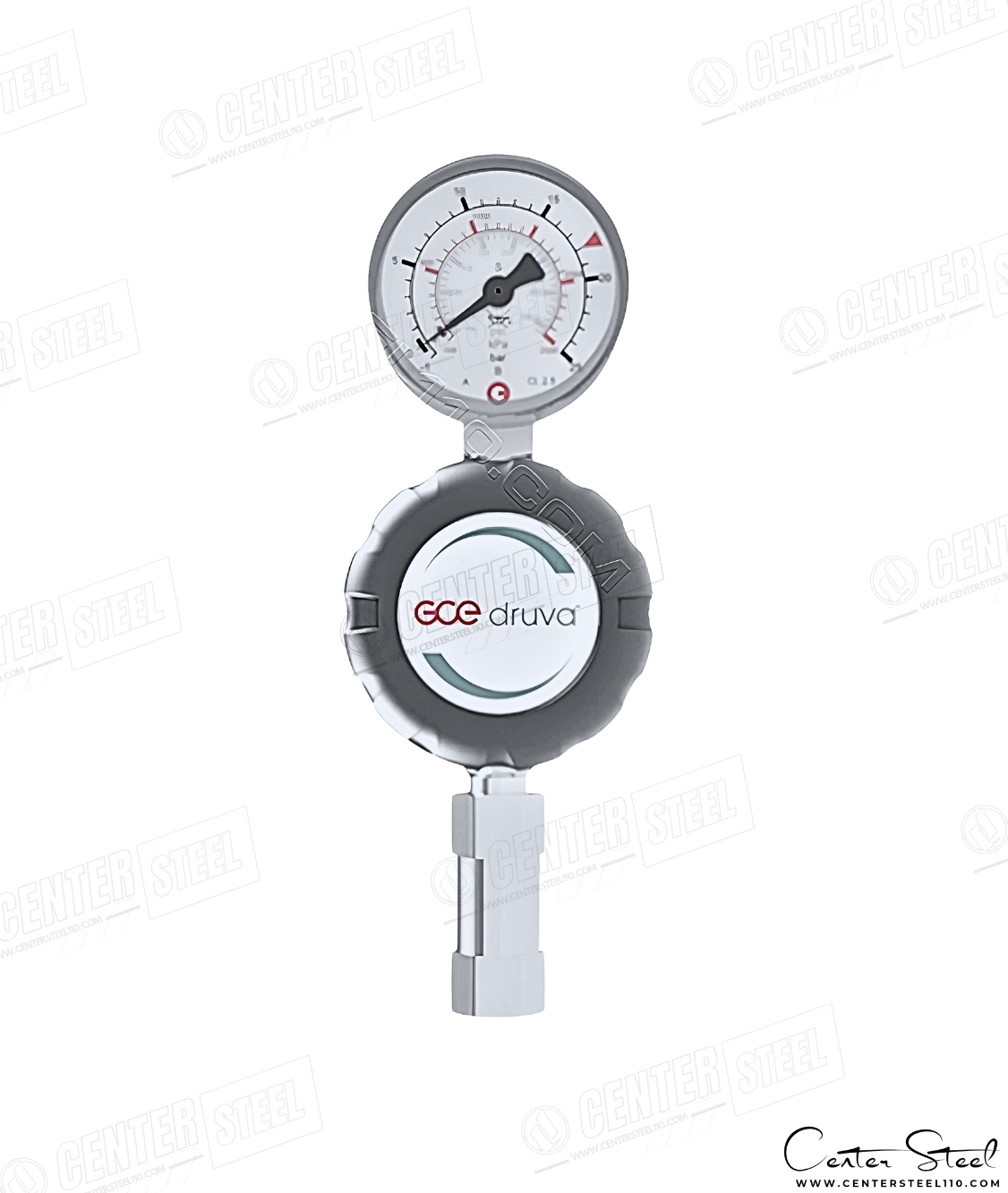

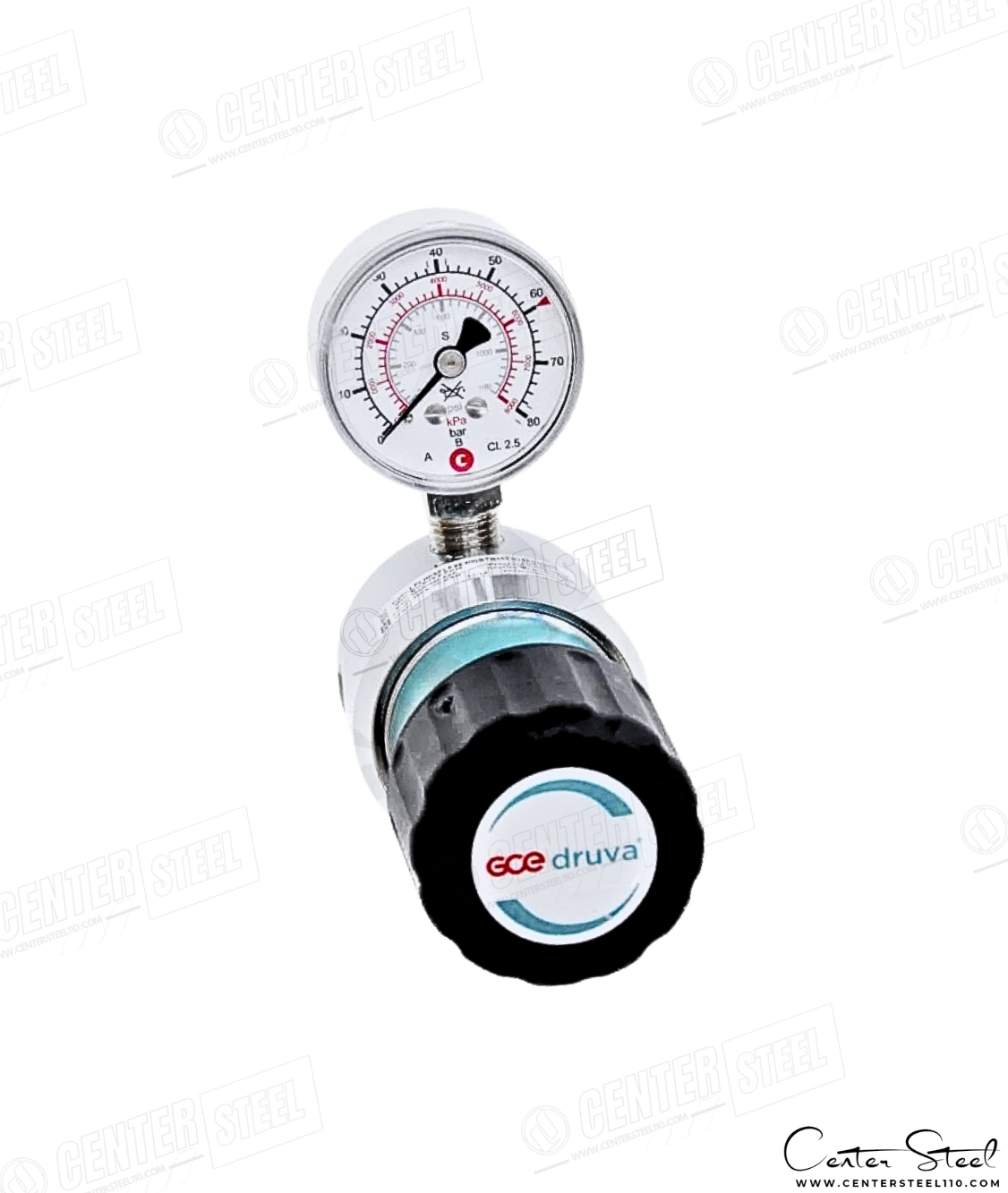

Line Pressure Regulator High Purity Series Single Stage LMD 500
رگولاتور فشار خطی سری LMD 500 از برند GCE Druva یک رگولاتور تکمرحلهای (Single-Stage) و با خلوص بسیار بالا (Purity 6.0) بوده که برای گازهای خالص و بیاثر و قابلاشتعال و اکسیدکننده و خورنده و ترکیبات گازی ویژه طراحی شده است.
این رگولاتور نسخه ای از خانواده سری High Purity بوده و با فشار ورودی 200Bar و 40Bar (بسته به سفارش) و دقت تنظیم بسیار بالا و مناسب سیستمهای ابزار دقیق و خطوط توزیع گاز High Purity و سامانههای حساس آزمایشگاهی است و با طراحی بدنه استنلساستیل 316L و نسخه برنجی روکش کروم و دیافراگم Hastelloy و آببندی PCTFE و سیت با کیفیت بالا و تست نشت هلیوم و این رگولاتور را مطابق استانداردهای بینالمللی ISO 7291 و ATEX و EN 837 قرار میدهد.
⚙️ ویژگیهای کلیدی رگولاتور فشار خطی High Purity مدل LMD 500
- طراحی Single-Stage با تنظیمات دقیق و پایدار و قابل اعتماد
- بدنه Stainless Steel 316L (Electro-Polished) و Brass Chrome Plated
- دیافراگم Hastelloy با مقاومت بسیار بالا
- موجود در دو نسخه 4-Port و 6-Port Configuration
- فشار ورودی استاندارد:
- 200Bar / 2900Psi
- 40Bar / 4350Psi (بسته به مدل درجشده در سفارش)
- قابلیت ارائه فشار خروجی گسترده:
- 0.2–3Bar / 3–45Psi
- 0.5–6Bar / 7–85Psi
- 0.5–10.5Bar / 7–150Psi
- 1–14Bar / 15–200Psi
- 0–50Bar / 3–725 psi
- مناسب برای گازهای High Purity تا گرید 6.0
- تست نشتی بسیار پایین طبق استاندارد:
- Outside Leak Rate < 10⁻⁹ mbar·L/s He
- Seat Leakage < 5×10⁻⁴ mbar·L/s He
- اتصال ورودی و خروجی NPT 1/4 اینچ
- عملکرد قابل اطمینان در محیطهای EX و طراحی کامپکت و سبک و ارگونومیک و مقاوم
📊 مشخصات فنی رگولاتور فشار خطی مدل LMD 500
| ویژگی | مقدار / توضیحات |
|---|---|
| سری (Series) | LMD 500 – Single Stage Line High Purity |
متریال بدنه (Body Material) | Stainless Steel 316L (1.4404) – Electro-Polished / Brass Chrome-Plated |
| متریال دیافراگم (Diaphragm Material) | Hastelloy |
| متریال آببندی سیت (Seat Seals) | PCTFE |
| آببندی بدنه (Body Seals) | نسخه استنلس استیل PCTFE Seal , نسخه برنجی روکش کروم PVDF Seat |
| فشار ورودی (Max Inlet Pressure) | 200Bar یا 40Bar (طبق سفارش) |
| فشار خروجی (Delivery Pressure) | 0.2–3 / 0.5–6 / 1–14 / 0.5 -10.5 / 0–50 Bar |
| نرخ نشتی بدنه (Leakage Rate Outside) | <10⁻⁹ mbar·L/s (Helium) |
| نرخ نشتی سیت (Leakage Rate Seat) | <5×10⁻⁴ mbar·L/s (Helium) |
| دمای کاری (Working Temperature) | 25°C ~ 70°C- |
| اتصالات ورودی/خروجی (Inlet & Outlet Connections) | 1/4″ NPT (F) |
| پیکربندی پورتها (Port Configuration) | 4-Port یا 6-Port |
🧩 متریال قطعات داخلی رگولاتور فشار تک مرحلهای مدل LMD 500
| جزء | متریال |
|---|---|
| Regulator Body | Stainless Steel 316L / Chrome-Plated Brass |
| Bonnet | Stainless Steel / Brass |
| Diaphragm | Hastelloy |
| Seat Seals | PCTFE |
| Body Seals | PCTFE / PVDF |
| Poppet | Stainless Steel / Brass |
| Inlet Filter | Stainless Steel Mesh 100 μm |
| Pressure Gauges | مطابق EN 837 |
🧪 کاربردهای تخصصی رگولاتور فشار خطی LMD 500
- سیستمهای High Purity Gas Distribution و ایستگاههای آنالیز
- خطوط گاز آزمایشگاهی و GC و LC-MS و کروماتوگرافی
- گازهای خالص و بسیار خالص N₂ و H₂ و O₂ و He و Ar و CO₂ و مخلوطهای ویژه
- تجهیزات ابزار دقیق و اندازهگیری حساس و سیالات خورنده
- قابل استفاده در صنایع نفت و گاز و پتروشیمی و نیروگاهای انرژی
- صنایع نیمههادی و الکترونیک و بیوتکنولوژی و داروسازی
- سیستمهای گاز قابلاشتعال یا اکسیدکننده با خلوص بالا
🔧 نکات نصب و نگهداری
- نصب فقط روی خطوط خشک و تمیز انجام شود.
- جهت جریان طبق فلش روی بدنه رعایت شود.
- برای گازهای حساس از فیلتر مستقل قبل از رگولاتور استفاده گردد.
- از اعمال ضربه به گیجها و بدنه رگولاتور خودداری شود.
- استفاده از نوار تفلون و چسبهای غیراستاندارد در کاربردهای High Purity توصیه نمیشود.
- در کاربردهای اکسیژن از نسخه O₂ Cleaned استفاده شود.
- تست نشتی دورهای با هلیوم توصیه میشود.
🧰 توصیه حرفهای
- برای فشار خروجی بالاتر از ۱۴ بار ، باید فشار ورودی 200Bar انتخاب گردد.
- برای دستگاههای GC و آنالیز دقیق ، نسخه >0.2–3Bar بهترین انتخاب است.
- در محیطهای EX، نسخه تماماستیل پیشنهاد میشود.
- نسخه 6پورت برای اضافه کردن Safety Valve یا ابزارکنکی ایده آل است.
