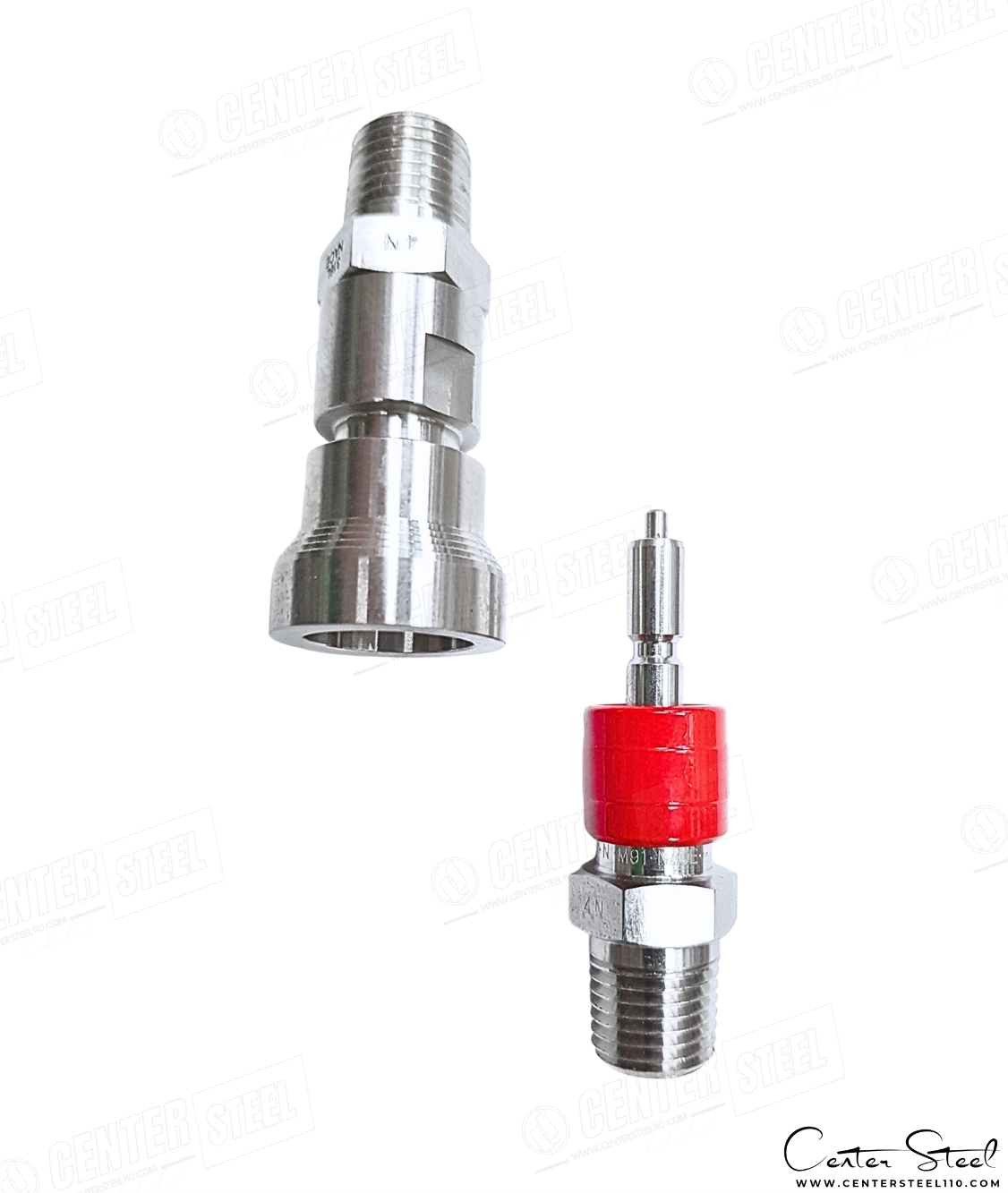

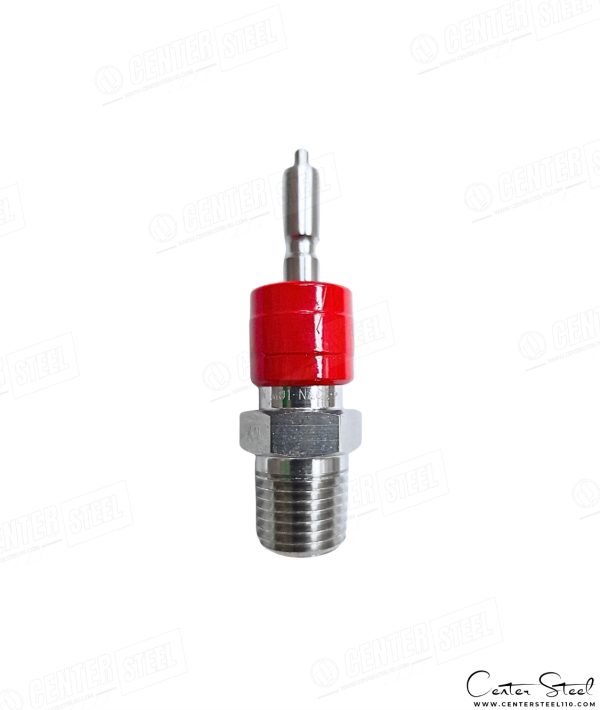

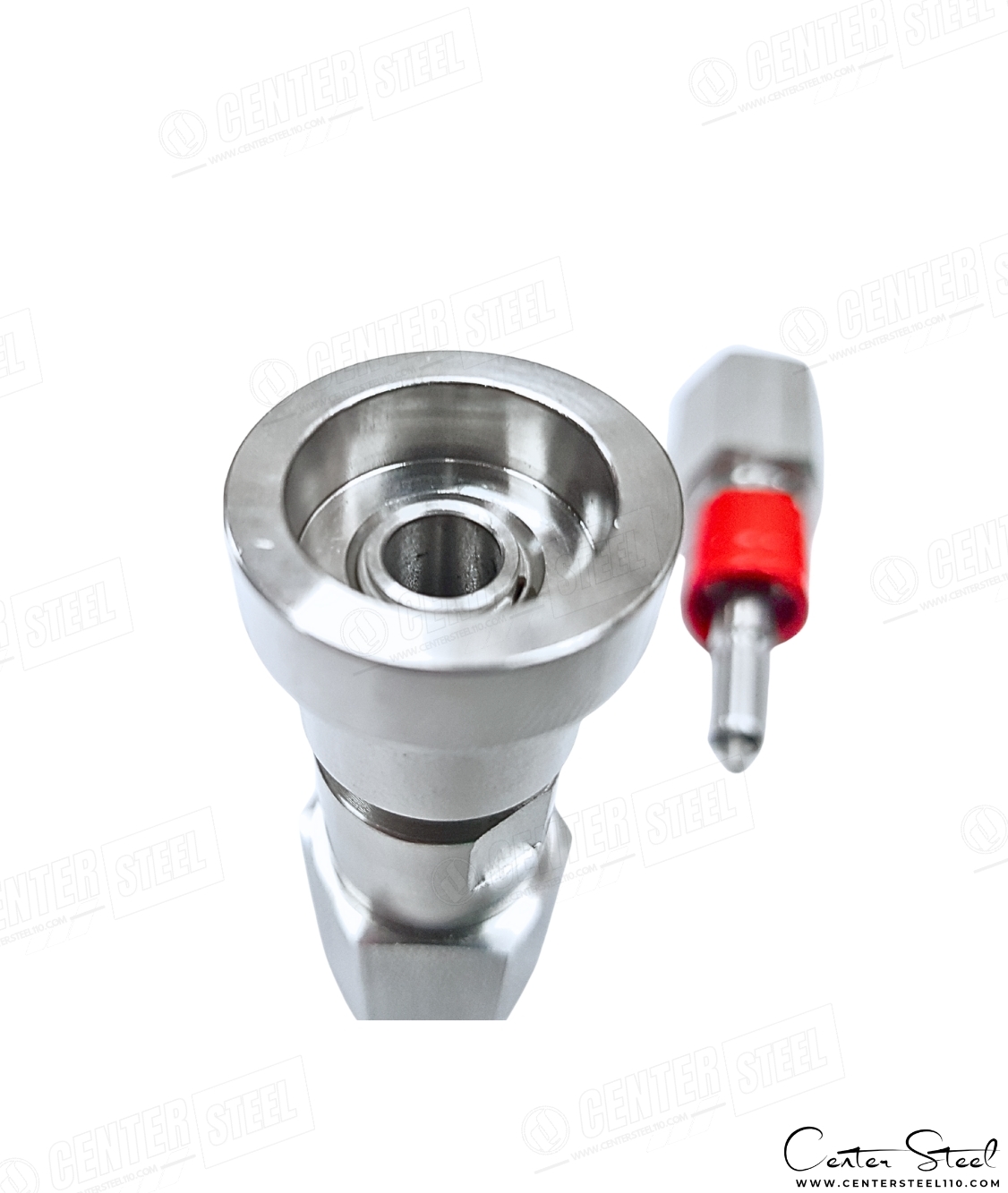

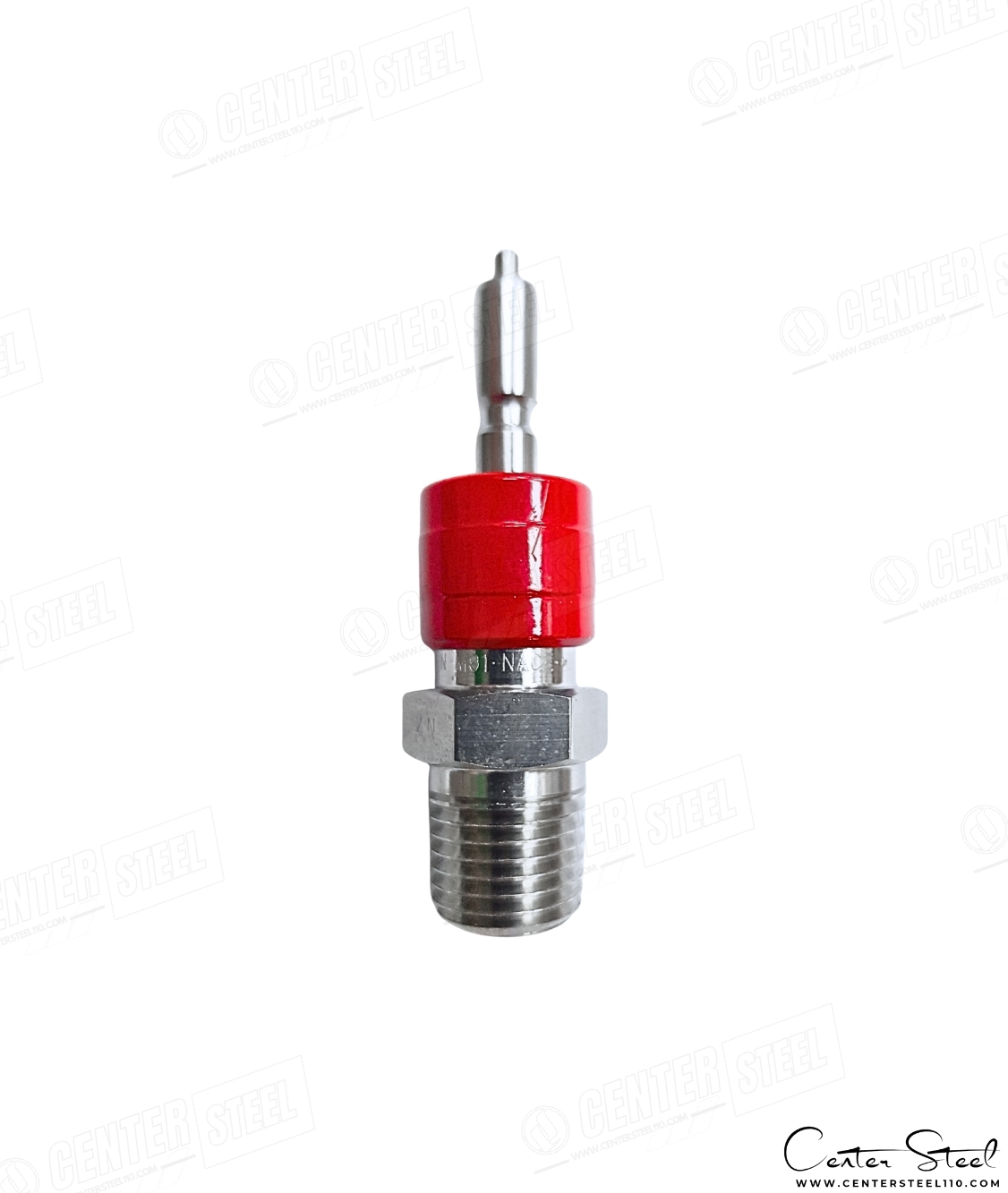

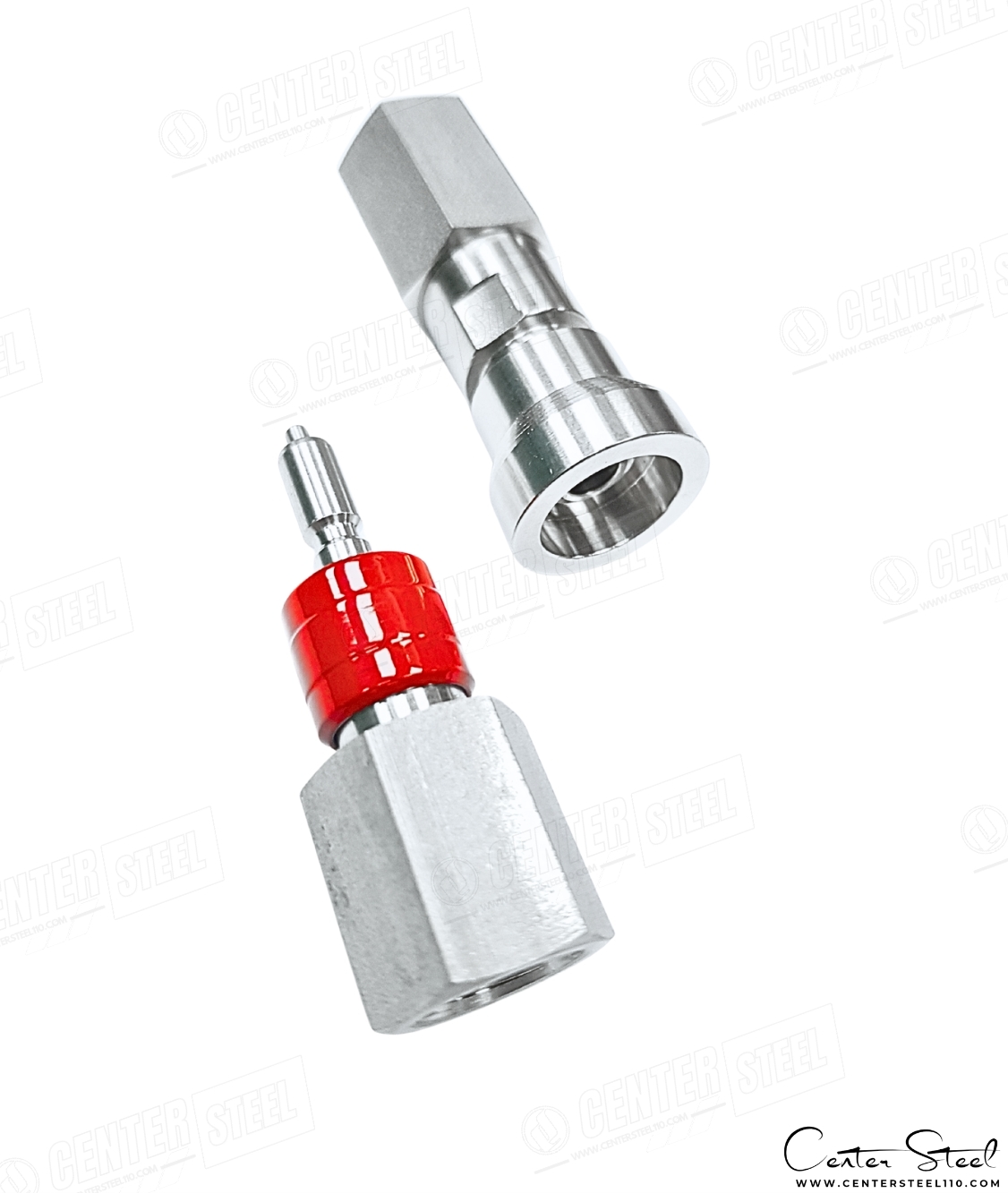

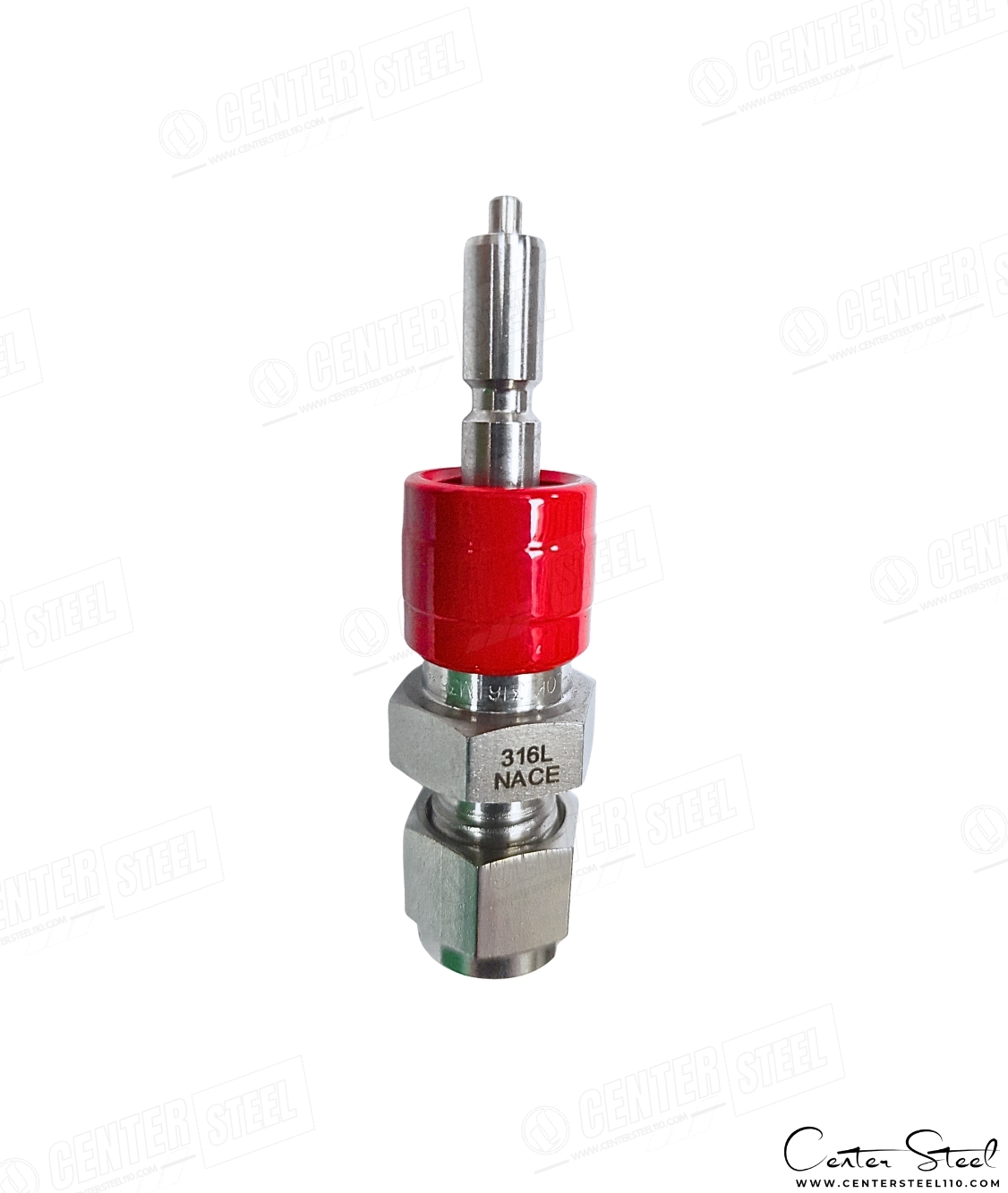

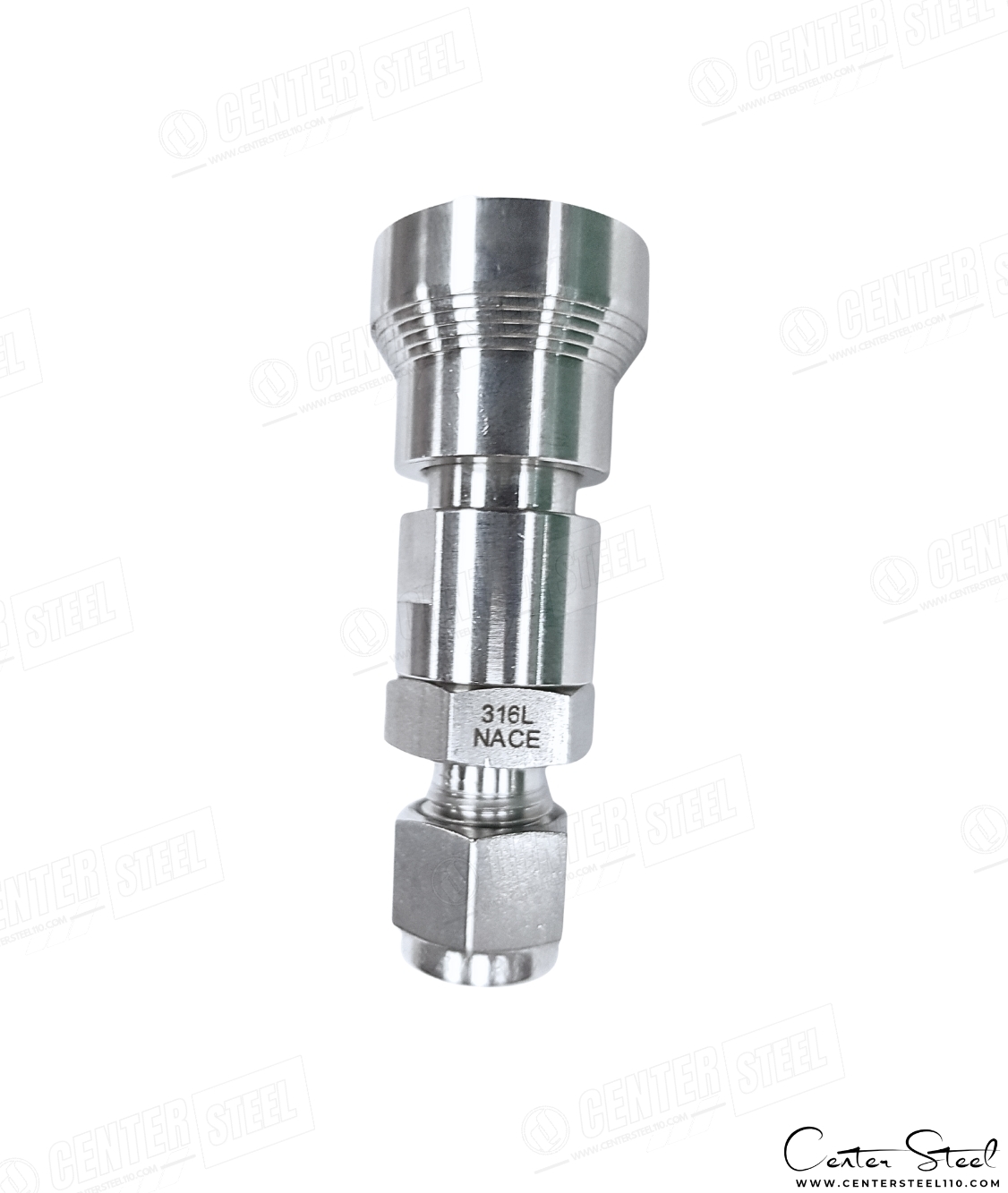

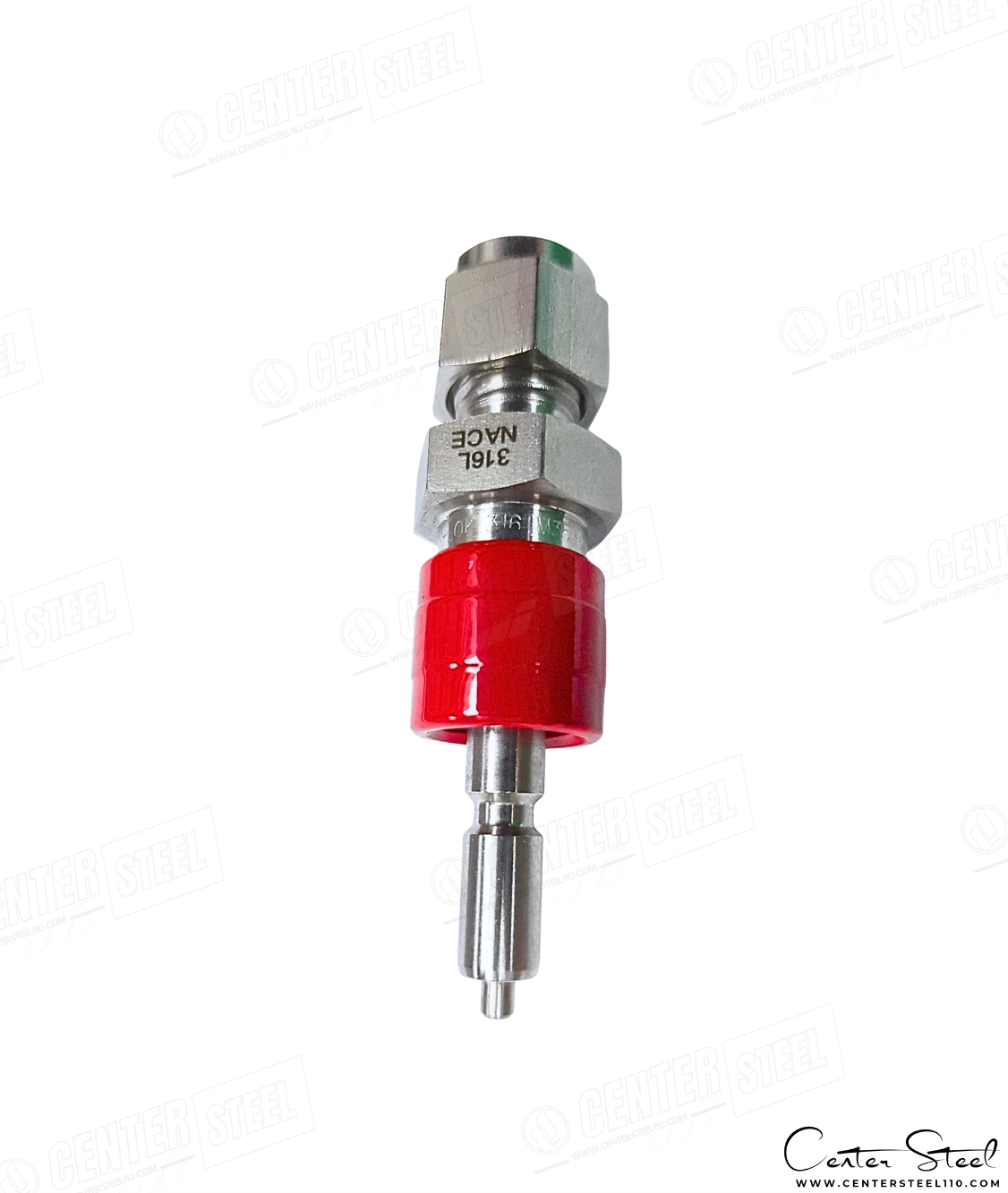

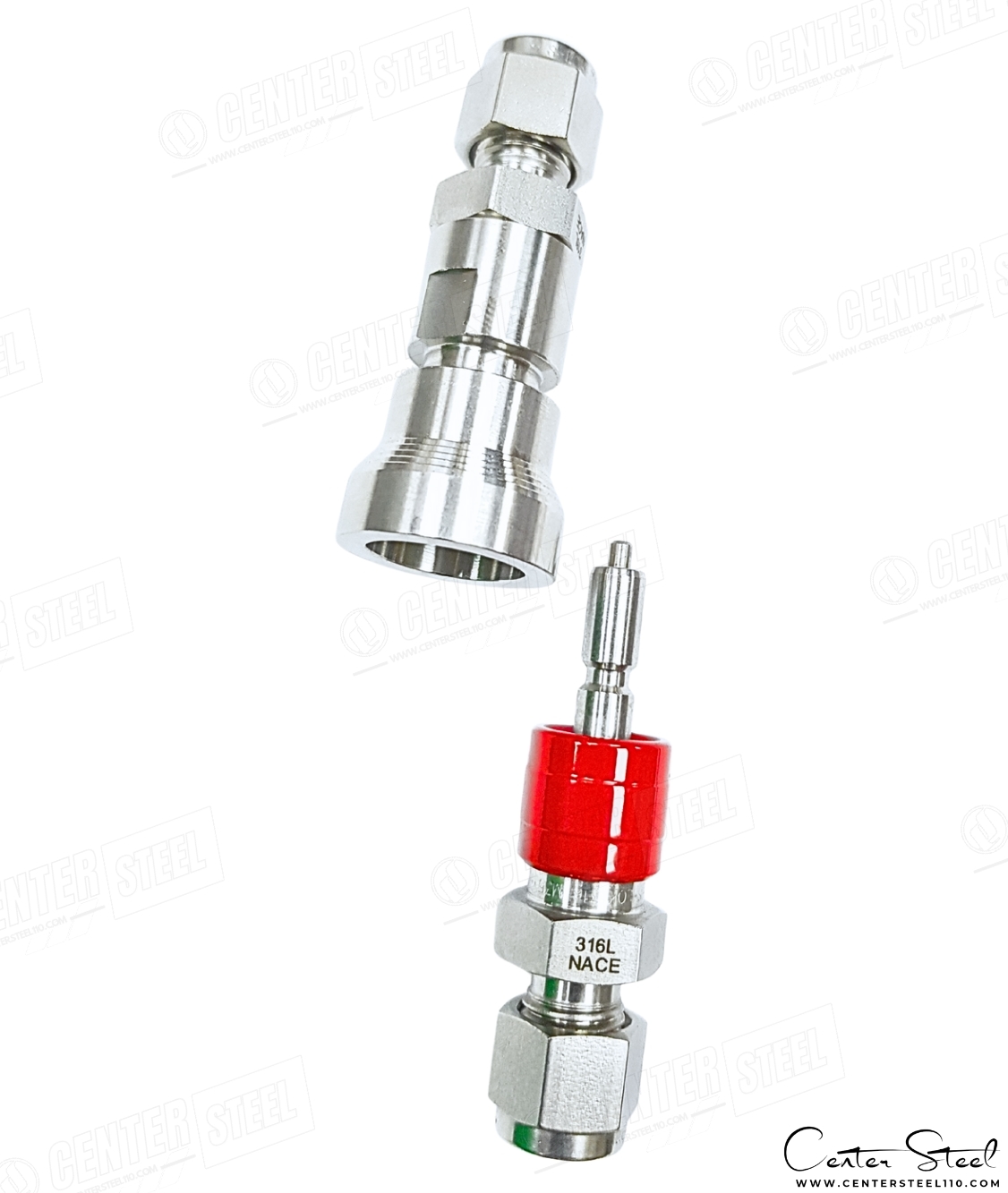

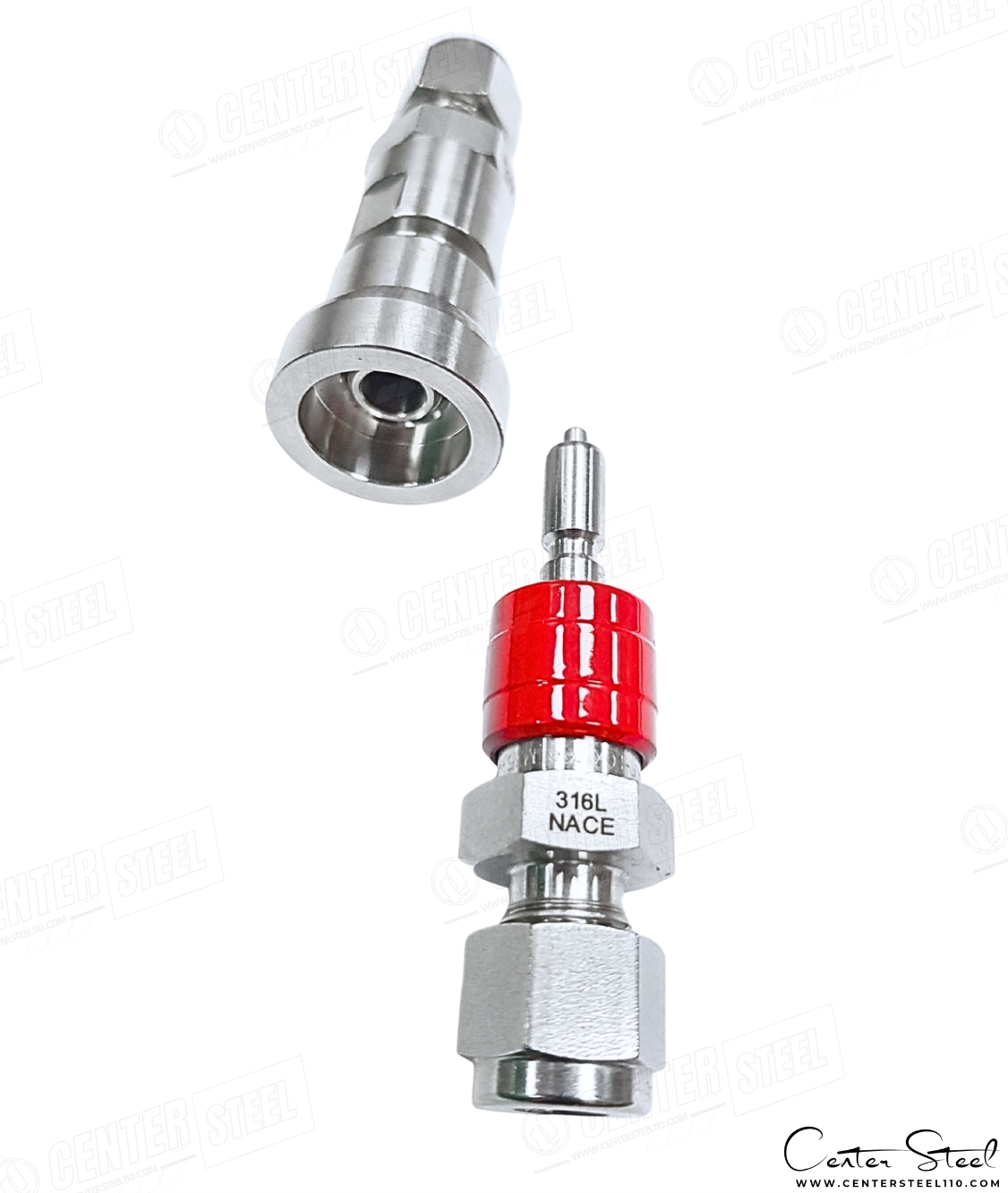

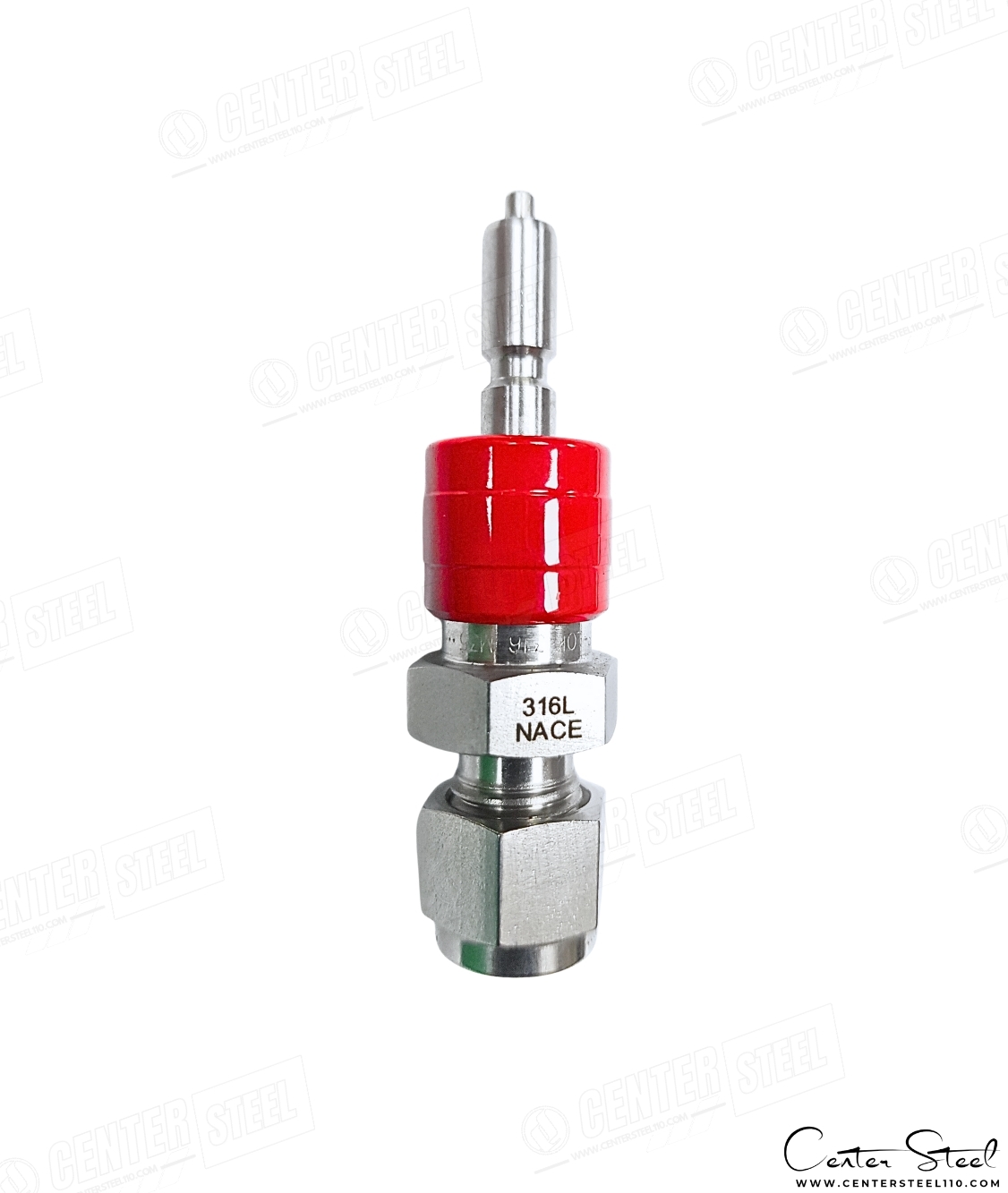

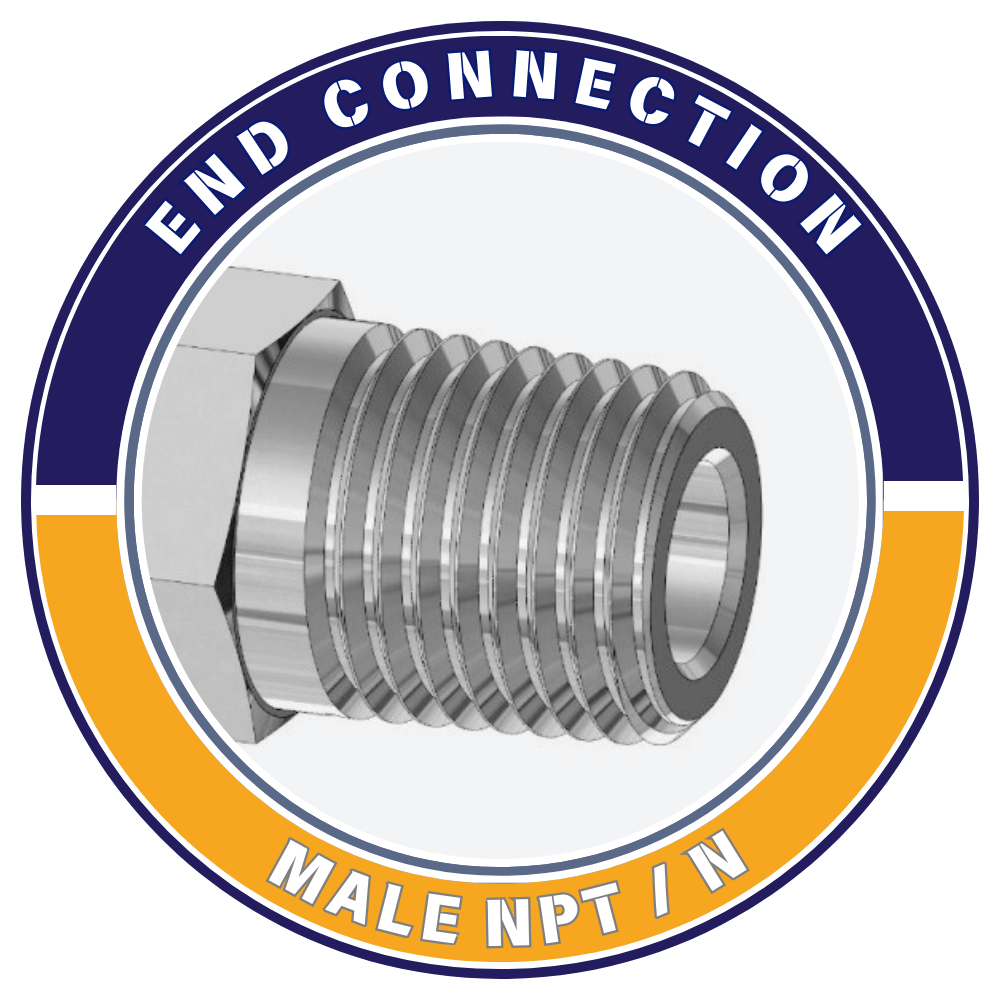

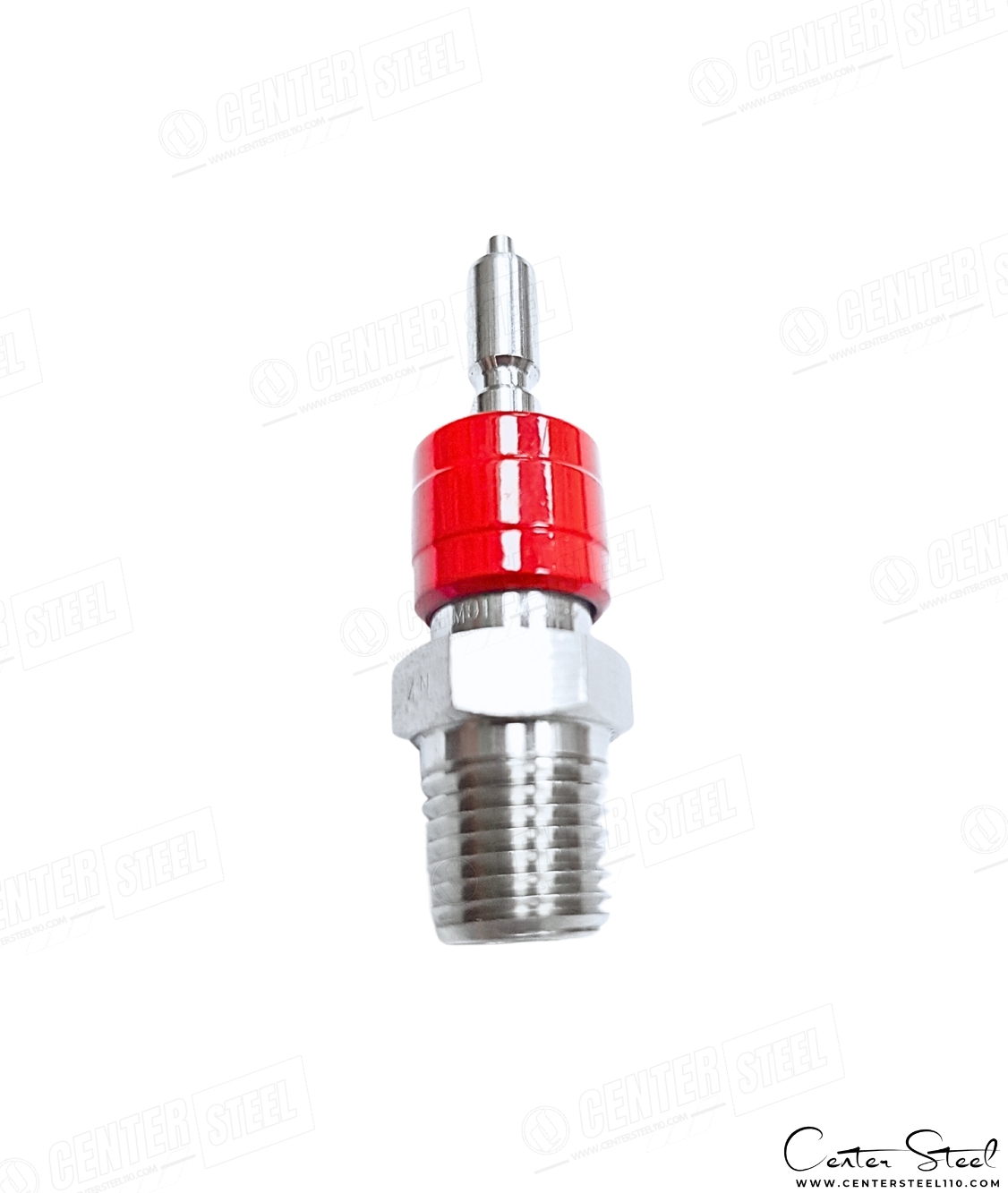

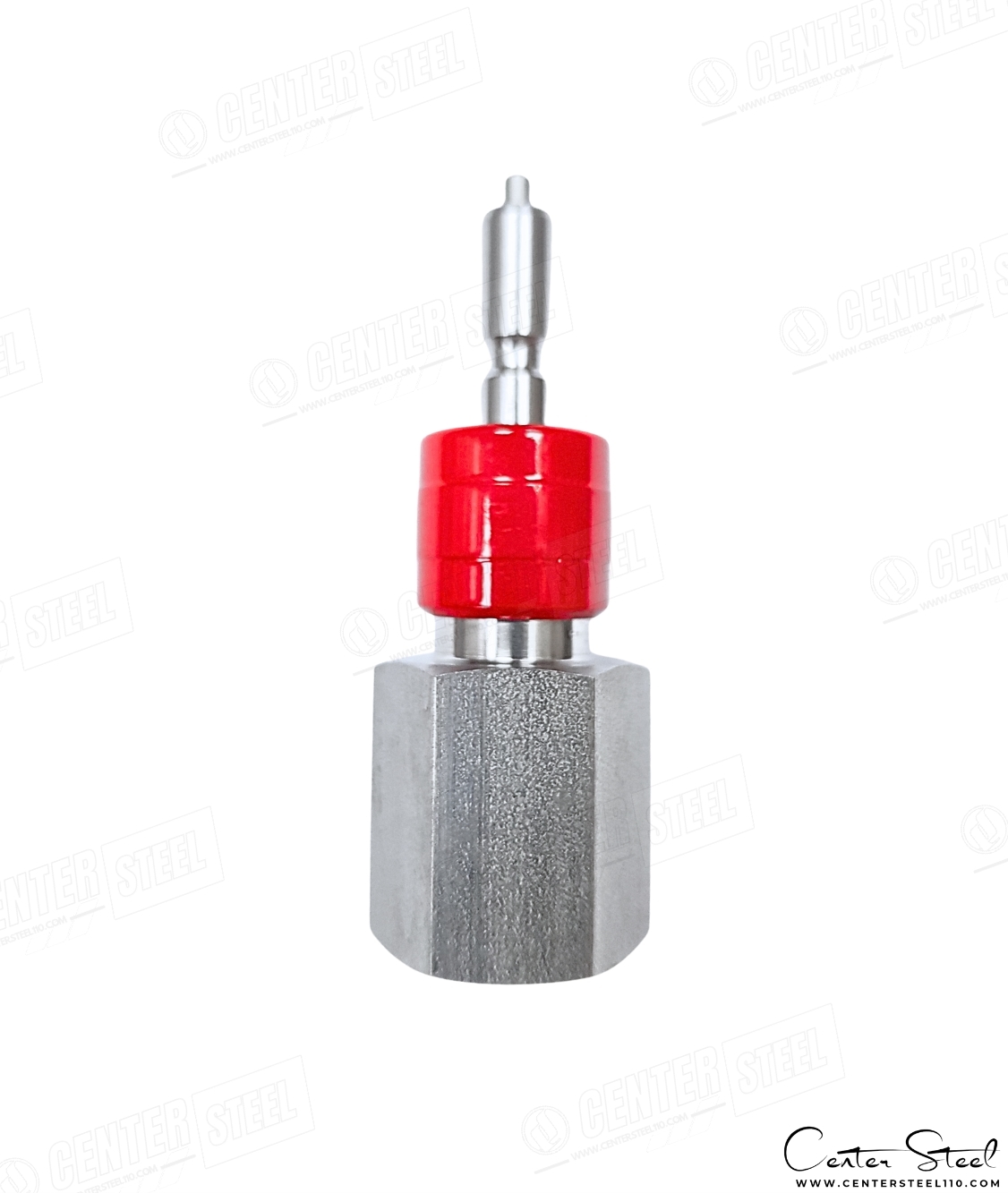

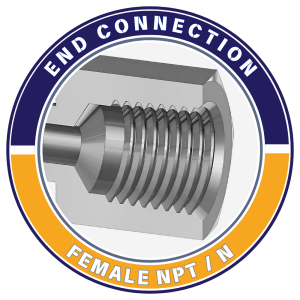

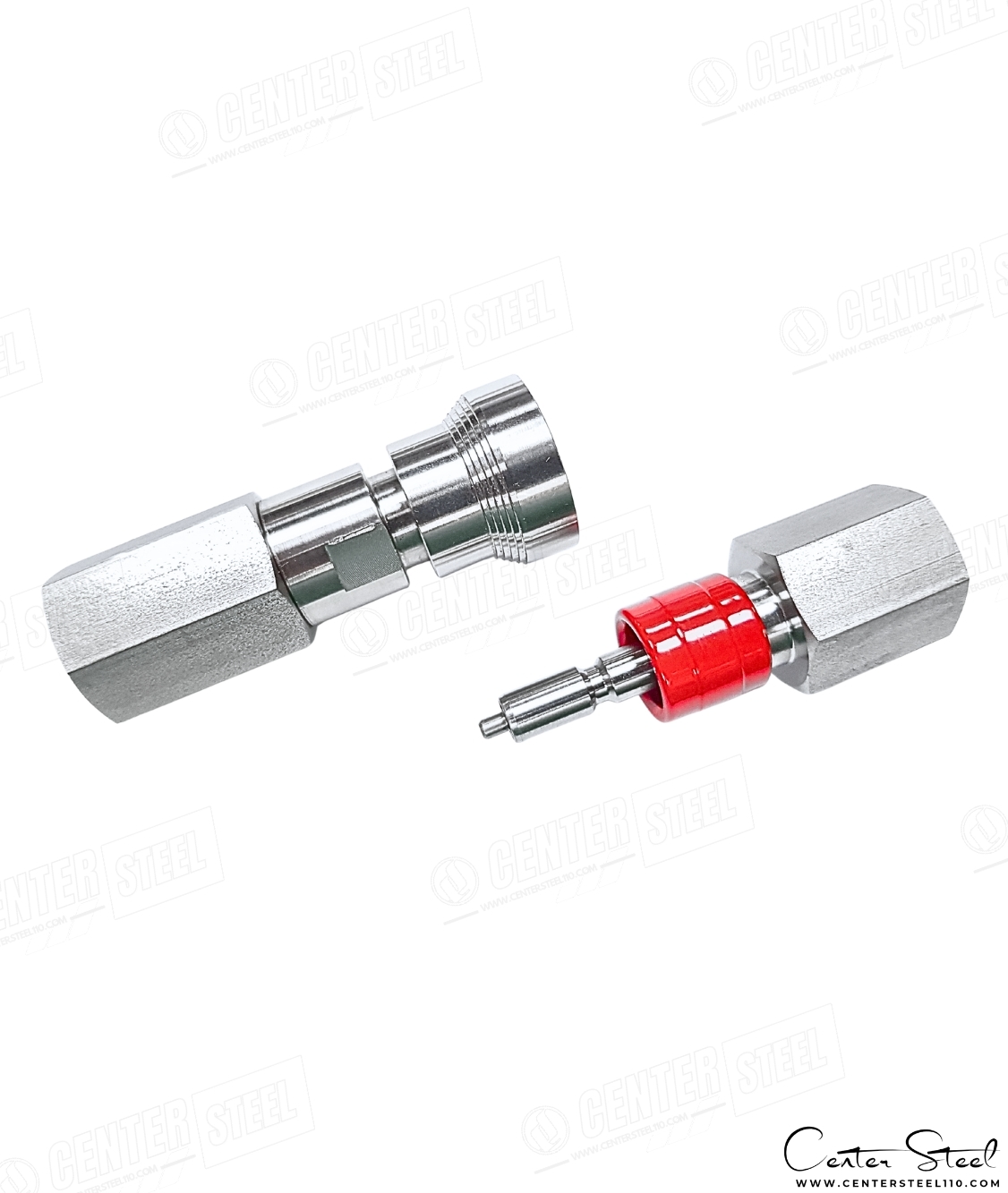

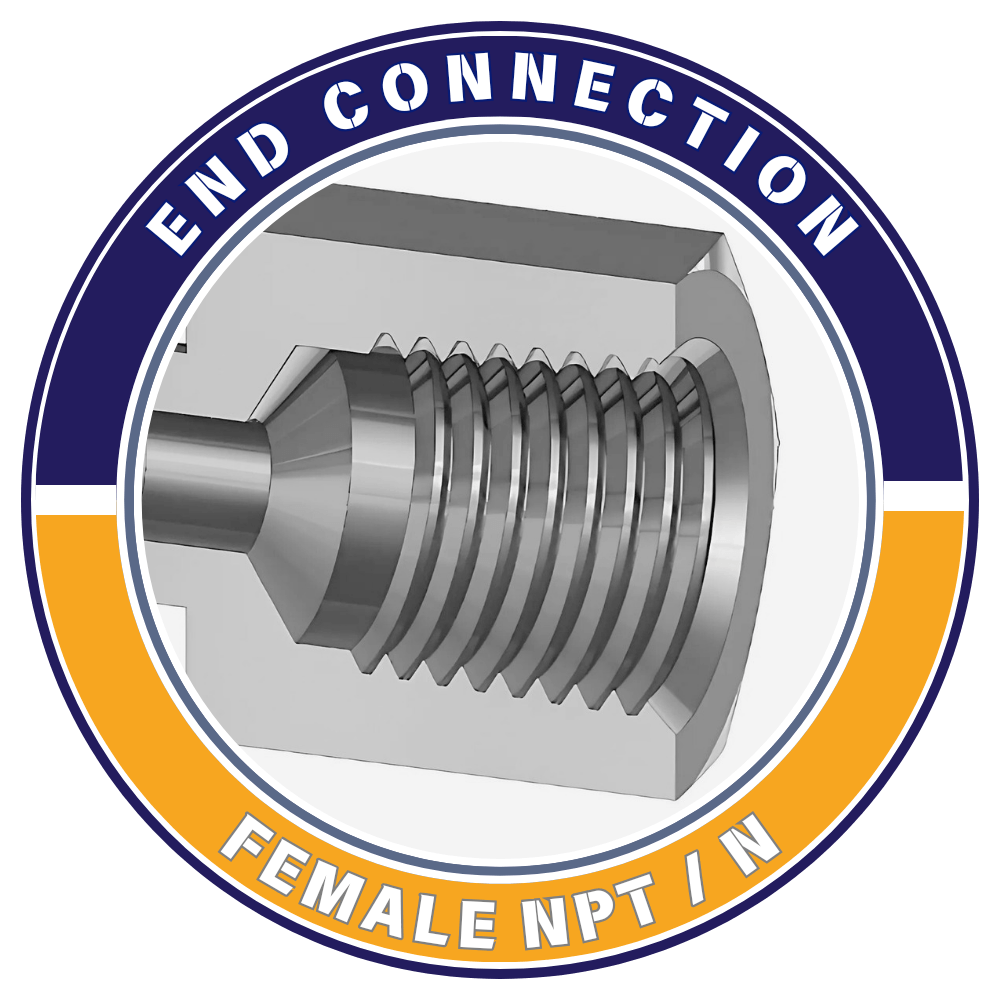

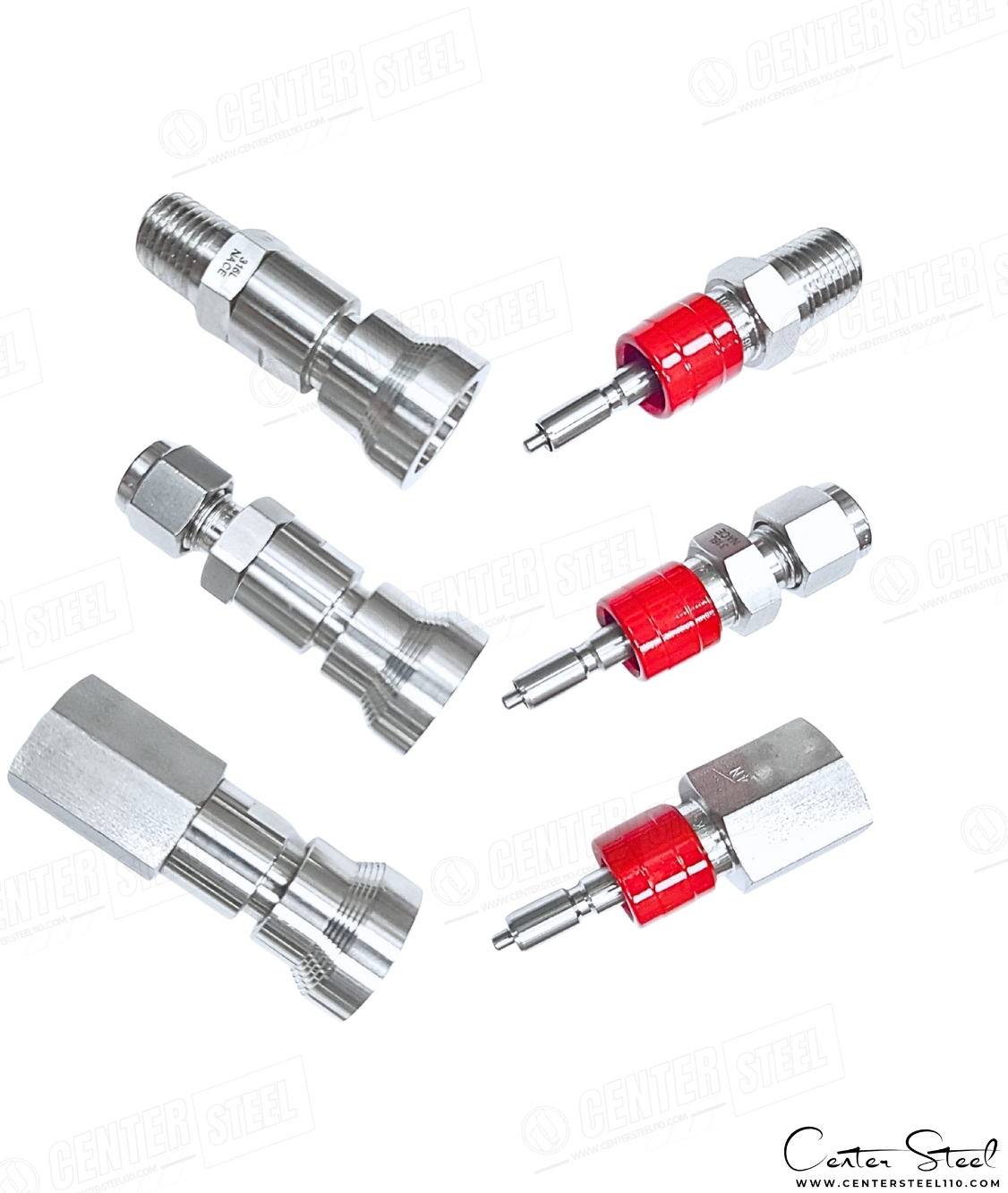

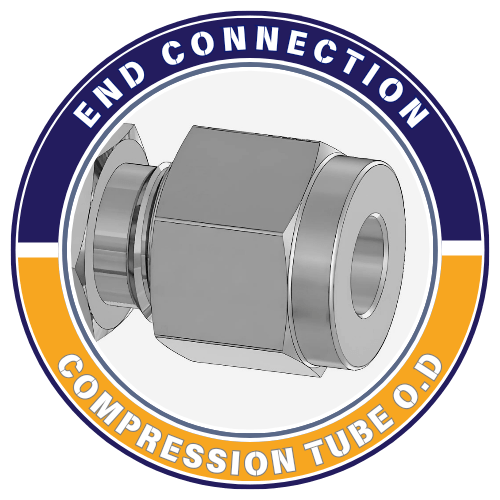

ست اتصال سریع – Quick Coupling Set Instrumentation Series
کوییک کوپلینگ ( Quick Coupling) یا اتصال سریع سری Instrumentation یکی از پیشرفتهترین و پرکاربردترین اتصالات در سیستمهای ابزار دقیق و فرآیندی است. این کوپلینگها بهگونهای طراحی شدهاند که امکان اتصال و جداسازی سریع و ایمن خطوط را بدون نیاز به ابزار فراهم میکنند.
کوییک کانکت Instrumentation با طراحی دقیق Single-End Shut-Off (SE) و Double-End Shut-Off (DE) عرضه میشود:

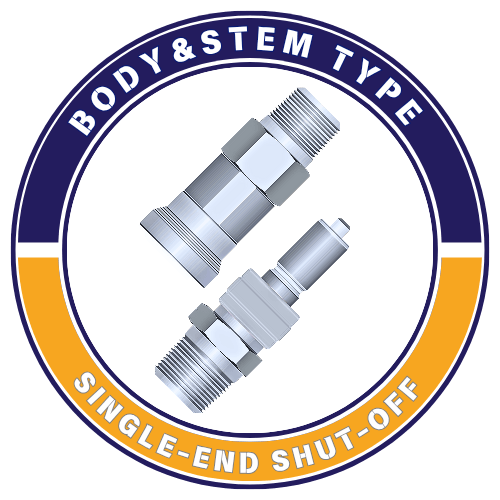

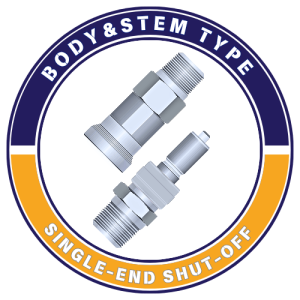

- در حالت SE یا Single-End Shutoff: پس از جداسازی، شیر داخلی بدنه بسته شده و از نشت سیال جلوگیری میشود.

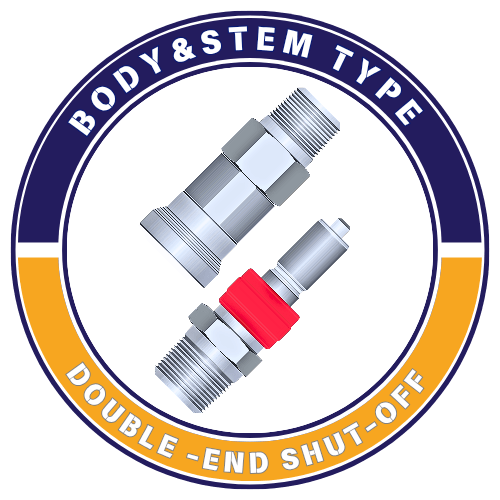

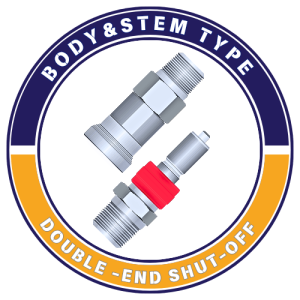

- در حالت DE یا Double-End Shutoff: هر دو سمت بدنه و استم پس از جداسازی بسته میشوند که برای سرویسهای حساس به نشتی و خطوط گاز/مایعات خورنده ایدهآل است.
کوییک کوپلینگ ها از استنلس استیل 316 (ASTM A276/A479) ساخته میشوند و مقاومت عالی در برابر خوردگی، اکسیداسیون، ترکخوردگی تنشی و محیطهای خورنده (مانند H2S، CO2 و کلرایدها) دارند. همچنین در صورت نیاز، متریال برنجی (Brass) برای سرویسهای عمومی و فشار پایینتر قابل سفارش است.
کوییک کوپلینگ Instrumentation با طراحی دقیق اورینگها و آببندی داخلی (FKM به صورت استاندارد و EPDM/NBR/FFKM به صورت سفارشی)، امکان استفاده در گسترهی دمایی بسیار وسیع و فشارهای بالا تا 3000Psi البته وابسته به سایز انتخابی دارند.
⚙️ ویژگیهای کلیدی کوییک کوپلینگ – Quick Coupling- Instrumentation Series
- متریال بدنه و استم (Body & Stem Material): استنلس استیل 316 (ASTM A276/A479) – مقاومت عالی در برابر خوردگی و ترکخوردگی تنشی
- ساختار آببندی: اورینگهای FKM استاندارد، با گزینههای EPDM، NBR و FFKM برای سرویسهای خاص
- مکانیزم قطع و وصل: عرضه در دو حالت Single-End Shut-Off (SE) و Double-End Shut-Off (DE)
- Spillage و Air Inclusion پایین: طراحی دقیق باعث میشود حجم سیال باقیمانده و حباب هوای ورودی در زمان جداسازی به حداقل برسد (۰.۳ تا ۳ سانتیمتر مکعب، بسته به سایز)
- نصب و جداسازی سریع: طراحی Sleeve قفلشونده امکان اتصال و جداسازی بدون ابزار و در کمترین زمان را فراهم میکند
- سازگاری شیمیایی بالا: قابلیت انتخاب اورینگ متناسب با نوع سیال (Hydrocarbon، Steam، Oxygen، H2S)
- فشار کاری: تا 3000 psi (206 bar) – وابسته به سایز و متریال
- محدوده دمایی کاری:
- FKM: -12°C ~ 204°C
- EPDM: -45°C ~ 148°C
- FFKM: +15°C ~ 260°C
- NBR: -17°C ~ 121°C
- طراحی مقاوم در برابر ارتعاش و نشتی: قفل مکانیکی دقیق و اورینگهای مقاوم در برابر سایش
- قابلیت استفاده مجدد: عمر طولانی اورینگها و آببندی مطمئن حتی پس از چندین بار کوپل/دیکوپل
📊 جدول مشخصات فنی – Quick Coupling
| ویژگی | توضیح فنی |
|---|---|
|
نوع اتصال (Fitting Type) |
Quick Coupling – SE / DE |
|
متریال بدنه و استم (Body & Stem Material) |
ASTM A479/276 Gr.316 ( استاندارد)
Brass ( سفارشی و آپشنال) |
|
اورینگ متریال (O-Ring Material) |
FKM (Viton®) به صورت استاندارد NBR (Buna-N) به صورت آپشنال و سفارشی FFKM (Kalrez®) به صورت آپشنال و سفارشی EPDM به صورت آپشنال و سفارشی |
|
فشار کاری (Working Pressure) |
حداکثر فشار کاری 3000Psi@70°F بسته به سایز و کانکشن |
| محدوده دما
(Temperature Range) |
|
|
دبی جریان (Flow Capacity) |
15 L/min (SQCT1) – 37 L/min (SQCT3) |
|
استانداردها (Standards) |
ASME, MSS-SP, NACE MR0175 |
🧪 کاربردهای اتصال سریع Instrumentation
- خطوط تست فشار و کالیبراسیون در سیستمهای ابزار دقیق
- سیستمهای هیدرولیک و پنوماتیک با نیاز به جداسازی سریع
- صنایع نفت، گاز و پتروشیمی (CNG, LNG, H2 Service)
- سیستمهای انتقال و تست گاز هیدروژن و اکسیژن
- صنایع غذایی و دارویی (Clean Service با EPDM O-ring)
- آزمایشگاهها، سیستمهای تحقیقاتی و خطوط تست خلأ و فشار مثبت
- نیروگاهها و سیستمهای بخار
🔧 نکات نصب و نگهداری
- تمیزکاری پیش از نصب: قبل از اتصال، بدنه و استم باید کاملاً تمیز و عاری از آلودگی یا ذرات جامد باشند.
- روانکاری اورینگ: اورینگها باید به صورت دورهای با روانکار سازگار (سلیکون یا PTFE-based) چرب شوند تا طول عمر افزایش یابد.
- انتخاب سایز صحیح: انتخاب سایز مناسب بر اساس دبی جریان (Cv) و فشار سیستم الزامی است.
- عدم استفاده خارج از محدوده دما و فشار: استفاده بیش از حد میتواند منجر به کاهش عمر اورینگ یا نشتی شود.
- بازرسی دورهای: کوپلینگها باید به صورت منظم از نظر نشتی، ساییدگی Sleeve و سلامت اورینگ بررسی شوند.
⚠️ نکات طلایی برای تشخیص کوپلینگ اصلی از تقلبی
- متریال بدنه: بدنههای اصل از SS316 ساخته میشوند؛ نمونههای فیک اغلب از فولاد یا آلیاژ ضعیف ریختهگری هستند.
- مارکینگ حکاکی: برندهای اصلی (مثل Parker, Swagelok, S-LOK) مارکینگ لیزری یا حکاکی دقیق دارند. نمونههای تقلبی فاقد حکاکی یا با چاپ بیکیفیت عرضه میشوند.
- دقت ماشینکاری: کوپلینگ اصلی دارای سطح صیقلی و یکنواخت است؛ نمونههای فیک لبههای تیز و رزوههای زبر دارند.
- عملکرد مکانیزم قفل: در نمونههای اصل، Sleeve به نرمی حرکت میکند و قفل ایمن ایجاد میکند؛ در نمونههای فیک عملکرد خشک و نامطمئن است.
- آببندی اورینگ: اورینگهای اصل با استاندارد FKM, EPDM و FFKM عرضه میشوند؛ نمونههای تقلبی از لاستیکهای بیکیفیت استفاده میکنند که سریعاً دچار ترک میشوند.
