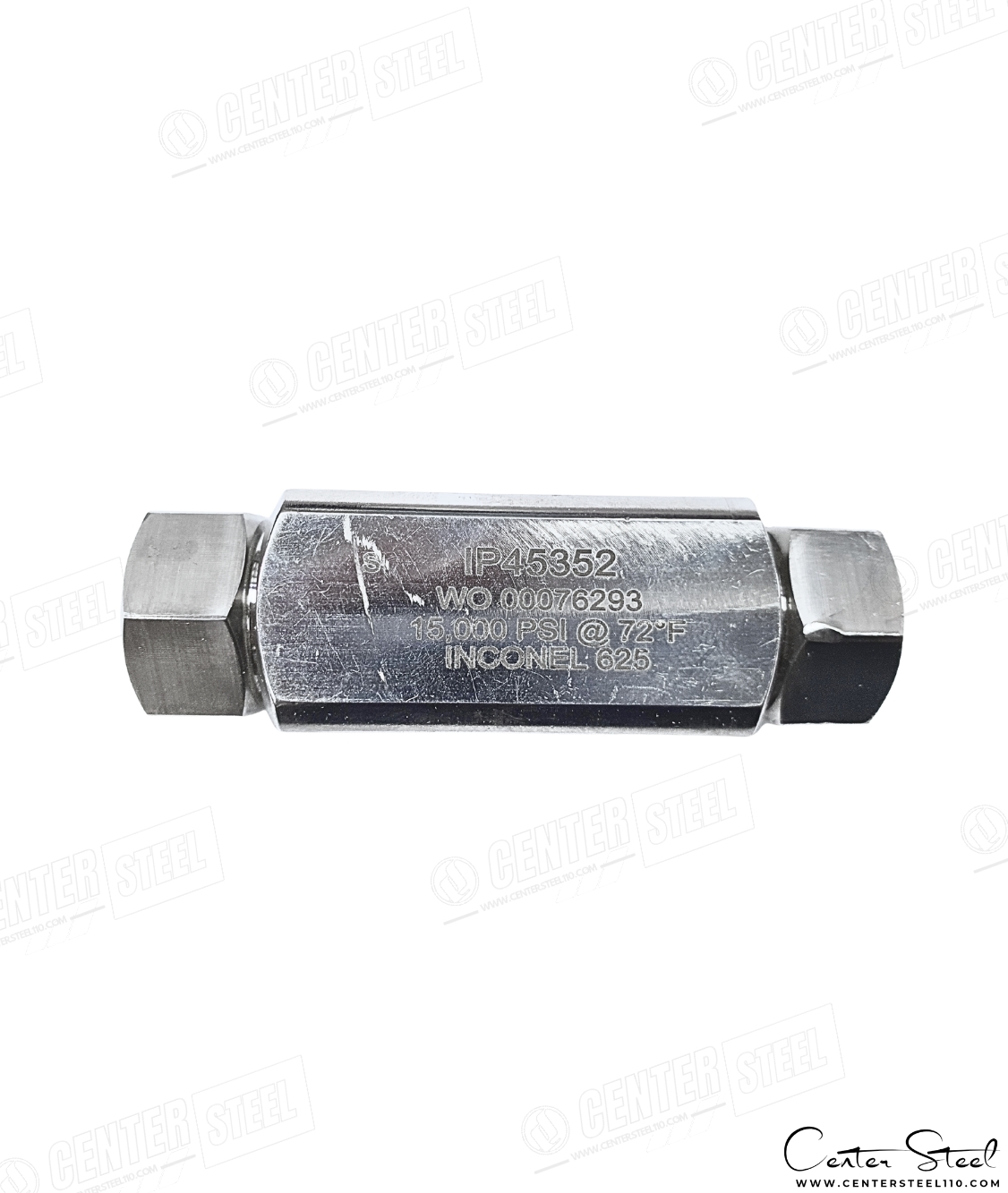

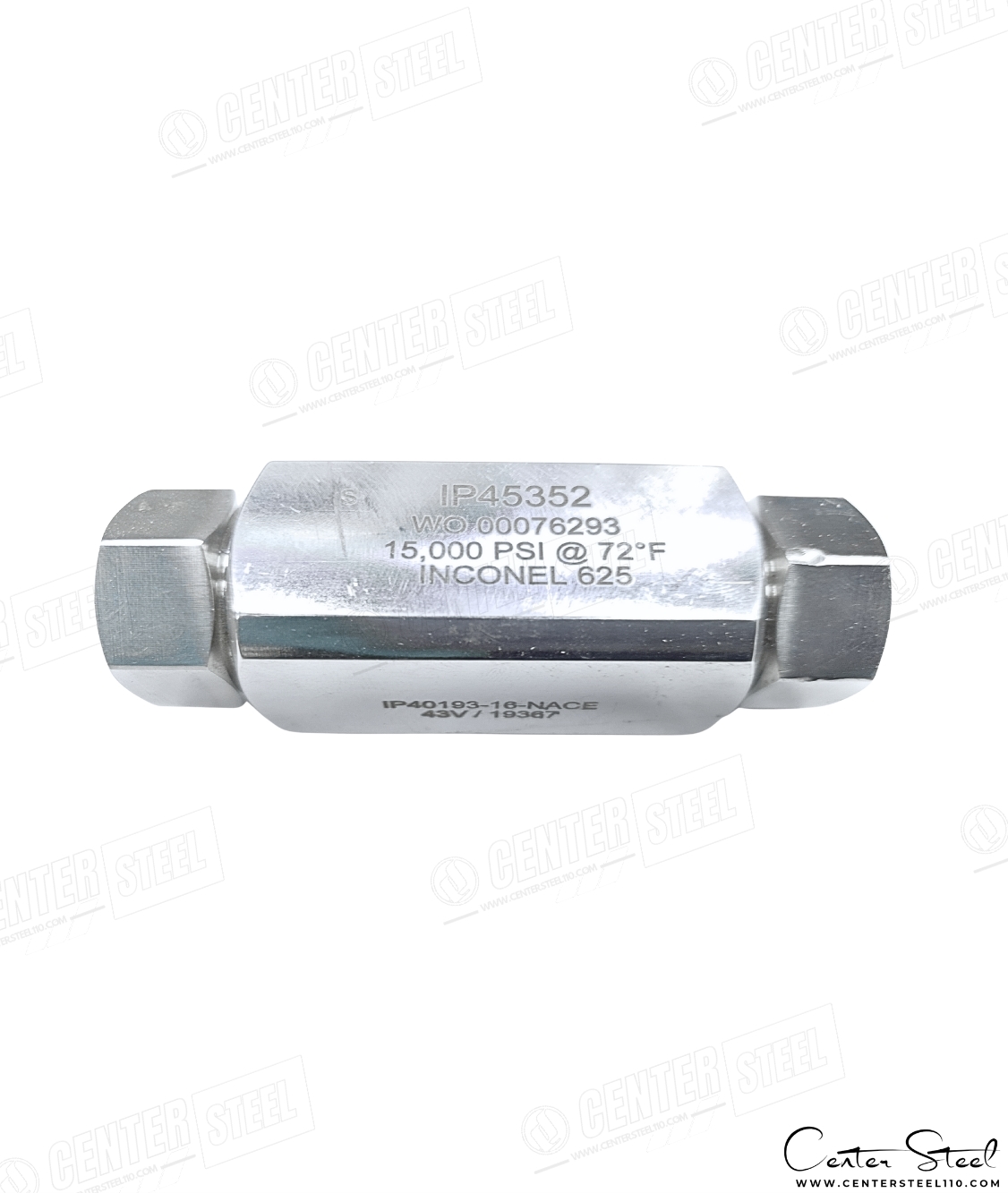

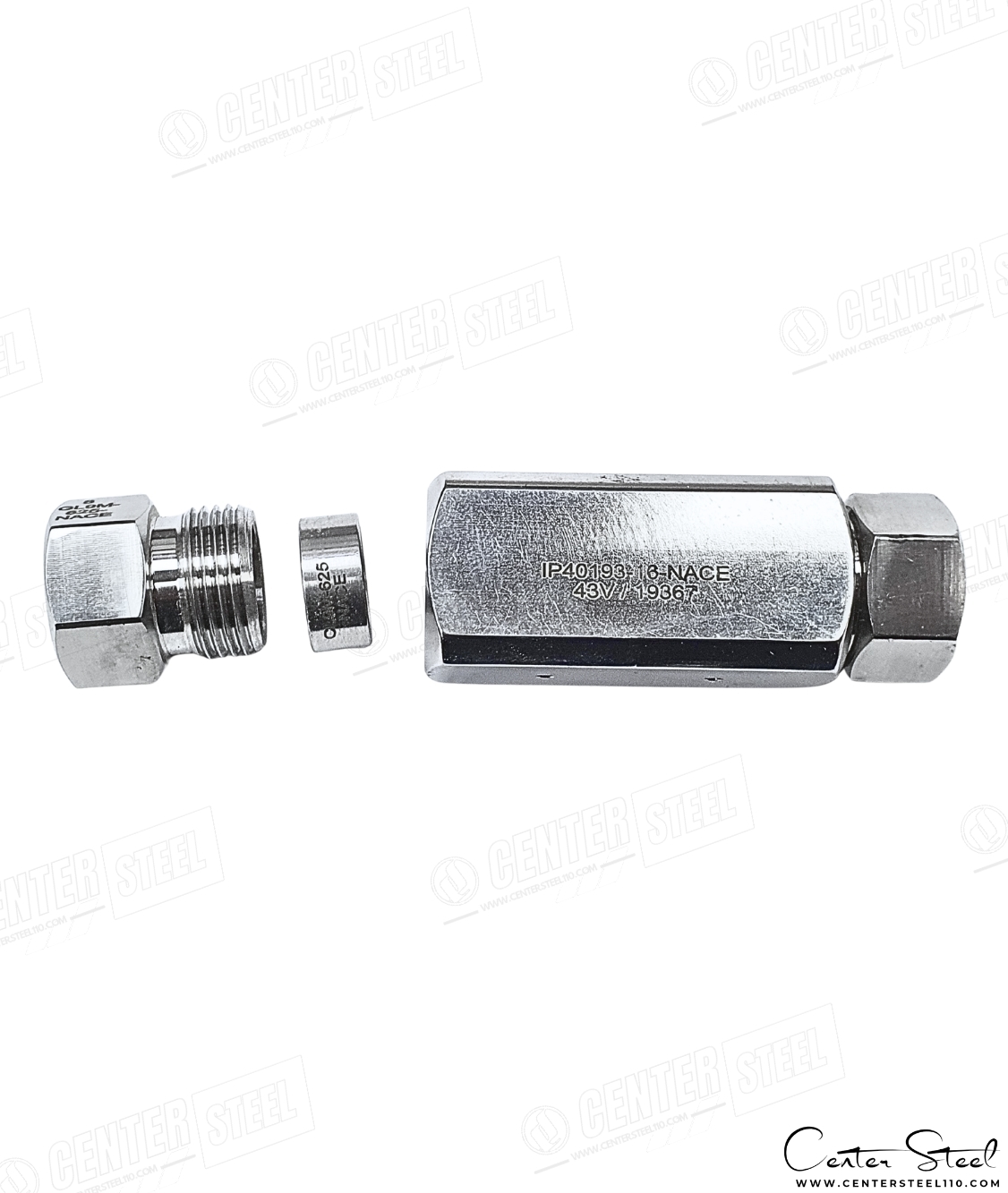

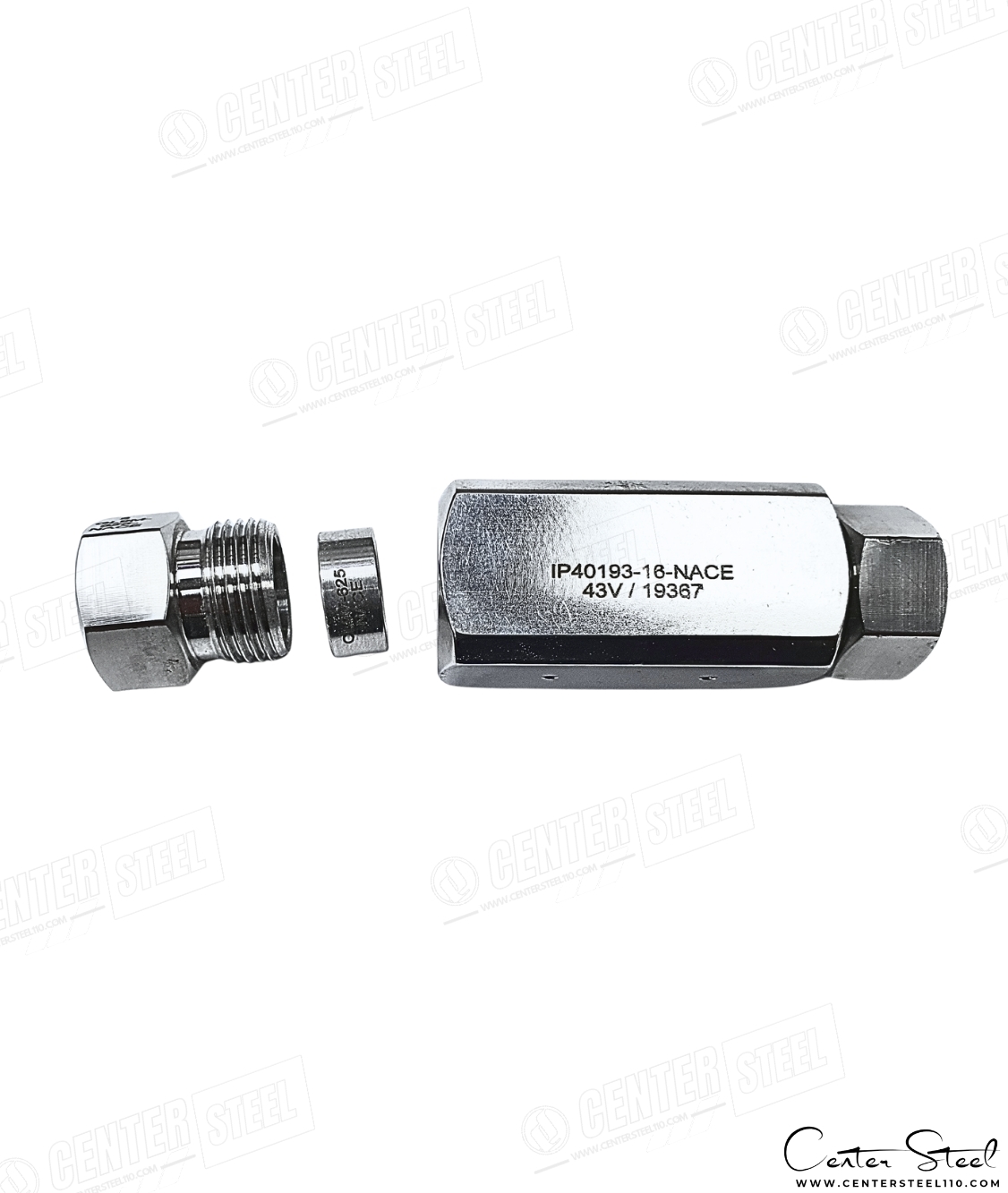

رابط یونیون مستقیم فشارقوی اینکونل High-Pressure Straight Union Coupling Inconel Alloy 625
رابط مستقیم فشارقوی (Union Coupling) از سری Medium Pressure IPT Swagelok اتصالی دقیق و مقاوم در برابر خوردگی برای خطوط ابزار دقیق و انتقال سیال در شرایط خورنده و دمای بالا است.
این کوپلینگ برای اتصال مستقیم دو تیوب به یکدیگر بدون افت ضخامت و با طراحی Cone & Thread Connection تولید شده و قابلیت تحمل فشار کاری تا ۱۵٬۰۰۰ Psi (۱۰۳۵ bar) را داراست.
بدنه و اجزا از آلیاژ نیکل-کروم اینکونل ۶۲۵ (UNS N06625 / ASTM B446 / B564) ساخته شده که مقاومت استثنایی در برابر خوردگی حفرهای، ترک ناشی از تنش کلریدی، و اکسیداسیون در دماهای بالا دارد. این اتصال بهطور ویژه برای محیطهای سرویس ترش (Sour Gas)، اسیدی، کلریدی، و دریایی (Subsea) طراحی شده و مطابق الزامات NACE MR0175 / ISO 15156 برای کاربرد در خطوط H₂S تأیید گردیده است.
⚙️ ویژگیهای کلیدی رابط مستقیم Inconel Alloy 625

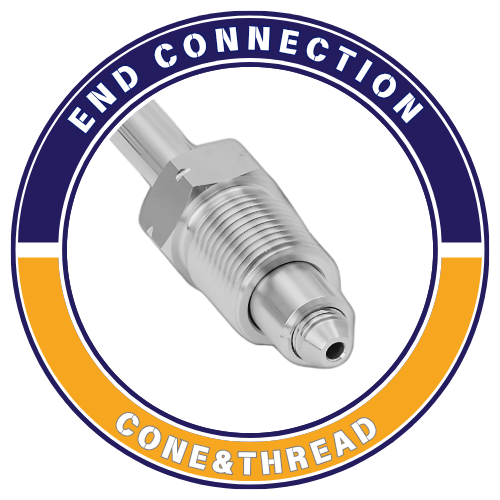

- طراحی Cone & Thread (IPT Series) جهت آببندی فلز-به-فلز کاملاً بدون نشتی در فشارهای بالا
- بدنه و اجزا از Inconel 625 – UNS N06625 / ASTM B446/B564 با مقاومت عالی در برابر اکسیداسیون، سولفیداسیون و خوردگی کلریدی
- پایداری مکانیکی و حرارتی بالا تا 980°C بدون افت استحکام
- سازگار با NACE MR0175 / ISO 15156 برای سرویسهای ترش و محیطهای گازی H₂S
- رزوههای دقیق ماشینکاریشده CNC مطابق استاندارد ASME B1.1
- دارای Weep Hole جهت تست نشتی پس از مونتاژ
- قابلیت نصب مجدد (Reusable) بدون افت عملکرد آببندی
- انطباق کامل با ASME B31.3 / B31.1 Chapter IX برای سیستمهای فشار بالا
- کنترل کیفی PMI و آزمون فشار هیدرواستاتیک بر روی کلیه قطعات پیش از تحویل
📊 جدول مشخصات فنی رابط مستقیم اینکونل ۶۲۵ | IPT Series
| ویژگی | توضیحات فنی |
|---|---|
| نوع اتصال (Fitting Type) | Medium Pressure Cone & Thread Straight Union Coupling |
| متریال بدنه، کلار و گلند ( Body / Collar / Gland ) | Inconel Alloy 625 – ASTM B446 / B564 / UNS N06625 |
| فشار کاری (Working Pressure) | 15 000 Psi (1035 bar) |
| دمای کاری (Working Temp Range) | -196°C ~980°C |
| سایز تیوب (Tube OD Range) | 1/4″ , 3/8″ , 9/16″ , 3/4″ , 1″ |
| نوع رزوه (Thread Type) | Cone & Thread – ASME B1.1 (Medium Pressure IPT) |
| استاندارد طراحی (Design Standards) | ASME B31.3 / B31.1 / MSS-SP-99 |
| سرویس ترش (NACE) | مطابق MR0175 / ISO 15156 – Hardness ≤ 35 HRC |
برندهای سازگار (Compatible Brands) | Swagelok IPT, Parker Autoclave, HIP, DK-Lok HP |
🧪 کاربردهای رابط مستقیم Inconel 625 سری IPT
- سیستمهای ابزار دقیق در فشار متوسط تا ۱۵ kpsi
- خطوط گازهای خورنده شامل H₂S، CO₂، Cl₂، HF، NH₃
- واحدهای تزریق مواد شیمیایی (Chemical Injection Lines)
- صنایع نفت، گاز، پتروشیمی، و پالایشگاههای سرویس ترش
- تأسیسات دریایی و سابسی (Subsea Manifolds & Umbilicals)
- راکتورهای شیمیایی، سیستمهای بخار، و محیطهای دمای بالا
- خطوط هیدروژن، آمونیاک، و گازهای خنثی با خلوص بالا
🔧 نکات نصب و مونتاژ (Installation Notes)
- انتهای تیوب باید با دقت Coned و Threaded گردد؛ استفاده از ابزار رسمی Swagelok C&T Tool توصیه میشود.
- پیش از مونتاژ، رزوهها را با Swagelok Nickel-Based Anti-Seize Lubricant روانکاری نمایید.
- مهره را تا زمانی ببندید که «با دست دیگر قابل چرخش نباشد» سپس ¼ دور اضافه دهید.
- در شرایط لرزشی از Anti-Vibration Gland & Collet Kit استفاده شود.
- مونتاژ نهایی باید مطابق دستورالعمل رسمی Swagelok IPT Assembly Manual انجام شود.
⚠️ تشخیص محصول اصل Swagelok IPT

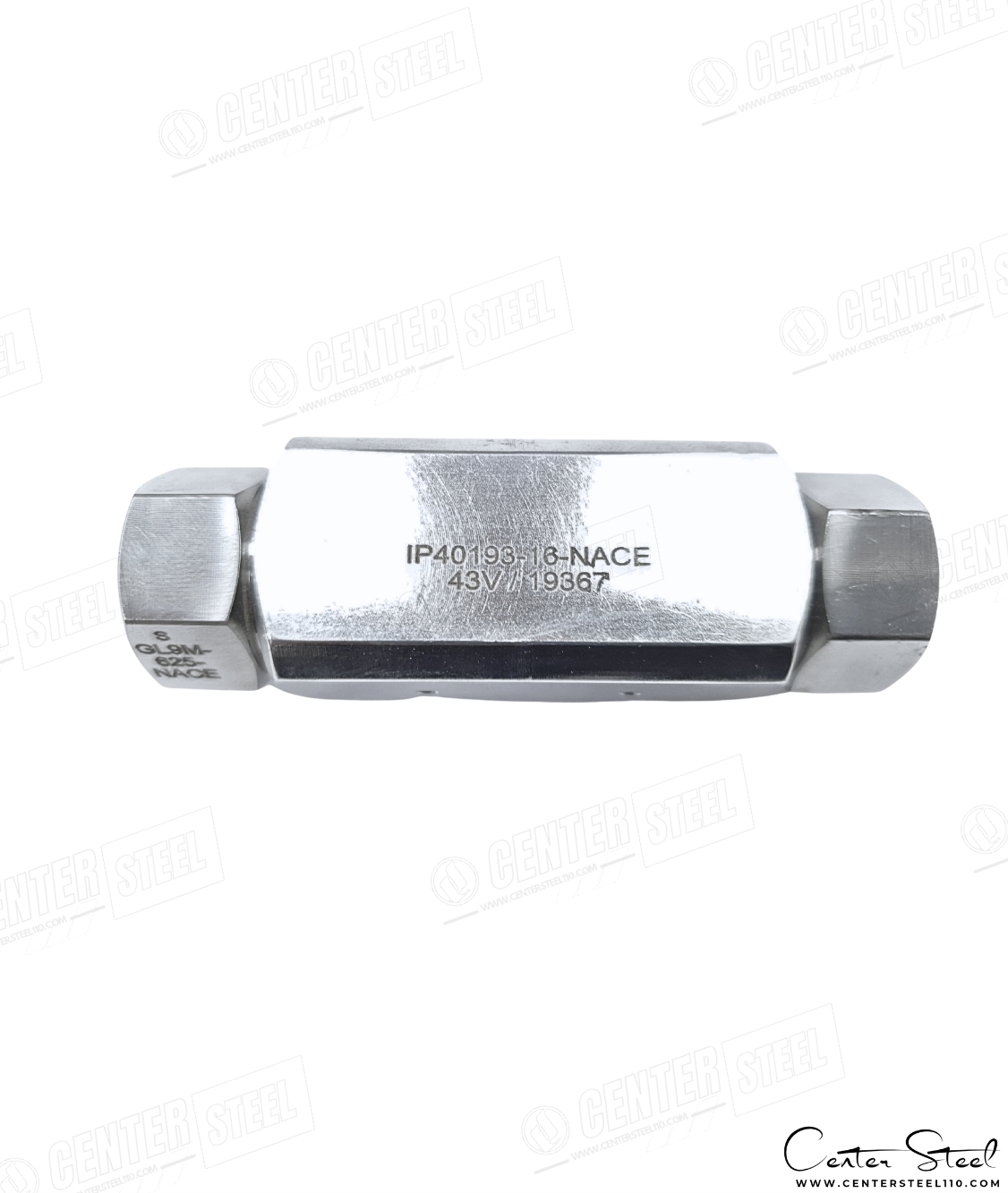

- حکاکی لیزری SWAGELOK IPT + سری و کد متریال (مثلاً CN12MF20-625-NACE) روی بدنه.
- رزوهها و سطوح ماشینکاری بدون پلیسه و با پرداخت دقیق CNC.
💡 توصیه حرفهای
- در محیطهای با H₂S، از نسخه دارای پسوند -625-NACE استفاده نمایید.
- برای جلوگیری از گالینگ، تنها از روانکار پایه نیکل مخصوص Swagelok استفاده کنید.
- برای خطوط با دمای بالا (بیش از 600°C) از تیوب Inconel 625 یا Incoloy 825 استفاده شود تا اختلاف انبساط حرارتی بین قطعات کاهش یابد.
- تمامی اتصالات باید طبق ASME B31.3 Chapter IX تست فشار و نشتی شوند.
- در پروژههای Subsea یا Offshore از ترکیب کامل آلیاژی (All-Match Alloy Assembly) استفاده کنید.
🌐 منابع و لینکهای مفید
- جهت دسترسی به اطلاعات بیشتر به صفحه کاتالوگ ها مراجعه فرمایید
- جهت استعلام قیمت با ما در تماس باشید
- جهت دسترسی به محصولات مشابه کلیک فرمایید
برندهای برتر تولیدکننده این محصول:
- Swagelok Sno-Trik – ساخت آمریکا
- Parker Autoclave Engineers – ساخت آمریکا
- DK-Lok HP Series – ساخت کره جنوبی
- HIP High Pressure – ساخت آمریکا
