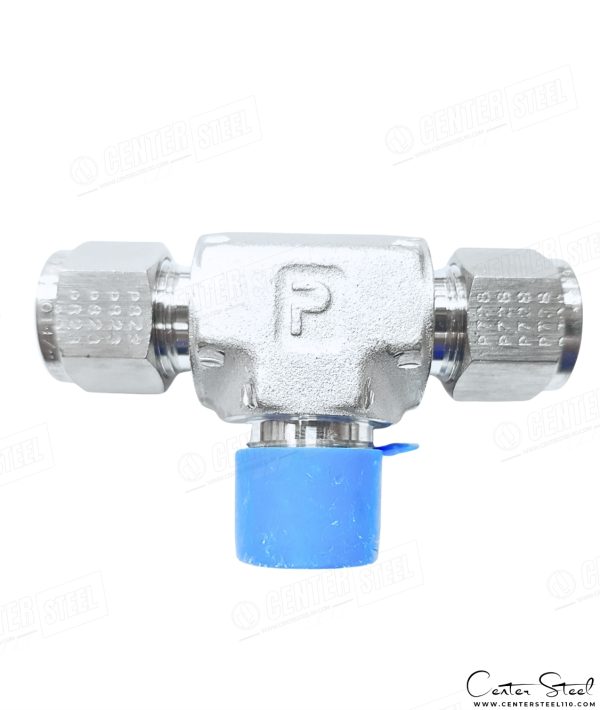

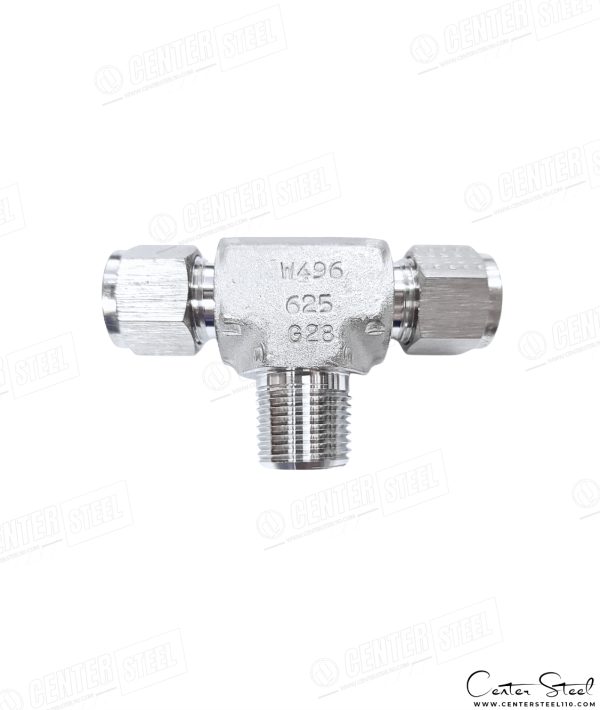

میل برنچ تی اینکونل ( Male Branch Tee ) یکی از اتصالات پرکاربرد در سیستمهای ابزار دقیق و لولهکشی صنعتی است. این اتصال با طراحی T شکل، امکان تقسیم یا ترکیب جریان سیال را فراهم میکند.
در این مدل ، شاخه وسط اتصال از نوع رزوه بیرون NPT (Male NPT) و دو سر دیگر از نوع اتصال تیوبینگ (Tube Fitting) هستند.
در نتیجه ، این ترکیب باعث میشود که Male Branch Tee انتخابی ایدهآل برای مواقعی باشد که لازم است خط لوله تیوبینگ (Fractional Tubing) به یک سیستم رزوهای NPT متصل شود.
این اتصال با استفاده از مهره و ست فرول (Front Ferrule و Back Ferrule) در هر دو سمت، یک اتصال مکانیکی محکم با قابلیت باز و بسته شدن و بدون نشتی را ایجاد میکند.
میل برنچ تی از آلیاژ نیکل اینکونل 625 فورج شده (ASTM B564/B446) ساخته شده و برای استفاده در شرایط فشار و دمای بالا، محیطهای خورنده و سیستمهای حساس ابزار دقیق طراحی شده است.
البته متریال های مختلف وابسته به نیاز پروژه قابل سفارش و تامین میباشد.
⚙️ ویژگیهای کلیدی میل برنچ تی اینکونل 625
- متریال بدنه: نیکل آلیاژ Inconel 625 بدنه فورج شده برحسب استاندارد ASTM B564 و در صورتیکه از شمش (Bar Stock ) تولید شده باشد مطابق با استاندارد ASTM A446 میباشد.
- مهره اتصال: Inconel 625 – ASTM B446 با پوشش نقره داخلی (Silver Plating – ASTM B700) برای کاهش اصطکاک و جلوگیری از گالینگ
- فرول ها: Inconel 625 – ASTM B446 با سختکاری سرد (Cold Worked) و عملیات Solution Annealing برای افزایش مقاومت سایشی و بهبود آببندی .
- شایان ذکر است در برخی از برندها به دلیل سختی بالاتر پس از تریتمنت از Back Ferrule با آلیاژ اینکولوی ۸۲۵ استفاده مینمایند
- اتصال مطمئن و بدون نشتی بین تیوبهای ابزار دقیق و رزوههای NPT
- طراحی Double Ferrule برای آببندی فلز به فلز (Metal-to-Metal Seal)
- فشار کاری اتصال با آلیاژ اینکونل 3500Psi تا 10900Psi ( وابسته به سایز ، دما و ضخامت تیوب )
- مقاومت عالی در برابر خوردگی، کلرایدها و ترکخوردگی تنشی
- محدوده دمای کاری برای میل برنچ تی اینکونل : 321- تا 1800 درجه فارنهایت
- نصب سریع و آسان، بدون نیاز به جوش یا رزوهکاری
- قابلیت استفاده مجدد بدون افت کیفیت آببندی
🔹 پوشش نقره داخل مهره (Silver Plating)
- پوشش نقره داخل مهره باعث کاهش اصطکاک بین مهره و فرول در هنگام بستن میشود.
- این پوشش طول عمر مهره و فرول را افزایش داده و از گیرکردن (Galling) در فشارهای بالا جلوگیری میکند.
- پوشش طبق استاندارد ASTM B700 – Silver Coating اجرا میشود.
🔹 سختکاری فرول و بکفرول
- فرول های جلو و عقب از Inconel 625 سختکاریشده سرد (Cold Worked) ساخته میشوند.
- عملیات Solution Annealing باعث بهبود ساختار کریستالی و افزایش دوام میگردد.
- سختی سطحی طبق تست راکول HRB 95–100 تنظیم شده تا هم مقاوم و هم انعطافپذیر باشد.
- طراحی بکفرول نیرو را به عقب منتقل کرده و مانع از شلشدن یا لرزش اتصال در محیطهای ارتعاشی میشود.
📊 جدول مشخصات فنی میل برنچ تی اینکونل ( Inconel Male Branch Tee )
| ویژگی | توضیح فنی |
|---|---|
| نوع اتصال (Fittings Type) | Male Branch Tee – Double Ferrule |
| متریال بدنه (Body Material) | Inconel 625 – UNS N06625 – Forged – ASTM B564/B446 |
متریال مهره (Nut Material) | Inconel 625 – ASTM B446 + Silver Plated |
| متریال فرولها (Ferrules Material) | Inconel 625 – ASTM B446 – Cold Worked & Solution Annealed |
| محدوده سایز بندی بر اساس اینچ و رزوهNPT (Fractional Size Range) | 1/4″ ~ 1/2″ مرسوم اما دیگر سایزها سفارشی |
| رنج فشار کاری (Working Pressure Range) | 3500Psi الی 10900Psi به طور مستقیم وابسته به سایز و دما |
| محدوده دمای کاری (Working Temp Range) | -321°F ~ 1800°F (-196°C ~ 982°C) |
| نوع آببندی (Sealing Type) | Metal-to-Metal Seal |
| استانداردها (Standards) | ASME B31.1، ASME B31.3، ASME B.1.20.1 ، MSS-SP-99 |
| برخی برندهای معتبر (Brands) | Swagelok، Parker، S-LOK، Dk-lok، Hy-Lok , Superlok |
🧪 کاربردهای میل برنچ تی اینکونل ( Inconel Male Branch Tee )
- خطوط ابزاردقیق فشار قوی هیدرولیک و پنوماتیک و فرآیندی با خورندگی بالا
- سیستمهای گاز H₂، H₂S، کلر، HF و گازهای خورنده دیگر
- صنایع نفت، گاز، پتروشیمی و نیروگاهی
- صنایع شیمیایی، کرایوژنیک و خلأ بالا
- سیستمهای دمای بالا و محیطهای خورنده
نکات نصب و نگهداری
- آمادهسازی تیوب: تیوب باید تمیز، خشک و بدون پلیسه باشد تا آببندی کامل تضمین شود.
- مونتاژ اولیه: تیوب را تا انتهای بدنه وارد کنید و مهره را با دست بسته و سپس طبق توصیه سازنده با آچار سفت کنید.
- گشتاور مناسب: از سفتکردن بیشازحد یا کمتر از حد خودداری کنید؛ گشتاور صحیح باعث عمر بیشتر و جلوگیری از نشتی میشود.
- باز و بست مجدد: پس از اولین مونتاژ کامل، اتصال بارها قابل استفاده است؛ در باز و بست بعدی فقط تا نقطه مقاومت اولیه سفت کنید.
- بازرسی دورهای: در سیستمهای تحت فشار یا ارتعاش، بهطور منظم نشتی و سلامت قطعه را بررسی کنید.
- ایمنی و تمیزکاری: از ابزار مناسب استفاده کنید و از ضربه یا چکش زدن پرهیز کنید؛ محصول قبل از ارسال تمیزکاری شده و آماده نصب است.
⚠️ نکات طلایی برای تشخیص اتصال اصلی از تقلبی
❌ استفاده از قطعات فیک یعنی ریسک نشتی، توقف خط تولید و حتی حادثه خطرناک.قبل از خرید، این ۵ نکته را با دقت بررسی کنید:
۱- برند و مارکینگ اطلاعات
- برندهای معتبر مثل Swagelok، Parker، S-LOK همیشه نام یا لوگو ، اطلاعات فنی از قبیل متریال یا در برخی برندها سایز و یک Trace No قابل رهگیری را بر روی بدنه اصلی ، مهره ، فرونت فرول و بک فرول حکاکی و مارک میکنند.
- در برخی از محصولات برندهای معتبر که تولید شده از متریال خاص مانند اینکونل ۶۲۵ یا اینکولوی ۸۲۵ هستند، ممکن است از سوی دیگر ، حکاکی ضربه ای وجود نداشته باشند و تنها مارکینگ لیزری وجود داشته باشد.
- نمونههای فیک اغلب حکاکی بیکیفیت، چاپی یا با فونت متفاوت دارند.
۲- مهره با پوشش نقره
- مهره اصل دارای پوشش نقره باکیفیت و یکنواخت است که باعث کاهش اصطکاک، افزایش عمر و جلوگیری از گالینگ میشود.
- مهره تقلبی اغلب بدون روکش یا با پوشش بیکیفیت هستند که سریعاً ساییده میشود.
۳- متریال بدنه
- بدنه اصل از Inconel 625 فورج شده و یا با ساختار بلوکی (ASTM B564/B446) ساخته شده است در صورتیکه ، اتصال تقلبی ممکن است از گریدهای مغایر و حتی به صورت ریخته گری ساخته شده باشد.
۴- کیفیت ماشینکاری
- محصول اصل رزوههای استاندارد و با کیفیت ، لبههای یکنواخت و سطح صیقلی دارد.
- اتصال تقلبی رزوهها زبر، لبهها نامنظم و سطح بدنه مات است.
۵- فرول های سختکاریشده
- فرول با کیفیت و اصل از Inconel 625 سختکاریشده ساخته شده و در نتیجه ، هنگام مونتاژ کاملا مشهود و ملموس می باشد.
- محصولات فیک دارای آببندی ضعیف و غیره استاندارد هستند و با استفاده از Gap Gauge و استاندارد مونتاژ برندهای معتبر نمیتوان آنرا آببندی نمود.
💡 توصیه حرفهای
- 📜 قیمت را اولویت دوم خود قراردهید و اول کیفیت را مدنظر قرار دهید تا از هزینههای مجدد و خطرات ناشی از یک انتخاب اشتباه پرهیز کنید
- 📏 وزن و ابعاد را با کاتالوگ اصلی تطبیق دهید.
- 🚫 از نصب اتصالات بدون برند یا فاقد استاندارد و فیک خودداری کنید چرا که آنها مسبب هزینه هنگفت و خطرات جانی و مالی بسیار میگردند.
🌐 منابع و لینکهای مفید
- جهت دسترسی به اطلاعات بیشتر به صفحه کاتالوگها مراجعه فرمایید.
- جهت استعلام قیمت با ما در تماس باشید.
- جهت مشاهده محصولات مشابه کلیک فرمایید.
برندهای معتبر تولیدکننده:
- SWAGELOK ساخت آمریکا
- PARKER ساخت آمریکا و انگلیس
- HOKE ساخت آمریکا
- S-LOK / HANSUN ساخت کره جنوبی
