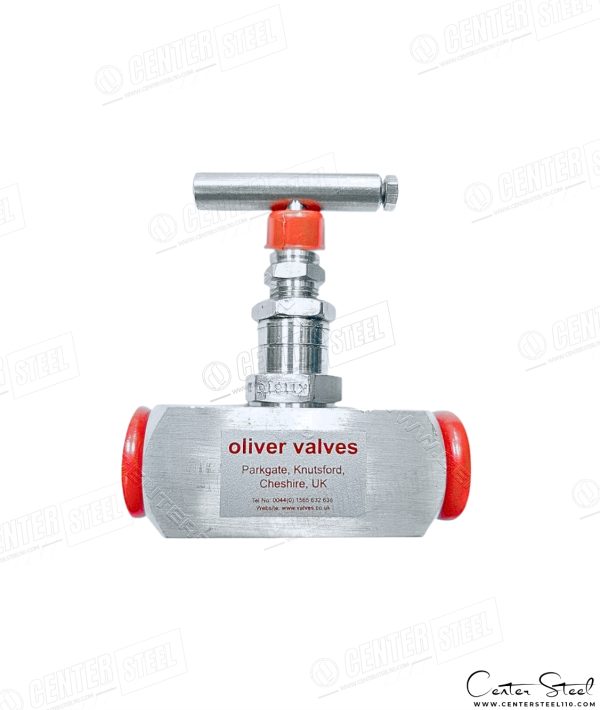

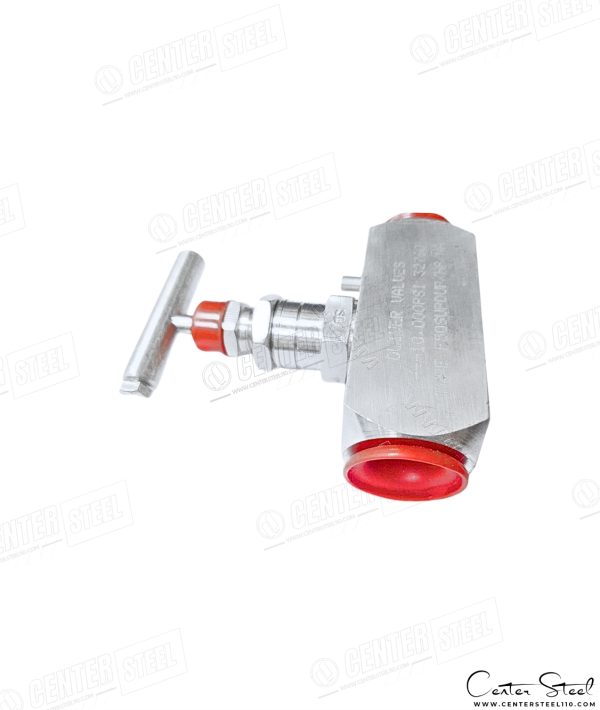

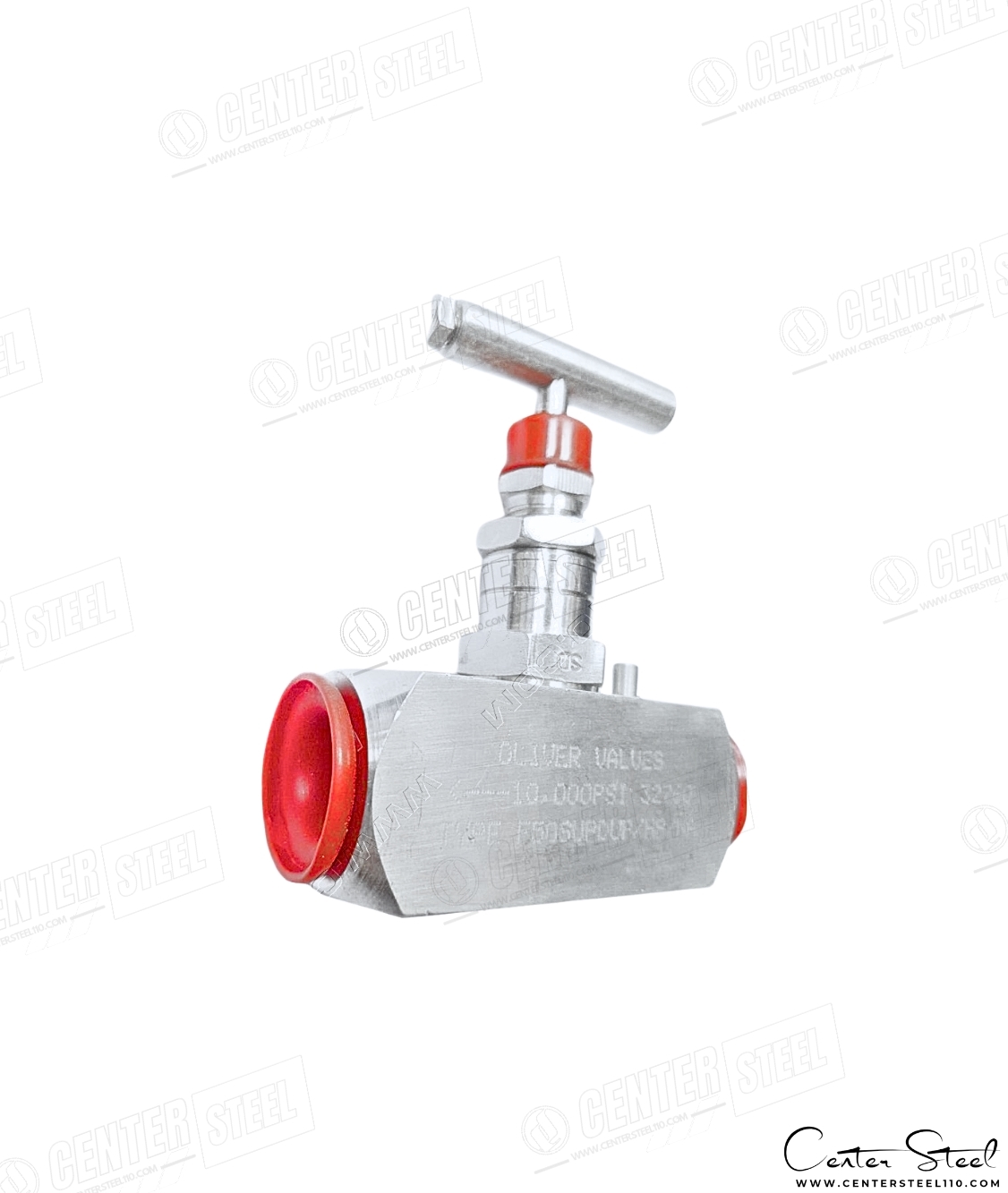

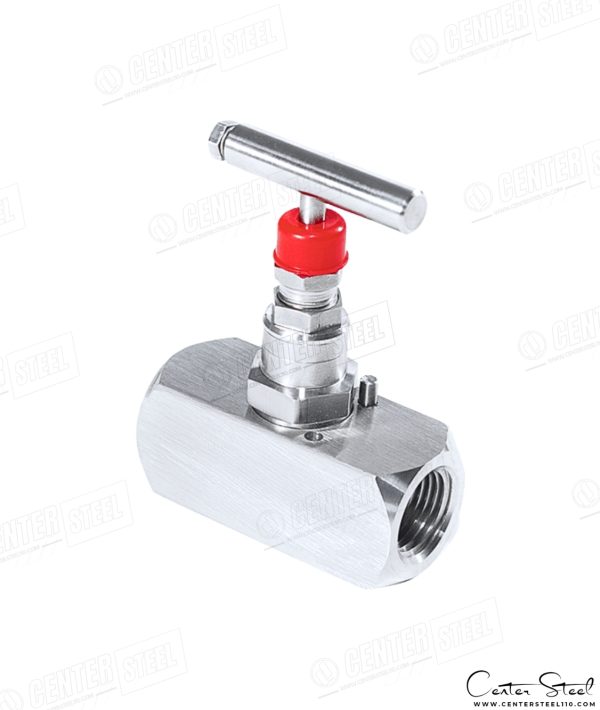

High Pressure Needle Valve 10,000 Psi (690 Bar) F-Type Series
نیدل ولو فشارقوی سری F-Type HP برند Oliver یک شیر سوزنی Single-Isolating با طراحی بسیار مقاوم برای قطع و وصل ایمن سیال تحت فشار بسیار بالا است.
این ولو با مکانیزم Non-Rotating Needle Tip، Dynamic Piston Seal و Anti-Galling Spindle طراحی شده تا در فشارهای بالا تا 10000Psi (690Bar) عملکرد کاملاً Bubble Tight ، پایدار و بادوام ارائه دهد.
بدنه و اجزای داخلی با ماشین‌کاری دقیق ساخته شده و در متریال‌های تخصصی مانند 316SS، 2-300M، Monel، Hastelloy C276 ارائه می‌شود.
⚙️ ویژگی‌های کلیدی نیدل ولو Oliver F-Type 10000Psi
- نوک سوزنی غیرچرخشی (Non-Rotating Tip) برای Self-Centering و جلوگیری از خوردگی
- طراحی Anti-Galling جهت تحمل فشار 10000Psi بدون آسیب سطحی
- پکینگ دینامیک Piston Ring با تنظیم خودکار در برابر تغییرات فشار
- Spindle Anti-Blowout به‌عنوان مکانیزم ایمنی
- آب‌بندی دقیق Metal-to-Metal در حالت استاندارد
- بدنه کاملاً ماشین‌کاری‌شده برای عملکرد بدون نشتی
- قابلیت انتخاب آب‌بندی PTFE یا Grafoil بسته به نیاز پروژه
- گزینه‌های متنوع دسته: T-Bar، Handwheel، Anti-Tamper، Locking Handle
- مناسب برای سرویس‌های فشار قوی (High Pressure) و محیط‌های سخت
📊 مشخصات فنی نیدل ولو 10000Psi سری F-Type برند Oliver Valve
| ویژگی | مقدار / توضیحات |
|---|---|
| سری (Series) | Oliver F-Type High Pressure |
| فشار کاری (Working Pressure) | 10000Psi@100°F 690Bar@37°C |
| نوع طراحی (Design Type) | Single Isolating Needle Valve |
| نوع آب‌بندی (Packing) | PTFE (استاندارد) Grafoil (سفارشی) |
| متریال بدنه (Body Material) | استنلس استیل SS316/L (Alloys مانند Monel 400، Hastelloy C-276، Inconel 625 به صورت سفارشی) |
| حداکثر دمای کاری (Temp) | حداکثر تا 240°C |
| نوع رزوه (Thread Form) | NPT (استاندارد) • BSPT • BSPP • Socket Weld |
| نوع دسته (Handle) | T-Bar (استاندارد) Handle Locking , Hand Wheel به صورت سفارشی |
| Seat Type (نوع سیت) | Metal-to-Metal Shutoff |
Code برای فشار 10000 psi:
HP – 10000 psi Rating
🧩 متریال قطعات داخلی نیدل ولو 10000Psi سری F-Type برند Oliver
| اجزا | جنس متریال |
|---|---|
| Needle Tip | Non-Rotating Hardened Alloy |
| Spindle | Stainless Steel |
| Seat | Metal-to-Metal |
| Packing | PTFE یا Grafoil |
| Body | 316SS / 2-300M / Monel / Hastelloy |
| Handle | T-Bar Steel |
| Piston Ring Seal | Dynamic Self-Adjusting Seal |
| Bonnet | Stainless Steel |
🧪 کاربردهای تخصصی نیدل ولو 10000Psi سری F-Type برند Oliver
- سرویس‌های فشارقوی (High Pressure) تا حداکثر فشار 10000Psi
- سیستم‌های ابزار دقیق Instrumentation High Pressure
- خطوط High Pressure Oil & Gas
- واحدهای تست فشار، تست‌بنچ‌ها و هیدروتست
- کاربردهای Wellhead، Choke Line، Injection Systems
- صنایع پتروشیمی، پالایشگاهی و فرایندهای سنگین
- سرویس‌های گازهای صنعتی: H₂، N₂، He
- محیط‌های دما بالا (با پکینگ Grafoil)
🔧 نکات نصب و نگهداری (Installation & Maintenance)
- قبل از نصب، مسیر جریان کاملاً تمیز و خشک باشد.
- برای دمای بالا، پکینگ Grafoil جایگزین PTFE گردد.
- از سفت‌کردن بیش از حد Handle خودداری شود تا Seat آسیب نبیند.
- بعد از نصب، تست نشتی با فشار پایین (200Psi) انجام شود.
- در کاربردهای حساس، گزینه‌های Anti-Tamper (AT) و Locking Handle (HL) توصیه می‌شود.
- برای فشارهای بالای 10k، بازبینی دوره‌ای Packing ضروری است.
⚠️ نکات تشخیص محصول اصل Oliver
- حکاکی مشخصات فنی و پارتنامبر شیر به همراه لیبل با کیفیت برند Oliver
- درج کد فنی، شماره سریال و فشارکاری معتبر
- سطح بدنه بدون پلیسه با ماشین‌کاری دقیق
🧰 توصیه حرفه‌ای
- برای فشارهای بالای 6000 psi، همیشه گزینه HP = 10000 psi انتخاب شود.
- برای شرایط خورنده، Hastelloy C276 بهترین گزینه است.
- در محیط‌های Offshore از Monel یا 316SS استفاده کنید.
- برای جلوگیری از تغییر تنظیمات، Anti-Tamper Handle (AT) ضروری است.
- در کاربردهای دما پایین، از نسخه‌های LT100 / LT200 استفاده کنید.
