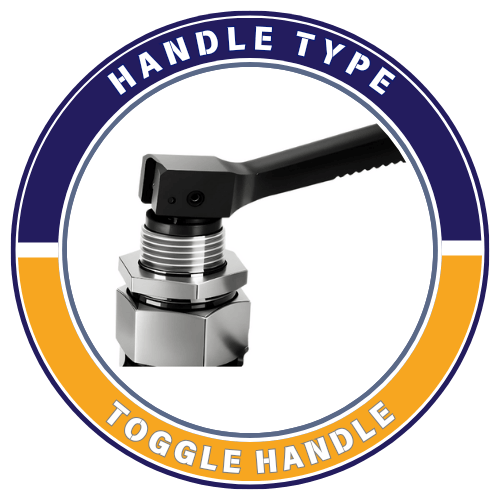

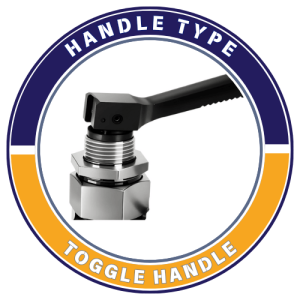

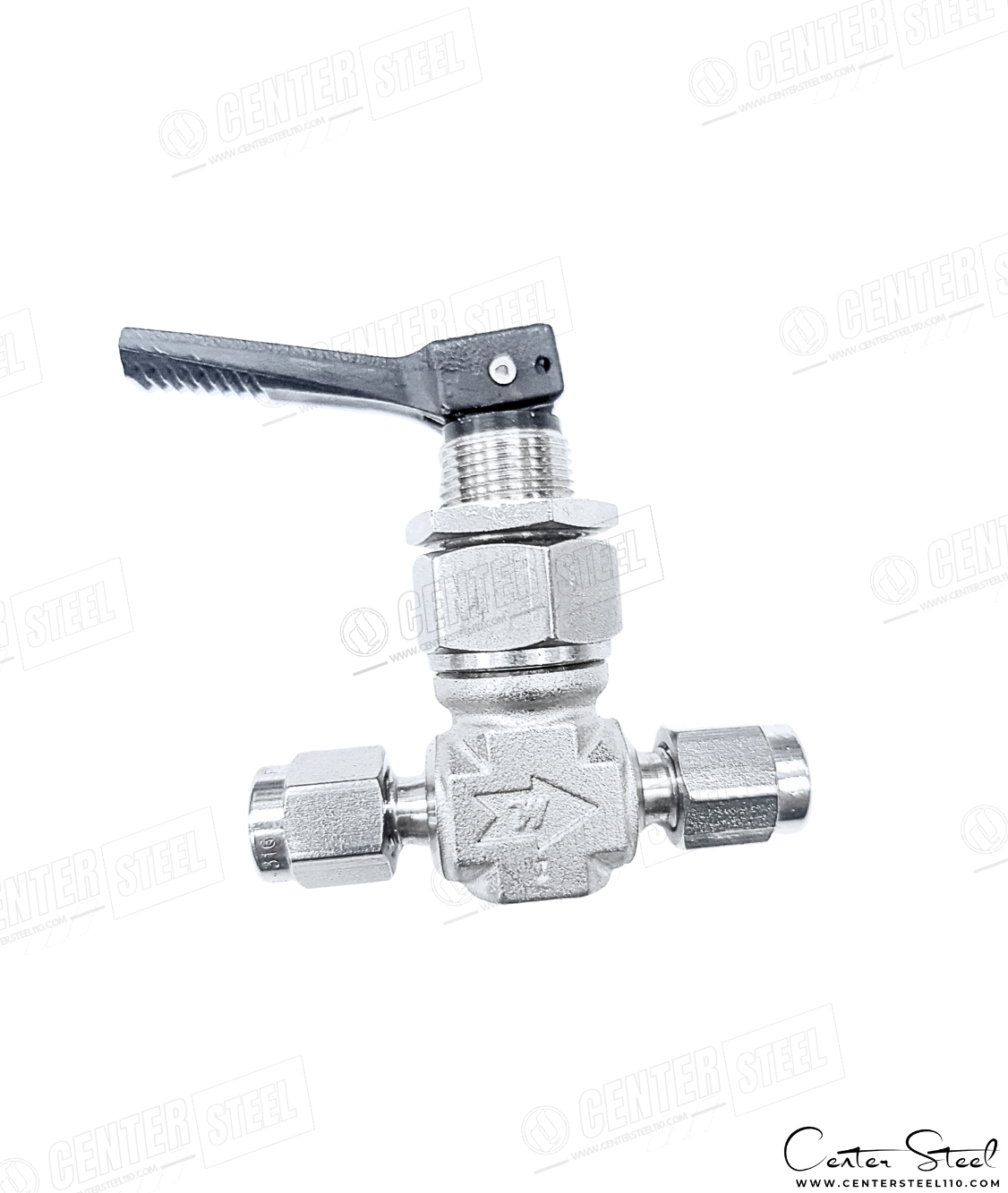

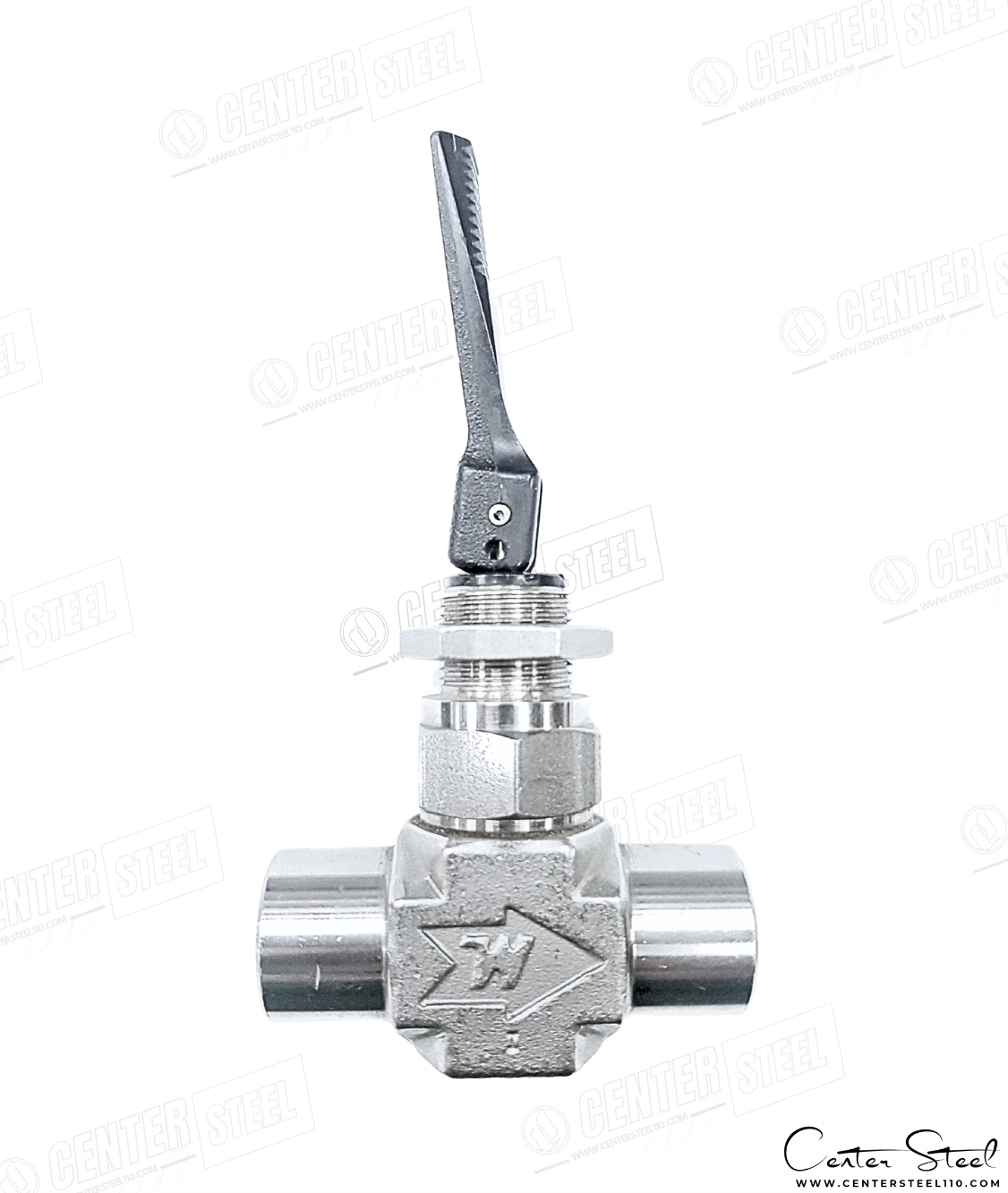

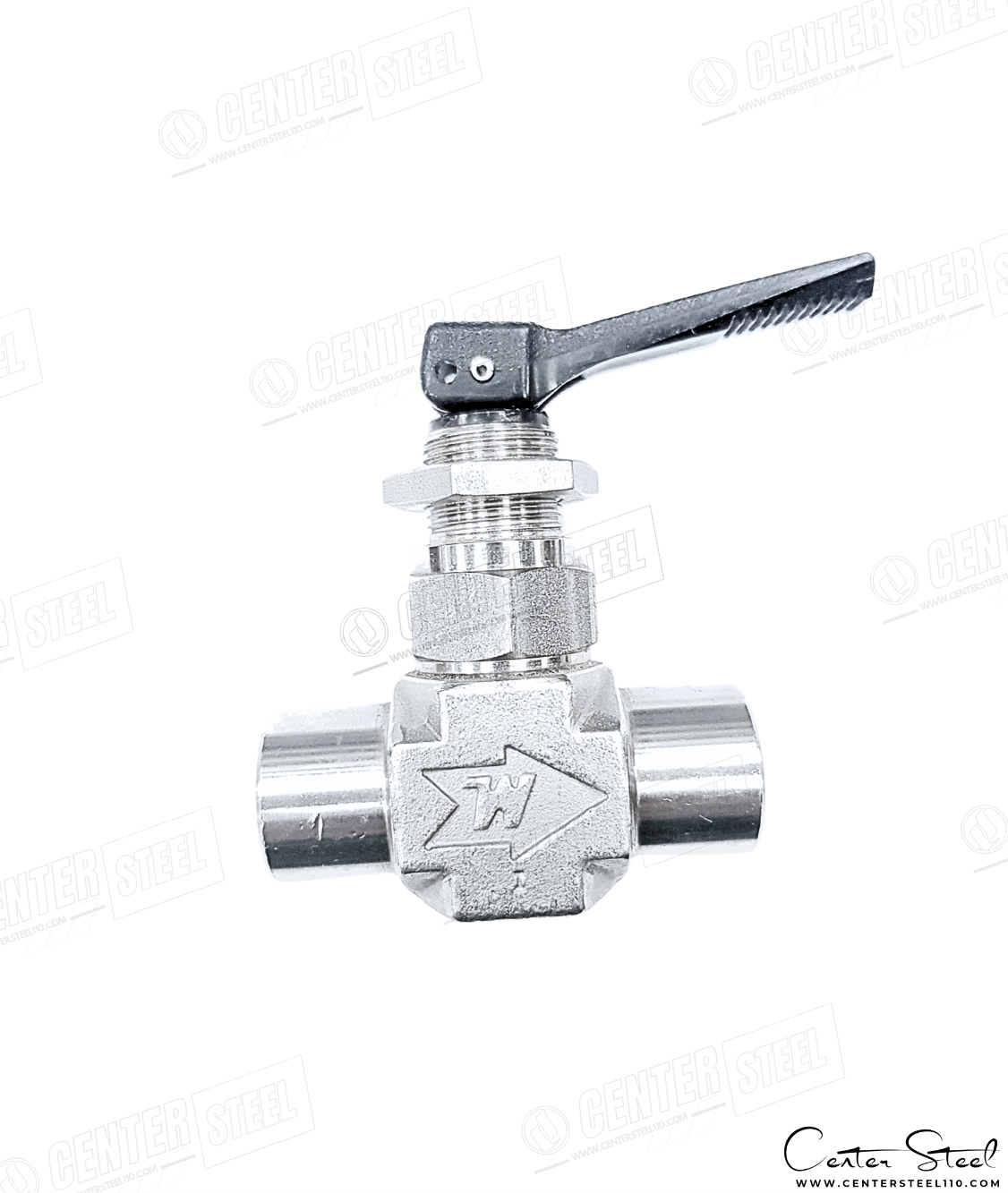

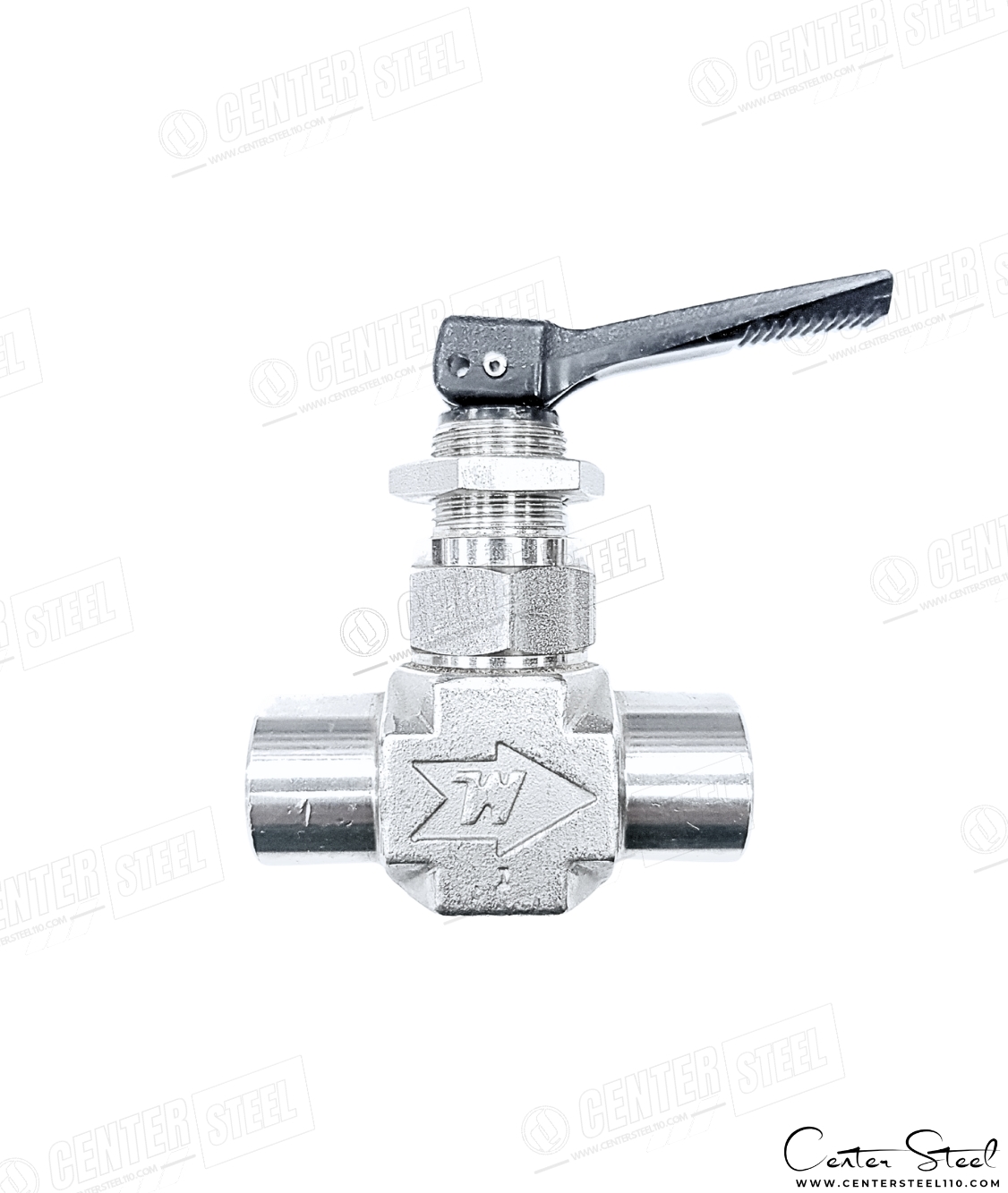

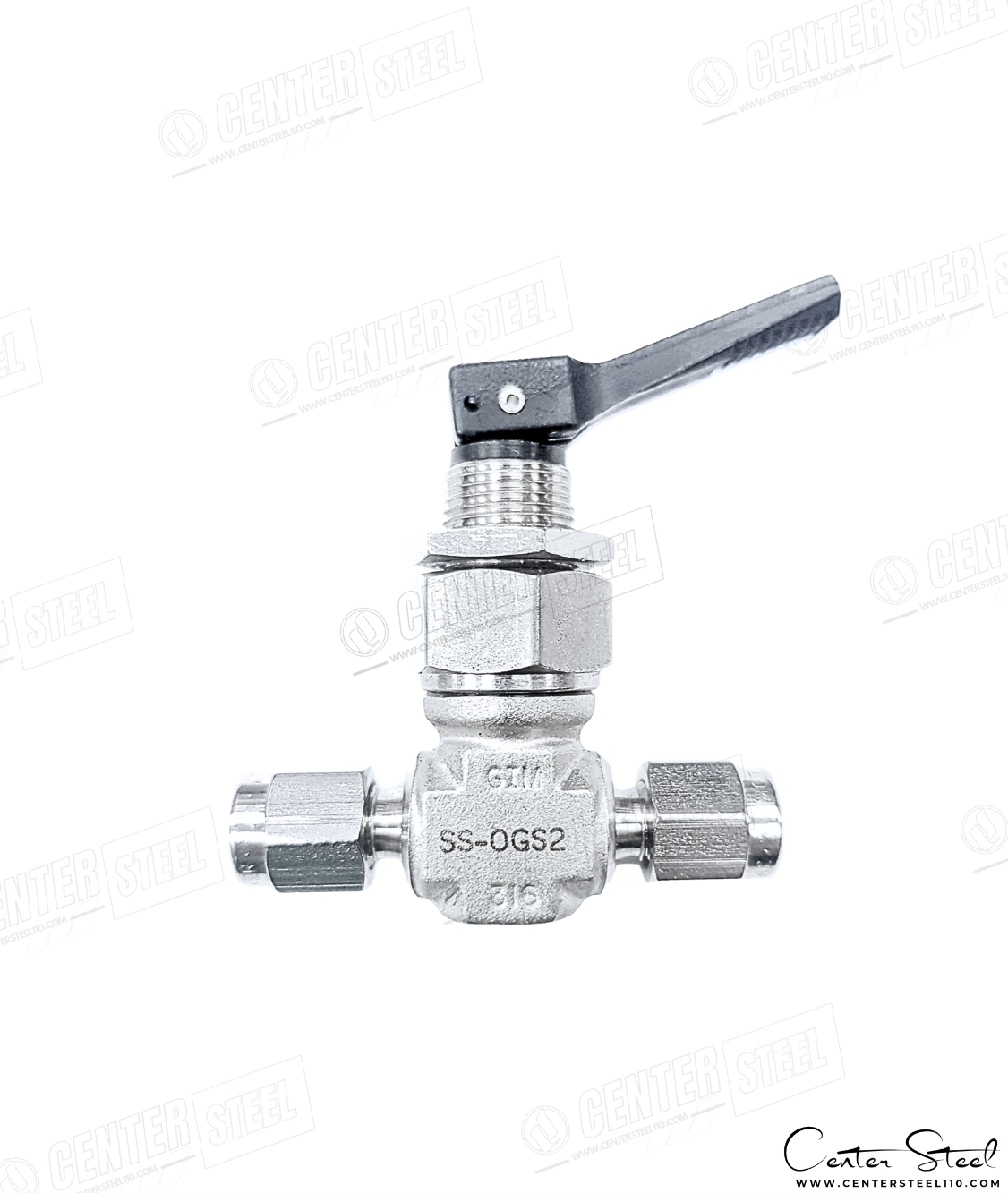

تاگل ولو فشارمتوسط سری OG، 1G و 92 برند Swagelok یک شیر سوییچی دقیق و سریععمل (Quick-Acting Toggle Valve) برای کنترل قطع/وصل جریان در سیستمهای ابزار دقیق، گازهای صنعتی، پنوماتیک، تجهیزات آزمایشگاهی و سامانههای تست است.
این ولو در دو نسخه دستی (Manual) و پنوماتیکی (Actuated) عرضه میشود و بسته به مدل، توان تحمل فشار کاری تا 300 psig در نسخه دستی و تا 600 psig در نسخههای پنوماتیکی را دارد.
بدنه ولو از 316 استنلس استیل یا Brass ساخته شده و با پترنهای Straight، Angle و Cross و اتصالات Tube Fitting، NPT یا ترکیبی ارائه میشود.
⚙️ ویژگیهای کلیدی Toggle Valve برند Swagelok
- طراحی فشرده و مقاوم (Compact, Rugged Design)
- باز و بسته شدن سریع (Quick-Acting Toggle) برای سرویسهای آزمایشگاهی و ابزار دقیق
- قابلیت انتخاب در پترنهای مختلف: Straight، Angle، Cross Pattern
- بدنه از 316SS یا Brass با ماشینکاری دقیق
- سایز اوریفیس از 0.080 تا 0.250 اینچ (2.0 تا 6.4 mm)
- ضریب جریان Cv بین 0.11 تا 0.70
- آببندی O-ring بدون نیاز به تنظیم (No Adjustment Required)
- فنر با پوشش PTFE جهت کاهش اصطکاک و افزایش عمر
- سازگار با اتصالات Swagelok Tube Fittings، NPT Male/Female و Mixed Ends
- موجود در مدلهای پنوماتیک: Normally Closed، Normally Open، Double Acting، High-Pressure NC
- تست 100٪ نشتی در کارخانه با نیتروژن تا 200 psig
📊 مشخصات فنی تاگل ولو Swagelok
| ویژگی | مقدار / توضیحات |
|---|---|
| سری (Series) | OG • 1G • 92 |
| فشار کاری (Working Pressure) | Manual: 300 psi • Size VQ4 Normally Closed:600psig |
نوع طراحی (Design) | Toggle-Operated Inline & Angle Pattern Soft-Seat Shutoff |
| آببندی (Stem Seal / O-Ring) | Fluorocarbon FKM (استاندارد) • Buna C • Buna N • EPDM • Silicone |
| دمای کاری (Working Temp) | 28°C ~ 93°C- در نسخه Manual در نسخه High Temperature, حداکثر 204 درجه سانتیگراد |
| اورفیس (Orifice Size) | 0.080 in • 0.125 in • 0.250 in |
| Cv | 0.11 تا 0.70 |
| اتصالات (End Connections) | Swagelok Tube Fittings • Female NPT • Male NPT • Mixed Ends |
| پترنها (Pattern) | Straight / Angle / Cross Pattern |
عملکرد پنوماتیک (Actuation) | NC • NO • DA • High-Pressure NC |
🧩 متریال قطعات داخلی Toggle Valve برند Swagelok
| اجزا | متریال |
|---|---|
| Body | 316 Stainless Steel (ASTM A182) یا Brass (B377/B283) |
| Stem | 316 Stainless Steel |

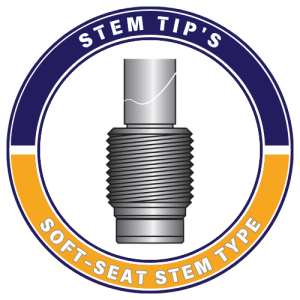

| Stem Tip | PTFE یا PEEK |
| Spring | UNS 17700 Stainless Steel (PTFE-Coated) |
| O-Ring | FKM / Buna C / Buna N / EPDM / Silicone |
| Handle | Nylon |
| Panel Nut | 316 SS یا Brass |
| Roll Pin & Washer | Stainless Steel |
🧪 کاربردهای تخصصی Toggle Valve برند Swagelok
- سیستمهای ابزار دقیق و اندازهگیری
- سرویس آزمایشگاهی، گازهای بیاثر و هوای ابزار
- سیستمهای پنوماتیکی کنترل فرایند
- خطوط گاز صنعتی: N₂، He، Instrument Air
- سیستمهای تست فشار، کالیبراسیون و تستبنچها
- صنایع نفت، گاز، پتروشیمی و واحدهای فرایندی
- تجهیزات آنالیز، سنجش دبی و چکرهای آزمایشگاهی
🔧 نکات نصب و نگهداری
- برای نصب پنلی از Panel Nut استاندارد همراه ولو استفاده کنید.
- O-Ring استاندارد FKM فاقد نیاز به تنظیم است و عملکرد طولانیمدت دارد.
- در سرویسهای دما پایین، از O-Ringهای Buna C یا Buna N (LT) استفاده کنید.
- مدل Cross-Pattern برای عبور مستقیم جریان و قطع/وصل از مسیر پایین مناسب است.
- پس از نصب، تست نشتی و عملکرد سریع Toggle توصیه میشود.
- نسخههای پنوماتیک دارای Actuator Housing آلومینیومی با نصب آسان هستند.
⚠️ نکات تشخیص محصول اصل Swagelok

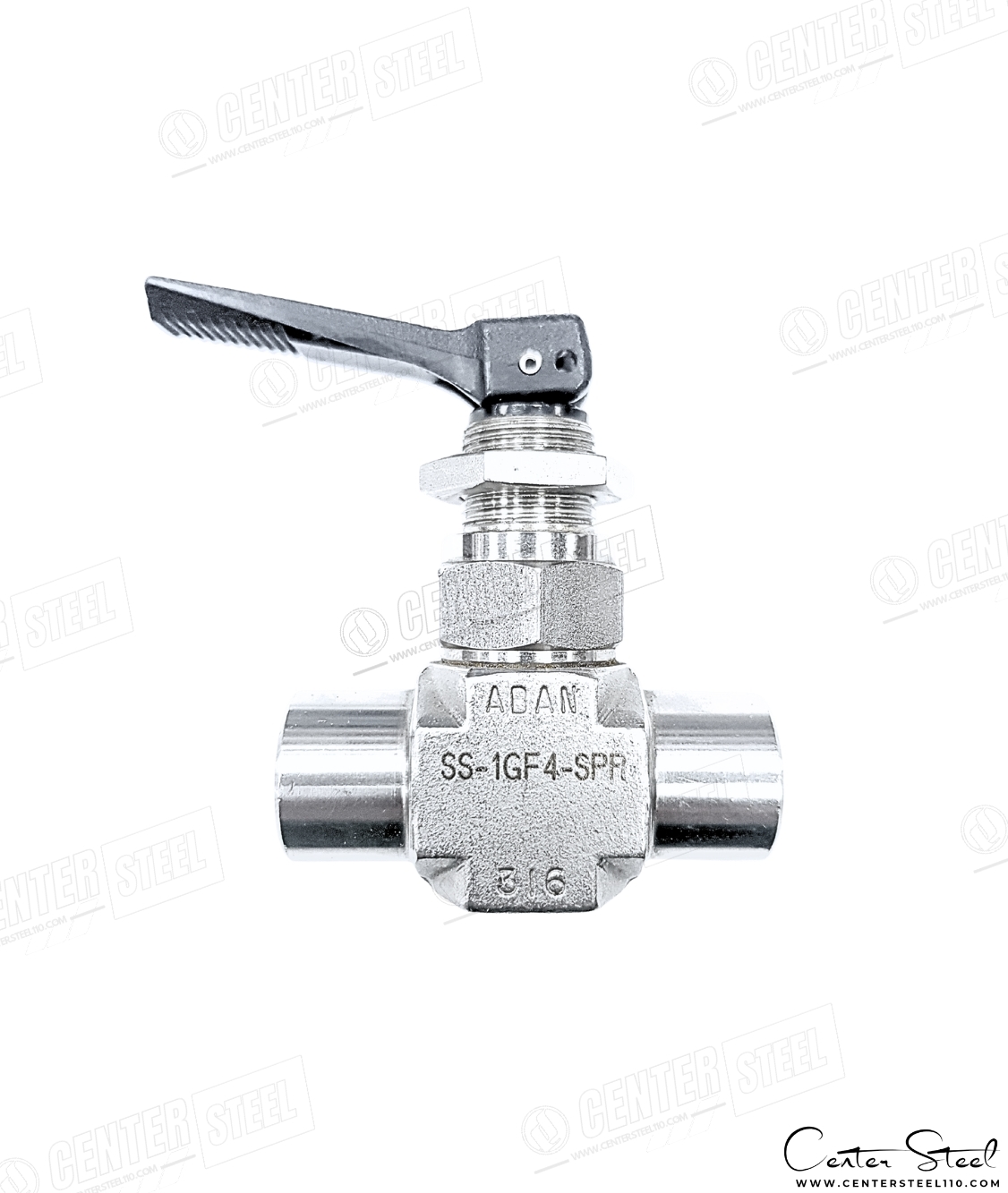

- حکاکی برجسته لوگوی برند Swagelok یا Whity به همراه فلش مسیر فلو ، مارکینگ لیزری پارتنامبر و اطلاعات فنی بر روی بدنه
- مهره Tube Fitting با مارکینگ پانچ شده Swagelok و سطح یکنواخت
- کیفیت دسته Nylon مطابق استاندارد OG/1G
🧰 توصیه حرفهای
- برای ابزار دقیق حرفهای، همیشه Swagelok Tube Fittings بهترین انتخاب است.
- در محیطهای دمای بالا، Stem Tip از نوع PEEK انتخاب شود.
- در شرایط اتوماسیون صنعتی، از نسخههای پنوماتیک (NC/NO/DA) استفاده کنید.
- برای کاهش نشتی و افزایش عمر، هر 1000 ساعت عملکرد Toggle بررسی شود.
- در سیالهای خورنده، بدنه 316SS نسبت به Brass ترجیح دارد.
