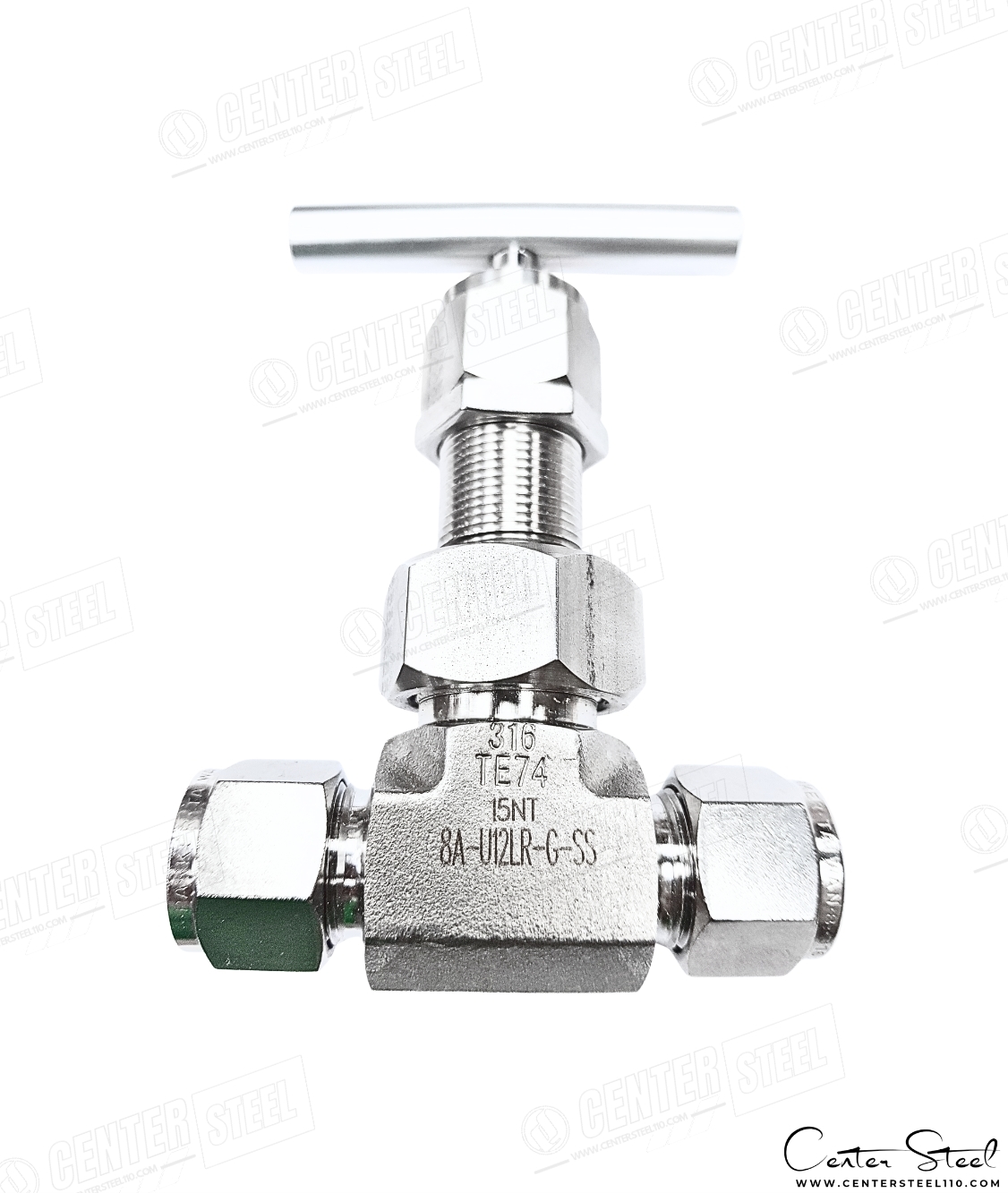

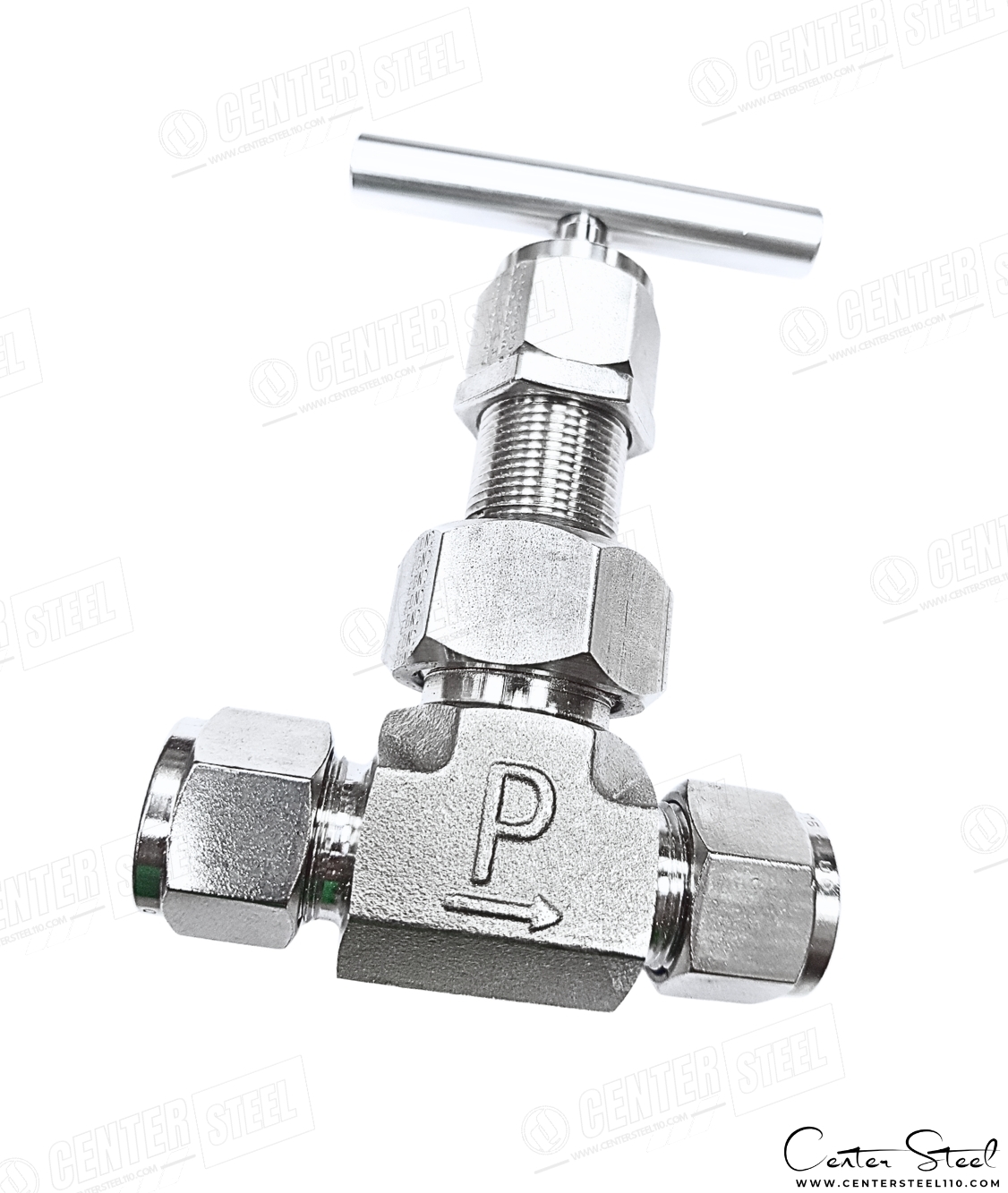

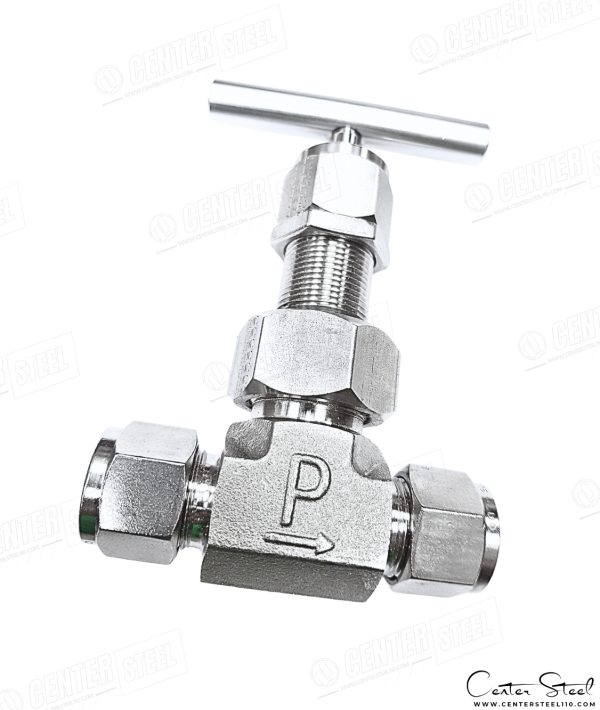

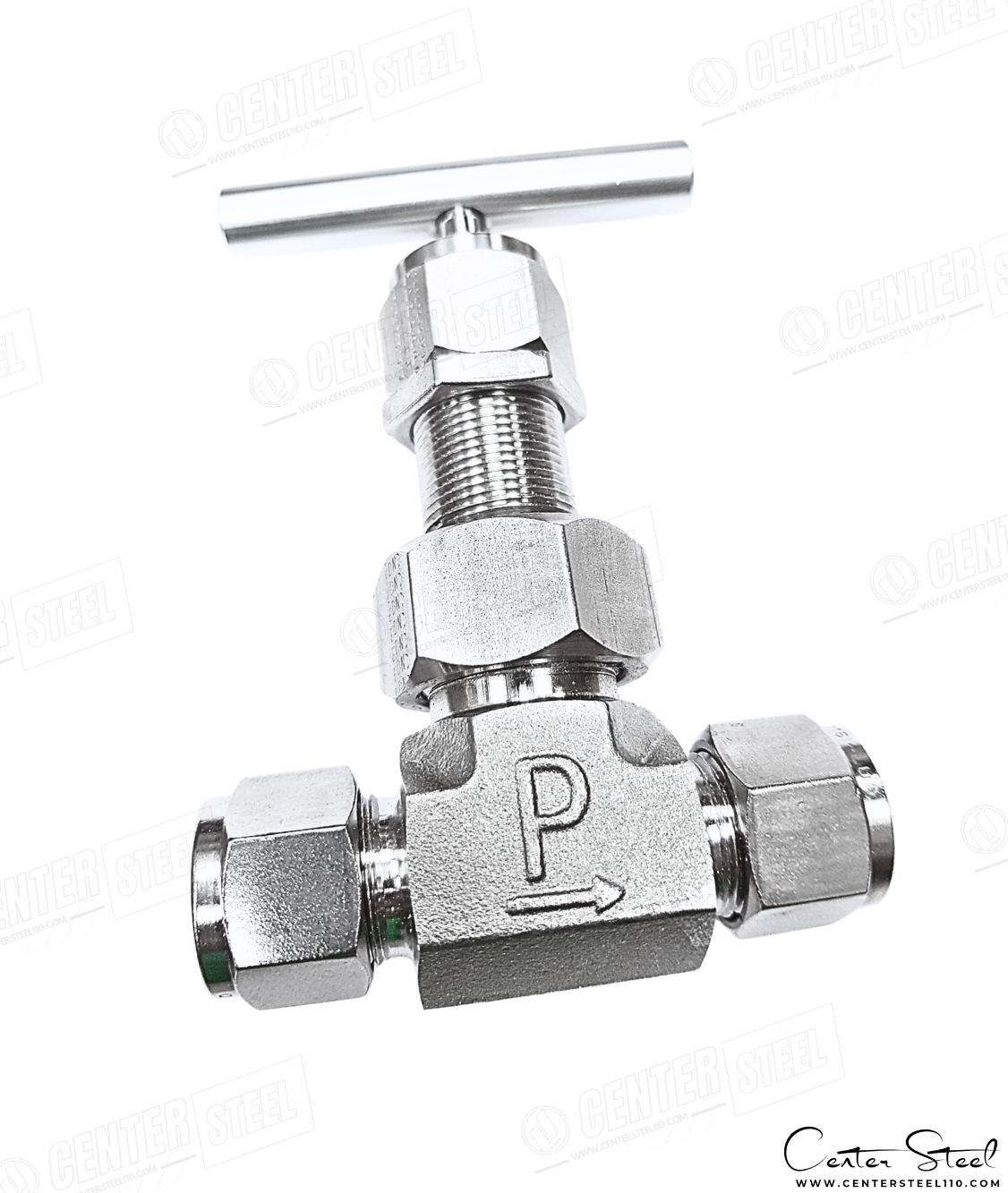

Needle Valves Union Bonnet Needle Valve U Series
شیر سوزنی یا نیدل ولو (Needle Valve) سری U برند Parker Hannifin از نوع Union Bonnet Design بوده و برای کار در فشارهای بالا تا 6000Psi (414Bar) و دماهای بسیار زیاد ۱۲۰۰ درجه فارنهایت طراحی شده است.
lین سری شیر سوزنی با بهرهگیری از طراحی بانت پیچی (Union Bonnet) و Stem غیرچرخشی (Non-Rotating Stem Tip) عمر پکینگ را افزایش داده و آببندی کامل را در کاربردهای فرآیندی و ابزار دقیق و بخار و گازهای صنعتی تضمین میکند.
⚙️ ویژگیهای کلیدی نیدل ولو Union Bonnet سری-U
- طراحی Union Bonnet برای آببندی بسیار ایمن در سرویسهای فشار بالا.
- Stem غیرچرخشی (Non-Rotating Tip) جهت جلوگیری از سایش پکینگ و افزایش عمر مفید.
- Dust Seal برای حفاظت از رزوههای استم در برابر آلودگی محیطی.
- انتخاب دو نوع Stem:

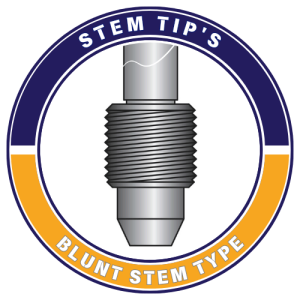

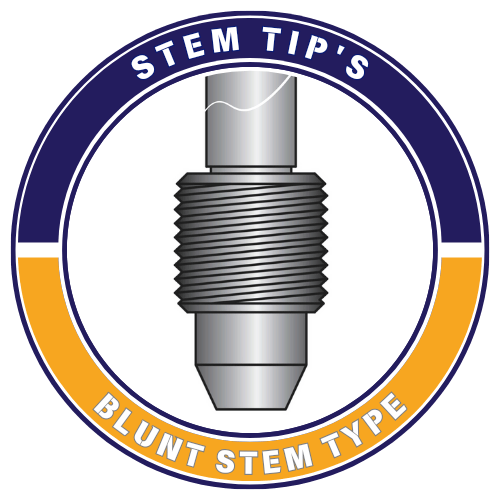

- Blunt Tip (B): برای سرویسهای بخار یا دوفازی.
- Regulating Tip (R): برای تنظیم دقیق جریان سیال.
- انتخاب نوع پکینگ بر اساس شرایط دما و سیال:
- PTFE Packing: مناسب تا ۲۳۲ درجه سانتیگراد (۴۵۰درجه فارنهایت)
- Grafoil® Packing: مناسب تا ۳۷۱ درجه سانتیگراد (۷۰۰درجه فارنهایت)
- Grafoil® HT Option: تا ۶۴۹ درجه سانتیگراد (۱۲۰۰درجه فارنهایت)
- ساختار تمام استنلس استیل ۳۱۶ جهت مقاومت در برابر خوردگی.
- قابل نصب روی پنل (Panel Mountable).
- طراحی تستشده تا فشار 6000Psi بر اساس استاندارد ISA S75.02.
📊 مشخصات فنی نیدل ولو Union Bonnet
| پارامتر | مقدار / توضیحات |
|---|---|
حداکثر فشار کاری (Working Pressure) | 6000Psi@100°F 414°Bar@38°C |
دمای کاری (Working Temp Range) |
|
| اندازه دهانه (Orifice) | از0.177 تا 0.437میلیمتر (4.5mm تا 11.1mm) |
| ضریب جریان (Cv) | از 0.53 تا 3.55 بسته به سایز و نوع Stem |
| نوع استم (Stem Type) |
|
| نوع اتصال (End Connections) | A-LOK® Compression و CPI™و NPT و Socket Weld |
| قابلیت نصب پنلی ( Panel Mountable) | دارد (Panel Hole Ø0.65″ تا 1.02″) |
🧩 ساختار و متریال اجزا نیدل ولو Union Bonnet
| شماره قطعه | توضیحات | جنس (Material) |
|---|---|---|
| 1 | Body | ASTM A182 Type F316 |
| 2 | Bonnet Nut | ASTM A479 Type 316 |
| 3 | Bonnet | ASTM A479 Type 316 |
| 4 | Lower Stem | ASTM A564 Type 630 |
| 5 | Upper Stem | ASTM A564 Type 630 |
| 6 | Stem Guide | ASTM A581 Type 416 |
| 7 | Ball Tip | 440C Stainless Steel |
| 8 | Bonnet Seal | Nickel-Chromium-Iron Alloy |
| 9 | Packing Nut | ASTM A479 Type 316 |
| 10 | Packing | PTFE یا Grafoil® |
| 11 | Packing Washer | 316 Stainless Steel |
| 12 | Handle | آلومینیوم یا استنلس استیل (در مدل HT، از SS استفاده میشود) |
| 13 | Handle Screw | 316 Stainless Steel |
| 14 | Dust Seal | Nylon 6/6 |
| 15 | Locknut | Stainless Steel |
📈 نمودارها (Charts)
- Pressure vs Temperature Curve: نشاندهنده کاهش تدریجی فشار مجاز در دماهای بالا (مطابق گراف کاتالوگ).
- Flow Characteristics Curve: برای دو نوع Stem:
- Blunt Tip: جریان بیشتر در بازشدگی کمتر.
- Regulating Tip: کنترل دقیقتر جریان در محدوده وسیعتر.
🔧 سریها و ابعاد (U6 / U12 / U16 Series)
| سری | سایز | دهانه (Orifice) | Cv | کاربرد معمول |
|---|---|---|---|---|
U6 Series | 1/8″ ~ 3/8″ | 0.177″ | 0.53 – 0.80 | کاربرد عمومی و آزمایشگاهی |
U12 Series | 1/4″ ~1/2″ | 0.250″ – 0.312″ | 0.93 – 1.79 | سیستمهای فرآیندی و گاز صنعتی |
| U16 Series | 1/2″ ~1″ | 0.394″ 0.437″ | 1.59 – 3.55 | سرویسهای بخار و فشار بالا |
⚙️ گزینههای سفارش (How to Order Options)
| پسوند سفارش | توضیح |
|---|---|
| –HT | مدل مقاوم در دمای بالا با Stem و Lower Stem از جنس ASTM A276 Type 316 HT |
| –C3 | مدل تمیزکاری شده مخصوص سرویس اکسیژن (O₂ Cleaned per Parker ES8003) |
| –ST | دسته استنلس استیل (Steel Handle) |
| –QC311 | مطابق با استاندارد ASME B31.1 |

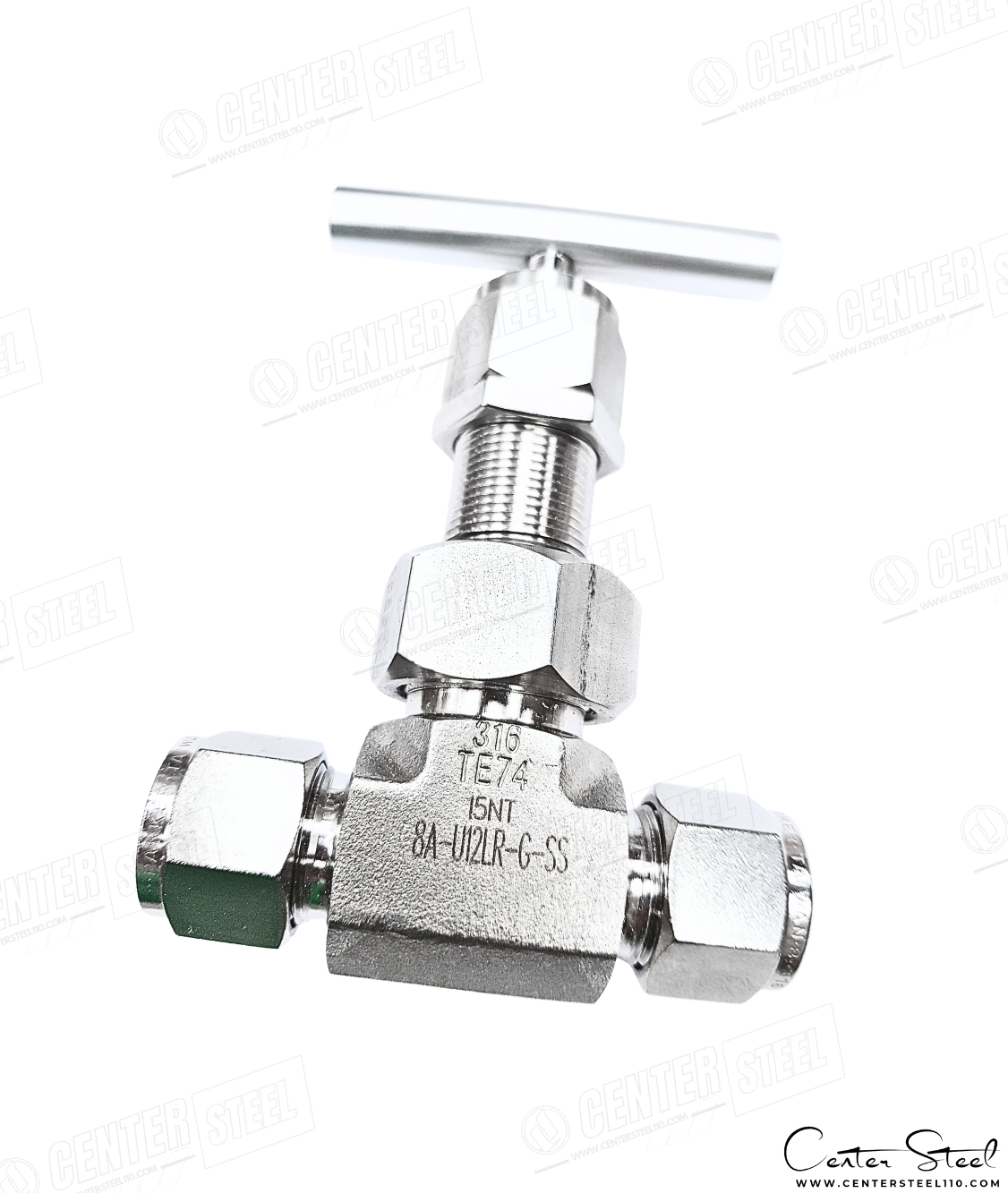

مثال شماره فنی:
4Z-U6AR-G-SS → شیر زاویهای، سایز 1/4″ و سری U6 و Stem تنظیمی و پکینگ Grafoil و بدنه SS316.
🧰 کیتهای تعمیراتی و لوازم جانبی (Maintenance Kits)
| کیت | شامل | کد نمونه |
|---|---|---|
| PTFE Packing Kit | پکینگ PTFE + Dust Seal + دستورالعمل نصب | KIT-U12-T |
| Grafoil Packing Kit | پکینگ Grafoil + Dust Seal + دستورالعمل نصب | KIT-U12-G |
| Panel Mount Kit | مهره و قفل پنلی | U6-LOCKNUT / U12-LOCKNUT / U16-LOCKNUT |
| Handle Kit (SS T-Bar) | دسته + پیچ استیل | U16-BAR-HANDLE-SS |
| Handle Kit (Aluminum) | دسته آلومینیومی + پیچ | U12-BAR-HANDLE-AL</td> |
🧪 کاربردهای نیدل ولو Union Bonnet
- خطوط ابزار دقیق و کنترل فرآیند و آنالایزر
- سیستمهای گاز صنعتی و فشار بالا (H₂ و N₂ و O₂ و CNG و گازهای میکس)
- کنترل فلو سیالات گاز و مایع
- جهت استفاده در عملگرها و تجهیزات کنترلی
- سرویس بخار و دو فازی ( Steam / Condensate)
- صنایع نفت و گاز و پتروشیمی و نیروگاههای انرژی
- تجهیزات آزمایشگاهی و تست فشار و و کنترل سیالات
- واحدهای تولید توان و نیروگاهها
⚠️ نکات نگهداری
- شیر باید بهآرامی باز و بسته شود تا از آسیب به Stem جلوگیری گردد.
- هنگام نصب، از ابزار استاندارد و گشتاور مناسب استفاده شود.
- پکینگها و اورینگها باید در فواصل زمانی معین بررسی شوند.
- در سرویس اکسیژن، تنها از مدل –C3 Cleaned استفاده گردد.

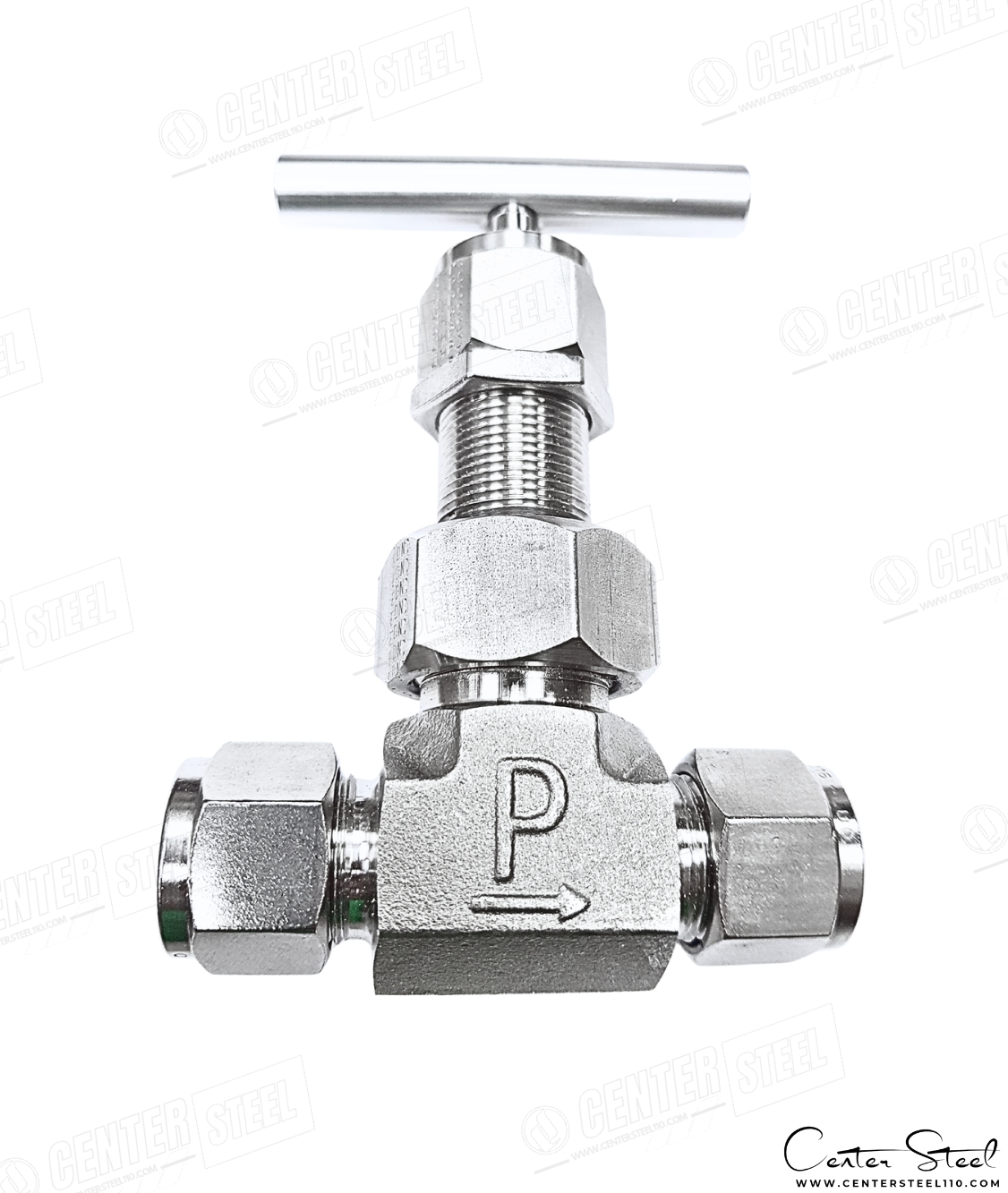

⚠️ نکات تشخیص محصول اصل Parker
- حک برجسته <P> برند پارکر بر روی بدنه حکاکی لیزری پارت نامبر و متریال روی بدنه.
- کیفیت ماشینکاری و پولیش بالا بدون پلیسه.
- بستهبندی اصلی با لیبل Parker Hannifin.
- حرکت نرم Stem و عدم نشتی در حالت بسته.
💡 توصیه حرفهای
- انتخاب نوع Stem (R یا B) و نوع پکینگ (PTFE و Grafoil) باید بر اساس نوع سیال و دما و فشار کاری انجام شود.
- برای سرویسهای با دمای بالا یا بخار، از مدلهای Grafoil –HT Option استفاده کنید.
- از نمونههای بدون برند یا فاقد تست نشتی اجتناب نمایید.
