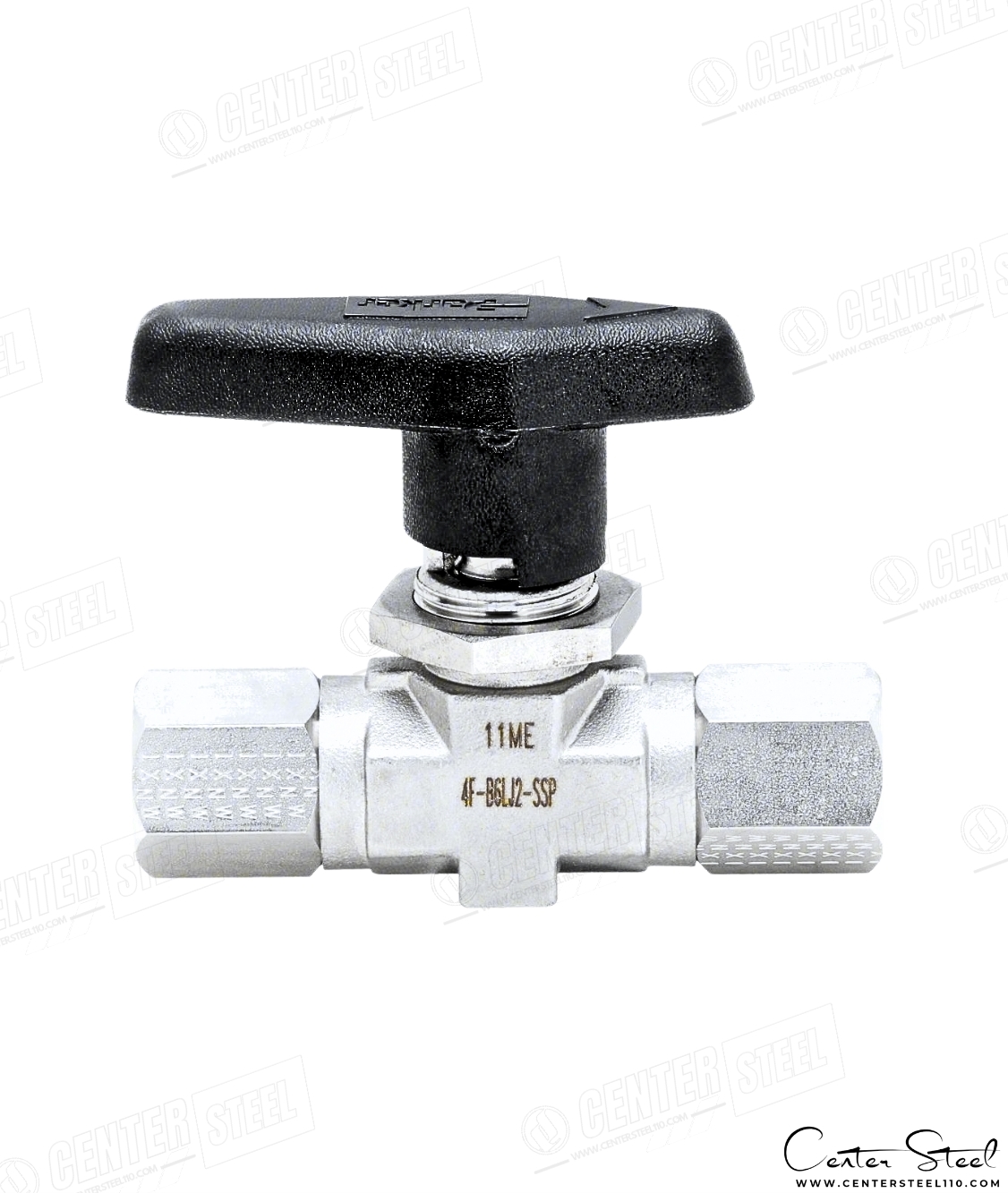

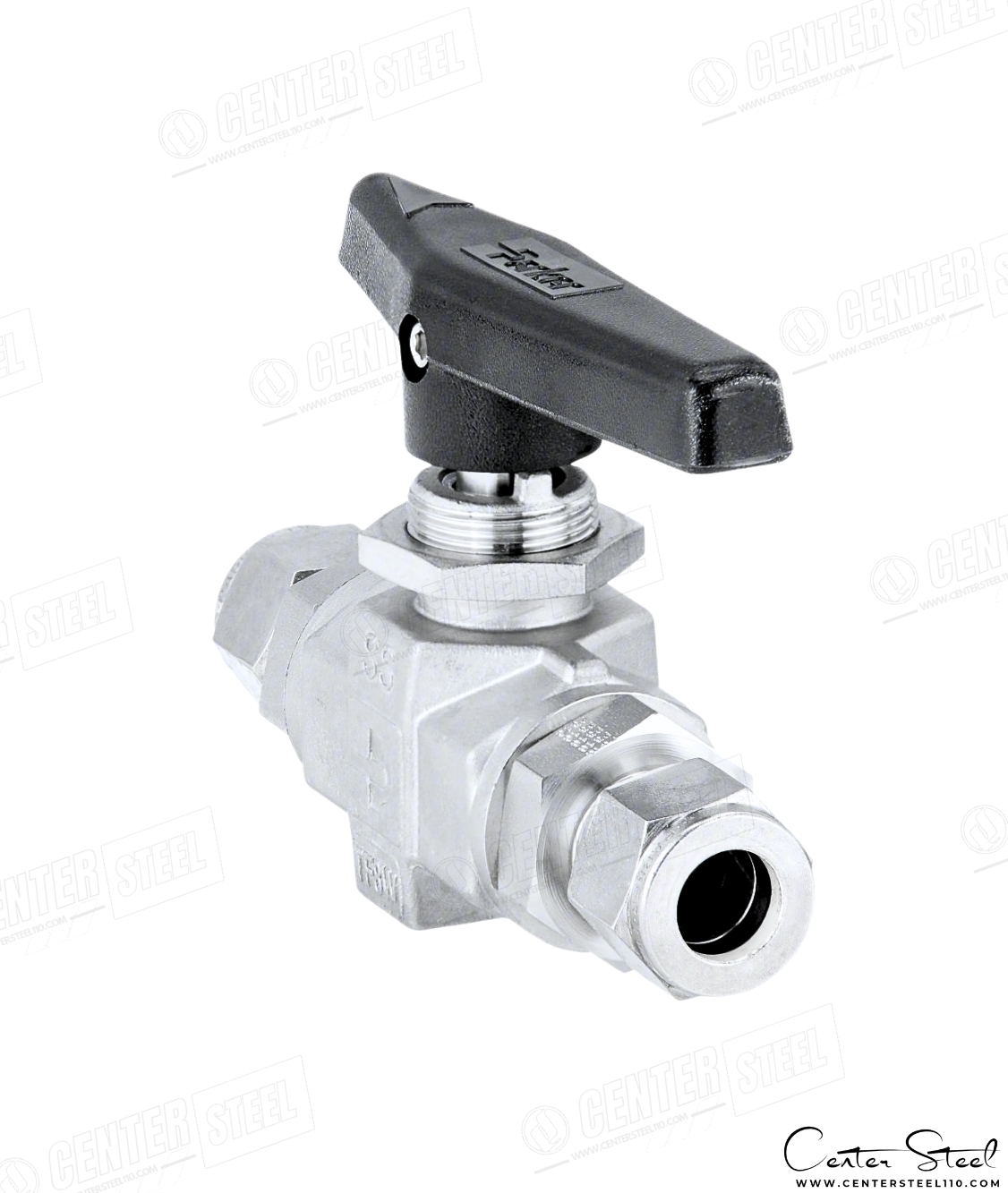

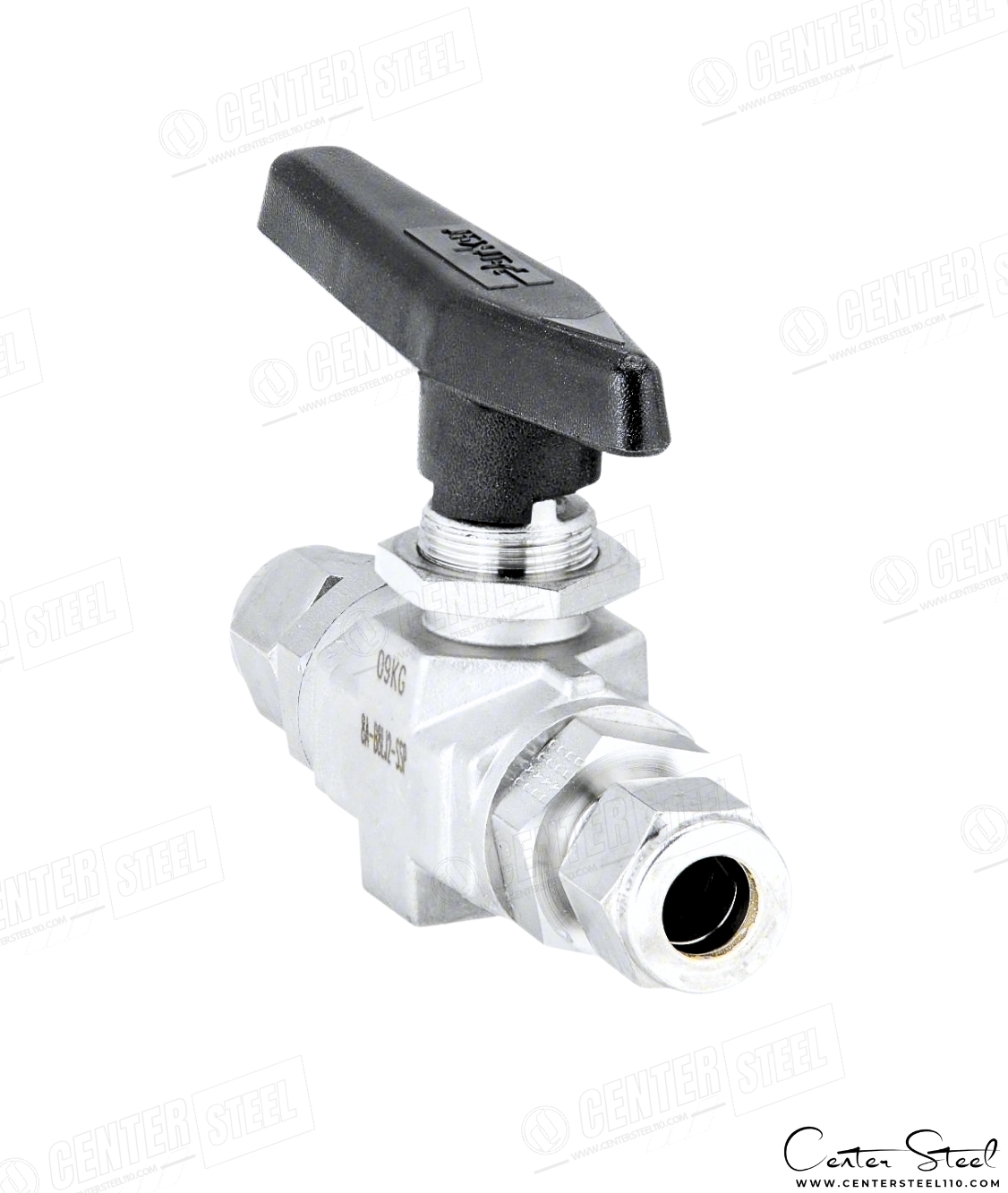

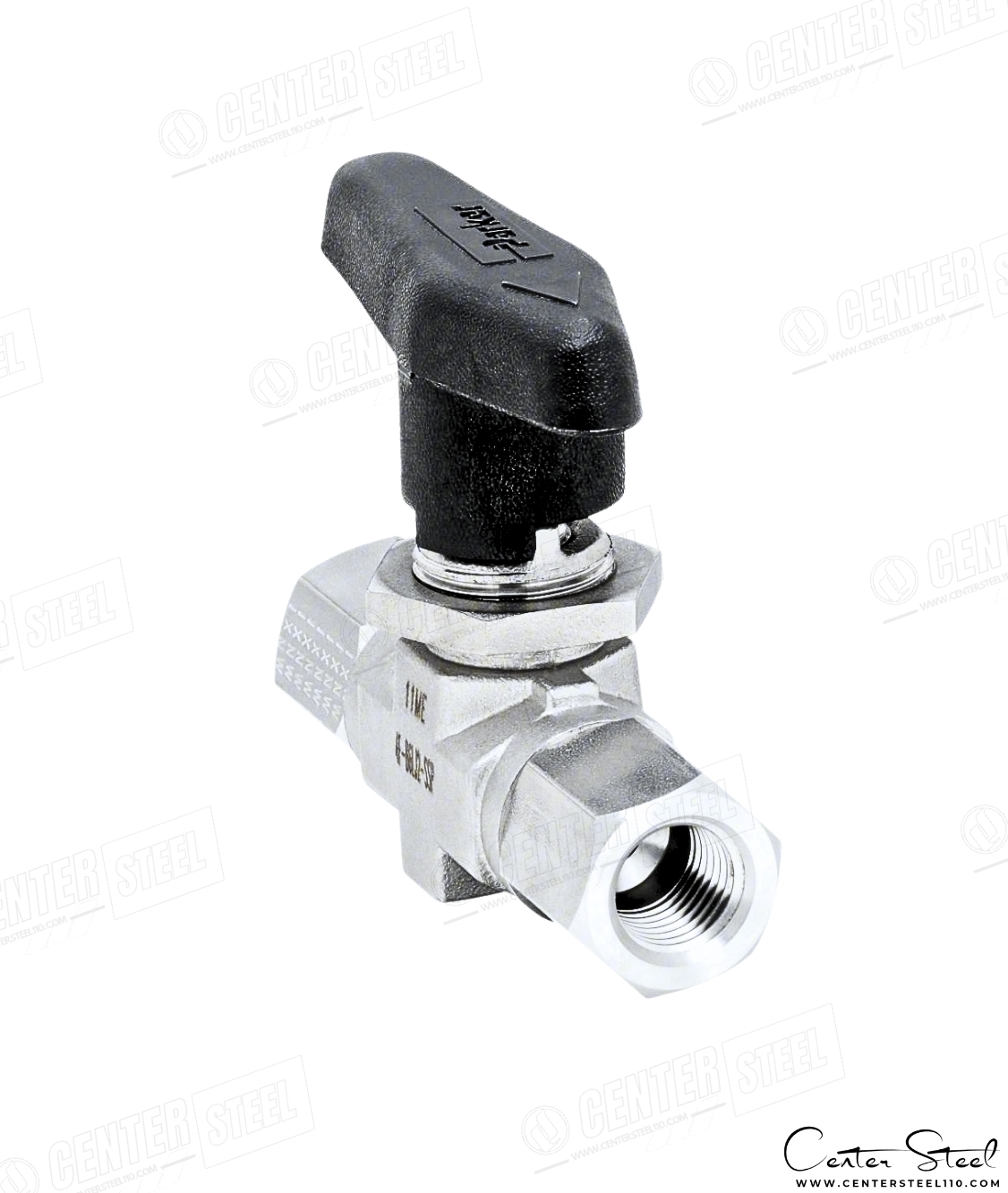

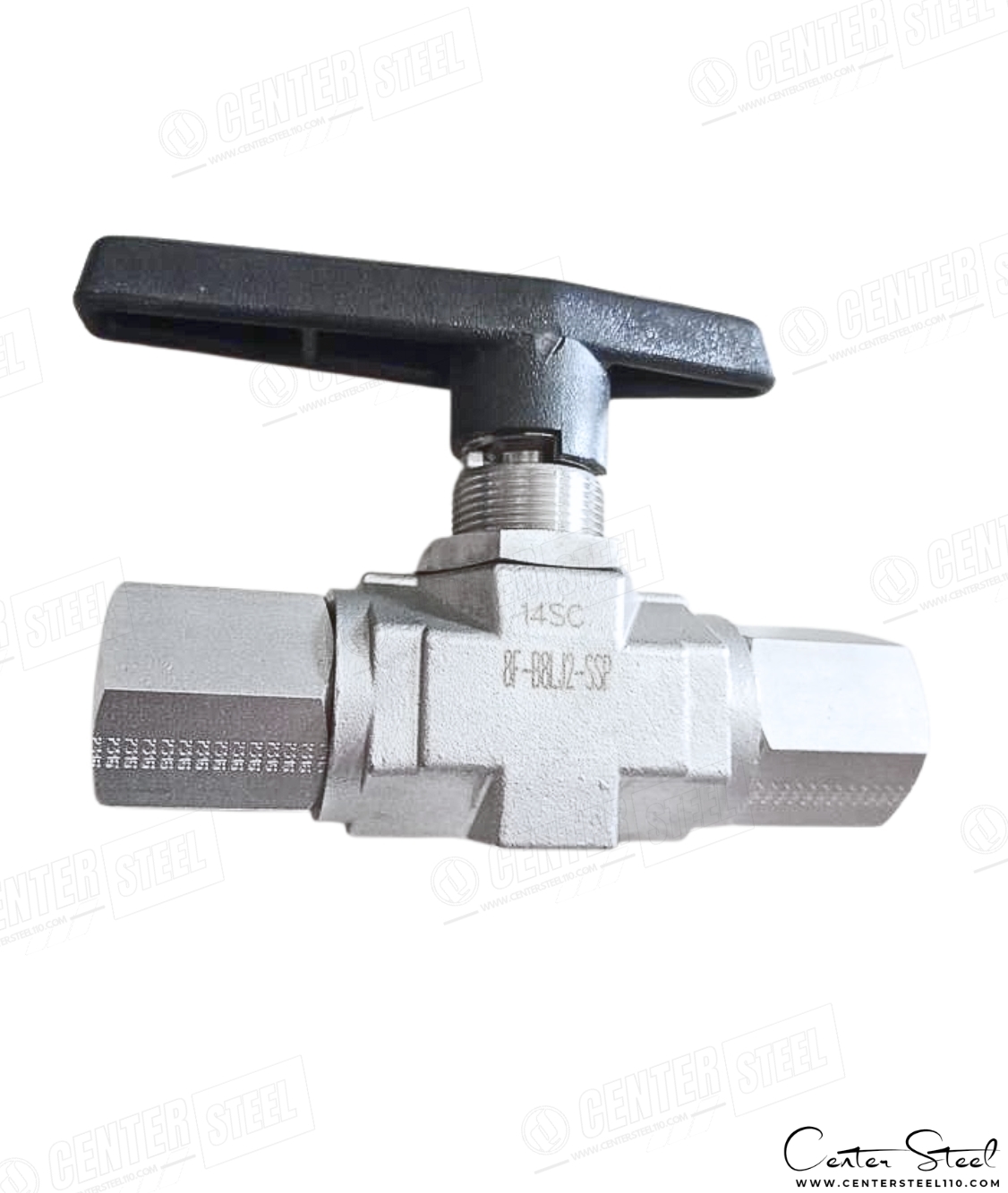

Ball Valve B Series Working Pressure Up to 6000Psi
شیر توپی یا بال ولو ( Ball Valve ) سری B برند Parker Hannifin از نوع Forged Body Ball Valve طراحی شده و برای قطع و وصل سریع و ایمن جریان سیال در سیستمهای فرآیندی و ابزار دقیق (Instrumentation) به کار میرود.
این ولوها در مدلهای دوطرفه (Two-Way) و سهطرفه (Three-Way) عرضه شده و با طراحی دقیق و استفاده از فنر بارگذاریشده بر روی سیتها (Spring-Loaded Seats)، آببندی مطمئن، گشتاور پایین، و عملکرد طولانیمدت را حتی در فشارهای بالا تا 6000Psi تضمین مینمایند.
این سری یکی از پرکاربردترین ولوهای صنعتی در صنایع نفت، گاز، پتروشیمی، نیروگاهی، و سیستمهای گاز صنعتی است.
⚙️ ویژگیهای کلیدی بال ولو یا شیر توپی (B Series Ball Valve) برند Parker
- طراحی Free-Floating Ball جهت جبران سایش سیت و کاهش گشتاور عملکرد
- فشار کاری حداکثر تا 6000Psi – 414Bar برای بدنه استنلس استیل و 3000 psi (207 bar) برای بدنه برنجی ,مونل و هستلوی
- محدوده دمای کاری گسترده تا 350°F (177°C) (بسته به جنس سیت و پکینگ)
- ساختار Bi-Directional Flow برای عبور جریان از هر دو جهت
- مکانیزم Spring-Loaded Seats در مدلهای مخصوص (B6 و B8 Series)
- قابل نصب روی پنل (Panel Mounting)
- قابلیت اتصال به عملگرهای پنوماتیک یا برقی

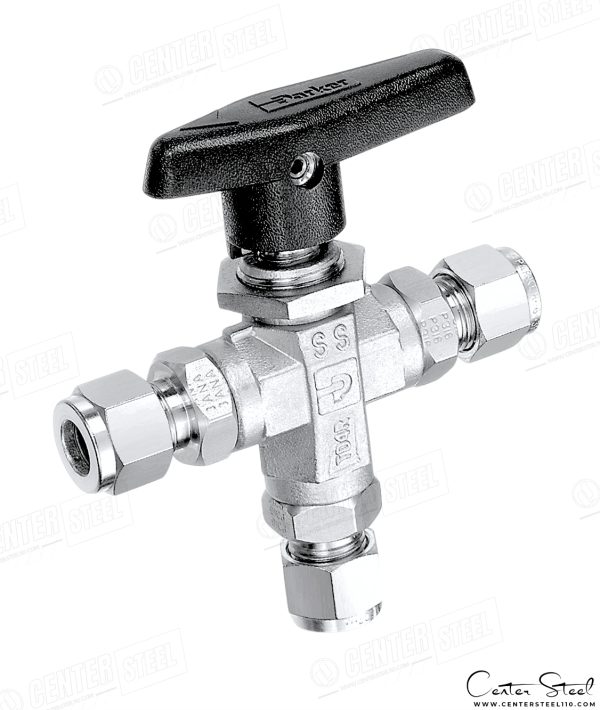

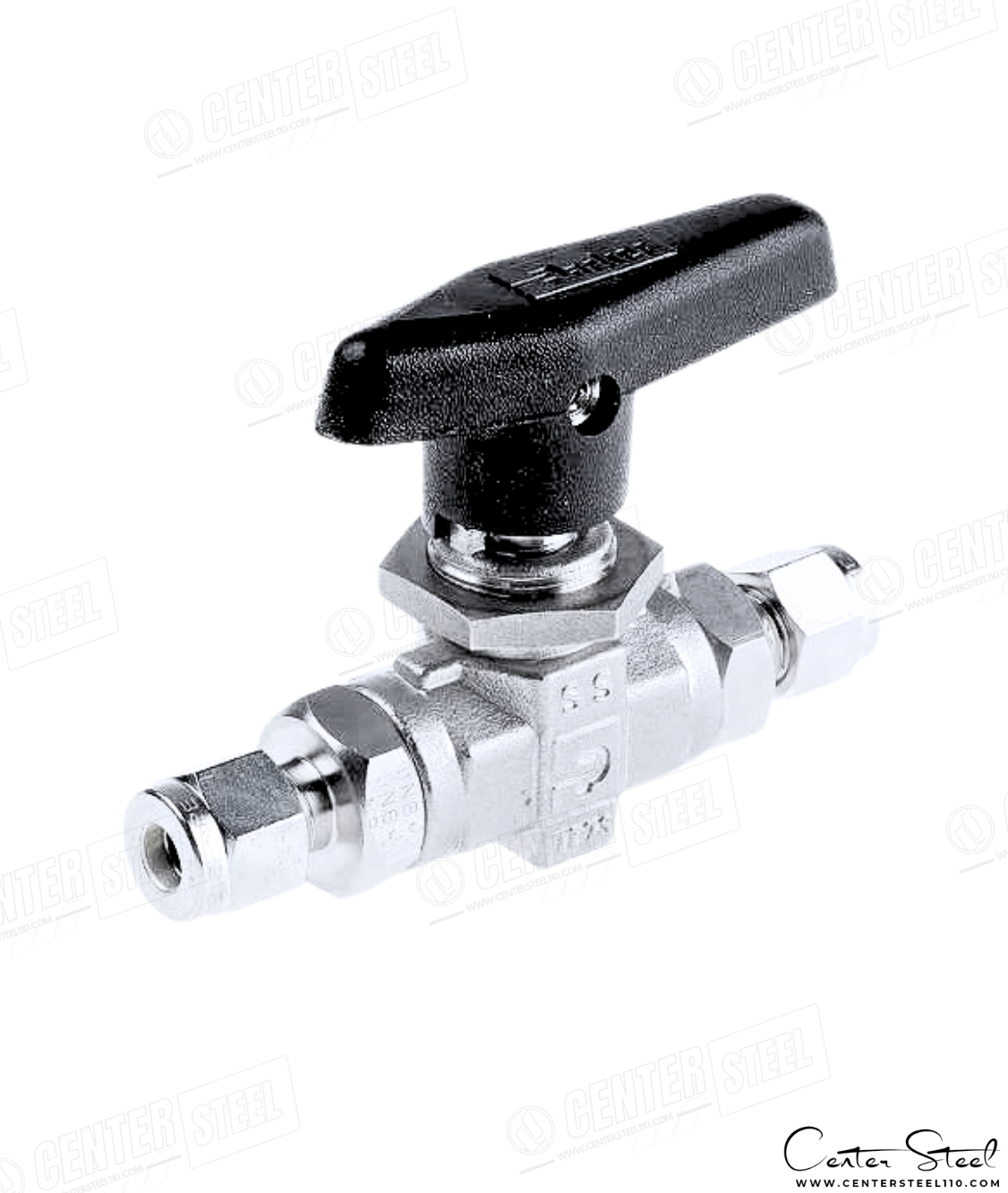

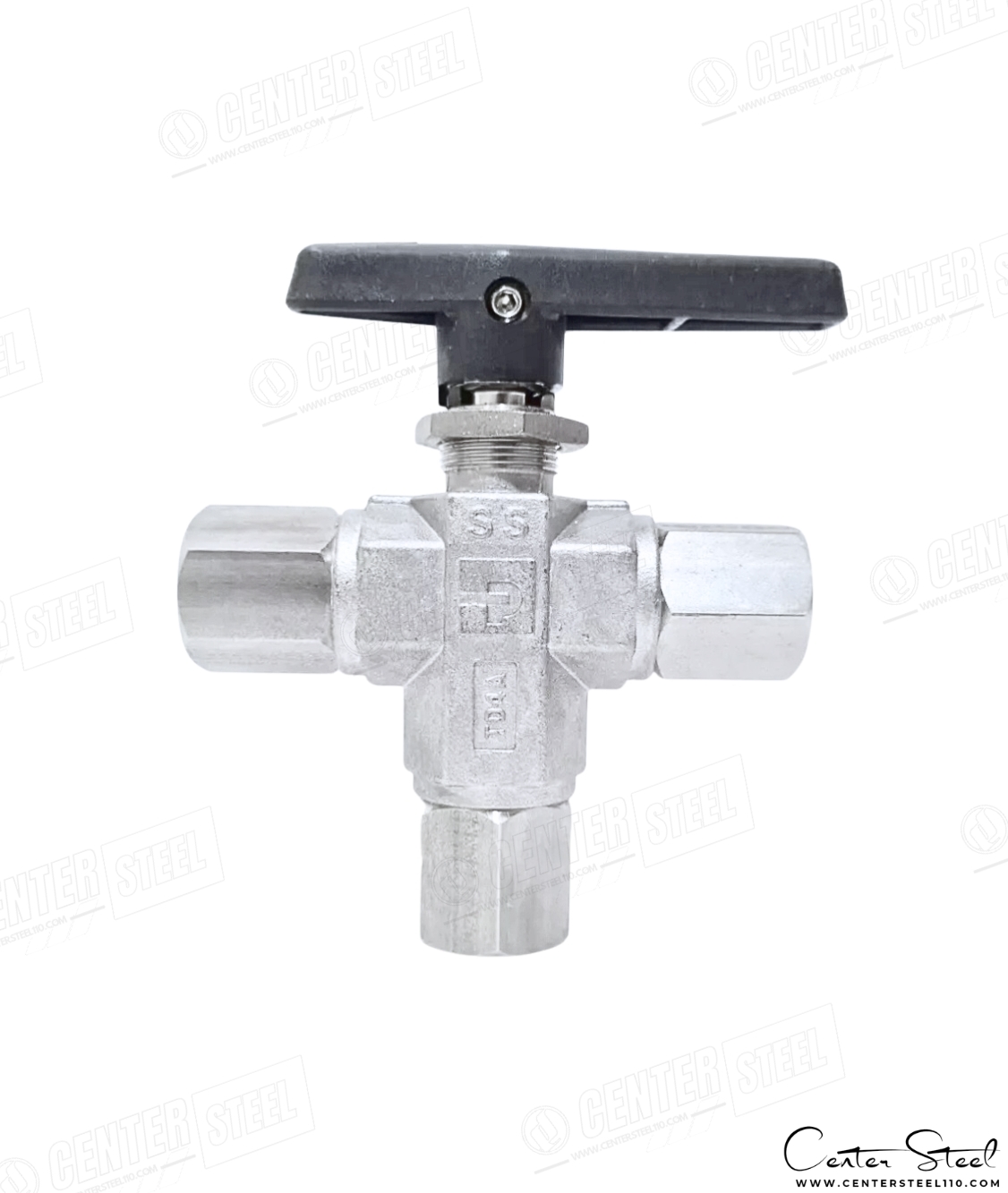

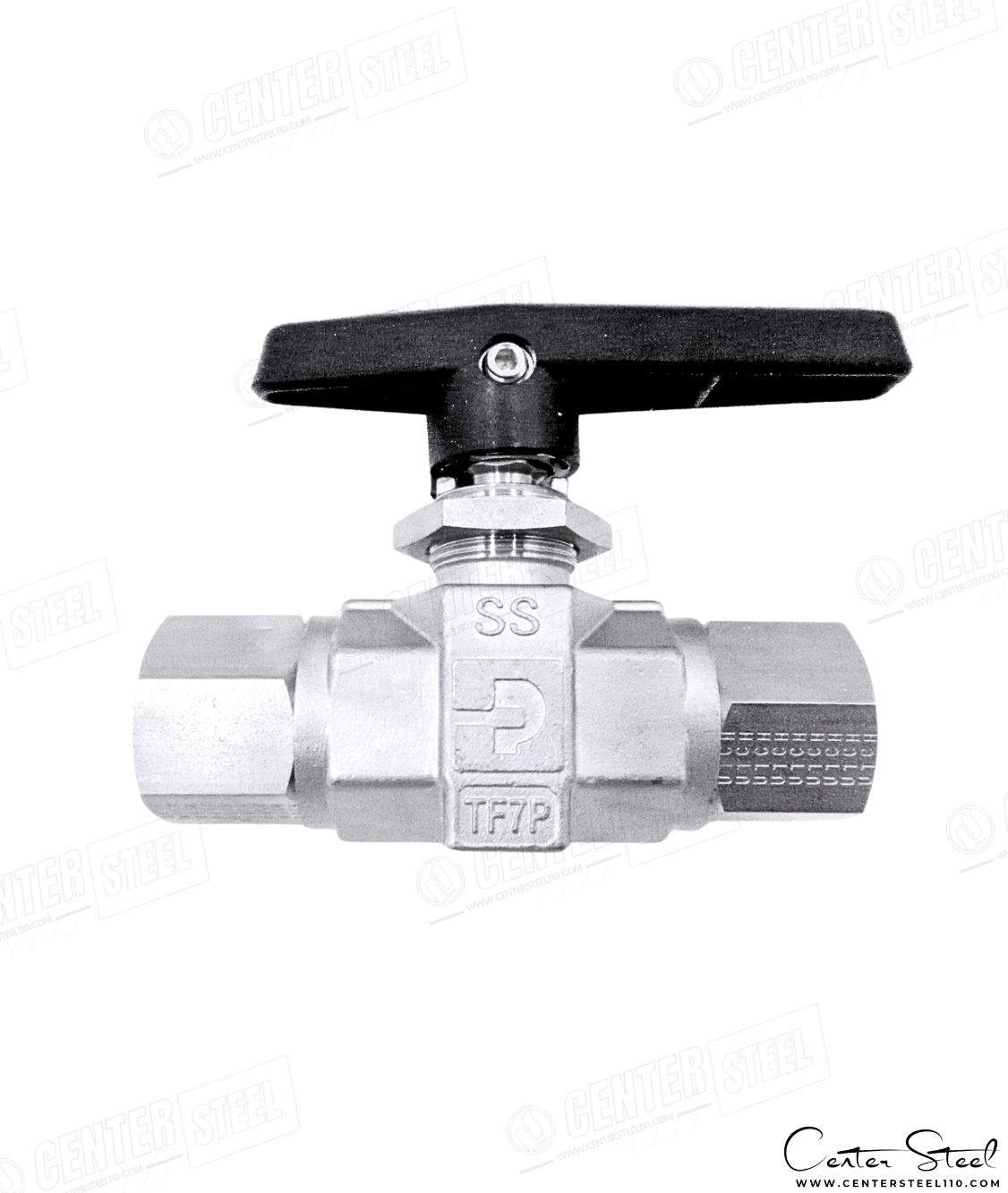

- دارای مدلهای Two-Way، Three-Way Diverter و Three-Way Selector
- تست فشار و نشتی طبق استاندارد API 598 / ASME B16.34
📊 جدول مشخصات فنی بال ولو یا شیر توپی سری B
| ویژگی | توضیحات |
|---|---|
| حداکثر فشار کاری (Working Pressure) |
|
حدوده دمای کاری (Temperature Range) | 65°F ~ 350°F- |
| نوع جریان (Flow Pattern) | Two-Way (Straight) Three-Way (Diverter/Selector |
| متریال سیت (Seat Material) | PTFE، PCTFE، PEEK |
| متریال اورینگ آببندی (O-Ring Seal Material) |
سفارشی:
|
| نوع اتصال (End Connections) | Tube Fitting ، NPT Male/Female ( ASME 1.20.1) BSPP، ISO، VCR، VCO |
| استانداردها (Standards) | ASME B16.34، ISA S75.02، API 598 |
🔹 ساختار و متریال اجزای بال ولو یا شیر توپی سری B
| قطعه | جنس (Stainless Steel) | جنس (Brass) |
|---|---|---|
| Connector O-Ring | PTFE | PTFE |
| Seat Retainer | ASTM A276 Type 316 | ASTM B16 Alloy C36000 |
| Seat | PTFE / PCTFE / PEEK | PTFE / PCTFE / PEEK |
| Ball | ASTM A276 Type 316 | ASTM B283 Alloy C37700 |
| Body | ASTM A351 CF3M (316) | ASTM B283 Alloy C37700 |
| Stem | ASTM A276 Type 316 | – |
| Packing Nut | ASTM A479 Type 316 | ASTM B453 Alloy C34000 |
| Handle | Nylon 6/6 (مشکی یا سفارشی رنگی) | Nylon 6/6 |
| Retainer & Stem Seal | PTFE | – |
🧪 کاربرد Ball Valve Parker B-Series
- سیستمهای ابزار دقیق (Instrumentation Systems)
- کنترل جریان در خطوط گاز، بخار و سیالات خورنده
- صنایع نفت، گاز و پتروشیمی (Onshore/Offshore)
- سیستمهای گاز صنعتی (N₂, O₂, H₂, CNG)
- واحدهای فرآیندی و پالایشگاهی
- سیستمهای بخار و خنککاری
- خطوط تست فشار و تجهیزات آزمایشگاهی
🔧 نکات نصب و نگهداری
- شیر باید فقط در وضعیت کاملاً باز یا کاملاً بسته (Fully Open / Fully Closed) کار کند.
- برای رزوهها از نوار PTFE Tape یا مایع آببندی استاندارد استفاده شود.
- سیتها و اورینگها باید به صورت دورهای در سرویسهای سنگین بررسی شوند.
- برای سرویس اکسیژن از مدلهای O₂ Cleaned -C3 Suffix استفاده کنید.
- کیتهای تعمیراتی شامل Seats، O-Rings، Packing بهراحتی قابل تعویضاند.
- هیچگاه قیمت را بر کیفیت اولویت قرار ندهید چرا که هزینه های جانی و مالی پس از استفاده از محصول تقلبی قابل جبران نیست .
⚠️ نکات تشخیص محصول اصل Parker

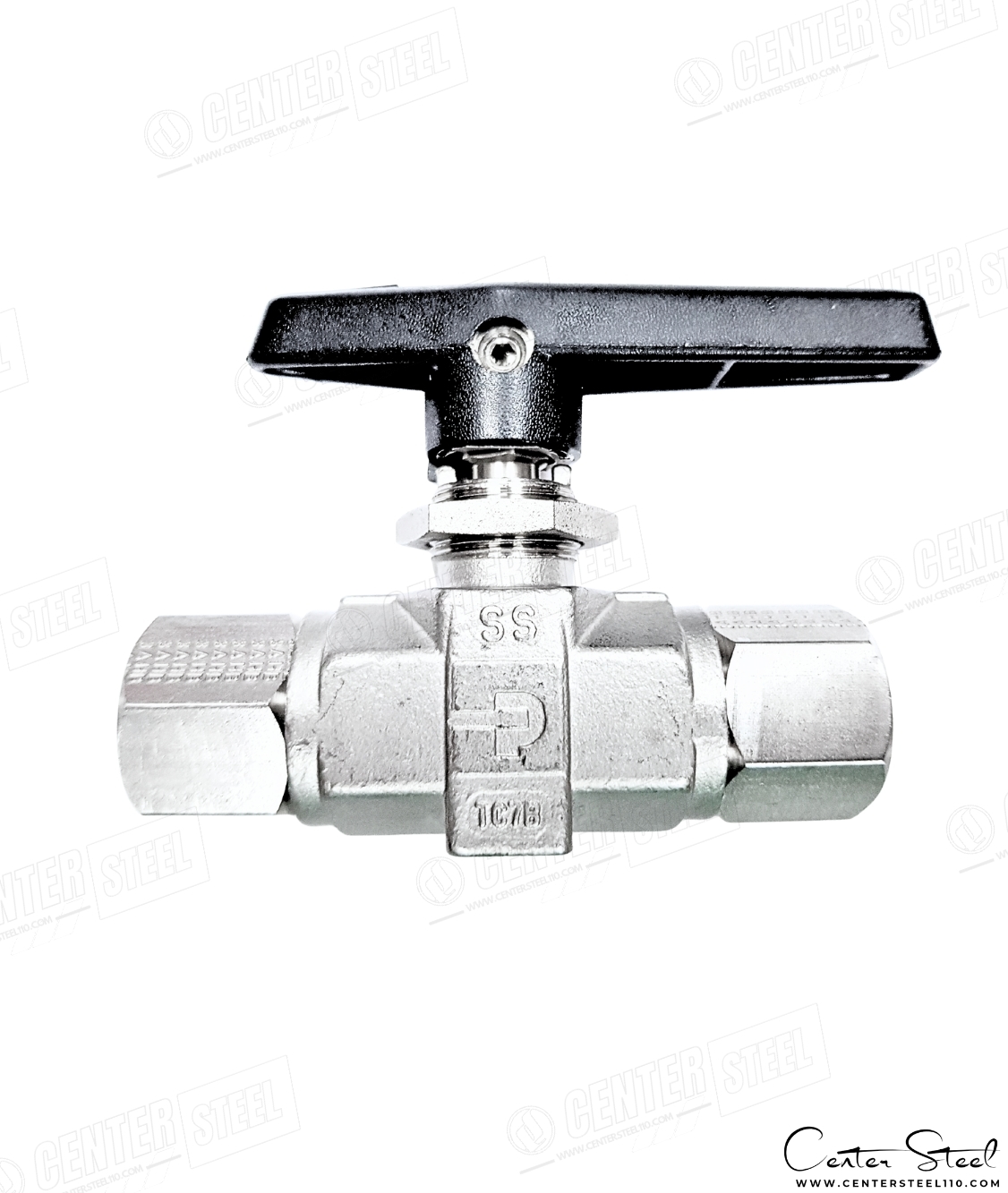

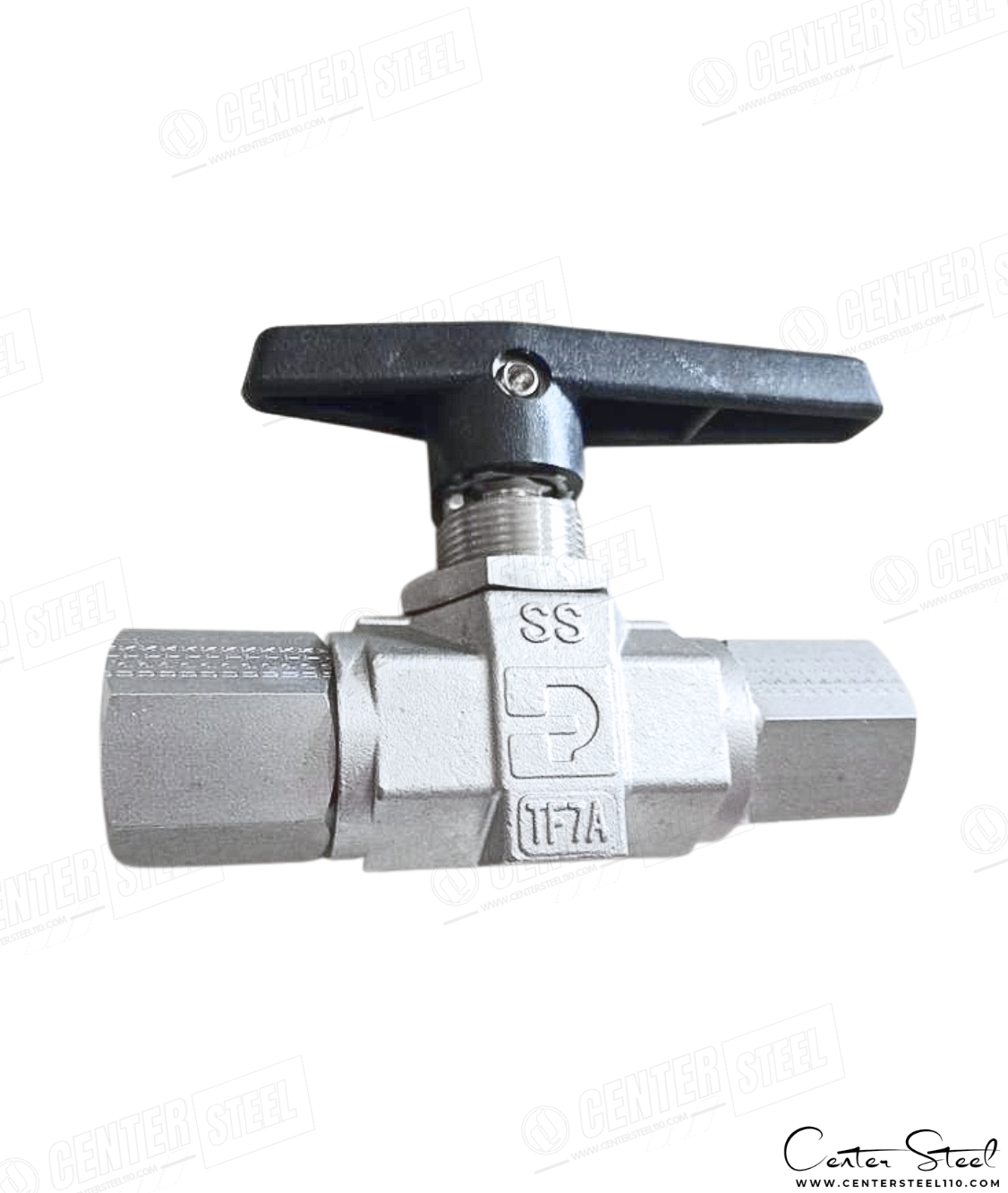

- لوگوی «P» برند Parker به صورت برجسته روی بدنه محصول اصلی نقش بسته است و پارت نامبر و اینکه ساخت آمریکا در بخش پشتی آن حکاکی لیزری شده است هرچند ممکن است در تولیدات قدیمیتر حکاکی پارتنامبر وجود نداشته باشد و فقط به طرخ برجسته لوگو باید بسنده کرد.
- کیفیت ساخت و پرداخت سطح بالا – ماشینکاری دقیق و بدون پلیسه.
- حرکت نرم و بدون نشتی در بال ولو اصلی؛ نمونههای غیر اصل دارای گشتاور بالا و نشتی محسوس هستند.
- استفاده از متریال استاندارد ASTM / ASME در تمام قطعات (316SS، PTFE، PEEK).
💡 توصیه حرفهای
- قبل از سفارش، فشار، دما و نوع سیال را با مشخصات فنی سری B مطابقت دهید.
- از خرید ولوهای بدون برند یا فاقد استاندارد خودداری نمایید.
- برای افزایش عمر کاری، از کیتهای نگهداری اصلی Parker استفاده کنید.
