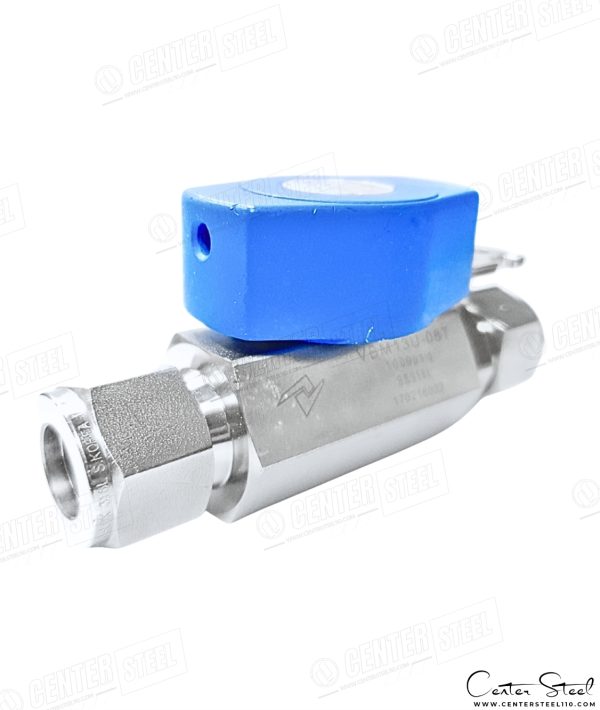

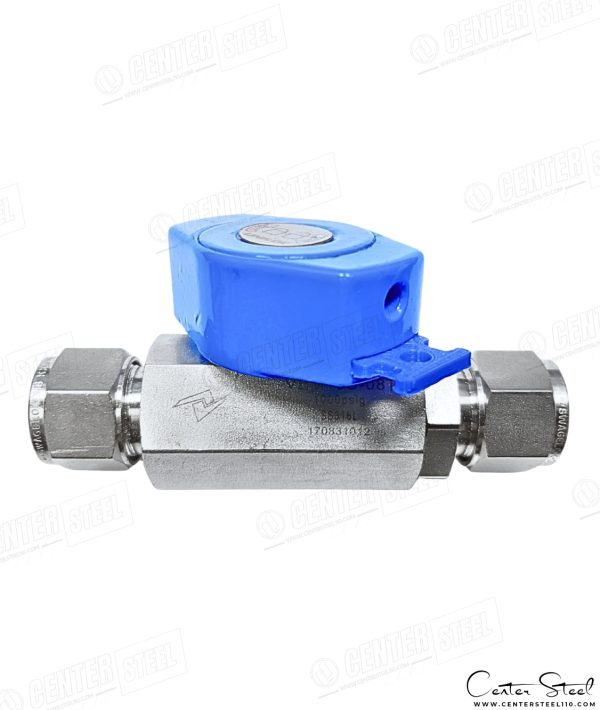

Key Operation Ball Valve 1000 Psi (69 Bar ) VBM1 Series
بال ولو کلیدی (Master Key Ball Valve) سری VBM1 از برند UNILOK یک شیر توپی ایمنی با مکانیزم قفل Master Key بوده که بهمنظور جلوگیری از دستکاری غیرمجاز و خطاهای اپراتوری و تأمین ایمنی عملیاتی در سیستمهای ابزار دقیق طراحی شده است.
این شیر با بدنه از 316SS و نشیمنگاه PTFE یا PEEK و طراحی توپی و قابلیت قفل دسته در وضعیت باز یا بسته، تحمل فشار کاری 1000Psi (69Bar) را دارد و دارای اتصالات Tube Fitting مطابق استاندارد UNILOK میباشد.
⚙️ ویژگیهای بال ولو کلیدی سری VBM1

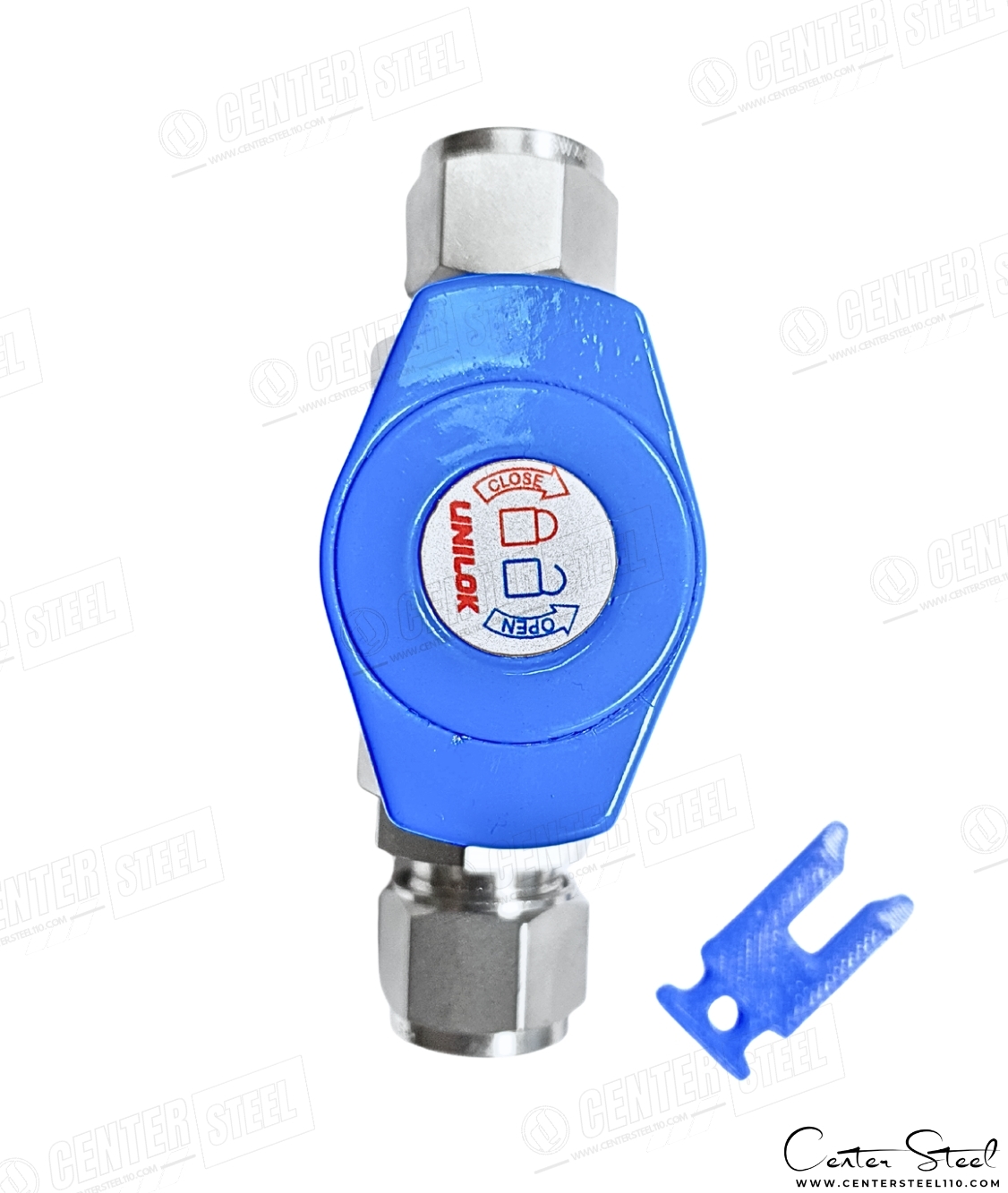

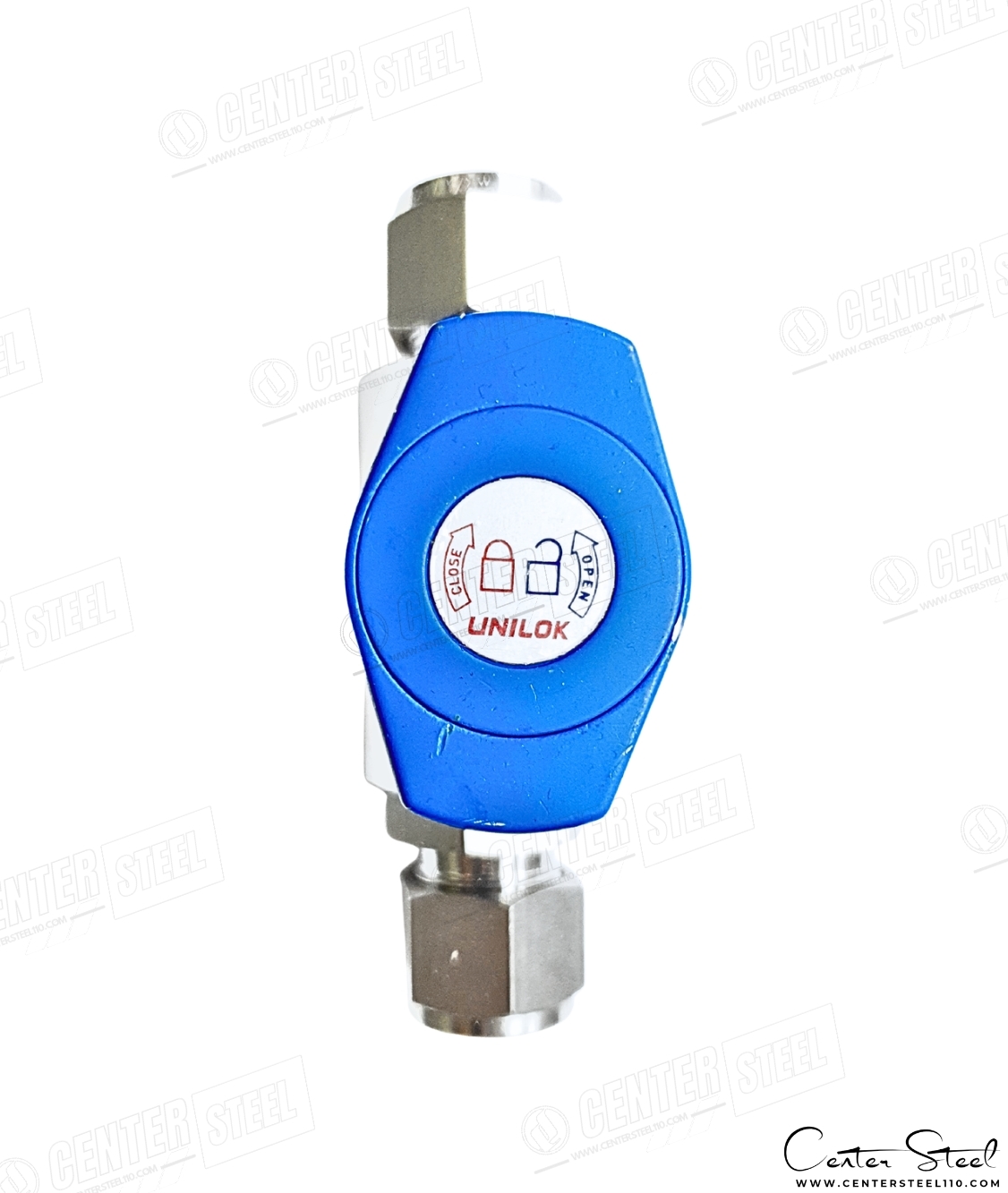

- دسته قفلدار قابل قفل شدن در وضعیت Open یا Close
- فشار کاری 1000Psi (69 bar) در دمای 100 درجه فارنهایت
- بدنه و بال و استم با متریال 316 Stainless Steel
- طراحی کامپکت با گشتاور عملکردی بسیار پایین
- اتصال Tube Fitting اختصاصی UNILOK
- اوریفیس بین 9.0mm تا 16.0mm
- تست 100٪ نشتی با نیتروژن در فشار 1000psig
- قابلیت نصب آسان در خطوط ابزار دقیق و خطوط انتقال آزمایشگاهی
📊 مشخصات فنی بال ولو کلیدی سری VBM1
(مطابق قالب اصلی – جدول کامل)
| ویژگی | مقدار / توضیحات |
|---|---|
| سری (Series) | VBM1 – Master Key Ball Valve |
| فشار کاری (Working Pressure) | 1000 psig (69 bar) @ 38°C (100°F) – PTFE Seat |
| نوع طراحی (Design Type) | Quarter-Turn Ball Valve + Master Key Lock |
| نوع آببندی (Seat Material) | PTFE (Standard) و PEEK (Optional) |
| متریال بدنه (Body Material) | 316 Stainless Steel |
| اتصالها (End Connections) | UNILOK Tube Fitting (6mm ~ 25mm) |
| اوریفیس (Orifice Range) | 9.0mm – 12.0mm – 16.0mm |
| دمای کاری (Working Temperature) | مطابق منحنی PTFE / TFM در کاتالوگ (تا 445°F بسته به Seat) |
| تست نشتی (Leak Test) | 0.1 cc/min max @ 1000 psig with Air/N₂ |
| استاندارد (Standards) | UNILOK Valve Standard / Material ASTM A276-316 |
🧩 متریال قطعات داخلی بال ولو کلیدی سری VBM1
(مطابق جدول Materials کاتالوگ)
| اجزا | جنس متریال |
|---|---|
| Body | 316SS |
| Guide Pin | 314SS |
| Ball Seat | PTFE |
| Ball | 316SS |
| O-Ring | FKM |
| Connector | 316SS |
| Stem | 316SS |
| Inner Packing | PTFE |
| Outer Packing | PTFE |
| Gland | 316SS |
| Washer | 316SS |
| Handle | Zinc |
| Key | Zinc |
🧪 کاربردهای تخصصی بال ولو کلیدی VBM1
- جلوگیری از باز و بسته شدن اتفاقی خطوط ابزار دقیق
- سیستمهای کنترل و Instrumentation و سیستم های کنترل و آنالایزر
- خطوط گاز آزمایشگاهی و نیتروژن و هوای خشک و گازهای بیاثر و میکس
- پنلهای تیوبینگ و تجهیزات تست و سکوی تحقیقاتی
- تجهیزات صنعتی سبک و سیستمهای کمفشار تا 69 bar
- صنایع نفت و گاز و پتروشیمی و نیروگاه های انرژی
- کاربرد در مناطق پرتردد برای جلوگیری از خطای اپراتور
🔧 نکات نصب و نگهداری (Installation & Maintenance)
- عملکرد شیر تنها با Master Key امکانپذیر است.
- قبل از نصب، از تمیزی اتصالات و عدم وجود ذرات سخت اطمینان حاصل کنید.
- نشتیهای احتمالی معمولاً ناشی از آسیب Seat (PTFE/PEEK) یا پکینگ است.
- در سرویسهای مداوم، بازدید دورهای دسته قفلدار توصیه میشود.
- فشار کاری طبق نمودار فشار–دما رعایت شود.
⚠️ نکات تشخیص محصول اصل UNILOK
- حکاکی لیزری UNILOK + VBM1 + مشخصات اتصال روی بدنه
- کیفیت یکنواخت دسته Zinc با طراحی اختصاصی
- رزوهها و سطوح ماشینکاری شده با پرداخت دقیق
🧰 توصیه حرفهای
- برای دماهای بالاتر از 120°C، توصیه میشود Seat = PEEK (PK) انتخاب شود.
- در خطوطی که نباید بدون اجازه بسته شوند، Open-Lock Type بهترین انتخاب است.
- در خطوطی که نباید بدون اجازه باز شوند، Close-Lock Type توصیه میگردد.
- برای سیستمهای دارای لرزش، استفاده از Tube Fitting اصل UNILOK باعث جلوگیری از نشتی میشود.
