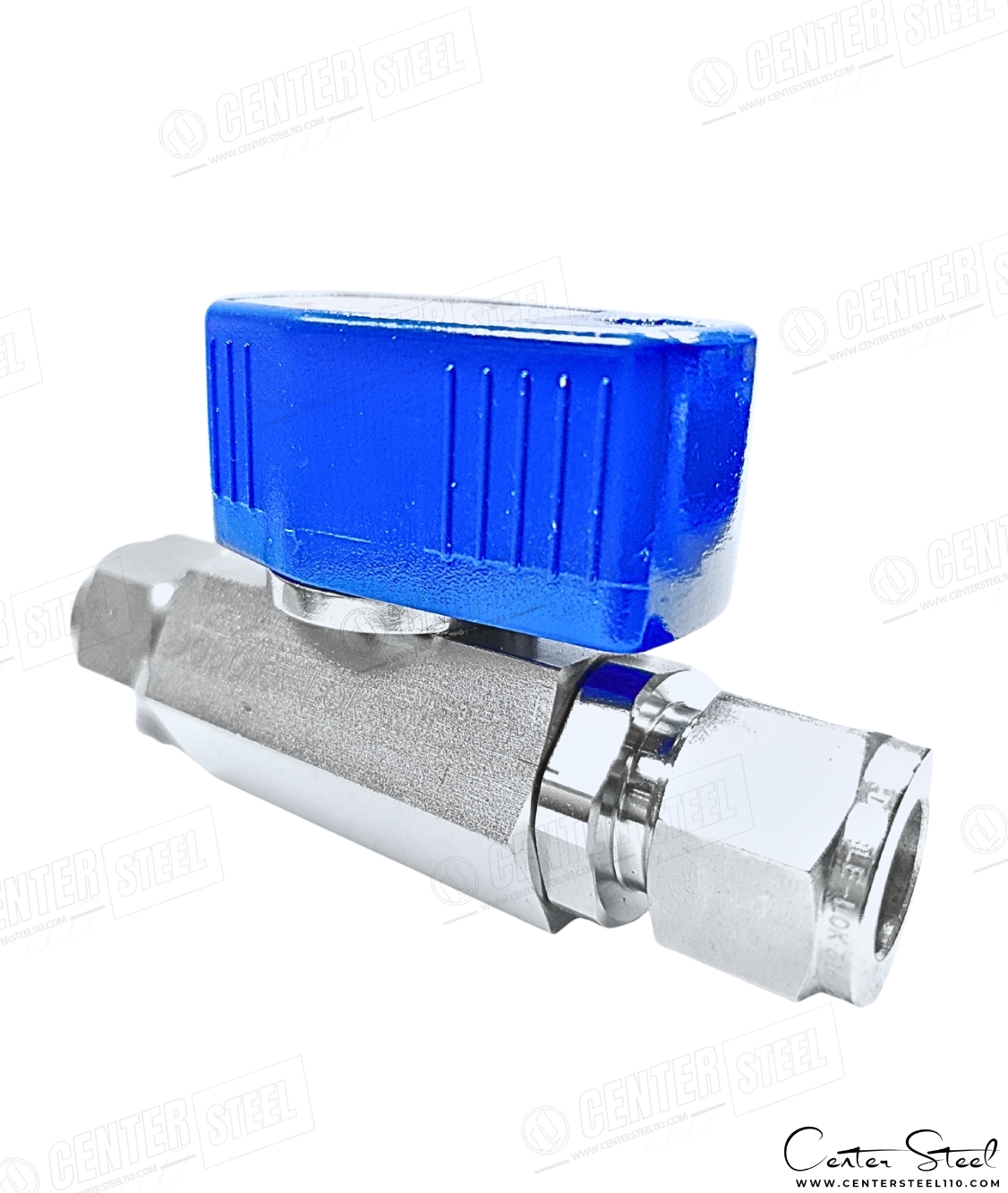

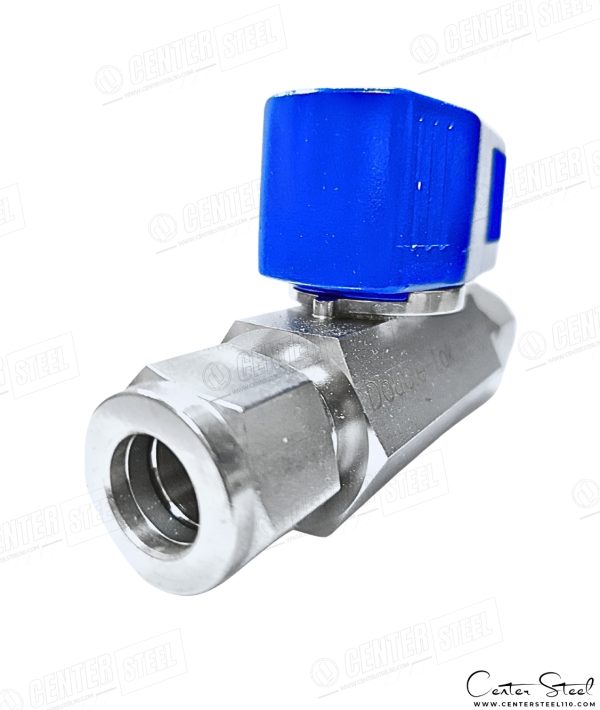

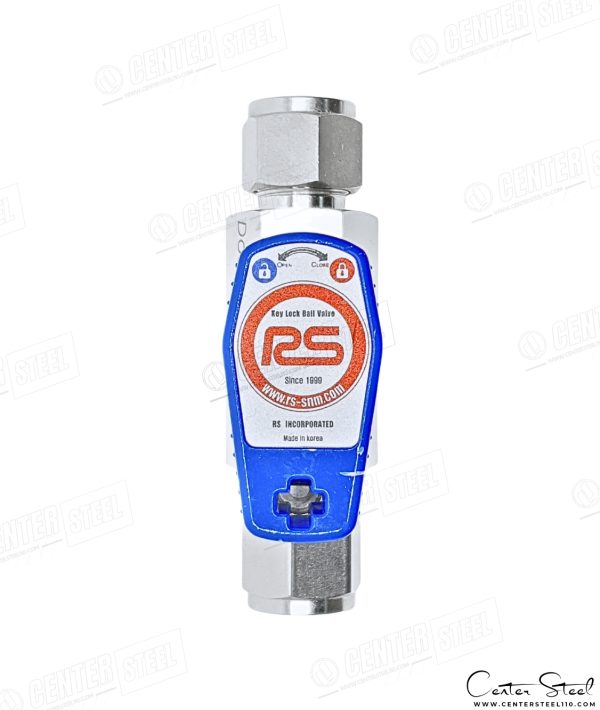

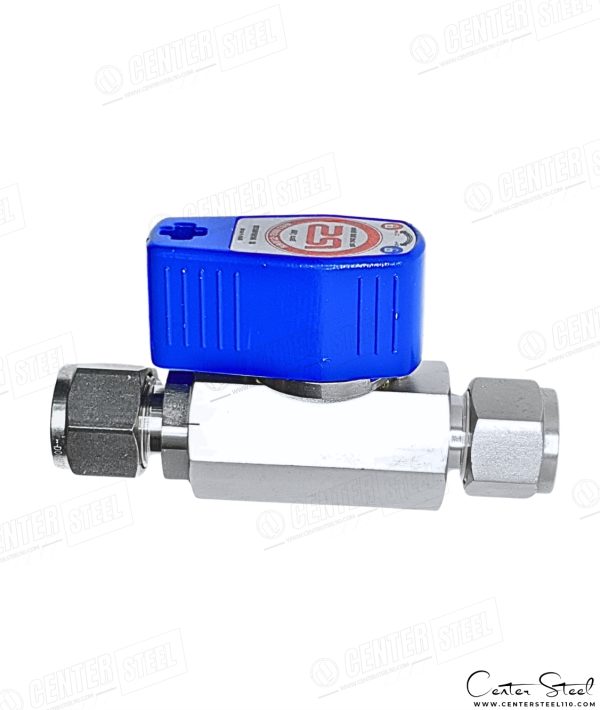

Low Pressure Master Key Ball Valve 1000 Psi (69 Bar) DBVK Series
بال ولو قفل دار سری DBVK برند Double-Lok یک شیر توپی با قابلیت عملکرد توسط کلید مخصوص (Master Key) است که برای جلوگیری از باز و بسته کردن ناخواسته شیر، خطاهای انسانی، دستکاری غیرمجاز و افزایش ایمنی سیستم طراحی شده است.
این ولو در سیستمهای ابزار دقیق، گازهای صنعتی، خطوط آزمایشگاهی، سرویسهای عمومی و کاربردهایی که نیاز به قفل ایمنی مکانیکی دارند استفاده میشود.
بدنه از استنلس استیل 316 با استاندارد ASTM A276 ساخته شده و با توجه به طراحی دقیق، فشار کاری 1000 psig (69 Bar) را تحمل میکند.
این ولو در انواع اتصالات Tube Fitting، NPT، BSP و سایزهای 1/4″ تا 1″ قابل ارائه است.
⚙️ ویژگیهای کلیدی بال ولو قفل دار سری DBVK
- قابلیت قفل مکانیکی در دو حالت باز و بسته با Master Key
- فشار کاری 1000Psi (69Bar) @70°F
- طراحی کامپکت و سبک با گشتاور عملکردی پایین
- قابل انتخاب در انواع اتصالات Tube Fitting و رزوهای (NPT/BSPT)
- بدنه تماماستیل 316 مطابق ASTM
- مقاومت عالی در برابر خوردگی، دما و فشارهای متعارف
📊 مشخصات فنی بال ولو قفل دار سری SBVL210
| ویژگی | مقدار / توضیحات |
|---|---|
سری (Series) | DBVK – Key Operation Ball Valve |
فشار کاری (Working Pressure) | 1000Psi @ 70°F 69Bar @ 21°C |
دمای کاری (Working Temp) | 32°F to 445°F 0°C to 232°C |
نوع طراحی (Design Type) | Quarter-Turn Ball Valve with Master Key |
متریال بدنه ( Body Material) | Stainless Steel 316 ASTM A276-316 |
اتصالات (End Connections) | Tube Fittings / Male–Female NPT / BSPT Thread |
اوریفیس (Orifice Size) | 5.0 ~ 16.0 mm |
تست نشتی (Leak Test) | تست با نیتروژن در 1000 psig – نرخ نشتی مجاز: 0.1 cm³/min |
🧩 متریال قطعات داخلی بال ولو قفل دار Double-lok
| اجزا | جنس متریال (مطابق کاتالوگ) |
|---|---|
| Body (بدنه) | A276-316 |
| Stem (استم) | A276-316 |
| End Connector (اتصال انتهایی) | A276-316 |
| Ball (گوی داخل) | A276-316 |
| Ball Seal | PTFE |
| Connector Seal | PTFE |
| Lower Stem Seal | PTFE |
| Upper Stem Seal | PTFE |
| Stem Washer | A276-304 |
| Nut | Stainless Steel |
| Handle Cap | Aluminum |
| Handle (دسته) | Aluminum |
| Master Key | Zinc |
🧪 کاربردهای تخصصی بال ولو قفل دار Double-lok DBVK
- سیستمهای ابزار دقیق و پایپینگ Low Pressure
- جلوگیری از باز و بسته شدن ناخواسته شیر در لاینهای حساس
- خطوط گاز، هوا، نیتروژن، آرگون، CO₂
- سیستمهای آزمایشگاهی و تجهیزات تحقیقاتی
- دستگاههای اندازهگیری و Sample Panel
- سیستمهای بسته و محیطهای صنعتی که ورود غیرمجاز باید کنترل شود
🔧 نکات نصب و نگهداری (Installation & Maintenance)
- شیر فقط با Master Key قابلیت باز یا بسته شدن دارد.
- پیش از نصب، از تمیز بودن خط اطمینان حاصل کنید.
- در صورت نشتی، ابتدا وضعیت Seat و PTFE Seals بررسی شود.
- از اعمال گشتاور اضافی روی دسته خودداری کنید.
- برای سرویسهای دارای ذرات، از فیلتر اولیه استفاده شود.
- امکان انجام Shell Test طبق درخواست وجود دارد.
⚠️ نکات تشخیص محصول اصل Double-lok

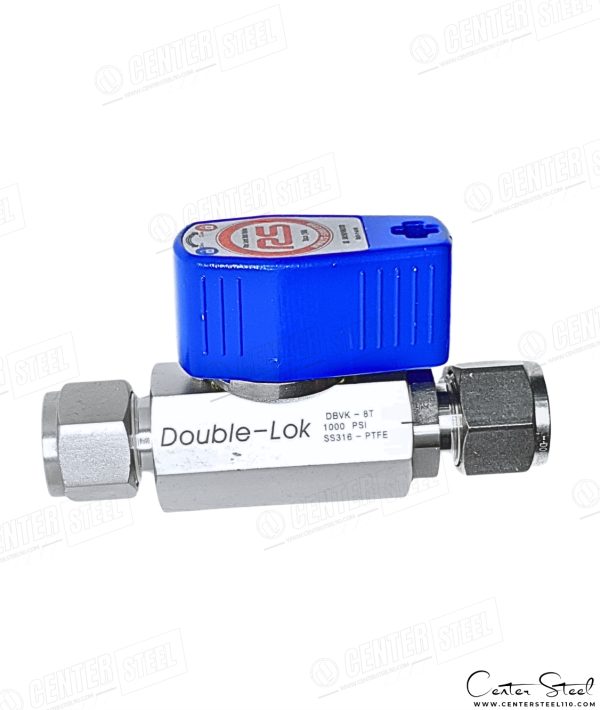

- حکاکی لیزری Double-lok + DBVK + فشار کاری روی بدنه
- سطح صیقلی و ماشینکاری بسیار دقیق
- استفاده از PTFE باکیفیت در نشیمنگاه و آببندی
🧰 توصیه حرفهای
- در محیطهای پرجمعیت یا تجهیزات حساس، این ولو یکی از ایمنترین انتخابها برای جلوگیری از دستکاری غیرمجاز است.
- در پنلهای ابزار دقیق، نوع Tube Fitting پیشنهاد میشود.
- در سیستمهایی که باز شدن بدون اجازه خطرناک است، از نوع Close-Free Type استفاده کنید.
- برای خطوطی که بستن شیر نباید بدون Key ممکن باشد، نوع Open-Free Type توصیه میشود.
