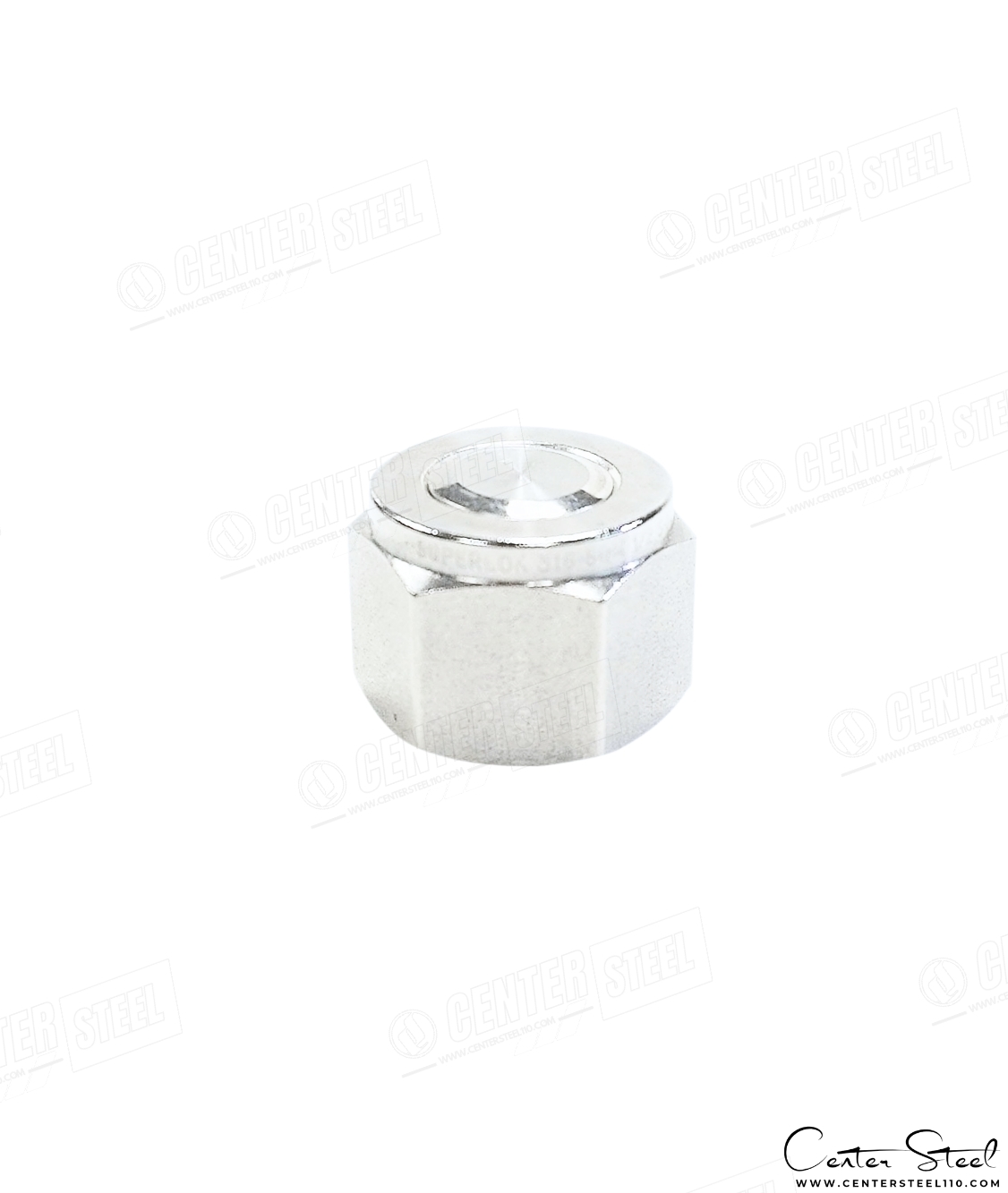

تیوب پلاگ اینچی (Tube Plug – Fractional) یا درپوش اتصالات فشاری ، یکی از اجزای پرکاربرد در سیستمهای تیوبینگ و ابزار دقیق است که برای مسدودسازی اتصالات تیوبینگ در سایزهای اینچی در سیستمهای فرآیندی و ابزاردقیق طراحی شده است. در واقع این اتصال جایگزین مهره و ست فرول شده و بر روی بدنه اتصال مد نظر قرار گرفته و مونتاژ می گردد . این اتصال باعث جلوگیری از نشتی ، ورود آلودگی و ایجاد ایمنی در اتصالاتی میشود که فعلاً نیاز به استفاده از آن وجود ندارد و یا به دلایل فنی نیاز به مسدود کردن دارند.
این قطعه از استنلس استیل ۳۱۶ یا ۳۱۶L (مطابق ASTM A479/276) ساخته شده و با جایگزینی دو فرول (Double Ferrule) و مهره و مونتاژ روی بدنه اتصالات ، یک آببندی کاملاً مطمئن، مقاوم و بدون نشتی را ایجاد میکند.
همچنین برای شرایط فشار و دمای بالا، محیطهای خورنده و سیستمهای حساس ابزار دقیق بهینهسازی شده است.
این محصول یک راهکار ساده، مطمئن و ایمن برای بستن موقت یا دائمی مسیر در سیستمهای حساس فرآیندی و ابزاردقیق فراهم میکند.
⚙️ ویژگیهای کلیدی تیوب پلاگ – Tube Plug
- متریال از استنلس استیل/۳۱۶L یا ۳۱۶ با استاندارد ASTM A479/276 با پوشش نقره داخلی (Silver Plating – ASTM B700) جهت کاهش اصطکاک و جلوگیری از گالینگ
- فشار کاری از 2000Psi تا 12000Psi (بسته به سایز، دما و متریال)
- 🔺 توصیه: استفاده در فشارهای بالاتر از 6000Psi نیازمند مهارت و تجربه بالا در مونتاژ است
- مقاومت عالی در برابر خوردگی، کلرایدها و ترکخوردگی تنشی
- محدوده دمای کاری: 321- تا 1200 درجه فارنهایت (بسته به نوع تیوب و شرایط آببندی)
- نصب سریع و آسان بدون نیاز به جوش یا رزوهکاری
- قابلیت باز و بست مجدد بدون افت کیفیت آببندی
- تولید طبق استانداردهای ASME B31.1، ASME B31.3، MSS-SP-99
🔹 پوشش نقره داخل مهره (Silver Plating)
- باعث کاهش اصطکاک بین رزوه ها در هنگام مونتاژ میشود.
- از گیرکردن (Galling) در فشارهای بالا جلوگیری میکند.
- طول عمر مهره را افزایش میدهد.
- مطابق استاندارد ASTM B700 – Silver Coating اجرا میشود.
📊 جدول مشخصات فنی تیوب پلاگ میلیمتری – Tube Plug Metric
| ویژگی | توضیحات فنی |
|---|---|
نوع اتصال (Fittings Type) | Tube Plug – Fractional |
متریال ( Material) | Stainless Steel 316/316L – ASTM A479/276 + Silver Plated |
محدوده سایز بندی (Fractional O.D Size Range) | 1/16″ ~ 2″ (Fractional) |
رنج فشار کاری
(Working Pressure Range) | 2000Psi الی 12000Psi (بسته به سایز و دما) – توصیه حداکثر 6000Psi |
محدوده دمای کاری
(Working Temp Range) | 321°F to 1200°F- 196°C to 648°C- |
نوع آببندی (Sealing Type) | Metal-to-Metal Seal |
استانداردها (Standards) | ASME B31.1، ASME B31.3، ASTM، MSS-SP-99 |
برخی برندهای معتبر (Brands) | Swagelok، Parker، S-LOK، Dk-lok، Hy-Lok، Superlok |
🧪 کاربردهای تیوب پلاگ اینچی – Tube Plug
- مسدودسازی اتصالات فشاری دوفرول ( Compression Double Ferrules) در سیستمهای ابزار دقیق و فرآیندی
- جلوگیری از نشتی و ورود آلودگی به اتصالات و خطوط ابزار دقیق
- استفاده در خطوط فشار قوی هیدرولیک و پنوماتیک
- سیستمهای گاز صنعتی (CNG، H₂، O₂)
- صنایع نفت، گاز، پتروشیمی و نیروگاهی
- صنایع غذایی، دارویی و آزمایشگاهی
- سیستمهای خلأ و فشار مثبت
🔧 نکات نصب و نگهداری
- اطمینان حاصل کنید که اتصال قبل از نصب تمیز، خشک و بدون پلیسه باشد.
- پلاگ باید جایگزین مهره و ست فرول (Front & Back Ferrules) گردد و نیازی به استفاده نوار تفلون ، چسب و دیگر آببندها ندارد.
- از گشتاور مناسب در مونتاژ استفاده کنید؛ سفتکاری بیشازحد یا کمتر از حد میتواند موجب نشتی شود.
- پس از مونتاژ اولیه، پلاگ قابلیت باز و بست مجدد بدون افت کیفیت آببندی را دارد.
- در سیستمهای ارتعاشی یا تحت فشار، بررسی و بازرسی دورهای الزامی است.
⚠️ نکات طلایی برای تشخیص Tube Plug اصلی از تقلبی
❌ استفاده از پلاگ تقلبی یعنی ریسک نشتی، توقف خط تولید و خطرات ایمنی. قبل از خرید، این ۵ نکته را بررسی کنید:
- برند و مارکینگ: برندهای معتبر مانند Swagelok و Parker مارکینگ حکاکی دقیق روی قسمت بالایی مهره دارند؛ پلاگهای فیک معمولاً فاقد این مشخصه یا دارای چاپ بیکیفیت هستند.
- مهره با پوشش نقره: مهره اصل دارای پوشش نقره یکنواخت و استاندارد (ASTM B700) است؛ نمونههای تقلبی یا فاقد پوششاند یا بهسرعت ساییده میشوند.
- متریال : محصول اصل از 316/316L (ASTM A479/276) ساخته میشود؛ محصولات فیک ممکن است از آلیاژهای با گرید پایینتر مثل 304 یا حتی ریختهگری ارزان تولید شوند.
- کیفیت ماشینکاری: محصول اصل سطح صیقلی و رزوههای استاندارد دارد؛ نمونههای فیک دارای رزوه زبر و سطح مات هستند.
