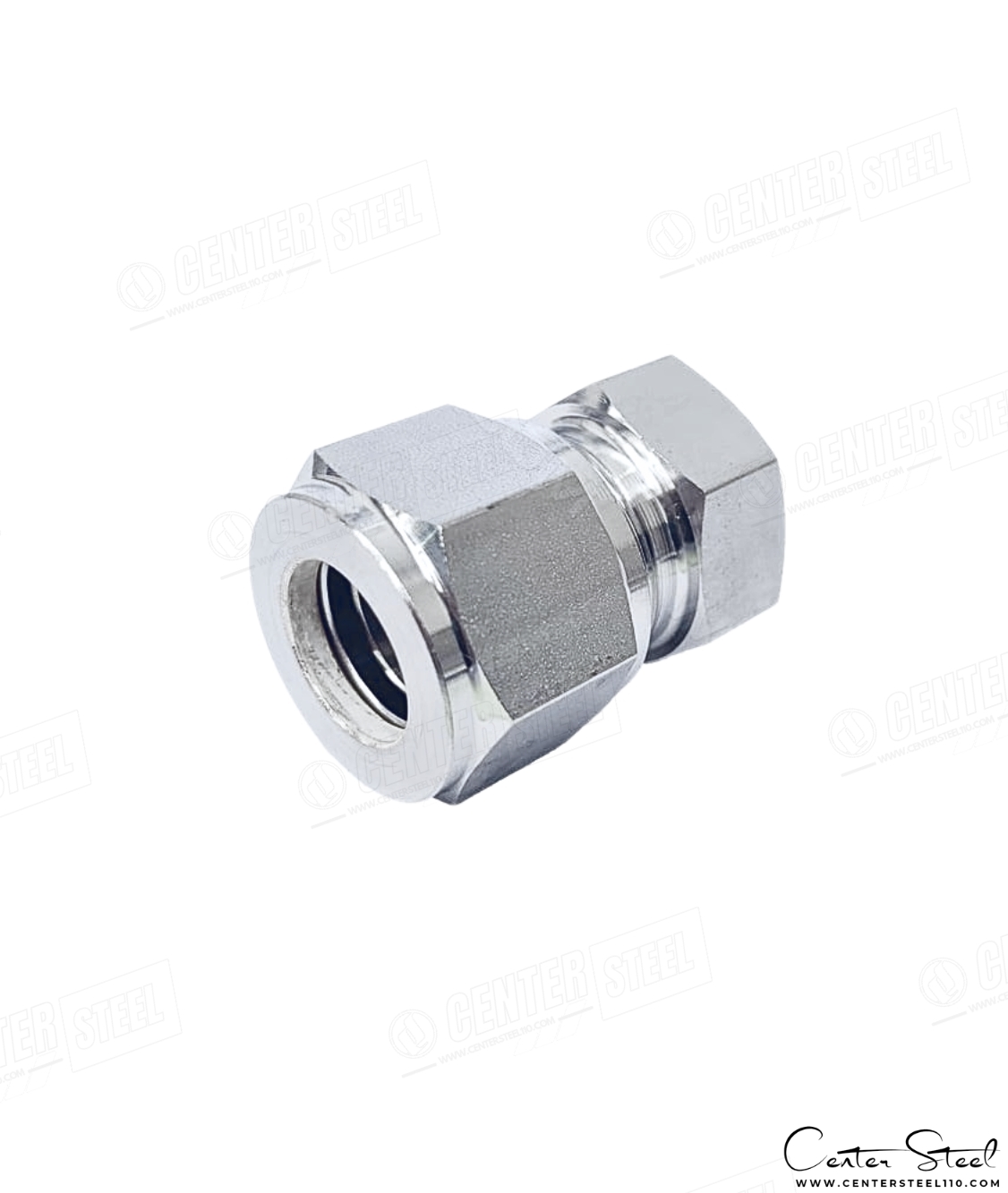

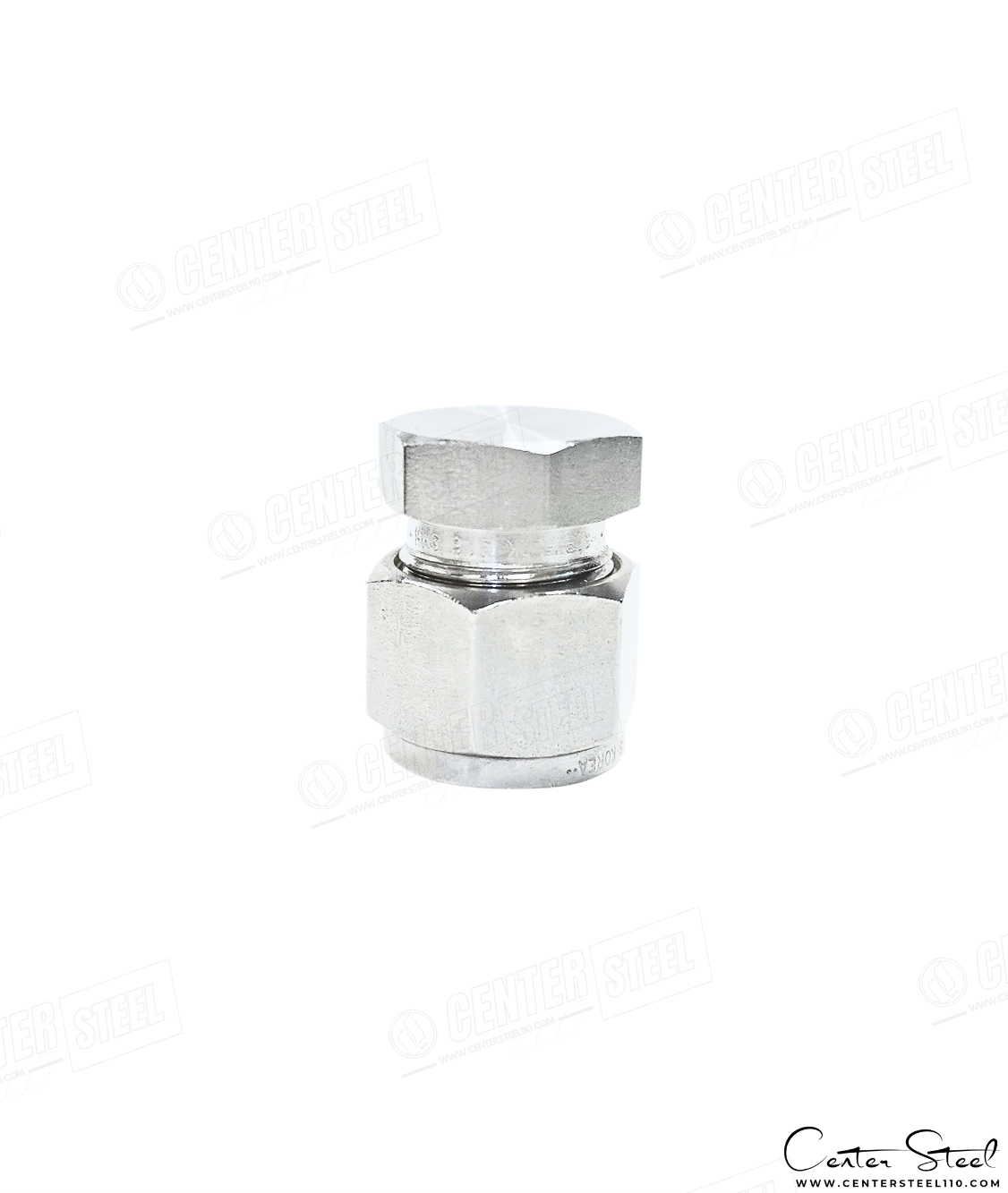

تیوب کپ (Tube Cap – Fractional) یا کورکن تیوب ، یکی از اتصالات پرکاربرد در سیستمهای تیوبینگ و ابزار دقیق است که برای مسدودسازی انتهای آزاد تیوبها طراحی شده است. این اتصال بهصورت مستقیم بر روی تیوب نصب میشود و با استفاده از مکانیزم دو فرولی (Double Ferrule)، آببندی مطمئن و بدون نشتی ایجاد میکند.
تیوب کپها از استنلس استیل ۳۱۶ یا ۳۱۶L (مطابق ASTM A479/276) ساخته میشوند و بهگونهای طراحی شدهاند که در شرایط فشار و دمای بالا، محیطهای خورنده و سیستمهای حساس فرآیندی و ابزاردقیق عملکردی ایمن و پایدار داشته باشند.
⚙️ ویژگیهای کلیدی تیوب کپ – Tube Cap
- متریال بدنه: استنلس استیل گرید 316/316L – ASTM A479/276
- مهره اتصال: استنلس استیل 316/316L – ASTM A479/276 با پوشش نقره داخلی (Silver Plating – ASTM B700) برای کاهش اصطکاک و جلوگیری از گالینگ
- فرولها: استنلس استیل 316/316L – ASTM A479/276 با عملیات Cold Worked، عملیات حرارتی Solution Annealing و Carburizing در بکفرول جهت افزایش مقاومت سایشی و استحکام آببندی
- طراحی Double Ferrule برای آببندی فلز به فلز (Metal-to-Metal Seal)
- فشار کاری از 2000Psi تا 12000Psi (بسته به سایز، دما و متریال)
- 🔺 توصیه: در فشارهای بالاتر از 6000Psi استفاده از کپ نیازمند دقت بالای مونتاژ و رعایت دستورالعمل سازنده است
- مقاومت بسیار عالی در برابر خوردگی، کلرایدها و ترکخوردگی تنشی
- محدوده دمای کاری: از 321- تا 1200 درجه فارنهایت (بسته به متریال آببندی)
- قابلیت نصب سریع و آسان بدون نیاز به جوش یا رزوهکاری
- امکان استفاده مجدد بدون افت کیفیت آببندی
- تولید مطابق با استانداردهای ASME B31.1، ASME B31.3، MSS-SP-99
🔹 پوشش نقره داخل مهره (Silver Plating)
- کاهش اصطکاک بین مهره و فرولها هنگام بستن اتصال
- افزایش طول عمر فرول و مهره در سرویسهای فشار بالا
- جلوگیری از گیرکردن (Galling) و قفلشدن رزوهها
- اجرای پوشش مطابق استاندارد ASTM B700 – Silver Coating
🔹 سختکاری فرول و بکفرول
- تولید فرولها از 316/316L با عملیات Cold Worked و سختکاری سطحی
- عملیات Solution Annealing جهت بهبود ساختار کریستالی و افزایش دوام
- اعمال Carburizing روی بکفرول برای بالا بردن سختی سطحی و مقاومت سایشی
- سختی نهایی طبق تست راکول در محدوده HRB 85–90 کنترل میشود
- طراحی بکفرول بهگونهای است که نیرو را به عقب منتقل کرده و اتصال را در شرایط ارتعاشی پایدار نگه میدارد
📊 جدول مشخصات فنی – تیوب کپ – Tube Cap
| ویژگی | توضیحات فنی |
|---|---|
نوع اتصال (Fittings Type) | Tube Cap – Double Ferrule (Fractional) |
متریال بدنه (Body Material) | Stainless Steel Gr.316/316L – ASTM A479/276 |
متریال مهره (Nut Material) | Stainless Steel 316/316L – ASTM A479/276 + Silver Plated |
متریال فرولها (Ferrules Material) | Stainless Steel 316/316L – ASTM A479/276 – Cold Worked & Heat Treatment |
محدوده سایز بندی (Fractional O.D Size Range) | 1/16″ ~ 2″ ( Fractional) |
رنج فشار کاری (Working Pressure Range) | 2000Psi الی 12000Psi (وابسته به سایز و دما) – توصیه حداکثر 6000Psi |
محدوده دمای کاری (Working Temp Range) | 321°F to 1200°F- 196°C to 648°C- |
نوع آببندی (Sealing Type) | Metal-to-Metal Seal |
استانداردها (Standards) | ASME B31.1، ASME B31.3، ASTM، MSS-SP-99 |
برخی برندهای معتبر (Brands) | Swagelok، Parker، S-LOK، Dk-lok، Hy-Lok، Superlok |
🧪 کاربردهای تیوب کپ – Tube Cap
- مسدود کردن انتهای آزاد تیوب در سیستمهای ابزار دقیق و فرآیندی
- جلوگیری از نشتی و ورود آلودگی به خطوط لوله و تیوبینگ
- کور کردن موقت یا دائمی خطوط در سرویسهای تست فشار یا تعمیرات
- استفاده در سیستمهای گاز صنعتی (CNG، H₂، O₂)
- صنایع نفت، گاز، پتروشیمی و پالایشگاهی
- صنایع غذایی، دارویی و آزمایشگاهی
- کاربرد در سیستمهای خلأ و فشار مثبت
🔧 نکات نصب و نگهداری
- تیوب باید قبل از نصب تیوب کپ تمیز، خشک و بدون پلیسه باشد.
- کپ به همراه مهره و فرولها روی تیوب نصب میشود.
- رعایت گشتاور توصیهشده برای سفتکاری الزامی است؛ سفتکاری بیش از حد یا کمتر از حد میتواند باعث نشتی شود.
- پس از مونتاژ اولیه، امکان باز و بست مجدد وجود دارد.
- در سیستمهای ارتعاشی یا تحت فشار، بررسیهای دورهای توصیه میشود.
- در سرویسهای حساس (O₂ یا H₂S) استفاده از کپ با نسخههای ویژه تمیزکاری الزامی است.
⚠️ نکات طلایی برای تشخیص Tube Cap اصلی از تقلبی
❌ استفاده از کپ تقلبی یعنی ریسک نشتی، توقف خط تولید و حتی حوادث ایمنی.
- برند و مارکینگ: برندهای معتبر مانند Swagelok و Parker حکاکی دقیق دارند؛ نمونههای تقلبی فاقد مارکینگ یا دارای حکاکی بیکیفیتاند.
- مهره با پوشش نقره: کپ اصل دارای پوشش نقره استاندارد است؛ نمونههای فیک فاقد آن یا دارای پوشش بیکیفیت هستند.
- متریال بدنه: کپ اصل از 316/316L (ASTM A479/276) ساخته میشود؛ کپ فیک ممکن است از استیل 304 یا آلیاژ گرید پایینتر و ریختهگری تولید شده باشد.
- کیفیت ماشینکاری: کپ اصل سطح صیقلی و ابعاد دقیق دارد؛ نمونههای تقلبی سطح زبر و ابعاد غیر استاندارد دارند.
- عملکرد آببندی: کپ اصل با Nut و Ferrules آببندی کامل و مطمئن ایجاد میکند؛ نمونههای تقلبی معمولاً نشتی دارند.
