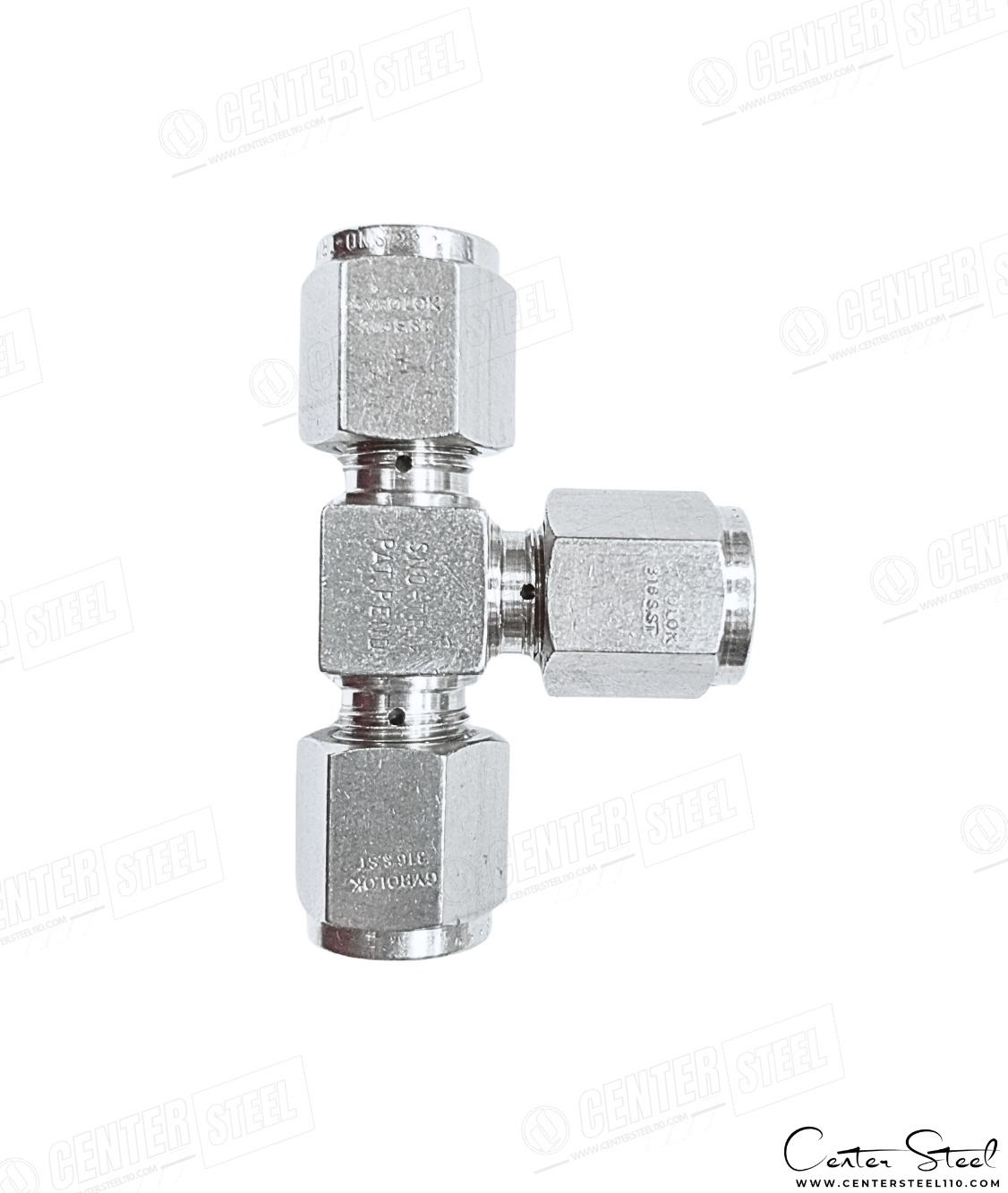

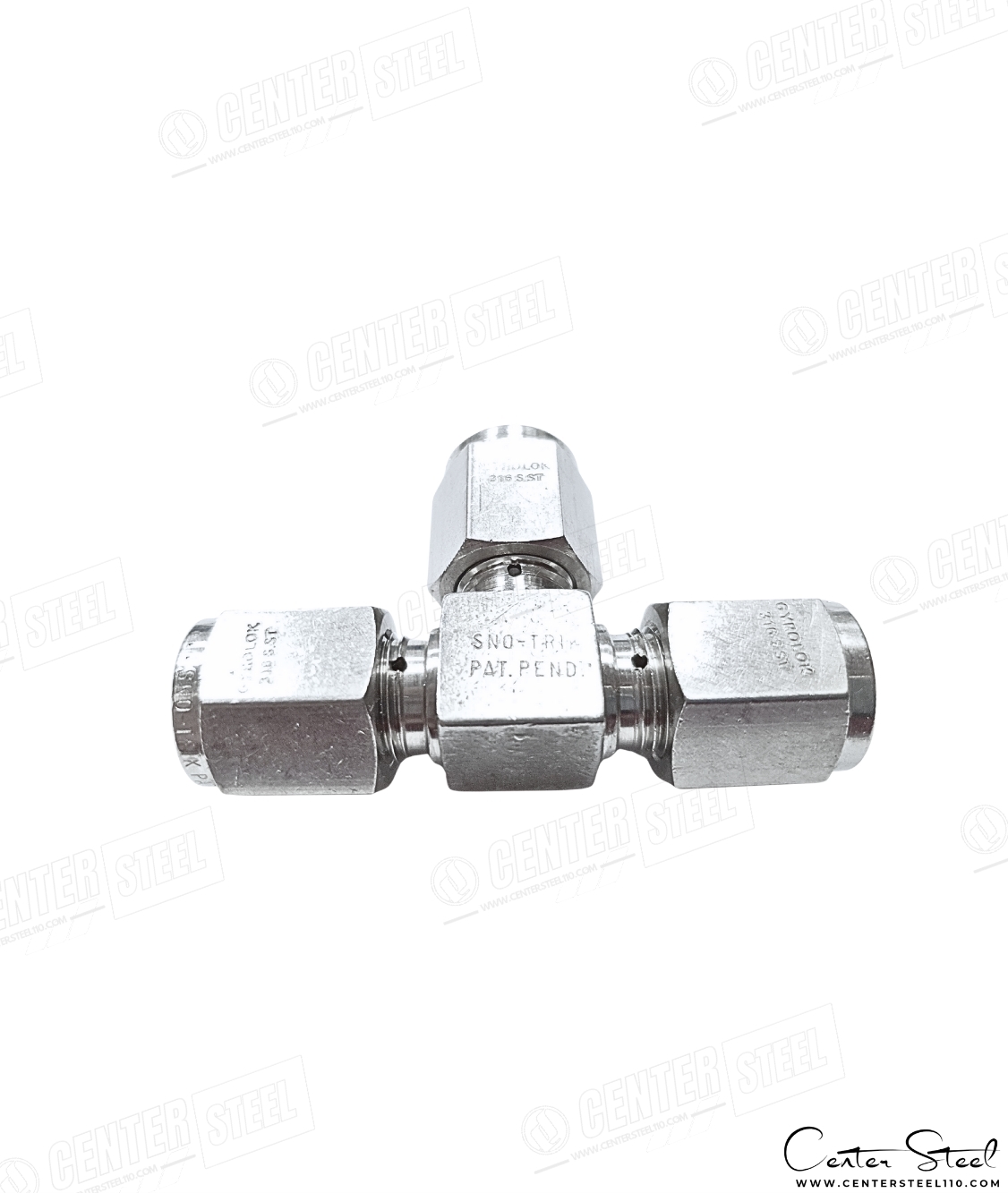

سه راهی فشارقوی High-Pressure Union Tee Sno-Trik Series
سه راهی فشارقوی (High-Pressure Union Tee) از سری Sno-Trik برند Gyrolok/Swagelok یکی از اتصالات تخصصی فشار بالا برای سیستمهای ابزار دقیق است که جهت انشعاب سهطرفه جریان سیال در خطوط فشار قوی طراحی شده است.
این اتصال از استنلس استیل 316 سختکاریشده (Treatmented 316 SS) ساخته شده و با طراحی Cone & Ferrule اختصاصی خود، قابلیت تحمل فشار کاری تا ۶۰٬۰۰۰ psi (۴۱۳۴ bar) را دارد.
این قطعه مخصوص سرویسهای فشار بالا، گازهای صنعتی، هیدروژن، هلیوم، نیتروژن، و سیالات خورنده در صنایع نفت، گاز و پتروشیمی طراحی و ساخته شده است.
⚙️ ویژگیهای کلیدی سه راهی فشارقوی
- طراحی خاص Swagelok Sno-Trik با سیستم Cone & Ferrule Double – Grip برای تحمل فشارهای فوقالعاده بالا
- بدنه تماماً از استنلس استیل 316 سختکاریشده (Hard-Drawn & Machined 316 SS)
- فرول عقب (Back Ferrule) از جنس S17400 SS (17-4PH) سختکاریشده طبق دیتاشیت Swagelok
- اتصال دقیق با ماشینکاری CNC Single Point برای رزوههای NPT یا HP Thread
- دارای Weep Hole جهت تست نشتی و اطمینان از نصب صحیح
- دارای Bleed Slot برای تخلیه هوا و سیال پیش از بهرهبرداری
- عدم کاهش ضخامت جداره تیوب بهدلیل طراحی غیرنفوذی (Non-intrusive Design)
- فشار کاری: تا ۶۰٬۰۰۰ Psi (۴۱۳۴ Bar) در دمای محیط
- دمای کاری: تا ۷۰۰°F (۳۷۱°C) برای 316 SS
- طراحی و تست طبق ASME B31.3 و ASME B31.1 – Chapter IX High Pressure Piping
- قابل باز و بسته شدن و استفاده مجدد بدون افت عملکرد آببندی
🔹 متریال و ساخت سه راهی فشار قوی
| Comp | Material | Standard | Max. Temp |
|---|---|---|---|
| Body | 316 Stainless Steel (Machined) | ASTM A479 / A276 | 700°F (371°C) |
| Back Ferrule | S17400 Hardened Stainless Steel (17-4PH) | ASTM A564 | 600°F (315°C) |
| Nut & Front Ferrule | 316 SS | ASTM A479 / A276 | — |
| Cone Seat & Threads | CNC Precision Machined | ASME B1.1 / B1.20.1 | — |
📊 جدول مشخصات فنی سه راهی فشارقوی Sno-Trik
| ویژگی | توضیحات فنی |
|---|---|
| نوع اتصال (Fitting Type) | High-Pressure Union Tee (Cone & Ferrule) |
متریال بدنه، فرول جلویی و مهره (Body / Front Ferrule & Nut) | 316 Stainless Steel – ASTM A479 / A276 |
| متریال فرول عقب (Back Ferrule) | S17400 SS – Hardened |
| فشار کاری (Working Pressure) | تا 60,000 Psi (4134 bar) |
| دمای کاری (Working Temp Range) | -54°C تا 371°C |
| سایز تیوب (Tube OD Range) | 1/4”, 3/8”, 9/16” |
| نوع رزوه (Thread Type) | High-Pressure Cone & Ferrule |
| استاندارد طراحی (Design Standards) | ASME B31.3 / ASME B31.1 / MSS-SP-99 |
| برندهای سازگار (Compatible Brands) | Swagelok Sno-Trik, Parker Autoclave, HIP, DK-Lok HP |
🧪 کاربردهای سه راهی فشارقوی Sno-Trike
- انشعاب سهطرفه خطوط فشار بالا در سیستمهای ابزار دقیق (Instrumentation HP Lines)
- خطوط گاز هیدروژن، نیتروژن و هلیوم
- سیستمهای کرایوژنیک و فرآیندهای فشار فوقالعاده بالا
- تست بنچها و واحدهای آزمون فشار (Pressure Test Benches)
- صنایع نفت، گاز، پتروشیمی و پالایشگاهها
- سیستمهای انتقال گازهای خاص و محیطهای آزمایشگاهی
- کاربردهای دفاعی، هوافضا و تستهای صنعتی دقیق
🔧نکات نصب و مونتاژ سه راهی فشارقوی Sno-Trike
- برای لولههای سختشده (Hardened Tubing) استفاده از ابزار Pre-Setting Tool الزامی است.
- رزوهها و مخروط باید کاملاً تمیز و بدون خراش باشند.
- مهره را تا جایی ببندید که “لوله دیگر قابل چرخش با دست نباشد” (Hand Tight + 1/4 Turn).
- در فشار بالا از گریس مخصوص Swagelok MS-469CT-LUBE استفاده شود.
- از ابزار گشتاور دقیق (Torque Wrench) و ابزار Sno-Trik Coning Tool برای آمادهسازی تیوب استفاده کنید.
⚠️ تشخیص محصول اصل Swagelok Sno-Trik
- حکاکی و برند Swagelok Sno-Trik Gyrolok روی بدنه و مهره ها
- سطح پرداختشده و بدون پلیسه با رزوههای CNC
💡 توصیه حرفهای
- برای فشارهای تا ۳۰٬۰۰۰ psi، از سری Medium Pressure استفاده کنید.
- برای فشارهای بالاتر تا ۶۰٬۰۰۰ psi، حتماً از Sno-Trik Series بهره ببرید.
- استفاده از لولههای 316 SS آنیلشده یا سختکاریشده مطابق با ASME B31.3 الزامی است.
- مونتاژ باید توسط نیروی آموزشدیده یا طبق Sno-Trik Installation Manual (MS-CRD-CONING) انجام شود.
