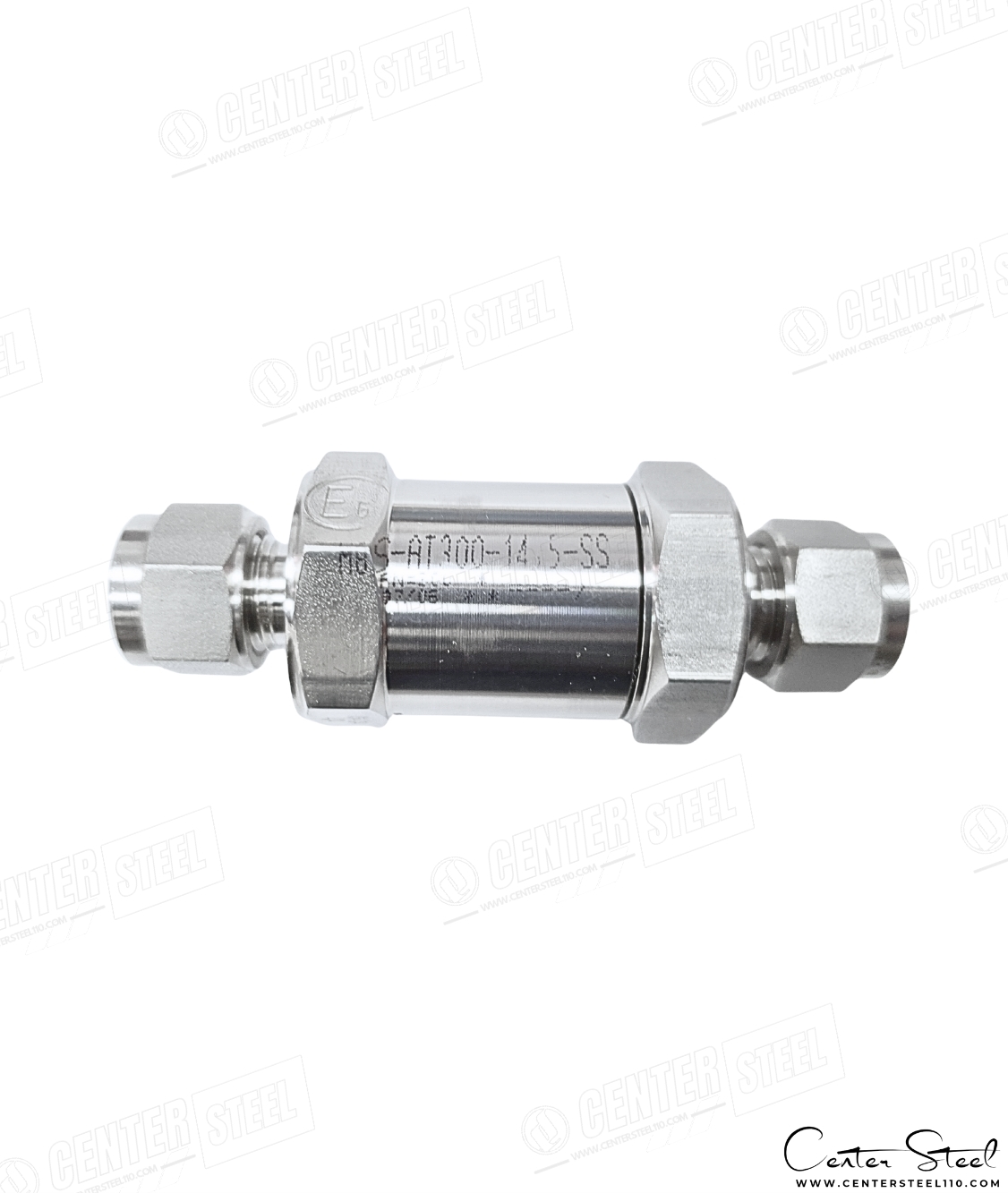

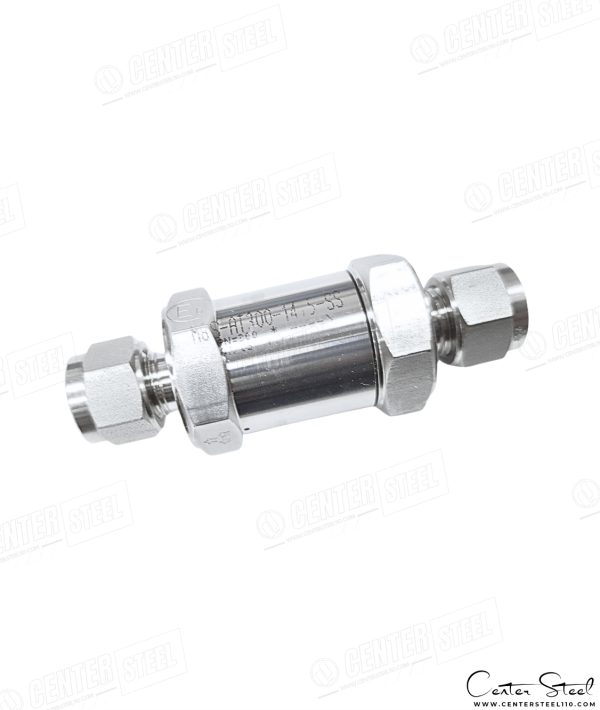

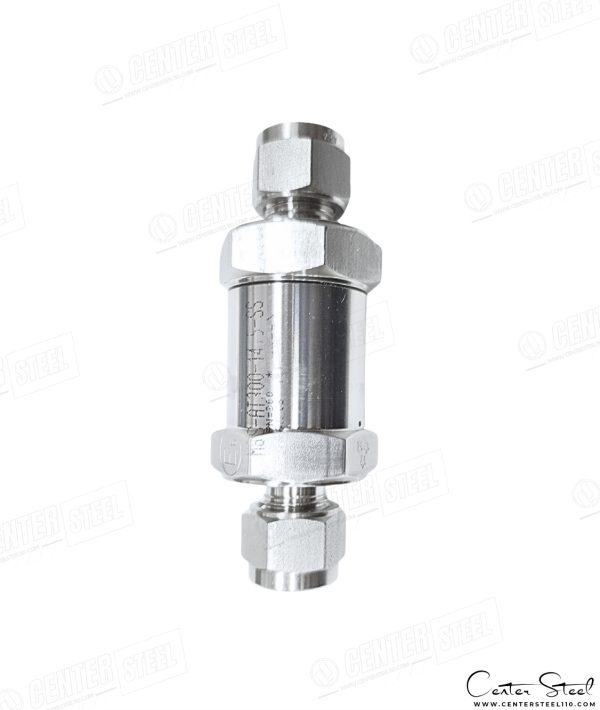

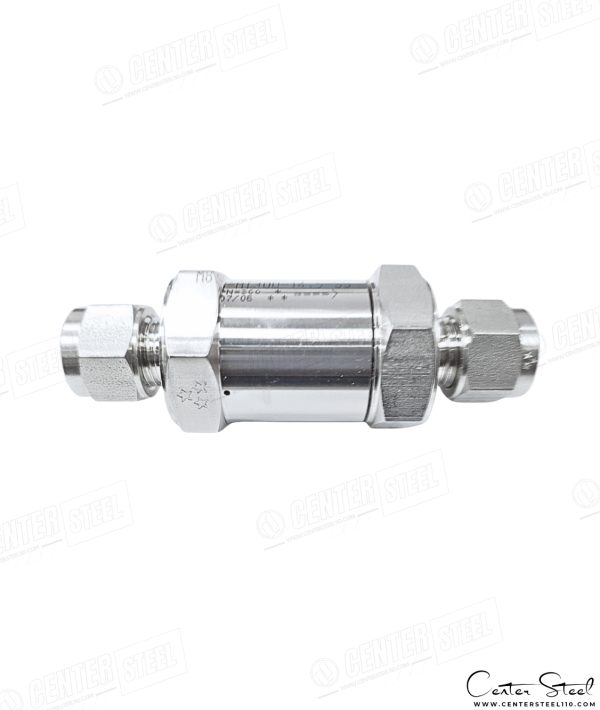

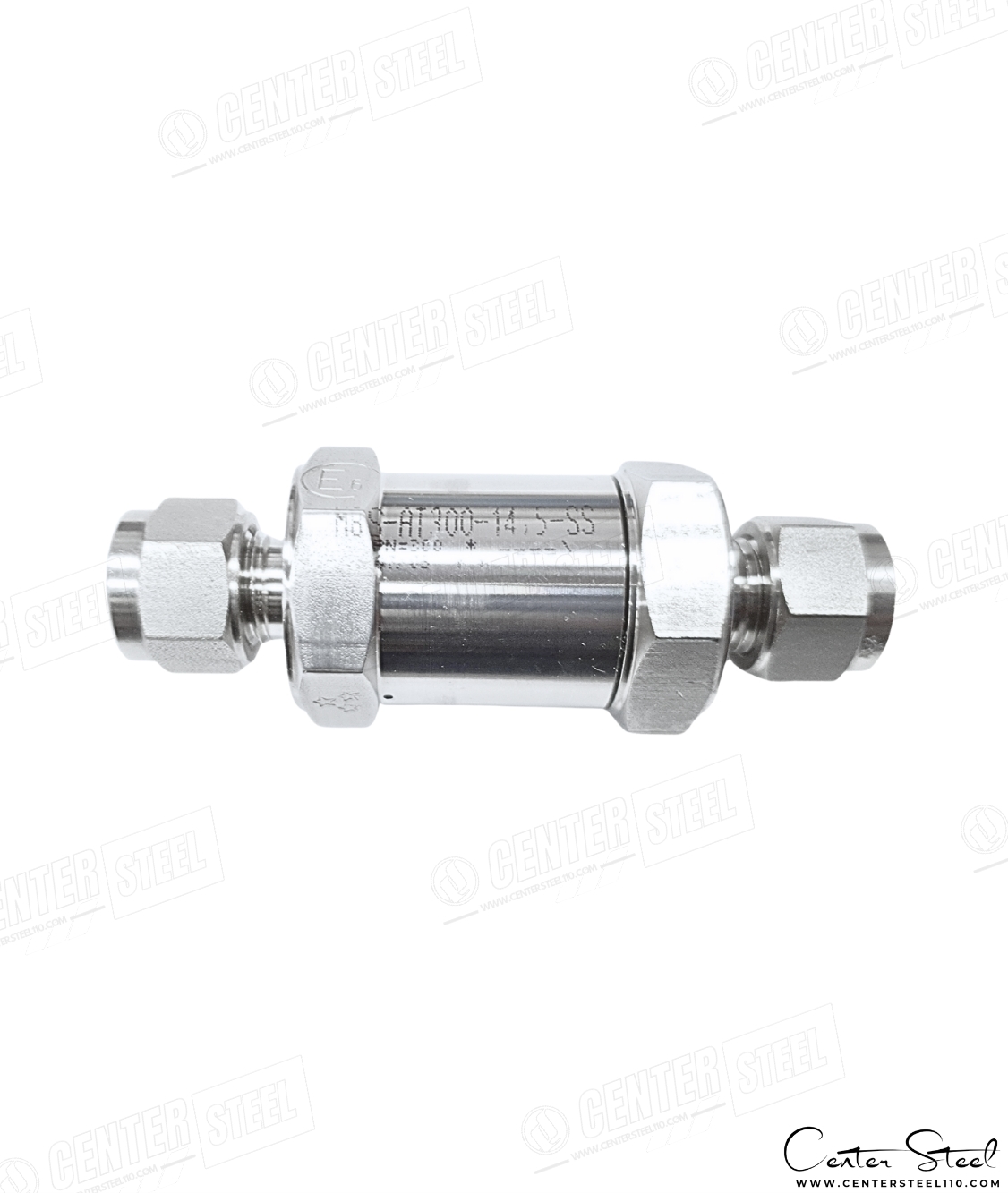

High Pressure Check Valve 300 Bar (4350 Psi) AT300 Series
شیر یکطرفه فشارقوی (Check Valve) از سری AT300 برند Rotarex / Sagana، یک چک ولو از نوع Poppet Spring-Loaded مخصوص سیستمهای CNG و گازهای صنعتی و ابزار دقیق و فشار بالا است که جهت جلوگیری از برگشت سیال در خطوط گاز و سیالات طراحی شده است.
این ولو با بدنه استنلس استیل 316L و طراحی دقیق Cone–Poppet–Spring توان تحمل فشار کاری تا ۳۰۰ بار (۴۳۵۰ psi) را دارد و با تنوع در نوع اتصال (Tube Fitting, NPT, BSP, Adapter) و متریال آببندی مختلف (FPM و NBR و EPDM و PTFE) قابل انتخاب است.
⚙️ ویژگیهای کلیدی شیر یکطرفه AT300 Rotarex
- طراحی Poppet Spring-Loaded برای آببندی کامل در فشار بالا
- حداکثر فشار کاری ۳۰۰ بار (۴۳۵۰ Psi)
- بدنه استنلس استیل 316L با دقت ماشینکاری بالا
- انواع اتصالهای ورودی و خروجی: Tube Fitting و NPT Male/Female و BSPP
- مقاومت عالی در برابر خوردگی، فشار و دماهای بالا
- تنوع متریال آببندی: FPM (استاندارد) و NBR و EPDM و PTFE
- تأییدیه R110 برای کاربردهای CNG و گازهای صنعتی
- قابلیت نصب در هر موقعیت جریان (Flow Direction) با فلش مشخصکننده مسیر
📊 مشخصات فنی شیر یکطرفه
| ویژگی | مقدار / توضیحات |
|---|---|
| سری (Series) | AT300 – High Pressure Check Valve |
فشار کاری (Working Pressure) | 300 bar (4350 psi) |
| نوع طراحی (Design Type) | Poppet Type with Spring Return |
| نوع آببندی (Seal Type) | Metal-to-Soft (Elastomeric) |
| متریال بدنه (Body Material) | Stainless Steel 316L |
| متریال آببندی (Seal / O-Ring) | FPM (Fluorocarbon Rubber) / NBR / EPDM / PTFE |
| دمای کاری (Working Temperature) | FPM O-Ring Seal 25°C ~ 200°C- NBR O-Ring Seal 30°C ~ 120°C- EPDM O-Ring Seal 50°C ~ 135°C- PTFE O-Ring Seal 40°C ~ 180°C-
|
اتصالها (End Connections) | Ferrule Tube Fittings و رزوه ای Male و Female با استاندارد NPT (ASME 1.20.1) یا BSPP ( به صورت سفارشی) |
| فشار کرکینگ (Cracking Pressure) | از 1/3 psi تا 100 psi (بسته به مدل) |
| استانداردها (Standards) | CE, PED, R110 – for CNG & Industrial Gas |
🧩 متریال قطعات داخلی شیر یکطرفه CNG
| اجزا | جنس متریال |
|---|---|
| Inlet Body | SS316L |
| Seat | FPM |
| Valve (Poppet) | SS316L |
| Spring | Stainless Steel |
| O-Ring | FPM / EPDM / NBR |
| Outlet Body | SS316L |
🧪 کاربردهای تخصصی شیر یکطرفه Rotarex AT300
- خطوط گاز CNG و کمپرسورهای فشار بالا
- سیستمهای ابزار دقیق فشار قوی (Instrumentation HP)
- تانکهای ذخیره گاز و پکیجهای کمپرسور و واحدهای تست فشار
- سرویسهای گاز صنعتی: N₂, H₂, He, O₂
- صنایع نفت، گاز، پتروشیمی، نیروگاهی
- سیستمهای کرایوژنیک و ایمنی تخلیه برگشتی
🔧 نکات نصب و نگهداری (Installation & Maintenance)
- جهت جریان توسط فلش روی بدنه (Flow Arrow) مشخص شده است.
- قبل از نصب از تمیز و خشک بودن مسیر جریان اطمینان حاصل کنید.
- در خطوط CNG از فیلتر اولیه (Pre-Filter) برای جلوگیری از ورود ذرات جامد استفاده کنید.
- در صورت تغییر سیال، O-Ring باید با جنس متناسب تعویض گردد.
- جهت اطمینان از عملکرد، تست ترک اولیه (Cracking Pressure) انجام شود.
⚠️ نکات تشخیص محصول اصل Rotarex
- حکاکی لیزری ROTAREX / SAGANA + AT300 + Pressure Rating بر روی بدنه
- وجود کد فنی و شماره سریال معتبر در ناحیه مرکزی بدنه
- سطح صیقلی بدون پلیسه با ماشینکاری CNC دقیق
- شماره سریال و علامت Homologation R110 در بخش اتصال
- بستهبندی اورجینال Rotarex با Label سفید و QR-Code
🧰 توصیه حرفهای
- FPM را بهعنوان استاندارد برای سرویسهای CNG و گاز صنعتی انتخاب کنید.
- برای دماهای پایینتر از −40°C، از EPDM یا NBR استفاده کنید.
- فشار کرکینگ را بر اساس نیاز سیستم انتخاب کنید (برای خطوط CNG معمولاً 4–10 psi).
- برای سرویسهای حساس، از Double Check Redundancy در طراحی لاین استفاده کنید.
- پس از هر 1000 ساعت کارکرد، عملکرد باز و بسته شدن چک ولو بررسی گردد.
