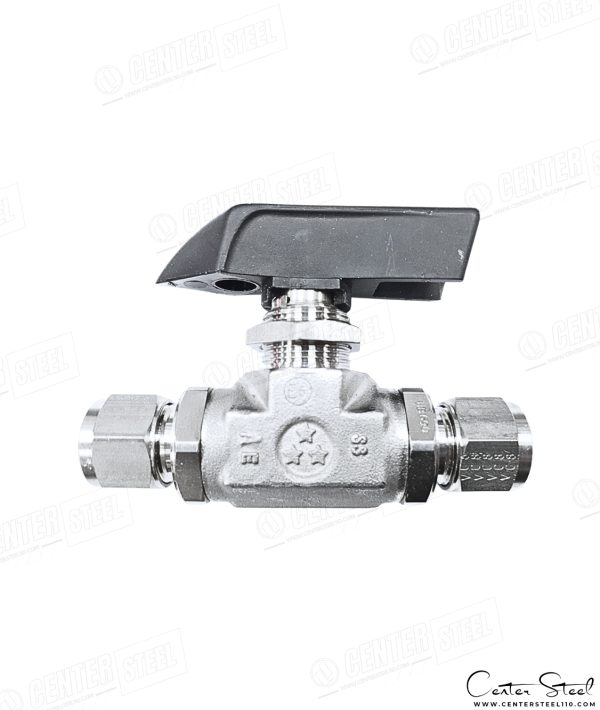

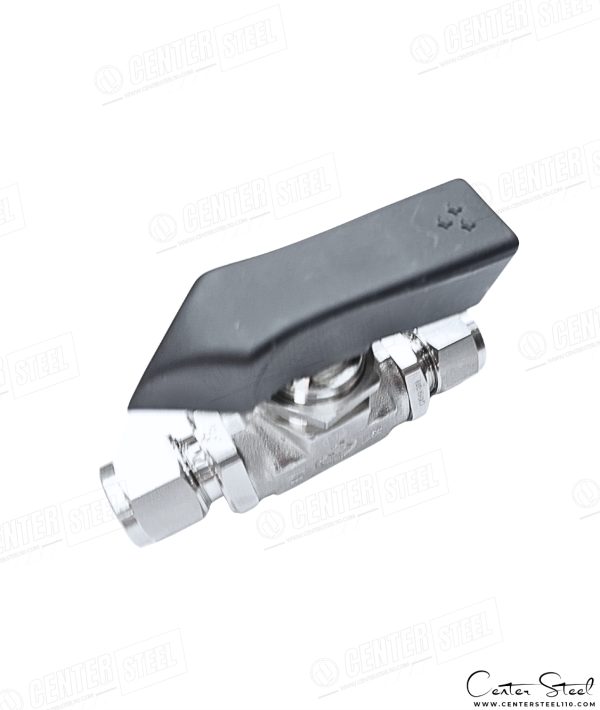

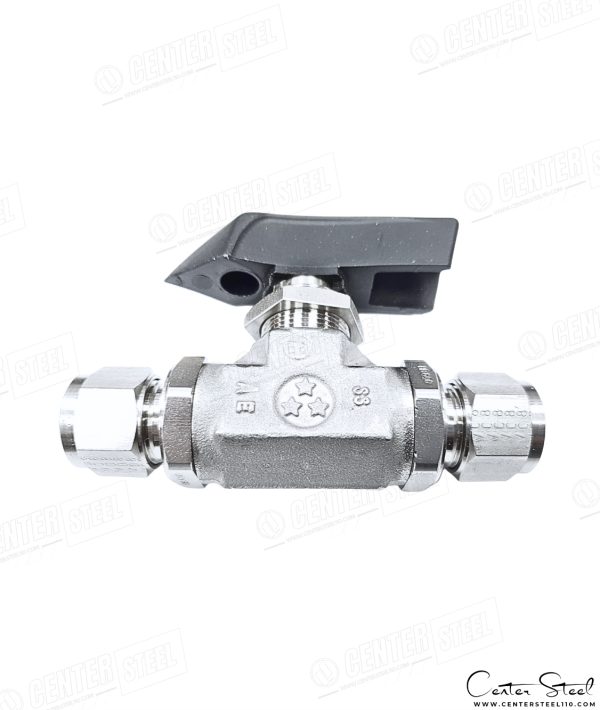

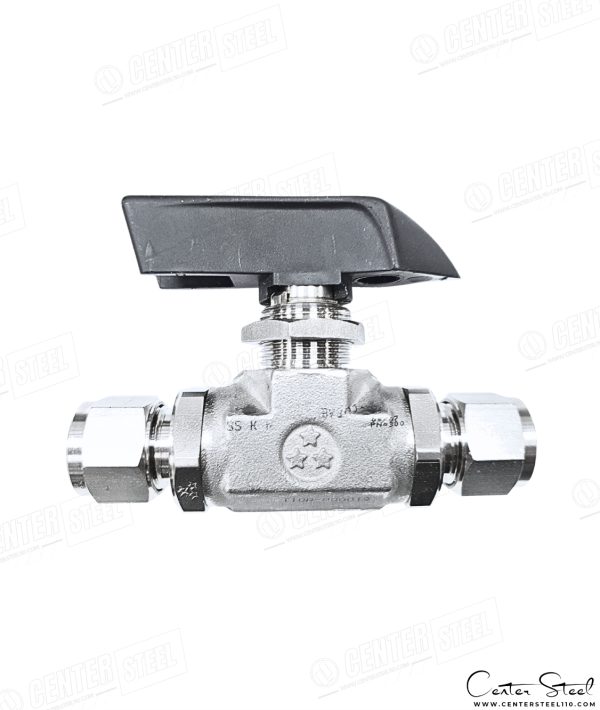

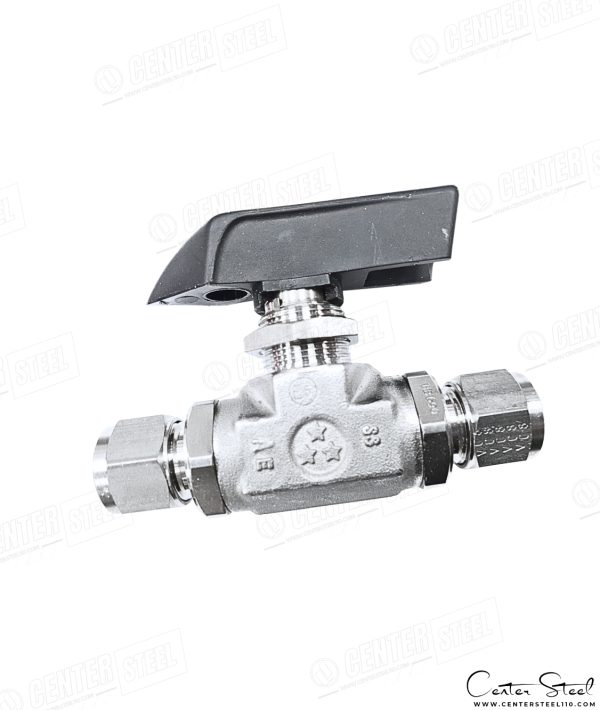

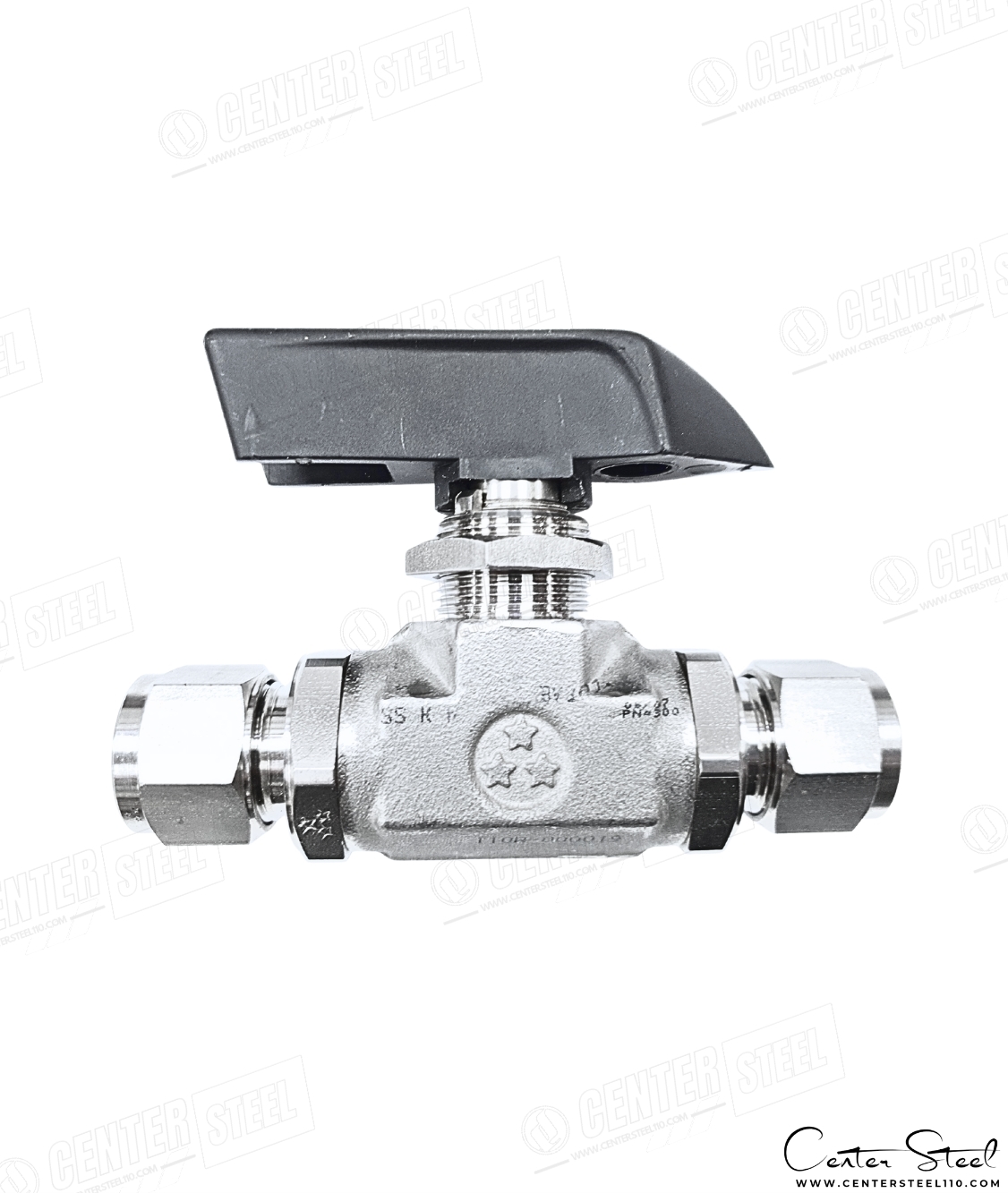

High Pressure CNG Ball Valve 300 Bar BV302 Series
بال ولو CNG فشارقوی (CNG Ball Valve) سری BV302 برند Rotarex / Sagana یکی از دقیقترین و مطمئنترین ولوهای دوطرفه (2-Way) مخصوص سیستمهای CNG، گازهای صنعتی، ابزار دقیق و خطوط فشار بالا است.
این شیر برای باز و بستهکردن سریع جریان در فشار تا 300 بار (4350Psi) طراحی شده و با ساختار مستحکم Full Port Ball Design و نشیمنگاههای PCTFE و یا PTFE عملکرد ایمن و بدون نشتی را در محدوده دمایی 40- تا 120+ درجه سانتیگراد تضمین میکند.
بدنه و اجزای داخلی این ولو از استنلس استیل 316L (AISI 316L) ساخته شده و دارای تأییدیه R110 برای کاربردهای گاز طبیعی فشرده (CNG) است.
⚙️ ویژگیهای کلیدی بال ولو CNG سری BV302
- حداکثر فشار کاری 300 بار (4350 Psi) مطابق استاندارد تست Rotarex
- طراحی دقیق Full Bore Ball Valve جهت عبور جریان بالا
- بدنه و توپی (Body & Ball) از استنلس استیل 316L با مقاومت بالا در برابر خوردگی
- نشیمنگاههای PTFE یا PCTFE برای آببندی کامل در فشار و دمای بالا
- قابلیت عملکرد نرم (Smooth Operation) با حداقل گشتاور چرخش (Torque)
- دسته ارگونومیک نایلونی (Nylon Handle) با مقاومت مکانیکی بالا
- آببندی چندلایه با O-Ring از جنس NBR یا FPM (Viton®)
- تأییدیه R110 برای سرویس CNG و گازهای فشرده
- قابلیت انتخاب نوع اتصال: Tube Fitting، NPT Male/Female، BSPP، Metric
- مناسب برای سیستمهای ابزار دقیق، کرایوژنیک و کنترل فرآیندهای گازی
📊 مشخصات فنی بال ولو CNG سری BV302
| ویژگی | مقدار / توضیحات |
|---|---|
| سری (Series) | BV302 – High Pressure Ball Valve |
| فشار کاری (Working Pressure) | 300 bar (4350 psi) |
| نوع طراحی (Design Type) | 2-Way High Flow Ball Type |
نوع آببندی (Seat / Seal Type) | PCTFE (Standard) / PTFE (Optional) |
| متریال بدنه (Body Material) | Stainless Steel AISI 316L |
| متریال توپی (Ball Material) | Stainless Steel AISI 316L |
| متریال استم ( Stem و Seat Holder Material ) | Stainless Steel AISI 316L |
| آببندها ( O-Ring / Gasket) | NBR (Standard) / FPM (Viton®) / PTFE |
| دمای کاری (Working Temperature) | −40°C to +120°C |
| ضریب جریان (Flow Coefficient Cv) | از 0.35 تا 8.40 (بسته به سایز و مدل) |
| اندازه اوریفیس (Orifice Size) | 3.17 – 10.3 mm (با دبی بالا برای CNG) |
| استاندارد طراحی (Standards) | CE, PED, R110 – for CNG & Industrial Gas |
🔹 متریال قطعات داخلی شیر CNG سری BV302
| بخش | جنس متریال (Material) | |
|---|---|---|
| Handle | Nylon Reinforced | |
| Set Screw | Steel | |
| Panel Nut | AISI 303 | |
| Gland Nut | AISI 303 | |
| Gland Ring | AISI 316L | |
| Gasket | PTFE | |
| Stem | AISI 316L | |
| Gasket | PTFE | |
| Ball | AISI 316L | |
| Body | AISI 316L | |
| Seat | PCTFE / PTFE | |
| Seat Holder | AISI 316L | |
| O-Ring | NBR / FPM | |
| Gasket | PTFE | |
| End Connections | AISI 316L |
🧪 کاربردهای تخصصی بال ولو CNG سری BV302
- خطوط انتقال گاز طبیعی فشرده (CNG) و کمپرسورهای فشار بالا
- سیستمهای ابزار دقیق (Instrumentation & Analyzer Lines)
- لاینهای گاز صنعتی (N₂, O₂, H₂, He, Ar, CO₂)
- تجهیزات پنوماتیک و کرایوژنیک
- تابلوهای کنترل و پنلهای فشار (Control Panels)
- سیستمهای تست فشار و تحقیقات شیمیایی
- واحدهای ذخیره و پرکردن سیلندر گاز
🔧 نکات نصب و نگهداری (Installation & Maintenance)
- پیش از نصب، از تمیزی مسیر جریان و عدم وجود ذرات جامد اطمینان حاصل کنید.
- جهت جریان برای ولوهای دوطرفه (2Way) آزاد است، اما در سرویس CNG بهتر است با فلش بدنه همراستا باشد.
- دسته ولو را بهآرامی بچرخانید تا از آببندی یکنواخت و عملکرد نرم اطمینان حاصل شود.
- در دماهای بالا از نشیمنگاه PCTFE استفاده کنید تا عملکرد آببندی پایدار بماند.
- تست عملکرد در محدوده فشار کاری با گاز بیاثر (N₂) توصیه میشود.
- برای اطمینان از عمر طولانی، پس از هر 2000 سیکل باز/بسته شدن، آببندی بررسی گردد.
⚠️ نکات تشخیص محصول اصل Rotarex
- حکاکی برجسته لوگوی برند Rotarex که به صورت سه ستاره با قرارگیری مثلثی در کنار یکدیگر قرار گرفته اند.
- سطح بدنه با پرداخت CNC صیقلی و فاقد پلیسه.
- دسته نایلونی با لوگوی حکشده Rotarex که شامل سه ستاره میباشد.
🧰 توصیه حرفهای
- از PCTFE Seat برای سرویسهای دما بالا و فشار پیوسته استفاده کنید.
- در سیستمهای اکسیژن، از نسخه Oxygen Cleaned استفاده شود.
- در فشارهای بالای 250 bar، توصیه میشود ولو در وضعیت بسته نصب اولیه گردد.
- برای خطوط حساس ابزار دقیق، از سایز اوریفیس 4.75 mm با Cv حدود 1.03 استفاده کنید.
- در صورت نیاز به کنترل جزئی جریان، از ولوهای Metering Type BV302-M استفاده کنید.
