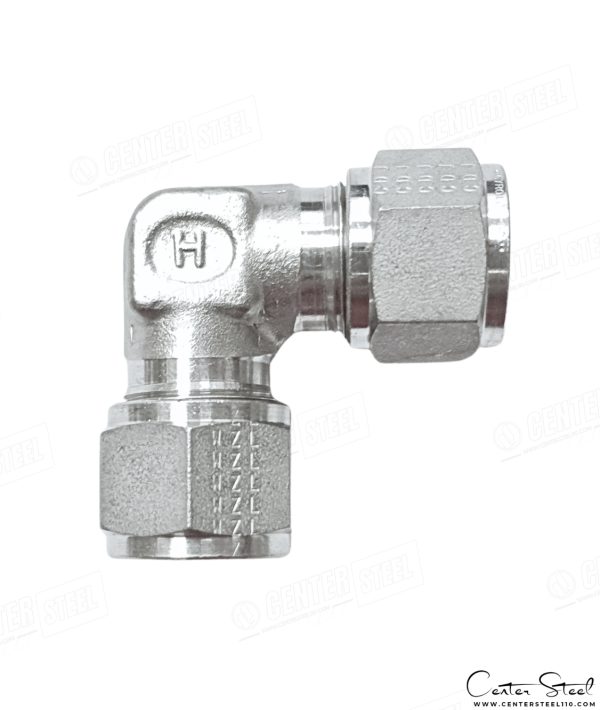

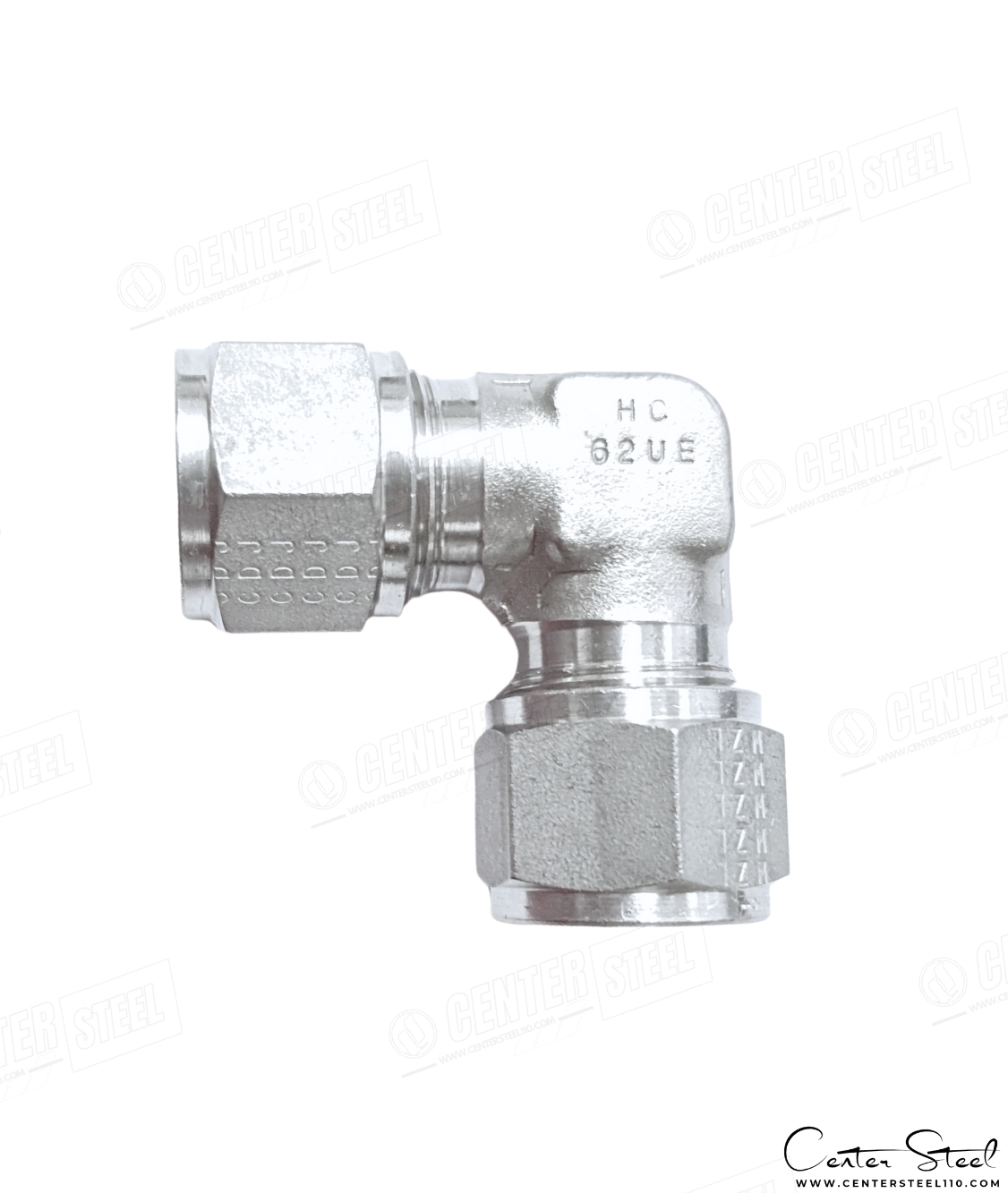

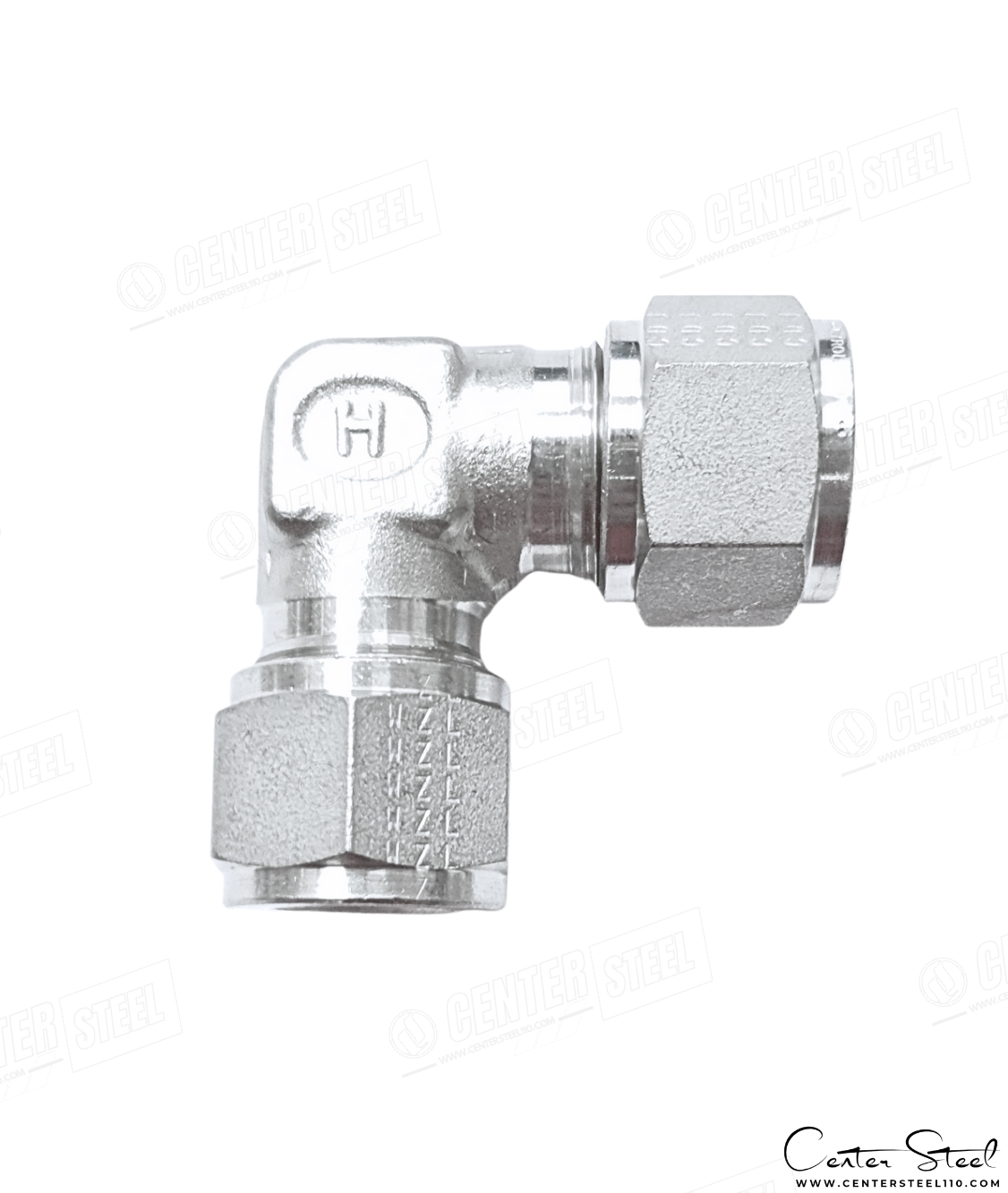

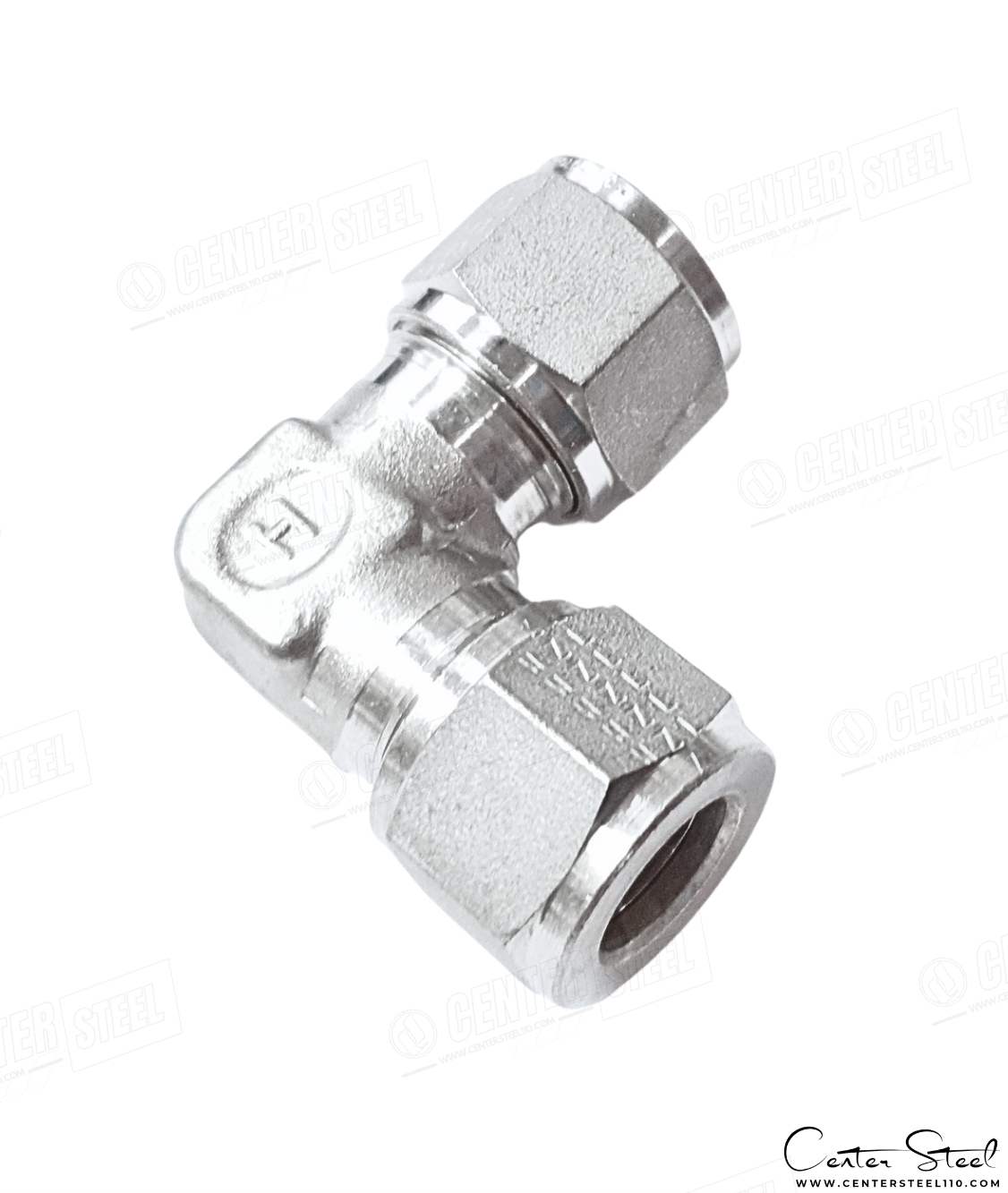

یونیون البو هستلوی ( Hastelloy C-276 ) یا زانوی دو سر مهره هستلوی یکی از اتصالات فرولی (Double Ferrule Tube Fitting) است که برای تغییر مسیر تیوب یا لوله با زاویه دقیق ۹۰ درجه بدون خمکاری استفاده میشود. این اتصال با استفاده از مهره و دو فرول (Front Ferrule و Back Ferrule) در هر دو سمت، یک اتصال مکانیکی محکم، قابل باز و بسته شدن و بدون نشتی ایجاد میکند.
این قطعه از Hastelloy C-276 فورج شده – ASTM B574 / UNS N10276 در بدنه و مهره و فرولهای ساختهشده از Bar Stock – ASTM B564 / UNS N10276 تولید میشود و برای استفاده در شرایط بسیار خورنده، فشار و دمای بالا و سیستمهای حساس ابزار دقیق طراحی شده است.
همچنین متریالهای خاص دیگری بر اساس نیاز پروژه قابل سفارش میباشد.
⚙️ ویژگیهای کلیدی یونیون البو هستلوی
- متریال بدنه: Hastelloy C-276 فورجشده – ASTM B574 / UNS N10276
- مهره اتصال: Hastelloy C-276 – ASTM B564 / UNS N10276 با پوشش نقره داخلی برای جلوگیری از گالینگ
- فرولها: Hastelloy C-276 – ASTM B564 / UNS N10276 ساختهشده از Bar Stock با Cold Worked + Solution Annealing + Carburizing روی بکفرول
- عملیات Carburizing روی Back Ferrule باعث افزایش سختی سطح و مقاومت سایشی در سرویسهای خورنده میشود
- طراحی Double Ferrule برای آببندی Metal-to-Metal
- فشار کاری از 2400Psi تا 10200Psi (بسته به سایز، دما و شرایط سرویس)
- توصیه میشود برای فشارهای بالای 6000Psi با تجربه نصب مناسب استفاده شود
- مقاومت بسیار عالی در برابر خوردگی شدید، اسیدها، کلرایدها، محیطهای H₂S و ترکخوردگی تنشی
- محدوده دمای کاری: ۳۲۰- تا ۱۰۰۰ درجه فارنهایت (بسته به سرویس و نوع سیال)
- نصب سریع و آسان، بدون نیاز به جوشکاری یا رزوهکاری
- قابلیت استفاده مجدد بدون افت کیفیت آببندی
- تولید طبق استانداردهای ASME B31.1، ASME B31.3، MSS-SP-99
🔹 پوشش نقره داخل مهره (Silver Plating)
- پوشش نقره داخل مهره باعث کاهش اصطکاک بین مهره و فرول در زمان مونتاژ میشود.
- این پوشش، از گیرکردن (Galling) در فشارهای بالا جلوگیری کرده و عمر مهره و فرول را افزایش میدهد.
- پوشش طبق استاندارد ASTM B700 – Silver Coating اعمال میگردد.
🔹 سختکاری فرول و بکفرول
- فرولهای جلو و عقب از Hastelloy C-276 به روش Cold Worked ساخته میشوند.
- عملیات Solution Annealing باعث بهبود ساختار و افزایش دوام در سرویسهای خورنده میشود.
- بخشهایی از فرول مخصوصاً Back Ferrule تحت عملیات Carburizing قرار میگیرند تا سختی سطحی افزایش یابد.
- طراحی بکفرول بهگونهای است که نیرو را به شکل یکنواخت منتقل کرده و مانع از شلشدن یا لرزش در محیطهای ارتعاشی میشود.
📊 جدول مشخصات فنی یونیون البو هستلوی – Hastelloy Union Elbow
| ویژگی | توضیح فنی |
|---|---|
نوع اتصال (Fittings Type) | Union Elbow – Double Ferrule |
متریال بدنه (Body Material) | Hastelloy C-276 Forged ASTM B574 / UNS N10276 |
متریال مهره ( Nut Material) | Hastelloy C-276 – ASTM B564 / UNS N10276 + Silver Plated |
متریال فرول ها ( Ferrules Material) | Hastelloy C-276 – ASTM B564 / UNS N10276 – Cold Worked & Treated |
محدوده سایز بندی بر اساس اینچ (Fractional O.D Size Range) | 1/16″ ~ 2″ (Fractional) |
رنج فشار کاری ( Working Pressure Range) | 2400Psi الی 10200Psi به طور مستقیم وابسته به سایز و دما (پیشنهاد میگردد تا حداکثر 6000Psi مورد استفاده قرار بگیرند.) |
محدوده دمای کاری ( Working Temp Range) | 320°F to 1000°F- 195°C to 537°C- |
نوع آببندی (Sealing Type) | Metal-to-Metal Seal |
استانداردها ( Standards) | ASME B31.1، ASME B31.3، ASTM، MSS-SP-99 |
برخی برندهای معتبر (Brands) | Swagelok، Parker، S-LOK، Dk-lok، Hy-Lok , Superlok |
🧪 کاربردهای یونیون البو هستلوی – (Hastelloy Union Elbow )
- تغییر مسیر تیوب 90° در سیستمهای ابزار دقیق در محیطهای فوقخورنده
- سرویسهای H₂S، اسیدها، کلرایدها، سولفیدها، کلرین و مواد شیمیایی واکنشپذیر
- خطوط فشار قوی فرآیندی هیدرولیک و پنوماتیک
- صنایع نفت، گاز، پتروشیمی، پالایشگاهی، Offshore
- سیستمهای گاز خورنده و High Purity
- صنایع دارویی، آزمایشگاهی و شیمیایی سنگین
- سرویسهای واکنشی که نیاز به متریال نیکل-آلیاژ دارند
نکات نصب و نگهداری
- تیوب باید تمیز، بدون پلیسه و کاملاً صاف آماده شود.
- مونتاژ اولیه: قرار دادن تیوب تا انتهای بدنه و بستن مهره طبق دستور برند.
- استفاده از گشتاور صحیح برای جلوگیری از نشتی و تغییر شکل.
- پس از اولین مونتاژ، اتصال بارها قابل استفاده است.
- بازرسی دورهای نشتی خصوصاً در سرویسهای خورنده توصیه میشود.
- از ضربه زدن، ابزار نامناسب و آلودگی جلوگیری شود.
⚠️ نکات طلایی برای تشخیص اتصال اصلی از تقلبی
۱- مارکینگ روی بدنه، مهره و فرولها
محصول اصل دارای حکاکی استاندارد و یکنواخت است؛ نمونه فیک فونت نامناسب و حکاکی بیکیفیت دارد.
۲- پوشش نقره مهره
نمونه اصل دارای پوشش نقره یکنواخت است؛ نمونه تقلبی پوشش ناهموار یا بدون پوشش دارد.
۳- متریال واقعی C-276
محصول اصل از ASTM B574 و ASTM B564 – UNS N10276 ساخته میشود.
اتصال تقلبی از آلیاژهای ضعیف یا ریختهگری استفاده میکند.
۴- کیفیت ماشینکاری
رزوهها صیقلی، لبهها یکنواخت، سطح بدنه براق و بدون نقص.
۵- فرولهای سختکاریشده واقعی
فرول اصل از C-276 سردکار و عملیاتدیده ساخته شده و آببندی دقیق دارد.
نمونه تقلبی با Gap Gauge استاندارد قابل تأیید نیست.
💡 توصیه حرفهای
- کیفیت را بر قیمت مقدم بدانید؛ اتصال تقلبی در سرویسهای خورنده = خطر جدی
- وزن و ابعاد را با کاتالوگ اصلی برند مرجع تطبیق دهید
- از نصب اتصالات بدون برند یا فاقد استاندارد خودداری کنید
