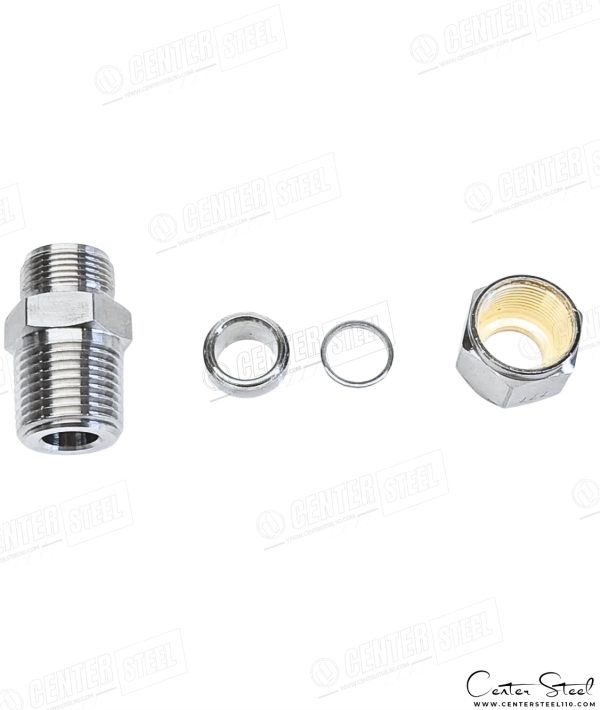

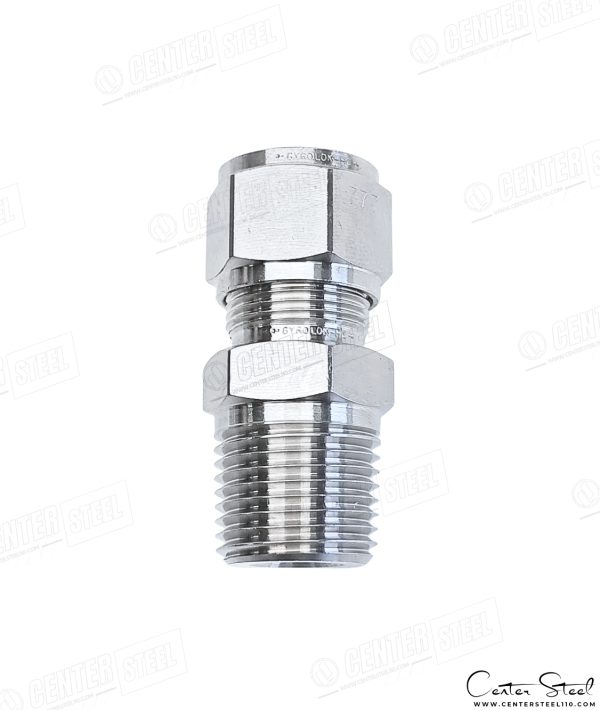

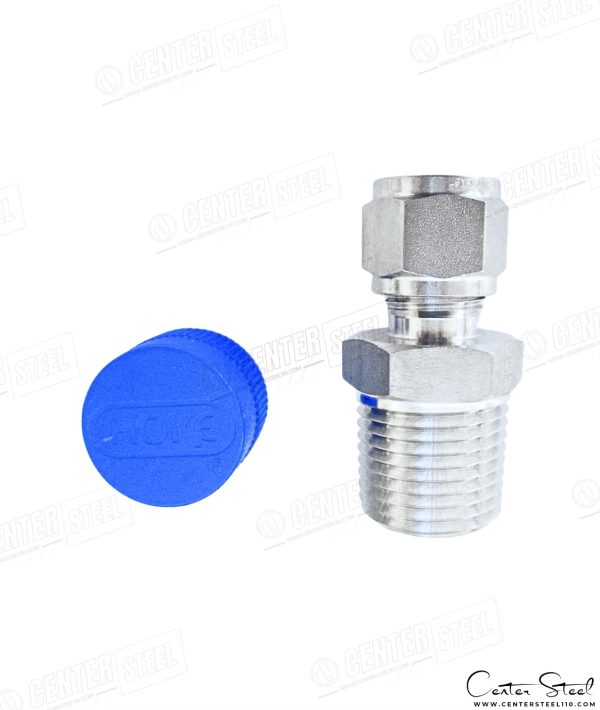

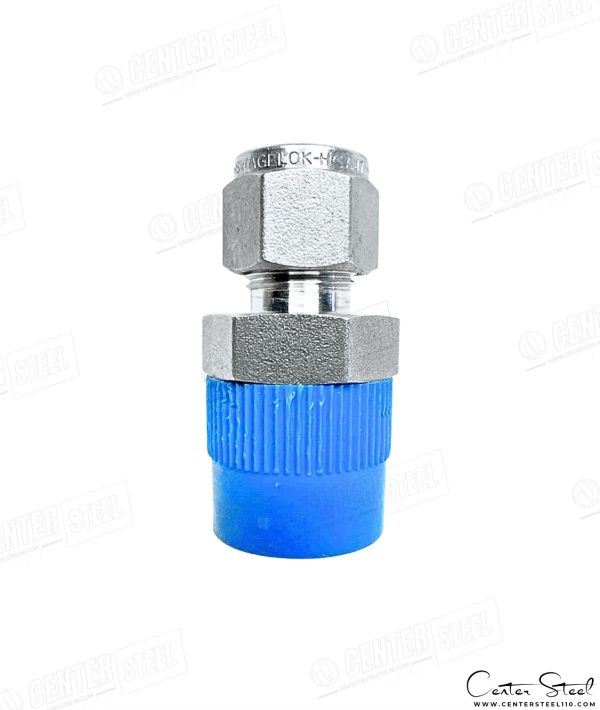

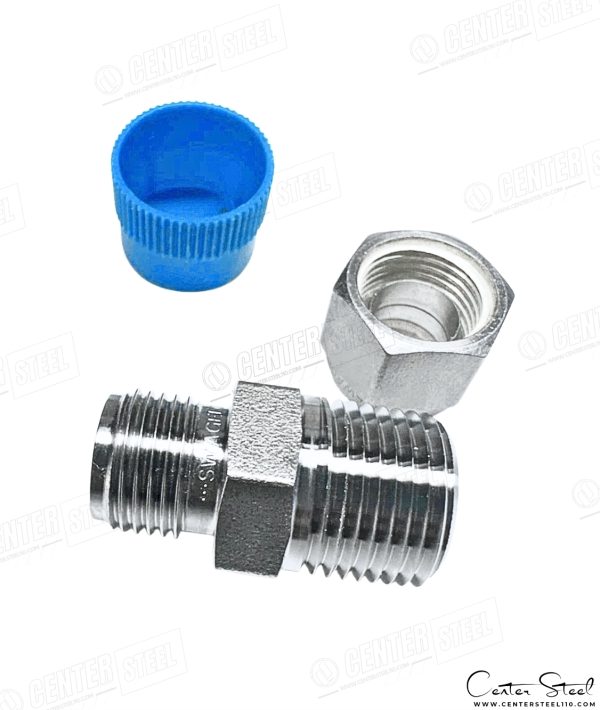

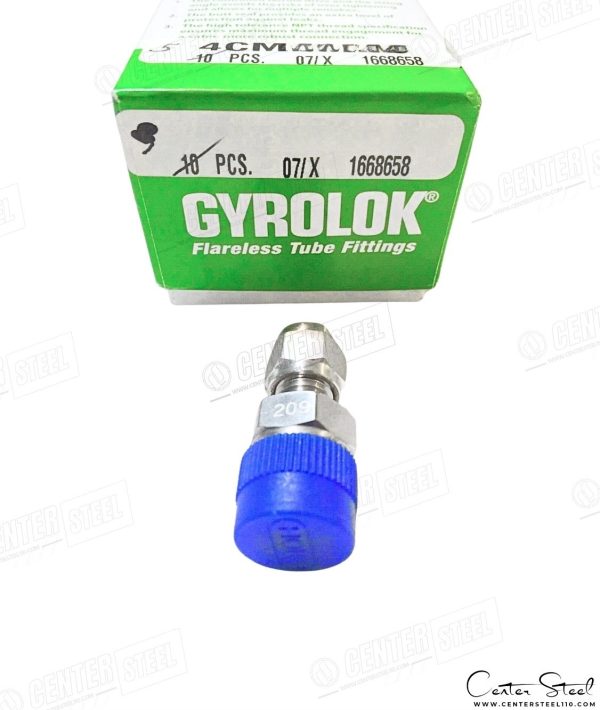

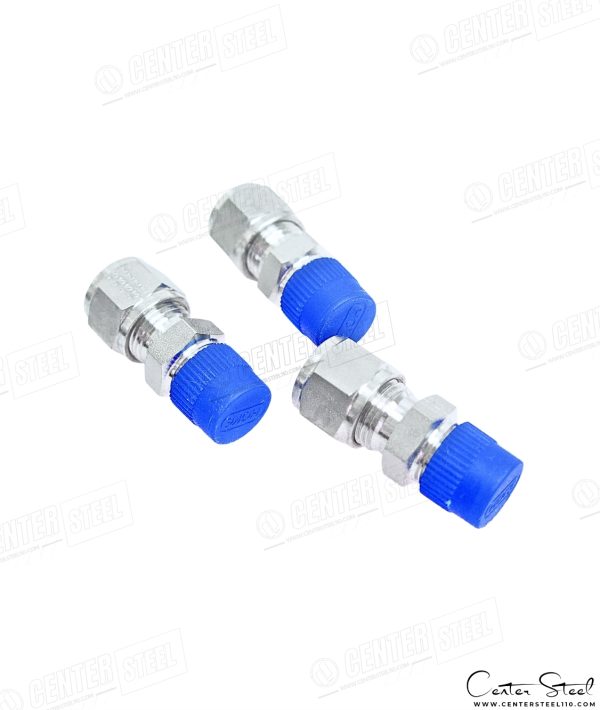

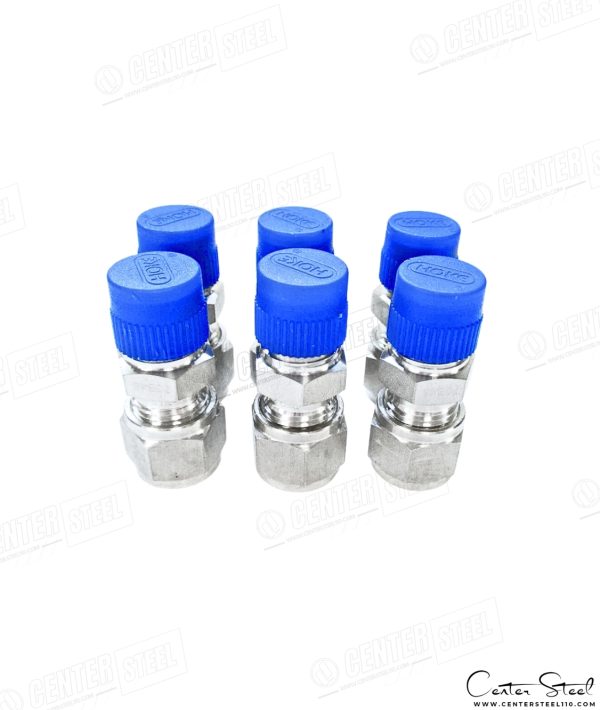

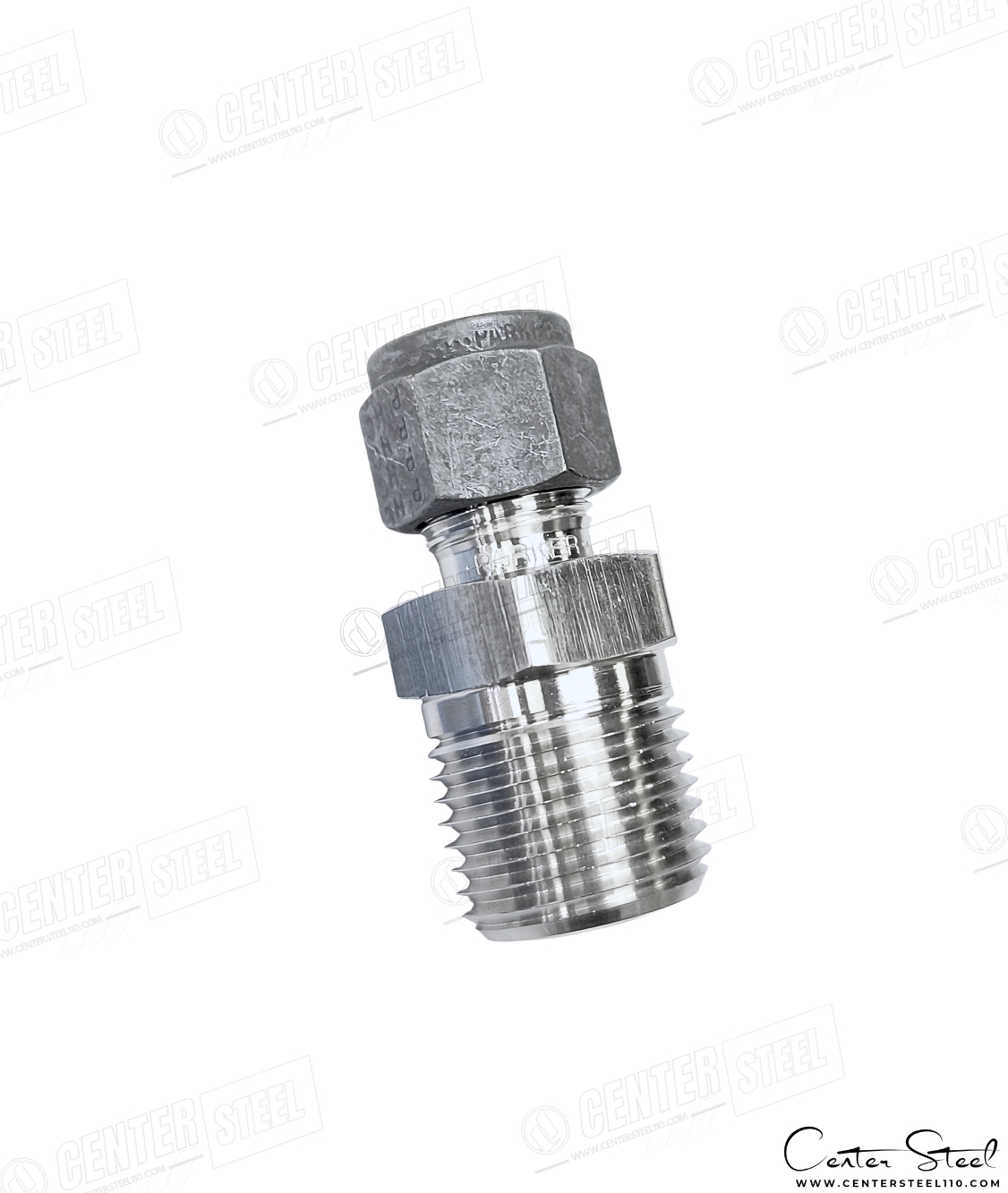

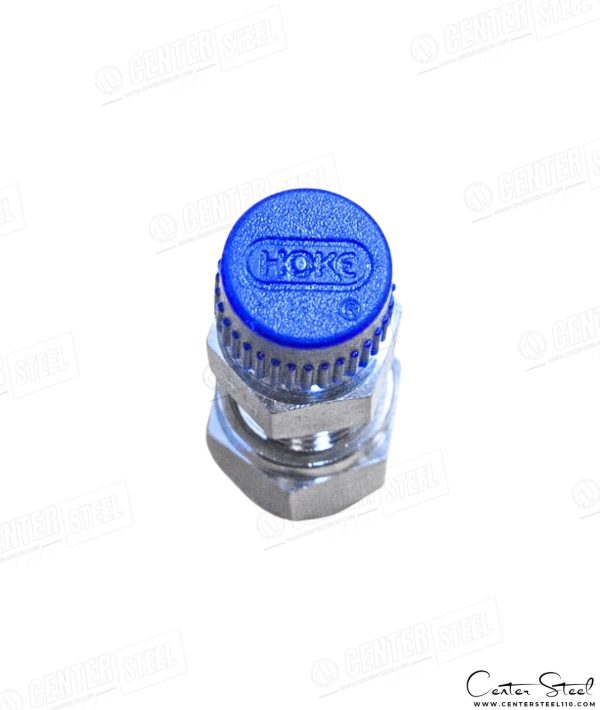

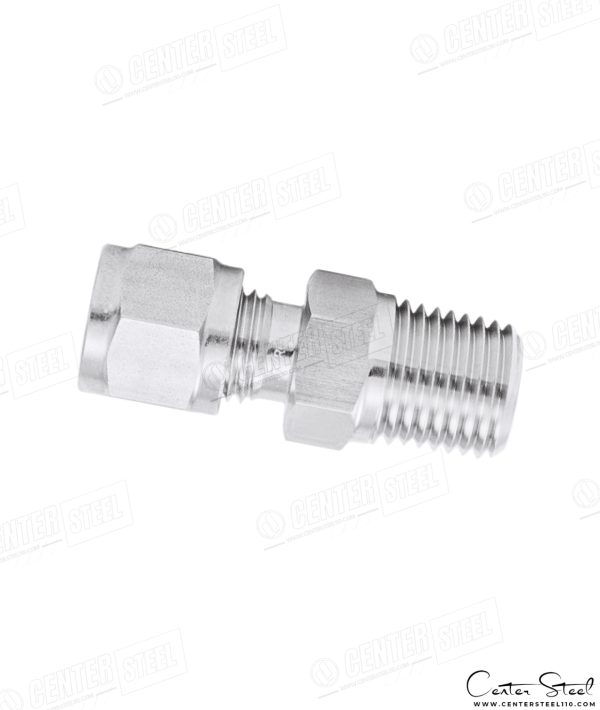

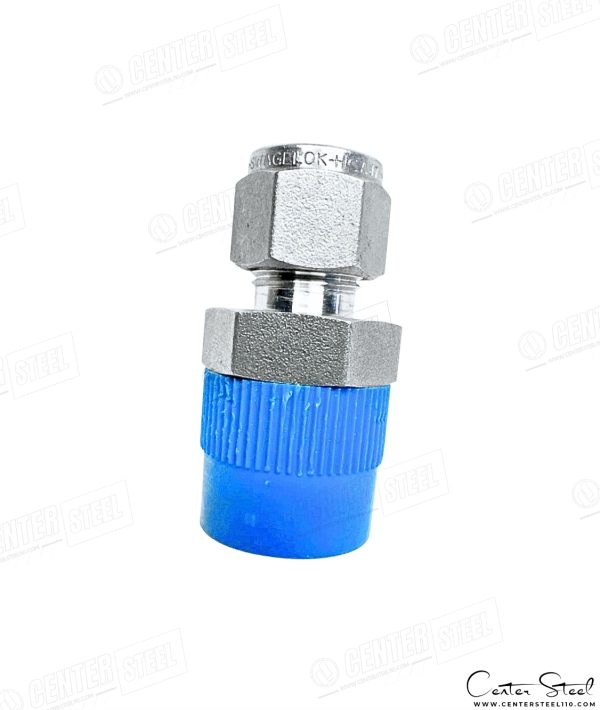

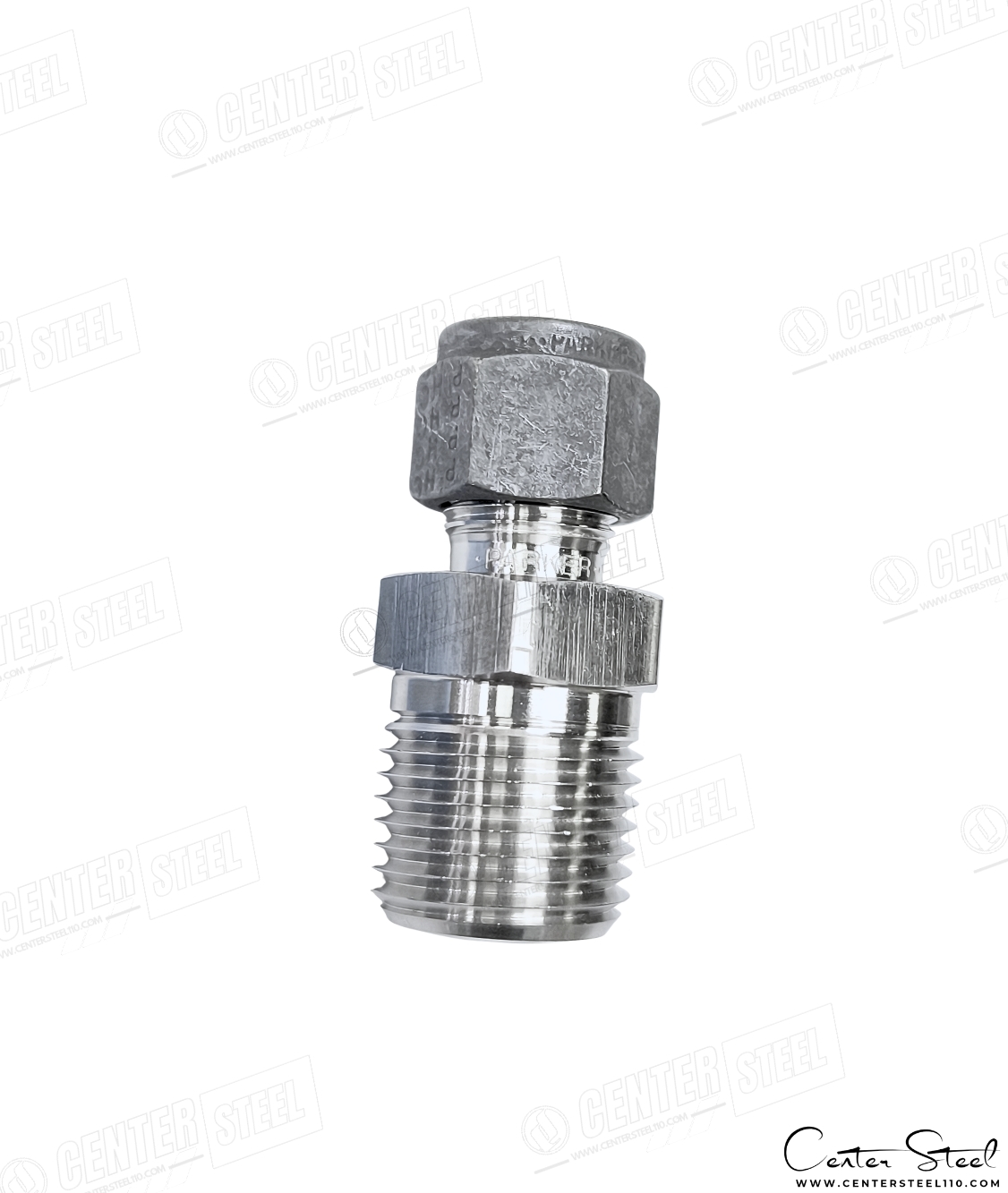

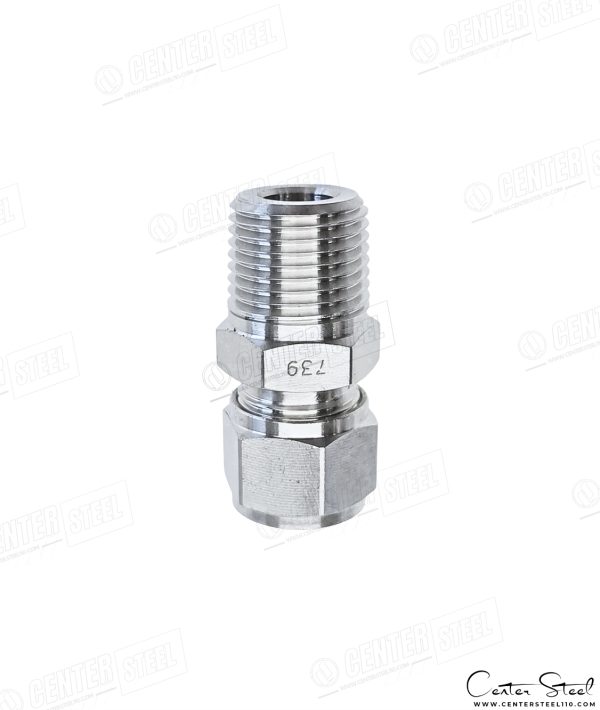

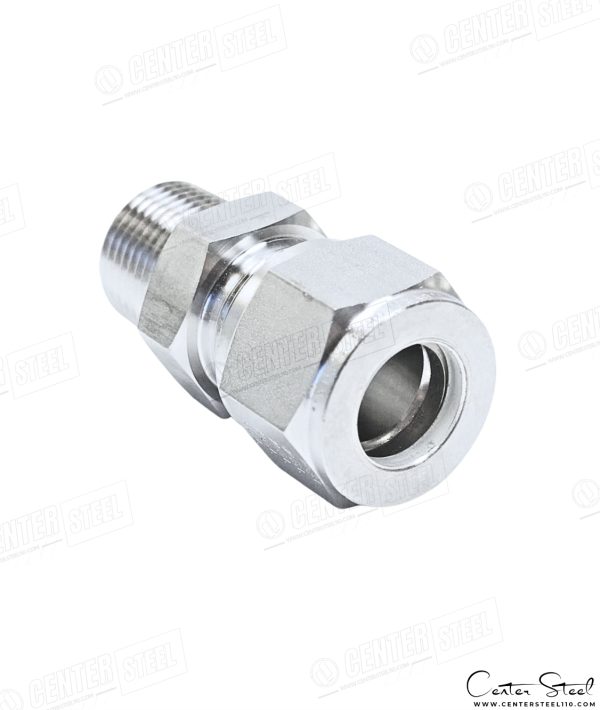

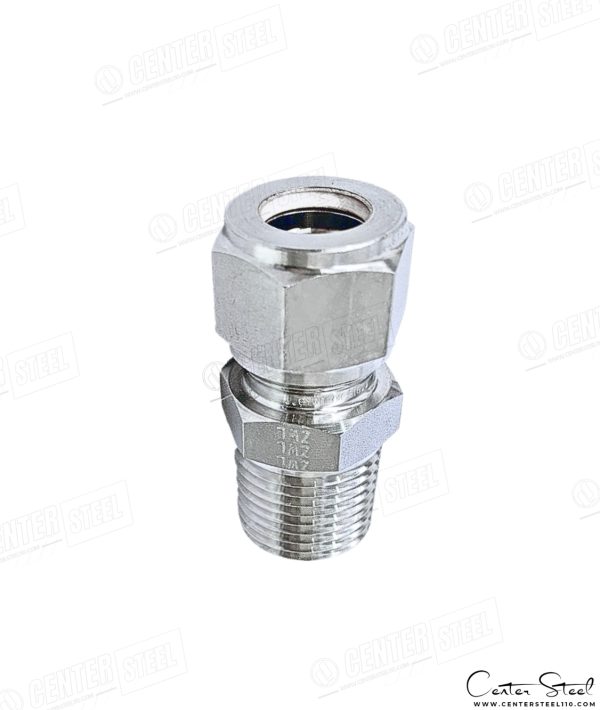

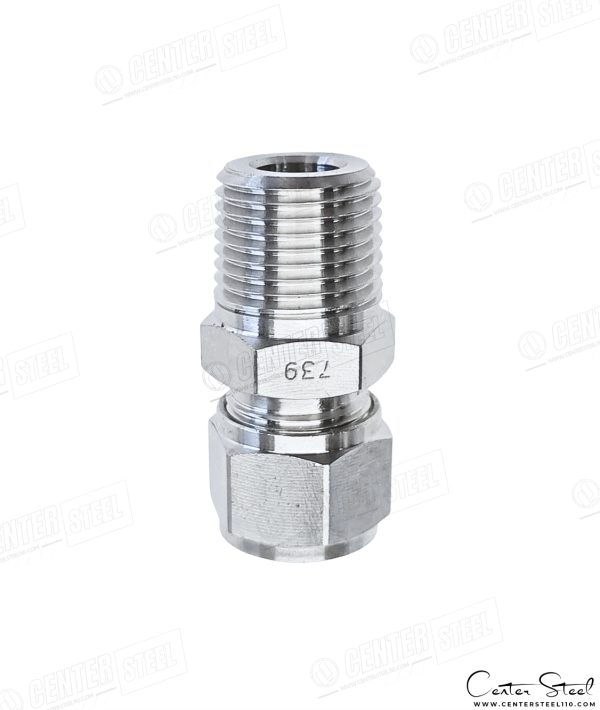

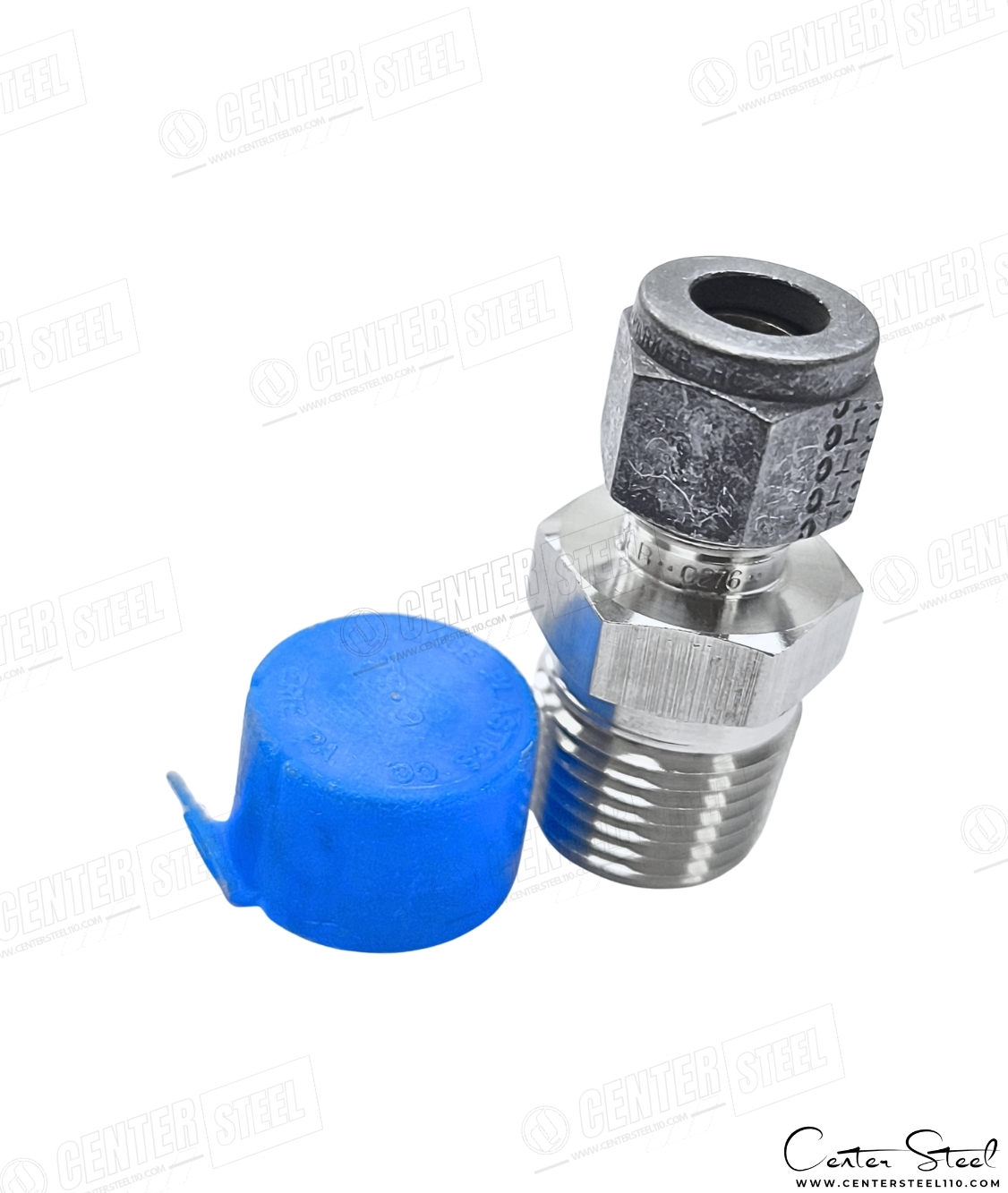

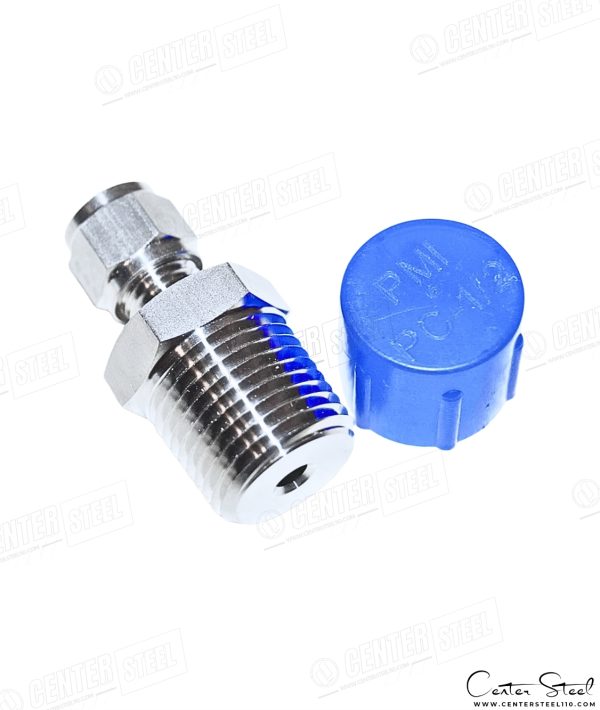

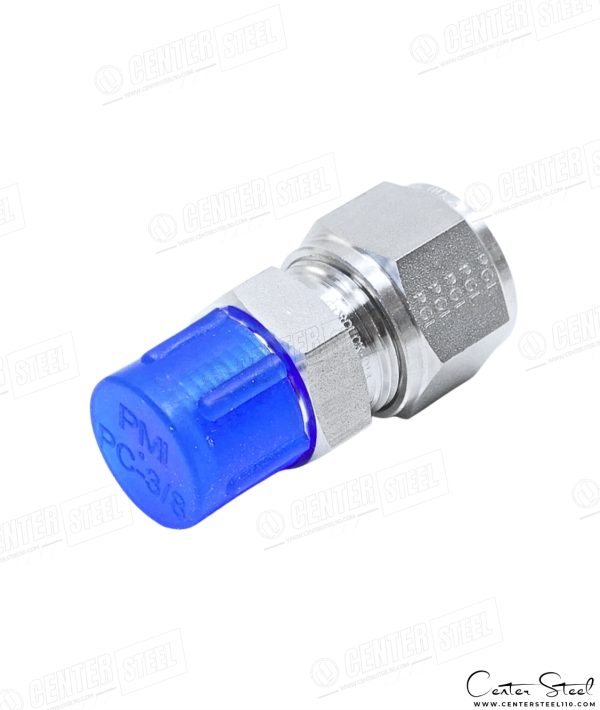

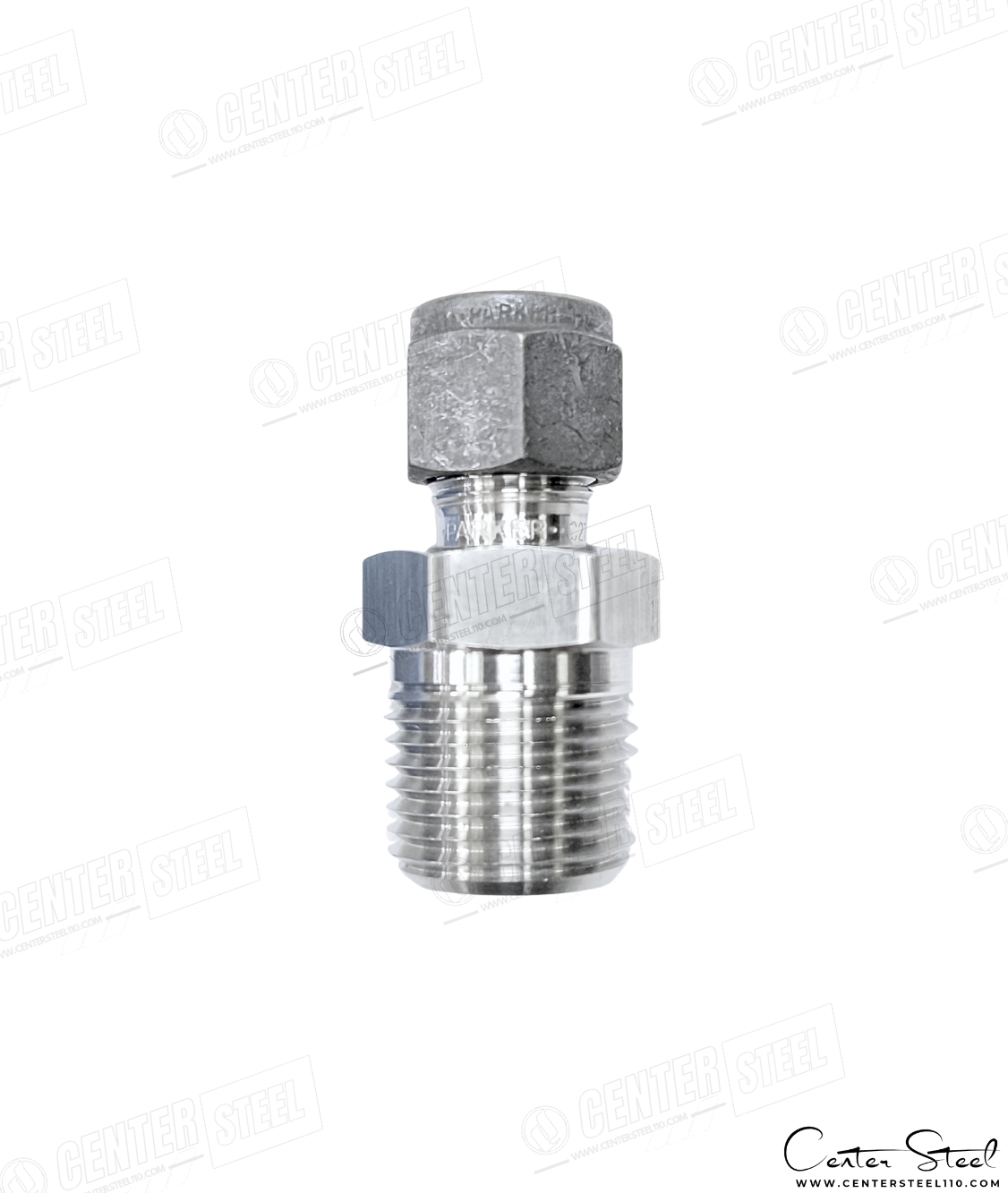

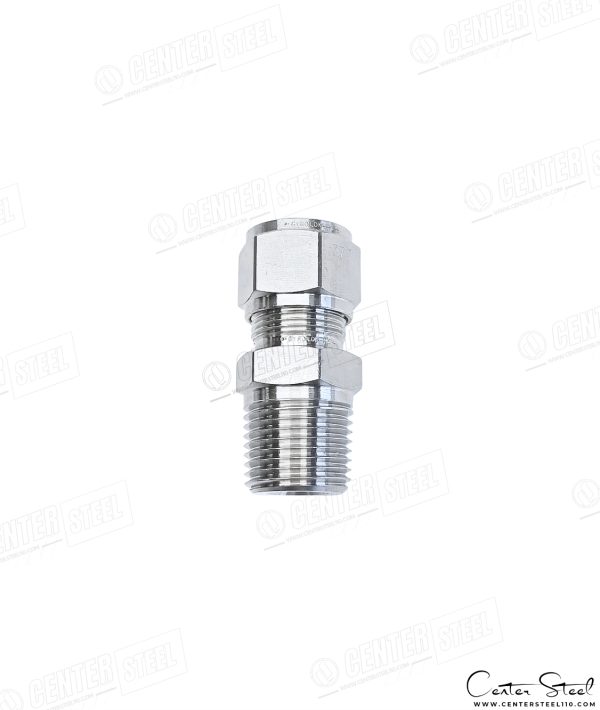

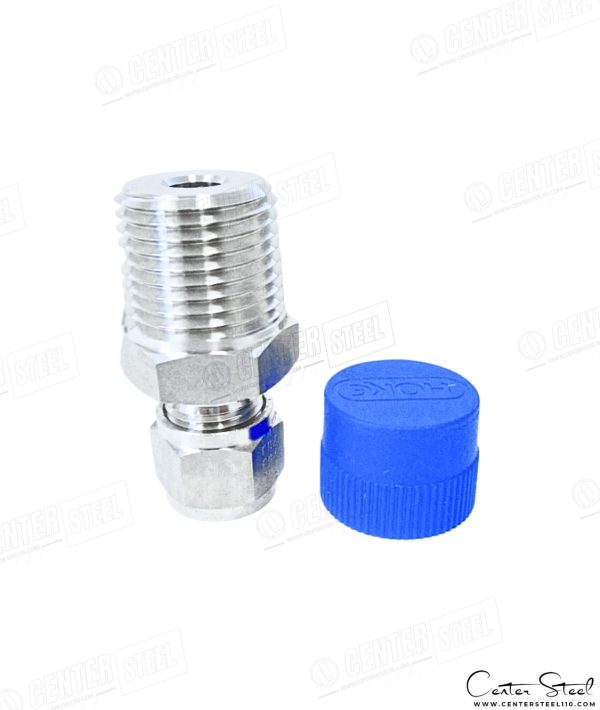

میل کانکتور هستلوی ( Hastelloy Male Connector ) یا یکسر مهره هستلوی یکی از مهمترین اجزای سیستمهای پایپینگ و تیوبینگ ابزار دقیق است که نقش پل ارتباطی بین خطوط تیوبینگ و تجهیزات دارای رزوه داخلی (Female Thread) را ایفا میکند. این اتصال از یکسو بهوسیله مکانیزم فیتینگ دو فرول (Double Ferrule Tube Fitting) روی تیوب نصب میشود و از سوی دیگر با رزوه بیرونی NPT امکان اتصال مستقیم به شیرآلات، رگولاتورها، ترانسمیترها، گیجها و فیلترها را فراهم میآورد.
این قطعه از آلیاژ Hastelloy C-276 – UNS N10276 ساخته شده؛ بدنه ، مهره و فرولها از Bar Stock مطابق ASTM B574 تولید میشوند.
این محصول برای محیطهای بسیار خورنده، دما و فشار بالا و سرویسهای حساس ابزار دقیق طراحی شده است.
متریالهای مختلف بر اساس نیاز پروژه قابل سفارش میباشد.
⚙️ ویژگیهای کلیدی میل کانکتور هستلوی – Hastelloy Male Connector
- اتصال مستقیم و مطمئن تیوب به تجهیزات رزوهای NPT
- سازگاری با تیوب مطابق استاندارد
- بدنه: Hastelloy C-276 – ASTM B574 UNS N10276
- مهره: Hastelloy C-276 – ASTM B574 UNS N10276 با پوشش نقره داخلی (ASTM B700)
- فرولها: Hastelloy C-276 – ASTM B574 UNS N10276 – Cold Worked + Solution Annealing + Carburizing
- طراحی Double-Ferrule با آببندی Metal-to-Metal
- فشار کاری 2400Psi تا 10200Psi (بسته به سایز و دما)
- پیشنهاد: عدم استفاده در فشارهای بالاتر از 6000Psi بدون تجربه کافی در مونتاژ
- مقاومت عالی در برابر اسیدها، کلرایدها، سولفیدها و H₂S
- محدوده دمای کاری: ۳۲۰- تا ۱۰۰۰ درجه فارنهایت
- نصب سریع، بدون جوشکاری و قابل استفاده مجدد
- تولید طبق: ASME B31.1 – ASME B31.3 – MSS-SP-99 – ASME B1.20.1
🔹 پوشش نقره داخل مهره (Silver Plating)
- کاهش اصطکاک بین مهره و فرول در حین مونتاژ
- جلوگیری از گالینگ در فشارهای بالا
- اجرا طبق ASTM B700 – Silver Coating
🔹 سختکاری فرول و بکفرول
- فرولها از Hastelloy C-276 Cold Worked
- عملیات Solution Annealing برای بهبود ساختار
- Carburizing روی Back Ferrule برای افزایش سختی سطح
- طراحی بکفرول جهت مقاومت در محیطهای ارتعاشی
📊 جدول مشخصات فنی میل کانکتور هستلوی – Hastelloy Male Connector
| ویژگی | توضیحات فنی |
|---|---|
| نوع اتصال (Fittings Type) | Male Connector – Double Ferrule |
| متریال بدنه (Body Material) | Hastelloy C-276 – ASTM B574 – UNS N10276 |
| متریال مهره (Nut Material) | Hastelloy C-276 – ASTM B574 – UNS N10276 + Silver Plated |
| متریال فرولها (Ferrules Material) | Hastelloy C-276 – ASTM B574 – UNS N10276 – Cold Worked & Treated |
| محدوده سایزبندی (O.D Size Range) | 1/16″ ~ 2″ (Fractional) |
| رنج فشار کاری (Working Pressure Range) | 2400Psi الی 10200Psi (بسته به سایز و دما) – پیشنهاد تا 6000Psi |
| محدوده دمای کاری (Working Temp Range) | -320°F ~ 1000°F -195°C ~ 537°C |
| نوع آببندی (Sealing Type) | Metal-to-Metal Seal |
| استانداردها (Standards) | ASME B31.1 – ASME B31.3 – ASME B1.20.1 – MSS-SP-99 |
| برندهای معتبر (Brands) | Swagelok، Parker، S-LOK، DK-LOK، Hy-Lok، Superlok |
🧪 کاربردهای میل کانکتور هستلوی ( Hastelloy Male Connector )
- اتصال تیوب به رزوه داخلی در سیستمهای ابزار دقیق با خوردگی بسیار زیاد
- خطوط هیدرولیک و پنوماتیک فشار قوی همراه با خوردگی
- سرویسهای خورنده شامل H₂S، کلرایدها و گازهای واکنشی
- صنایع نفت، گاز، پتروشیمی، پالایشگاه و نیروگاه
- صنایع دارویی، غذایی، آزمایشگاهی و Chemical Process
- سیستمهای خلأ و فشار مثبت
نکات نصب و نگهداری
- تیوب باید کاملاً تمیز، خشک و بدون پلیسه باشد
- سفتکردن اولیه: ابتدا با دست، سپس طبق دستور برند
- استفاده از گشتاور صحیح جهت جلوگیری از نشتی
- قابل استفاده مجدد پس از مونتاژ اول
- بررسی دورهای نشتی در محیطهای تحت ارتعاش
- جلوگیری از ضربه، ابزار نامناسب و آسیب رزوهها
⚠️ نکات طلایی برای تشخیص اتصال اصلی از تقلبی
۱- برند و مارکینگ
- برندهای معتبر (Swagelok، Parker، S-LOK) حکاکی دقیق و یکنواخت دارند در صورتی که در نمونههای فیک فونت ناهماهنگ و حکاکی بیکیفیت دارند
۲- مهره با پوشش نقره
- مهره های اصل پوشش نقره یکنواخت دارند در صورتی که نمونه های فی بدون پوشش یا کیفیت پایین
۳- متریال بدنه
- متریال Hastelloy C-276 مطابق ASTM B574/B564 – UNS N10276 میباشد درصورتیکه در نمونه ها مغایر معمولا از آلیاژهای ارزان، استنلس 304 یا ریختهگری
۴- کیفیت ماشینکاری
- محصول اصلی دارای سطوح صیقلی، لبههای دقیق، رزوههای استاندارد در صورتیکه زبری، لبههای تیز و رزوه نامنظم
۵- کیفیت فرول
- کیفیت فرول ها به عنوان اصلی ترین بخش یک اتصال تیوبینگ باید به صورت C-276 Cold Worked + عملیات حرارتی و آببندی بسیار مستحکم اما در محصولات فیک ،معمولا آببندی ضعیف، عدم تطابق با Gap Gauge مشاهده میشود.
💡 توصیه حرفهای
- همیشه کیفیت را بر قیمت ترجیح دهید
- ابعاد و مشخصات فنی را با کاتالوگ اصلی تطبیق دهید
- از اتصالات بدون برند و فاقد استاندارد جداً خودداری کنید
