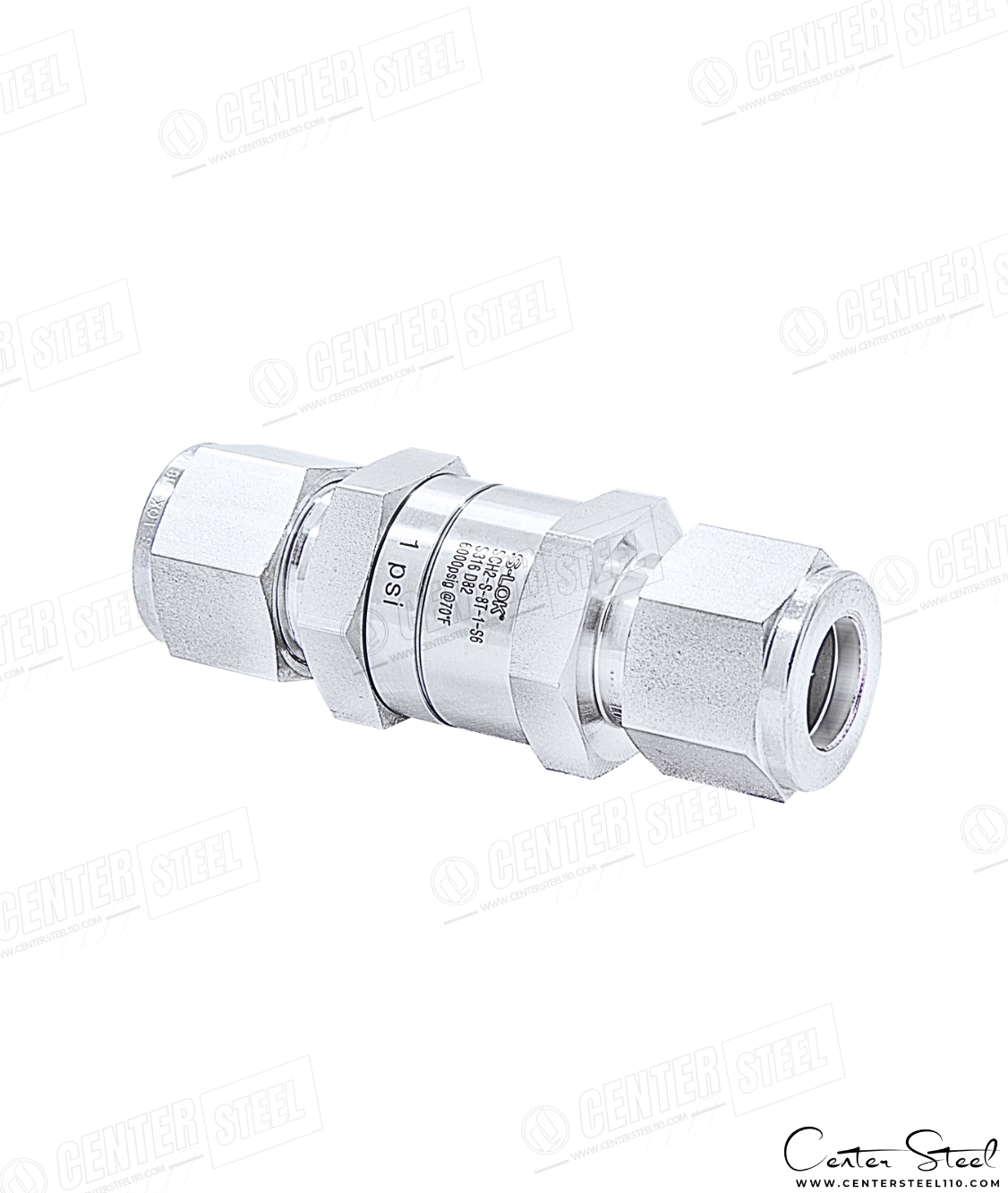

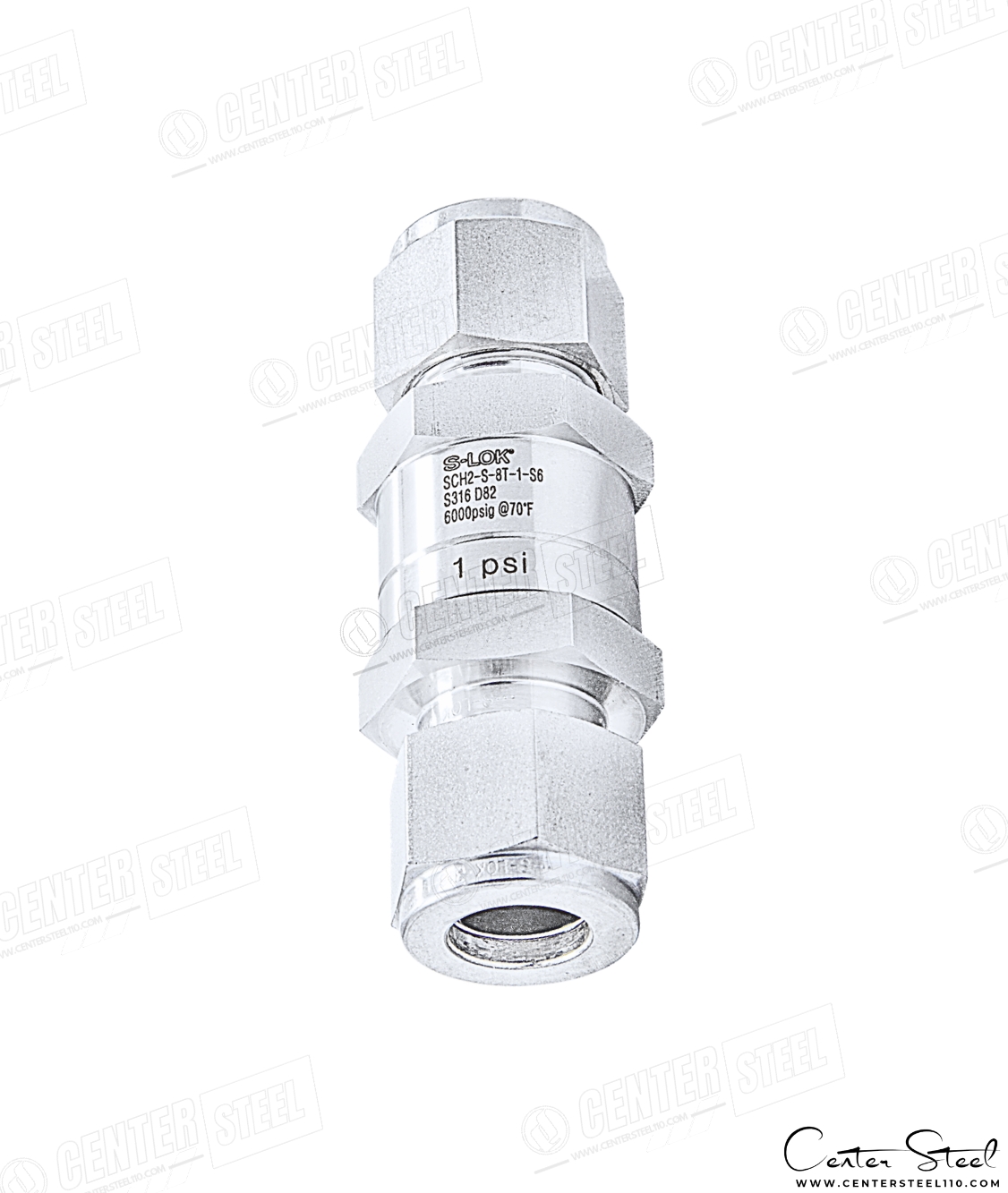

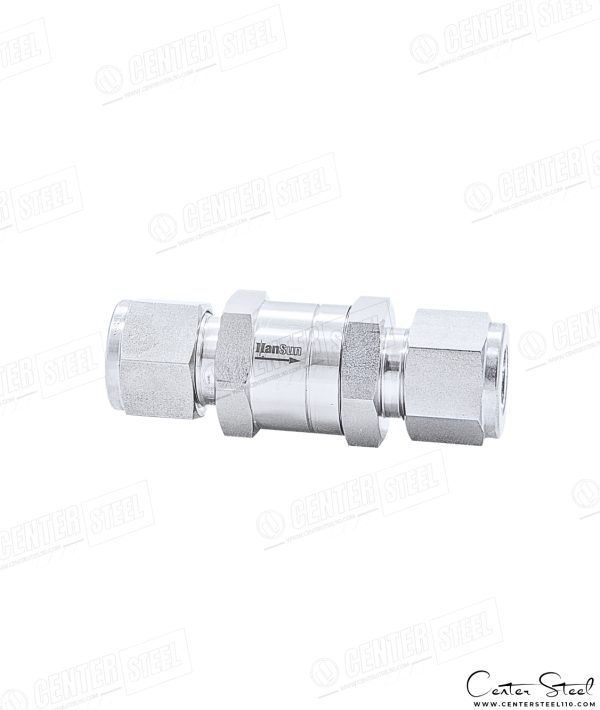

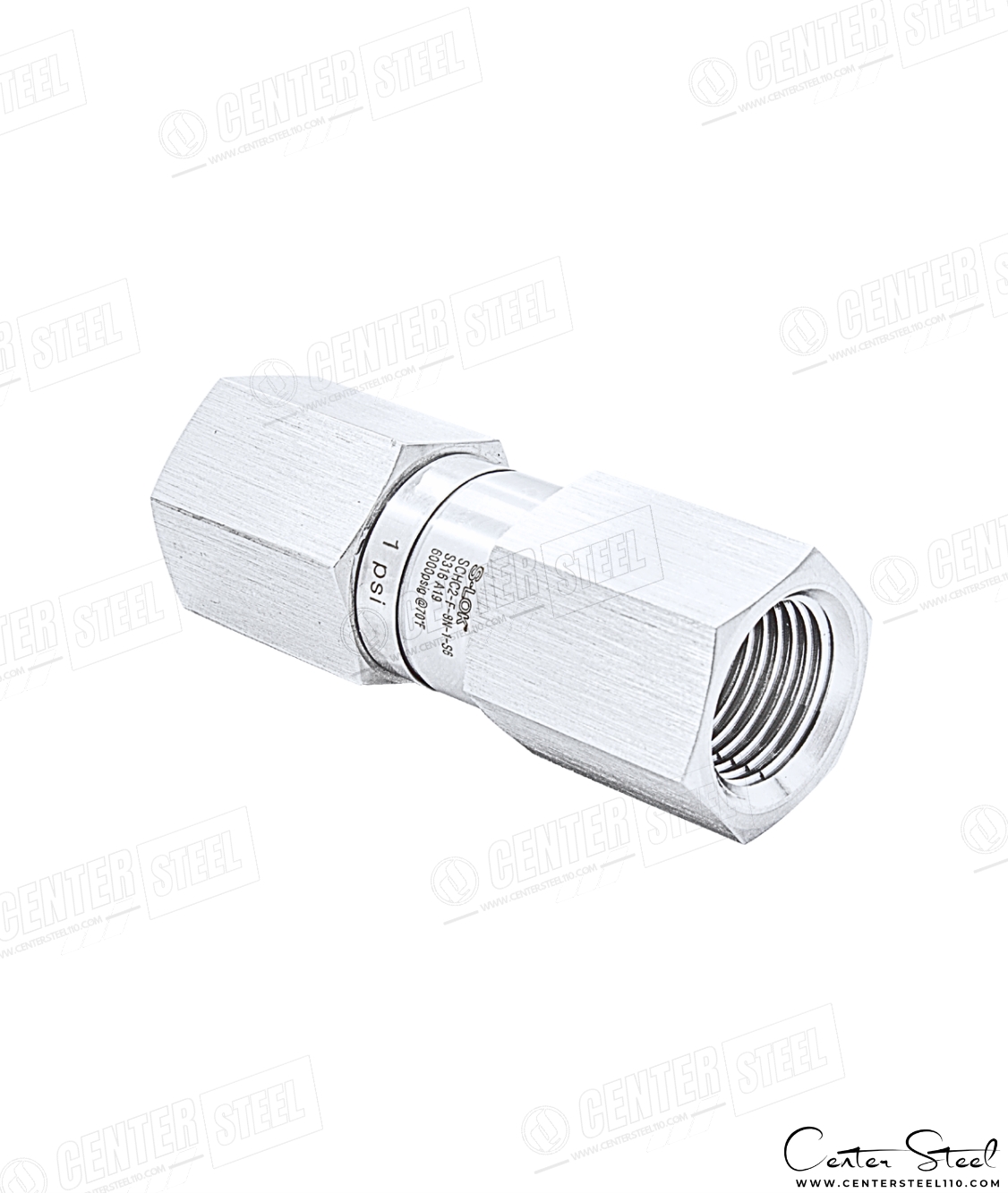

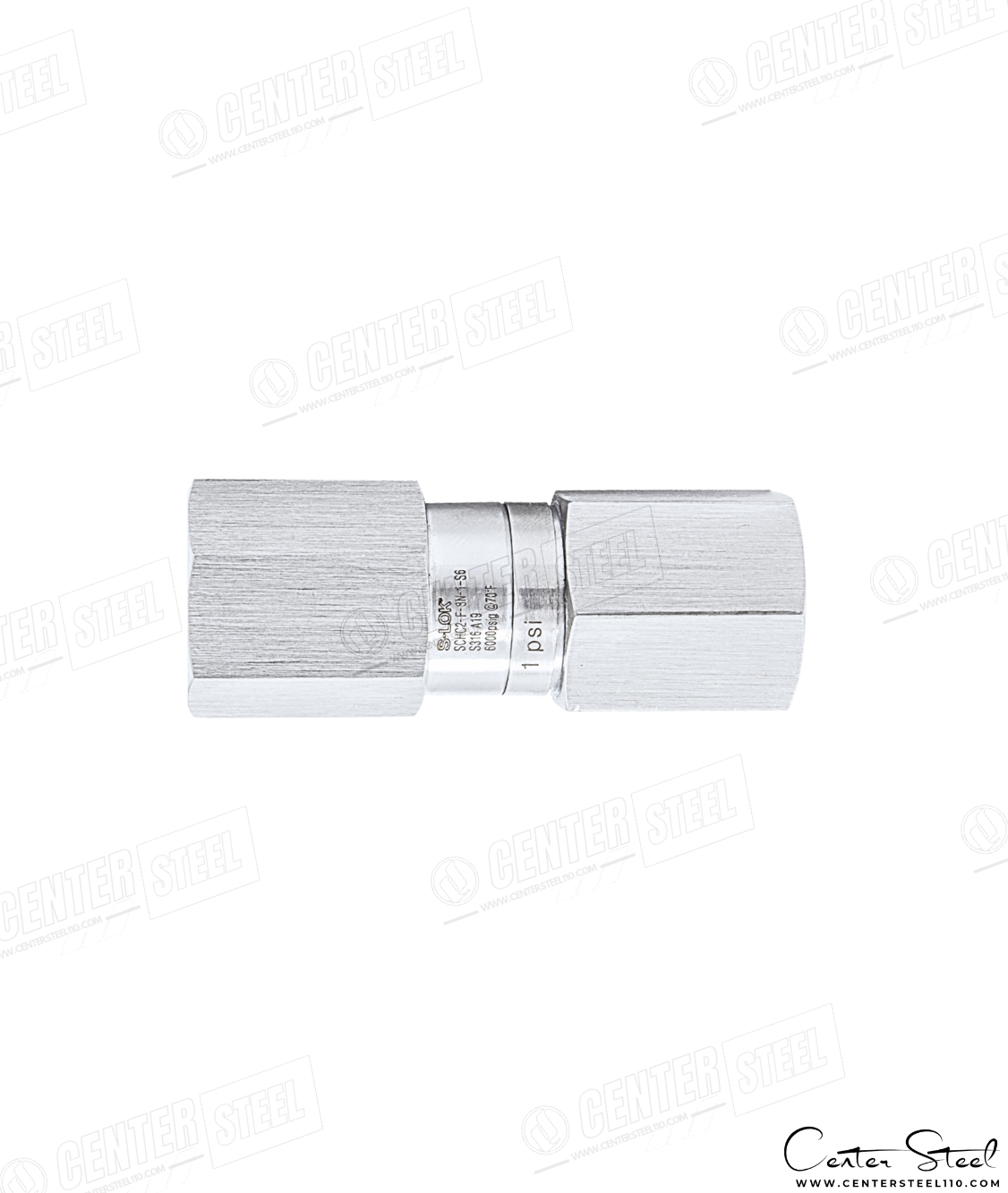

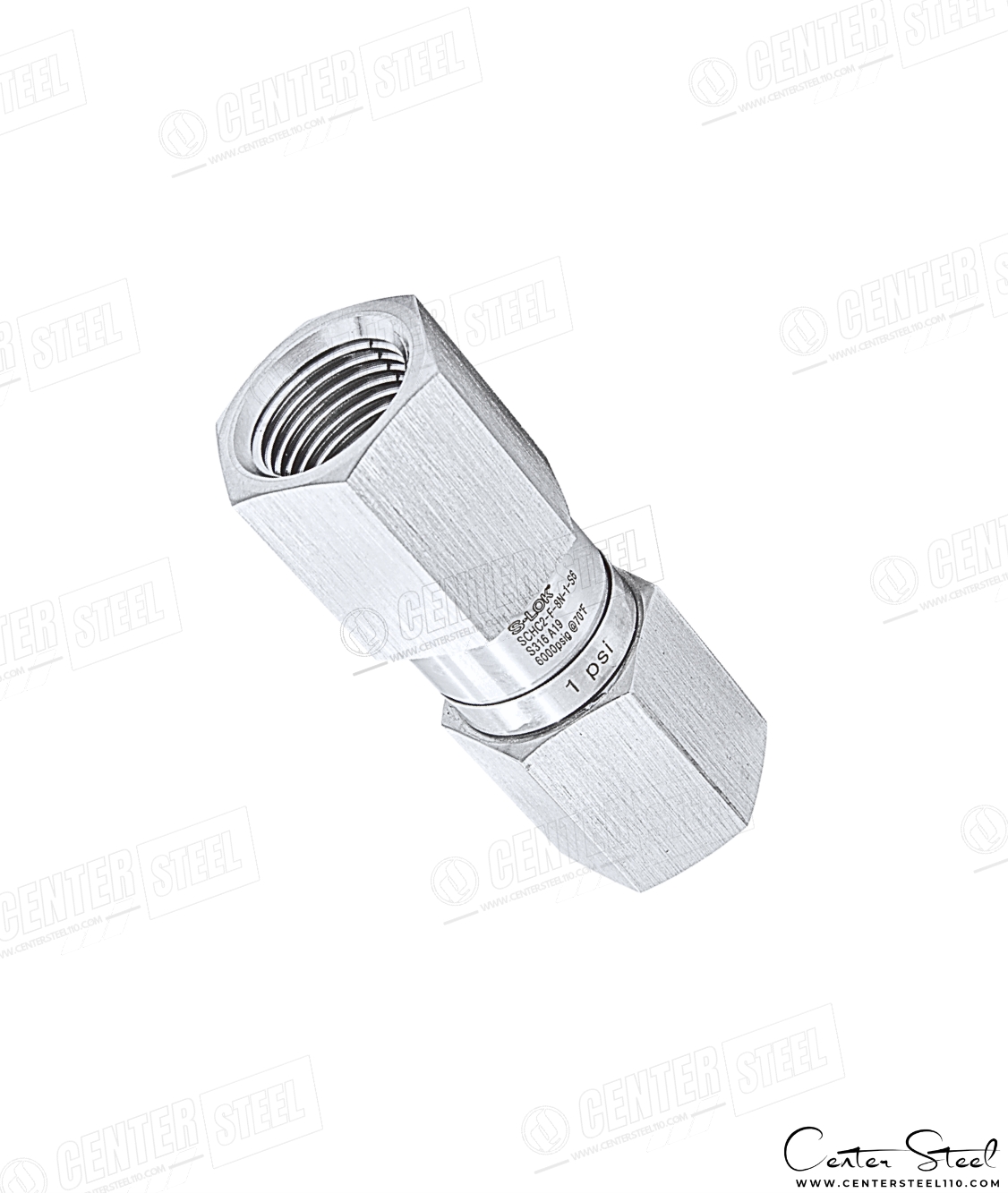

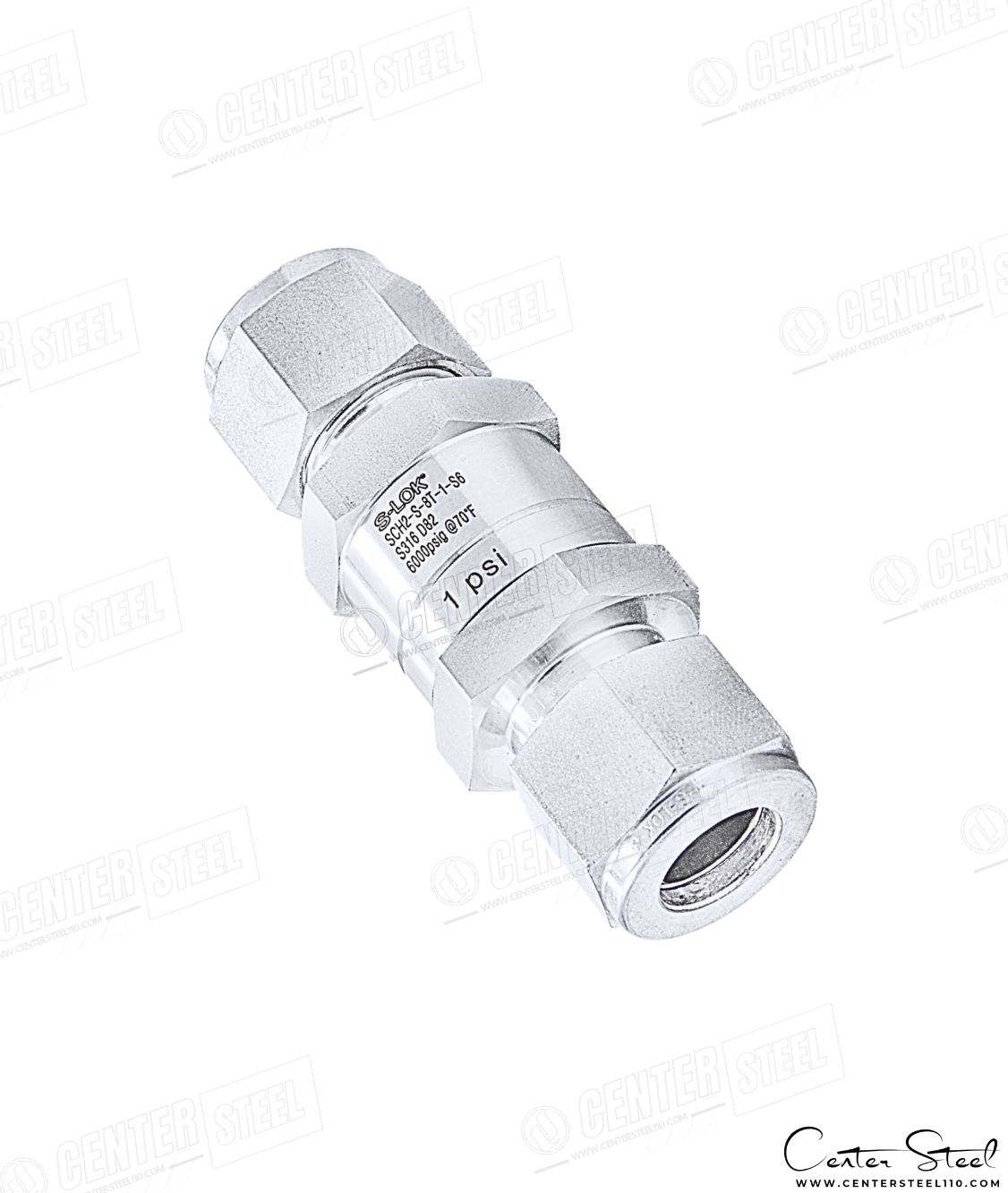

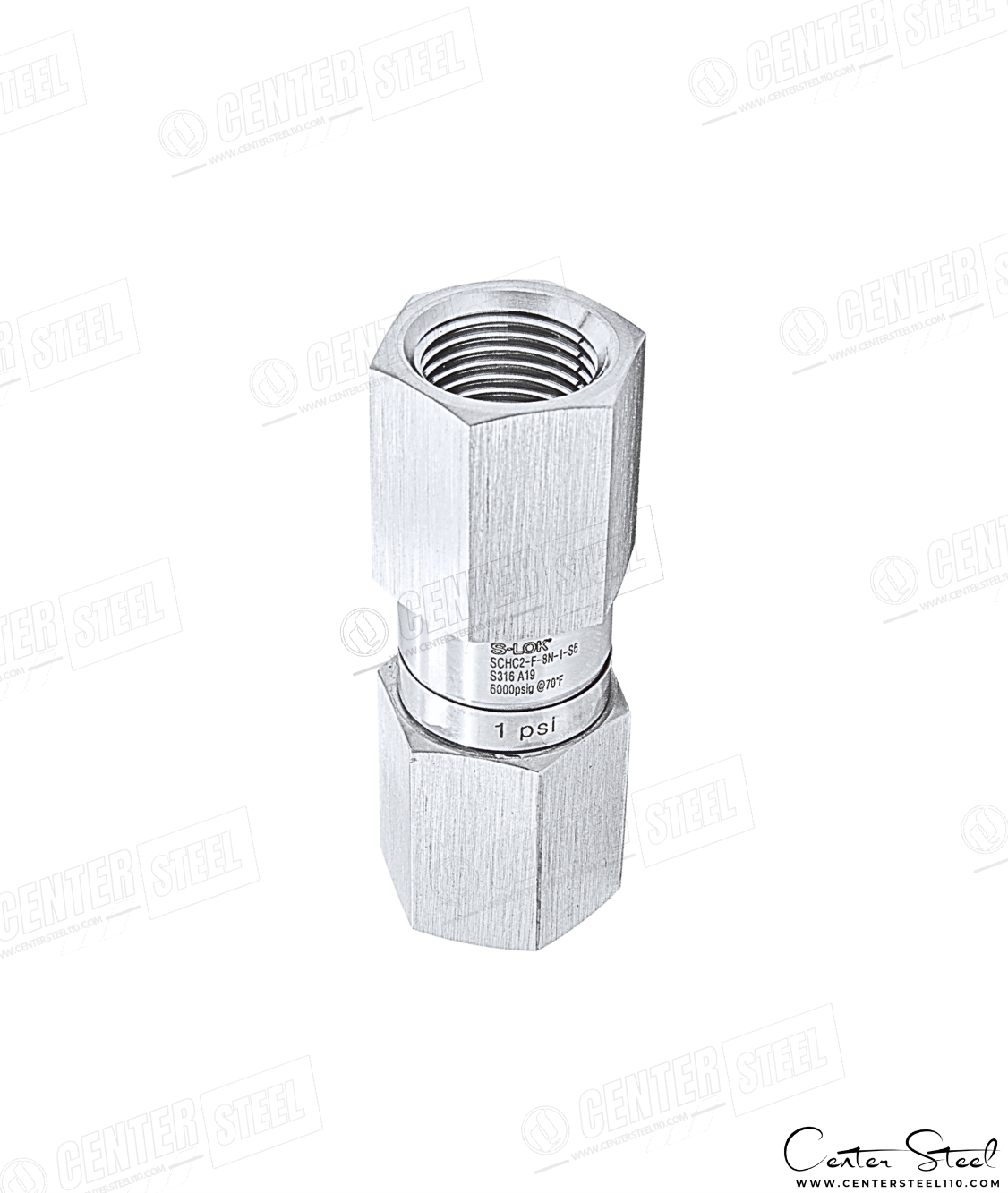

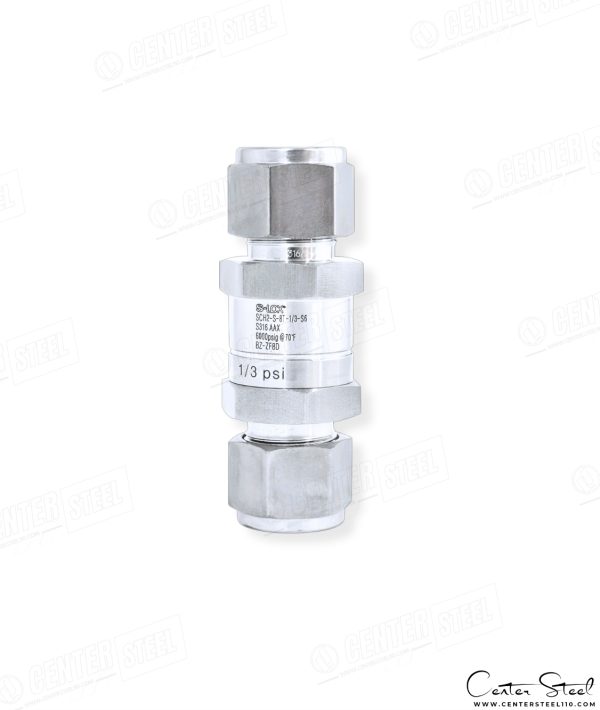

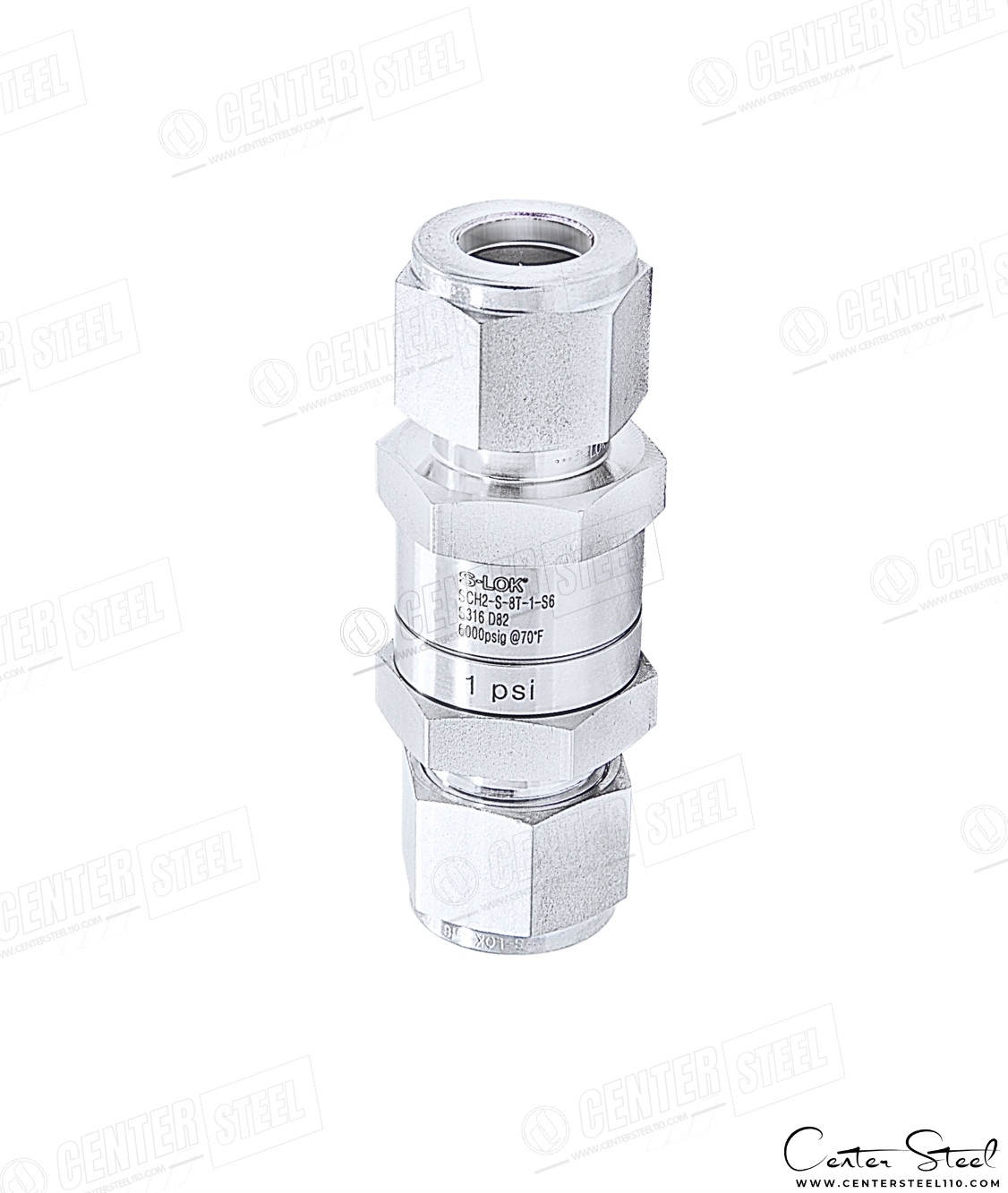

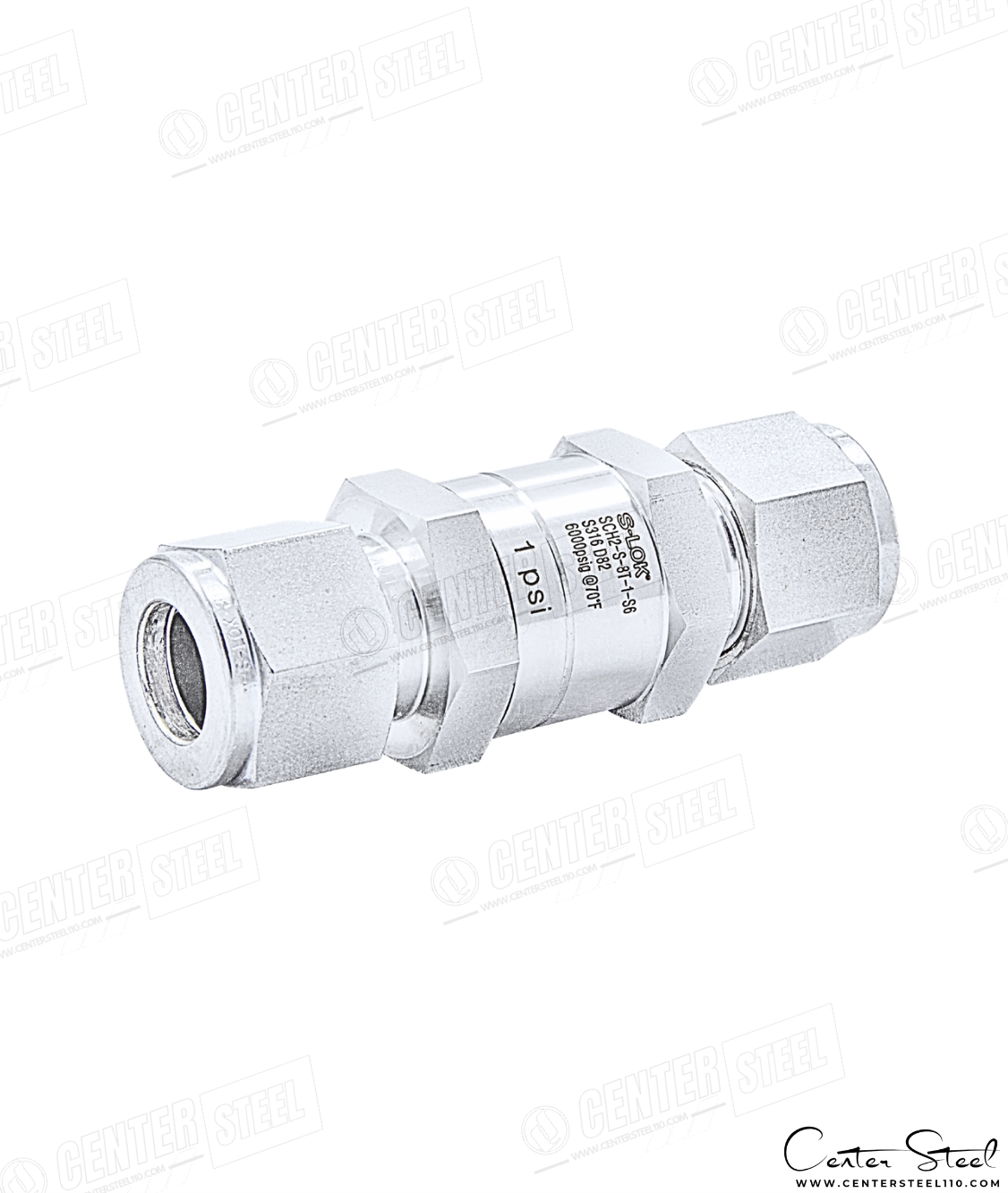

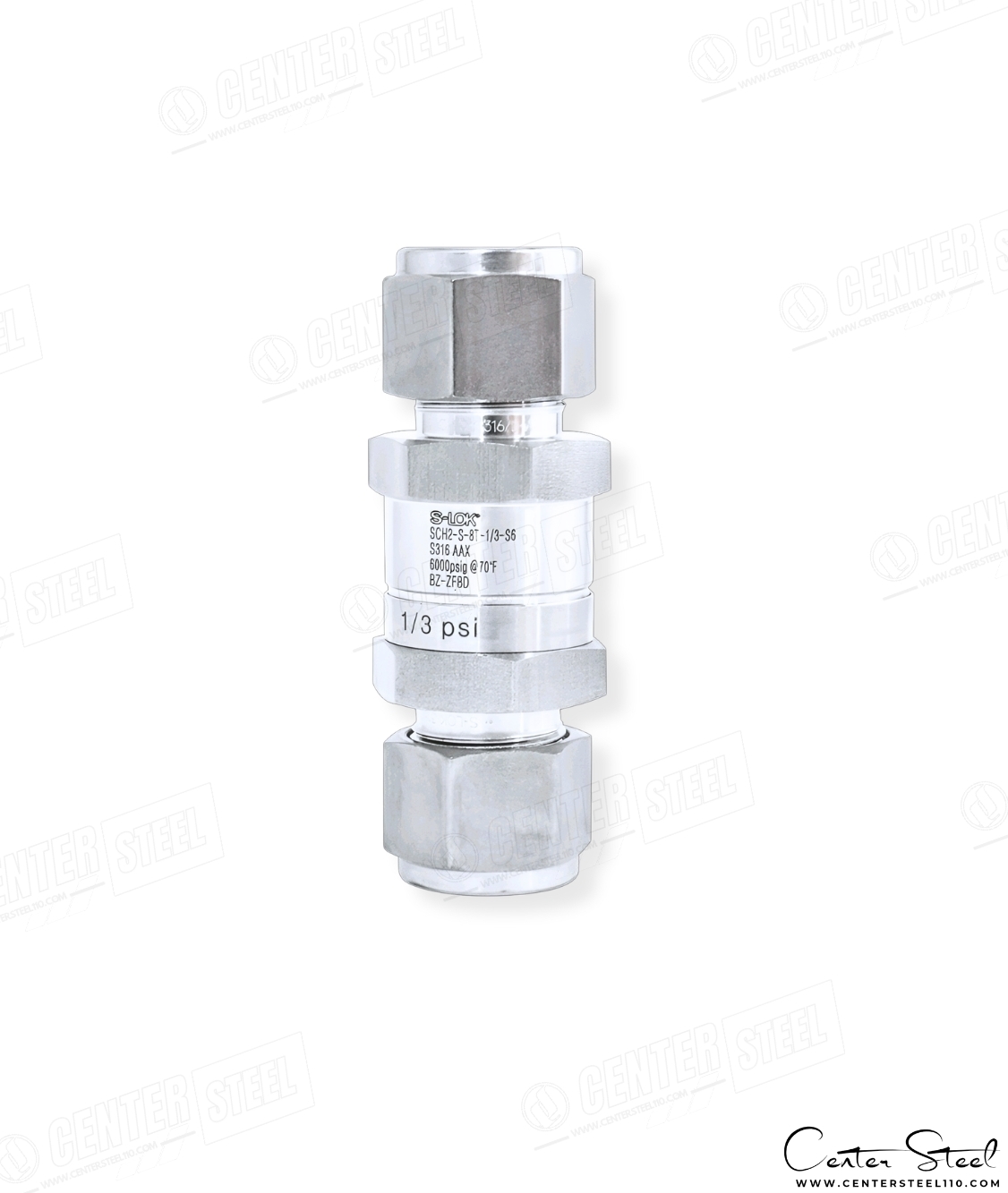

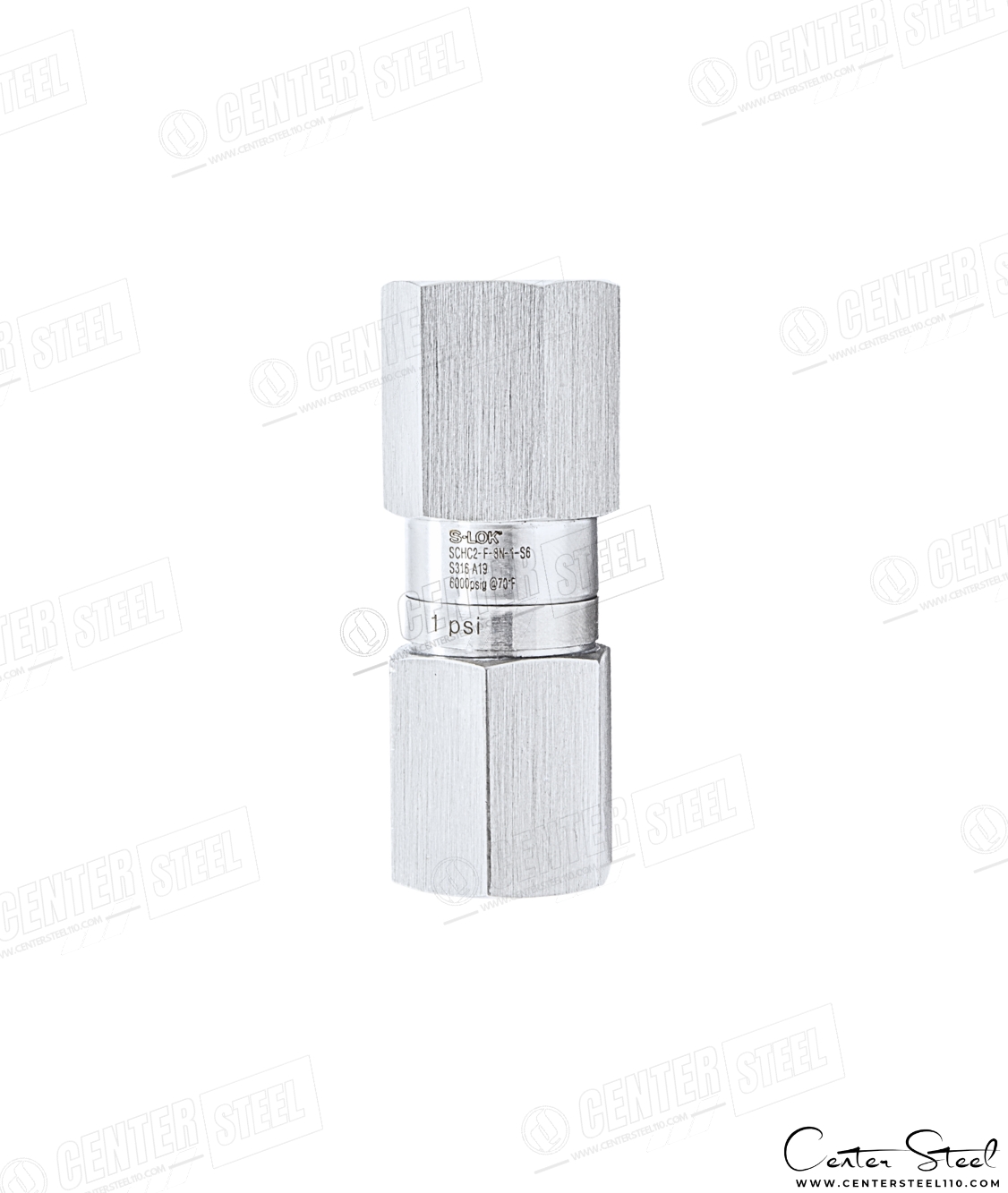

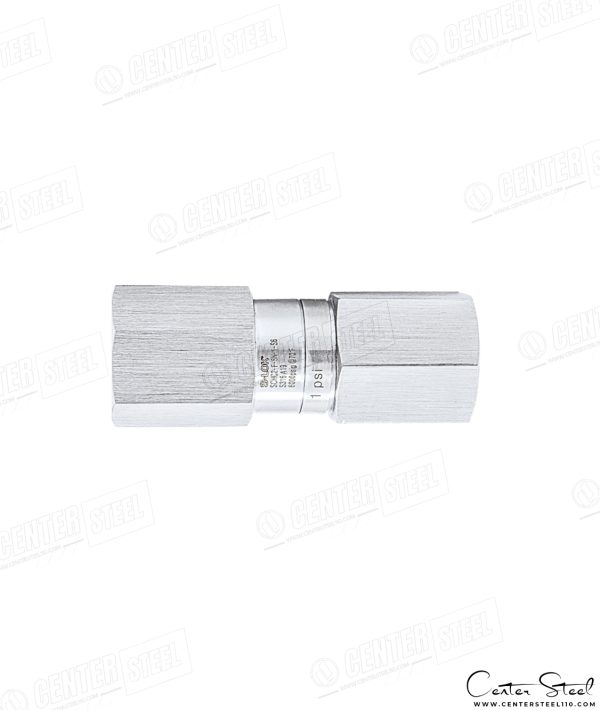

چک ولو 6000Psi فشارقوی سری SCH60 برند S-LOK
High Pressure Check Valve | W.P. 6,000Psi | SCH60 Series | Made by S-LOK
در سیستمهای تحت فشار، بهویژه در صنایع حساس نظیر نفت، گاز، ابزار دقیق، هیدرولیک و فرآیندی، جلوگیری از برگشت جریان سیال از اهمیت بالایی برخوردار است. چک ولو یا Check Valve بهعنوان یکی از اجزای حیاتی ایمنی، از برگشت جریان و ایجاد ضربه فشار (Water Hammer)، آسیب مکانیکی و اختلال در عملکرد تجهیزات جلوگیری میکند.
چک ولو فشار بالا مدل SCH60 از برند S-LOK یک شیر یکطرفه صنعتی و مهندسی-شده با قابلیت تحمل فشار کاری تا 6000Psi بوده که با عملکرد پایدار، حساسیت عملکردی مناسب در فشارهای پایین و آببندی مطمئن، برای استفاده در خطوط گاز و مایع در سیستمهای ابزار دقیق و فرآیندی توسعه یافته است.
این محصول با متریال Stainless Steel Body، مکانیزم Spring–Poppet و قابلیت انتخاب Cracking Pressure (فشار شروع بازشدن) در بازه ۱ تا ۲۵ Psi، امکان تطبیق با شرایط مختلف بهرهبرداری و جلوگیری دقیق از برگشت سیال را فراهم میکند.
⚙️ ویژگیهای کلیدی چک ولو 6000Psi فشارقوی سری SCH60
- حداکثر فشار کاری 6000Psig @ 70°F (413Bar @ 21°C)
- محدوده فشار عملکرد Cracking Pressure در رنجهای 1 / 3 / 5 / 10 / 25 psi
- سازگار با Gas و Liquid Service
- ساختار Spring-Loaded Poppet Mechanism
- طراحی Leak-Tight Shut-Off با آببندی الاستومری
- متریال Stainless Steel 316/L
- قابلیت Back-Pressure Resistance
- تنوع اتصالات با استاندارد های مختلف
- تست ۱۰۰٪ عملکردی جهت Cracking & Reseal Performance
- مناسب برای کاربردهای ابزار دقیق و فرآیندی فشارقوی
- امکان انتخاب O-Ring Materials متناسب با نوع سیال از قبیل FKM – NBR – EPDM – FFKM
📊 مشخصات فنی چک ولو 6000Psi فشارقوی سری SCH60
| ویژگی | مقدار / توضیحات |
|---|---|
| سری (Series) | SCH60 High Pressure Check Valves |
| نوع طراحی (Design Type) | Spring-Loaded Poppet Type |
| فشار کاری (Working Pressure) | 6000Psig @ 70°F (413Bar @ 21°C) |
| محدوده فشار کرکینگ (Cracking Pressure Range) | 1 / 3 / 5 / 10 / 25 Psi (مطابق Spring Code) |
| دمای کاری (Working Temp) | FKM O-Ring Seal -23°C ~ 190°C NBR O-Ring Seal -20°C ~ 105°C RPDM O-Ring Seal -45°C ~ 148°C FFKM ( Kalrez®) O-Ring Seal -20°C ~ 275°C |
| متریال بدنه (Body Material) | Stainless Steel Gr.316/L ASTM A479/276 |
| متریال پاپت (Poppet Material) | Stainless Steel Gr.316/L ASTM A479/276 |
| فنر داخلی (Spring Material) | SS304 – کالیبره شده |
| متریال آببندی (Seal Material) | FKM (STD) NBR / EPDM / FFKM (Optional) |

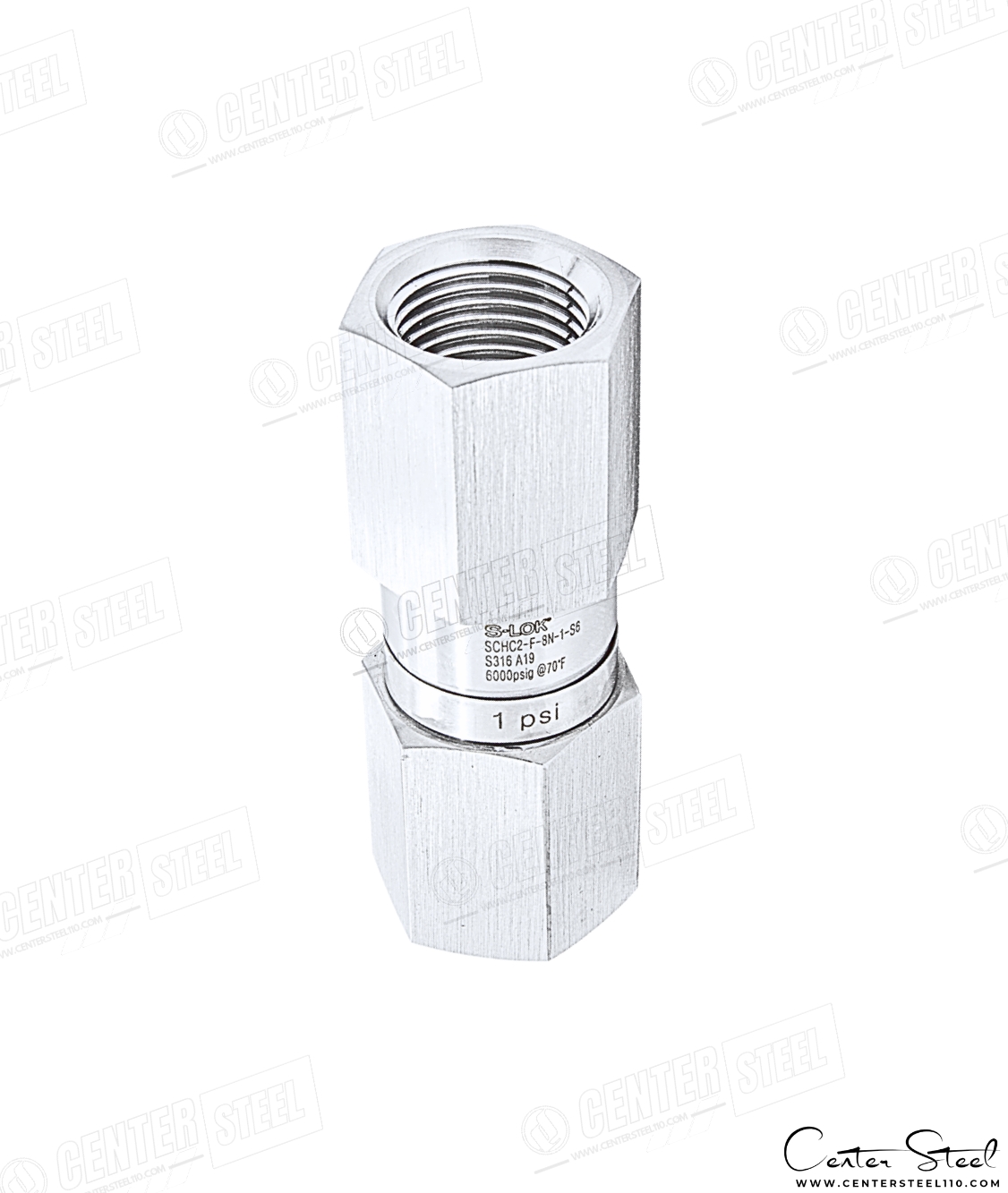

| نوع اتصال (End Connections) | Male/Female NPT ASME B 1.20.1 Tube Fitting
BSPP,BSPT سفارشی |
کاربری (Application) | جلوگیری از برگشت جریان در خطوط گاز و مایع، ابزار دقیق و فرآیندی |
| کنترل کیفیت (Quality Control) | 100% Factory Tested for Cracking & Reseal |
⚙️ عملکرد دقیق و ایمن چک ولو فشارقوی
هنگامی که جریان سیال در جهت صحیح حرکت کند:
- فنر داخلی فشرده شده و پاپت باز میشود
- عبور سیال بهصورت کنترلشده انجام میگیرد
در صورت برگشت جریان یا کاهش فشار خط:
- فنر موجب بستهشدن سریع پاپت میشود
- از برگشت سیال و ضربه فشار جلوگیری میگردد
این عملکرد بهصورت Self-Actuated و بدون نیاز به منبع انرژی خارجی انجام میشود.
🧩 متریال قطعات داخلی چک ولو فشارقوی سری SCH60
| Component | Material / Specification |
|---|---|
| Body | Stainless Steel Gr.316/L ASTM A479/276 |
| End Connections | Stainless Steel Gr.316/L ASTM A479/276 |
| Indicator Ring | Stainless Steel |
| Poppet | Stainless Steel Gr.316/L ASTM A479/276 |
| Poppet Stopper | Stainless Steel Gr.316/L ASTM A479/276 |
| Spring | SS304 |
| O-Ring | FKM (STD) NBR / EPDM / FFKM (Optional) |
| Back-Up Ring | PTFE |
🧪 کاربردهای تخصصی چک ولو سری SCH60
- جلوگیری از برگشت جریان در خطوط Gas & Liquid
- ایستگاههای کاهش فشار گاز و پتروشیمی
- سیستمهای ابزار دقیق و هیدرولیک فشارقوی
- خطوط Sample / Analyzer / Utility
- واحدهای تست و آزمایشگاهی فرآیندی
- اسکیدهای صنعتی و پنلهای ابزار دقیق
- سیستمهای انتقال گاز، هوای فشرده و هیدروکربنها
🔧 نکات نصب و نگهداری
- انتخاب Cracking Pressure باید مطابق شرایط فرایندی انجام شود.
- نصب در راستای صحیح جریان و مطابق جهت پیکان روی بدنه انجام گردد.
- برای سیالات خورنده یا دماهای بالا، O-Ring مناسب انتخاب شود.
- جهت جلوگیری از آسیب فنر، از شوکهای ضربهای و ذرات جامد در خط جلوگیری گردد.
⚠️ نکات تشخیص محصول اصل S-LOK
- حکاکی لیزری پارتنامبر ، فشار کاری ، ترکینگ نامبر
- کیفیت ماشینکاری دقیق اتصالات مطابق ASME / ISO
- وجود Indicator Ring جهت تشخیص فشار کرکینگ
- انطباق ابعاد و مشخصات با دیتاشیت رسمی
- ارائه Material Traceability & Full Product Identification
🧰 توصیه حرفهای مهندسی
- هیچگاه کیفیت را فدای قیمت نکنید چرا که هزینه های ناشی از حوادث مالی و جانی غیر قابل جبران است.
- برای سرویسهای فشارقوی و خطوط ابزار دقیق، مدل SCH60 بهترین انتخاب مهندسی-محور است.
- در سرویسهای بسیار خورنده، انتخاب O-Ring FFKM توصیه میشود.
- برای خطوطی که نیاز به جلوگیری مطمئن از برگشت جریان دارند، استفاده از این ولو به همراه Filter / Strainer در ورودی پیشنهاد میگردد.
