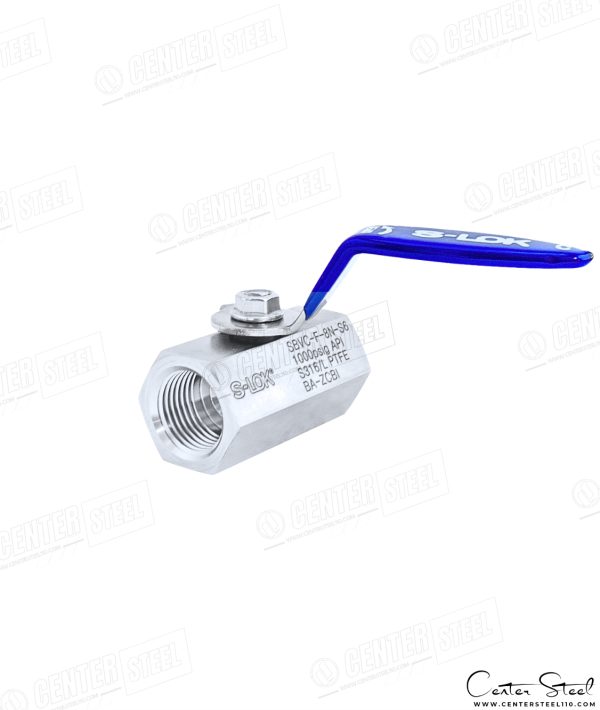

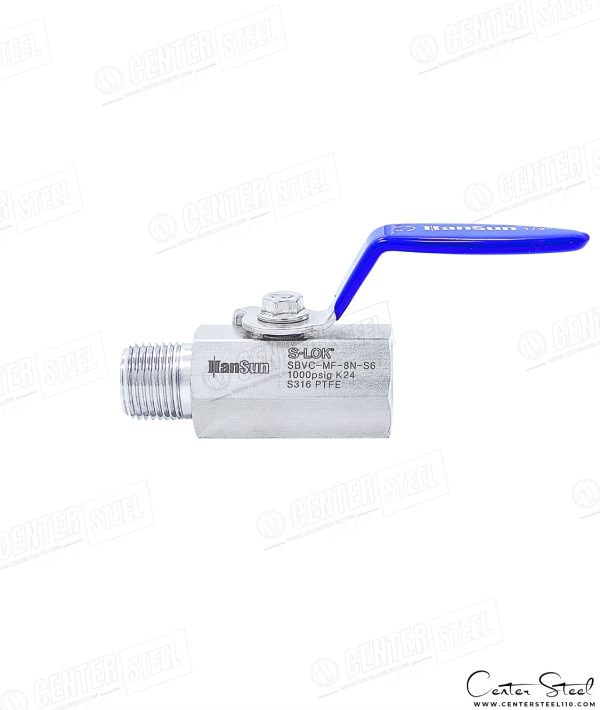

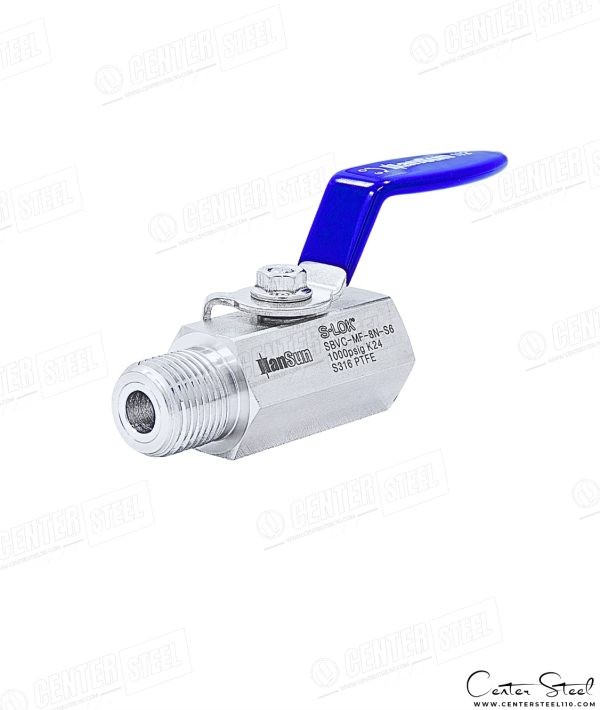

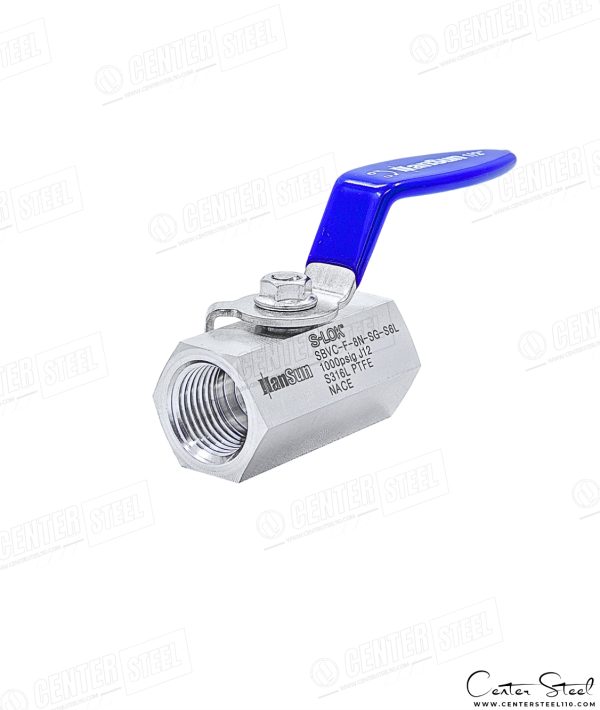

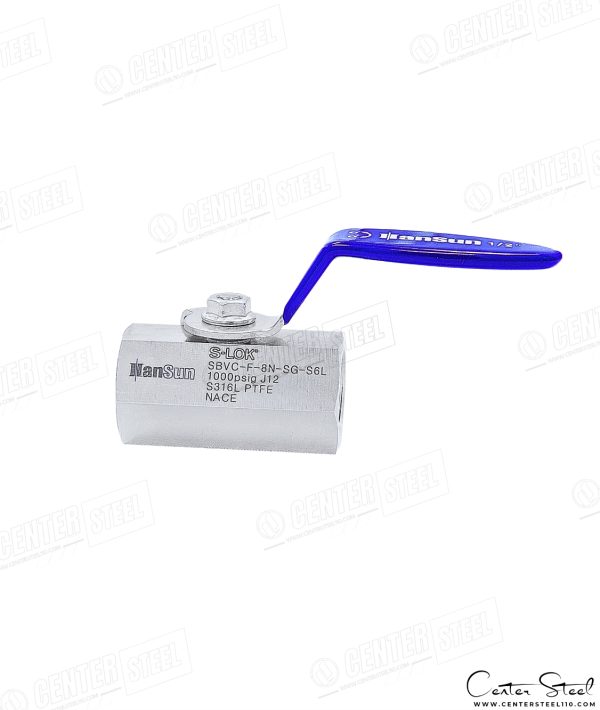

Ball Valve SBV10 Series Working Pressure Up to 1000Psi
بال ولو یا شیر توپی ابزار دقیق سری SBV10 از برند S-LOK یک شیر توپی صنعتی با طراحی فشرده و بدنه یکپارچه از نوع Compact Bar-Stock Body بوده که جهت قطع و وصل ایمن جریان و ایزولاسیون سیال در سیستم‌های ابزار دقیق، خطوط انتقال سیال و کاربردهای عمومی صنعتی با فشار کاری پایین تا متوسط طراحی و تولید شده است.
این بال ولو با بهره‌گیری از توپ صیقلی استنلس استیل، سیت تقویت‌شده Reinforced PTFE و پکینگ مهندسی‌شده، عملکردی پایدار، آب‌بندی مطمئن و گشتاور عملکرد پایین را در شرایط کاری مداوم تضمین می‌کند.
بدنه شش‌ضلعی ماشین‌کاری‌شده، استم مقاوم و کنترل کیفیت دقیق کارخانه، این محصول را به گزینه‌ای اقتصادی و قابل‌اعتماد برای سرویس‌های عمومی صنعتی تبدیل نموده است.
این شیرها برای کاربردهایی طراحی شده‌اند که در آن‌ها فشار سیستم کمتر از فشارهای ۶۹ بار است، اما همچنان دقت، ایمنی و دوام بالا مورد نیاز است. طراحی ساده، سبک و اقتصادی این سری، در کنار کیفیت ساخت دقیق برند S-LOK، باعث شده تا SBV10 به گزینه‌ای قابل اتکا در صنایع آزمایشگاهی، بیوشیمی، خطوط کنترل پنوماتیکی و تجهیزات اندازه‌گیری تبدیل می‌گردد.
بال ولو SBV10 از Stainless Steel Gr.316 /316L مطابق استانداردهای ASTM A479 / A276 / JIS H3250 ساخته شده و برای سرویس‌های آب، هوا، روغن و گاز مناسب می‌باشد
⚙️ ویژگی‌های کلیدی شیر توپی سری SBV10
- فشار کاری تا حداکثر 1000Psig (69Bar) @ 21°C (70°F)
- طراحی فشرده با بدنه Hexagon Bar-Stock
- عملکرد ¼ Turn (90 Degree) با گشتاور پایین
- سیت تقویت‌شده Reinforced PTFE
- پکینگ تقویت‌شده Reinforced PTFE

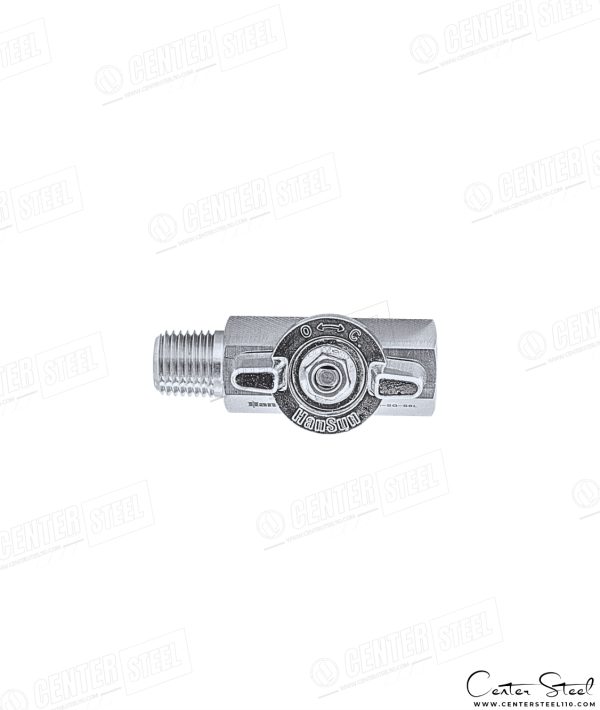

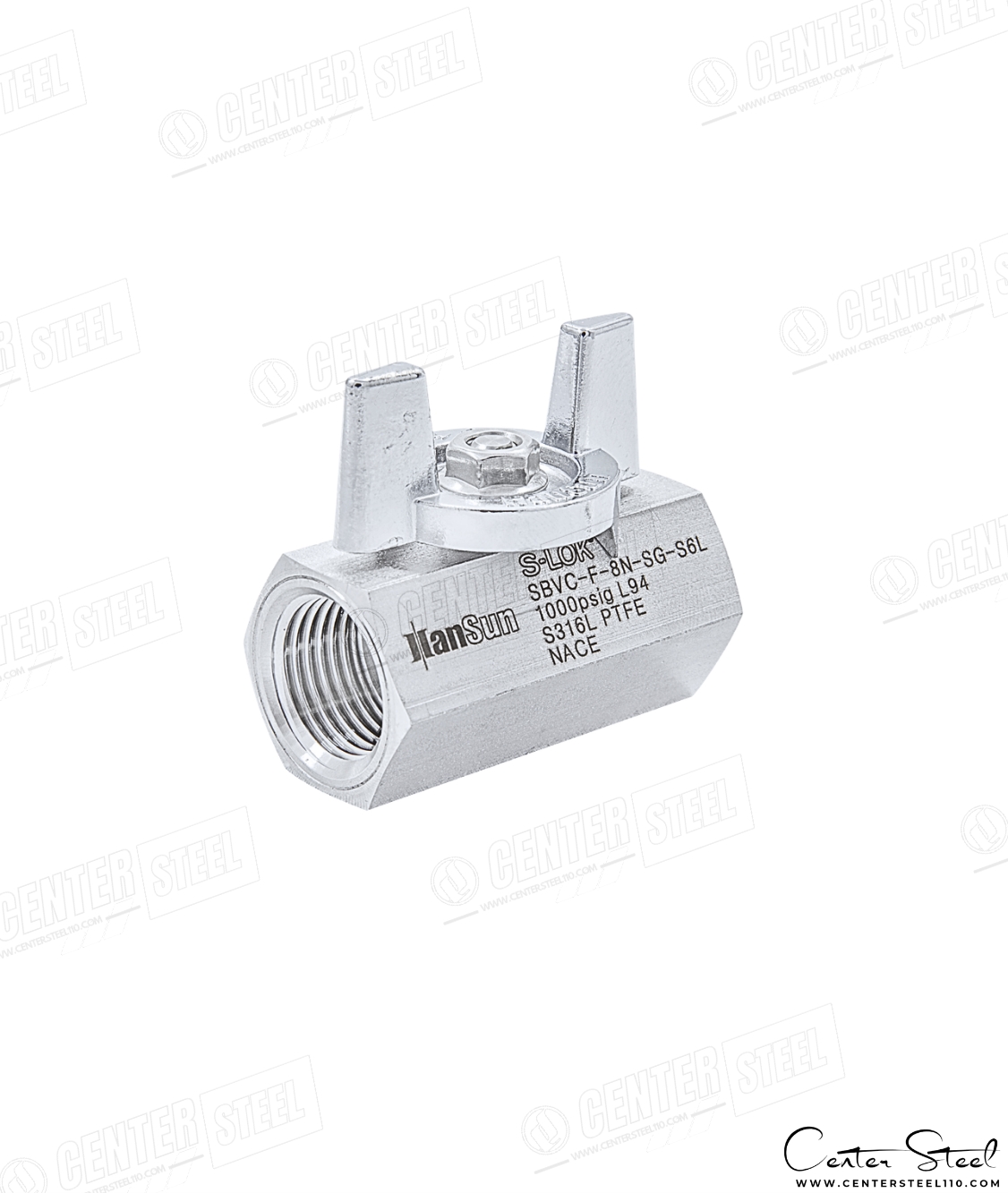

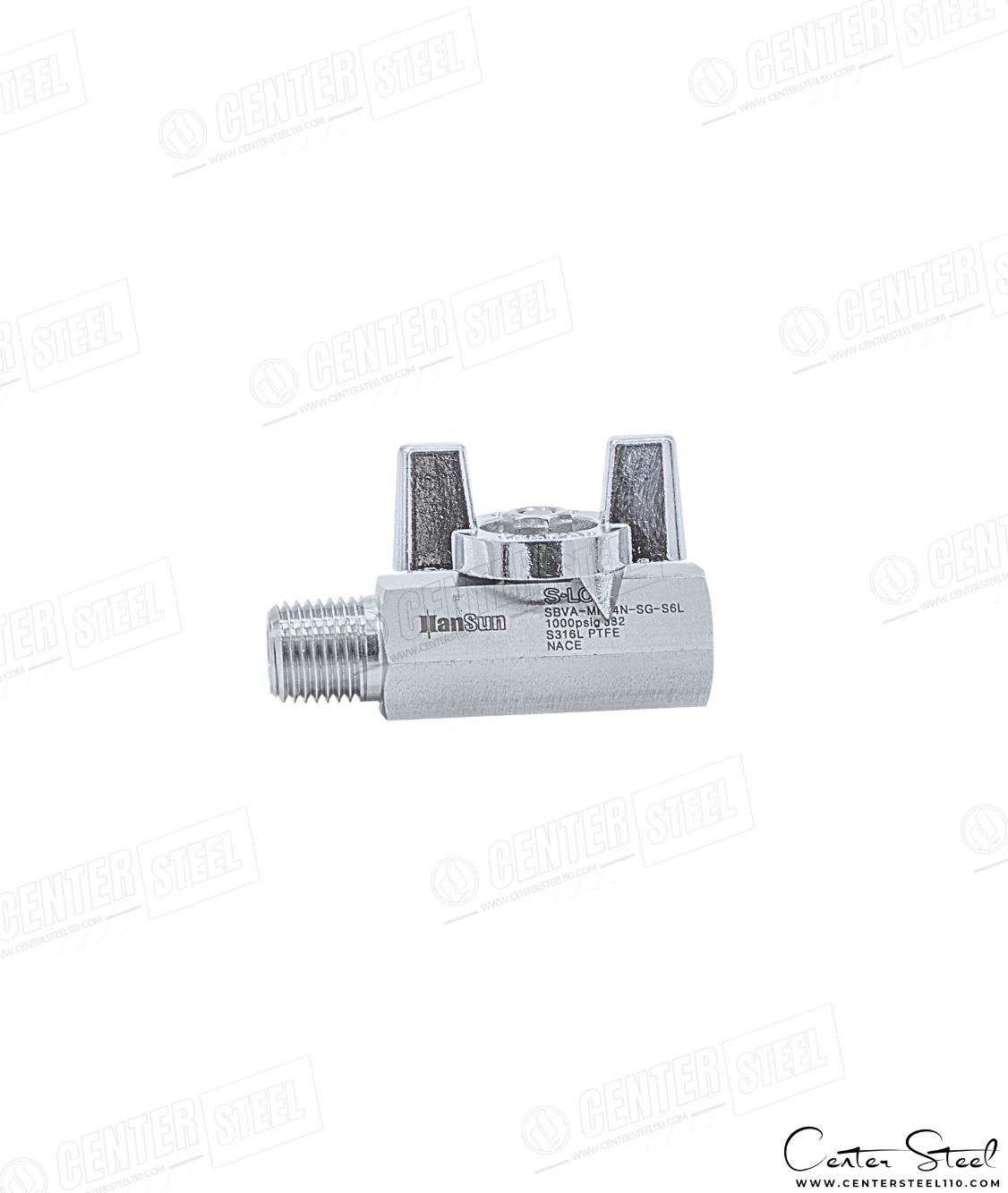

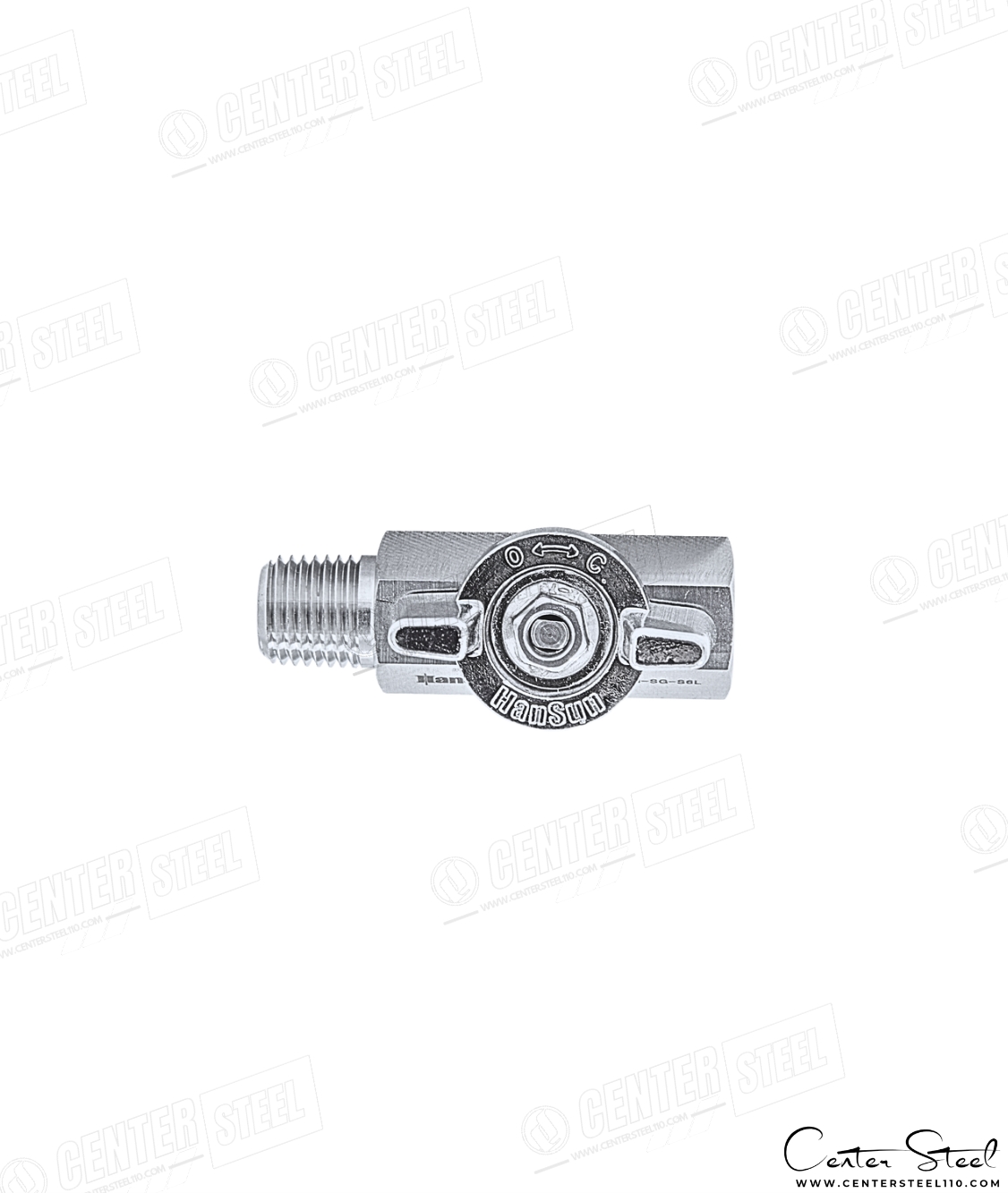

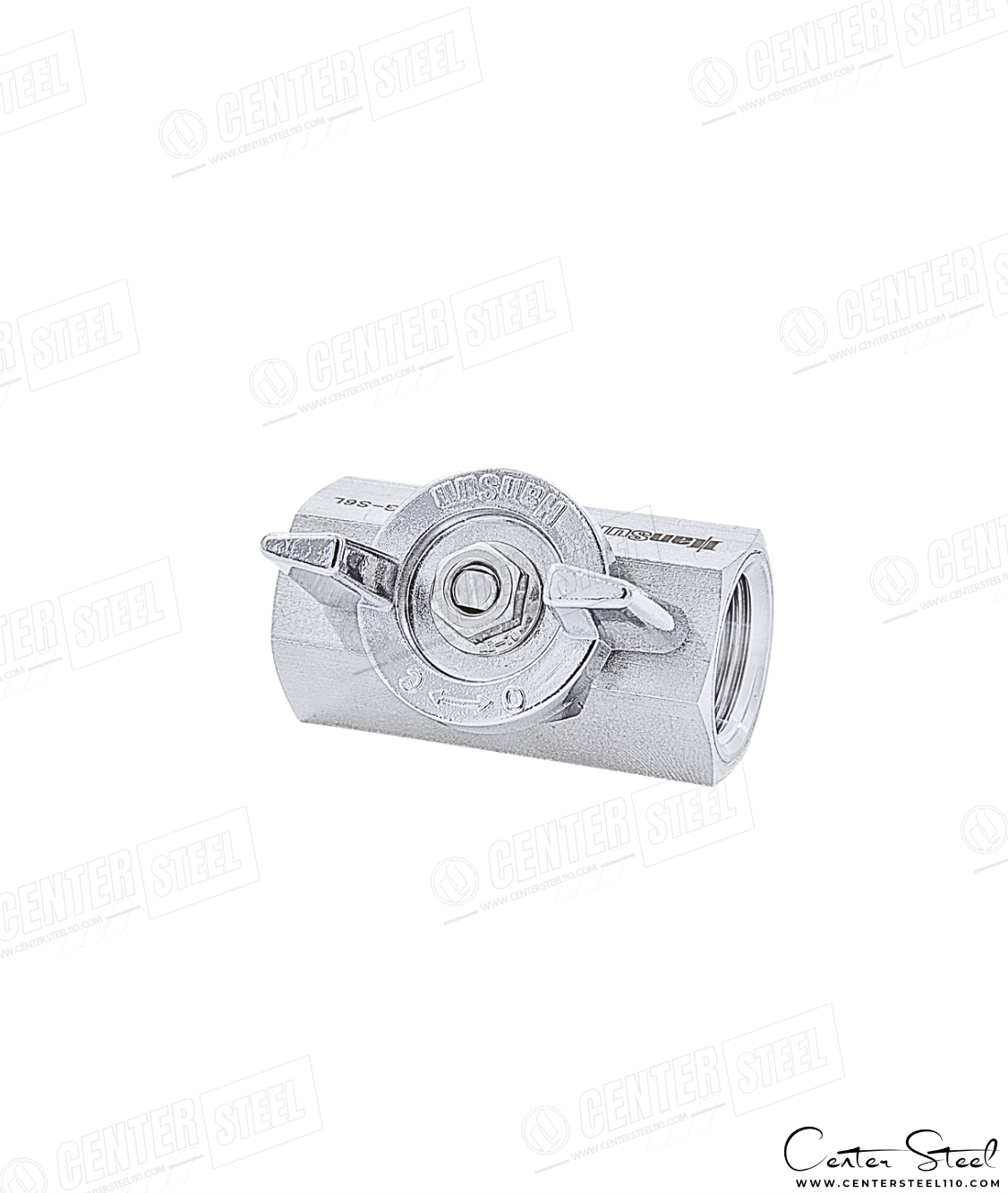

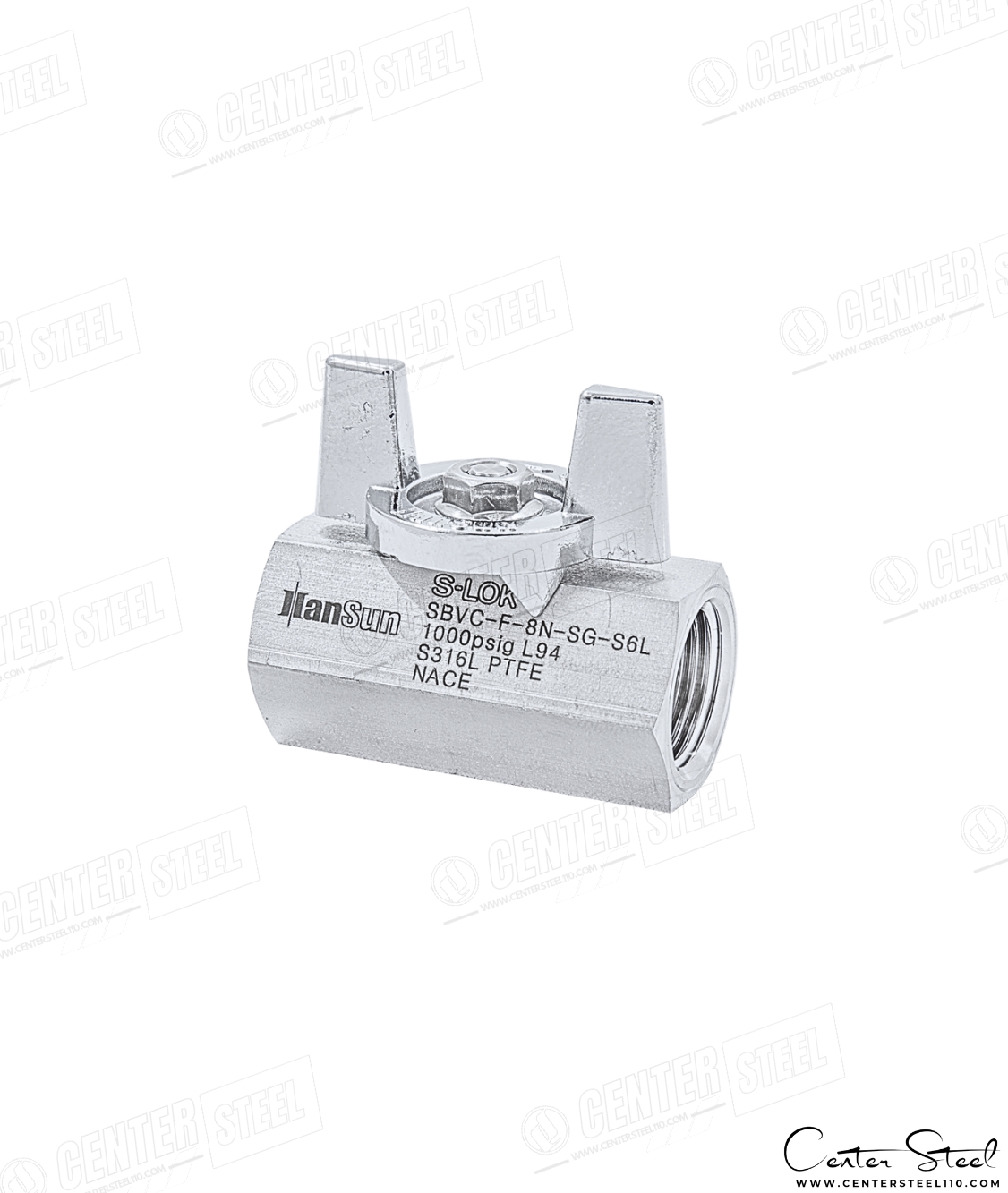

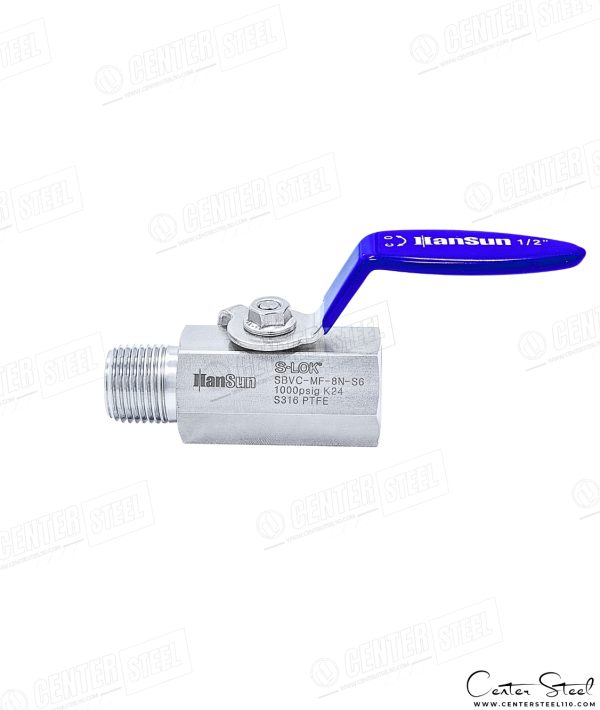

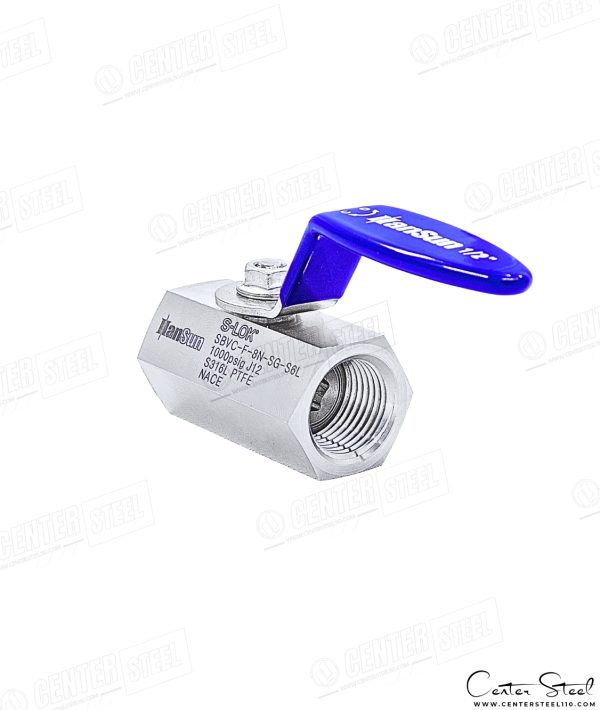

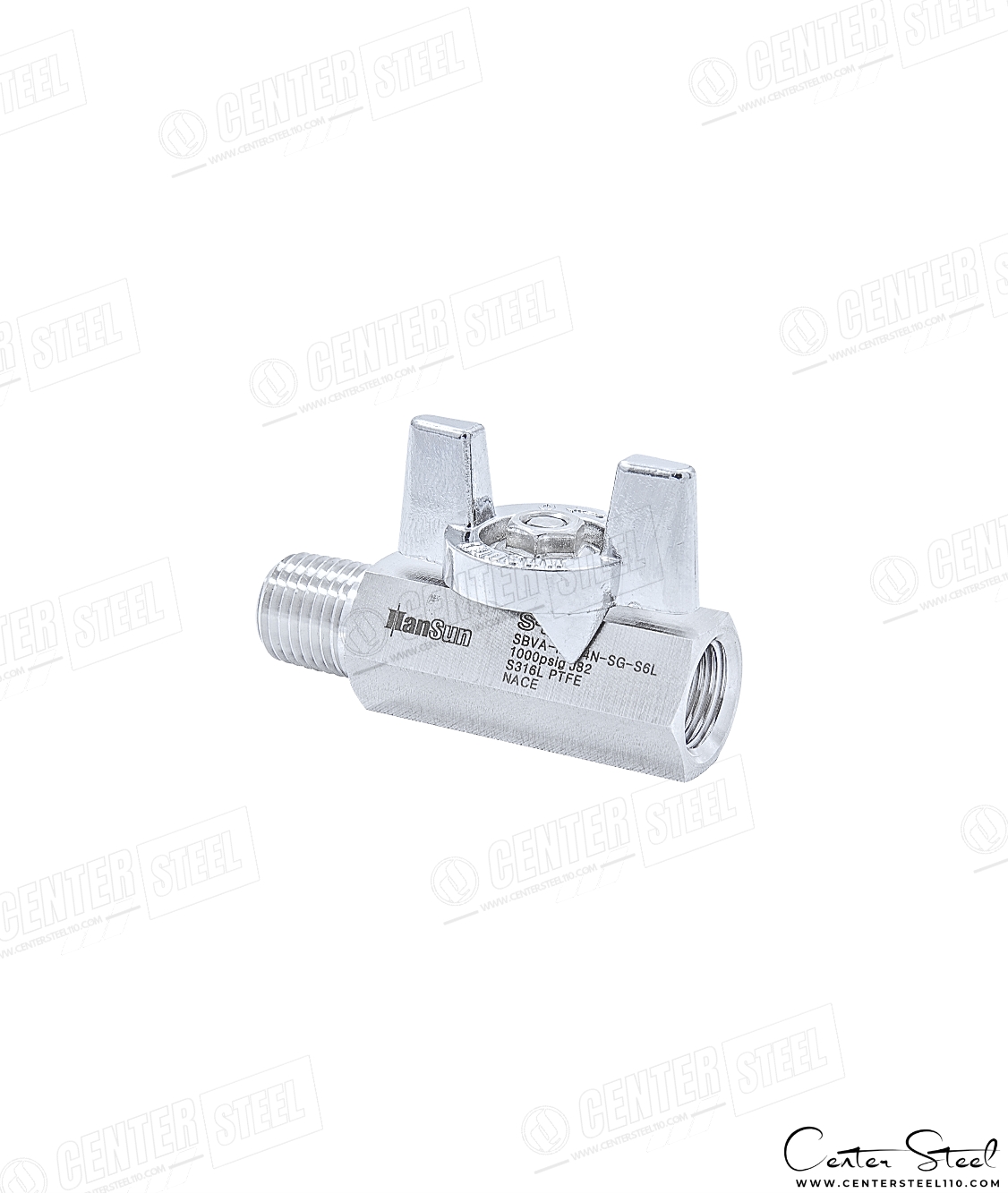

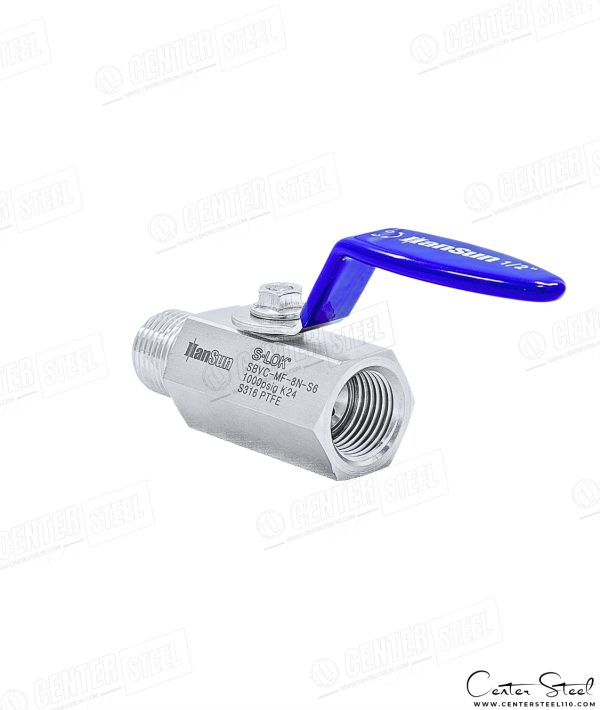

- قابلیت انتخاب Butterfly Handle, Lever Handle , Key Operation Handle , Locking Device Handle
- قابلیت قفل‌شدن دسته در وضعیت On / Off
- اتصالات متنوع: S-LOK Tube Fitting، NPT، ISO
- مناسب برای نصب خطی در سیستم‌های صنعتی
- تست 100٪ کارخانه‌ای با نیتروژن
- حداکثر نشتی مجاز 0.1 SCCM
📊 مشخصات فنی شیر توپی ابزار دقیق سری SBV10
| ویژگی | مقدار / توضیحات |
|---|---|
| سری (Series) | SBV10 Ball Valve |
| نوع طراحی (Design Type) | 2Way Shut-off Ball Valve |
| فشار کاری (Working Pressure) | 1000Psi@70°F 69Bar@21°C |
| دمای کاری (Working Temperature) | FKM O-Ring -23°C ~ 204°C HNBR O-Ring -42°C ~ 150°C |
| متریال بدنه (Body Material) | Stainless Steel 316/L -ASTM A479 / A276 |
| متریال توپک (Ball Material) | SS316 – ASTM A479 / A276 |
| متریال سیت (Seat Material) | Reinforced PTFE |
| پکینگ استم (Stem Packing) | Reinforced PTFE |
| اورینگ آب‌بندی (O-ring Seal) | FKM (Standard) HNBR |
| نوع اتصال (End Connections) | S-LOK Tube Fittings NPT / ISO Male & Female |
| عملکرد (Operation) | دستی – ¼ Turn Butterfly Handle Lever Handle Key Operation Handle Locking Device Handle |
| کنترل کیفیت (Testing) | Nitrogen @1000Psi – Leak ≤ 0.1 SCCM |
🔒 ساختار دقیق سیستم آب‌بندی
یکی از مزایای بارز سری SBV10 نسبت به شیرهای ارزان‌قیمت بازار، طراحی دقیق پکینگ و نشیمنگاه (Seat) آن است:
- پکینگ بالایی و پایینی استفاده شده در این شیرها از متریال Reinforced PTFE (تفلون) است که در برابر خوردگی، اصطکاک و حرارت مقاوم بوده و مناسب برای گازها و مایعات خنثی است.
- نشیمنگاه گوی به صورت استاندارد با متریال Reinforced PTFE و Insert End Connection به بدنه اصلی توسط FKM تجهیز شده اند.
- طراحی Top-Adjustable Packing باعث می‌شود در صورت مشاهده نشتی، کاربر بدون نیاز به باز کردن کامل شیر، فقط با آچار به راحتی پکینگ را سفت کند.
- سطح تماس بین توپی و سیت به‌صورت ماشین‌کاری دقیق CNC شده تا نشتی به حداقل برسد.
- تمام آب‌بندی‌ها در مدل‌های استیل و برنجی به صورت Bubble-tight تست شده‌اند (مطابق استانداردهای S-LOK)
🧩 متریال قطعات داخلی شیر توپی سری SBV10
| Component | Material / Specification |
|---|---|
| Body | SS316/L – ASTM A479 / A276 |
| O-ring | FKM(STD) HNBR |
| Ball | SS316/L – ASTM A479 / A276 |
| Seat | Reinforced PTFE |
| End Connector | SS316/L – ASTM A479 / A276 |
| Stem | SS316/L -ASTM A479 / A276 |
| Lower Packing | Reinforced PTFE |
| Upper Packing | Reinforced PTFE |
| Gland | Stainless Steel |
| Gland Washer | Stainless Steel |
| Flange Nut | Stainless Steel |
| Handle | Stainless Steel with PVC Coating (STD) |
🧪 کاربردهای تخصصی بال ولو ابزار دقیق سری SBV10
- سیستم‌های Water، Oil و Gas
- صنایع پتروشیمی و شیمیایی و خطوط تأسیساتی و صنعتی
- ماشین‌آلات صنعتی و Heavy Vehicles
- سیستم‌های پنوماتیک و هوای فشرده
- خطوط ابزار دقیق با فشار پایین تا متوسط
🔧 نکات نصب و نگهداری
- این شیر صرفاً برای عملکرد On/Off طراحی شده است
- استفاده به‌عنوان کنترل دبی (Throttling) توصیه نمی‌شود
- انتخاب متریال O-ring متناسب با دما الزامی است
- بازبینی دوره‌ای پکینگ جهت حفظ آب‌بندی انجام شود
⚠️ نکات تشخیص محصول اصل S-LOK
- حکاکی لیزری لوگو، پارت‌نامبر و فشار کاری روی بدنه
- تطابق ابعاد و مشخصات فنی با دیتاشیت رسمی
- کیفیت بالای ماشین‌کاری بدنه و رزوه‌ها
- بسته‌بندی و لیبل اصلی S-LOK
- عملکرد نرم و یکنواخت دسته
🧰 توصیه حرفه‌ای مهندسی
- کیفیت را فدای قیمت نکنید چرا که هزینه های جانبی مالی غیر قابل جبران هستند
- برای سرویس‌های عمومی و اقتصادی، SBV10 انتخابی مطمئن است
- در دماهای بالا، انتخاب صحیح O-ring اهمیت حیاتی دارد
- برای فشارهای بالاتر از 1000Psi از سری‌های SBV20 یا SBV30 استفاده شود
- از استفاده شیر به‌عنوان ولو کنترلی خودداری گردد
