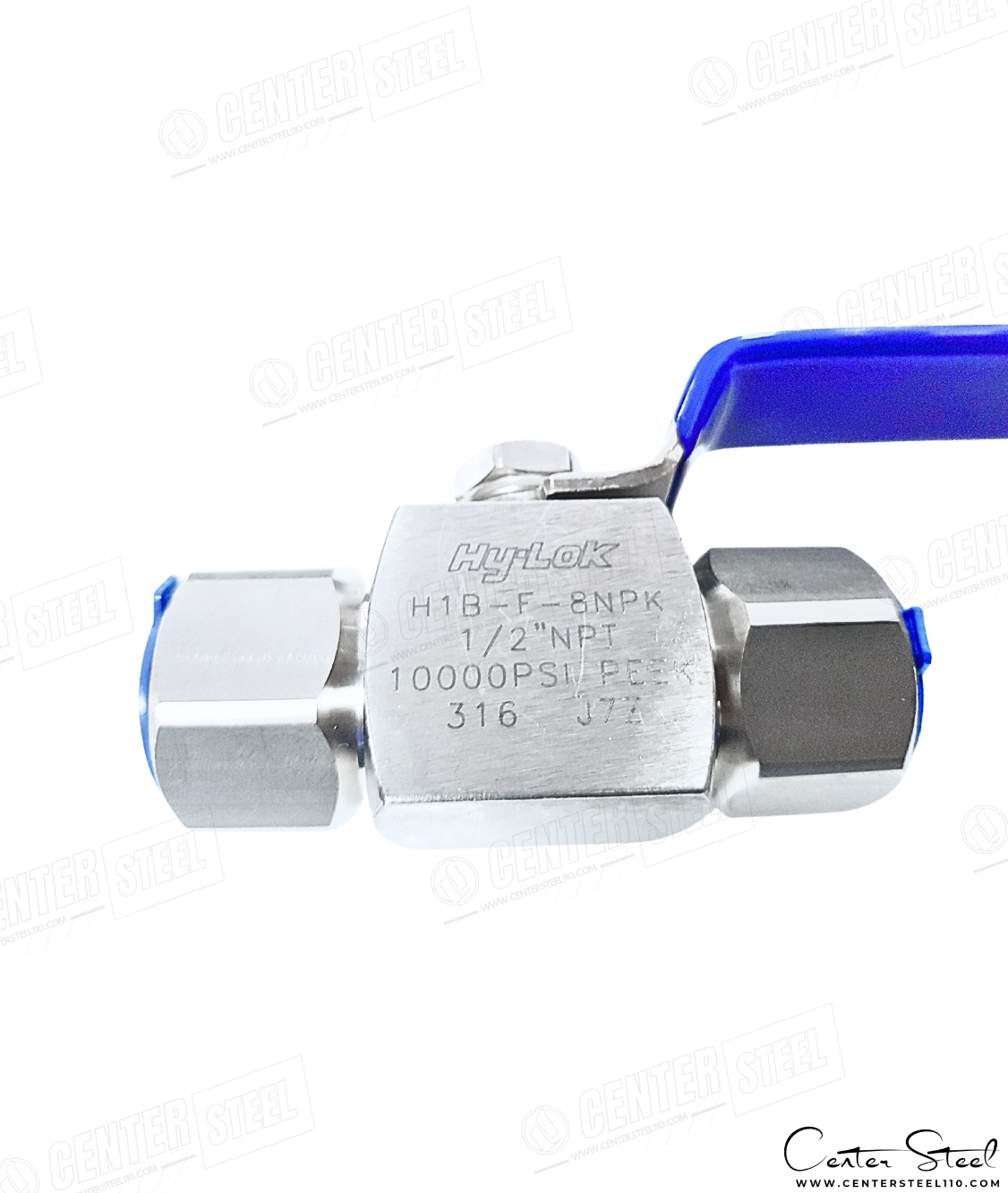

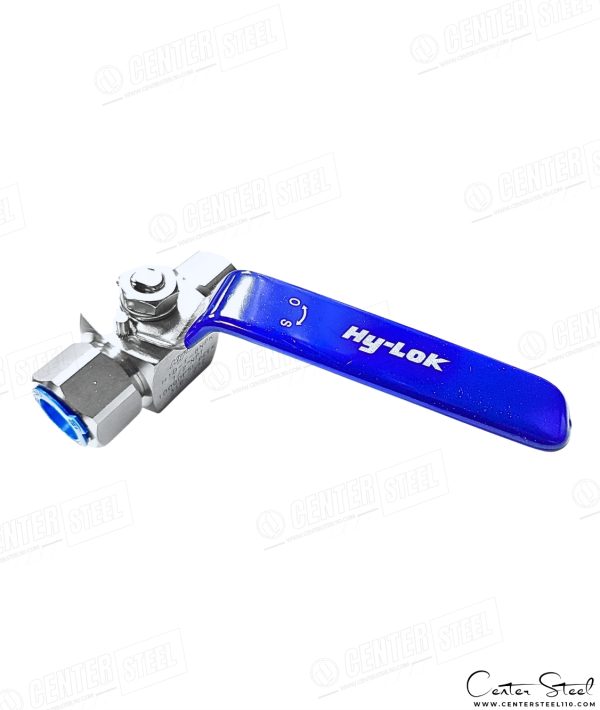

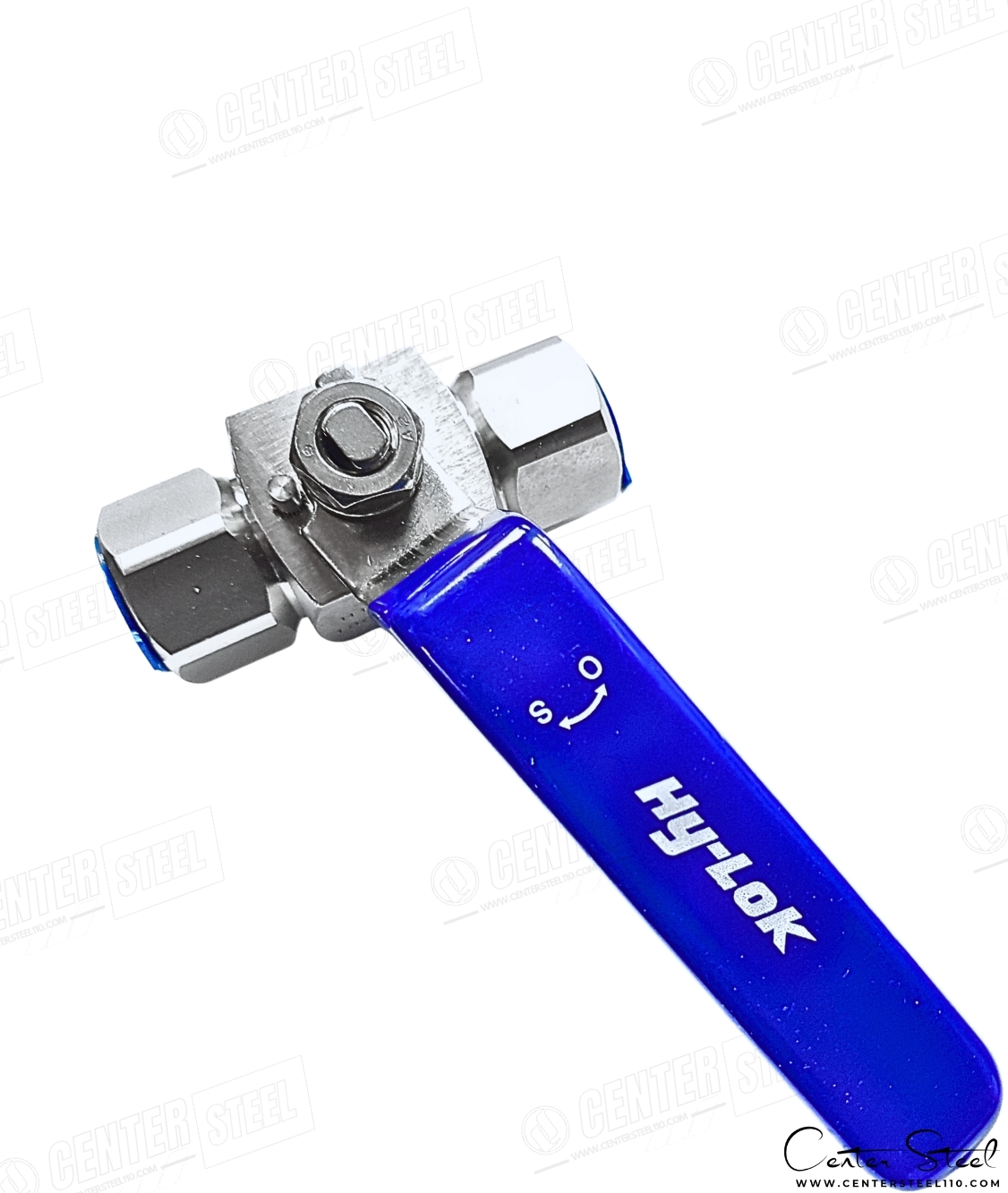

High Pressure Ball Valve Working Pressure Up 10,000Psi 105 Series (H1B Type)
بال ولو 10000Psi یا شیر توپی فشار قوی ( High Pressure Ball Valve) برند Hy-Lok سری 105 (مدل H1B) یک بال ولو 2Way مخصوص سرویسهای فشار بالا است که برای سیستمهای ابزار دقیق، گاز صنعتی، واحدهای فشار بالا و سرویسهای خورنده طراحی شده است.
این ولو در نسخه H1B توان تحمل فشار تا 10,000 psi (690 bar) را دارد و با سیت متریال PEEK عملکرد پایدار در دما و فشار بالا ارائه میدهد.

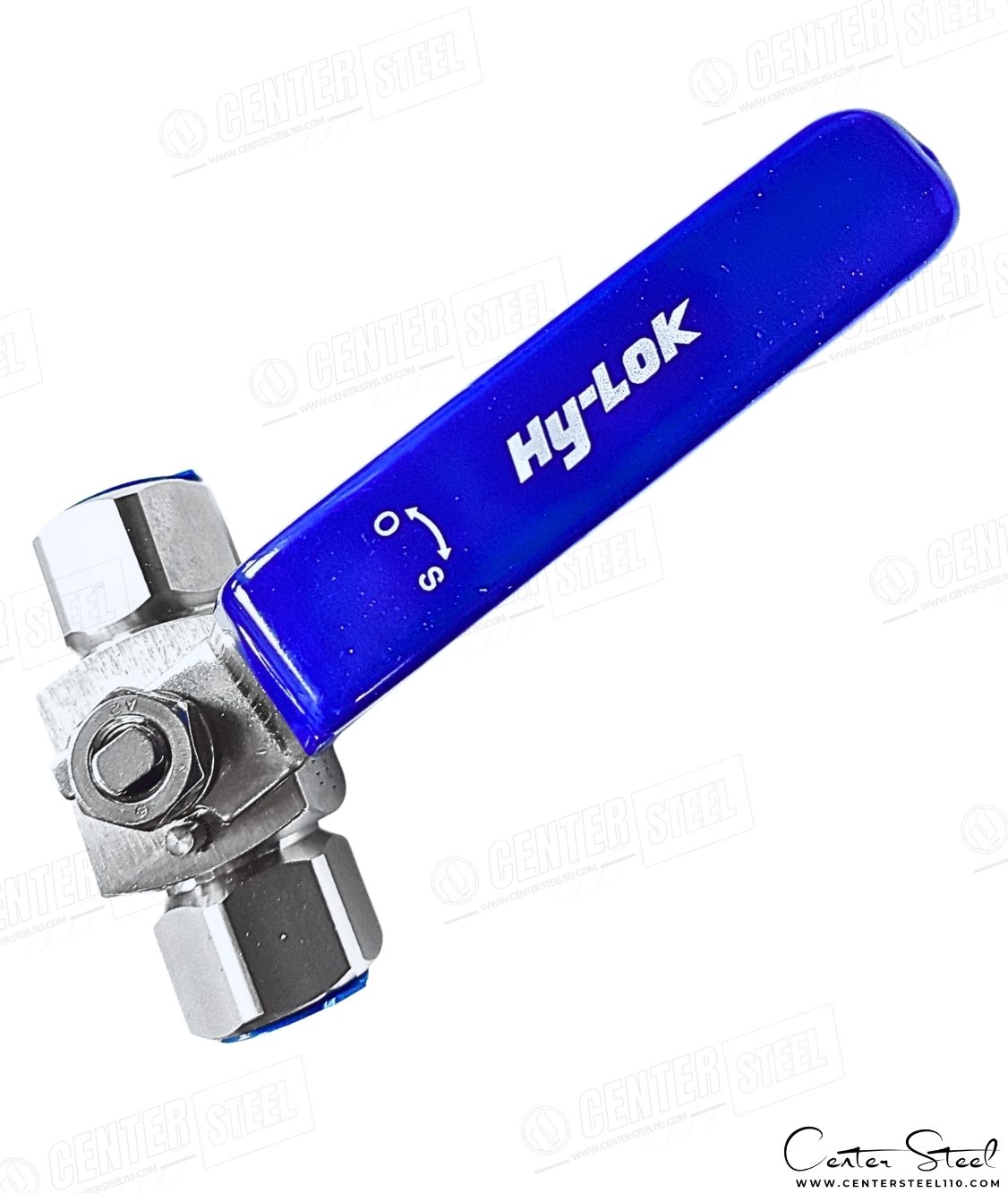

در این سری همچنین قابلیت انتخاب سیت متریال PCTFE و PVDF با قابلیت تحمل حداکثر 6000Psi وجود دارد که از طریق لینک میتوان به این محصول دسترسی داشته باشید . در ضمن سری ۱۰۵ م دارای نسخه 3Way با دو طراحی Side و Bottom نیز میباشد که برای تغییر مسیر سیال استفاده میشود.
⚙️ ویژگیهای کلیدی بال ولو Hy-Lok 105 – H1B

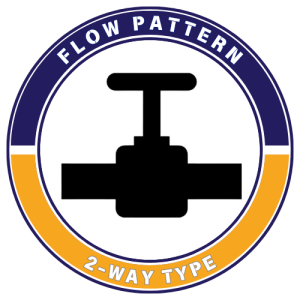

- 2Way Floating Ball Valve با عملکرد ربعگرد (90°) برای قطع/وصل سریع
- فشار کاری واقعی 10,000 psi در مدل H1B با سیت PEEK
- آببندی Metal-to-PEEK Seat Interface با نشتی صفر (Bubble-Tight)
- بدنه استنلس استیل گرید ۳۱۶ به صورت استاندارد
- گزینههای آلیاژی سفارشی: Alloy 400 (Monel) / Hastelloy / Inconel
- Lever Handle با امکان قفلگذاری (Locking Device گزینه سفارشی) و قابلیت Panel Mounting به صورت سفارشی
- مناسب سرویسهای H₂ / N₂ / O₂ / CNG / هیدرولیک فشاربالا / تست فشار
📊 مشخصات فنی (Specifications)

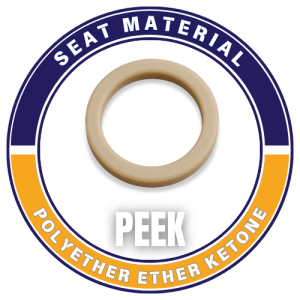

| ویژگی | مقدار / توضیحات |
|---|---|
| سری (Series) | 105 Series – H1B (2Way) |
فشار کاری با انتخاب آببندی PEEK (Working Pressure PEEK Seat) | در نسخه ۲ راهی H1B : 10000Psi@70°F در نسخه ۳راهی H1B3 : 6000Psi@70°F |
دمای کاری (Working Temperature) | PEEK Seat H1B: -54°C ~ 260°C (-65°F ~ 500°F) H2B , H3B: -23°C ~ 191°C (-10°F ~ 375°F) |
نشیمنگاه (Seat) | PEEK جهت فشار 10000Psi و PCTFE جهت فشار 6000Psi بسته به نیاز پروژه |
پکینگ و آببند کانکشن (Packing & End Seal) | PTFE ( H1B ) |
متریال بدنه و تریم داخلی (Body & Trim Material) | استنلس استیل SS316 (Alloys مانند Monel 400، Hastelloy C-276، Inconel 625 به صورت سفارشی |
اتصالها (End Connections) | Ferrule Tube Fittings, رزوه ای Male و Female با استاندارد NPT (ASME 1.20.1) یا BSPP ( به صورت سفارشی) |
نوع ساختار (Design Type) | بال ولو سهتکه با توپ شناور (Floating Ball Valve) |
عملکرد (Operation) | به صورت استاندارد Lever با متریال استنلس استیل و روکشPVC صنعتی استفاده اکچویتور – قابلیت قفل – پنلمونت به صورت سفارشی |
| تست نشتی (Leakage Test) | نیتروژن ۱۰۰۰ PSI – نشتی ≤ 0.1 sccm |
جهت انتقال به بال ولو با PCTFE Seat و PVDF با فشار کاری حداکثر 6000PSI کلیک بفرمایید.
🔹 دما و فشار کاری بال ولو 10000Psi بر اساس نوع آببند
| Seat | Packing / End Seal | فشار نامی | بازه دمایی مرجع |
|---|---|---|---|
| PEEK (Standard) | PTFE / PTFE | 10,000 psi | حدود −54°C تا +260°C |
| PCTFE (اختیاری) | PTFE / PTFE | 6000 psi | حدود −30°C تا +180°C |
| PVDF (اختیاری) | PTFE / PTFE | 6000 psi | حدود −30°C تا +130°C |
نکته: مدلهای سهراهی H2B/H3B در همین سری با فشار نامی ۶۰۰۰ psi عرضه میشوند (اشاره کاتالوگی).
💡 مزایای بال ولو 10000Psi سری 105 برند Hy-lok
- فشارکاری 10k psi واقعی در H1B با سیت PEEK
- بدنه SS316 با دوام بالا و مقاومت خوردگی عالی
- آببندی Bubble-Tight؛ عملکرد نرم ربعگرد؛ گشتاور پایین
- گزینههای نصب و ایمنی: Panel Mount و Handle Lock
- تنوع اتصالهای Tube OD و FNPT در سایزهای کاربردی
🧪 کاربردهای تخصصی بال ولو 10000Psi سری 105
- خطوط تست فشار و تست هیدرواستاتیک/پنوماتیک
- گازهای صنعتی فشار بالا: H₂، N₂، O₂، CNG
- ابزار دقیق و بلوکهای فرایندی فشاربالا
- سرویسهای نفت، گاز و پتروشیمی (Onshore/Offshore)
- سیستمهای هیدرولیک HP و مدارهای بایپس/درین
🔧 نکات نصب و نگهداری (Installation & Maintenance)
- ولو را فقط در وضعیتهای Fully Open/Closed به کار بگیرید (از نیمهباز در HP پرهیز شود).
- برای اتصال رزوهای از نوار PTFE یا سیلانت استاندارد استفاده کنید؛ در Tube از فرول و نات Hy-Lok اصل بهره ببرید.
- Seat را بر اساس فشار/دما/سیال انتخاب کنید (برای 10k: PEEK).
- پس از نصب، تست نشتی انجام شود؛ در سرویسهای پرتلاطم از براکت/پنلمونت استفاده کنید.
- بازبینی دورهای Packing/Seat جهت جلوگیری از نشتی توصیه میشود.
⚠️ نکات تشخیص محصول اصل Hy-Lok

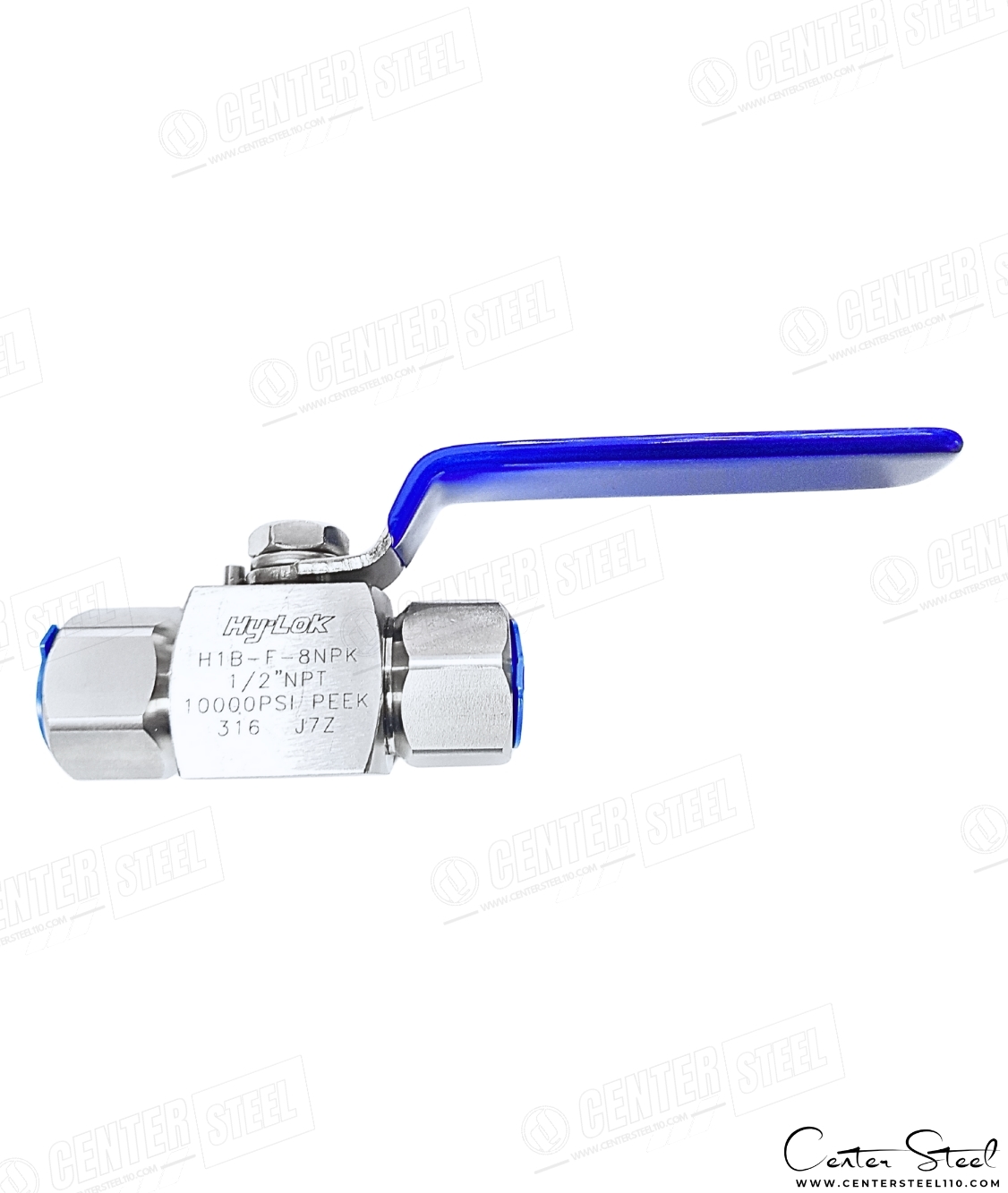

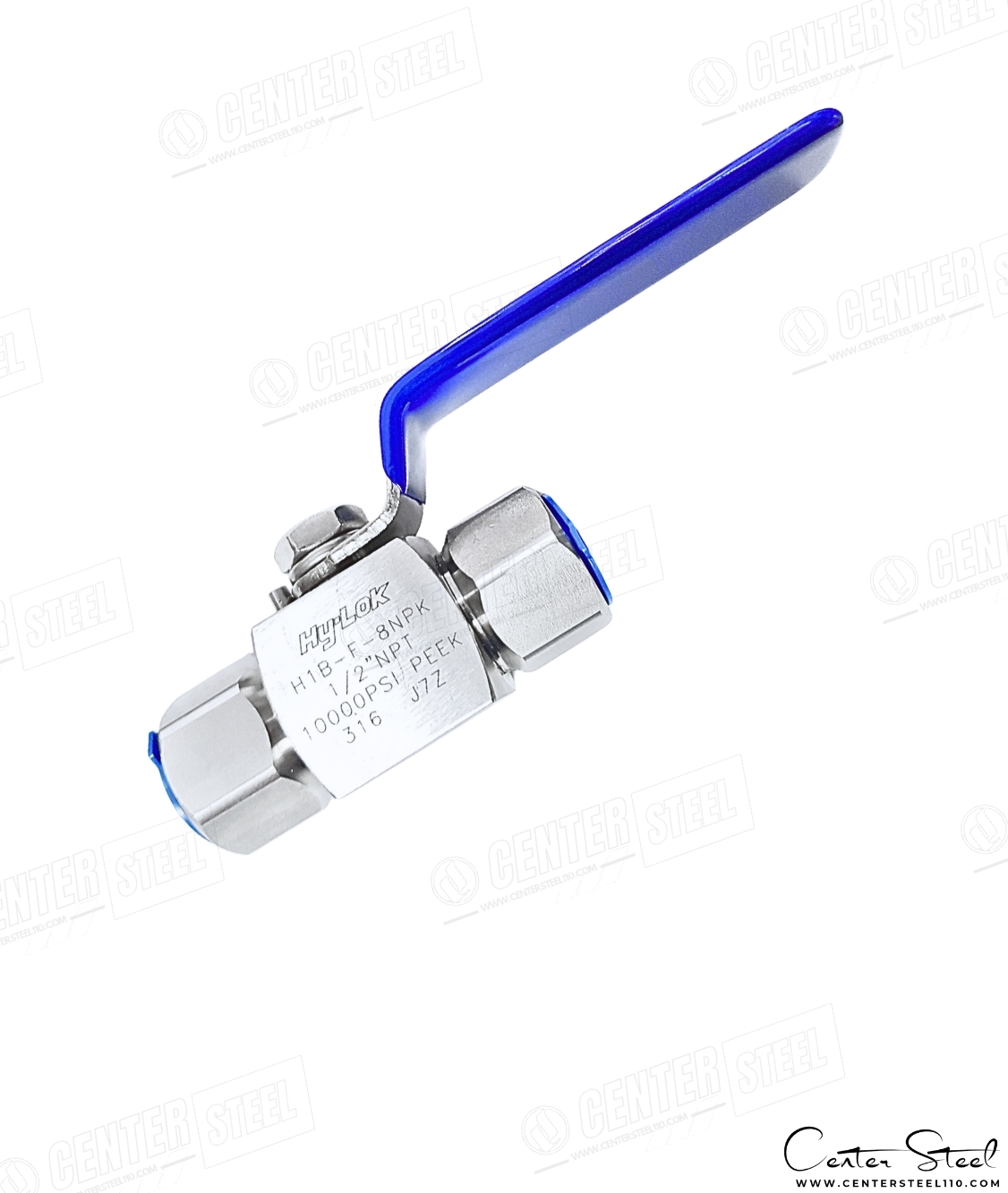

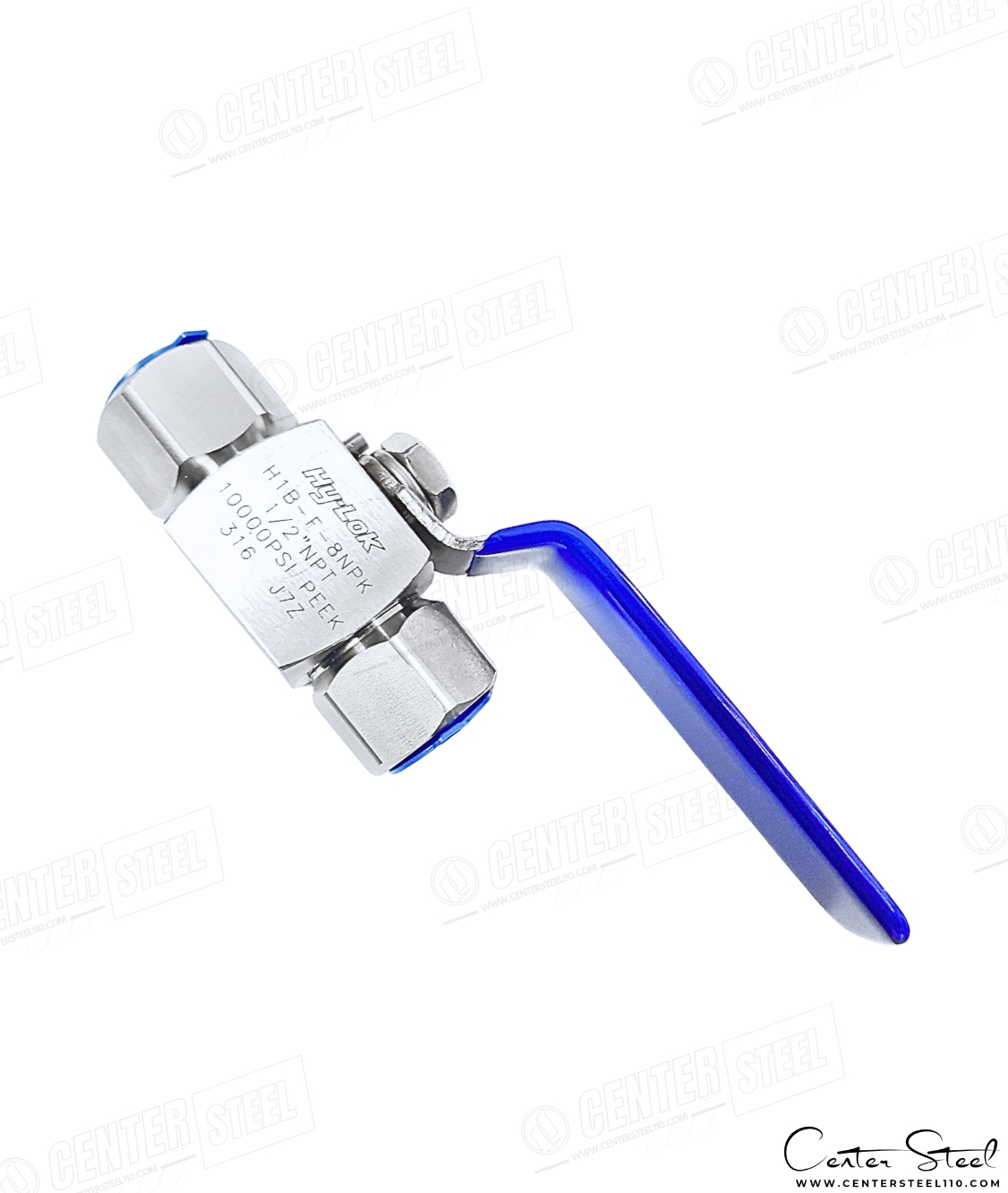

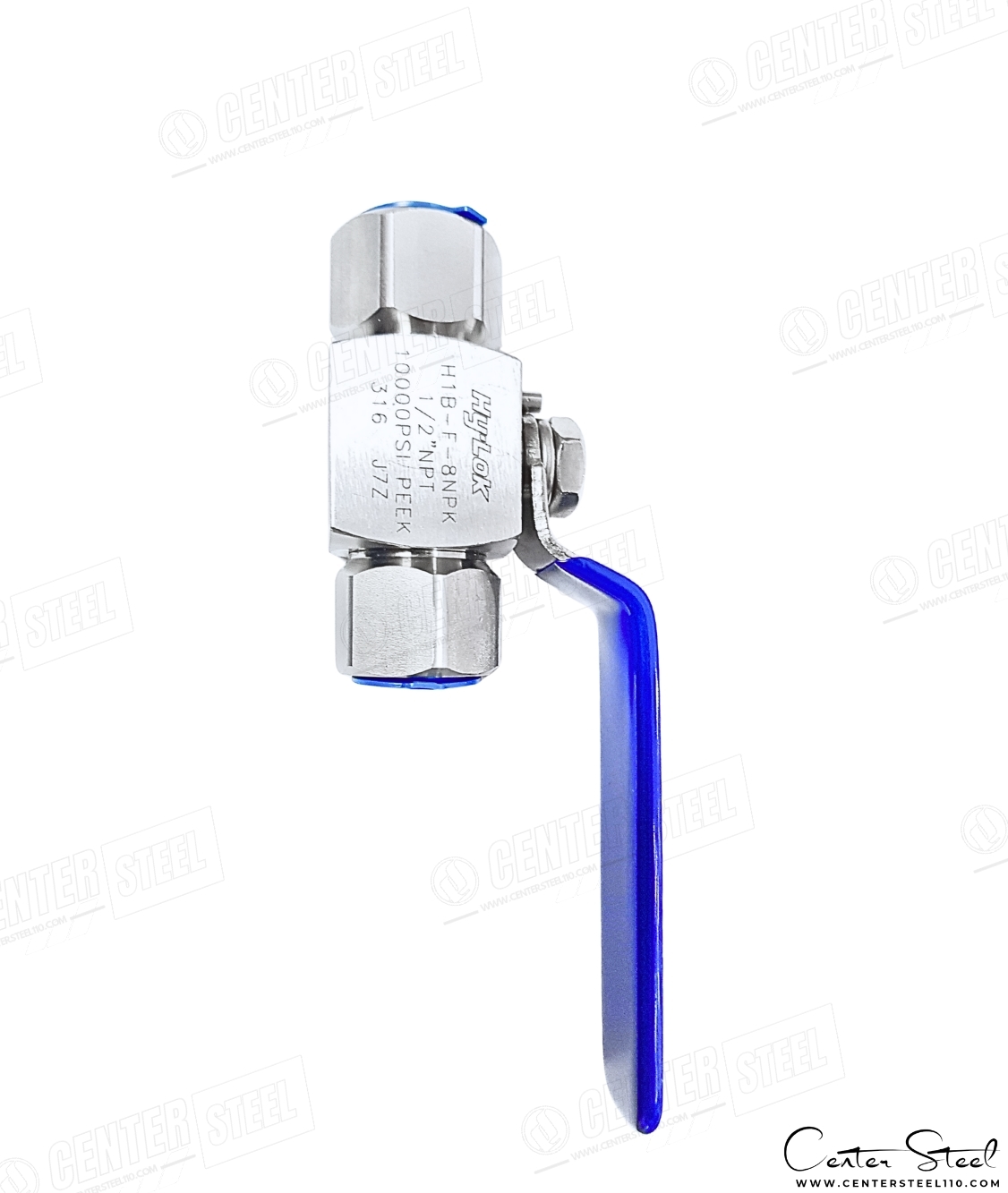

- حک لیزری HY-LOK + Series + Pressure Rating روی بدنه
- کیفیت ماشینکاری یکنواخت، لبهها بدون پلیسه، سطح صیقلی
- Tube Fitting با فریت/نات Hy-Lok Original
- عملکرد روان دسته (¼-Turn) و ثبات گشتاور
- Heat Number / Batch Code
🧰 توصیه حرفهای
- هیچگاه کیفیت را فدای قیمت نکنید چرا که هزینه های مالی و جانی پس از هر حادثه غیر قابل جبران است.
- برای 10,000 psi، PEEK را به عنوان سیت انتخاب کنید؛ PVDF/PCTFE برای فشار متوسط/شرایط ویژه.
- در خطوط پرارتعاش یا نیاز ایمنی، Handle Lock و Panel Mounting را در سفارش بیاورید.
- برای سرویسهای اکسیژن/گاز ترش، Cleaning & Packaging مخصوص Hy-Lok را درخواست کنید.
