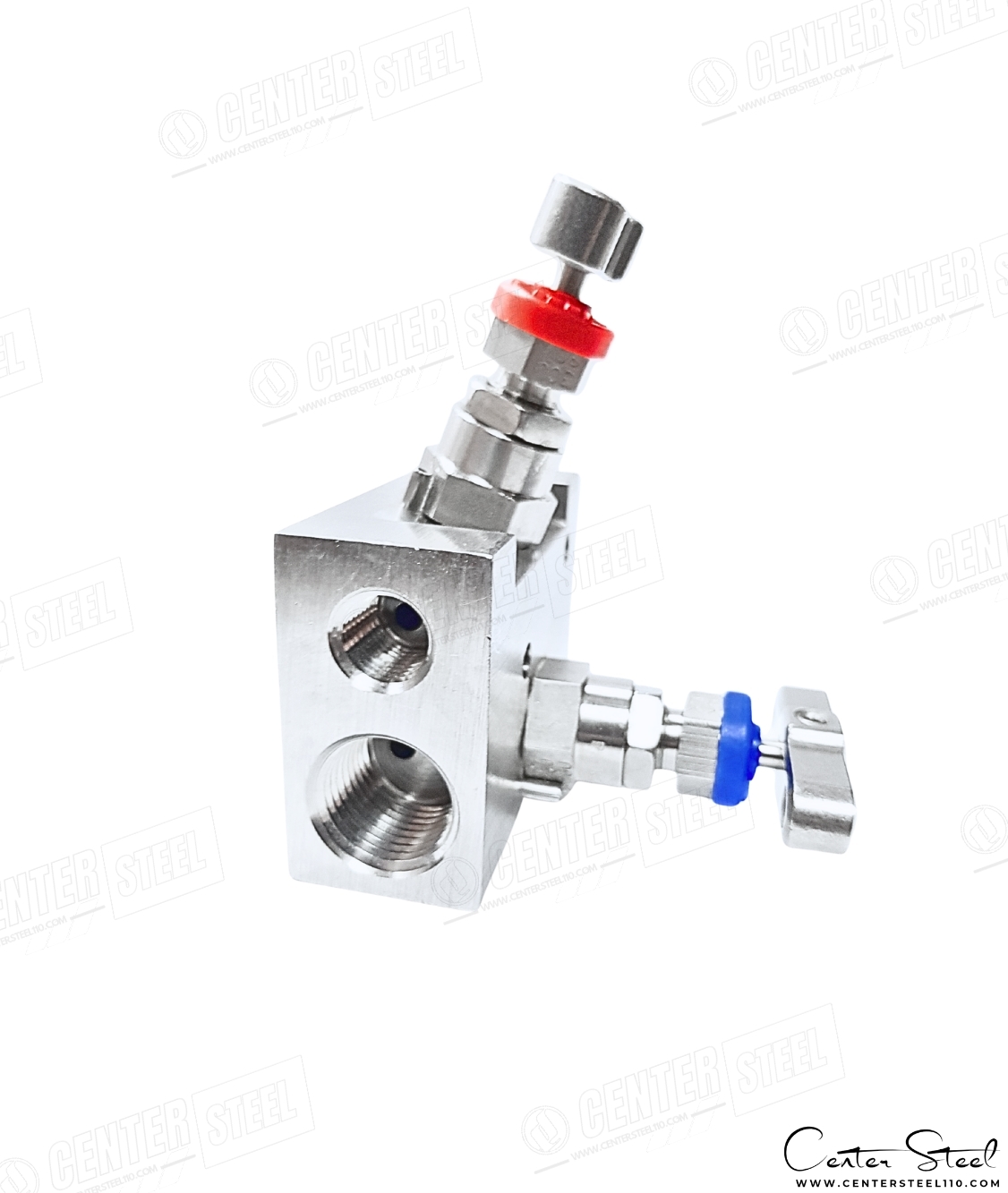

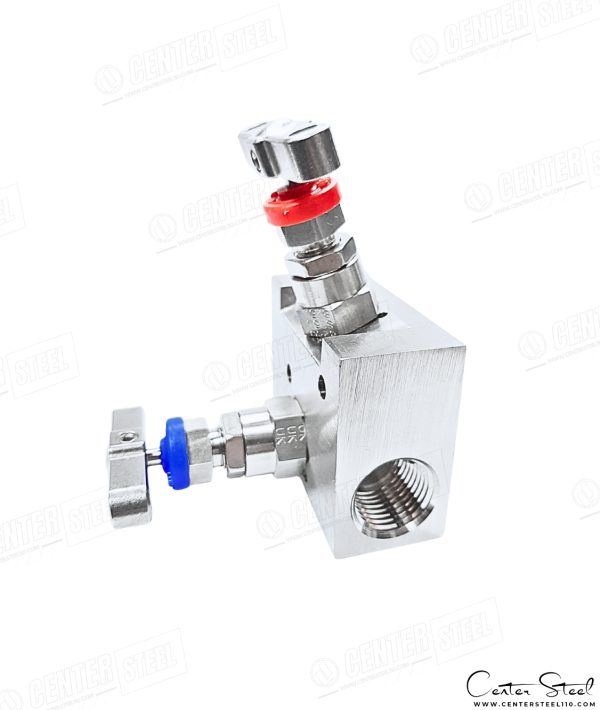

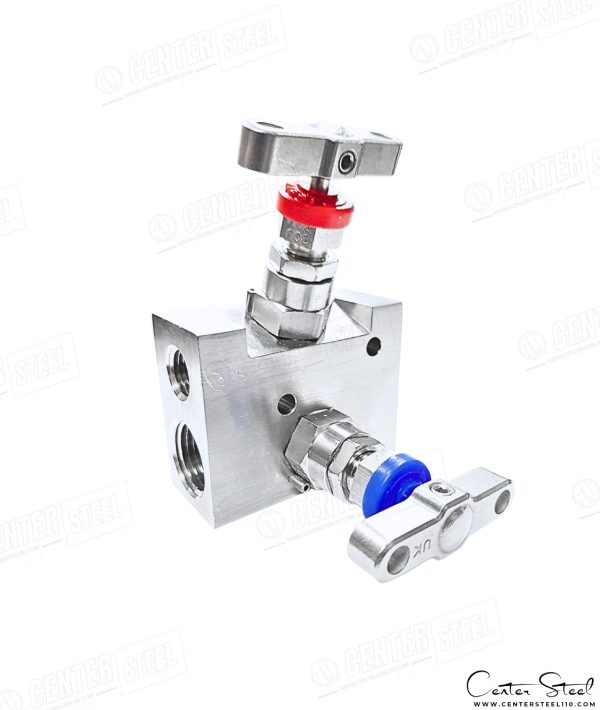

45° Remote Mount Two Valve Manifold H-Series HALS2V
منیفولد دو شیر سری HALS2V از برند Parker Hannifin یک Two Valve Manifold با ۲شیر زاویهدار 45° مخصوص نصب ریموت (Remote Mount) است که برای ایزولاسیون و ونت/بلو در سرویسهای ابزار دقیق و فشار بالا مورد استفاده قرار میگیرد. این سری با طراحی زاویهدار 45°، دسترسی آسانتر به شیر ها و کانکشن ها ، در مقایسه با مدلهای Inline یا Direct Mount دارد.
مدل HALS2V با فشارکاری استاندارد 6000 psi عرضه میشود و مدل HALS2VHP بهعنوان نسخه High Pressure Option با فشار نامی 10,000 psi ارائه میگردد.
⚙️ ویژگیهای کلیدی منیفولد دو شیر ۴۵ درجه HALS2V
- طراحی 45° Remote Mount Pattern برای نصب در فضاهای محدود
- دو عملکرد کلیدی در یک مجموعه فشرده: قطع جریان و تخلیه فشار
- ساختار ساده، دقیق و مستحکم مناسب برای موقعیتهای نصب با فضای محدود
- مقاومت بالا در برابر خوردگی، فشار و دمای بالا: تضمین عملکرد ایمن و پایدار
- سازگار با انواع ترانسمیتر و سنسورهای فشار و گیج ها از برندهای مطرح مثل Rosemount, ABB, Yokogawa, Siemens, Wika, Madeco
- قابل اطمینان برای استفاده در سیستمهای حساس فرآیندی و ابزاردقیق
- دو شیر (2V) شامل Isolation + Vent/Bleed
- فشار کاری 6000Psi در مدل استاندارد HALS2V
- فشار کاری 10,000Psi در مدل HALS2VHP
- آببندی Metal-to-Metal
- Packing استاندارد PTFE به صورت سفارشی Grafoil®
- اتصال ورودی/خروجی استاندارد 1/2″ NPT(F)
- اتصال بلید یا ونت به صورت استاندارد “1/4 NPT(F)
📊 جدول مشخصات فنی منیفولد دو شیر ۴۵ درجه HALS2V
| ویژگی | مقدار / توضیح |
|---|---|
مدل ( Part Number) | HALS2V |
نوع طراحی (Style) | Two-Valve 45Deg Pattern (Remote Mount) |
عملکرد شیرها (Function Valves) | یک شیر قطع جریان (Isolation) + یک شیر ونت یا بلید( Bleed/Vent) |
کاربرد اصلی (Application) | سیستمهای اندازهگیری فشار گیج یا فشار مطلق |
متریال بدنه و تریم (Body & Trim Material) | استنلس استیل SS316 به صورت استاندارد (ASTM A479/276) Alloys(مانند Monel 400، Hastelloy C-276، Inconel 625) به صورت سفارشی یا آپشنال |
حداکثر فشار کاری (Working Pressure) |
|
دمای کاری (Working Temp) |
|
| متریال پکینگ (Packing Material) | PTFE به صورت استاندارد یا Graphite ( به صورت سفارشی) |
| اتصال پروسس و تجهیز اندازه گیر (Process & Instrument Connection) | Female NPT 1/2Inch (ASME B.1.20.1) (MaleNPT به صورت سفارشی در سایز و استانداردهای BSPT , BSPP و یا Socket Weld ) |
| اتصال ونت یا بلید (Bleed/Vent Connection) | Female NPT 1/4Inch (ASME B.1.20.1) ( به صورت سفارشی در سایز و استانداردهای BSPT , BSPP و یا Socket Weld ) |
استانداردهای طراحی ( Design Standards) | ASME B16.34, MSS SP-99, NACE MR0175/ISO 15156, ASME B 1.20.1 |
تست نشتی (Leakage Test) | 100% Factory Tested |
✅ مزایای طراحی و عملکرد
- دو عملکرد کلیدی در یک مجموعه فشرده: قطع جریان و تخلیه فشار
- جهت جریان Inline: سادهسازی طراحی سیستم و کاهش فشار برگشتی
- ساختار ساده، دقیق و مستحکم مناسب برای موقعیتهای نصب با فضای محدود
- مقاومت بالا در برابر خوردگی، فشار و دمای بالا: تضمین عملکرد ایمن و پایدار
- سازگار با انواع ترانسمیتر و سنسورهای فشار و گیج ها از برندهای مطرح مثل Rosemount, ABB, Yokogawa, Siemens, Wika, Madeco
- قابل اطمینان برای استفاده در سیستمهای حساس فرآیندی و ابزاردقیق
📊 جدول ساختار و متریال اجزا منیفولد دو شیر ۴۵ درجه
| قطعه | متریال | توضیح |
|---|---|---|
| بدنه (Body) | SS316 | مطابق با استاندارد Parker |
| استم (Stem) | SS316 | طراحی مقاومت بالا و ضد Blowout |
| بانت (Bonnet) | SS316 | یکپارچه با بدنه (Integral Bonnet Style) |

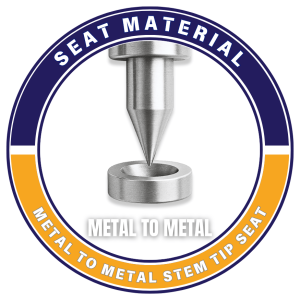

| سیت (Seat) | Metal-to-Metal | مناسب HP |
| پکینگ (Packing) | PTFE (Std.) / Grafoil® (Option) | بر اساس نیاز پروژ🌡️ فشار – دما (Pressure / Temperature) |
| مدل | Packing | فشار | دما |
|---|---|---|---|
| HALS2V | PTFE | 6000 psi | -54°C تا ~+230°C |
| HALS2VHP | Grafoil® | 10,000 psi | تا دمای بسیار بالا (HT Service) |
🏭 کاربردها
- نصب Remote روی استراکچر به جای اتصال مستقیم به ترانسمیتر و گیج فشار
- نصب در واحدهای فرآیندی با خورندگی یا دمای زیاد
- کاربرد در نیروگاههای بخار و سیستمهای BMS
- سیستمهای اندازهگیری فشار و کالیبراسیون دقیق
- ایزولهسازی ترانسمیترها در سرویسهای فشار بالا
- واحدهای فرآیندی نفت، گاز و پتروشیمی
- خطوط بخار و سیالات داغ در نیروگاهها
- اسکیدهای نمونهبرداری و پایش مداوم (Sampling & Monitoring Skids)
- پروژههای EPC و سیستمهای ماژولار (Offshore/Onshore)
- سرویسهای گاز صنعتی و خطوط فرآیندی
- Steam / High-Temperature / Sour-Gas (در صورت انتخاب Graphite Packing)
- نصب بر روی Standpipe / Remote Panel / Bracket Mounting
🔧 نکات نصب و نگهداری
- در ورودی/خروجی 1/2″ NPT از رزوه از نوار تفلون یا مایع تفلون استفاده شود
- برای نسخه HPاستفاده از فیتینگهای Rated-for-HP الزامی است
- رزوهها مطابق ASME B1.20.1 تمیز و آببندی مناسب انجام شود.
- توالی بهرهبرداری صحیح ابتدا
- Process Block سپس Bleed/Test سپس Instrument Service
- در دماهای بالا از Graphite Packing Option استفاده گردد.
- در نقاط دارای ارتعاش، نصب بر روی Support Bracket توصیه میشود.
- پس از نصب، Leak-Test مطابق دستورالعمل Parker انجام گردد.
⚠️ نکات تشخیص اصالت میفولد دو شیر Parker

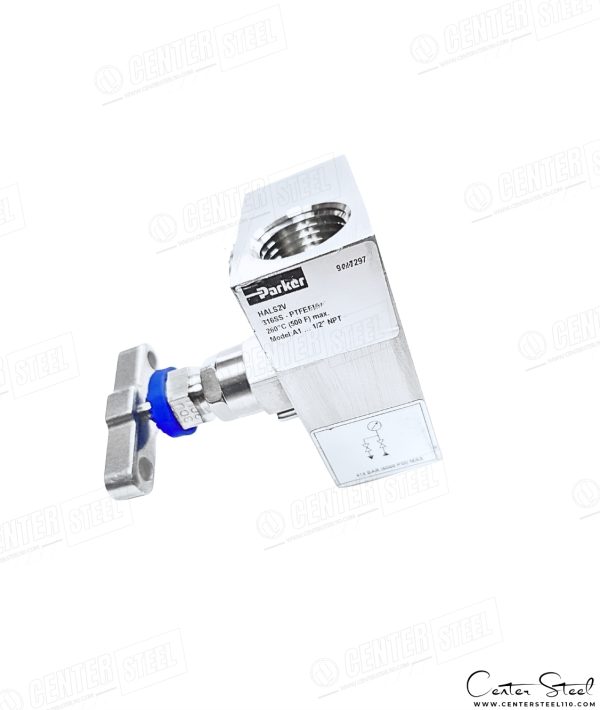

- مارکینگ لیزری پارتنامبر کامل یا لیبل متال با رولینگ شماره رهگیری روی بدنه و بانت شیرها
- منیفولد دو شیر پارکر اصلی از متریال استنلس استیل گرید ۳۱۶ مطابق با الزامات پارکر استفاده شده است در صورتیکه موارد تقلبی فاقد کیفیت متریال هستند و معمولا با گرید پایینتر و یا حتی ریختگری هستند!
- سطح ماشینکاری صیقلی و بدون پلیسه و تمام رزوه ها استاندارد و بدون هیچگونه بی نظمی
- شیر کاملاً روان و بدون لقی
🧰 توصیه حرفهای
- به هیچ عنوان قیمت را اولویت خود قرار ندهید چرا که هزینه های مالی و جانی ناشی از حوادث غیر قابل جبران خواهد بود.
- اگر خط فشار شما بیش از 6000 psi است مدل HALS2VHP انتخاب شود
- برای دماهای بالا Grafoil® Packing الزامی است.
- برای اتصال به ترانسمیتر با فاصله، Remote Pattern بهترین انتخاب است
