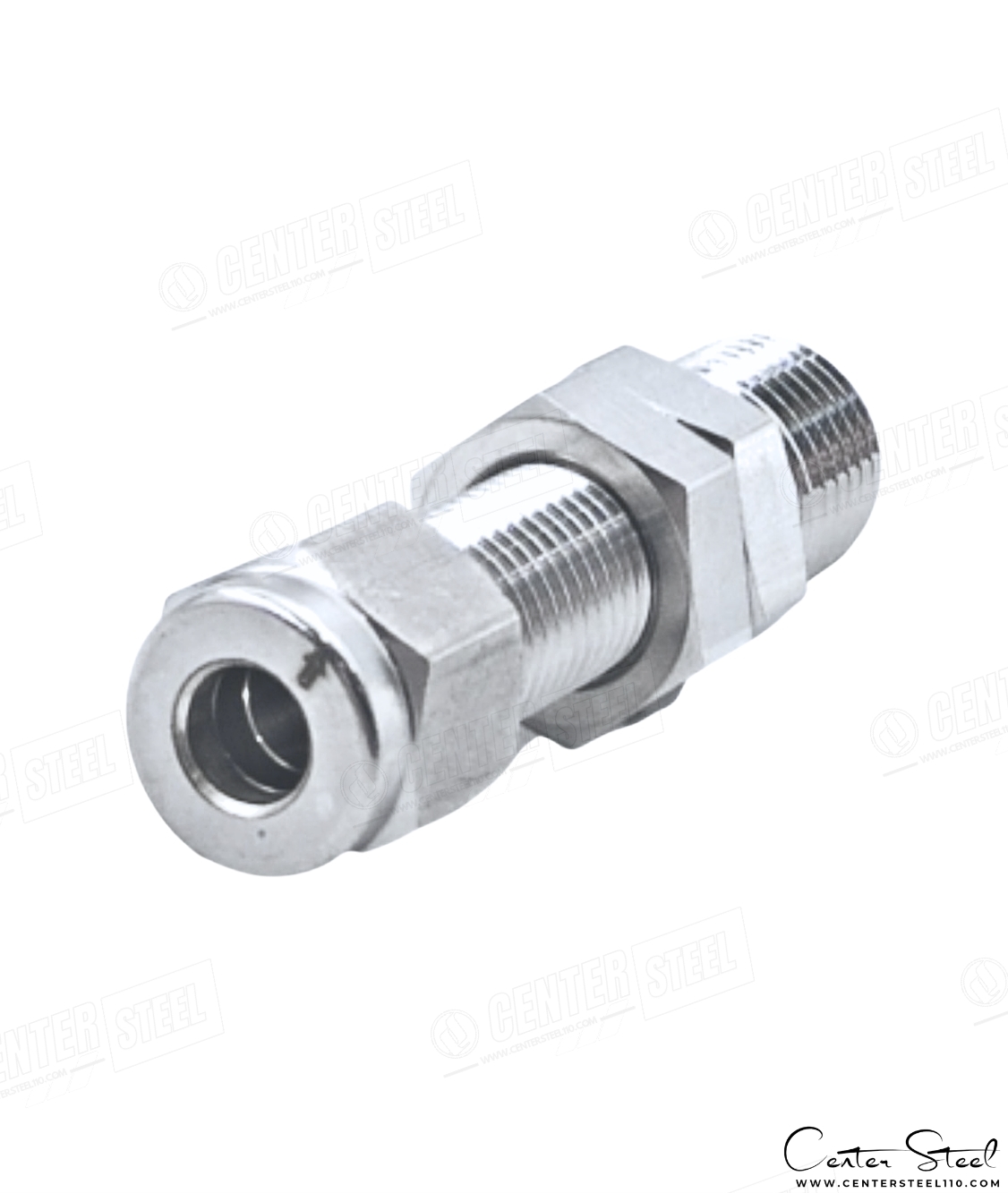

میل کانکتور تابلویی (بالکهد میل کانکتور) یا Bulkhead Male Connector یکی از مهم‌ترین اتصالات در سیستم‌های تیوبینگ ابزار دقیق است که نقش پل ارتباطی بین تیوب استنلس استیل و تجهیزات دارای رزوه داخلی NPT را ایفا می‌کند.
این اتصال از یک‌سو توسط مکانیزم فیتینگ دو فرولی (Double Ferrule Tube Fitting) روی تیوب استنلس استیل نصب می‌شود و از سوی دیگر با رزوه بیرونی NPT امکان اتصال مستقیم به شیرآلات، رگولاتورها، فشارسنج‌ها، ترانسمیترها و سایر ادوات صنعتی را فراهم می‌آورد. وجود بخش Bulkhead Nut در این فیتینگ امکان نصب ایمن و عبور آن از دیواره یا پنل را فراهم کرده و باعث کاهش لرزش و افزایش استحکام اتصال می‌شود.
این قطعه از استنلس استیل 316/316L (ASTM A479/276) ساخته شده و برای استفاده در شرایط فشار و دمای بالا، محیط‌های خورنده و سیستم‌های حساس ابزار دقیق طراحی شده است.
البته متریال های مختلف وابسته به نیاز پروژه قابل سفارش و تامین میباشد.
⚙️ ویژگی‌های کلیدی میل کانکتور تابلویی ( بالکهد ) – Bulkhead Male Connector
- اتصال مستقیم و مطمئن تیوب به تجهیزات رزوه داخل NPT و امکان عبور از پنل و دیواره به کمک Bulkhead Nut
- سازگاری با تیوب‌های اینچی در سایزهای ۱/۱۶ اینچ تا ۲ اینچ
- متریال بدنه: استنلس استیل ASTM A479/276 Gr.316/316L
- مهره اتصال: استنلس استیل 316/316L – ASTM A479/276 با پوشش نقره داخلی (Silver Plating – ASTM B700) برای کاهش اصطکاک و جلوگیری از Galling
- فرول ها: استنلس استیل 316/316L – ASTM A479/276 با سختکاری سرد (Cold Worked) و عملیات Solution Annealing و Carburizing فرول پشتی برای افزایش مقاومت سایشی و بهبود آببندی
- عملیات Carburizing روی بخش‌هایی از فرول (مخصوصاً Back Ferrule) اعمال می‌شه و یک لایه نازک از کربن به سطح اضافه می‌شه تا سختی سطحی بیشتر بشه و معمولاً روی فولادهای کم‌آلیاژ یا استنلس‌های مخصوص انجام می‌شه
- طراحی Double Ferrule برای آببندی فلز به فلز (Metal-to-Metal Seal)
- فشار کاری 2000Psi تا 12000Psi (بسته به سایز ، دما و متریال )
- البته گفتنی هست فشار کاری بالای 6000Psi برای این اتصالات پیشنهاد نمیگردد چرا که مستلزم تجربه و دقت فراوان در مونتاژ و شرایط متاثر سیالات و محیط روی عملکرد و فشار میباشد.
- مقاومت عالی در برابر خوردگی، کلرایدها و ترک‌خوردگی تنشی
- محدوده دمای کاری: ۳۲۱- تا ۱۲۰۰ درجه فارنهایت (بسته به متریال آببندی)
- نصب سریع و آسان، بدون نیاز به جوش یا رزوه‌کاری
- قابلیت استفاده مجدد بدون افت کیفیت آببندی
- تولید طبق استانداردهای ASME B31.1، ASME B31.3، MSS-SP-99 , ASME B.1.20.1
🔹 پوشش نقره داخل مهره (Silver Plating)
- پوشش نقره داخل مهره باعث کاهش اصطکاک بین مهره و فرول در هنگام بستن می‌شود.
- این پوشش طول عمر مهره و فرول را افزایش داده و از گیرکردن (Galling) در فشارهای بالا جلوگیری می‌کند.
- پوشش طبق استاندارد ASTM B700 – Silver Coating اجرا می‌شود.
🔹 سختکاری فرول و بک‌فرول
- فرول های جلو و عقب از 316/316L سخت‌کاری‌شده سرد (Cold Worked) ساخته می‌شوند.
- عملیات Solution Annealing باعث بهبود ساختار کریستالی و افزایش دوام میگردد.
- سختی سطحی طبق تست راکول HRB 85–90 تنظیم شده تا هم مقاوم و هم انعطاف‌پذیر باشد.
- طراحی بک‌فرول نیرو را به عقب منتقل کرده و مانع از شل‌شدن یا لرزش اتصال در محیط‌های ارتعاشی می‌شود.
📊 جدول مشخصات فنی میل کانکتور تابلویی – Bulkhead Male Connector
| ویژگی | توضیحات فنی |
|---|---|
نوع اتصال (Fittings Type) | Bulkhead Male Connector – Double Ferrule |
متریال بدنه (Body Material) | Stainless Steel Gr.316/316L – ASTM A479/276 |
متریال مهره ( Nut Material) | Stainless Steel 316/316L – ASTM A479/276 + Silver Plated |
متریال فرول ها ( Ferrules Material) | Stainless Steel 316/316L – ASTM A479/276 – Cold Worked & Treatment |
محدوده سایز بندی ( O.D Size Range) | 1/16″ ~ 2″ (Fractional) |
رنج فشار کاری ( Working Pressure Range) | 2000Psi الی 12000Psi به طور مستقیم وابسته به سایز و دما (پیشنهاد میگردد تا حداکثر 6000Psi مورد استفاده قرار بگیرند.) |
محدوده دمای کاری ( Working Temp Range) | 321°F to 1200°F- 196°C to 648°C- |
نوع آببندی (Sealing Type) | Metal-to-Metal Seal |
استانداردها ( Standards) | ASME B31.1، ASME B31.3، ASME B.1.20.1 ، MSS-SP-99 |
برخی برندهای معتبر (Brands) | Swagelok، Parker، S-LOK، Dk-lok، Hy-Lok , Superlok |
🧪 کاربردهای میل کانکتور تابلویی ( Bulkhead Male Connector )
- اتصال تیوب به رزوه داخل در یک راستا و امکان عبور بدنه از پنل و دیواره و فیکس آن توسط مهره تابلویی در سیستم‌های ابزار دقیق و فرآیندی
- خطوط ابزاردقیق فشار قوی هیدرولیک و پنوماتیک و فرآیندی
- سیستم‌های گاز CNG و هیدروژن
- صنایع نفت، گاز، پتروشیمی و نیروگاهی
- صنایع غذایی، دارویی و آزمایشگاهی
- سیستم‌های خلأ و فشار مثبت
نکات نصب و نگهداری
- آماده‌سازی تیوب: تیوب باید تمیز، خشک و بدون پلیسه باشد تا آببندی کامل تضمین شود.
- مونتاژ اولیه: تیوب را تا انتهای بدنه وارد کنید و مهره را با دست بسته و سپس طبق توصیه سازنده با آچار سفت کنید.
- گشتاور مناسب: از سفت‌کردن بیش‌ازحد یا کمتر از حد خودداری کنید؛ گشتاور صحیح باعث عمر بیشتر و جلوگیری از نشتی می‌شود.
- باز و بست مجدد: پس از اولین مونتاژ کامل، اتصال بارها قابل استفاده است؛ در باز و بست بعدی فقط تا نقطه مقاومت اولیه سفت کنید.
- بازرسی دوره‌ای: در سیستم‌های تحت فشار یا ارتعاش، به‌طور منظم نشتی و سلامت قطعه را بررسی کنید.
- ایمنی و تمیزکاری: از ابزار مناسب استفاده کنید و از ضربه یا چکش زدن پرهیز کنید؛ محصول قبل از ارسال تمیزکاری شده و آماده نصب است.
⚠️ نکات طلایی برای تشخیص اتصال اصلی از تقلبی
❌ استفاده از قطعات فیک یعنی ریسک نشتی، توقف خط تولید و حتی حادثه خطرناک.
قبل از خرید، این ۵ نکته را با دقت بررسی کنید:
۱- برند و مارکینگ اطلاعات
- برندهای معتبر مثل Swagelok، Parker، S-LOK همیشه نام یا لوگو ، اطلاعات فنی از قبیل متریال یا در برخی برندها سایز و یک Trace No قابل رهگیری را بر روی بدنه اصلی ، مهره ، فرونت فرول و بک فرول حکاکی و مارک میکنند ( در برخی از محصولات برندهای معتبر که تولید شده از متریال خاص ، ممکن است حکاکی ضربه ای وجود نداشته باشند و تنها مارکینگ لیزری وجود داشته باشد.)
- نمونه‌های فیک اغلب حکاکی بی‌کیفیت، چاپی یا با فونت متفاوت دارند.
۲- مهره با پوشش نقره
- مهره اصل دارای پوشش نقره باکیفیت و یکنواخت است که باعث کاهش اصطکاک، افزایش عمر و جلوگیری از گالینگ می‌شود.
- مهره های تقلبی اغلب بدون روکش یا با پوشش بی‌کیفیت هستند که سریعاً ساییده می‌شود.
۳- متریال بدنه
- بدنه اصل از ۳۱۶L یا ۳۱۶ (ASTM A479/276) ساخته شده است اما اتصال تقلبی ممکن است از آلیاژ 304 یا گریدهای مغایر و حتی به صورت ریخته گری ساخته شده باشد.
۴- کیفیت ماشین‌کاری
- محصول اصل رزوه‌های استاندارد و با کیفیت ، لبه‌های یکنواخت و سطح صیقلی دارد.
- اتصال تقلبی رزوه‌ها زبر، لبه‌ها نامنظم و سطح بدنه مات است.
۵- فرول های سخت‌کاری‌شده
- فرول با کیفیت و اصل از ۳۱۶ یا ۳۱۶L سخت‌کاری‌شده ساخته شده و هنگام مونتاژ کاملا مشهود و ملموس می باشد.
- محصولات فیک دارای آببندی ضعیف و غیره استاندارد هستند و با استفاده از Gap Gauge و استاندارد مونتاژ برندهای معتبر نمیتوان آنرا آببندی نمود.
💡 توصیه حرفه‌ای
- 📜 قیمت را اولویت دوم خود قراردهید و اول کیفیت را مدنظر قرار دهید تا از هزینه‌های مجدد و خطرات ناشی از یک انتخاب اشتباه پرهیز کنید
- 📏 وزن و ابعاد را با کاتالوگ اصلی تطبیق دهید.
- 🚫 از نصب اتصالات بدون برند یا فاقد استاندارد و فیک خودداری کنید چرا که آنها مسبب هزینه هنگفت و خطرات جانی و مالی بسیار میگردند .
🌐 منابع و لینک‌های مفید
- جهت دسترسی به اطلاعات بیشتر به صفحه کاتالوگ ها مراجعه فرمایید.
- جهت استعلام قیمت با ما در تماس باشید.
- جهت دسترسی به محصولات مشابه کلیک فرمایید.
- برندهای برتر تولید کننده این محصول به شرح ذیل می باشد.
- HOKE ساخت آمریکا
- SWAGELOK ساخت آمریکا
- HY-LOK ساخت کره جنوبی
- PARKER ساخت آمریکا و انگلیس
- S-LOK/HANSUNساخت کره جنوبی
