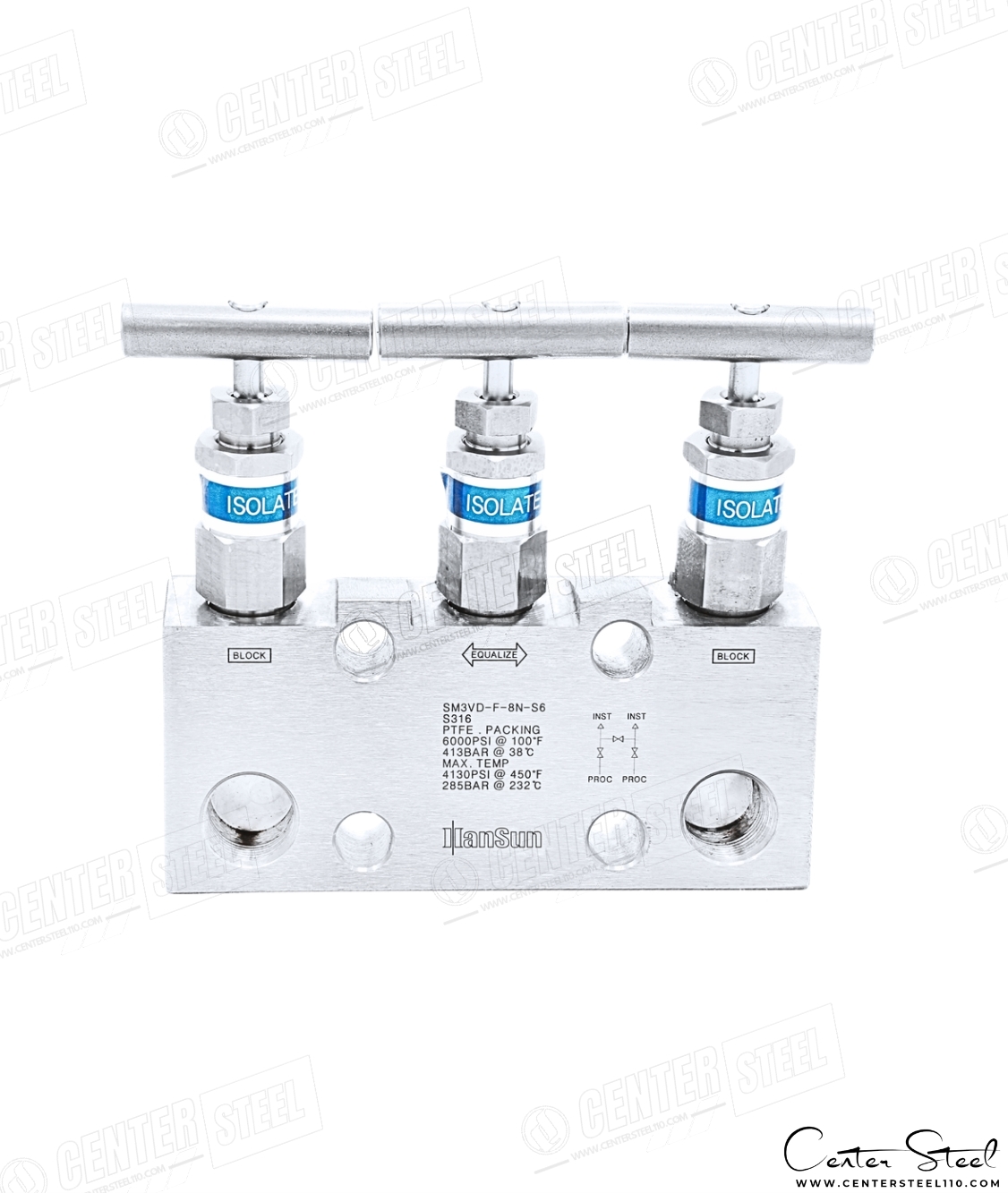

منیفولد ۳ شیر ترانسمیتری تایپ اتصال مستقیم عمودی سری SM برند S-LOK
3-Valve Manifold | Vertical Direct Mount Type | W.P. 6,000Psi | SM Series | Model SM3VD-F-8N (Old Style) | Made by S-LOK
منیفولد ۳ شیر مدل SM3V-F-8N از سری SM برند S-LOK یک منیفولد صنعتی با طراحی Vertical Direct Mount بوده که بهصورت مستقیم و عمودی روی بدنه ترانسمیتر فشار تفاضلی (DP Transmitter) و با استاندارد IEC/DIN EN61518 (MSS-SP-99) نصب میگردد و ضمن حذف لولههای واسط (Impulse Line) و موجب کاهش خطای اندازهگیری و کاهش ارتعاشات و حجم Dead Volume و بهبود پایداری اندازهگیری و تسهیل عملیات سرویس و کالیبراسیون و در نهایت پتانسیل نشتی را به صورت چشمگیر کاهش میدهد.
این منیفولد با بهرهگیری از مکانیزم Non-Rotating Stem Tip و Chevron PTFE Packing و آببندی Leak-Tight Shut-Off عملکردی پایدار در برابر نشتی و سایش رزوهها و سیکلهای مکرر کاری ارائه میدهد و با قرارگرفتن پکینگ در زیر رزوهها مانع از آلودگی و شسته شدن Lubricant ها شده و طراحی Blunt-Vee Tip ایمنی فرآیندی و عمر کاری طولانی را تضمین میکند.
پکینگ استاندارد محصول PTFE Chevron است و برای سرویسهای دما-بالا و بخار امکان استفاده از Graphite Packing (Optional) نیز فراهم میباشد.
کانکشن Instrument این سری منیفولد ۳ شیر قابلیت کوپل شدن به اکثر ترانسمیتر های مختلف را دارند اما استثناهایی وجود دارد که سری ۳۰۵۱ برند ROSEMOUNT یکی از این نمونهها می باشد.
⚙️ ویژگیهای کلیدی منیفولد ۳ شیر Vertical Direct Mount Type
- طراحی Vertical Direct Mount جهت نصب مستقیم روی ترانسمیتر و مناسب برای Differential Pressure Transmitters
- پکینگ استاندارد Chevron PTFE و محل قرارگیری پکینگ زیر رزوهها جهت جلوگیری از شستشوی آببندی
- ساختار مجتمع و Compact Block Body
- حداکثر فشار کاری
6000Psi @100°F (413Bar @37°C) - سازگار با ترانسمیترهای برند
Rosemount و Yokogawa و ABB و WIKA و سایر برندها - تست نشتی هر شیر مطابق استاندارد
- طراحی Stem ضدچرخش برای جلوگیری از سایش سطوح آببندی و افزایش عمر مفید
- سازگاری ابعادی کامل با استاندارد IEC/ISA و ترانسمیترهای صنعتی رایج به استثنای 3051 Rosemont
📊 مشخصات فنی منیفولد ۳ شیر مدل SM3VD-F-8N
| ویژگی | مقدار / توضیحات |
|---|---|
سری (Series) | SM Series 3-Valve Manifold |
پارتنامبر (Part Number) | SM3VD-F-8N |
نوع نصب (Mount Type) | Vertical Direct Mount Transmitter Mount |
پیکربندی شیر (Valve Configuration) | 2× Block 1× Equalize |
فشار کاری (Working Pressure) | 6000Psig@100°F (413 Bar@ 37°C) |
متریال بدنه (Body Material) | Stainless Steel 316/L ASTM A276/A479 |
متریال پکینگ (Packing Material) | Chevron PTFE (STD) Graphite (Optional) |
دمای کاری (Working Temp) | PTFE Packing 54°C ~ 232°C- Graphite Packing 54°C ~ 648°C- |
اتصال فرآیندی (Process Connections) | Female NPT (ASME B1.20.1) BSPT و BSPP (سفارشی) |
اتصال ابزاردقیق (Instrument Connection) | IEC/DIN EN61518 Type.B Interface 54Cm MSS-SP-99 |
نوع استم (Stem Tip) | Non-Rotating Blunt-VeeTip |
تست کنترل کیفیت (Quality Control Test) | Nitrogen Test@1000 Psig-Max Leak Rate 0.1 sscm Hydrostatic Test@ (1.5×P) Helium Leakage Test@(1×10⁻⁷ cc/s) |
🔧 ساختار عملکردی Direct Mount 3Valve Manifold
منیفولد سه شیر شامل سه مسیر مجزا است که بهصورت زیر عملکرد دارند:
- ۲ شیر Block (Isolation): جهت قطع جریان سیال سمت فشار بالا (Hi) و فشار پایین (Lo)
- ۱ شیر Equalize (Balance): برای متعادلسازی فشار دو سمت ترانسمیتر پیش از راهاندازی یا کالیبراسیون
این ساختار عملکردی امکان تعویض و کالیبراسیون و تست ترانسمیتر را بدون نیاز به خاموشکردن کل خط فرآیند فراهم میسازد
🧩 متریال قطعات داخلی منیفولد ۳ شیر سری SM — مدل SM3VD-F-8N
| اجزا (Component) | جنس متریال / Specification |
|---|---|
| Handle | Stainless Steel |
| Set Screw | Stainless Steel |
| Packing Bolt | Stainless Steel Gr.316 ASTM A276 / A479 |
| Lock Nut | Stainless Steel Gr.316 ASTM A276 |
| Upper Gland | Stainless Steel Gr.316 ASTM A276 / A479 |
| Packing | Chevron PTFE (STD) Graphite (Opt) |
| Lower Gland | Stainless Steel Gr.316 ASTM A276 / A479 |
| Bonnet | Stainless Steel Gr.316 ASTM A276 / A479 |
| Stem | Stainless Steel Gr.316 ASTM A276 / A479 |
| Stem Tip | SS630 / ASTM A564 |
| Bolt | Stainless Steel |
| Spring Washer | Stainless Steel |
| Body | Stainless Steel Gr.316 ASTM A276 / A479 |
🧪 کاربردهای تخصصی منیفولد سه شیر Vertical Direct Mount
- سیستمهای پایش فشار تفاضلی (DP Monitoring) و اتصال مستقیم به Transmitters بدون Impulse Line
- اسکیدهای فرآیندی و تابلوهای ابزاردقیق
- سرویسهای نفت و گاز و پتروشیمی و نیروگاهی و کاربردهای با دقت اندازهگیری بالا و حداقل خطای انتقال
- کاربرد در محیطهای ضدانفجار یا خورنده و امکان انتخاب متریال سازگار با Zone 1 و Zone 2 طبق ATEX و استانداردهای NACE برای محیطهای Sour Service
🔧 نکات نصب و نگهداری
- انتخاب نوع Packing بر اساس فشار و دمای سرویس انجام شود و در سرویسهای دما-بالا استفاده از Graphite Packing توصیه میشود.
- جهت پایداری آببندی در سیکلهای حرارتی Packing Adjustment انجام گردد.
- نصب باید طبق الگوی Vertical Direct Mount روی ترانسمیتر انجام شود.
- در محیطهای ارتعاشی بازبینی دورهای Stem & Packing ضروری است.
- کانکشن Instrument این سری منیفولد ۳ شیر قابلیت کوپل شدن به اکثر ترانسمیترهای مختلف را دارند اما استثناهایی وجود دارد که سری 3051 برند ROSEMOUNT یکی از این نمونهها می باشد.
⚠️ نکات تشخیص محصول اصل S-LOK
- حکاکی لیزری پارتنامبر و فشار کاری و مشخصات فنی و Heat Code
- ماشینکاری یکنواخت CNC و سطح پرداخت صنعتی و رزوههای استاندارد بدون پلیسه
- انطباق اطلاعات فنی و ابعاد با دیتاشیت و کاتالوگ رسمی
- پکینگ Chevron PTFE و یا گرافیتی استاندارد با کیفیت
- خرید از محل معتبر با تضمین اصالت و کیفیت
🧰 توصیه حرفهای مهندسی
- هیچگاه قیمت را بر کیفیت ارج قرار ندهید چرا که هزینه های ناشی از حوادث مالی و جانی ناشی از قطعات ارزان قیمت و فیک غیر قابل جبران است.
- برای پروژههای High Accuracy DP Measurement استفاده از مدل SM3VD-F-8N پیشنهاد میشود.
- در سیستمهایی با شوک حرارتی، بازتنظیم دورهای پکینگ و تست نشتی ضروری است.
- در کاربردهای حساس، نصب همراه با Bracket Support توصیه میشود.
