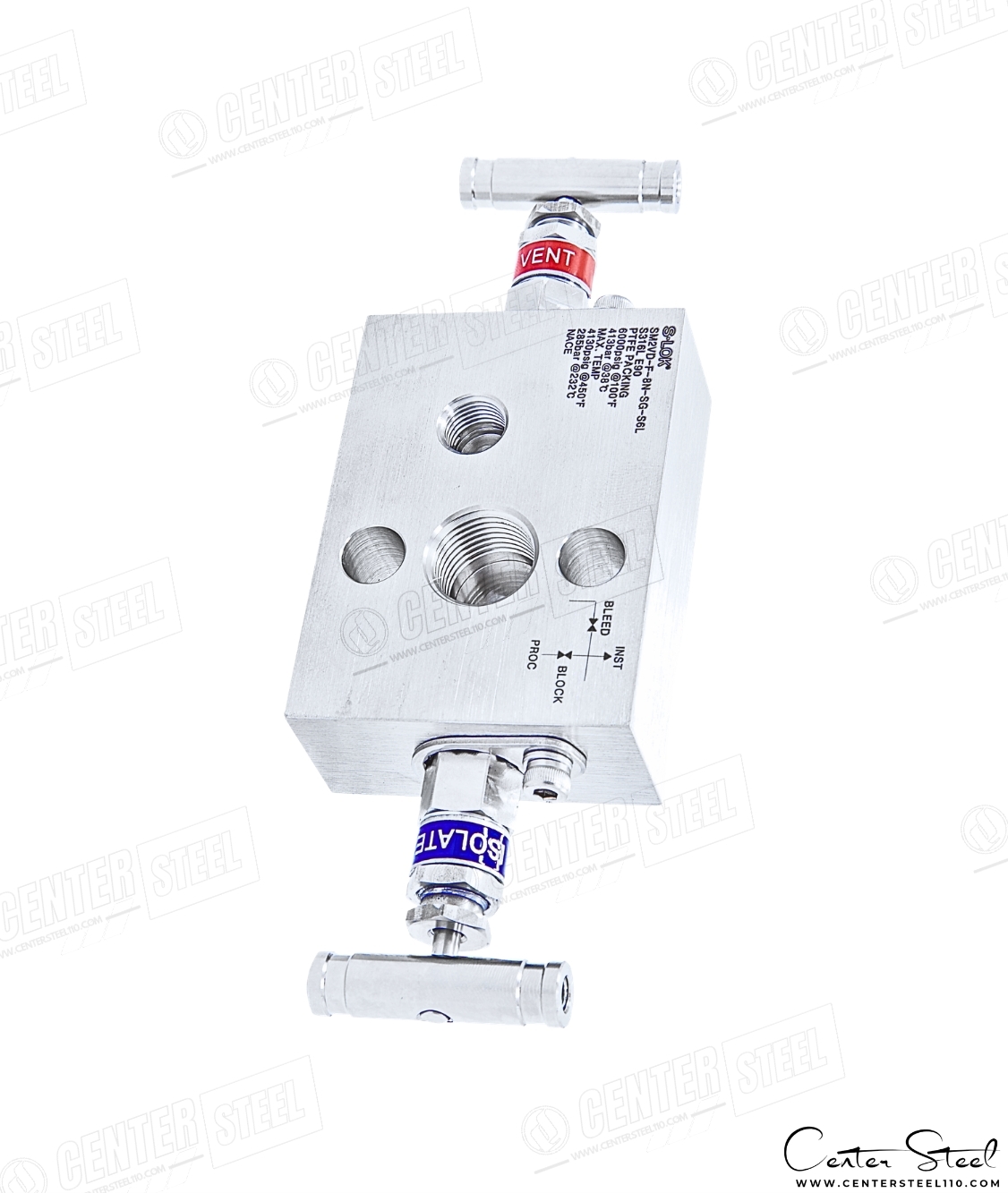

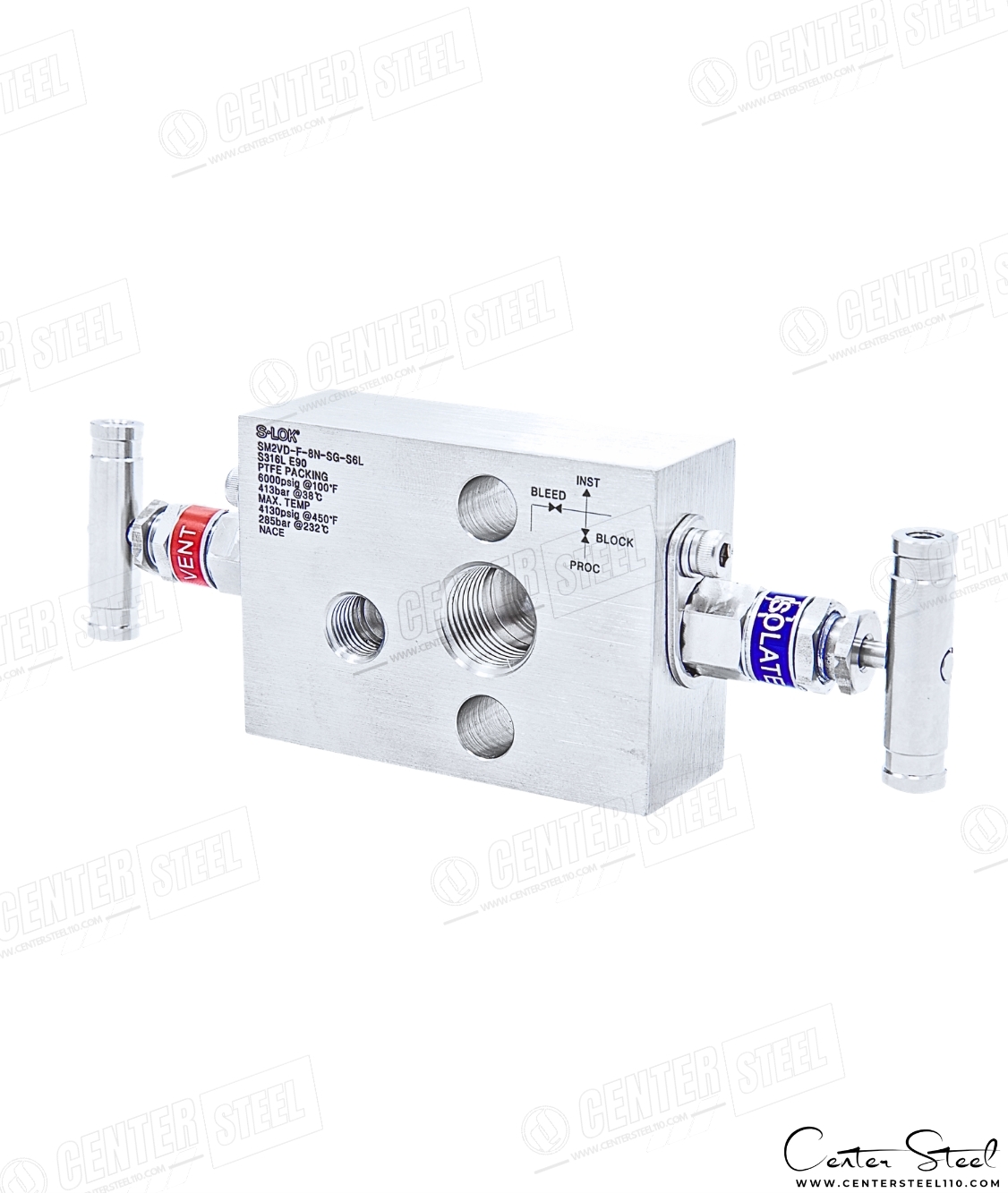

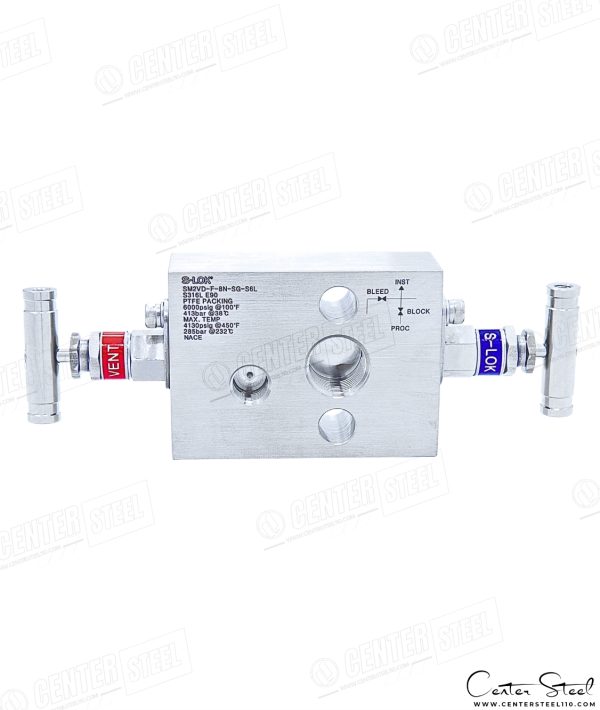

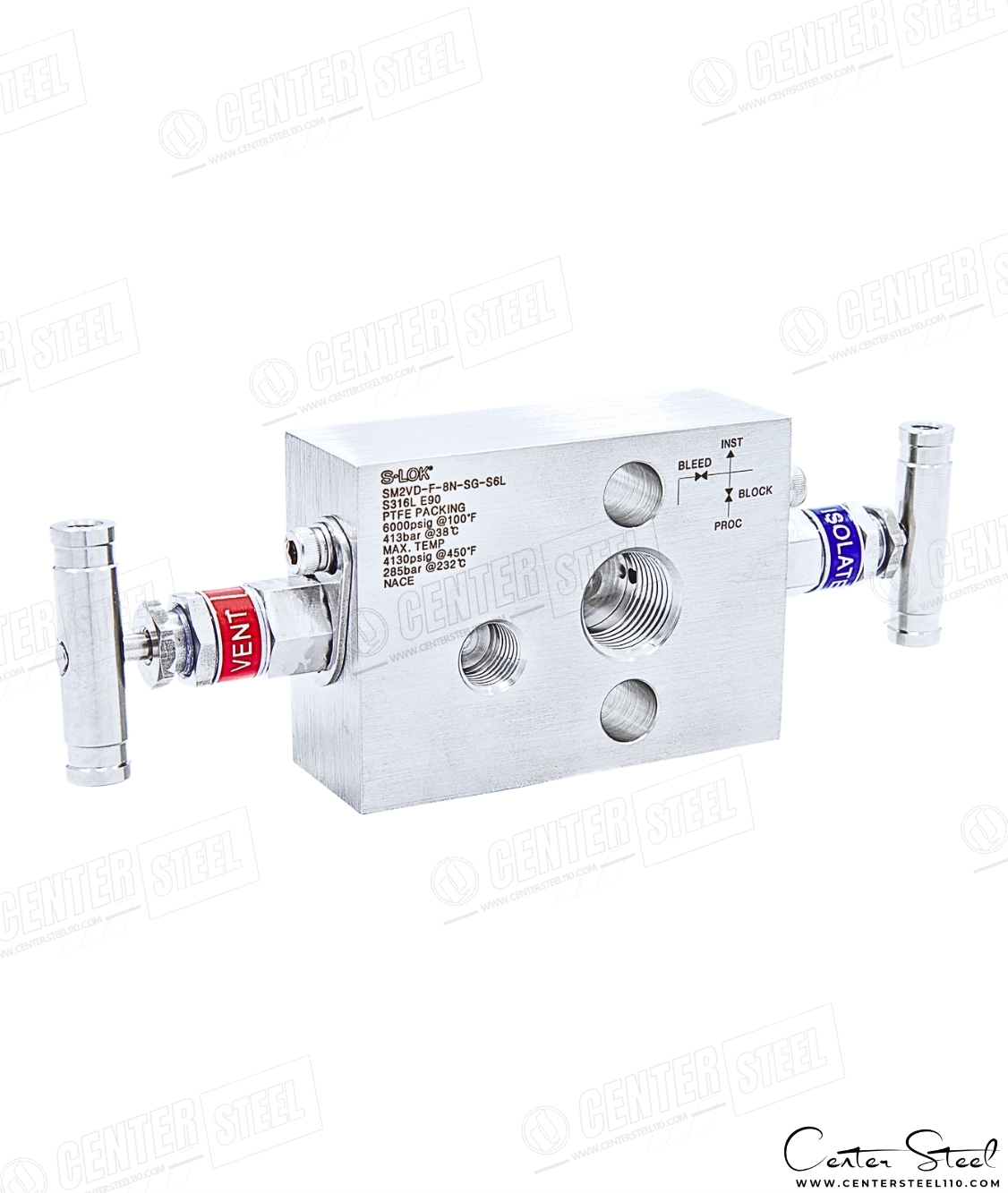

منیفولد دو شیر ترانسمیتری تایپ اتصال مستقیم عمودی سری SM برند S-LOK
2-Valve Manifold | Vertical Direct Mount Type | W.P. 6,000Psi | SM Series | Model SM2VD-F-8N | Made by S-LOK
منیفولد ابزار دقیق دو شیر مدل SM2VD-F-8N از سری SM برند S-LOK یک منیفولد صنعتی با طراحی Vertical Direct Mount بوده که بهصورت مستقیم و عمودی بر روی بدنه ترانسمیتر فشار گیج یا فشار مطلق و مطابق استاندارد IEC / DIN EN61518 و MSS-SP-99 نصب میشود.
این آرایش با حذف لولههای واسط (Impulse Line) و باعث کاهش Dead Volume و کاهش خطای اندازهگیری و کاهش ارتعاشات وارد بر ترانسمیتر و در عین حال بهبود پایداری و دقت قرائت فشار میگردد.
این مدل معمولاً برای کاربردهایی استفاده میشود که نیاز به قطع جریان (Isolation) و تخلیه فشار (Vent) یا تراز فشار (Equalizing) قبل از کالیبراسیون دارند.
ساختار داخلی منیفولد بر پایه Non-Rotating Stem Tip و Chevron PTFE Packing طراحی شده است.
قرارگیری پکینگ در زیر رزوهها از شستشوی گریس رزوهها (Lubricant Wash-Out) جلوگیری نموده و طراحی Blunt-Vee Tip آببندی مطمئن Leak-Tight Shut-Off و عمر سرویسدهی طولانی را تضمین میکند.
پکینگ استاندارد محصول Chevron PTFE بوده و برای سرویسهای دما بالا قابلیت تجهیز به Graphite Packing (Optional) طبق کاتالوگ S-LOK فراهم است.
این منیفولد شامل دو عملکرد اصلی ابزار دقیق میباشد:
- یک شیر Block (Isolation)
- یک شیر Bleed / Vent جهت تخلیه ایمن فشار باقیمانده
این ساختار امکان سرویس و تست و جداسازی ایمن ترانسمیتر را بدون نیاز به توقف خط فرآیند فراهم میسازد.
⚙️ ویژگیهای کلیدی منیفولد دو شیر Vertical Direct Mount
- طراحی Vertical Direct Mount جهت نصب مستقیم بر روی ترانسمیتر و حذف Impulse Line
- پکینگ استاندارد Chevron PTFE و با گزینه Graphite (Optional) برای سرویسهای دما بالا
- محل قرارگیری پکینگ زیر رزوهها جهت جلوگیری از آلودگی رزوه و کاهش سایش
- حداکثر فشار کاری 6000Psi @100°F (413Bar @37°C)
- ساختار Compact Block Body و مناسب محیطهای صنعتی با محدودیت فضا
- سازگار با ترانسمیترهای برندهای Rosemount و Yokogawa و ABB WIKA و سایر برندها
- هر شیر بهصورت کامل تحت Leak & Pressure Factory Test قرار میگیرد
- جنس مقاوم در برابر خوردگی مناسب محیطهای با گاز ترش و بخار و روغن یا سیالات خورنده
- نصب و بهرهبرداری و تعمیر آسان با طراحی ماژولار و قطعات استاندارد
- سازگاری ابعادی با استاندارد IEC / ISA Instrument Interface و شیر تخلیه فشار مستقل جهت کاهش فشار قبل از جداسازی ترانسمیتر
📊 مشخصات فنی منیفولد دو شیر مدل SM2VD-F-8N
| ویژگی | مقدار / توضیحات |
|---|---|
| سری (Series) | SM Series 2-Valve Manifold |
| پارتنامبر (Part Number) | SM2VD-F-8N |
نوع نصب (Mount Type) | Vertical Direct Mount Transmitter Mount |
| پیکربندی شیر (Valve Configuration) | 1× Block 1× Bleed / Vent |
| فشار کاری (Working Pressure) | 6000Psig @100°F (413 Bar @37°C) |
| دمای کاری (Working Temp) | PTFE Packing 54°C ~ 232°C- Graphite Packing (Opt.) 54°C ~ 648°C- |
| بدنه (Body Material) | Stainless Steel 316/316L ASTM A276 / A479 |
| متریال پکینگ (Packing Material) | Chevron PTFE (استاندارد) Graphite (سفارشی) |
اتصال فرآیندی (Process Connection) | Female NPT (ASME B1.20.1) BSPT , BSPP (سفارشی) |

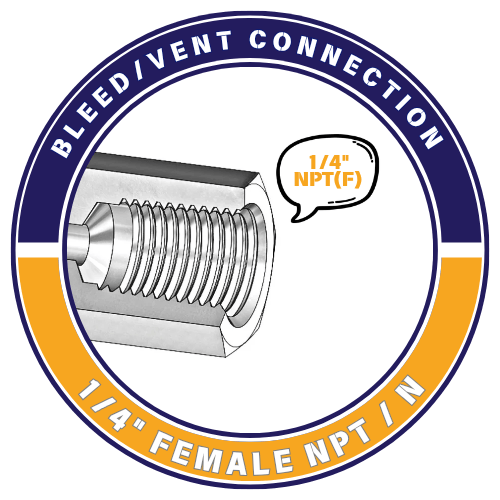

| اتصال وِنت / تست (Vent / Bleed Port) | Female NPT (ASME B1.20.1) BSPT , BSPP (سفارشی) |

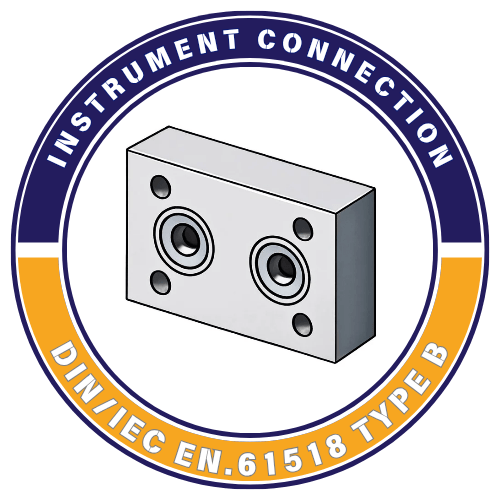

اتصال ابزاردقیق (Instrument Interface) | IEC/DIN EN61518 Type.B Interface 54Cm MSS-SP-99 |
نوک استم (Stem-Tip Type) | Non-Rotating Blunt-Vee Tip |
| تست کنترل کیفیت (Quality Control Test) | Nitrogen Test@1000 Psig-Max Leak Rate 0.1 sscm Hydrostatic Test@ (1.5×P) Helium Leakage Test@(1×10⁻⁷ cc/s) |
🧩 متریال قطعات داخلی منیفولد دو شیر سری SM — مدل SM2VD-F-8N
| اجزا (Component) | جنس متریال / Specification |
|---|---|
| Handle | Stainless Steel |
| Set Screw | Stainless Steel |
| Packing Bolt | Stainless Steel Gr.316 ASTM A276 / A479 |
| Lock Nut | Stainless Steel Gr.316 ASTM A276 |
| Upper Gland | Stainless Steel Gr.316/L ASTM A276 / A479 |
| Packing | Chevron PTFE (STD) Graphite (Optional) |
| Lower Gland | Stainless Steel Gr.316/L ASTM A276 / A479 |
| Bonnet | Stainless Steel Gt.316/L ASTM A276 / A479 |
| Stem | Stainless Steel Gr.316/L ASTM A276 / A479 |
| Stem Tip | SS630 — ASTM A564 |
| Bolt | Stainless Steel |
| Spring Washer | Stainless Steel |
| Lock Plate | Stainless Steel |
| Body | Stainless Steel Gr.316/316L ASTM A276 / A479 Bar-Stock |
🧪 کاربردهای تخصصی منیفولد 2 شیر Vertical Direct Mount
- ایزولاسیون و تخلیه فشار در Static / Gauge Pressure Transmitters
- نصب مستقیم روی ترانسمیتر در تابلوها و اسکیدهای ابزار دقیق
- خطوط فرآیندی نفت و گاز و پتروشیمی و نیروگاه و پالایشگاه
- کاربرد در سیستمهای تست و سرویس و تعمیرات دورهای ابزار دقیق
- کاهش خطای اندازهگیری ناشی از طول لوله و اختلاف دما در Impulse Lines
🔧 نکات نصب و نگهداری
- نوع پکینگ باید بر اساس شرایط دما و فشار سرویس انتخاب گردد.
- در سرویسهای دما بالا، استفاده از Graphite Packing و Packing Adjustment توصیه میشود.
- نصب بایستی طبق الگوی Vertical Direct Mount روی اینترفیس ترانسمیتر انجام گیرد.
- در خطوط دارای ارتعاش و بازبینی دورهای Stem و Packing و اتصالات رزوهای الزامی است.
⚠️ نکات تشخیص محصول اصل S-LOK

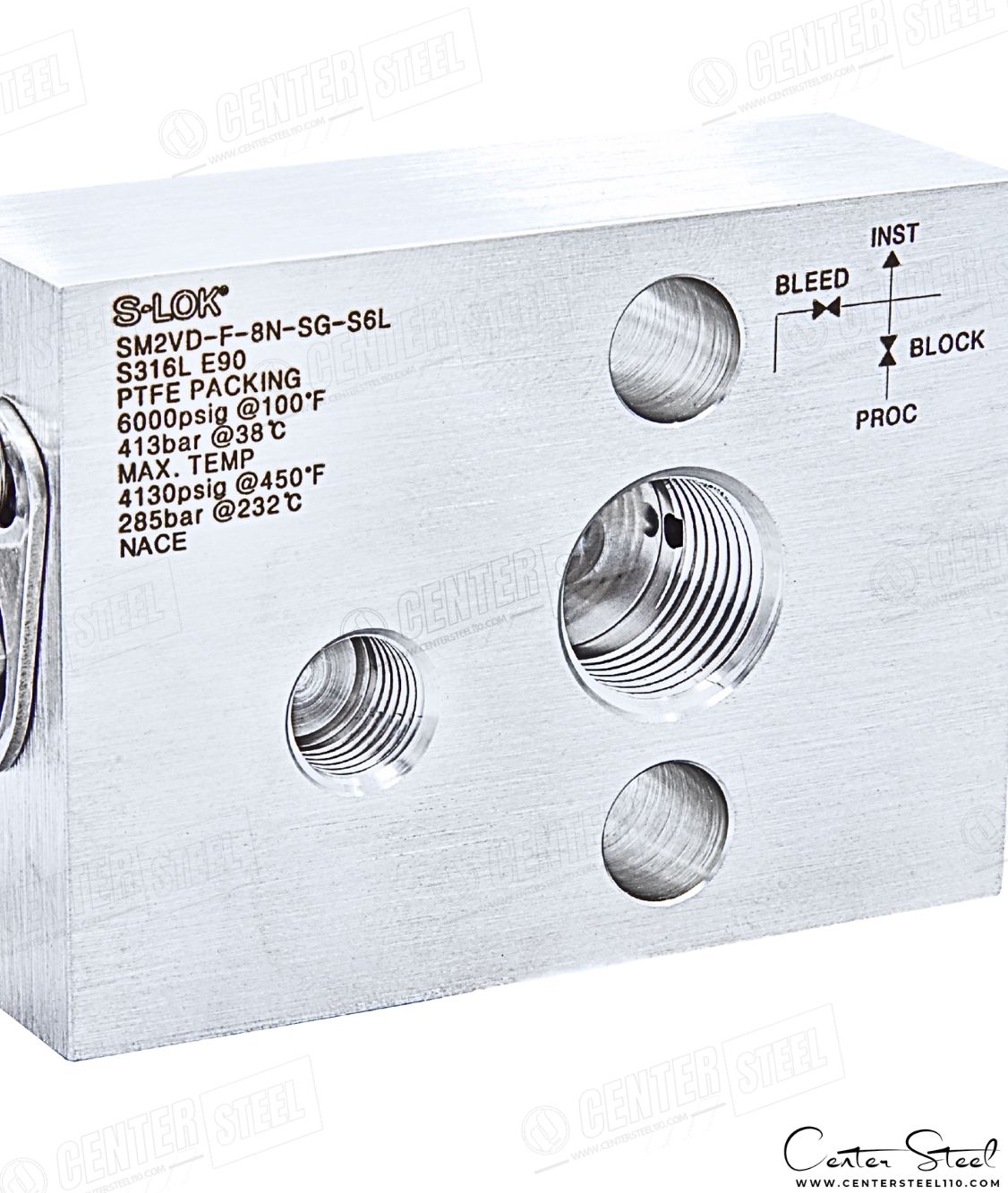

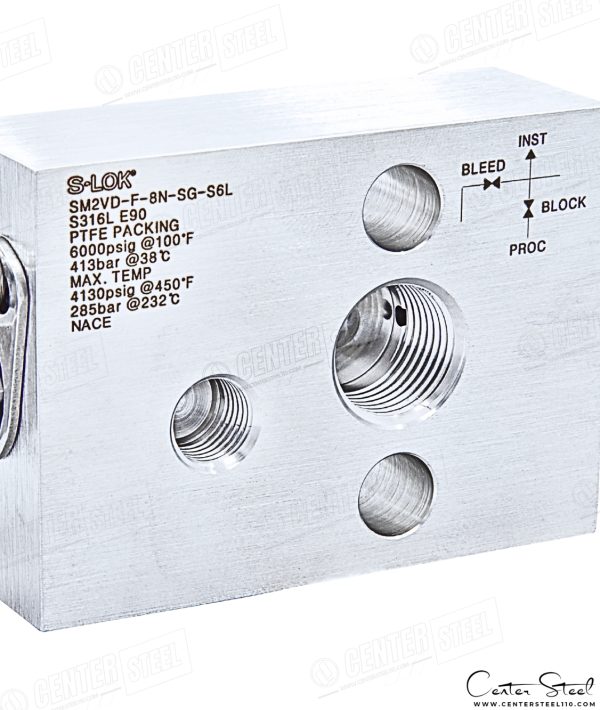

- حکاکی لیزری سایز و مدل و فشار کاری و Heat Code روی بدنه و امکان رهگیری آن
- ماشینکاری یکنواخت CNC و سطح پرداخت صنعتی
- رزوه های استاندارد و بدون پلیسه
- انطباق وزن و ابعاد با دیتاشیت رسمی
- استفاده از پکینگ Chevron PTFE استاندارد
- کد رهگیری Traceability و Material Certificate
🧰 توصیه حرفهای مهندسی
- برای کاربردهای Gauge / Static Pressure Measurement ، انتخاب مدل SM2VD-F-8N راهکار استاندارد و کمریسک محسوب میشود.
- در محیطهای دارای شوک حرارتی، بازتنظیم دورهای پکینگ و تست نشتی الزامی است.
- در پروژههای حساس، نصب بههمراه Bracket / Support Mounting توصیه میگردد.
