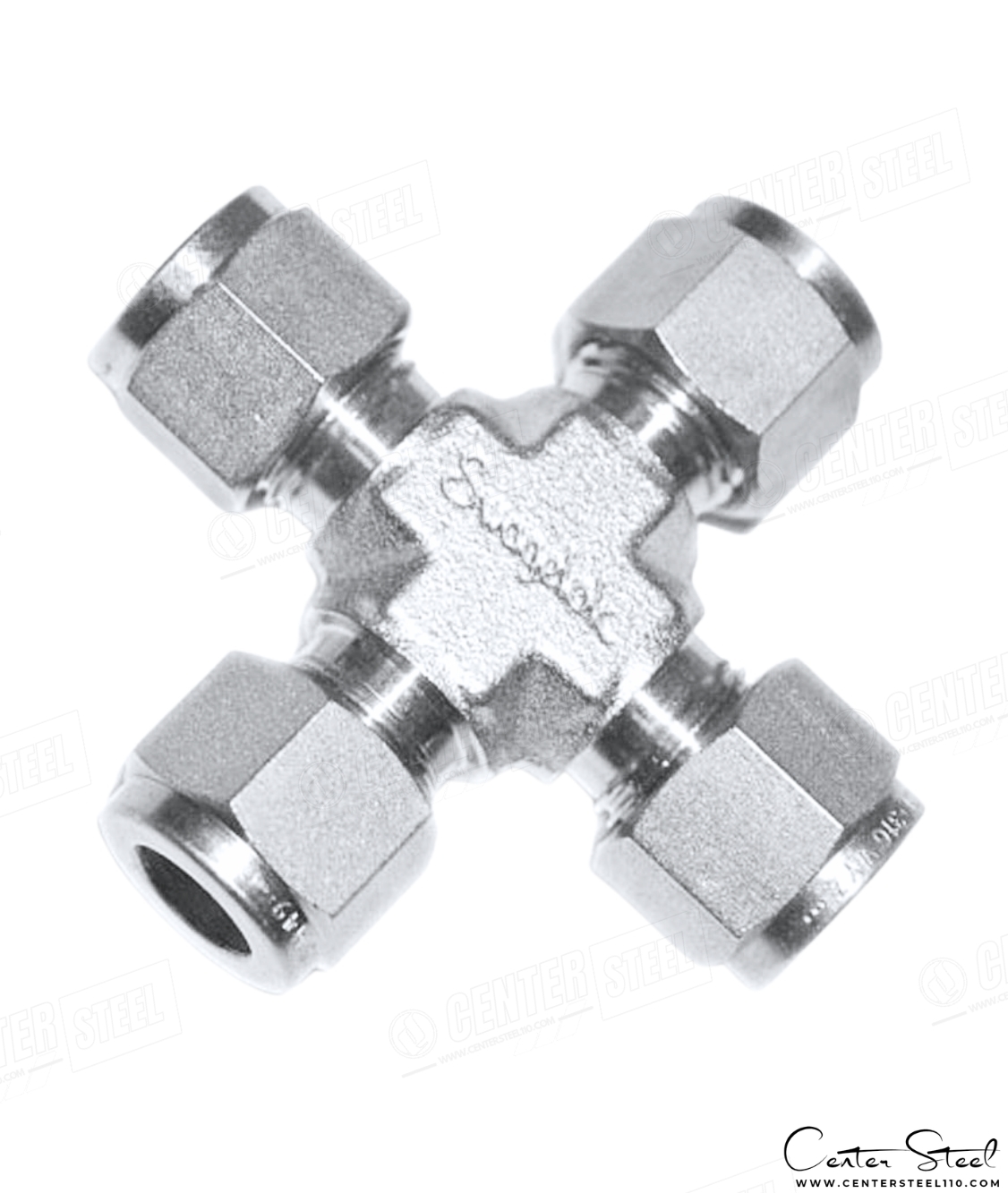

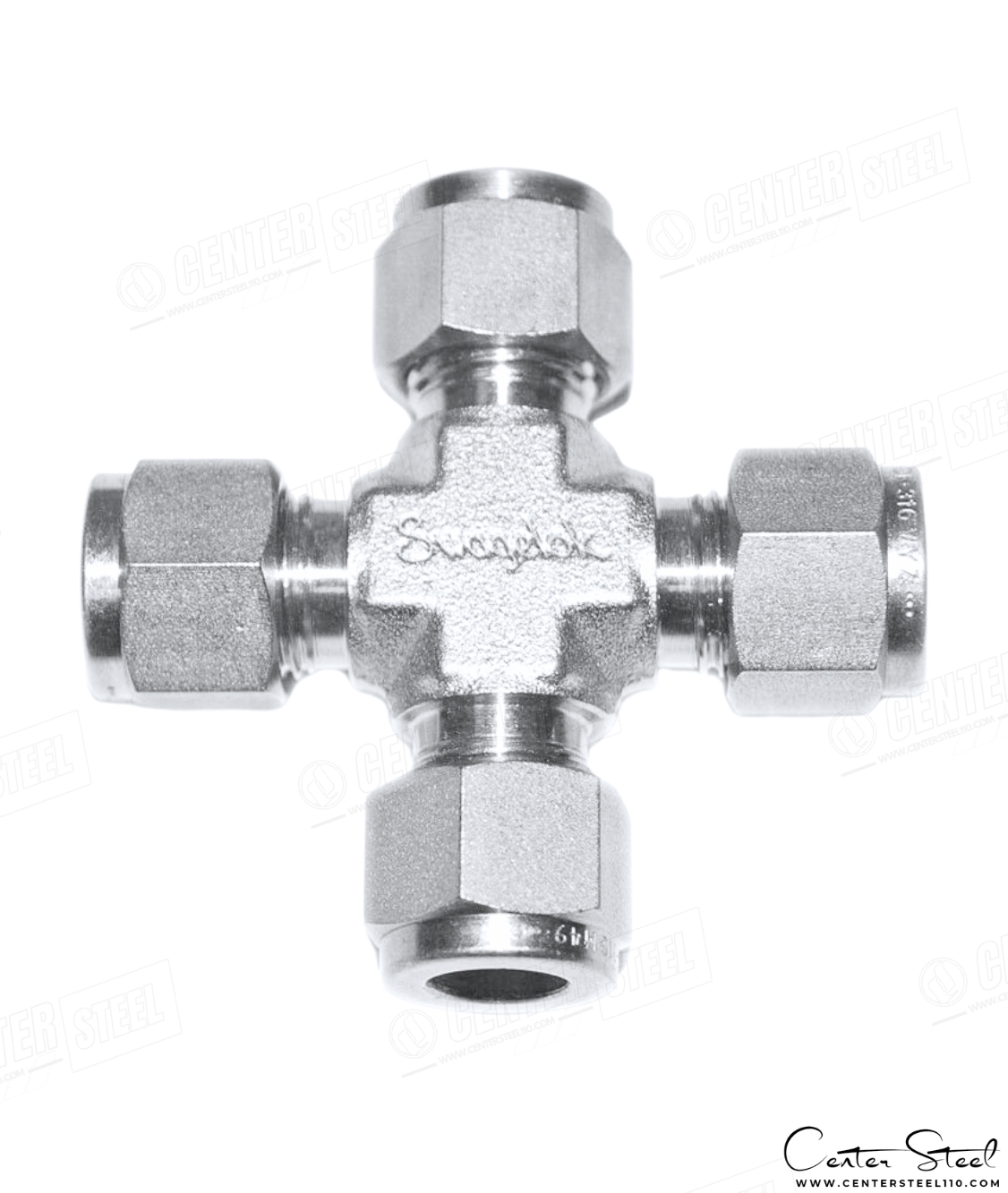

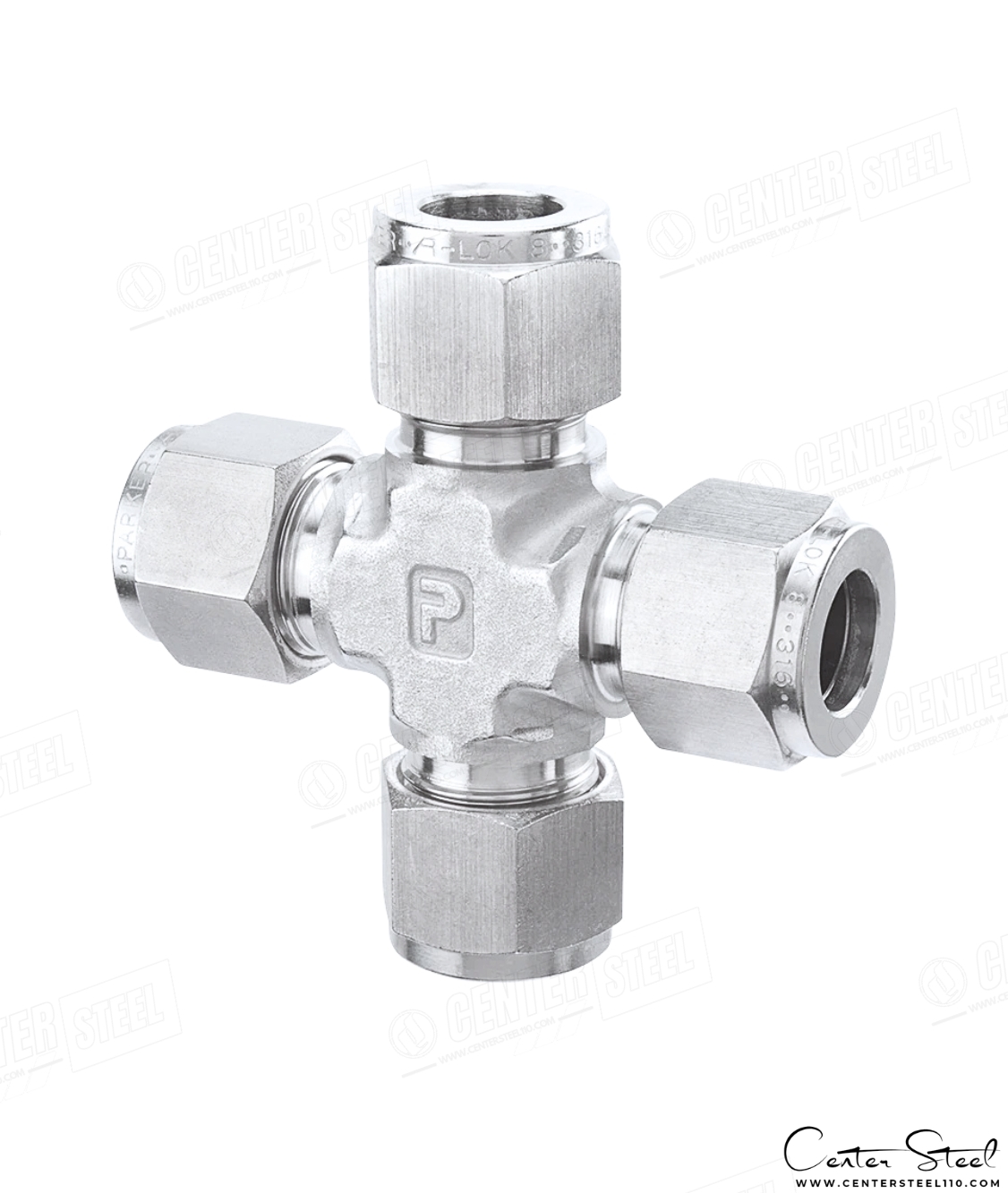

یونیون کراس (Fractional Union Cross) یک اتصال چهارراهی به همراه مهره و فرول است که در سیستمهای لولهکشی ابزار دقیق ، هیدرولیک ، پنوماتیک و خطوط فرآیندی کوچک مورد استفاده قرار میگیرد. طراحی این قطعه بر پایهی ساختار فرول فشاری (Compression Ferrule Type) انجام شده است؛ به این معنا که هر شاخه بهطور مستقل قابلیت باز و بسته شدن دارد، بدون آنکه نیازی به برش یا جداسازی دائمی لولهها باشد. این ویژگی، آن را به گزینهای ایدهآل برای محیطهایی با نیاز به سرویس و نگهداری مکرر تبدیل میکند.
از نظر عملکرد، Fractional Union Cross یک نقطه تقاطع چهارخطی ایجاد میکند که میتواند جریانهای ورودی را به چند مسیر تقسیم کرده یا جریانهای مختلف را در یک محل ادغام کند. این طراحی باعث میشود تا سیستم لولهکشی در فضاهای محدود و پر تراکم، انعطافپذیر و منظم باقی بماند.
روش آببندی در این اتصال معمولاً بهصورت metal-to-metal seat یا فرول فشاری (Compression/Ferrule) است که با دقت ماشینکاری و پرداخت سطح بالا، نشتی را به حداقل میرساند.این اتصال با استفاده از مهره و دو فرول (Front Ferrule و Back Ferrule) در هر چهار سمت، یک اتصال مکانیکی محکم، قابل باز و بسته شدن و بدون نشتی را ایجاد میکند.
این قطعه از استنلس استیل 316 فورج شده (ASTM A182) ساخته شده و برای استفاده در شرایط فشار و دمای بالا، محیطهای خورنده و سیستمهای حساس ابزار دقیق طراحی شده است.البته متریال های مختلف وابسته به نیاز پروژه قابل سفارش و تامین میباشد.
⚙️ ویژگیهای کلیدی یونیون کراس ( چهارراهی مهره دار ) – Fractional Union Cross
- طراحی چهار راهی + شکل برای تقسیم یا ادغام جریان سیال
- متریال بدنه: استنلس استیل 316 فورجشده – ASTM A182
- مهره اتصال: استنلس استیل 316 – ASTM A479/276 با پوشش نقره داخلی (Silver Plating – ASTM B700) برای کاهش اصطکاک و جلوگیری از گالینگ
- فرول ها: استنلس استیل 316 – ASTM A479/276 با سختکاری سرد (Cold Worked) و عملیات Solution Annealing و Carburizing فرول پشتی برای افزایش مقاومت سایشی و بهبود آببندی
- عملیات Carburizing روی بخشهایی از فرول (مخصوصاً Back Ferrule) اعمال میشه و یک لایه نازک از کربن به سطح اضافه میشه تا سختی سطحی بیشتر بشه و معمولاً روی فولادهای کمآلیاژ یا استنلسهای مخصوص انجام میشه
- طراحی Double Ferrule برای آببندی فلز به فلز (Metal-to-Metal Seal)
- فشار کاری 2000Psi تا 12000Psi (بسته به سایز ، دما و متریال )
- البته گفتنی هست فشار کاری بالای 6000Psi برای این اتصالات پیشنهاد نمیگردد چرا که مستلزم تجربه و دقت فراوان در مونتاژ و شرایط متاثر سیالات و محیط روی عملکرد و فشار میباشد.
- مقاومت عالی در برابر خوردگی، کلرایدها و ترکخوردگی تنشی
- محدوده دمای کاری: ۳۲۱- تا ۱۲۰۰ درجه فارنهایت (بسته به متریال آببندی)
- نصب سریع و آسان، بدون نیاز به جوش یا رزوهکاری
- قابلیت استفاده مجدد بدون افت کیفیت آببندی
- تولید طبق استانداردهای ASME B31.1، ASME B31.3، MSS-SP-99
🔹 پوشش نقره داخل مهره (Silver Plating)
- پوشش نقره داخل مهره باعث کاهش اصطکاک بین مهره و فرول در هنگام بستن میگردد و طول عمر مهره و فرول را افزایش داده و از گیرکردن (Galling) در فشارهای بالا جلوگیری میکند.
- پوشش طبق استاندارد ASTM B700 – Silver Coating اجرا میشود.
🔹 سختکاری فرول و بکفرول
- فرول های جلو و عقب از 316 سختکاریشده سرد (Cold Worked) ساخته میشوند.
- عملیات Solution Annealing باعث بهبود ساختار کریستالی و افزایش دوام میگردد.
- سختی سطحی طبق تست راکول HRB 85–90 تنظیم شده تا هم مقاوم و هم انعطافپذیر باشد.
- طراحی بکفرول نیرو را به عقب منتقل کرده و مانع از شلشدن یا لرزش اتصال در محیطهای ارتعاشی میشود.
📊 جدول مشخصات فنی یونیون کراس ( چهارراهی مهره دار ) – Union Cross
| ویژگی | توضیح فنی |
|---|---|
نوع اتصال (Fittings Type) | Union Cross – Double Ferrule |
متریال بدنه (Body Material) | Stainless Steel 316 Forged – ASTM A182 |
متریال مهره ( Nut Material) | Stainless Steel 316 – ASTM A479/276 + Silver Plated |
متریال فرول ها ( Ferrules Material) | Stainless Steel 316 – ASTM A479/276 – Cold Worked & Treatment |
محدوده سایز بندی بر اساس اینچ (Fractional O.D Size Range) | 1/16″ ~ 2″ (Fractional) |
رنج فشار کاری ( Working Pressure Range) | 2000Psi الی 12000Psi به طور مستقیم وابسته به سایز و دما (پیشنهاد میگردد تا حداکثر 6000Psi مورد استفاده قرار بگیرند.) |
محدوده دمای کاری ( Working Temp Range) | 321°F to 1200°F- 196°C to 648°C- |
نوع آببندی (Sealing Type) | Metal-to-Metal Seal |
استانداردها ( Standards) | ASME B31.1، ASME B31.3، ASTM، MSS-SP-99 |
برخی برندهای معتبر (Brands) | Swagelok، Parker، S-LOK، Dk-lok، Hy-Lok , Superlok |
🧪 کاربردهای یونیون کراس ( Union Cross )
- اتصال چهار تیوب یا لوله با به یکدیگر در سیستمهای ابزار دقیق و فرآیندی
- خطوط فشار قوی هیدرولیک و پنوماتیک
- سیستمهای گاز CNG و هیدروژن
- صنایع نفت، گاز، پتروشیمی و نیروگاهی
- صنایع غذایی، دارویی و آزمایشگاهی
- سیستمهای خلأ و فشار مثبت
نکات نصب و نگهداری
- آمادهسازی تیوب: تیوب باید تمیز، خشک و بدون پلیسه باشد تا آببندی کامل تضمین شود.
- مونتاژ اولیه: تیوب را تا انتهای بدنه وارد کنید و مهره را با دست بسته و سپس طبق توصیه سازنده با آچار سفت کنید.
- گشتاور مناسب: از سفتکردن بیشازحد یا کمتر از حد خودداری کنید؛ گشتاور صحیح باعث عمر بیشتر و جلوگیری از نشتی میشود.
- باز و بست مجدد: پس از اولین مونتاژ کامل، اتصال بارها قابل استفاده است؛ در باز و بست بعدی فقط تا نقطه مقاومت اولیه سفت کنید.
- بازرسی دورهای: در سیستمهای تحت فشار یا ارتعاش، بهطور منظم نشتی و سلامت قطعه را بررسی کنید.
- ایمنی و تمیزکاری: از ابزار مناسب استفاده کنید و از ضربه یا چکش زدن پرهیز کنید؛ محصول قبل از ارسال تمیزکاری شده و آماده نصب است.
⚠️ نکات طلایی برای تشخیص اتصال اصلی از تقلبی
❌ استفاده از قطعات فیک یعنی ریسک نشتی، توقف خط تولید و حتی حادثه خطرناک.
قبل از خرید، این ۵ نکته را با دقت بررسی کنید:
۱- برند و مارکینگ اطلاعات
- برندهای معتبر مثل Swagelok، Parker، S-LOK همیشه نام یا لوگو ، اطلاعات فنی از قبیل متریال یا در برخی برندها سایز و یک Trace No قابل رهگیری را بر روی بدنه اصلی ، مهره ، فرونت فرول و بک فرول حکاکی و مارک میکنند ( در برخی از محصولات برندهای معتبر که تولید شده از متریال خاص ، ممکن است حکاکی ضربه ای وجود نداشته باشند و تنها مارکینگ لیزری وجود داشته باشد.)
- نمونههای فیک اغلب حکاکی بیکیفیت، چاپی یا با فونت متفاوت دارند.
۲- مهره با پوشش نقره
- مهره اصل دارای پوشش نقره براق و یکنواخت است که باعث کاهش اصطکاک، افزایش عمر و جلوگیری از گالینگ میشود.
- فیکها اغلب بدون روکش یا با پوشش بیکیفیت هستند که سریعاً ساییده میشود.
۳- وزن و متریال بدنه
- بدنه اصل از 316/316L فورج شده (ASTM A182) ساخته شده است
- نمونه فیک ممکن است از آلیاژ 304 یا گریدهای مغایر و حتی به صورت ریخته گری ساخته شده باشد.
۴- کیفیت ماشینکاری
- محصول اصل رزوههای استاندارد و با کیفیت ، لبههای یکنواخت و سطح صیقلی دارد.
- در نمونه فیک رزوهها زبر، لبهها نامنظم و سطح بدنه مات است.
۵- فرول های سختکاریشده
- فرول های با کیفیت و اصلی از 316 سختکاریشده ساخته شده و هنگام مونتاژ کاملا مشهود و قابل لمس می باشد.
- محصولات فیک دارای آببندی ضعیف و غیره استاندارد هستند و با استفاده از Gap Gauge و استاندارد مونتاژ برندهای معتبر نمیتوان آنرا آببندی نمود.
💡 توصیه حرفهای
- 📜 قیمت را اولویت دوم خود قراردهید و اول کیفیت را مدنظر قرار دهید تا از هزینههای مجدد و خطرات ناشی از یک انتخاب اشتباه پرهیز کنید
- 📏 وزن و ابعاد را با کاتالوگ اصلی تطبیق دهید.
- 🚫 از نصب اتصالات بدون برند یا فاقد استاندارد و فیک خودداری کنید چرا که آنها مسبب هزینه هنگفت و خطرات جانی و مالی بسیار میگردند .
🌐 منابع و لینکهای مفید
- جهت دسترسی به اطلاعات بیشتر به صفحه کاتالوگ ها مراجعه فرمایید.
- جهت استعلام قیمت با ما در تماس باشید.
- جهت دسترسی به محصولات مشابه کلیک فرمایید.
- برندهای برتر تولید کننده این محصول به شرح ذیل می باشد.
- HOKE ساخت آمریکا
- SWAGELOK ساخت آمریکا
- HY-LOK ساخت کره جنوبی
- PARKER ساخت آمریکا و انگلیس
- S-LOK/HANSUN ساخت کره جنوبی
