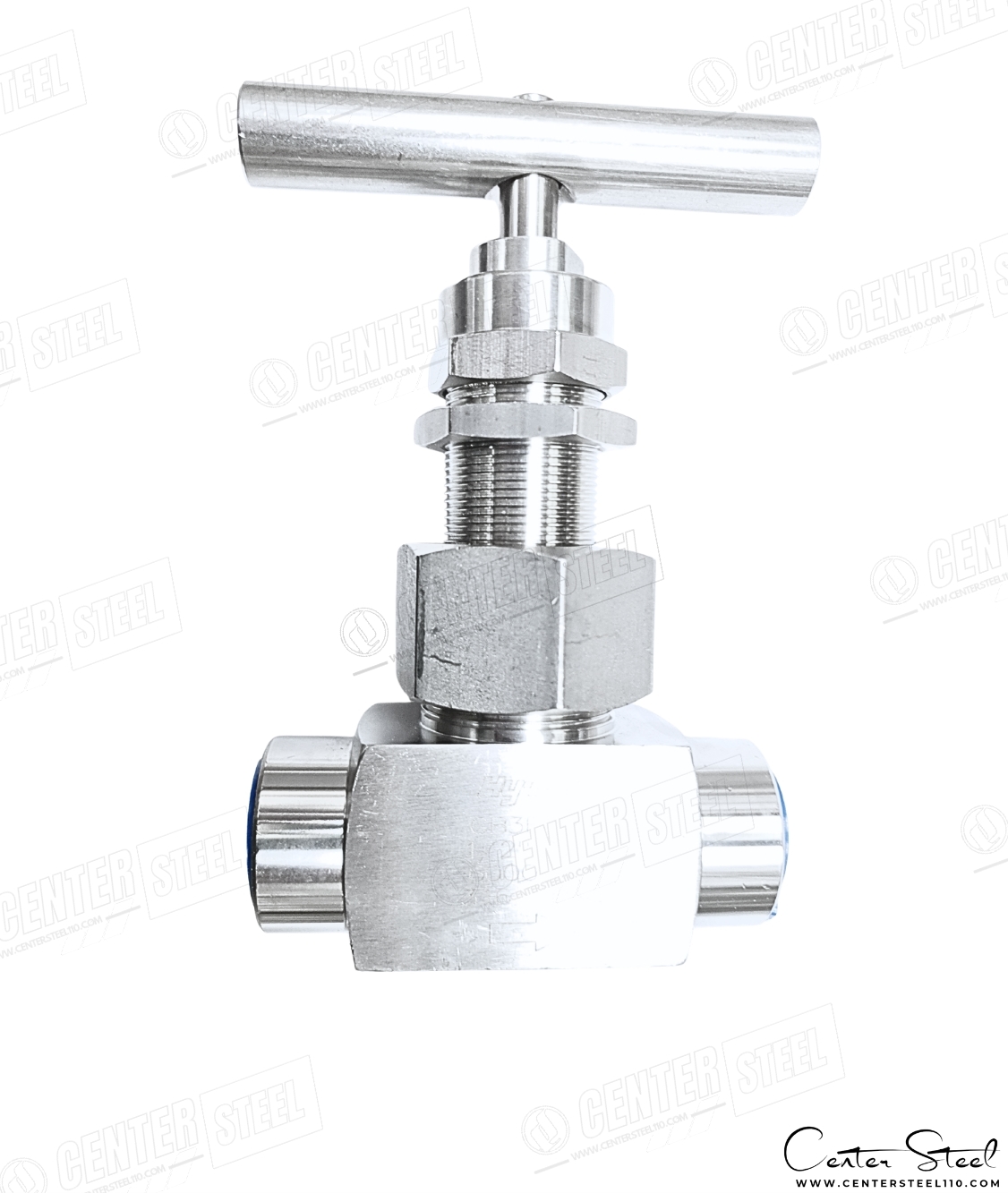

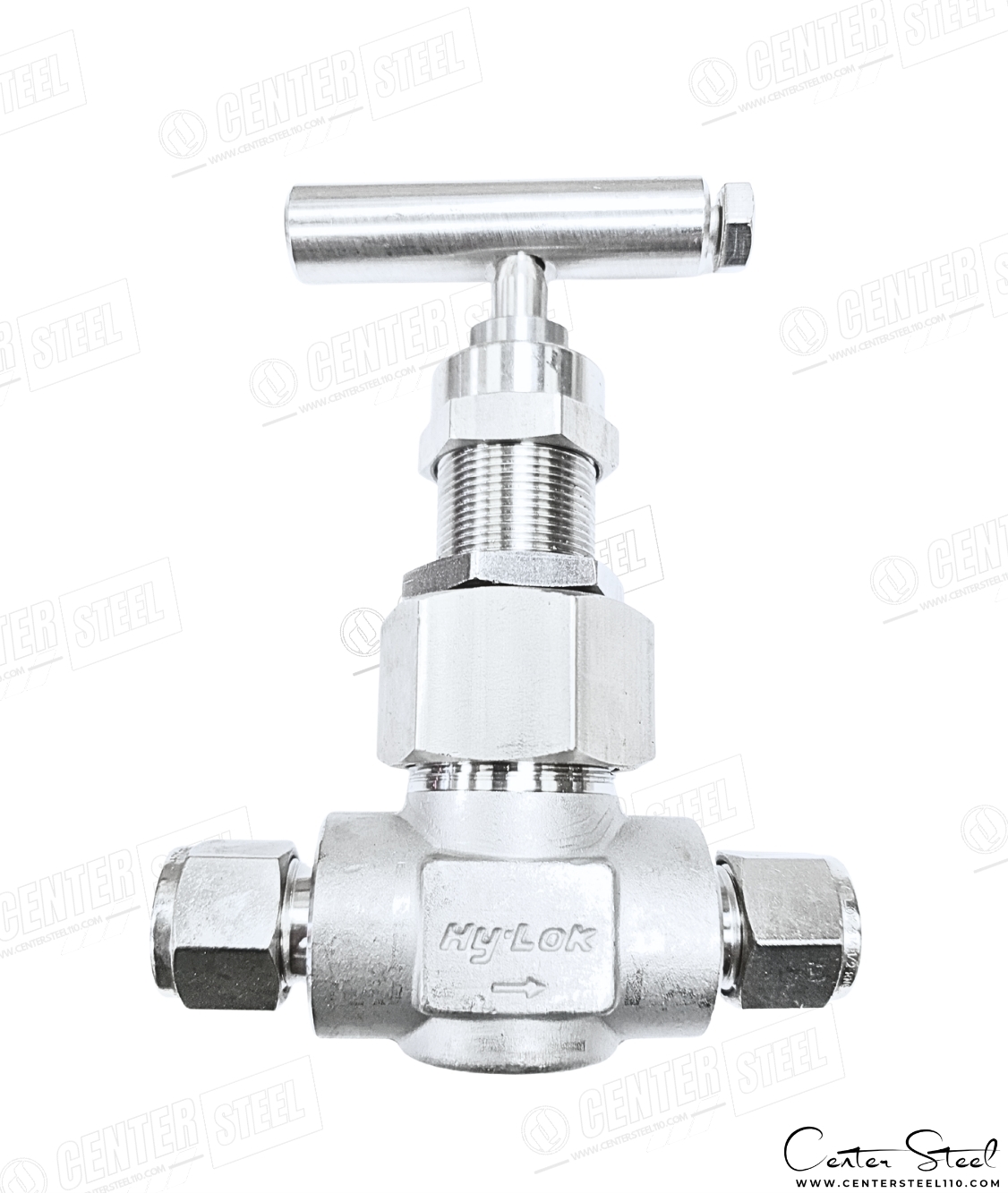

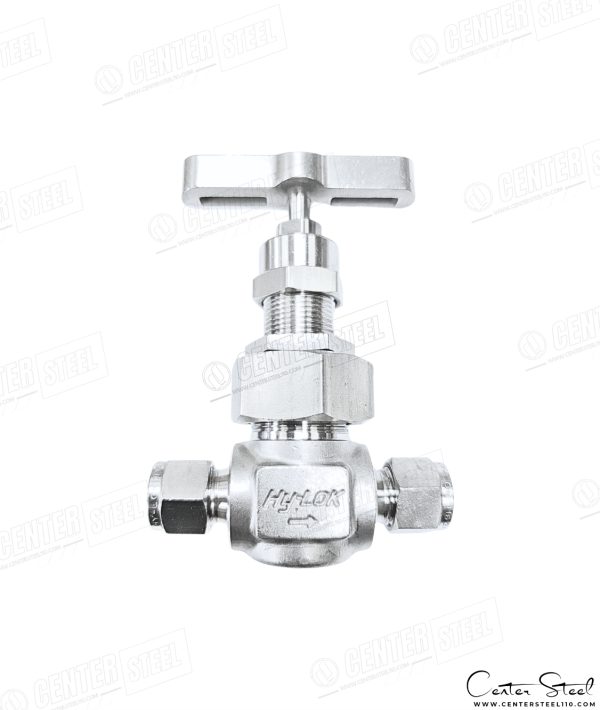

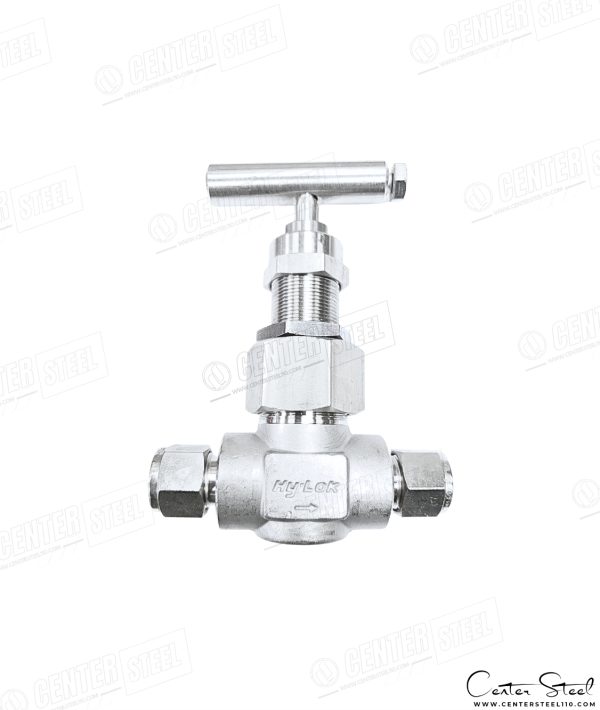

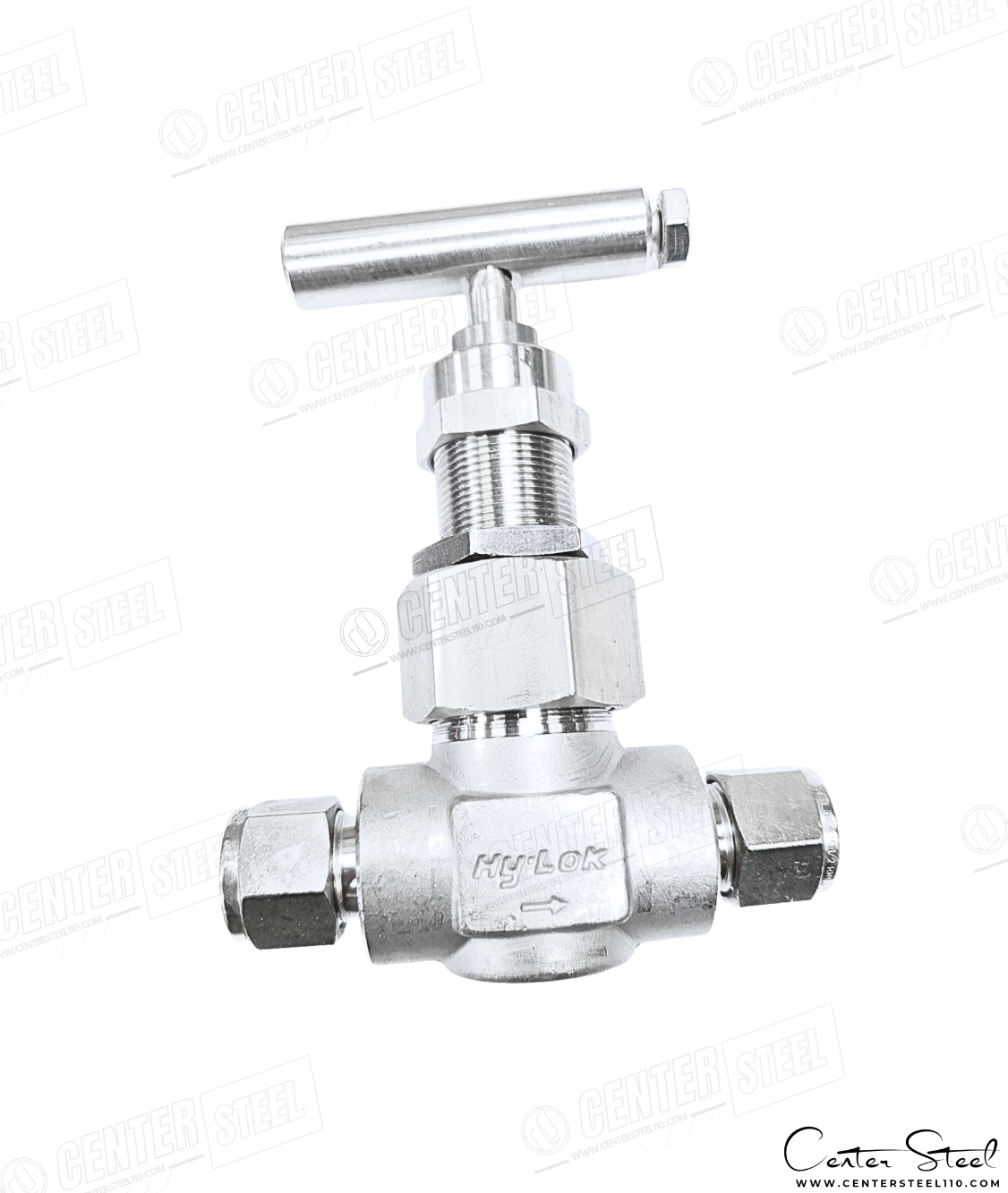

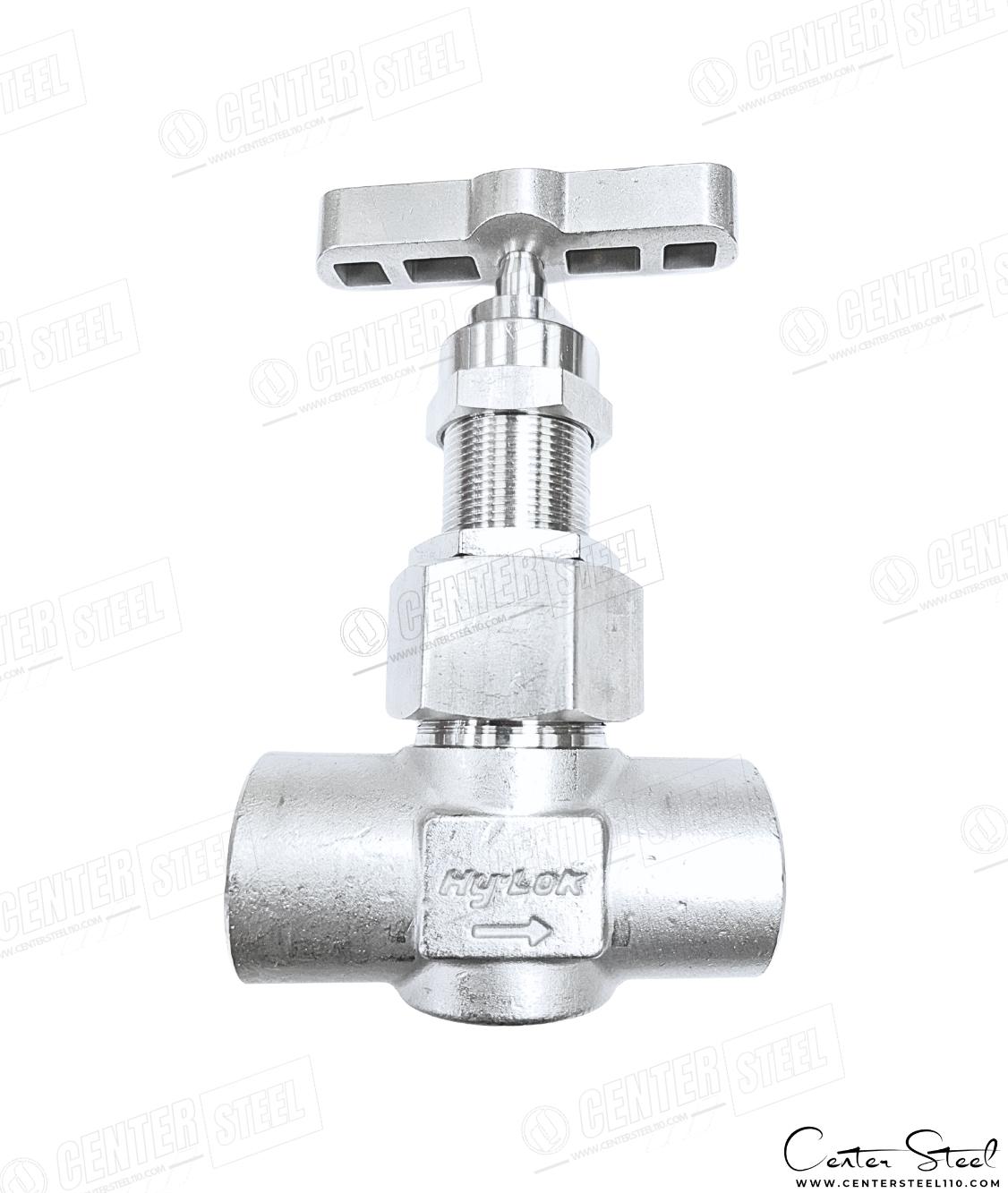

نیدل ولو Union Bonnet سری GB برند Hy-Lok کره جنوبی یکی از قابلاعتمادترین شیرهای سوزنی صنعتی برای سرویسهای فشار و دما بالا و ابزاردقیق و گازهای صنعتی و خطوط فرآیندی است.
این ولو با طراحی ایمن Union-Bonnet مانع از بازشدن ناخواسته Stem شده و با Stemهای Non-Rotating و Regulating و Soft-Seat عملکردی Leak-Tight و ایمن و طولانیعمر در محدوده فشاری تا 6,000 psi ارائه میدهد.
در این مدل امکان انتخاب انواع متریالهای 316SS و Carbon Steel و Alloy 400 فراهم است و بسته به دما میتوان پکینگهای PTFE و PEEK و Graphite را انتخاب نمود.
⚙️ ویژگیهای کلیدی نیدل ولو Union Bonnet سری GB
- طراحی ایمن Union Bonnet با قابلیت جلوگیری از Stem Back-Out
- حداکثر فشار کاری تا 6000Psi (413Bar) در دمای محیط
- تنوع استم بنابر نیاز پروژه :

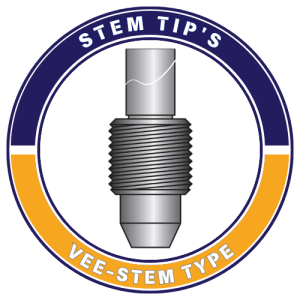

- Non-Rotating Vee Stem (Standard – Metal Seat)
- Regulating Stem برای کنترل دقیق جریان
- Soft-Seat Stem با PCTFE برای سرویس گازهای حساس

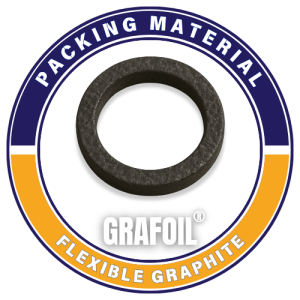

- تنوع در پکینگ قابل انتخاب بنابر نیاز پروژه: PTFE استاندارد و PEEK (High Temp) و Graphite (Extreme Temp)
- Back-Seating Design برای جلوگیری از Blow-Out Stem

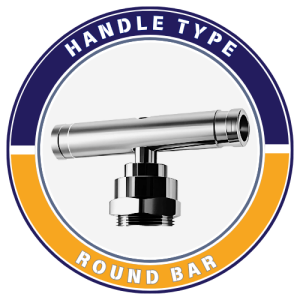

- دسته میله ای استنلس استیل و Phenolic Knob ارگونومی مطابق درخواست
- امکان سفارش در دو الگوی بدنه:
- Straight Pattern
- Angle Pattern
- تنوع اتصالات:

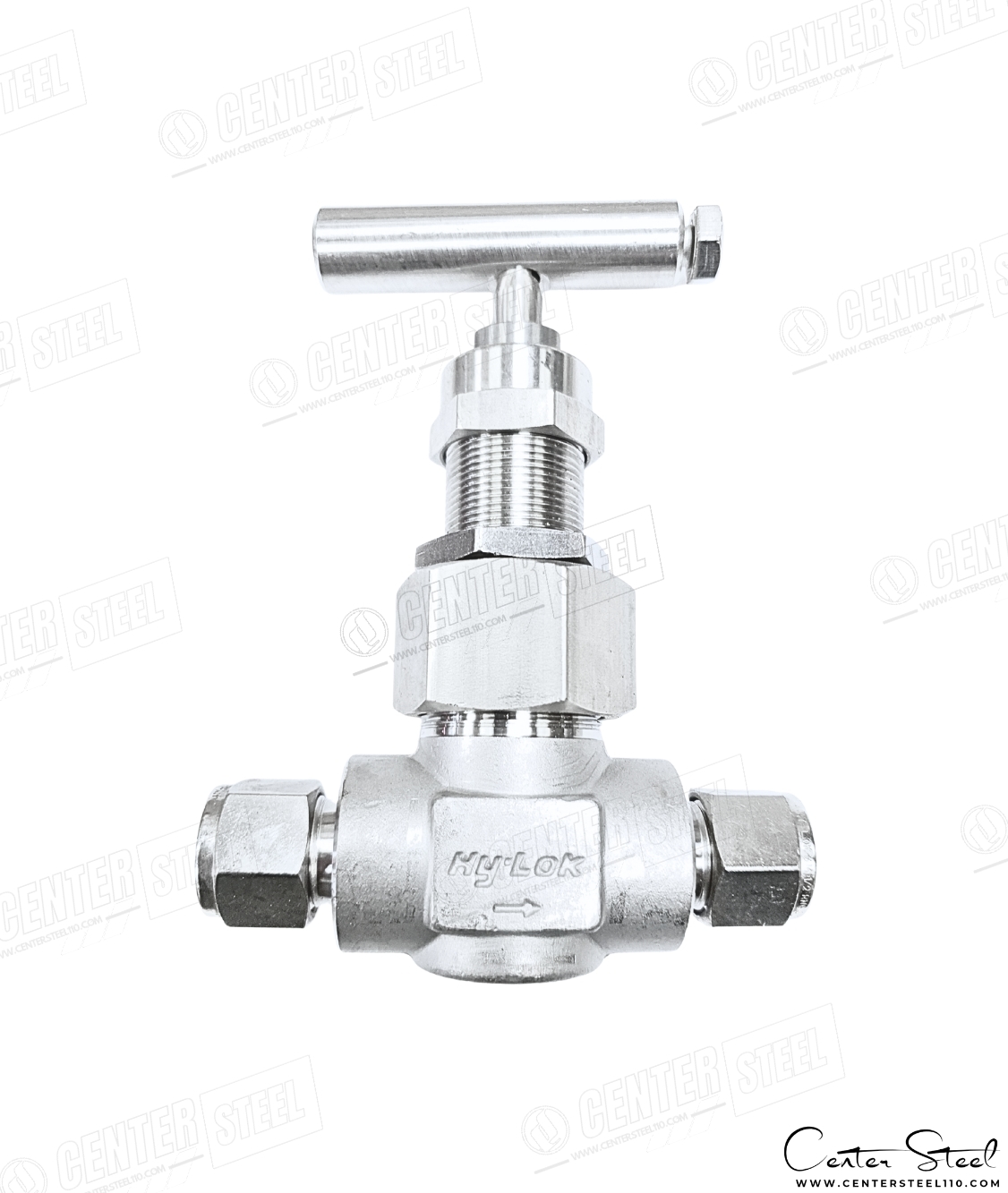

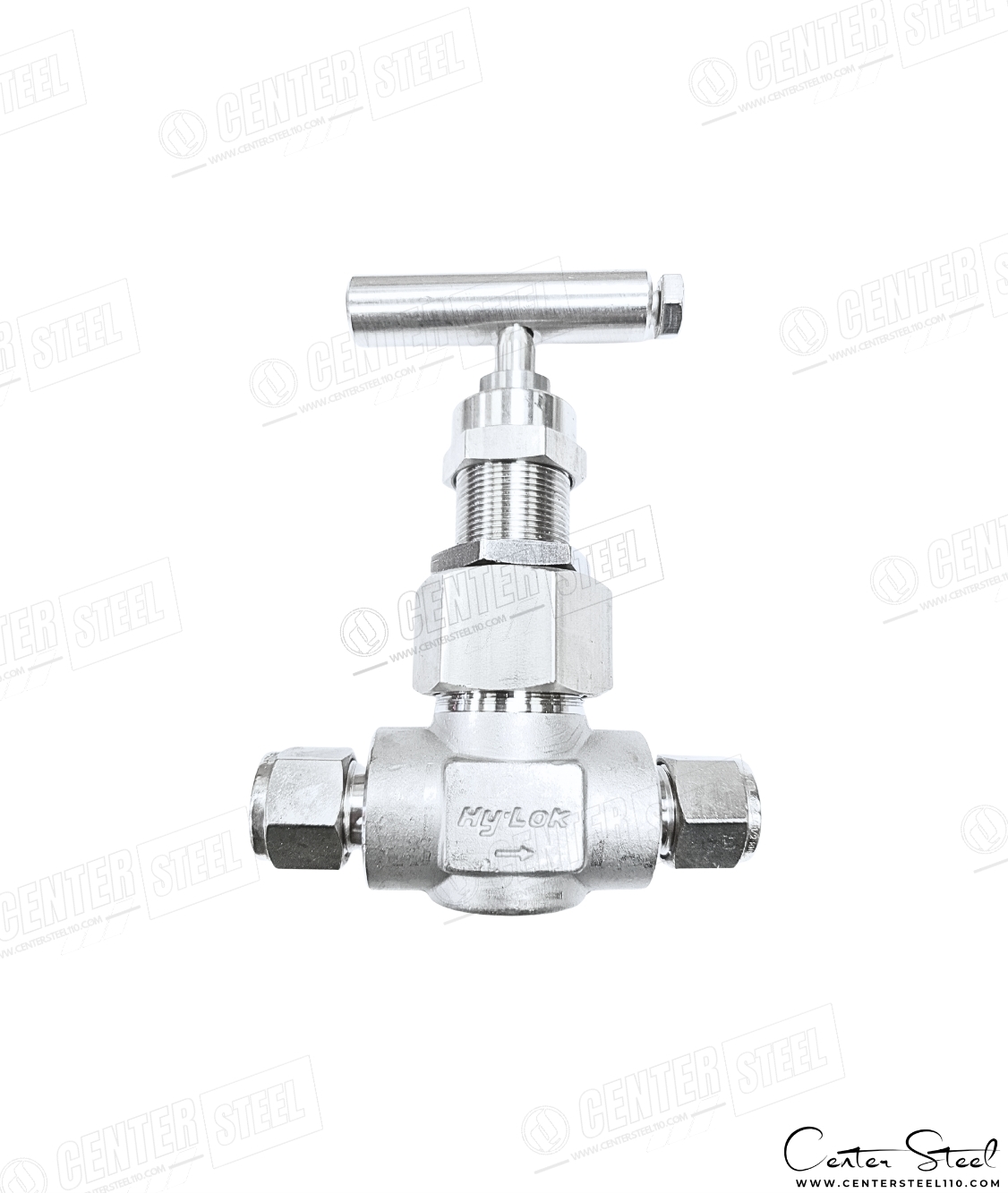

- Hy-Lok Tube Fittings
- NPT Male / Female
- ISO Threads

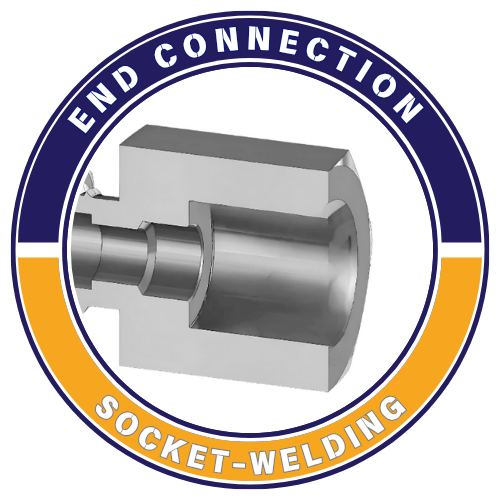

- Socket Weld
- 100٪ تستشده در کارخانه با نیتروژن تا 1000 psi (69 bar)
📊 مشخصات فنی نیدل ولو Union Bonnet سری GB
| ویژگی | مقدار / توضیحات |
|---|---|
| سری
(Series) |
GB Union Bonnet Needle Valve |
| فشار کاری
(Working Pressure) |
6000Psi @100°F
413Bar @ 38°C |
| نوع طراحی
(Design Type) |
Union Bonnet – Straight Or Angle Pattern |
| نوع آببندی
(Packing) |
|
| نوع سیت
(Seat Type) |
|
|
متریال بدنه (Body Material) |
استنلس استیل ۳۱۶ فورج شده به صورت استاندارد
Carbon Steel و Alloy Steel به صورت سفارشی |
| دمای کاری
(Temp Rating) |
|
|
نوع کانکشن (End Connections) |
Tube Fitting و Male / Female NPT ( ASME B.1.20.1 ) و BSPT و BSPP و Socket Weld و ButtWeld |
| نوع دسته
(Handle Type) |
|
🧩 متریال قطعات داخلی نیدل ولو Union Bonnet سری GB
| اجزا | جنس متریال |
|---|---|
| Handle | Stainless Steel یا Black Phenolic |
| Lock Nut | SS316 / Alloy 400 / Carbon Steel |
| Packing Bolt | Reinforced PTFE |
| Packing Gland | SS316 / Alloy 400 |
| Packing Support | Reinforced PTFE |
| Packing | PTFE / PEEK / Graphite |
| Stem –Metal Seat | SS316 Hard-Chrome Plated |
| Stem –Regulating | SS316 / Alloy 400 |
| Soft Seat Tip | PCTFE |
| Bonnet | Stainless Steel / Carbon Steel / Alloy 400 |
| Body | 316SS / Carbon Steel / Alloy 400 |
🧪 کاربردهای تخصصی نیدل ولو سری GB
- سیستمهای ابزار دقیق و آنالایزرها
- خطوط گازهای صنعتی: H₂ و O₂ و N₂ و CO₂ و Ar و He
- سرویسهای دما بالا و فشار بالا (Graphite Packing)
- سرویسهای حساس گازی (PCTFE Soft-Seat)
- فرآیندهای نفت و گاز و پتروشیمی و نیروگاهای انرژی
- Steam Service (با گزینه SB – Stellite Ball)
- Sour Gas Service (NACE MR-01-75 – Code: SOG)
- سیستمهای هیدرولیک فشار بالا
- کاربردهای آزمایشگاهی و کنترلی
🔧 نکات نصب و نگهداری
- قبل از نصب، مسیر سیال کاملاً تمیز باشد.
- فشار و دمای سرویس با نوع Seat و Packing سازگار انتخاب شود.
- در دماهای بالاتر از 232°C از Graphite Packing استفاده گردد.
- در سرویسهای گازی حساس، Soft-Seat پیشنهاد میشود.
- تست نشتی با نیتروژن طبق استاندارد با ۱/۵ برابر فشار کاری انجام شود.
- از سفت کردن بیش از حد Stem خودداری گردد.
- در فشار بالا بازبینی دورهای Packing ضروری است.
⚠️ نکات تشخیص محصول اصل Hy-Lok

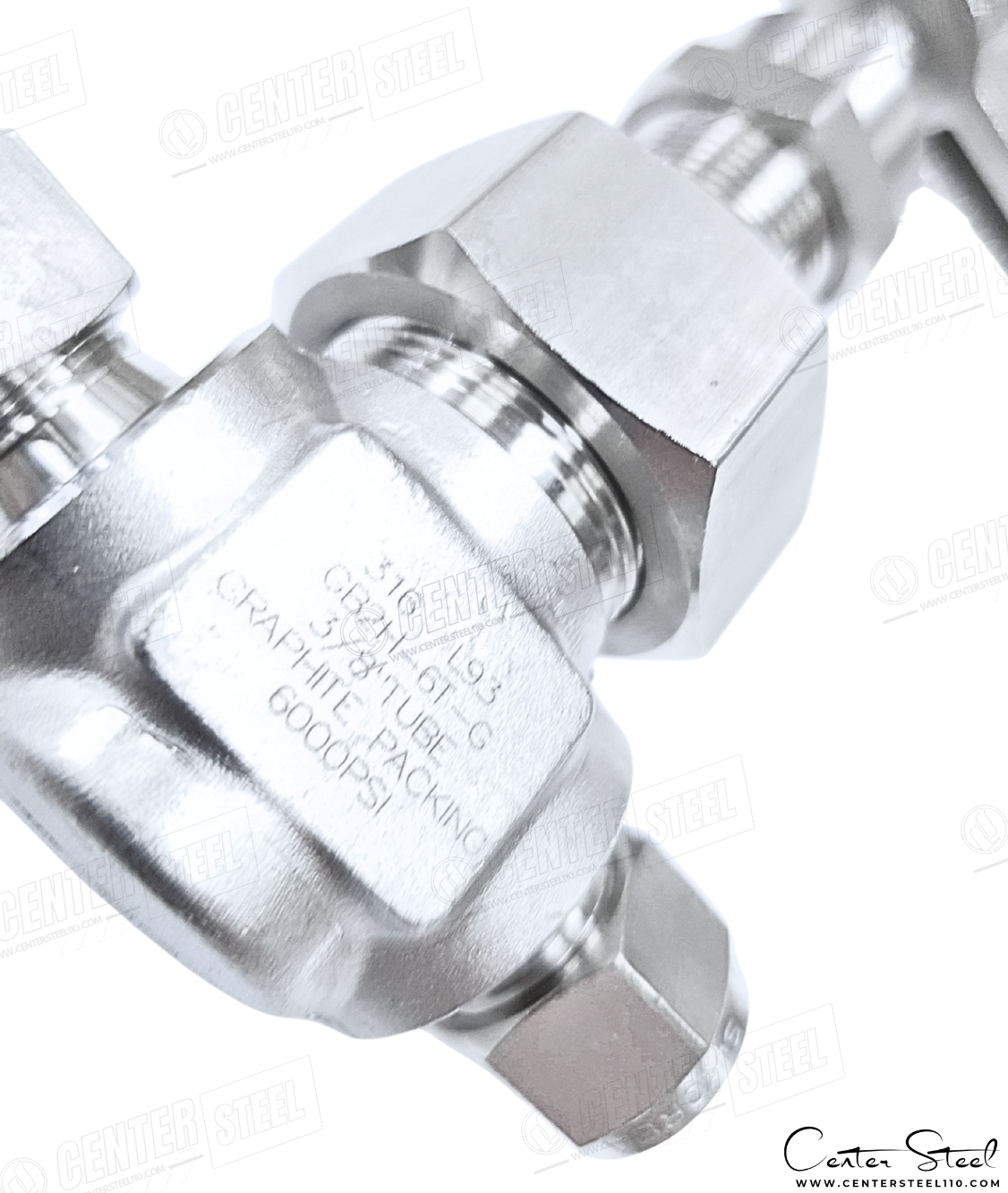

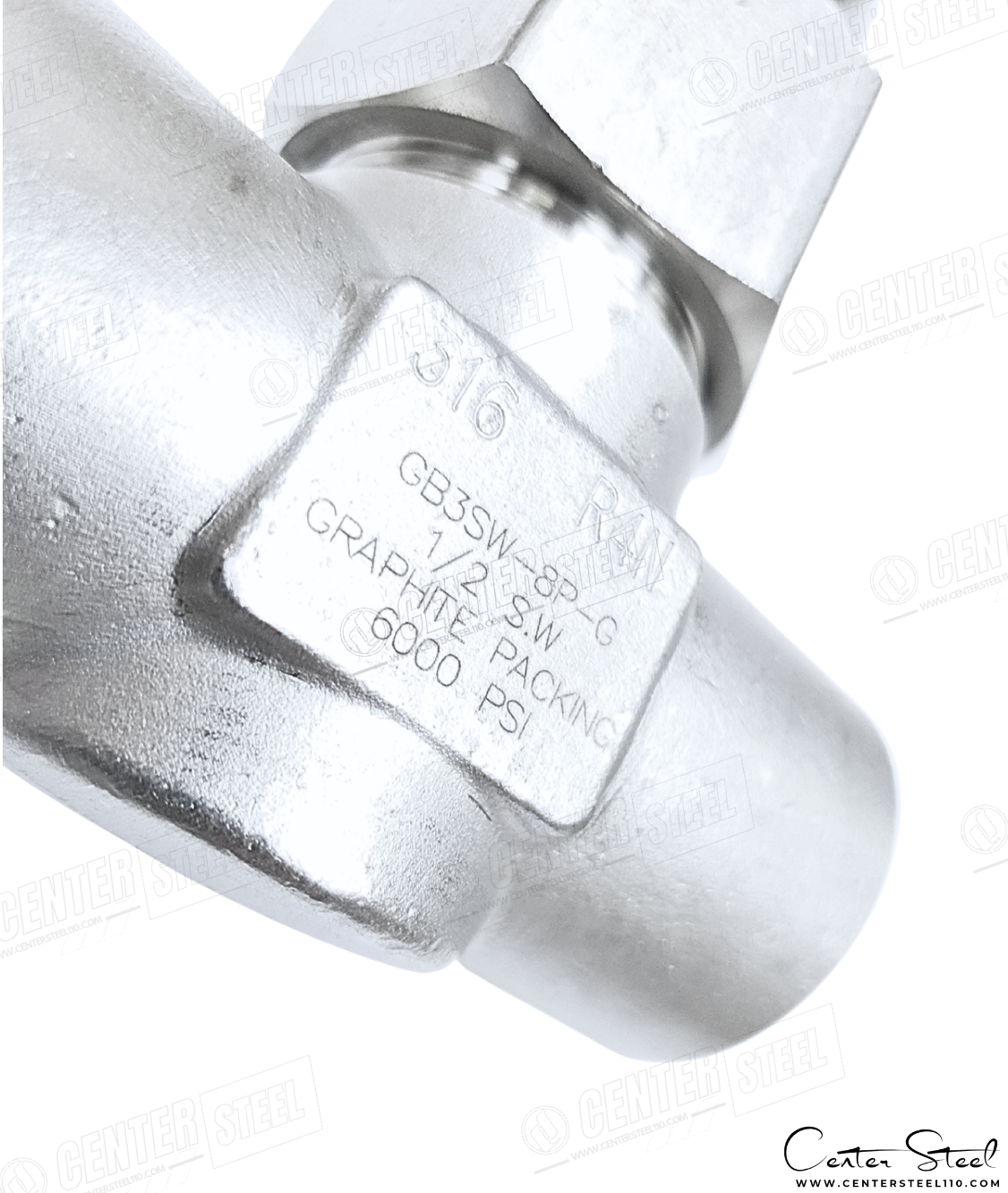

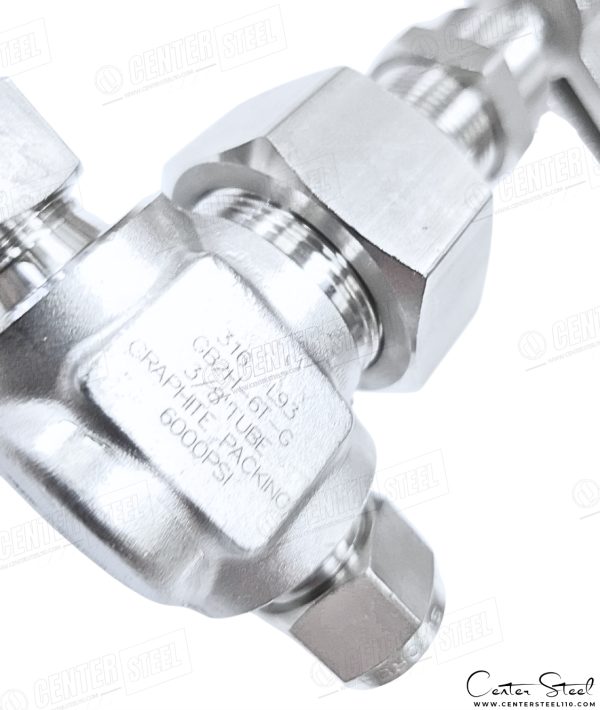

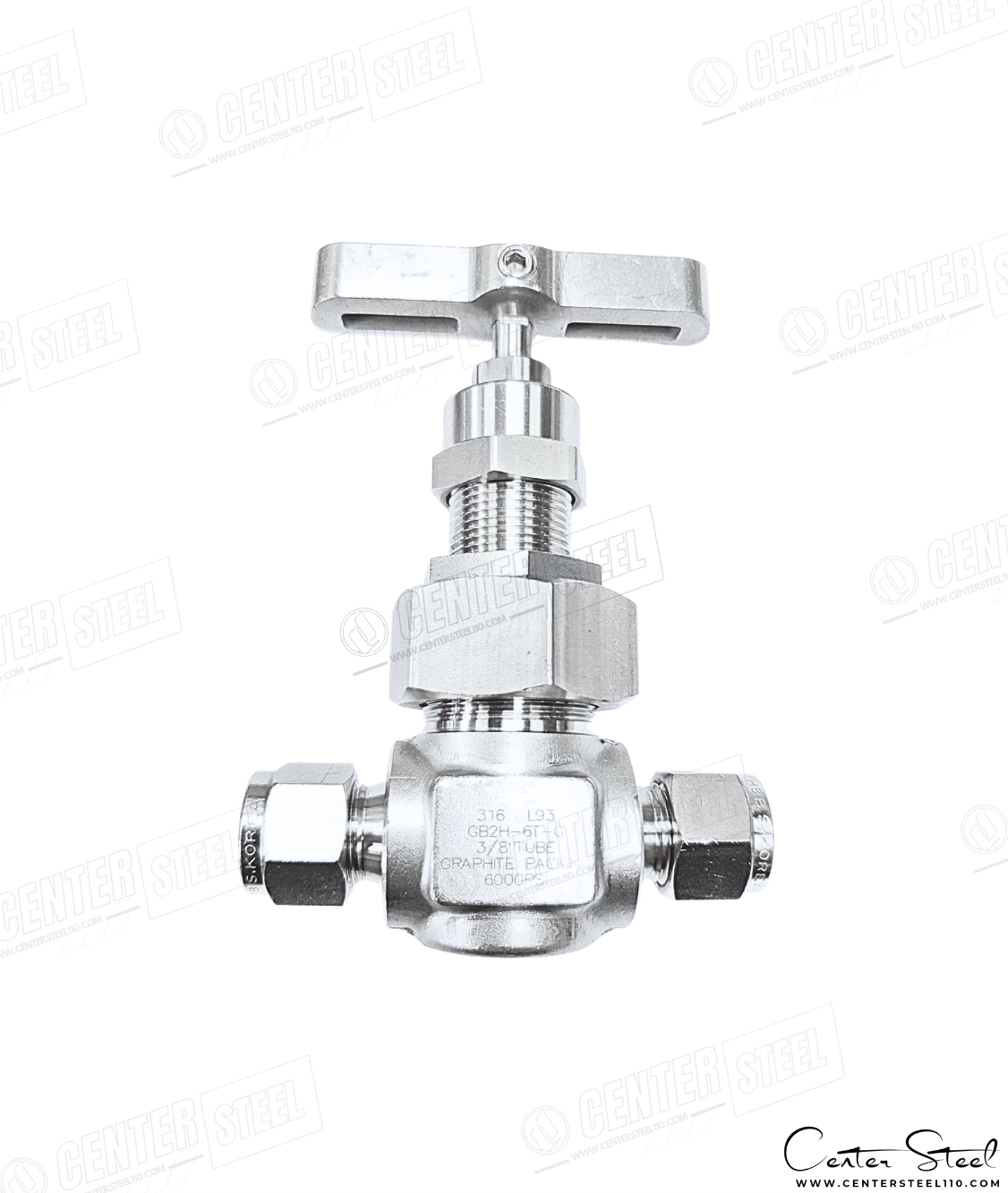

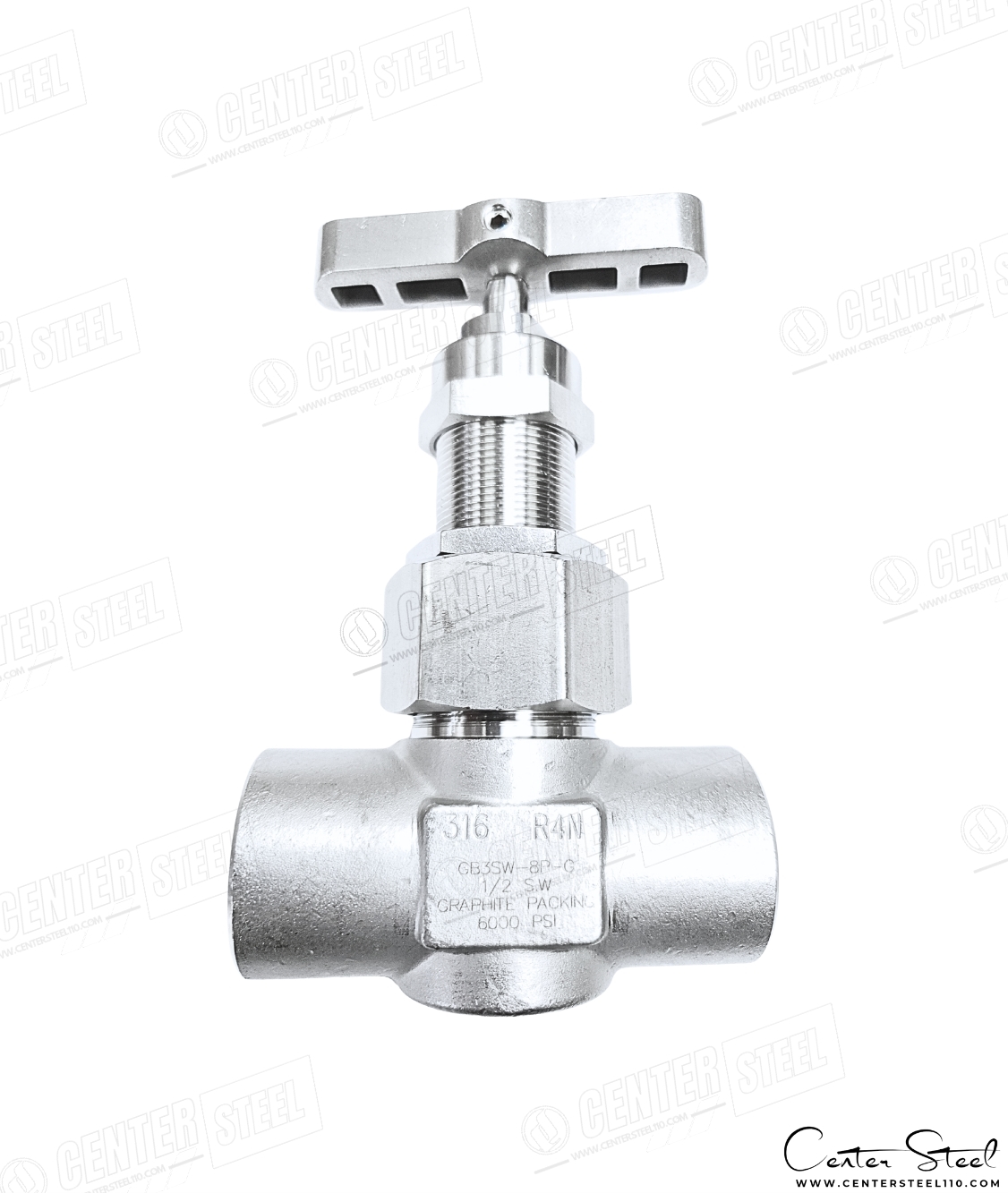

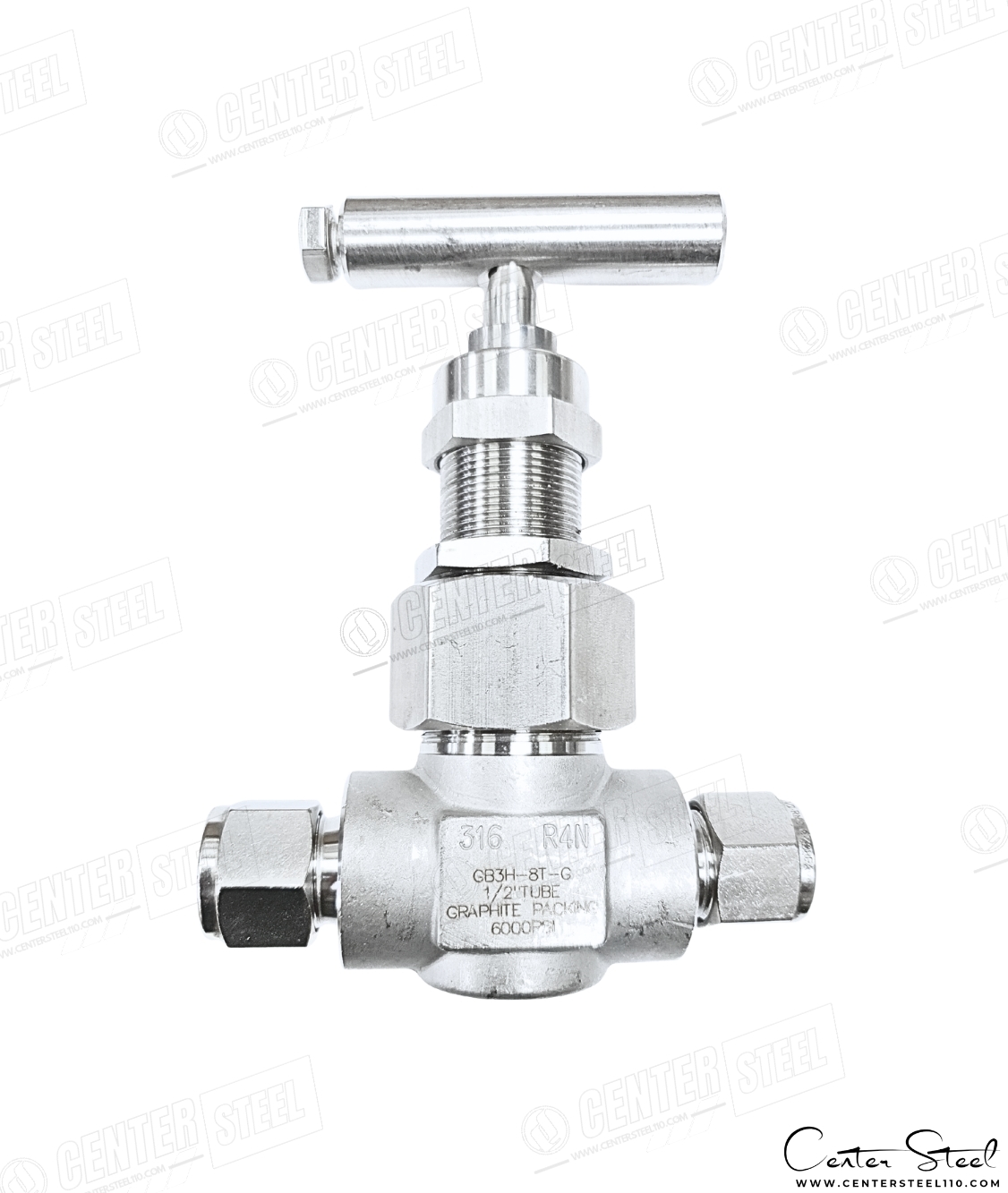

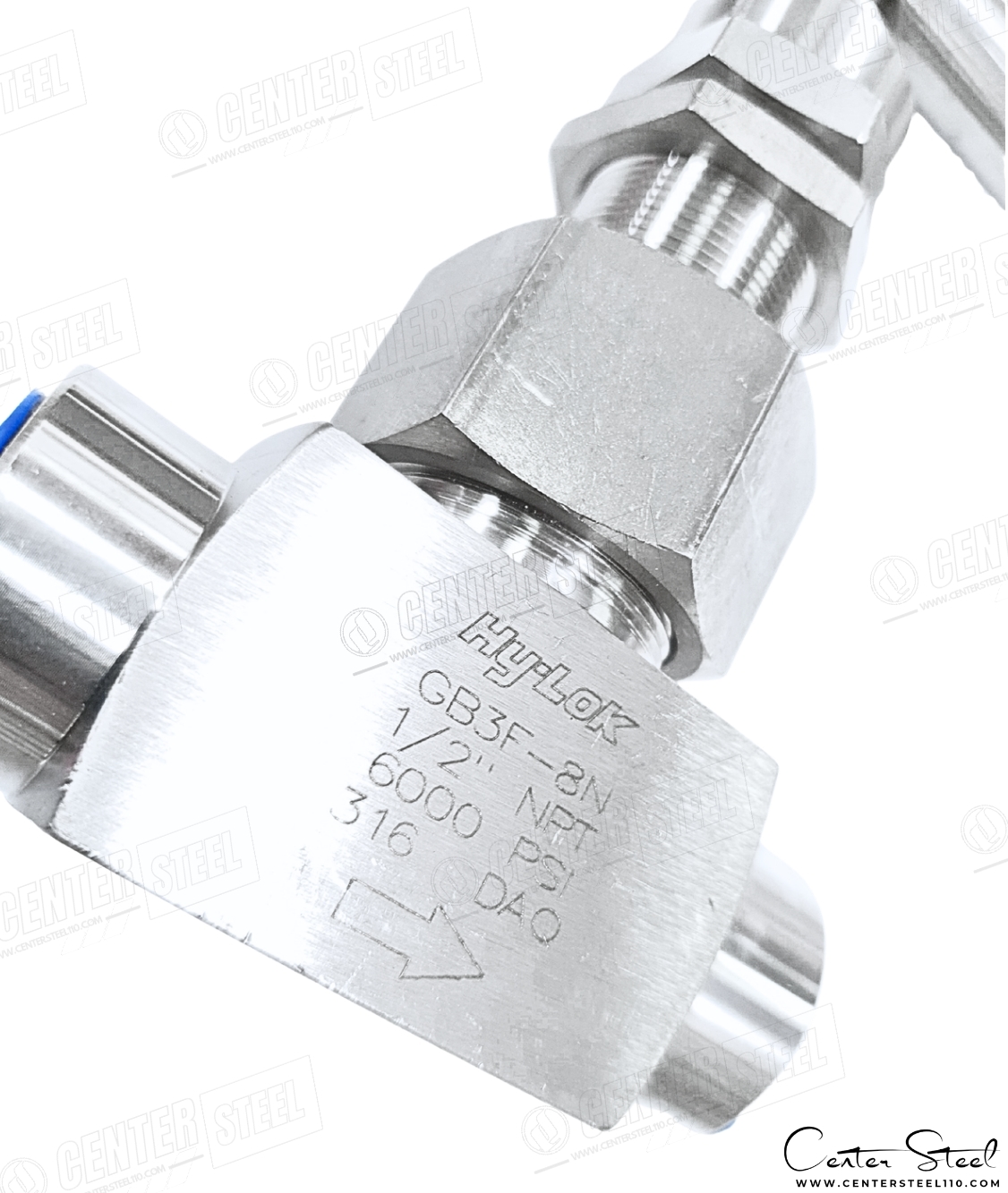

- حکاکی برجسته لوگوی برند Hy-Lok روی بدنه و حکاکی لیزری اطلاعات فنی و پارتنامبر محصول بر روی طرف دوم بدنه
- شماره سریال و مدل مطابق کاتالوگ رسمی
- متریال استنلس استیل فورج شده با گرید ۳۱۶ و با کیفیت
- کیفیت تراش CNC بدون پلیسه و رزوههای صیقلی
- اطلاعات فنی و وزن واقعی مطابق کاتالوگ رسمی
🧰 توصیه حرفهای
- برای سرویسهای دما بالا ، همیشه از Graphite Packing استفاده کنید.
- برای سرویسهای گازی با نشتی صفر، Soft-Seat PCTFE گزینه ایدهآل است.
- در محیطهای بسیار خورنده حداقل انتخاب Alloy 400 ضروری است.
- جهت کنترل دقیق جریان، Regulating Stem انتخاب شود.
- برای تابلوهای ابزار دقیق از مدلهای همراه Panel Nut استفاده کنید.
