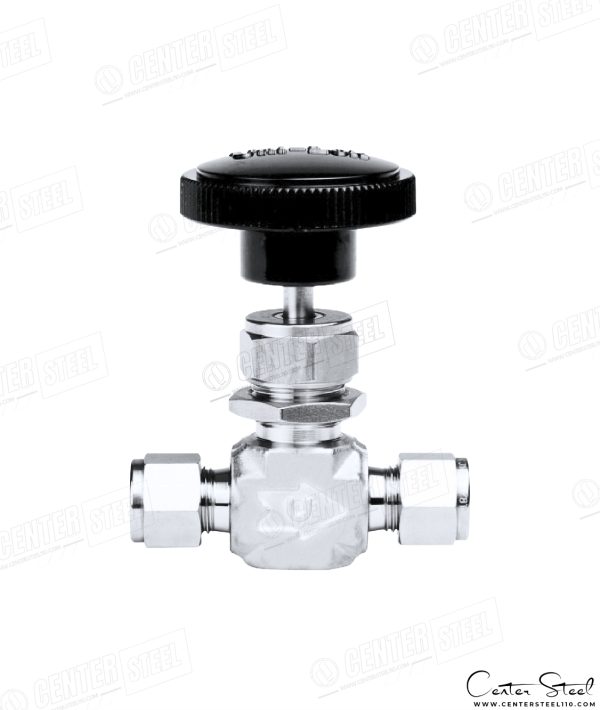

Integral Bonnet Needle Valve VN5 Series
شیر سوزنی تابلویی سری VN5 برند UNI-LOK یک نیدلولو Compact و با طراحی Integral Bonnet که مانع از باز شدن ناخواسته Stem و مناسب برای نصب پنلی (Panel Mount) میباشد.
شیر سوزنی سری VN5 برای کنترل دقیق فلو و انسداد و باز کردن مسیر سیالات و گازها در فشار حداکثر 5000Psi (340Bar) طراحی شده است و با توجه به ساختار یکپارچه Bonnet و عملکرد پایدار و طول عمر بالا و ایمنی بیشتر را در سیستمهای ابزار دقیق فراهم میکند.
این محصول با متریال استنلس استیل فورج گرید 316L و قابلیت انتخاب Packing در دو نوع PTFE و PEEK مطابق نیاز فرایندی را دارد.
البته شایان ذکر است، امکان سفارش از دیگر متریال ها از قبیل Inconel و Monel و Brass وجود دارد.
⚙️ ویژگیهای کلیدی شیر سوزنی سری VN5 برند Uni-lok
- طراحی Integral Bonnet جهت جلوگیری از Stem Back-Out و طراحی ایمن و مطمئن
- فشار کاری حداکثر تا 5000psig (340bar) @ 38°C
- رنج دمای قابل تحمل
- با پکینگ PTFE از ۵۴- الی ۲۳۲ درجه سانتیگراد و با پکینگ PEEK تا ۳۱۵ درجه سانتیگراد
- قابلیت نصب بر روی پنل
- بدنه Forged برای افزایش طول عمر
- Stem رزوه سختکاریشده – Hardened Stem Threaded
- گزینههای مختلف Stem جهت آببندی دقیق و کنترل جریان
- Vee Stem (Metal to Metal)
- Regulating Stem
- Soft-Seat Stem (KEL-F)
- تنوع سایز و End-Connection شامل:
- UNILOK Tube Fitting

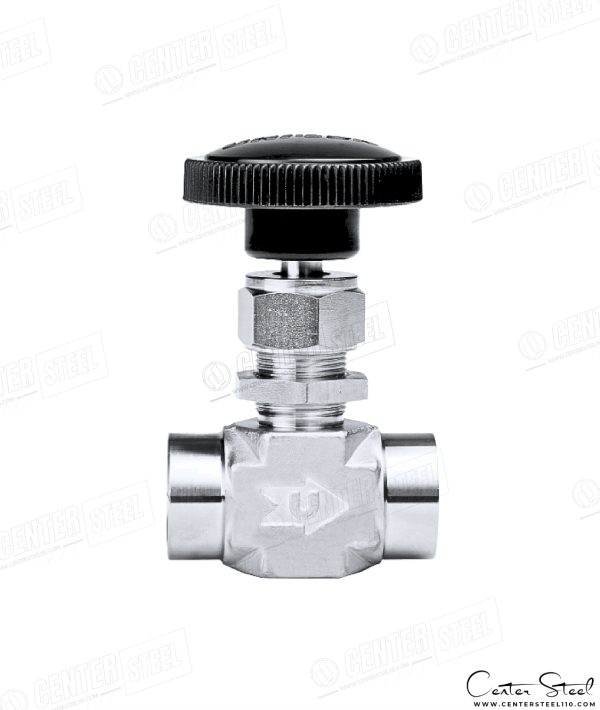

- Female NPT و Male NPT
- Socket Weld – Pipe یا Tube
- مناسب برای سیستمهای Miniaturized Fluid Systems
- قابلیت انتخاب هندل:
- Nylon Round Handle

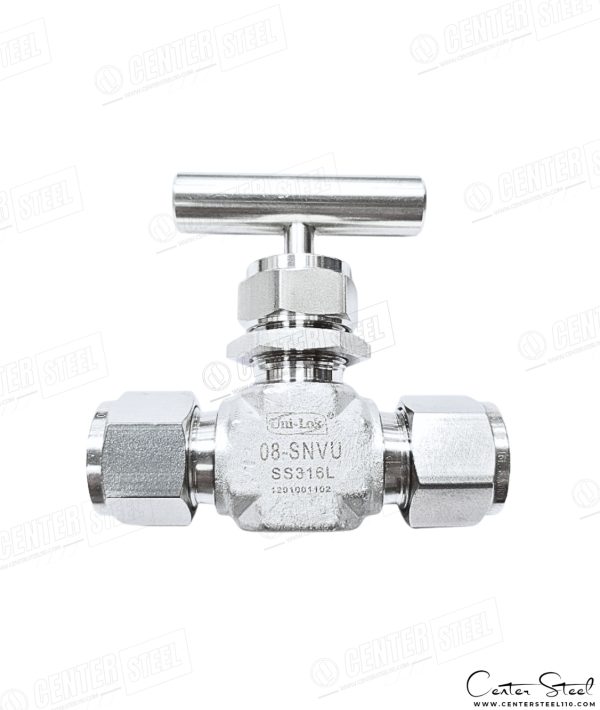

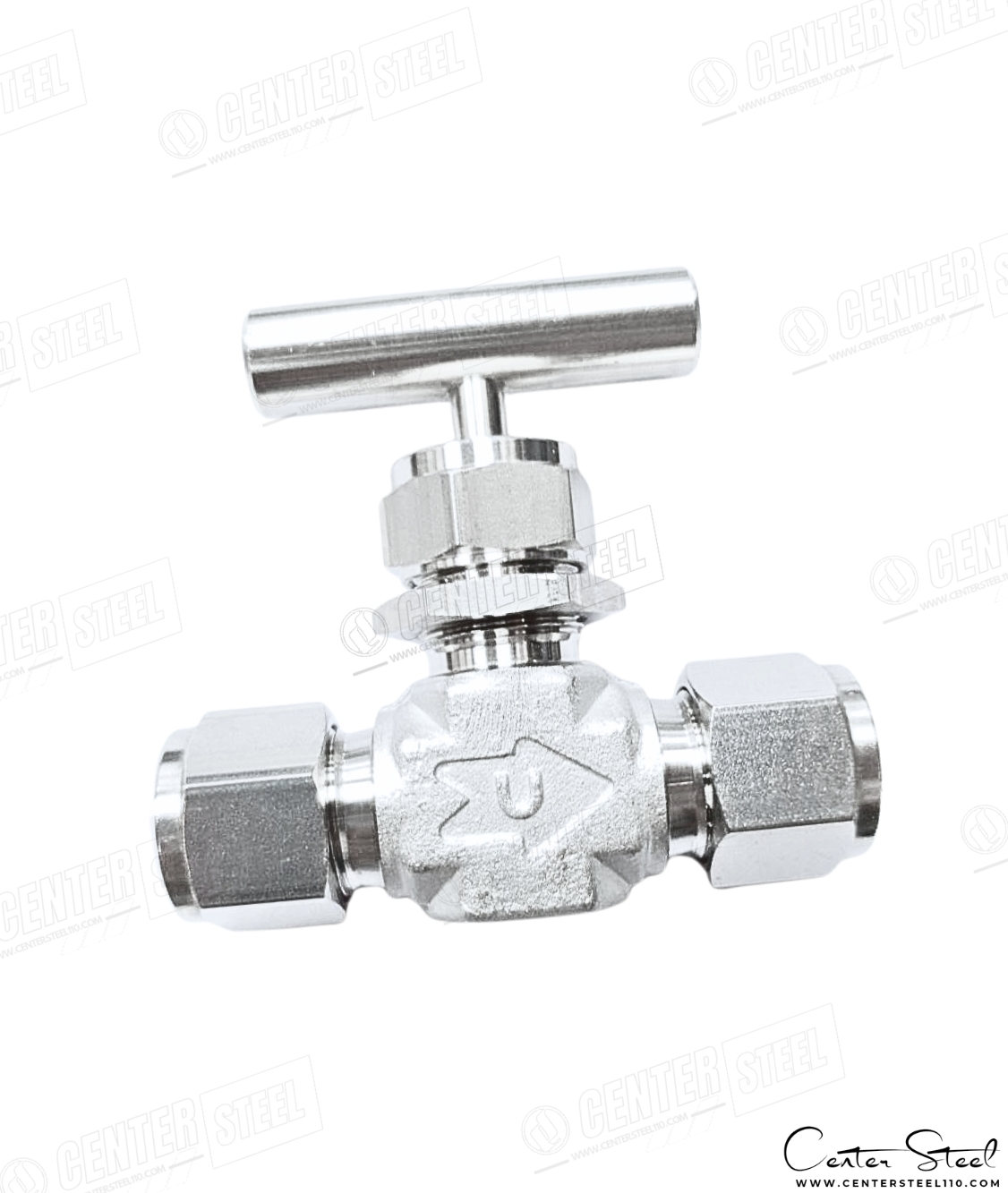

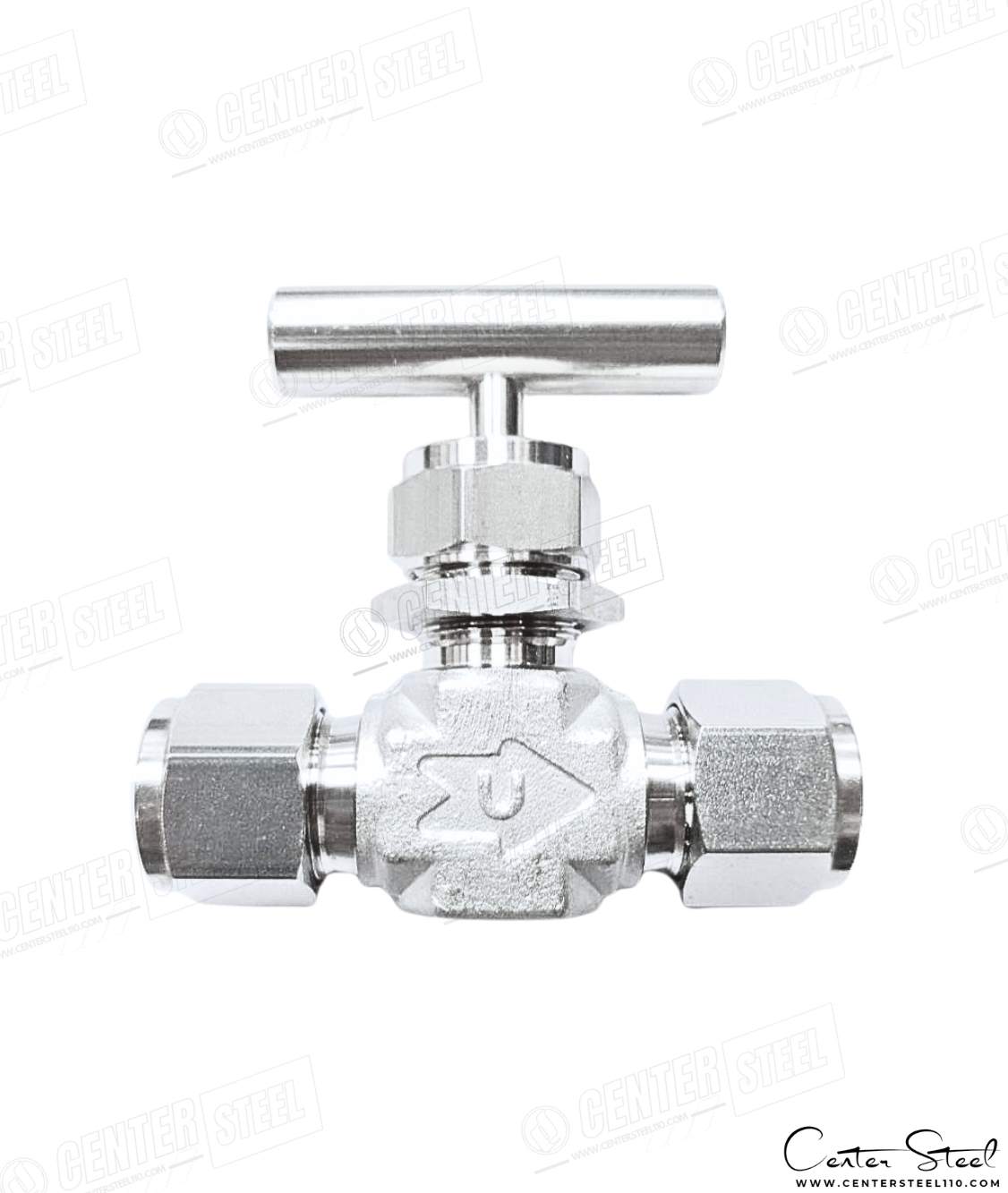

- Stainless Steel Bar Handle
📊 مشخصات فنی شیر سوزنی سری VN5 برند Uni-lok
| ویژگی | مقدار / توضیحات |
|---|---|
| سری (Series) | UNI-LOK VN5 Integral Bonnet Needle Valve |
| فشار کاری (Working Pressure) | 5000Psi@100°F 245Bar@38°C |
| رنج دمایی (Working Temperature) | PTFE Packing 54°C ~ 232°C- PEEK Packing 54°C ~ 315°C- Soft Seat 54°C ~ 93°C- |
نوع طراحی (Design Type) | Integral Bonnet – Panel Mount |
| نوع آببندی (Packing) | PTFE به صورت استاندارد و PEEK به صورت آپشنال و سفارشی |
| متریال بدنه و تریم داخلی (Body & Trim Material) | به صورت فورج استنلس استیل SS316L Forged (Alloys مانند Monel 400 و Hastelloy C-276 و Inconel 625 به صورت سفارشی) |
| نوع اتصال ( End Connections) | Ferrule Tube Fittings و رزوه ای Male و Female با استاندارد NPT (ASME 1.20.1) یا BSPP ( به صورت سفارشی) |
نوع سیت (Seat Type) | Metal-to-Metal و Soft-Seat (KEL-F Optional) |

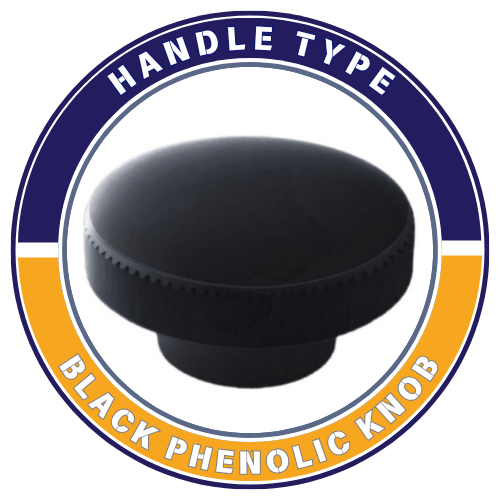

نوع دسته (Handle Type) | Black Phenolic Knob Handle (دسته گرد فلکه ای) Bar Handle ( دسته میله ای) |
🧩 متریال اجزای شیر سوزنی سری VN5 برند Uni-lok
| Description | 316SS | Brass | Alloy 400 | |
|---|---|---|---|---|
| Body | 316SS | Brass | Alloy 400 | |
| Nut | 316SS | Brass | Alloy 400 | |
| Front Ferrule | 316SS | Brass | Alloy 400 | |
| Back Ferrule | 316SS | Brass | Alloy 400 | |
| Stem | 316SS | Brass | Alloy R-405/B164 | |
| Packing Ring | 316SS | Brass | Alloy R-405/B164 | |
| Packing | PTFE | PTFE | PTFE | |
| Packing Gland | 316SS | Brass | Alloy R-405/B164 | |
| Packing Nut | 316SS | Brass | Alloy R-405/B164 | |
| Panel Nut | 316SS | Brass | 316SS | |
| Handle | Nylon + Brass Insert | Nylon | Nylon | |
| Handle Screw | 304SS | 304SS | 304SS |
🧪 کاربردهای شیر سوزنی سری VN5
- کنترل و تنظیم فلو سیال و قطع و وصل کامل جریان سیالات و گازها
- صنایع نفت و گاز و پتروشیمی و پالایشگاه ها و نیروگاههای انرژی
- سیستمهای آزمایشگاهی و تحلیلی و نمونهبرداری و انسداد تدریجی
- کاربردهای General Service در فشار متوسط تا فشار حداکثر 5000Psi
- سیستمهای فشارسنج و سیلندر و پنل ابزار دقیق و آنالایزر های سیالات و کنترل پنل
🔧 نکات نصب و نگهداری (Installation & Maintenance)
- نصب صحیح و سازگار با متریال و سیال و رعایت فلش مسیر سیال روی بدنه شیر
- رعایت گشتاور مناسب برای جلوگیری از آسیبدیدگی Stem
- در دماهای بالاتر از ۲۳۲ متریال Packing مناسب (PEEK) استفاده کنید
- جهت طول عمر بیشتر، تنظیم دورهای Packing و ساییدگی نوک استم ممکن است ضروری باشد
- تست نشتی پس از نصب با هوا و نیتروژن طبق استاندارد انجام شود
- از بارگذاری بیش از حد روی Stem و دسته خودداری گردد
⚠️ نکات تشخیص محصول اصل UNI-LOK
- حکاکی برجسته لوگو و برند بر روی بدنه و حکاکی لیزری اطلاعات فنی شامل مدل و سایز و متریال
- استفاده از متریال فورج شده استنلس استیل گرید 316L
- کیفیت بالای ماشینکاری و رزوهها
🧰 توصیه حرفهای
- برای محیطهای خورنده، Alloy 400 و یا گرید های بالاتر انتخاب مناسب هستند.
- جهت کنترل دقیق دبی، Regulating Stem انتخاب شود
- برای دمای بالا از Packing نوع PEEK استفاده کنید
- در سیستمهای پنلی از مدلهای دارای Panel Nut استفاده شود
