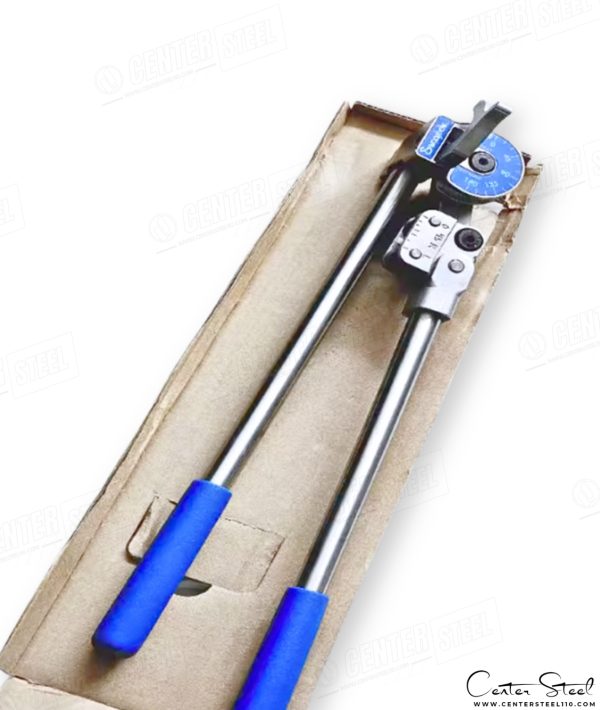

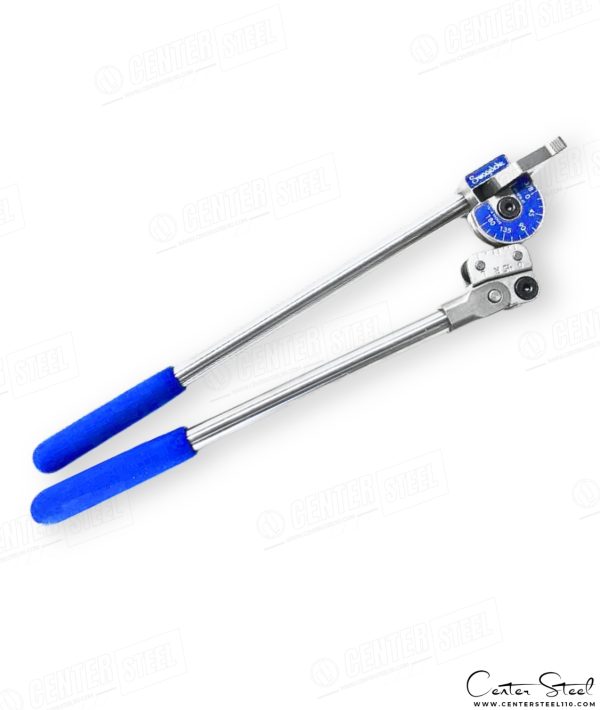

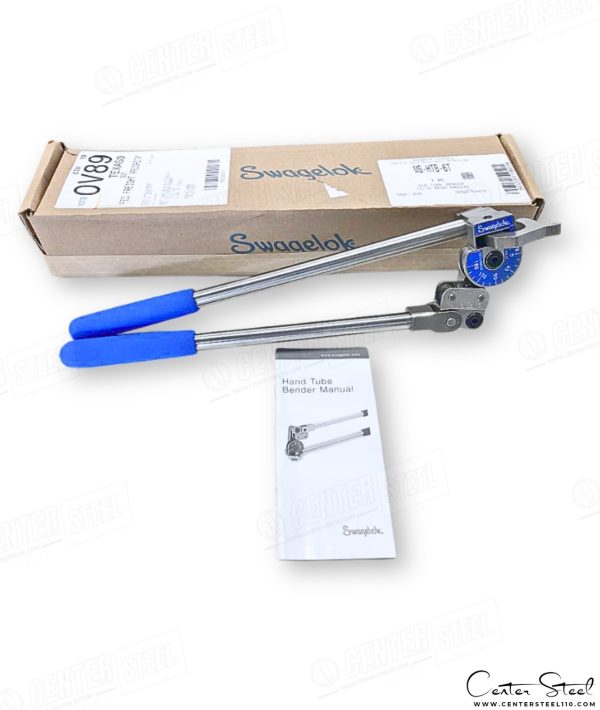

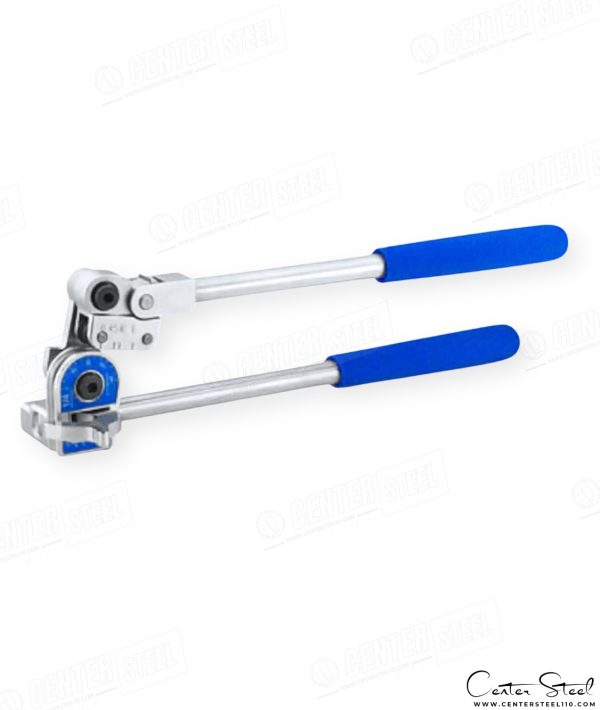

لوله خم کن ( تیوب بندر ) سری HTB برند Swagelok
Hand Tube Bender HTB Series | Suitable For Stainless Steel Tubes | Made By Swagelok
لوله خم کن دستی ( تیوب بندر ) برند Swagelok سری HTB یکی از حرفهایترین ابزارهای تیوبینگ ابزاردقیق است که برای ایجاد خمهای دقیق و یکنواخت و در تیوبهای استنلس استیل و سایر متریالها، آلیاژهای سخت و فلزات صنعتی طراحی شدهاند و امکان ایجاد خمهای دقیق از ۰ تا ۱۸۰ درجه را فراهم میکنند، بدون اینکه لوله دچار لهیدگی (Flattening)، بیضیشدن (Ovality) یا ترک خوردگی شود.
تیوب بندر برند Swagelok بهطور ویژه برای پروژههای حساس و صنعتی ابزار دقیق از قبیل انتقال گازهای صنعتی،صنایع نفت و گاز، پتروشیمی، هیدروژن و CNG طراحی شده و سالهاست بهعنوان استاندارد صنعتی در بین مهندسان شناخته میشود.
ویژگیها و مزایا لوله خم کن برند Swagelok
- ✅ خمکاری یکنواخت و باکیفیت بالا برای تیوبهای استنلس استیل 304/316 و تیوبهای کربن استیل ، آلومینیومی ، مسی
- ✅ کنترل زاویه دقیق با نشانگرهای حکاکیشده روی بدنه (0° تا 180°).
- ✅ طراحی دو مرحلهای (Two-Stage Handle): امکان خمهای بیشتر از 90° با حفظ تراز و کاهش نیاز به نیروی اضافی.
- ✅ کاهش لهیدگی (Flattening) و بیضی شدن (Ovality): استفاده از Roll Dies بهجای فشار مستقیم.
- ✅ مکانیزم Vise Clamp Block: امکان بستن ابزار روی گیره (Vise) برای خمکاری تیوبهای ضخیم یا طولانی.
- ✅ پشتیبانی از تیوبهای سخت (Heavy Wall): طراحی شده برای تحمل خمکاری در تیوبهای با ضخامت بالا و جنسهای مقاوم.
- ✅ Springback Compensation: جبران برگشت ارتجاعی تیوب (۱ تا ۳ درجه) برای رسیدن به زاویه دقیق.
- ✅ کیفیت ساخت بالا: فولاد سختکاریشده + دستههای ارگونومیک با روکش ضد لغزش.
اطلاعات لوله خم کن برند Swagelok
سایزهای متریک (EN ISO 1127)
| قطر بیرونی (mm) | شعاع خم تقریبی (mm) | ضخامت دیواره مجاز (کربن استیل) | ضخامت دیواره مجاز (استنلس استیل) |
|---|---|---|---|
| 3 | 15 | 0.8 – 1.0 | 0.8 |
| 6 | 15 | 0.8 – 1.5 | 0.8 – 1.5 |
| 8 | 24 | 1.0 – 1.5 | 1.0 – 1.5 |
| 10 | 24 | 1.0 – 1.5 | 1.0 – 2.0 |
| 12 | 38 | 1.0 – 2.2 | 1.0 – 2.0 |
سایزهای اینچی (ASTM A269 / A213)
| قطر بیرونی (in.) | شعاع خم تقریبی (in.) | ضخامت دیواره مجاز (کربن استیل) | ضخامت دیواره مجاز (استنلس استیل) |
|---|---|---|---|
| 1/8 | 9/16 | 0.028 – 0.035 | – |
| 1/4 | 9/16 | 0.028 – 0.065 | 0.028 – 0.065 |
| 5/16 | 15/16 | 0.035 – 0.065 | – |
| 3/8 | 15/16 | 0.035 – 0.065 | 0.035 – 0.083 |
| 1/2 | 1-1/2 | 0.035 – 0.083 | 0.035 – 0.083 |
اجزای اصلی
- Bender Die (قالب خمکاری) و شکلدهی دقیق به تیوب
- Roll Support & Roll Dies (غلتکها) و کاهش اصطکاک و جلوگیری از لهیدگی
- Link & Clevis (اتصالات مکانیکی) – انتقال نیرو و تراز هندسی
- Tube Latch (قفل لوله) و نگهداشتن تیوب در موقعیت صحیح
- Short Handle & Long Handle (دستهها) و اعمال نیرو با طراحی ارگونومیک
- Handle Grip (روکش دسته) PVC ضد لغزش

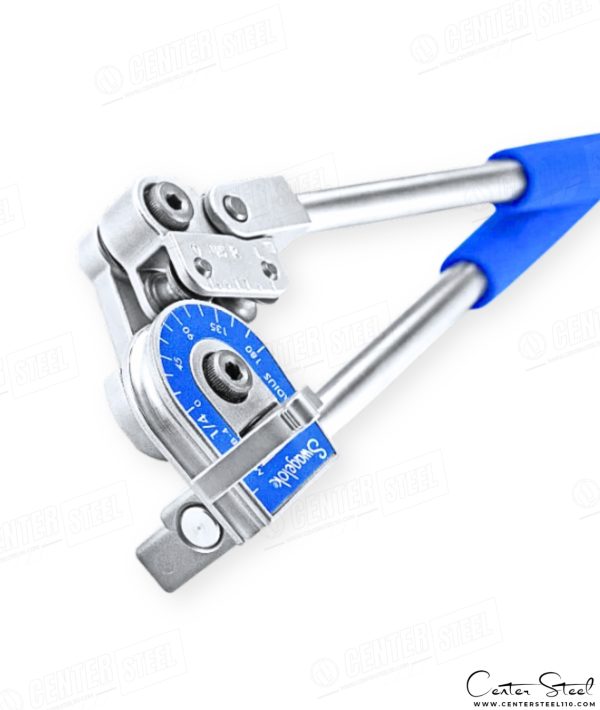

- Name Plate & Angle Scale و نمایش زاویه خم
- Vise Clamp Block که امکان نصب ابزار روی گیره برای تیوبهای سخت
عملکرد و تکنیکها
- روش Measure-Bend: اندازهگیری طولها، نشانهگذاری 360 درجه دور تیوب، و سپس خمکاری.
- Offset Bending: امکان خمهای جبرانی با محاسبه فرمولی (L = O × A).
- Reverse Bending: طراحی ویژه برای خمهای معکوس (Reverse Bend) بدون تغییر تنظیمات.
- Gain Calculation: محاسبه اختلاف طول تیوب در خم شعاعی نسبت به خم تیز، جهت دقت در نقشهکشی.
- جبران Springback: پیشبینی برگشت ارتجاعی با افزایش 1–3° زاویه خم.
مشخصات فنی کلی
| ویژگی | توضیحات |
|---|---|
برند (Brand) | Swagelok (USA) |
سری (Series) | MS-HTB |
| نوع عملکرد (Operation Type) | Hand Tube Bender |
روکش دسته (Handle Cover) | PVC ضد لغزش |
متریال بدنه (Body Material) | فولاد آلیاژی سخت کاری شده |
متریال دسته (Handle Material) | آلومینیوم سختکاری شده |
قطر خارجی قابل خمکاری (Bendable Outer Diameter) | 1/8Inch~ 1/2Inch 3MM ~ 12MM |
کاربردها
- سیستمهای ابزار دقیق (Instrumentation Tubing Systems) در پروژه های:
صنایع نفت و گاز، پتروشیمی و پالایشگاهی ، خطوط گازهای صنعتی و خالص (N2, O2, H2, CNG) ، صنایع دارویی و نیمههادی ، تجهیزات تست و کالیبراسیون
- جهت دسترسی به اطلاعات بیشتر به صفحه کاتالوگ ها مراجعه فرمایید و جهت استعلام قیمت با ما در تماس باشید.
- جهت دسترسی به محصولات مشابه کلیک فرمایید.
