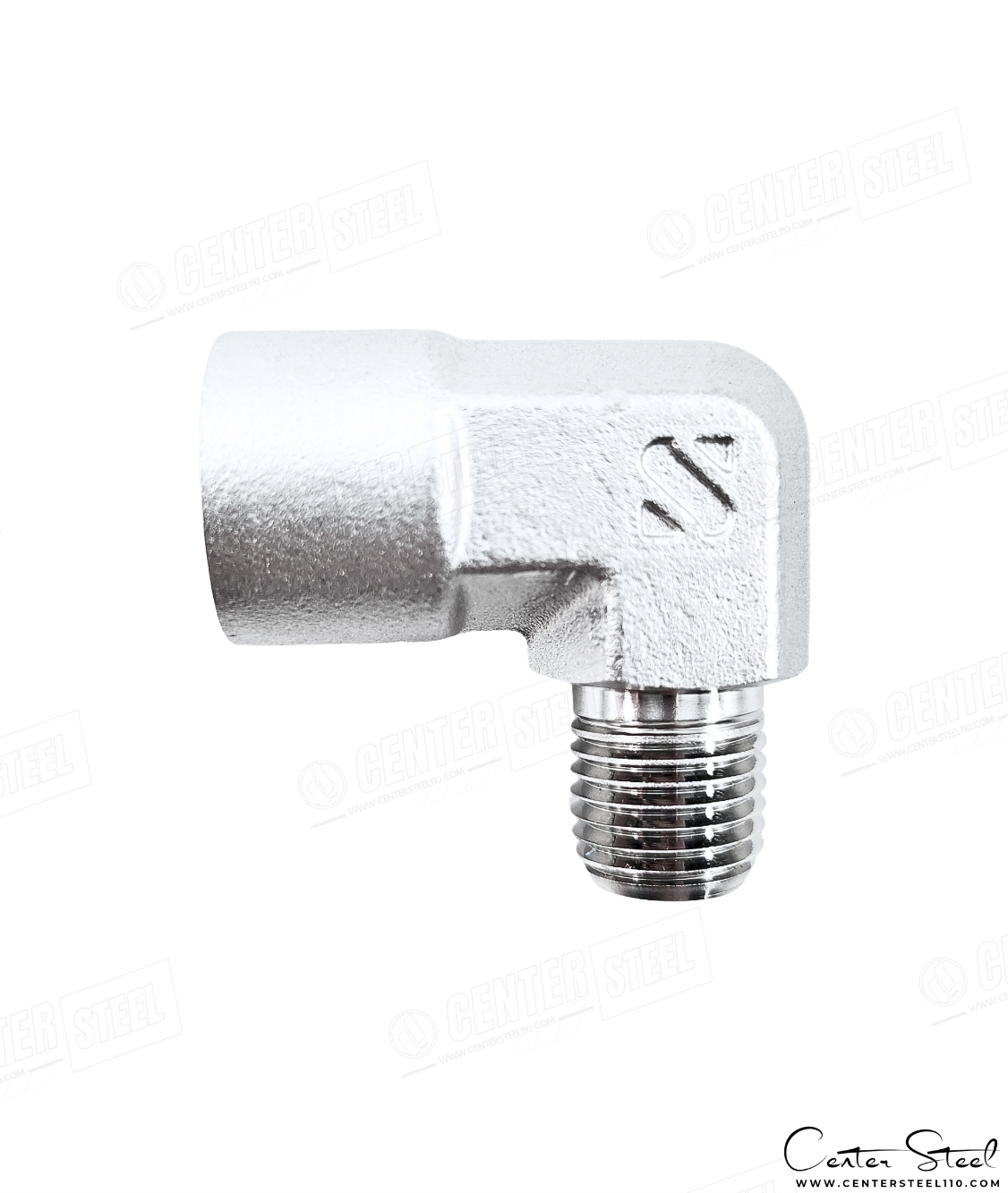

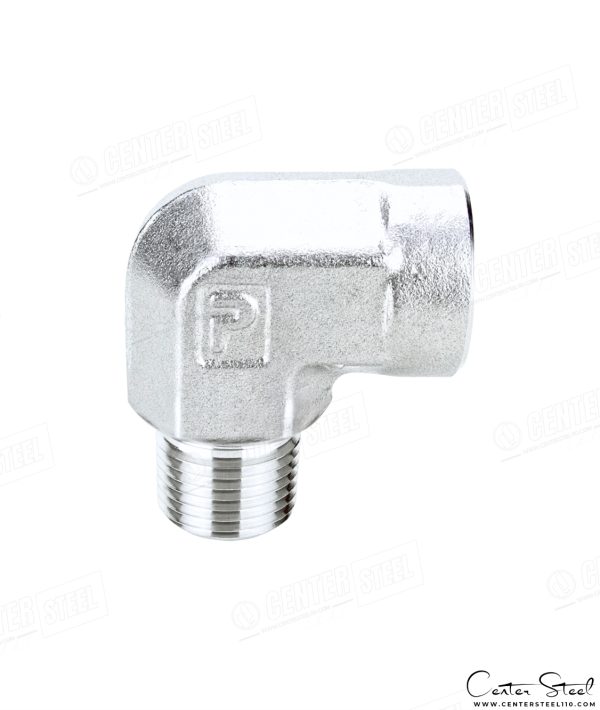

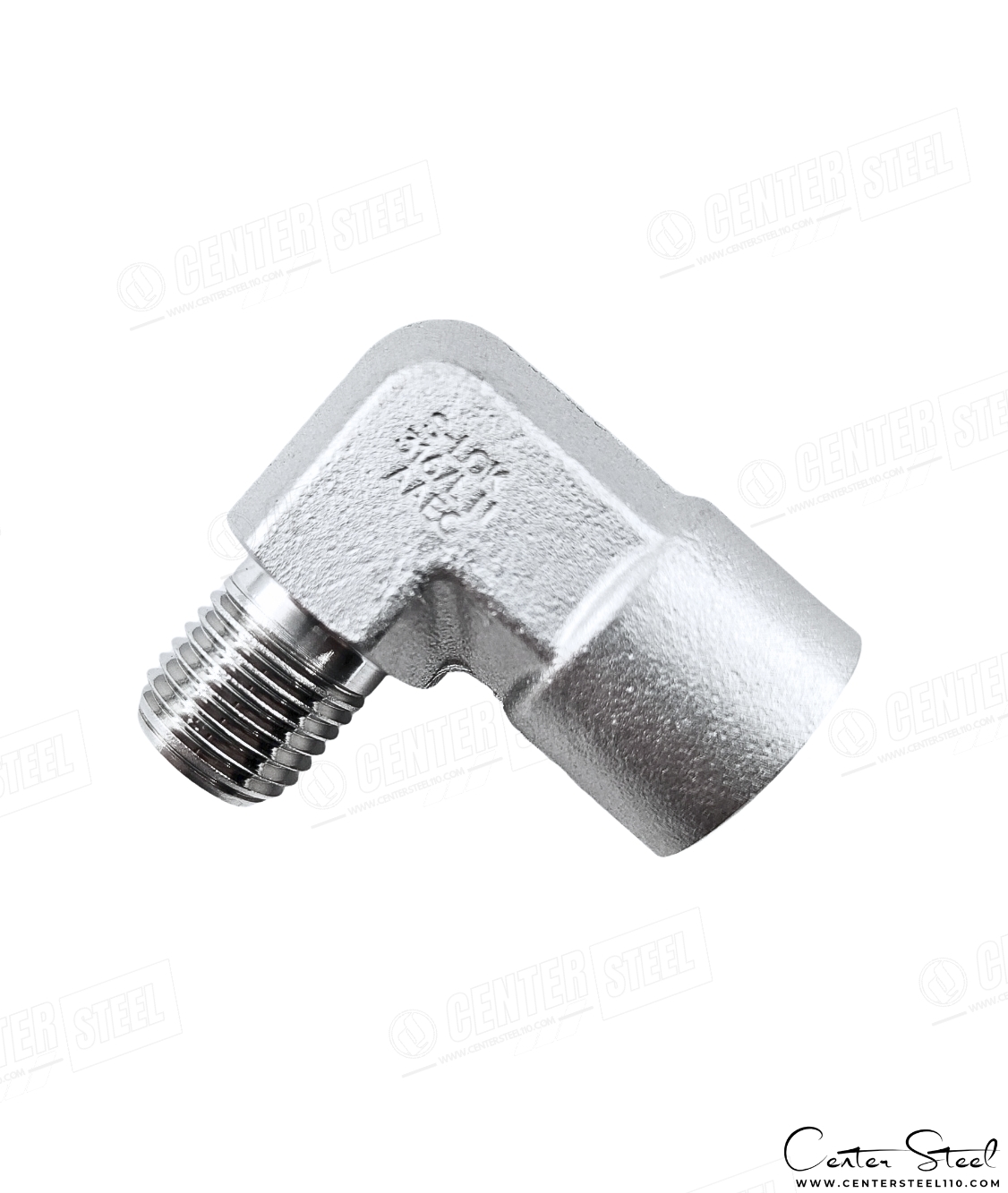

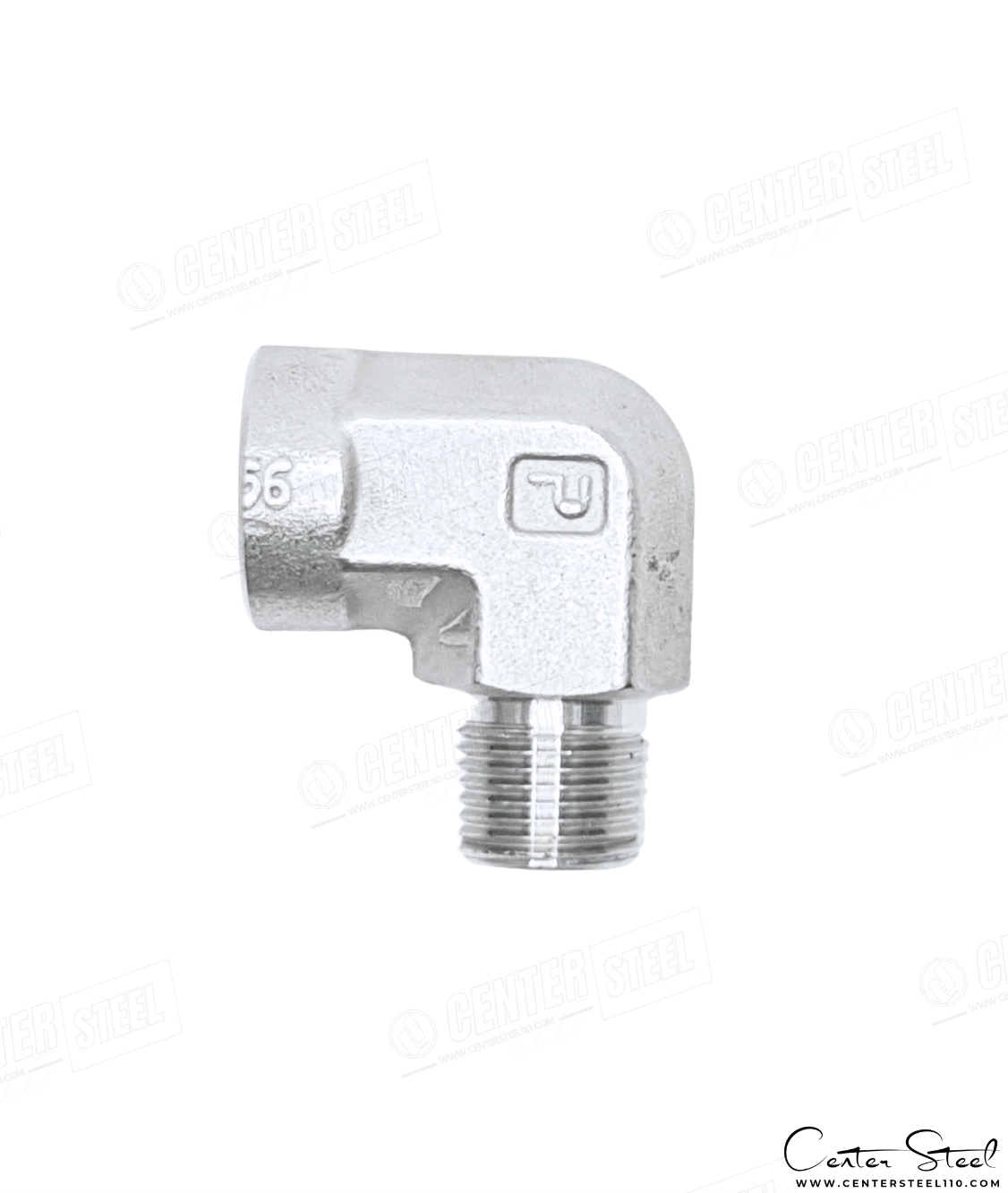

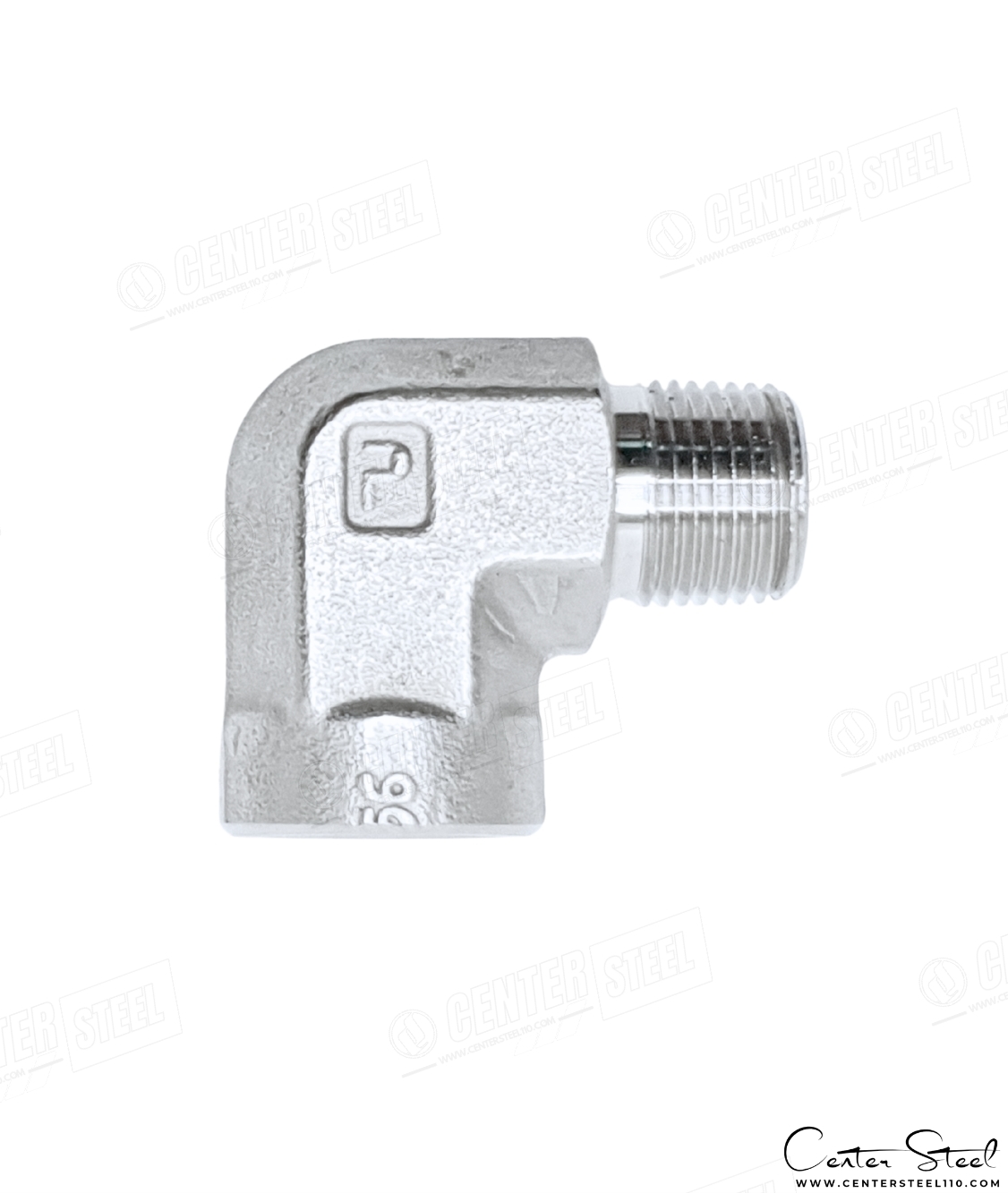

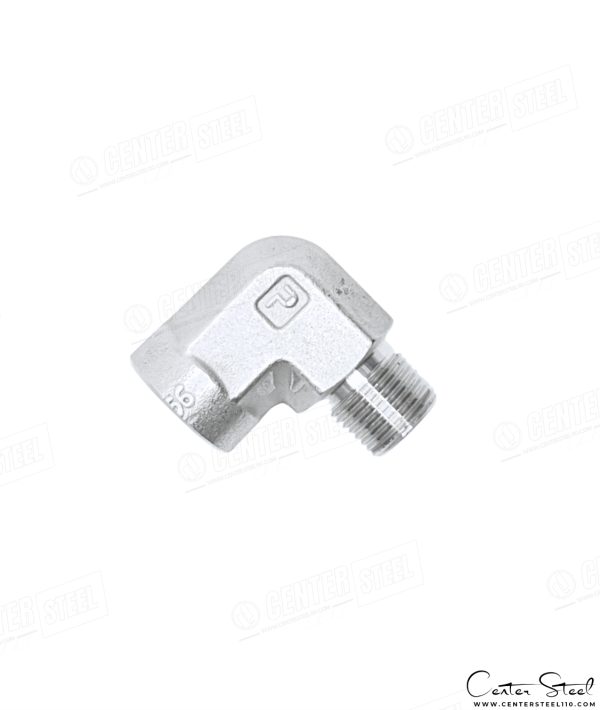

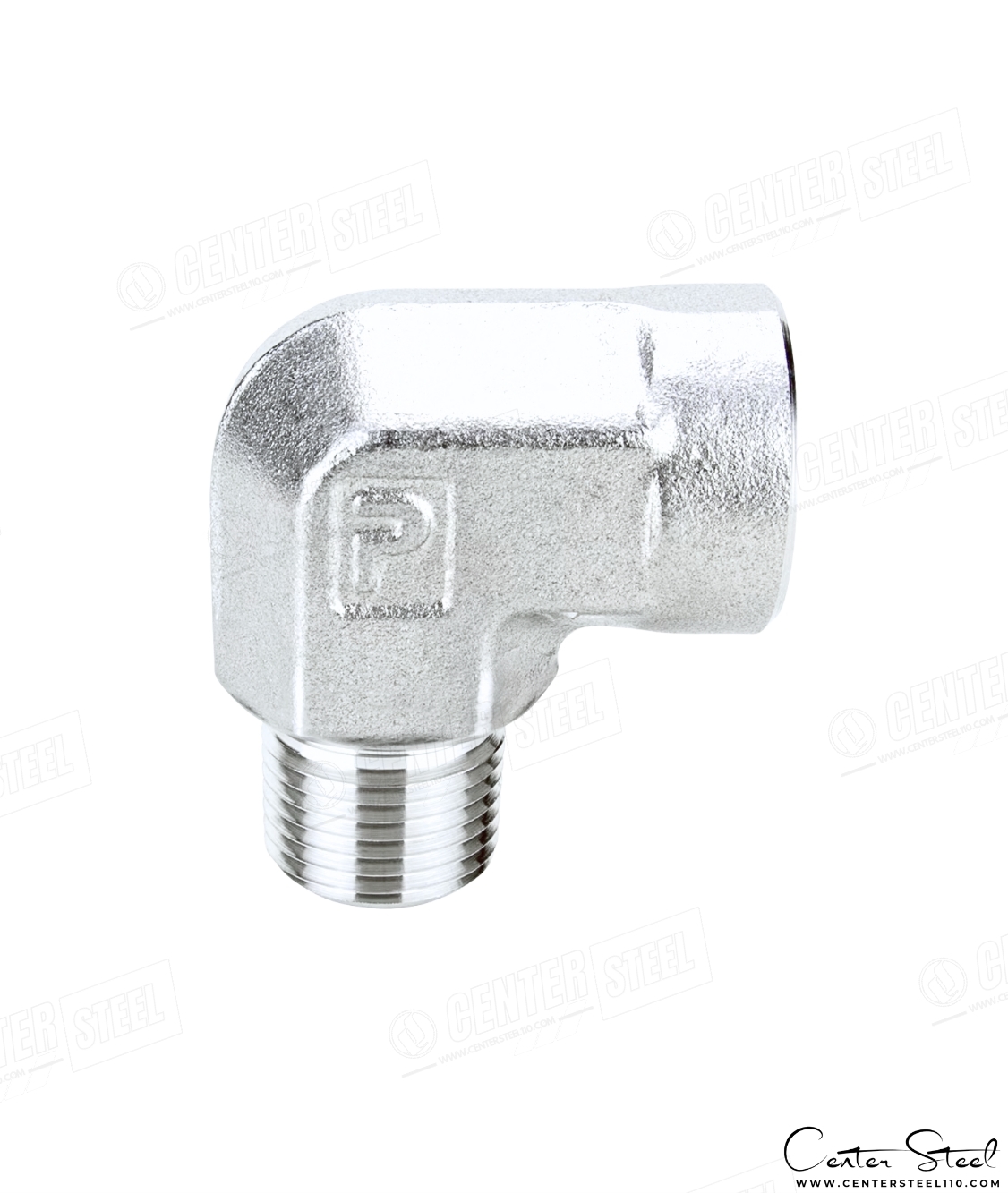

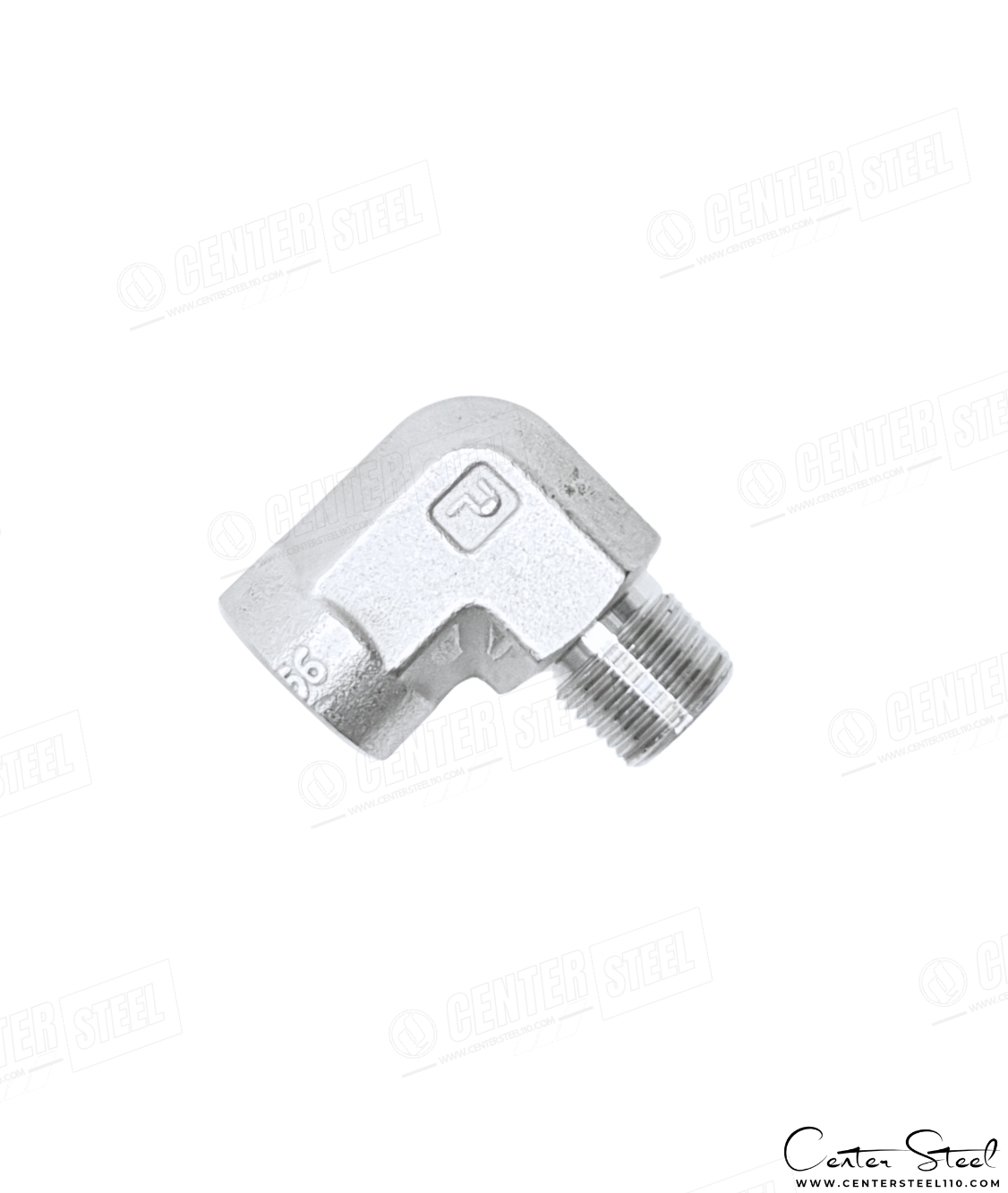

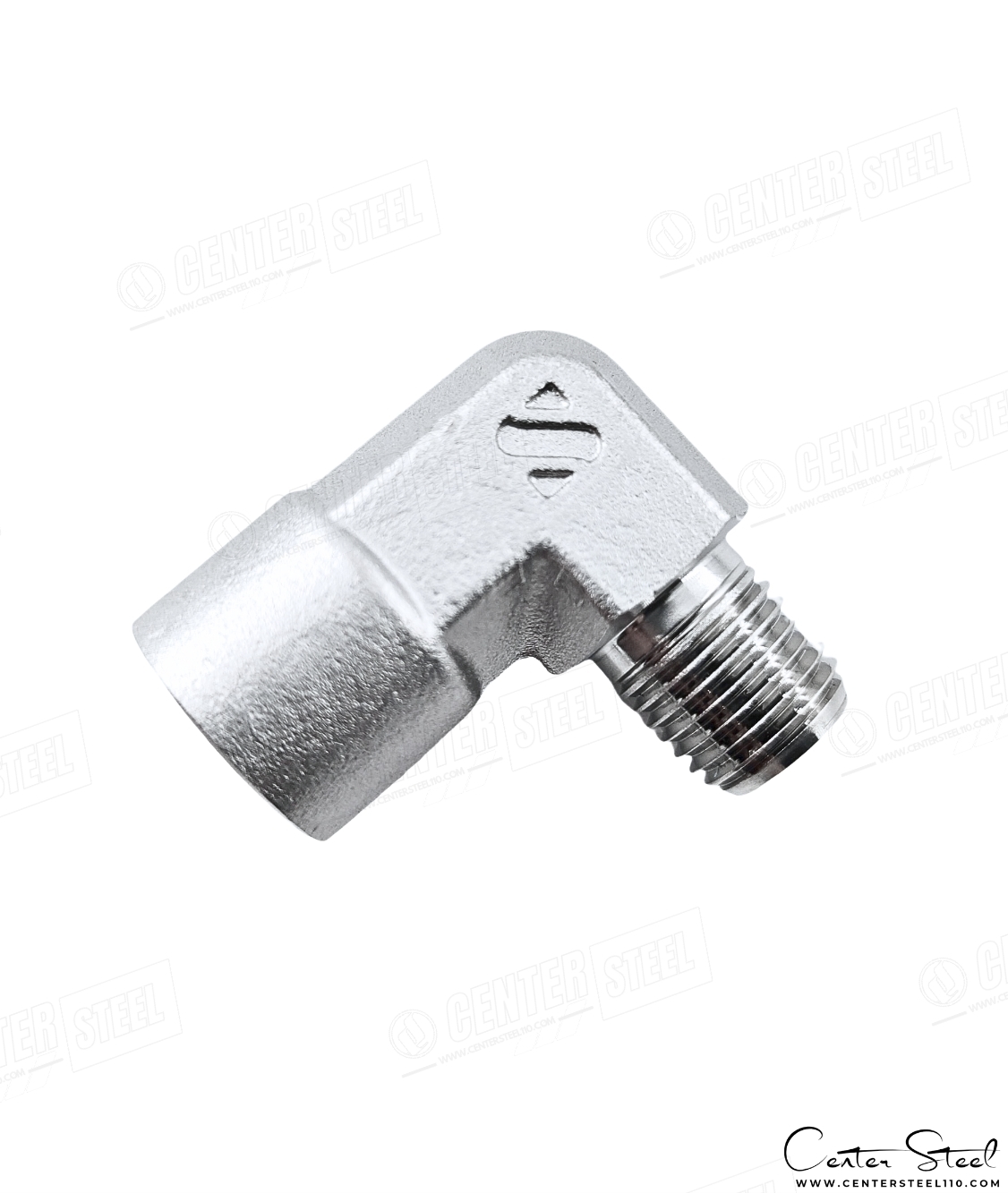

زانوی چپقی یا Street Elbow یکی از اتصالات پرکاربرد در سیستمهای پایپینگ ابزار دقیق است که بهطور ویژه برای تغییر جهت جریان سیال به زاویه 90 درجه طراحی شده است. این اتصال دارای یک سر رزوه داخلی فیمیل NPT و یک سر رزوه بیرونی نر (Male NPT) است و بهطور مستقیم به اتصالات میل و فیمیل NPT متصل میشود.
استفاده از استنلس استیل 316 در این قطعه موجب مقاومت عالی در برابر خوردگی، فشار بالا و دماهای سخت میشود و آن را برای کاربردهای صنعتی و ابزار دقیق ایدهآل میکند. این فیتینگ بهویژه برای کاربردهایی که نیاز به تغییر مسیر سریع و مطمئن جریان سیال دارند، مناسب است.
ویژگیهای کلیدی و مزایا زانوی چپقی NPT (استریت البو ) – Street Elbow
🔹اتصال ۹۰ درجه رزوهای NPT با یک سر Female NPT و یک سر Male NPT برای اتصال به تجهیزات صنعتیNPT همراه با تغییر مسیر ۹۰ درجه
🔹 طراحی مطابق با استانداردهای ASME B31.3 و رزوه NPT بر اساس ASME B1.20.1
🔹 متریال استنلس استیل 316 فورج شده مطابق با استاندارد ASTM A182 با مقاومت بالا در برابر خوردگی و کلرید
🔹 قابلیت تحمل فشار کاری تا 9200Psi الی 5300Psi که وابسته به سایز و متریال ( حداکثر فشار تضمینی 6000Psi میباشد)
🔹 محدوده دمای کاری از ۱۹۸- الی ۶۴۸ درجه سانتیگراد
🔹 رزوههای ماشینکاریشده دقیق و بدون پلیسه برای آببندی مطمئن با کمک نوار تفلون یا خمیر آببندی استاندارد
🔹 قابلیت ارائه در متریالهای مختلف: SS316، برنج، فولاد کربنی
جدول مشخصات فنی زانوی چپقی NPT (استریت البو ) – Street Elbow
| ویژگی | توضیح فنی |
|---|---|
نوع اتصال (Fitting Type) | Street Elbow-NPT (Instrument Pipe Fitting Series) |
استاندارد رزوه (Thread Standard) | NPT – مطابق با ASME B1.20.1 |
متریال (Material) | استنلس استیل گرید ۳۱۶L یا ۳۱۶ مطابق استاندارد ASTM A182 |
نوع آببندی (Sealing Type) | نوار تفلون یا تفلون مایع چسب های مایع رزوه |
کاربردها
- تغییر مسیر ۹۰ درجه به همراه اتصال به کانکشن های Male و Female با استاندارد NPT
- صنایع نفت، گاز و پتروشیمی (Onshore/Offshore)
- سیستمهای فرآیندی و ابزار دقیق در پالایشگاهها و نیروگاهها
- خطوط انتقال گازهای صنعتی (نیتروژن، هیدروژن، اکسیژن، هوای فشرده)
- صنایع دارویی، غذایی و شیمیایی
نکات نصب و نگهداری
- تنها برای اتصال به کانکشن یا تجهیزات میل و فیمیل با استاندارد NPT استفاده شود.
- جهت آببندی مطمئن از نوار تفلون (PTFE Tape) یا مایع و چسب های مختلف رزوه استاندارد استفاده کنید.
- سفتکردن بیشازحد رزوه باعث آسیب به اتصال یا نشتی میشود؛ از گشتاور مناسب استفاده کنید.
- در سیستمهای تحت فشار و ارتعاش، بررسی دورهای نشتی و سلامت اتصال توصیه میشود.
- باز و بست فقط با آچار مناسب انجام شود؛ از ضربه یا چکش پرهیز کنید.
⚠️ نکات طلایی برای تشخیص اتصال اصلی از تقلبی
❌ استفاده از قطعات فیک یعنی ریسک نشتی، توقف خط تولید و حتی حادثه خطرناک.
قبل از خرید، این ۵ نکته را با دقت بررسی کنید:
۱- برند و مارکینگ اطلاعات
- برندهای معتبر مثل Swagelok، Parker، S-LOK همیشه نام یا لوگو ، اطلاعات فنی از قبیل متریال یا در برخی برندها سایز و یک Trace No قابل رهگیری را بر روی بدنه حکاکی و مارک میکنند ( در برخی از محصولات برندهای معتبر که تولید شده از متریال خاص ، ممکن است حکاکی ضربه ای وجود نداشته باشند و تنها مارکینگ لیزری وجود داشته باشد.)
- نمونههای فیک اغلب حکاکی بیکیفیت، چاپی یا با فونت متفاوت دارند.
۲- متریال
- اتصال با کیفیت و اصلی از ۳۱۶L یا ۳۱۶ فورج شده (ASTM A182) ساخته شده است اما اتصال تقلبی ممکن است از آلیاژ 304 یا گریدهای مغایر و حتی به صورت ریخته گری ساخته شده باشد.
۳- کیفیت ماشینکاری
- اتصال اصل رزوههای استاندارد و با کیفیت ، لبههای یکنواخت و سطح صیقلی دارد.
- اتصال تقلبی رزوهها زبر، لبهها نامنظم و سطح بدنه مات است.
💡 توصیه حرفهای
- 📜 قیمت را اولویت دوم خود قراردهید و اول کیفیت را مدنظر قرار دهید تا از هزینههای مجدد و خطرات ناشی از یک انتخاب اشتباه پرهیز کنید
- 📏 وزن و ابعاد را با کاتالوگ اصلی تطبیق دهید.
- 🚫 از نصب اتصالات بدون برند یا فاقد استاندارد و فیک خودداری کنید چرا که آنها مسبب هزینه هنگفت و خطرات جانی و مالی بسیار میگردند .
🌐 منابع و لینکهای مفید
- جهت دسترسی به اطلاعات بیشتر به صفحه کاتالوگ ها مراجعه فرمایید.
- جهت استعلام قیمت با ما در تماس باشید.
- جهت دسترسی به محصولات مشابه کلیک فرمایید.
- برندهای برتر تولید کننده این محصول به شرح ذیل می باشد.
- S-LOK/HANSUN ساخت کره جنوبی
- PARKER ساخت آمریکا و انگلیس
- HY-LOK ساخت کره جنوبی
- SWAGELOK ساخت آمریکا
- HOKE ساخت آمریکا
