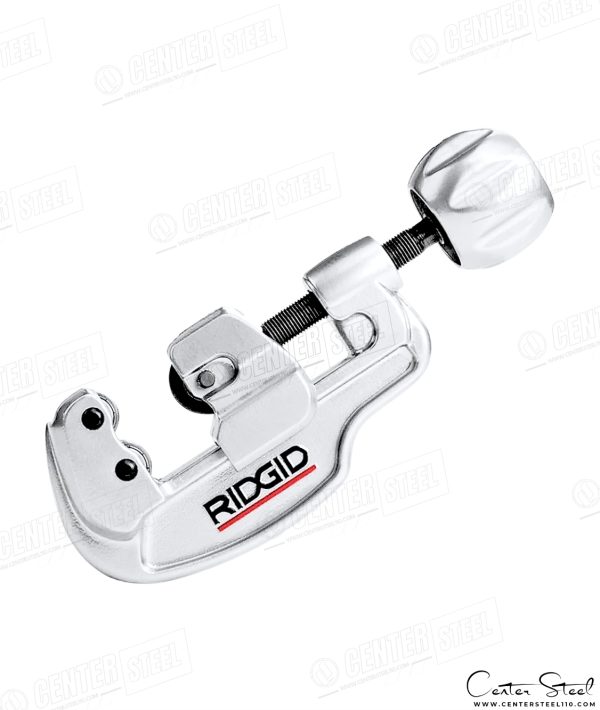

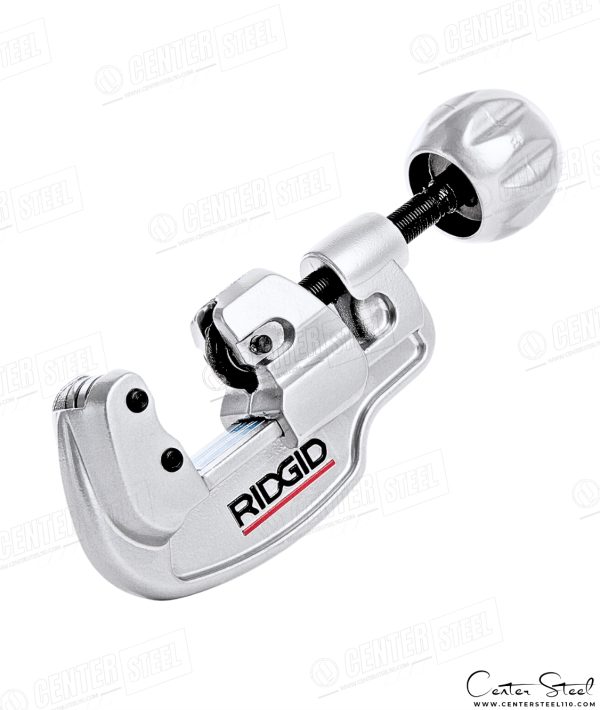

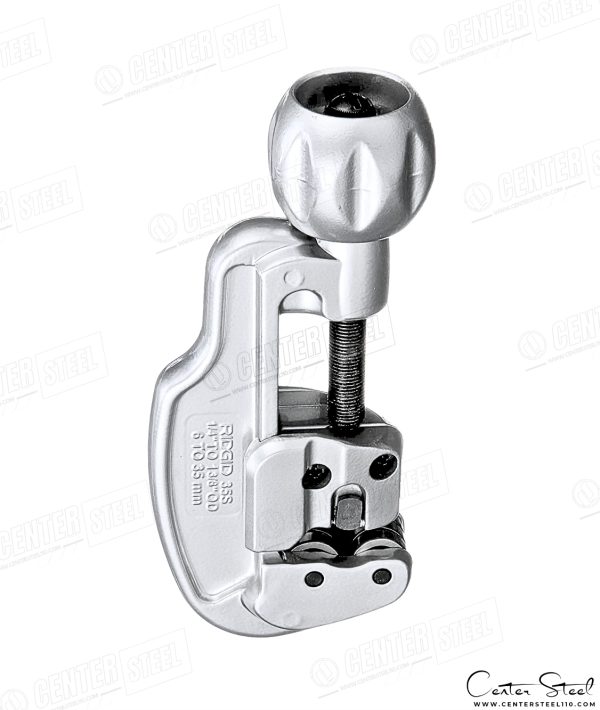

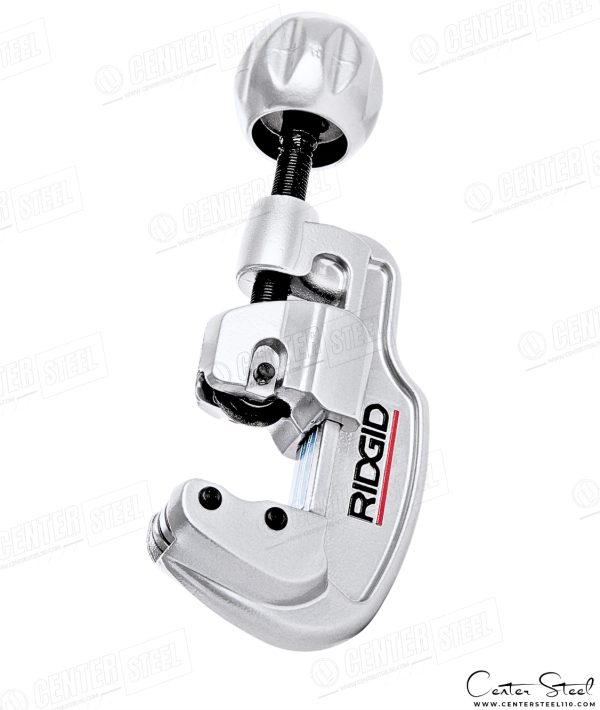

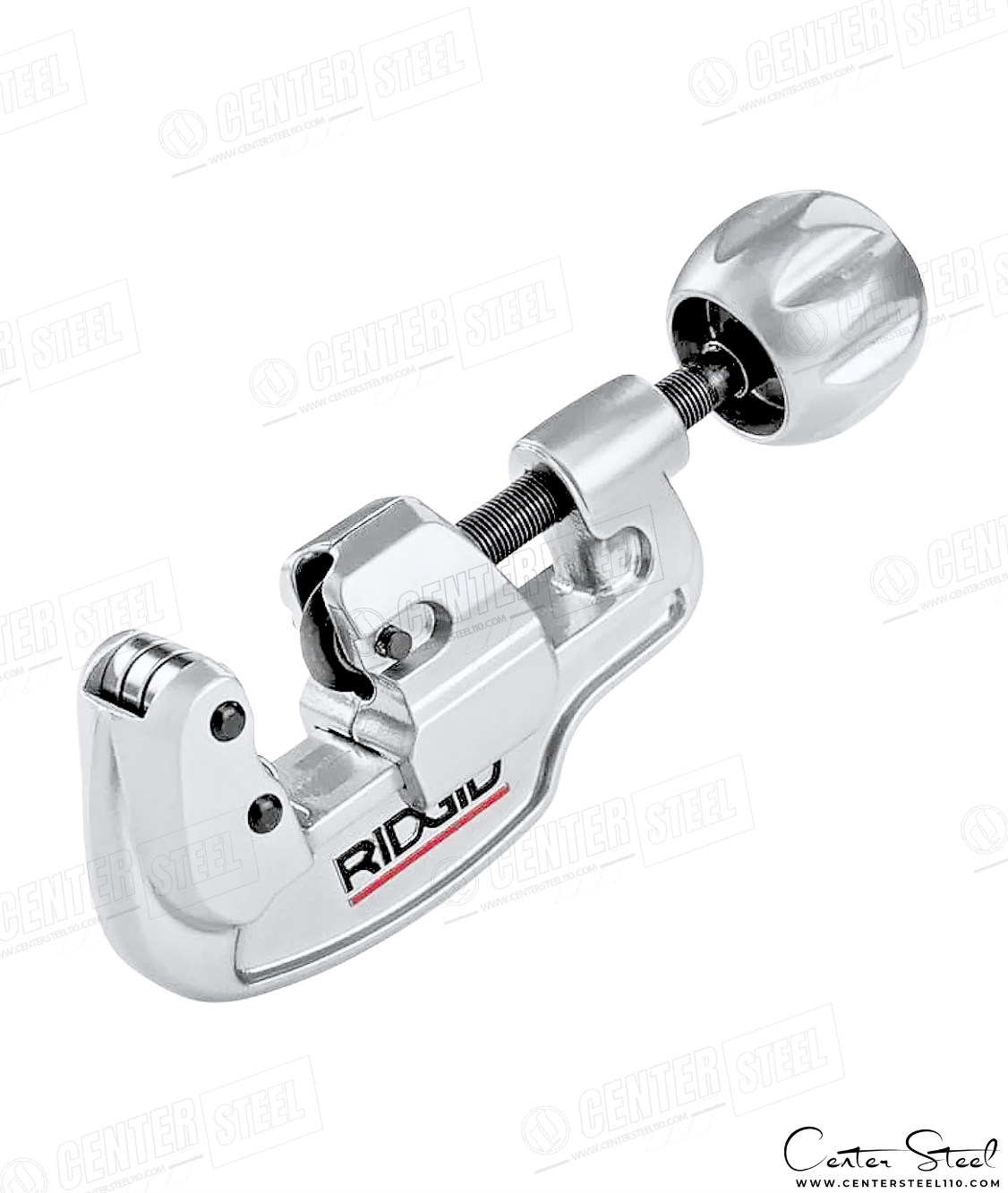

تیوب کاتر استنلس استیل ( Tube Cutter ) مدل 35S برند RIDGID یکی از دقیقترین و معتبرترین ابزارهای برش تیوب در لاین ابزار دقیق و خطوط هیدرولیک و گازهای صنعتی و سیستمهای استنلس استیل و کاربردهای نصب فیتینگهای فشارقوی است.
این لولهبُر برای ارائه برش صاف، یکنواخت و بدون لهشدگی روی تیوبهای استنلس استیل طراحی شده و با بهرهگیری از ۶ عدد بلبرینگ مستقل (Stainless Steel Bearing Rollers) سرعت حرکت دور تیوب و کیفیت نهایی برش را بهطور چشمگیری افزایش میدهد.
طراحی بدنه از آلیاژ مخصوص ابزار RIDGID بوده و چرخ برش (Cutter Wheel) مدل E635 به صورت اختصاصی برای برش استنلس استیل ساخته شده است.
دسته بزرگ ارگونومیک X-CEL Knob امکان تنظیم سریعتر و دقیقتر و بدون خستگی را فراهم میکند.
⚙️ ویژگیهای کلیدی تیوب کاتر استنلس استیل مدل 35S
- طراحی ویژه برای برش تیوب استنلس استیل (Stainless Steel Tubing)
- مجهز به ۶ عدد بلبرینگ مستقل به جای رولرهای سنتی جهت حرکت روانتر و کاهش اصطکاک
- قاب خمیده و تقویتشده (Contoured Frame) برای پایداری و تراز دقیق هنگام برش
- دسته بزرگ ارگونومیک X-CEL® Knob برای تنظیم سریع و آسان فشار برش
- مجهز به E635 Stainless Steel Cutter Wheel با بلبرینگ داخلی (Bearing Hub System)
- کاهش اصطکاک چرخ روی تیوب و ایجاد برش یکنواخت بدون پلیسه
- قابلیت تحمل فشار زیاد روی تیوب بدون ایجاد لهشدگی (No Deformation)
- مناسب برای تکنسینهای ابزار دقیق، گاز، هیدرولیک، نصب فیتینگهای استنلس، و سیستمهای فرایندی
- طراحی صنعتی و مقاوم و سبک و قابل استفاده در محیطهای صنعتی سنگین
📊 مشخصات فنی لولهبر استنلس استیل مدل 35S
| ویژگی | مقدار / توضیحات |
|---|---|
| سری (Series) | 35S – Stainless Steel Tubing Cutter |
| ظرفیت برش (Cutting Capacity) | ¼” – 1 3/8″ inch 6 – 35 mm |
| نوع طراحی (Design Type) | Heavy-Duty Tube Cutter with 6 Bearings |
| نوع چرخ برش (Cutter Wheel Type) | E635 Stainless Steel Cutter Wheel with Bearings |
| نوع تیوب قابل برش (Tube Compatibility) | Stainless Steel 304/316/316L Hard Steel / Instrumentation Tubing |
متریال بدنه (Body Material) | High-Strength Forged Tool Alloy |
| متریال چرخ برش (Wheel Material) | Hardened Stainless Steel – Bearing Hub |
| نوع یاتاقان (Bearing System) | Six Independent Roller Bearings |
| دسته تنظیم فشار (Adjustment Handle) | Ergonomic X-CEL® Knob |
🔹 متریال قطعات تیوب کاتر مدل 35S
| بخش (Component) | جنس متریال (Material) |
|---|---|
| Handle (Knob) | X-CEL® Ergonomic Aluminum Alloy |
| Set Screw | Hardened Steel |
| Washer | Alloy Steel |
| Feed Screw | Tool-Hardened Alloy Steel |
| Feed Screw Washer | Stainless Steel |
| Frame Body | Forged High-Strength Alloy |
| Housing Assembly | Reinforced Alloy Steel |
| Roller Pin (x2) | Hardened Steel |
| Roller Spacer (x4) | Alloy Steel |
| Roller Bearings (x6) | Stainless Steel Bearings |
| Cutter Wheel | E635 Hardened Stainless Steel with Integrated Bearings |
| Pin Wheel | Hardened Alloy Steel |
| Mounting Screws | Tool Steel / Alloy Steel |
🧪 کاربردهای تخصصی لولهبر استنلس استیل 35S
- برشکاری خطوط ابزار دقیق (Instrumentation & Analyzer Tubing)
- نصب و آمادهسازی لولههای استنلس جهت فیتینگهای (Double-Ferrule Tube Fittings)
- لولهکشی استنلس استیل (Process, Utility, Gas)
- پروژههای گاز صنعتی شامل N₂ و O₂ و H₂ و Ar و He
- سیستمهای هیدرولیک و پنوماتیک فشار بالا
- خطوط صنایع غذایی، دارویی، نفت و گاز، فولاد و پتروشیمی
- مناسب برای نصابهای حرفهای، تکنسینهای ابزار دقیق و تعمیرات صنعتی
🔧 نکات نصب و نگهداری
- پیش از قرار دادن تیوب، سطح تیوب را تمیز کنید تا حرکت بلبرینگها به نرمی انجام شود.
- تیوب را داخل شیار هدایت قرار دهید و پیچ تنظیم را با دسته X-CEL Knob به آرامی سفت کنید.
- در هر دور چرخش، مقدار کمی فشار اضافه کنید؛ فشار زیاد در شروع، منجر به لهشدگی تیوب میشود.
- برای افزایش عمر ابزار، چرخ برش (E635) را در صورت مشاهده کندی با نمونه اصلی تعویض کنید.
- یاتاقانها را تمیز نگه دارید تا عملکرد آنها روان باقی بماند.
- هر چند ماه یکبار، پیچ تنظیم و بستر بلبرینگها را گریسکاری سبک کنید.
⚠️ نکات تشخیص محصول اصل RIDGID
- چاپ RIDGID برجسته روی بدنه با فونت اصلی شرکت
- بستهبندی اصل کارخانه با کارت قرمز و نقرهای (مطابق تصاویر )
- وجود عبارت 35S Stainless Steel Cutter روی لیبل
- شماره کاتالوگ 29963 روی بسته
- بدنه باید دارای رنگ آلومینیومی خاص RIDGID و بدون پلیسه باشد
- دسته X-CEL باید کاملاً یکپارچه، سنگین و صیقلی باشد
- چرخ برش باید E635 Original Wheel باشد (نه Wheel معمولی)
🧰 توصیه حرفهای
- برای تیوبهای 316L ضخامت بالا، قبل از برش یک دور کامل بدون فشار بزنید تا تراز شیار مشخص شود.
- هنگام برش تیوبهای سخت (Duplex / Super Austenitic)، فشار را بسیار تدریجی افزایش دهید.
- برای نصب فیتینگهای حساس (Swagelok، Parker، Hy-Lok)، استفاده از برش صاف مدل 35S ضروری است.
- همیشه یک E635 Cutter Wheel یدکی در کیف ابزار داشته باشید.
