Plug Valve P Series Working Pressure Up to 3000Psi
پلاگ ولو (Plug Valve) سری P برند Hy-Lok یک شیر ربعگرد (Quarter-Turn) با طراحی ساده، مستحکم و فشرده است که برای ایزولاسیون سریع جریان سیال و همچنین کنترل جریان به صورت Forward-Flow Throttling مورد استفاده قرار میگیرد.
این شیر با طراحی Barstock Body و استفاده از پلاگ با روکش PTFE و اورینگهای مقاوم FKM، عملکرد آببندی مطمئن، طول عمر بالا و قابلیت سرویس آسان را برای سیستمهای ابزار دقیق و فرآیندهای صنعتی فراهم میآورد.
بدنه این شیر از استنلس استیل 316 (ASTM A479) یا برنج (ASTM B16) ساخته شده و قابلیت تحمل فشار کاری تا 3000Psi (206Bar) در دمای کاری ۲۳- الب ۲۰۴ درجه سانتیگراد را دارد. این ویژگیها موجب شده تا پلاگ ولو سری P برند Hy-Lok انتخابی مطمئن برای صنایع نفت، گاز، پتروشیمی، نیروگاهی و سیستمهای انتقال گاز و سیالات صنعتی باشد.
🔍 ویژگیهای کلیدی پلاگ ولو Hy-lok – Plug Valve سری P
| ویژگی | توضیحات |
|---|---|
| حداکثر فشار کاری (Working Pressure) | 3000Psi@70°F (206Bar@21°C) |
| رنج دمای کاری (Temp Range) | -23°C ~ 204°C 10°F ~ 400°F- (با اورینگ FKM روکشدار PTFE به صورت استاندارد) |
نوع اتصال (End Connections) | Tube Fitting ، Female NPT، Male NPT مطابق با ASME B1.20.1 – گزینههای سفارشی: ISO, BSPT, BSPP |
متریال بدنه (Body Material) | استنلس استیل 316 (ASTM A479) استاندارد Brass (ASTM B16) سفارشی |
| متریال پلاگ (Plug Material) | PTFE-coated 316SS استاندارد PTFE-coated Brass سفارشی |
| متریال اورینگ (O-Ring Material) | FKM With PTFE Coated |

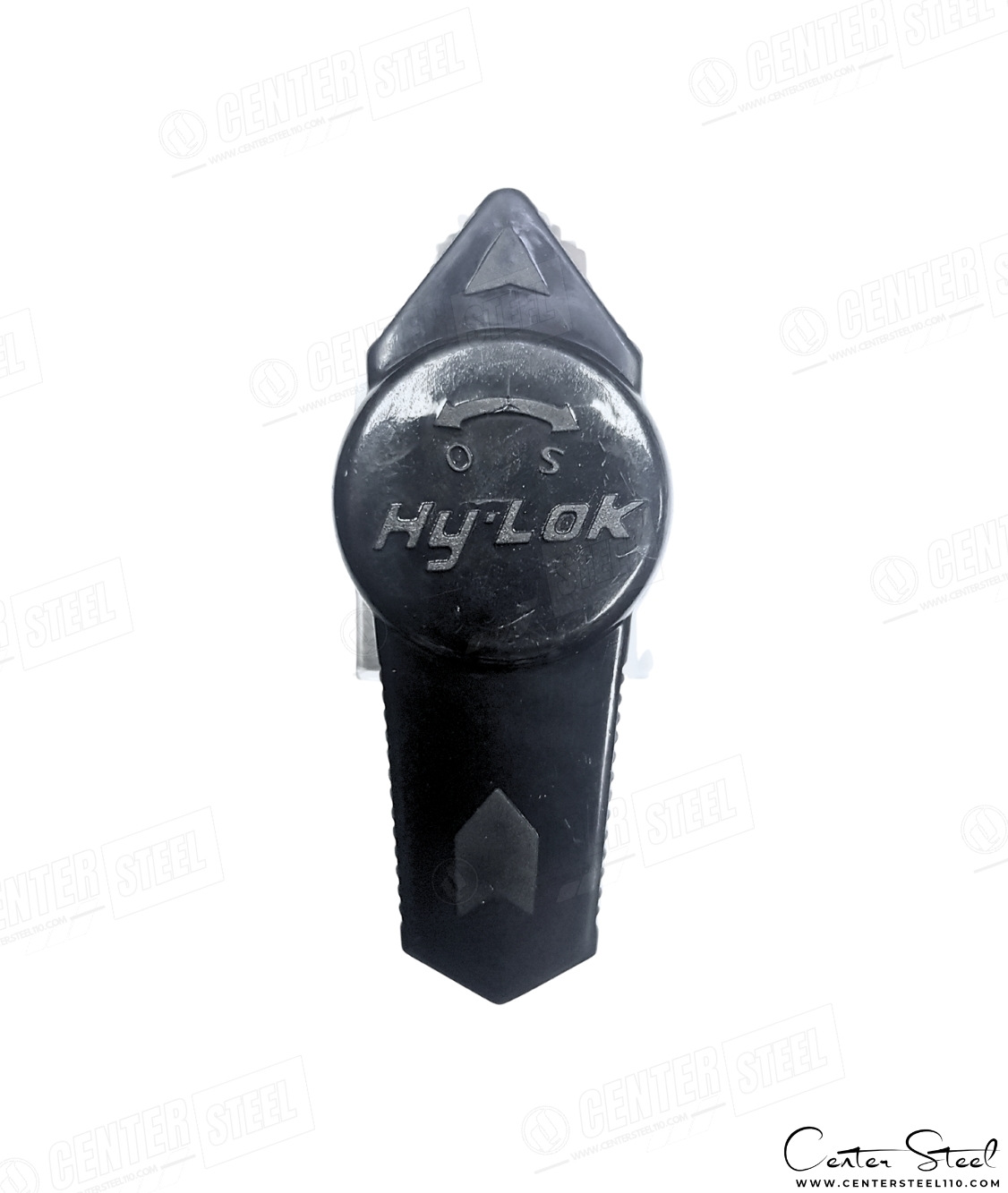

نوع دسته (Operator) | دسته استاندارد Nylon مشکی گزینههای سفارشی: Nylon با رنگهای مختلف |
| استانداردها (Standards) | طراحی طبق ASME B16.34 – تست نشتی 100٪ در فشار 600 Psi مطابق API 598 و ISO 5208 |
💡 مزایای فنی و طراحی پلاگ ولو Hy-lok سری P
- ✔ طراحی ساده و مستحکم ( Barstock Body) با قابلیت اطمینان بالا
- ✔ کنترل جریان در حالت Forward-Flow Throttling
- ✔ بدنه یکپارچه و مقاوم در برابر نشتی و فشار بالا
- ✔ استفاده از پلاگ با روکش PTFE برای افزایش طول عمر و آببندی
- ✔ افت فشار کم در حالت جریان مستقیم (Straight-Through Flow)
- ✔ گزینه دسته های نایلونی رنگی با استحکام بالا
- ✔ تست فشار و نشتی 100٪ برای اطمینان از عملکرد در سرویسهای حساس
🔹 ساختار و متریال اجزا Plug Valve Hy-lok
| قطعه | متریال استاندارد | متریال سفارشی |
|---|---|---|
| بدنه (Body) | SS316 / ASTM A479 | Brass / ASTM B16 |
| پلاگ (Plug) | PTFE-coated 316SS | PTFE-coated Brass |
| اورینگ (O-Ring) | PTFE-coated Fluorocarbon FKM | PTFE-coated Fluorocarbon FKM |
| دسته (Handle) | Nylon مشکی | نایلون رنگی (قرمز، آبی، سبز، زرد) |
🧪 کاربردها
- قطع و وصل سریع جریان سیالات در سیستمهای ابزار دقیق
- کنترل جریان در پنلهای کنترلی و آزمایشگاهی
- سیستمهای گازهای صنعتی (اکسیژن، نیتروژن، هیدروژن و غیره)
- صنایع نفت، گاز و پتروشیمی (Onshore & Offshore)
- نیروگاهها و صنایع فرآیندی شیمیایی
- خطوط انتقال گاز، سیستمهای R&D و تجهیزات آزمایشگاهی
🔧 نکات نصب و نگهداری پلاگ ولو Hy-Lok
- تنها از اتصالات رزوهای یا Tube Fitting استاندارد استفاده کنید.
- از اورینگها و پکینگهای اصلی و سازگار با سیال استفاده شود.
- از اعمال گشتاور بیشازحد یا ابزار نامناسب خودداری گردد.
- شیر را به صورت دورهای در سرویسهای پر فشار یا ارتعاش بررسی کنید.
- باز و بست فقط با دست یا دسته استاندارد انجام شود؛ از ضربه یا چکش پرهیز کنید.
⚠️ نکات طلایی برای تشخیص شیر پلاگ ولو اصل Hy-Lok از تقلبی
❌ استفاده از ولوهای تقلبی به معنای ریسک نشتی، توقف خط تولید و حوادث پرخطر است. قبل از خرید، به این موارد توجه کنید:
- برند و مارکینگ

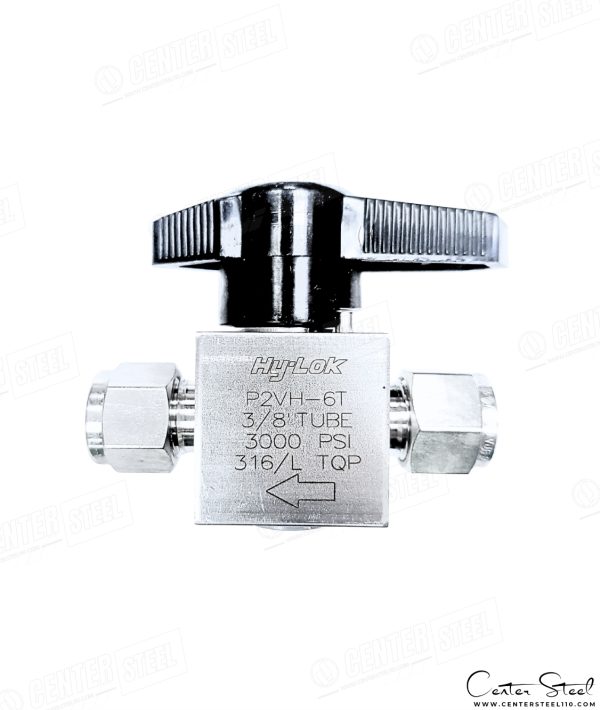

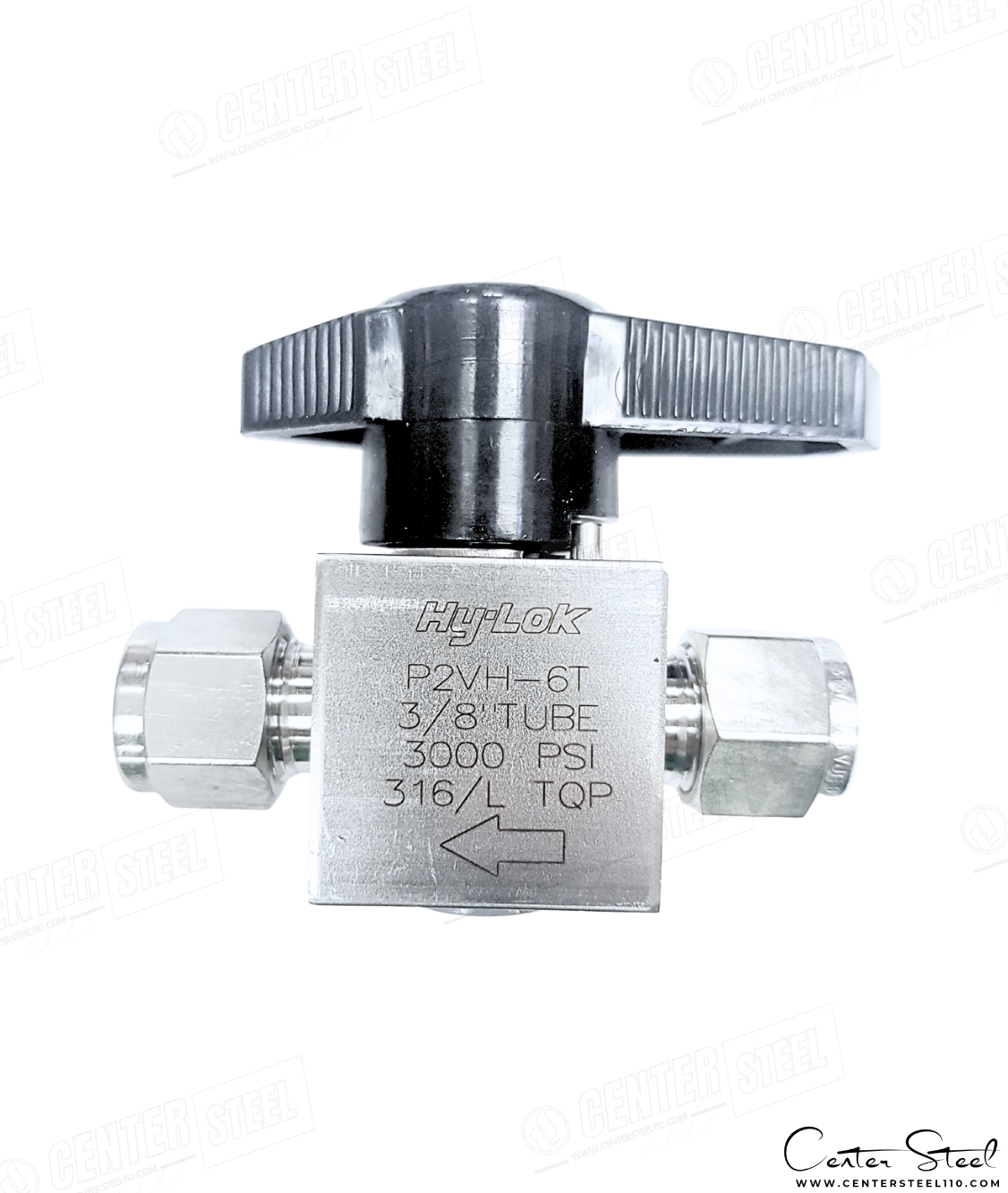

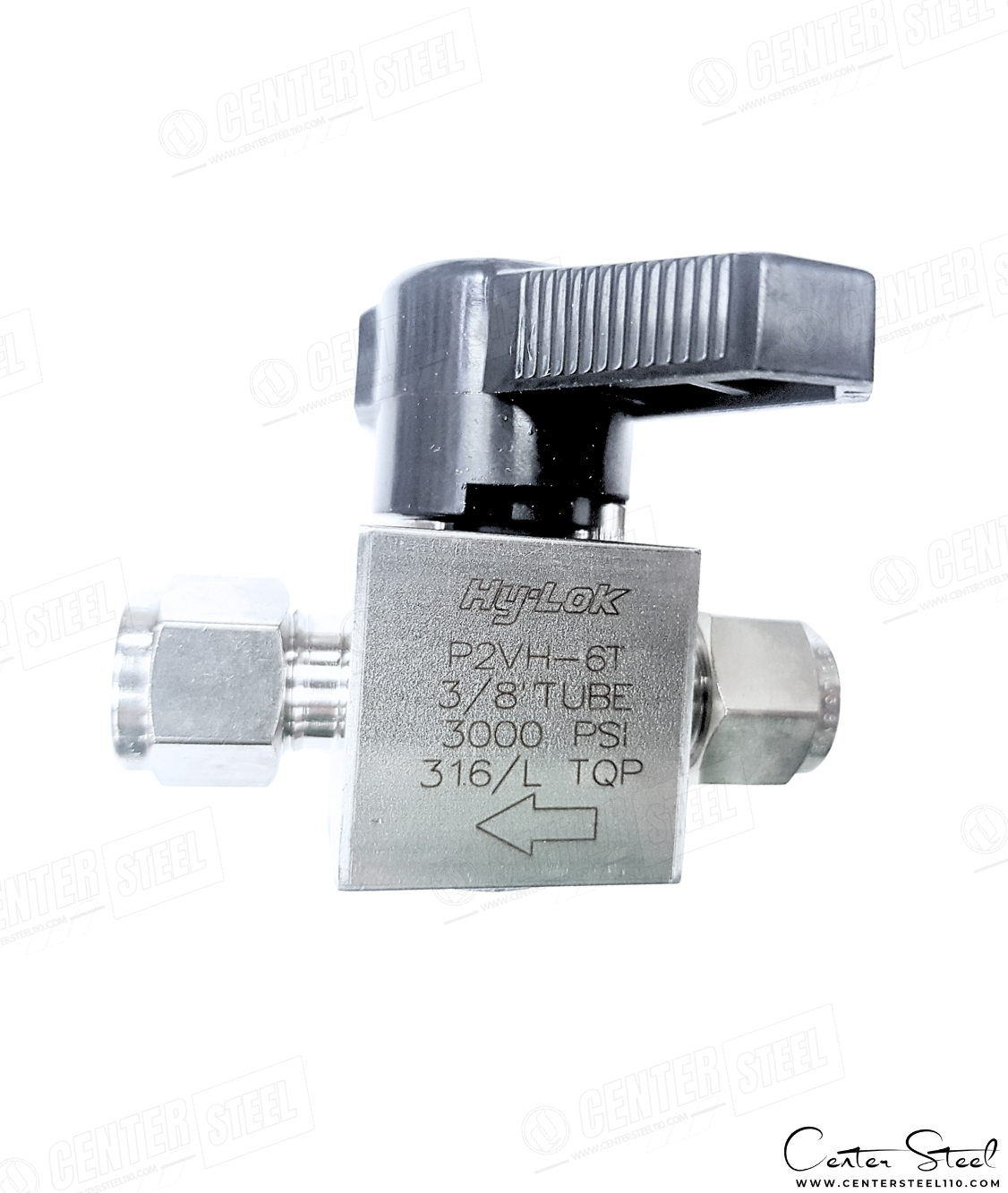

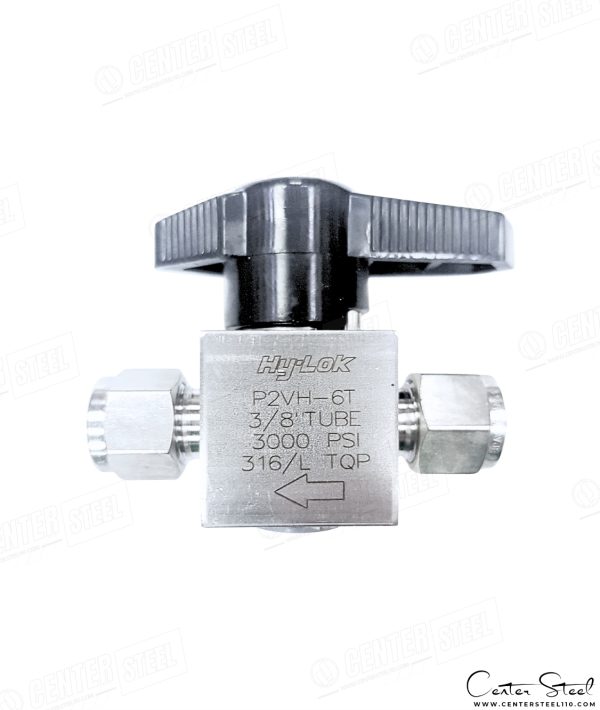

- محصولات اصل Hy-Lok دارای حکاکی لیزری با لوگو نوشتاری ، اطلاعات فنی و پارت نامبر معتبر هستند.
- نمونههای تقلبی فاقد حکاکی لیزری دقیق و با کیفیت یا دارای لیبلهای بیکیفیت و غیرقابل ردیابی میباشند.
متریال
- پلاگ ولو اصلی برند Hy-lok متریال استنلس استیل با گرید 316 یا Brass B16 ساخته میشود.
- نمونههای تقلبی اغلب از استنلس استیل ریختهگری یا آلیاژهای بیکیفیت و با گرید پایینتر تولید میشوند.
ماشینکاری
- ولو اصل دارای رزوههای دقیق، سطح صیقلی و یکنواخت است.
- ولو فیک دارای سطح زبر، رزوههای نامنظم و لبههای ناصاف است.
💡 توصیه حرفهای
- 📜 کیفیت را در اولویت قرار دهید، نه صرفاً قیمت.
- 📏 وزن و ابعاد محصول را با کاتالوگ اصلی Hy-Lok مقایسه کنید.
- 🚫 از نصب ولوهای بدون برند یا فاقد استاندارد خودداری نمایید؛ این کار منجر به خسارتهای مالی و خطرات ایمنی میشود.
