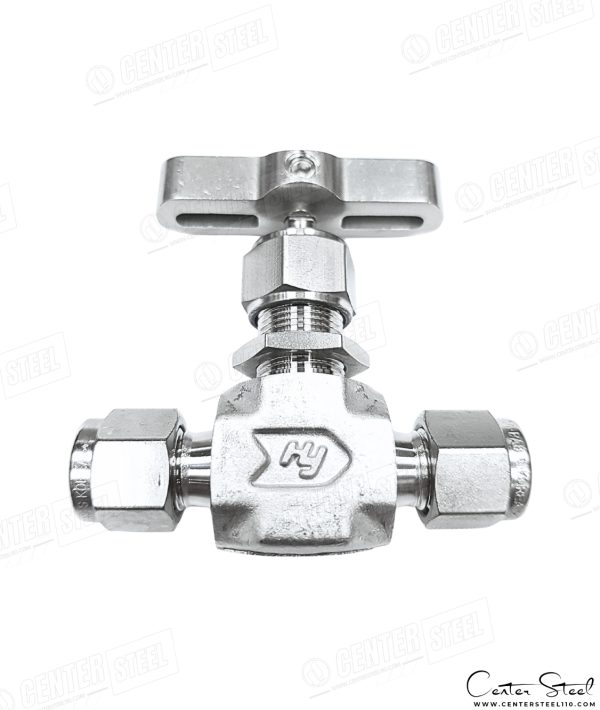

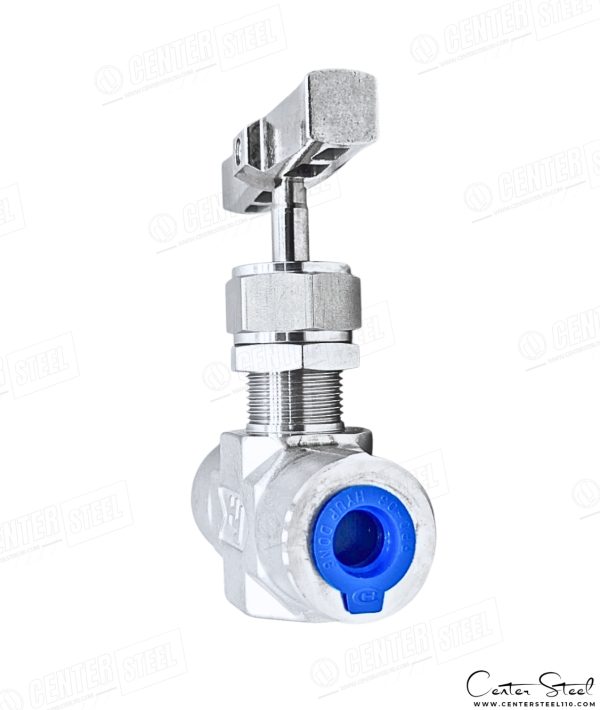

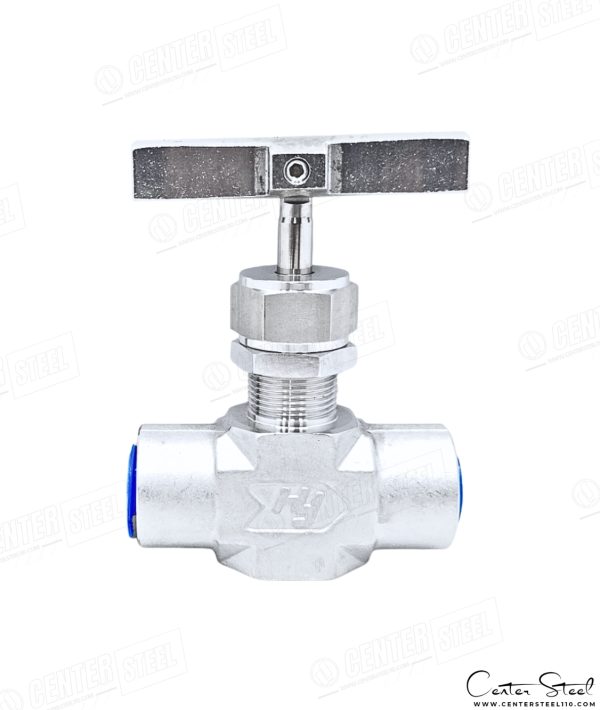

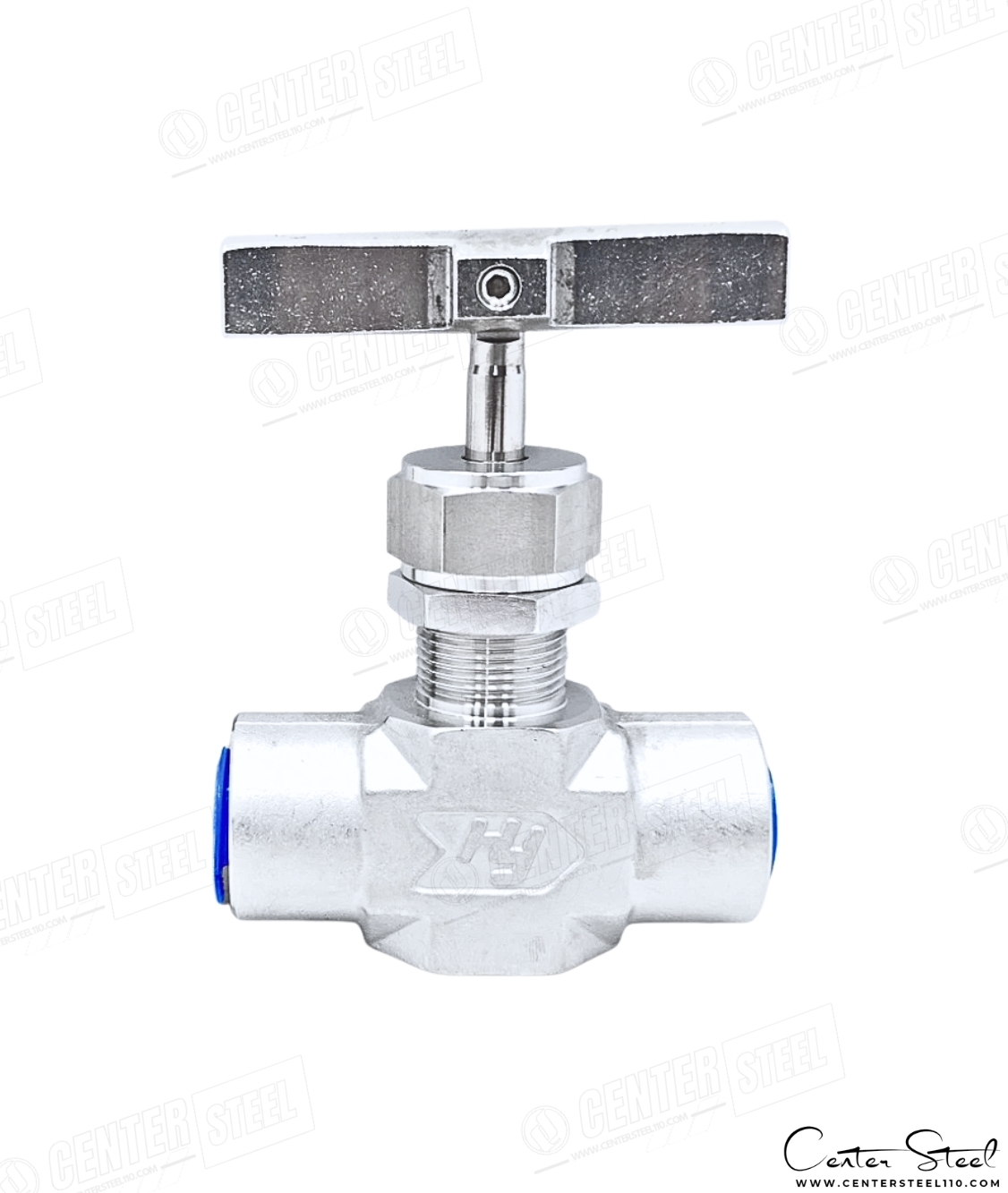

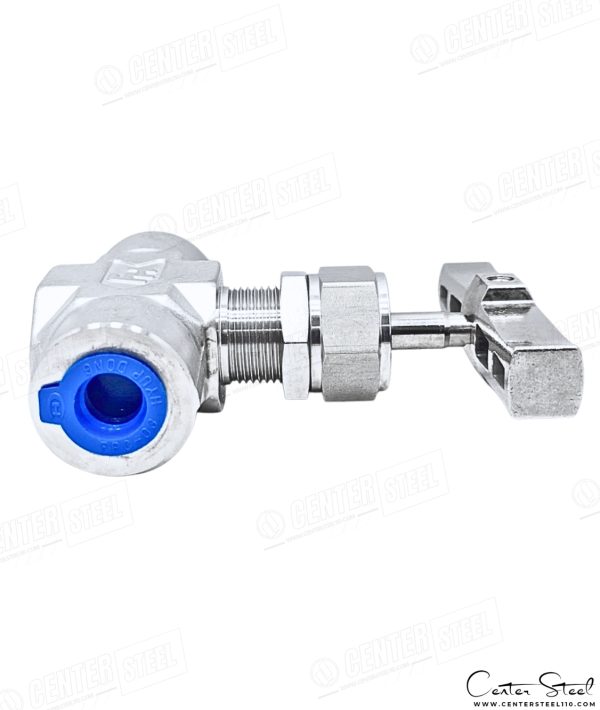

Integral Bonnet Valve NV Series Working Pressure Up to 6000/5000 PSI
شیر سوزنی یا نیدل ولو (Needle Valve) سری NV از برند Hy-Lok یکی از ولوهای دقیق و پرکاربرد در سیستمهای ابزار دقیق (Instrumentation) است که برای تنظیم، کنترل و قطع جریان گازها و مایعات فرآیندی در فشارهای بالا طراحی شده است.
این سری با طراحی Integral Bonnet (بدنه و بانت یکپارچه) ساخته شده و با ساختار فشرده، آببندی مطمئن و طول عمر بالا در سرویسهای صنعتی و آزمایشگاهی شناخته میشود.
طراحی بانت یکپارچه، خطر نشتی در محل اتصال بانت و بدنه را حذف کرده و عملکردی پایدار و ایمن در برابر ارتعاشات، تغییرات دما و شوکهای فشاری فراهم میسازد.
این ولوها در دو مدل Straight Pattern و Angle Pattern (90°) تولید میشوند و در سرویسهای ابزار دقیق، خطوط گاز صنعتی، سیستمهای نمونهبرداری و صنایع نفت و گاز کاربرد گسترده دارند.
⚙️ ویژگیهای کلیدی نیدل ولو – Needle Valve NV Series
- طراحی Integral Bonnet برای اطمینان از آببندی مطمئن و افزایش دوام در شرایط سخت کاری
- رزوههای نورد شده (Rolled Threads) برای افزایش عمر و مقاومت در برابر سایش
- قابلیت سفارش در دو الگوی Straight و Angle (90°)
- انواع اتصالات ورودی و خروجی شامل:

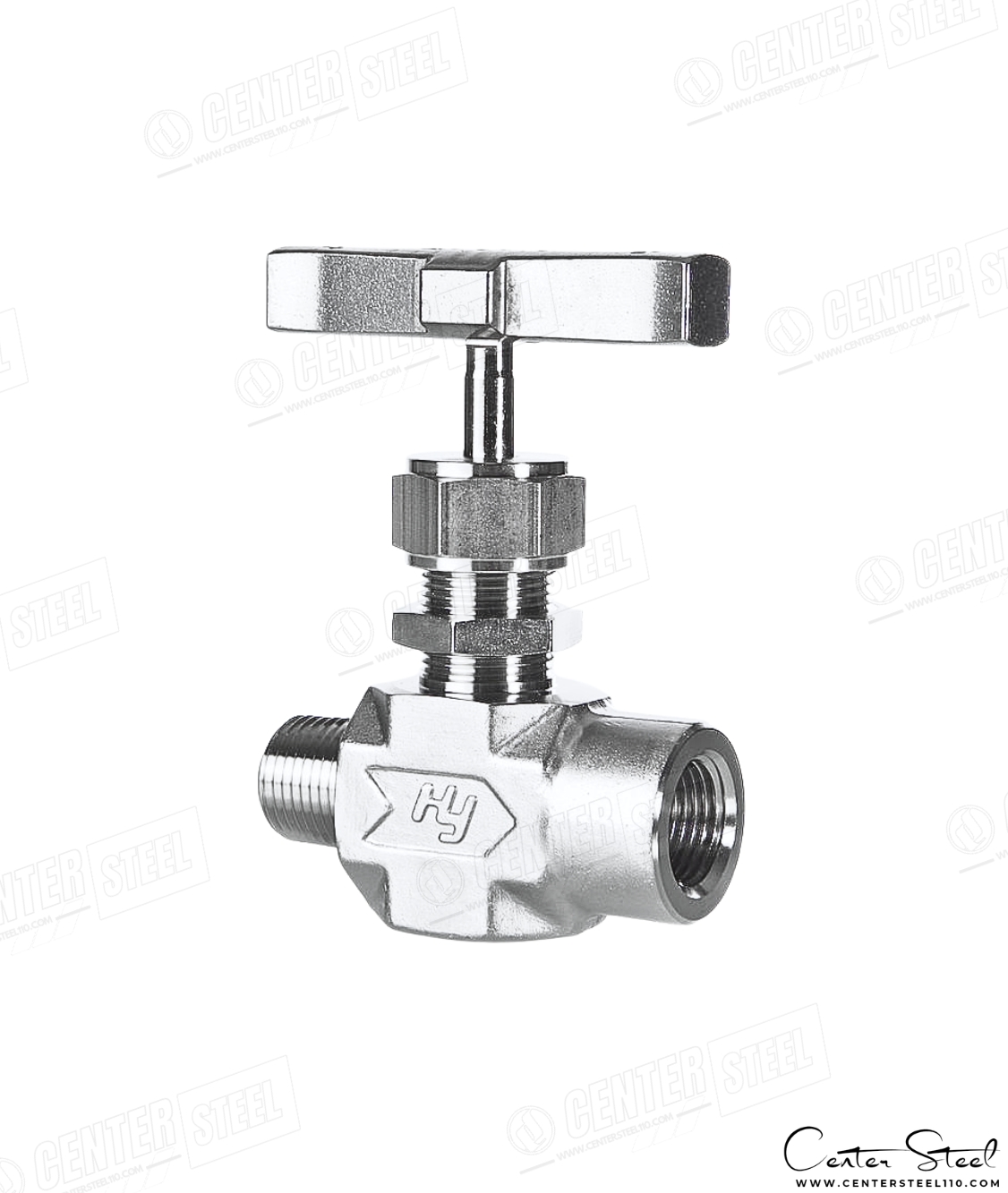

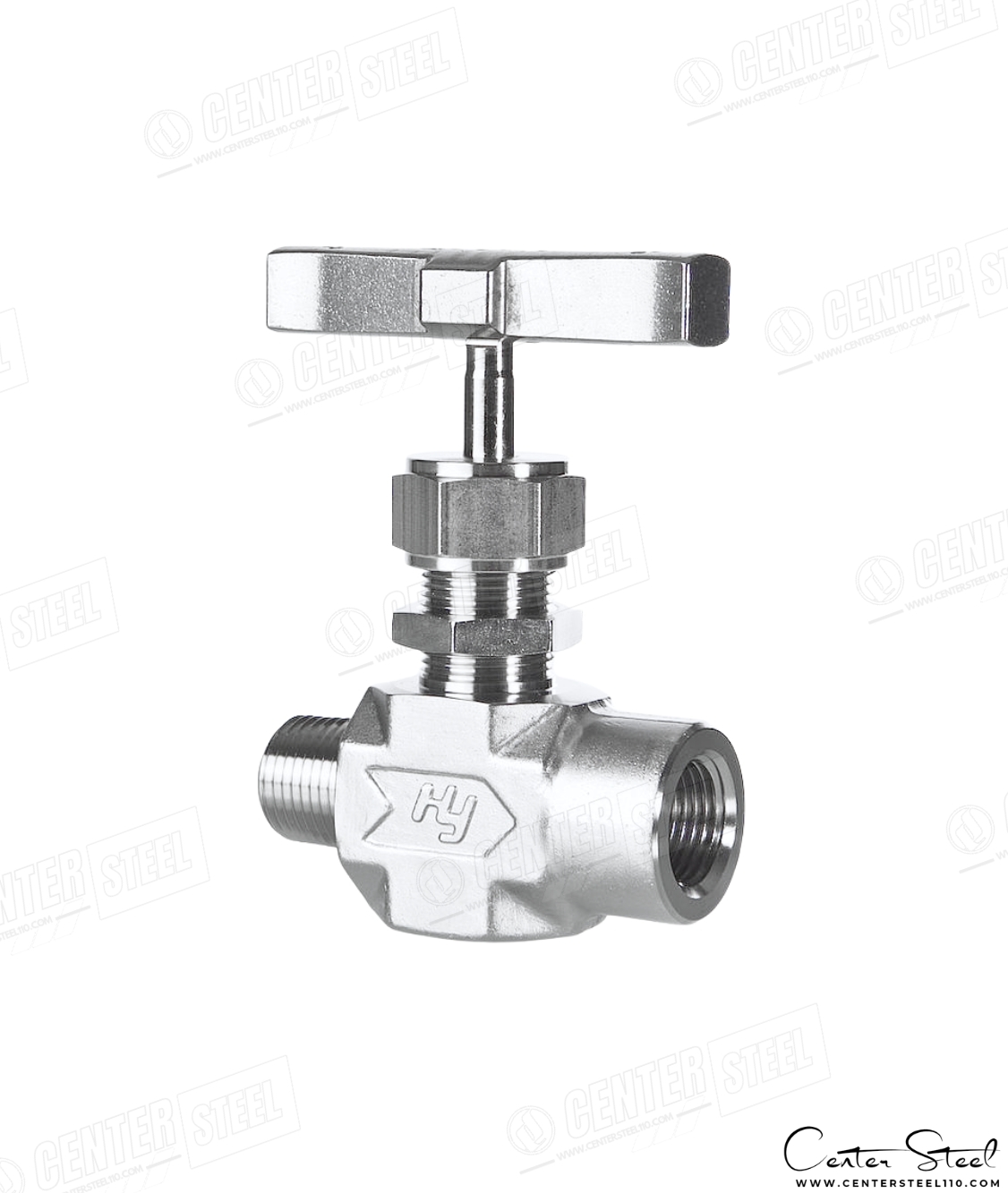

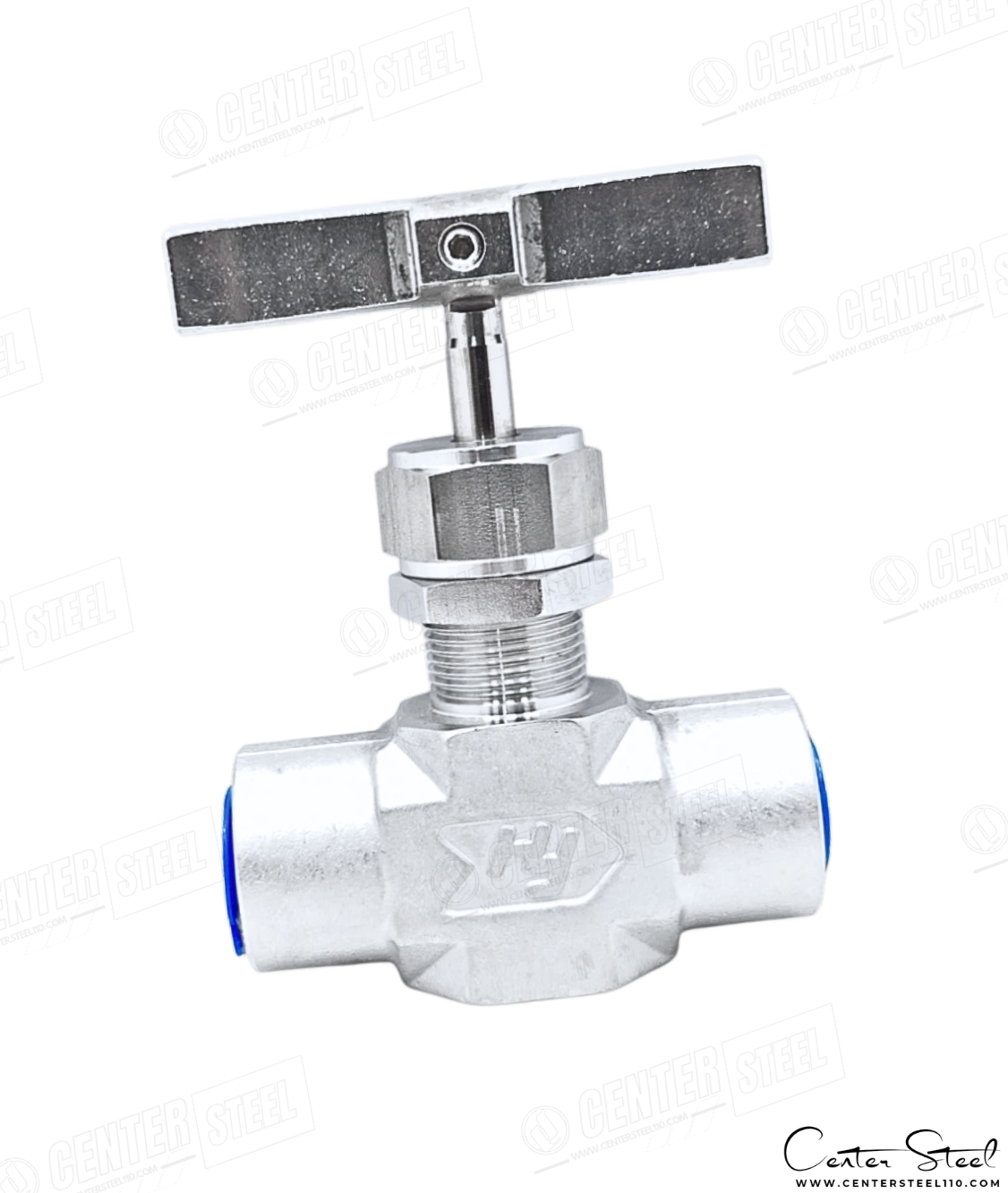

- رزوههای NPT و ISO/BSPP (Female، Male و Male/Female)

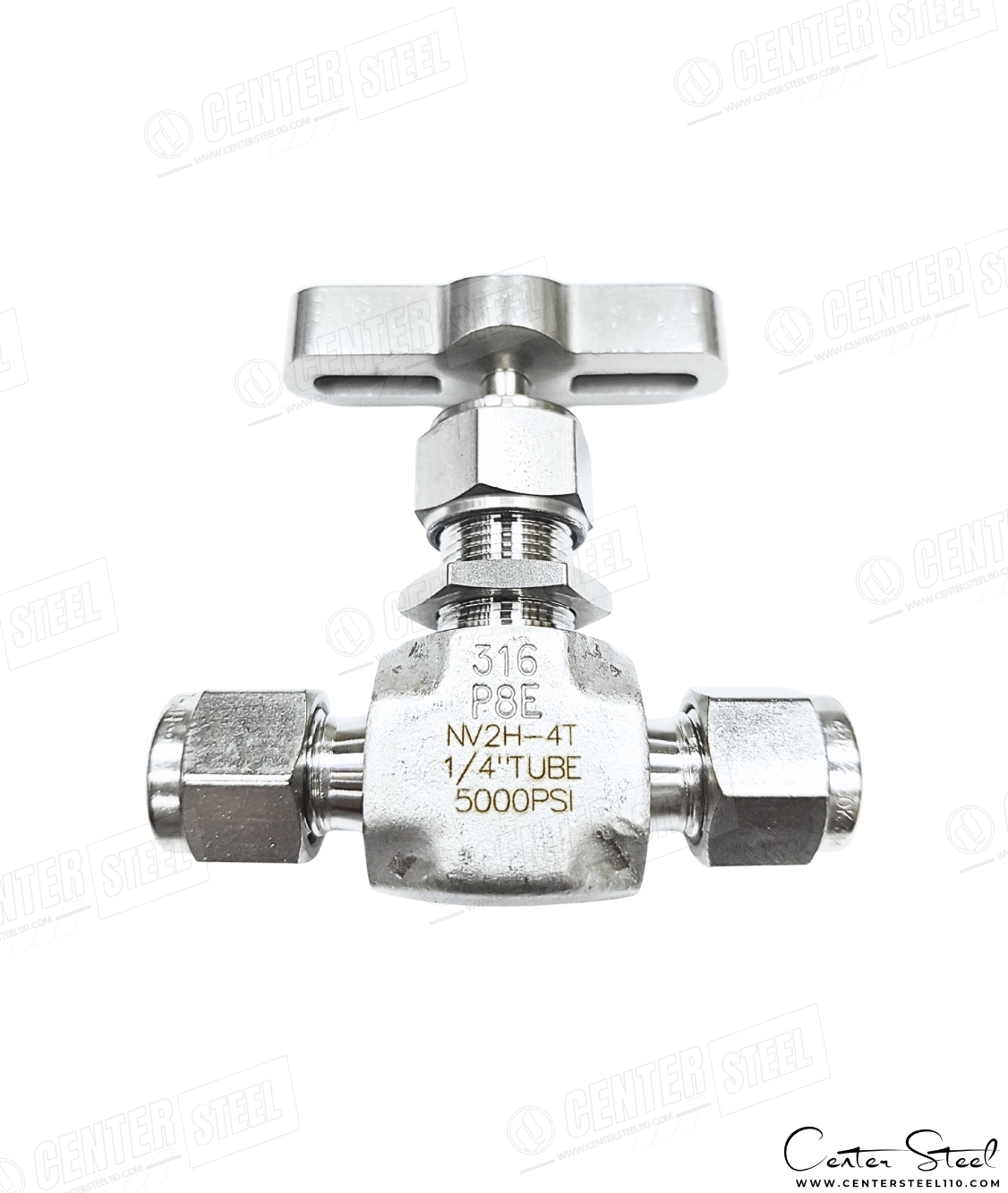

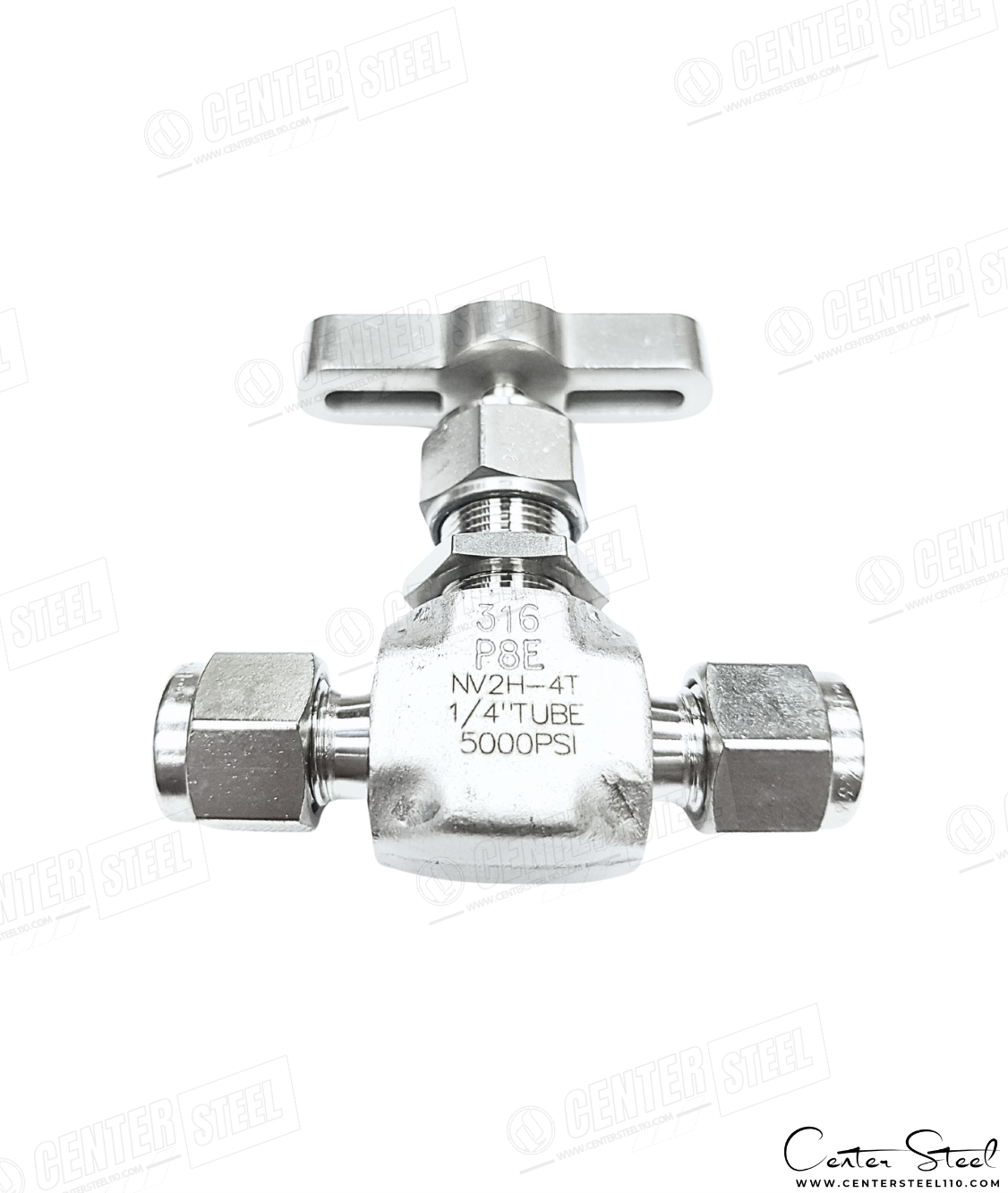

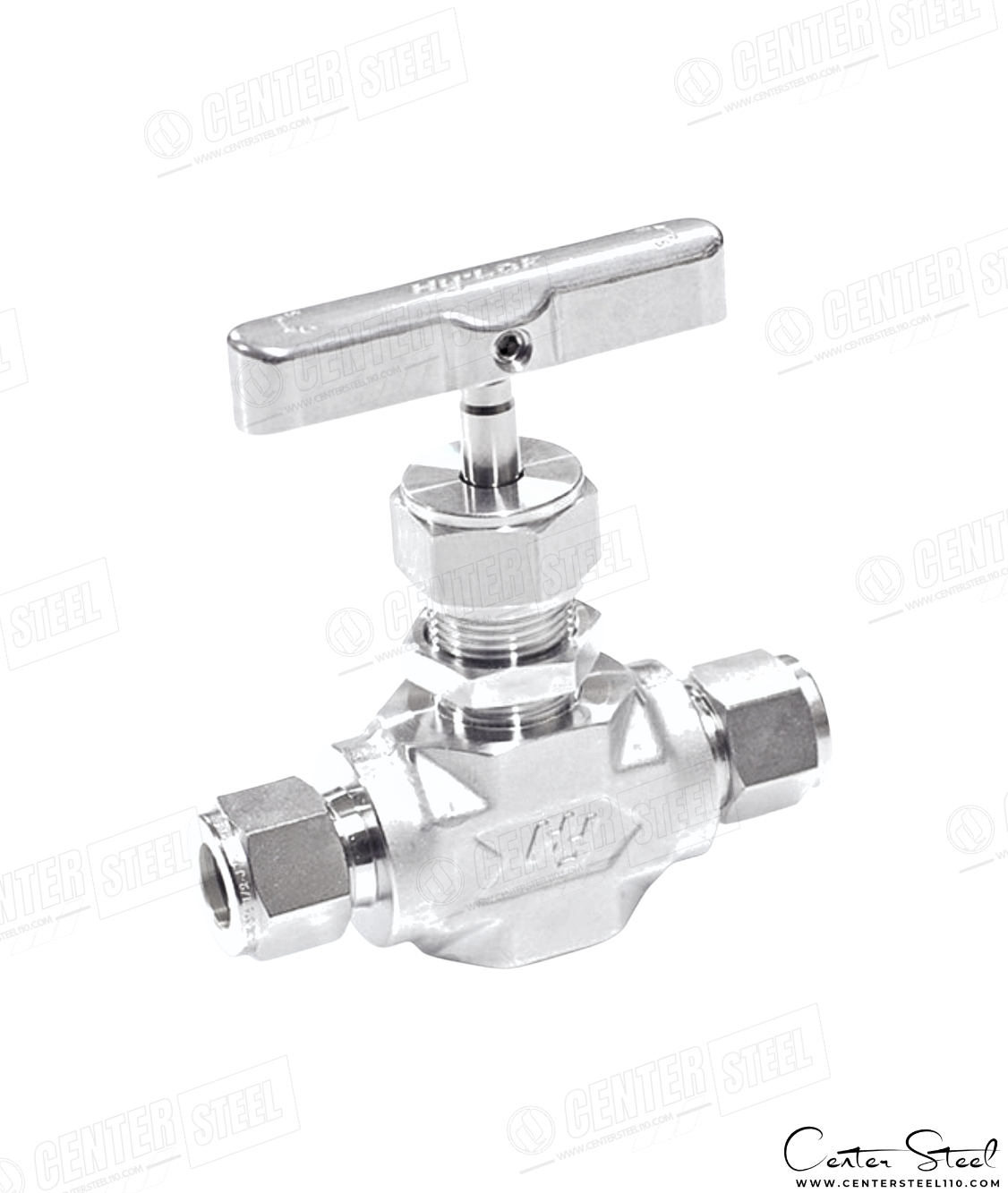

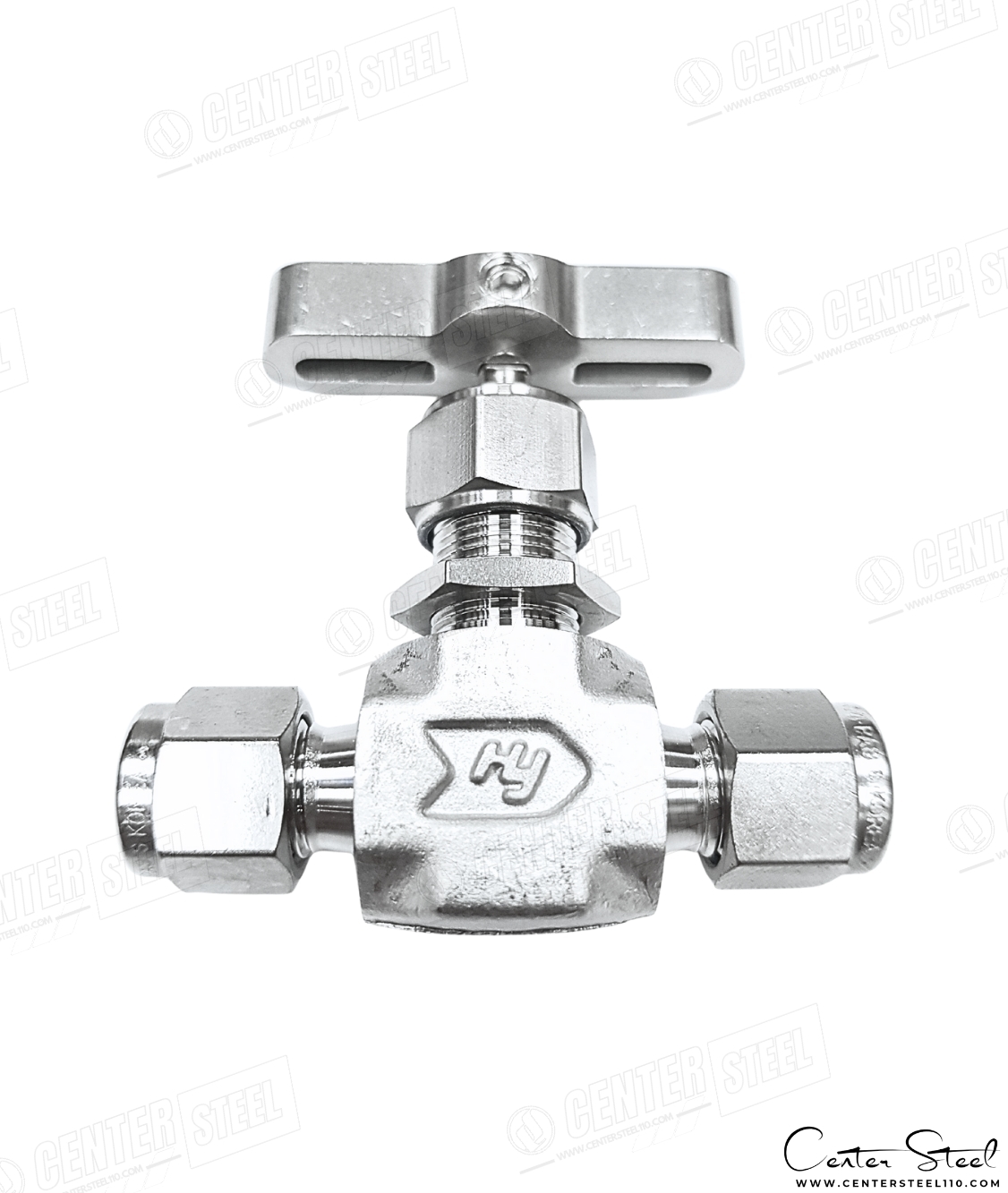

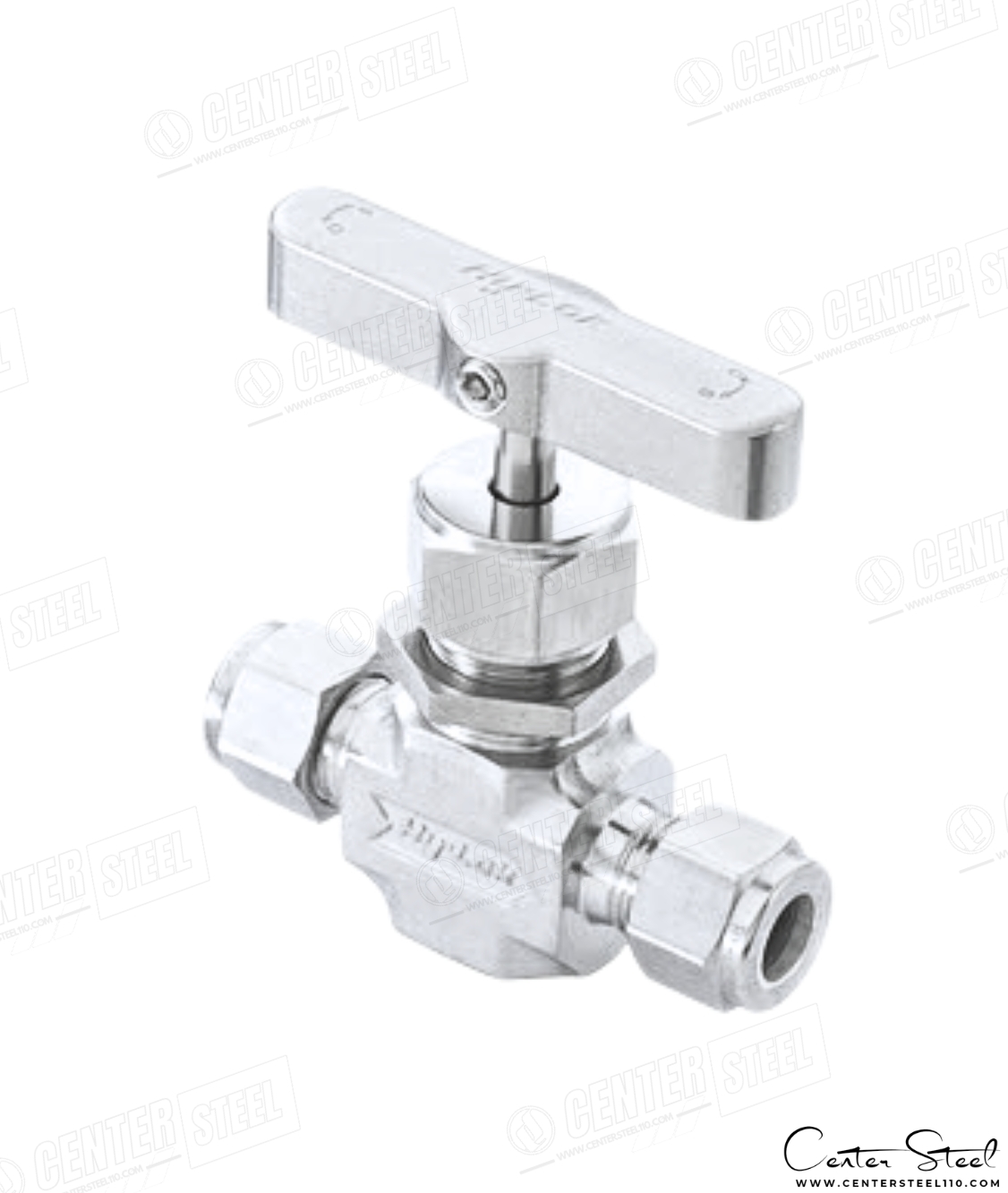

- اتصالات تیوب Hy-Lok Tube Fitting در سایزهای 3 mm تا 18 mm
- پکینگ از PTFE (استاندارد) و PEEK (اختیاری)

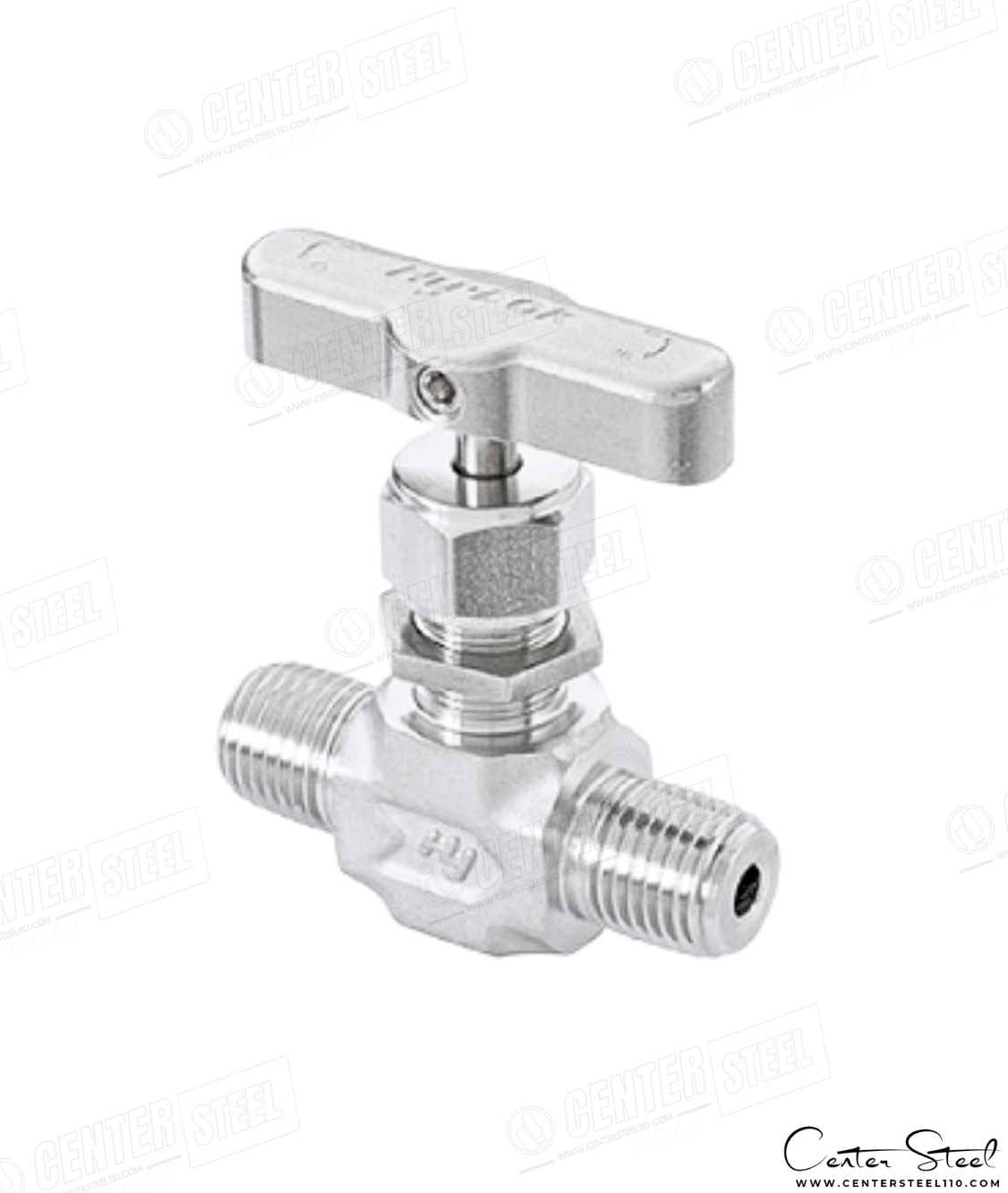

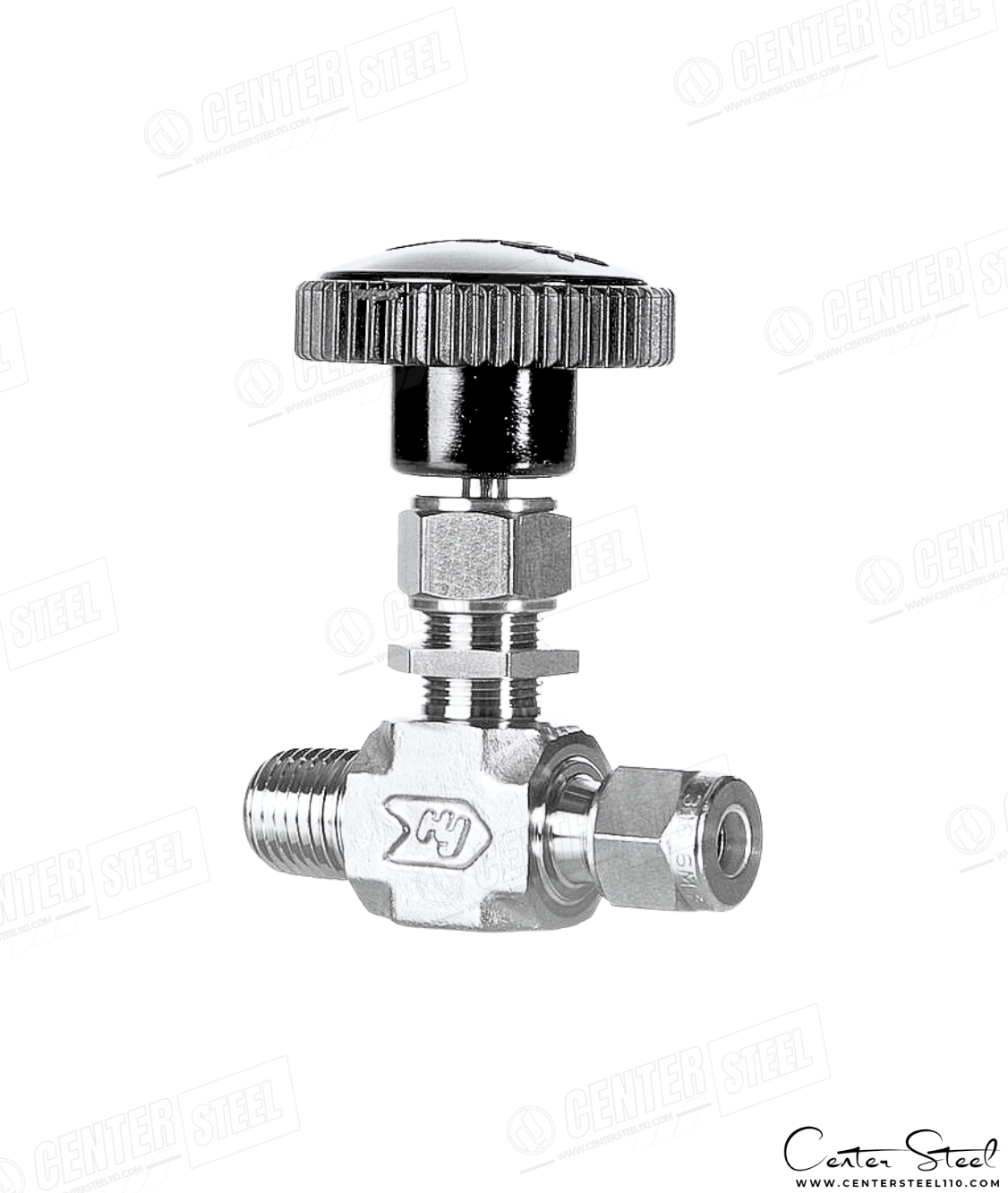

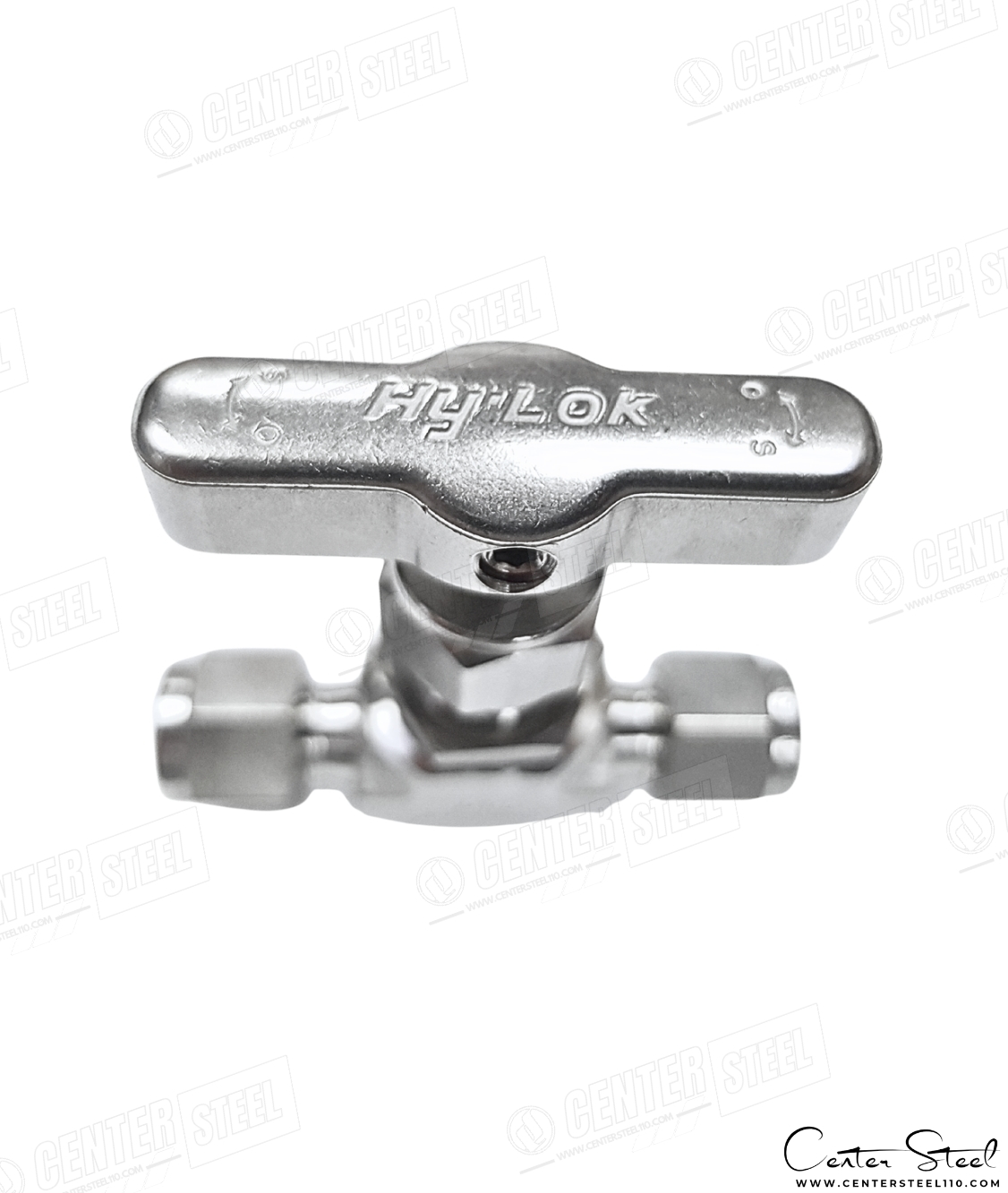

- دستههای متنوع شامل Stainless Steel Bar Handle و Black Phenolic Knob Handle
- سیستم Live-Loaded Packing (اختیاری) برای پایداری طولانیمدت در سرویسهای پرتکرار
- تحمل فشار تا 6000 psi (413 bar) در بدنههای استنلس استیل و آلیاژ 400
- محدوده دمایی ۵۴- درجه سانتیگراد الی ۲۳۲ درجه با تجهیز PTFE Packing و حداکثر ۳۱۵ درجه سانتیگراد با PEEK Packing
📊 جدول مشخصات فنی نیدل ولو Needle Valve NV Series
| ویژگی | توضیحات |
|---|---|
| حداکثر فشار کاری (Working Pressure) | 5000Psi@100°F 6000Psi@100°F |
| محدوده دمای کاری (Temperature Range) |
|
متریال بدنه (Body Material) | استنلس استیل SS316 Forged (Alloys مانند Monel 400، Hastelloy C-276، Inconel 625 به صورت سفارشی) |
| متریال پکینگ (Packing Material) | PTFE (استاندارد) PEEK (سفارشی) |
| الگوی بدنه (Body Pattern) | Angle Pattern Straight Pattern |
| نوع اتصال (End Connection) | Female / Male / Male-Female NPT، ISO (BSPP)، و Tube Fitting |
| نوع نوک استم (Stem Tip) | Vee / Regulating / Soft Seat (PCTFE) |
| ضریب جریان (Flow Coefficient, Cv) | از 0.09 تا 1.80 بسته به سایز و نوع استم |
| سایز دهانه (Orifice) | از 0.08 تا 0.375 inch (2 mm – 9.5 mm) |
| استاندارد تمیزکاری و تست | نیتروژن تا 1000Psi و تست هیدرواستاتیک تا 1.5 برابر فشار کاری |
🧪 انواع نوک استم (Stem Tip) و کاربرد Needle Valve SN Series
| نوع استم (Stem Tip) | کاربرد (Application) |
|---|---|
| Vee Tip | آببندی فلز به فلز برای فشار بالا و سرویس عمومی |

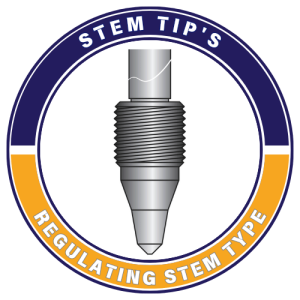

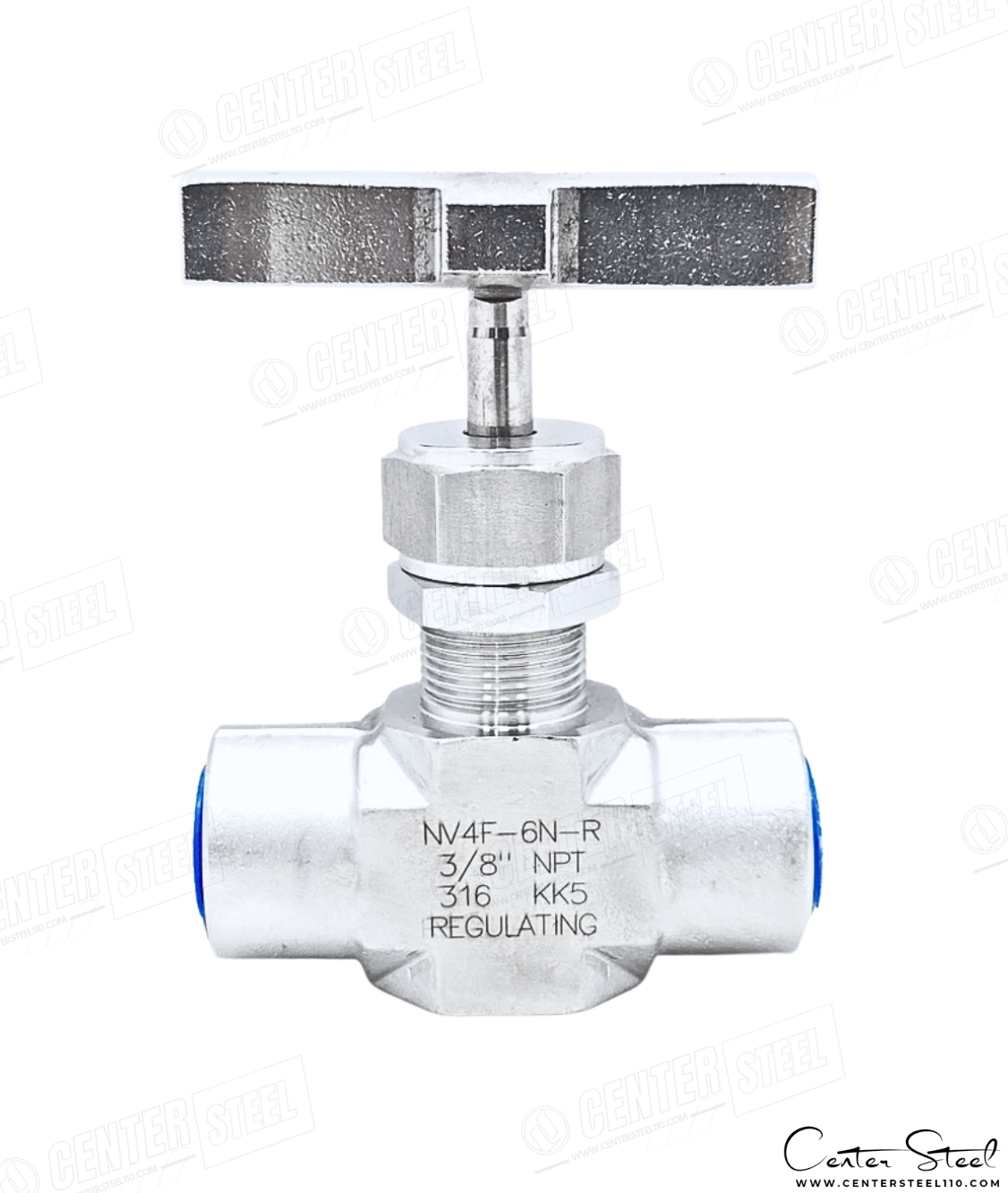

| Regulating Tip | تنظیم دقیق نرخ جریان در خطوط ابزار دقیق |
| Soft Seat Tip (PCTFE) | مناسب برای قطعووصلهای مکرر و سرویسهای گاز خالص و خلأ |
🌡️ جدول فشار – دما (Pressure-Temperature Ratings)
| Material | Packing | حداکثر فشار کاری @ 70 °F | حداکثر دما (°C) |
|---|---|---|---|
| SS316 | PTFE | 6000 psi (413 bar) | 232°C (450 °F) |
| SS316 | PEEK | 3760 psi (259 bar) | 315°C (600 °F) |
| Brass | PTFE | 3000 psi (206 bar) | 204°C (400 °F) |
| Alloy 400 | PTFE | 5000 psi (344 bar) | 260°C (500 °F) |
| Carbon Steel | PTFE | 5230 psi (360 bar) | 204°C (400 °F) |
📈 نمودار ظرفیت جریان (Flow Coefficient – Cv)
- Cv متناسب با سایز و نوع استم از 0.09 تا 1.80 متغیر است.
- مدلهای NV 1 ~ 4 Series با Vee Tip یا Soft Seat Tip دارای نمودار جریان یکنواخت و خطی هستند.
- مدلهای با Regulating Tip کنترل دقیقتر دبی در نواحی کمجریان را ارائه میدهند.
💡 مزایای فنی
✔ طراحی Integral Bonnet برای افزایش ایمنی و حذف احتمال نشتی
✔ رزوههای نوردی برای افزایش عمر مفید ولو
✔ عملکرد نرم و دقیق استم با دسته استنلس استیل
✔ تست ۱۰۰٪ نشتی با نیتروژن و تست هیدرواستاتیک تا ۱٫۵ برابر فشار کاری
✔ گزینههای Soft Seat برای آببندی بدون نشتی در سرویسهای گازی
✔ مقاوم در برابر خوردگی و سازگار با استاندارد NACE MR0175 / MR-0103
✔ تمیزکاری ویژه برای سرویس گاز ترش و اکسیژن (اختیاری)
🏭 کاربردهای نیدل ولو Hy-Lok NV Series
- سیستمهای ابزار دقیق (Instrumentation Lines)
- صنایع نفت، گاز و پتروشیمی
- سیستمهای نمونهبرداری و تست فشار
- خطوط گاز صنعتی، اکسیژن، نیتروژن و هیدروژن
- تجهیزات آزمایشگاهی و فرآیندهای شیمیایی
- واحدهای کنترلی و مدارهای ایمنی فرآیند
🔧 نکات نصب و نگهداری
- مسیر لوله قبل از نصب باید تمیز و عاری از ذرات جامد باشد.
- در هنگام مونتاژ از گشتاور بیش از حد خودداری شود.
- از پکینگها و اورینگهای اصلی Hy-Lok استفاده گردد.
- در سرویس گاز ترش یا اکسیژن از مدل با SOG Cleaning Option استفاده شود.
- شیر بهصورت منظم بازبینی و در صورت نیاز پکینگها تعویض شوند.
- هنگام باز و بسته کردن ولو، حرکت دسته باید نرم و بدون شوک انجام شود.
⚠️ نکات تشخیص ولو اصل Hy-Lok
- حک لوگوی Hy-Lok® روی بدنه به صورت برجسته و حک لیزری پارتنامبر ، اطلاعات فنی و شماره رهگیری
- بدنه سندبلاست و فورجشده با سطح صیقلی و وزن محسوس نسبت به مدلهای تقلبی
- دستههای استنلس استیل یا فنولیک اصل با کیفیت بالا با لوگوی برجسته برند
- تست عملکرد روان و بدون لقی در استم
- پکینگ و سیت از جنس PTFE / PEEK / PCTFE ساخت کره جنوبی
💡 توصیه حرفهای
هیچگاه کیفیت را فدای قیمت نکنید چرا که هزینه های ناشی از یک حادثه جانی و مالی غیر قابل جبران میباشد.
- برای سرویسهایی با تغییرات دمایی زیاد، از پکینگ PEEK استفاده کنید تا پایداری آببندی در دمای بالا حفظ شود.
در خطوط گازی با لرزش زیاد، مدل Live-Loaded Packing System (FE Option) توصیه میشود.
در سیستمهای اکسیژن یا گاز ترش، حتماً از تمیزکاری و بستهبندی ویژه SOG Option (Oxygen Service Cleaning) بهره بگیرید. - انتخاب نوع Stem و پکینگ (PTFE و PEEK ) باید بر اساس نوع سیال و دما و فشار کاری انجام شود.
- از نمونههای بدون برند یا فاقد تست نشتی اجتناب نمایید.
