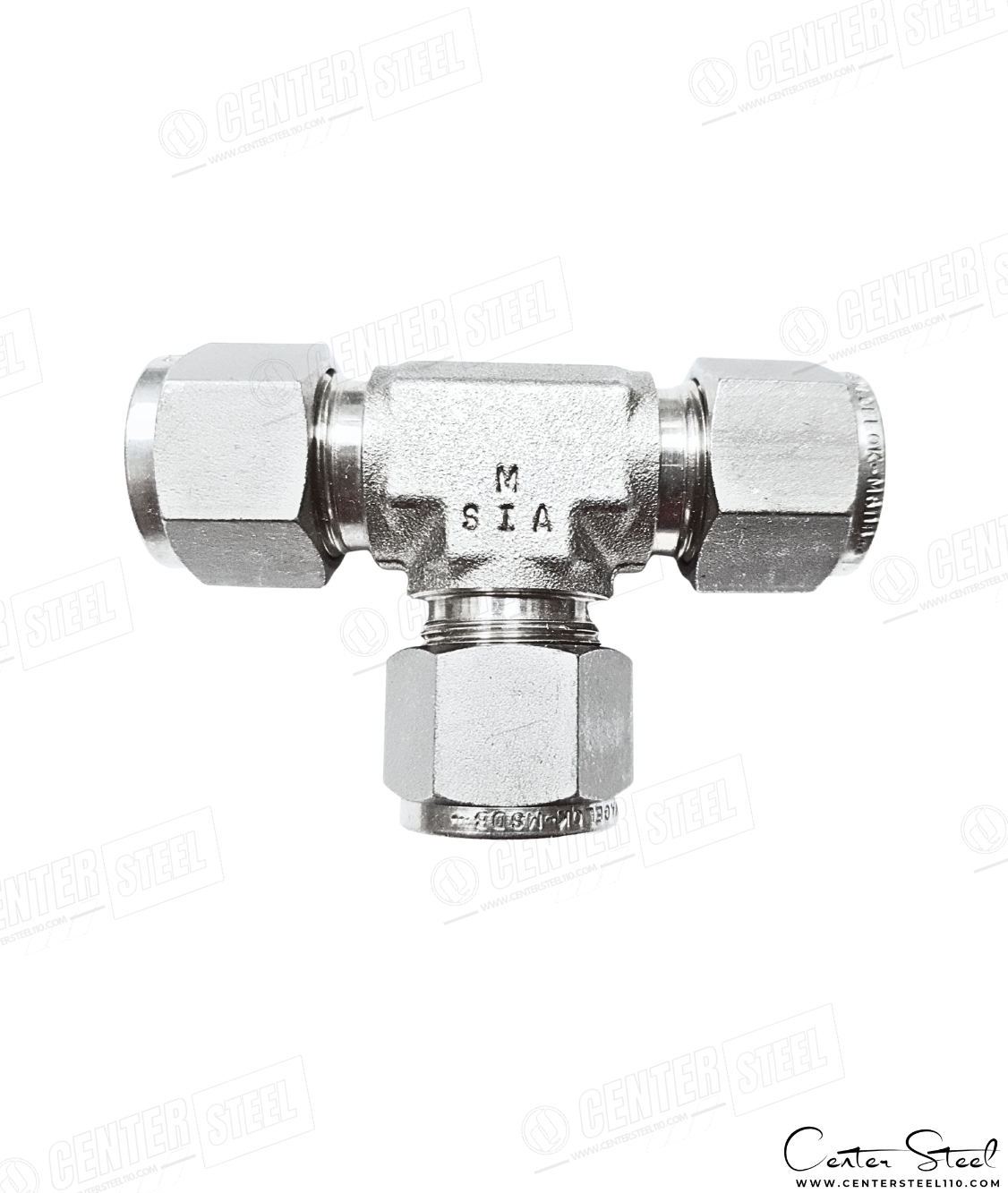

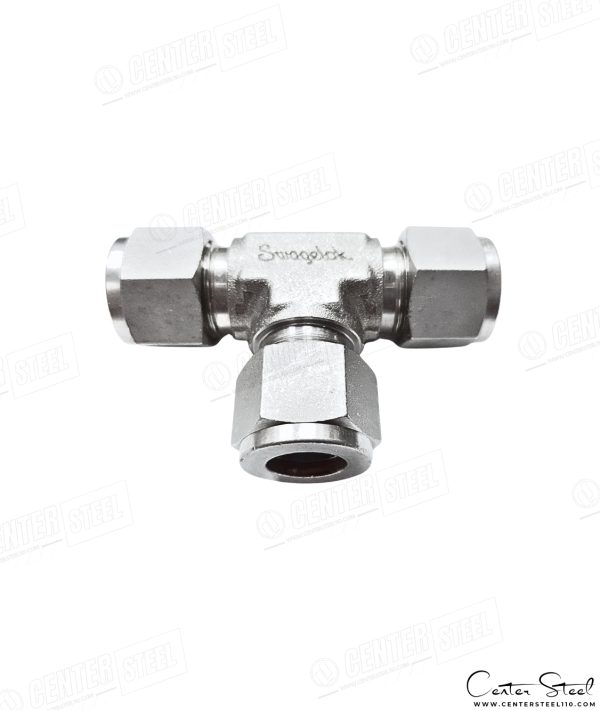

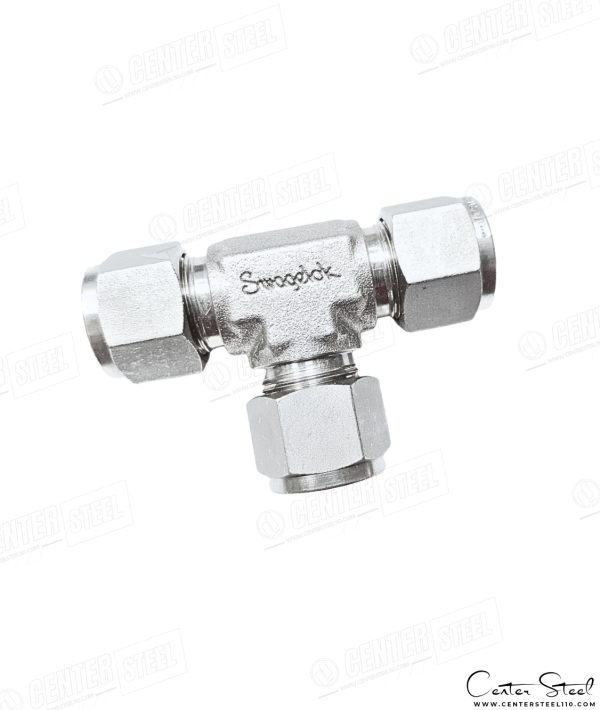

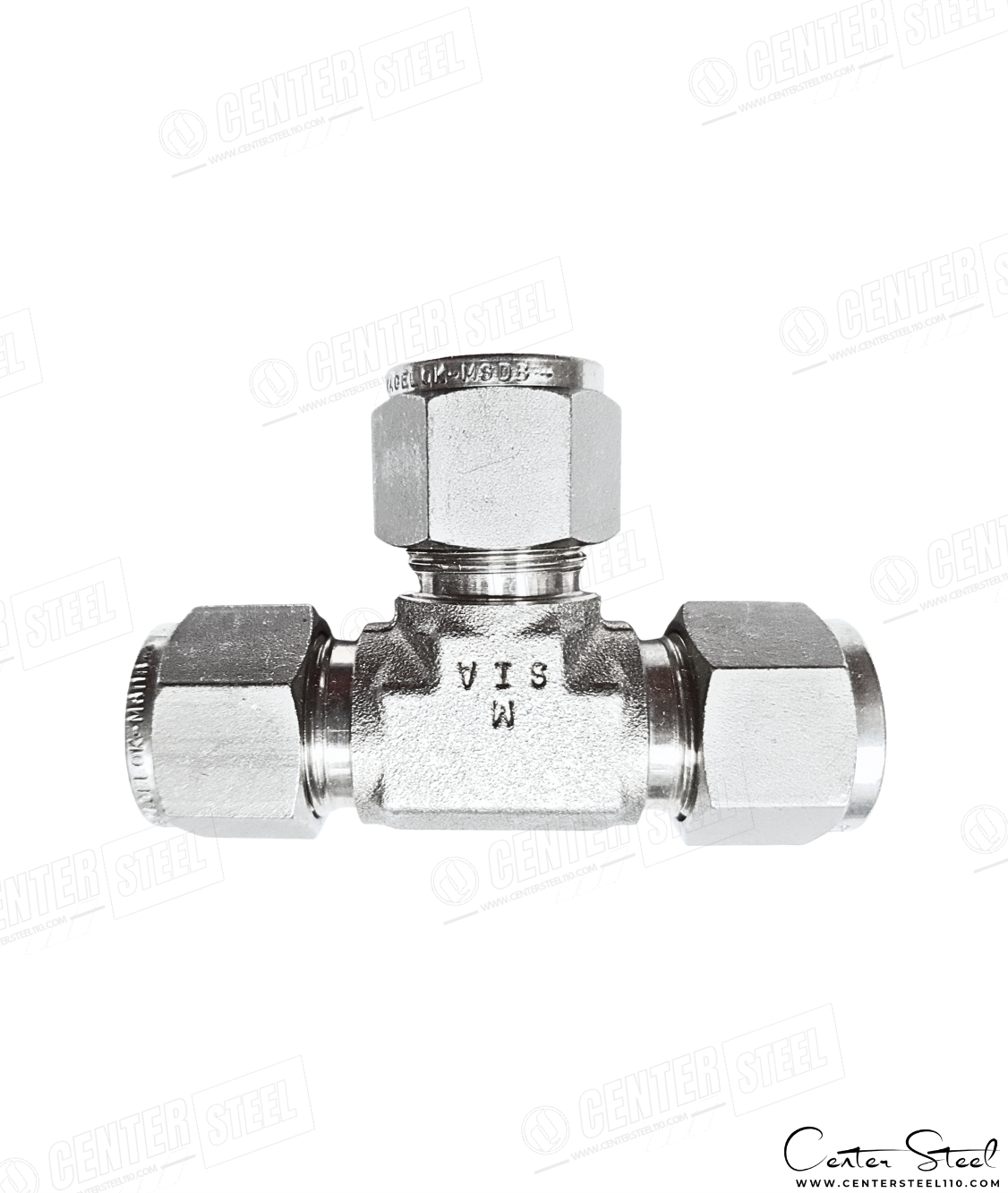

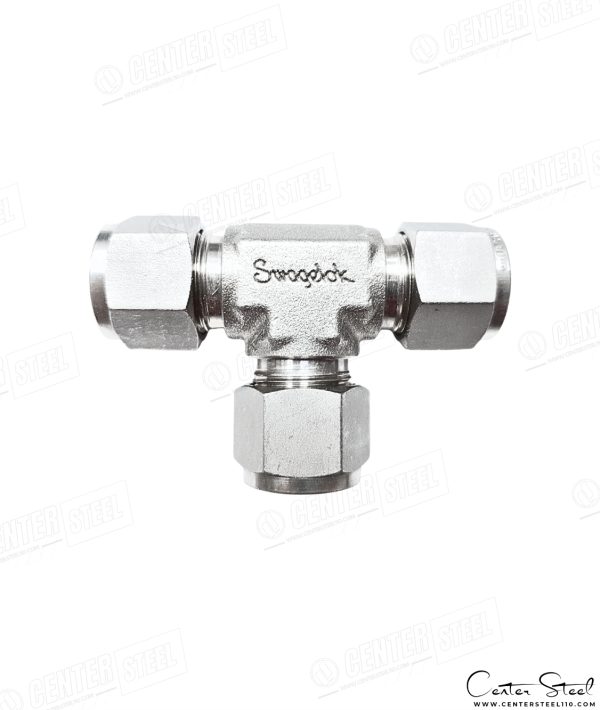

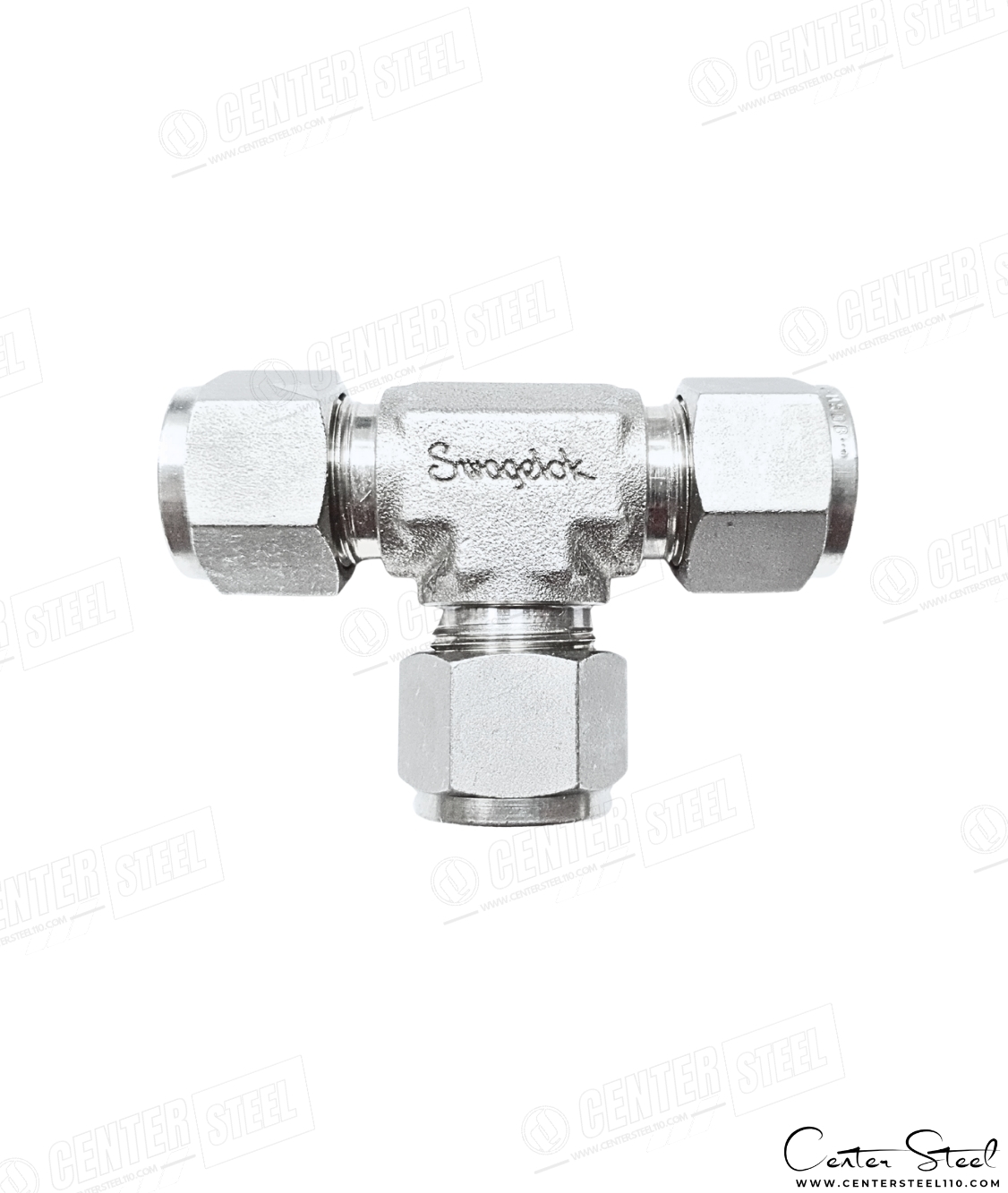

یونیون تی مونل (Monel Union Tee) یا سهراهی سهسر مهره، از اتصالات حیاتی در سیستمهای تیوبینگ ابزار دقیق است که برای انشعابگیری ایمن و مقاوم در محیطهای بسیار خورنده طراحی شده است.
این اتصال با بهرهگیری از سیستم فیتینگ Double Ferrule Tube Fitting، قابلیت ایجاد یک انشعاب T شکل بین سه تیوب را فراهم میکند و بهویژه برای سیالات خورنده مانند اسیدها، بخارات شور، آب دریا، و گازهای صنعتی بسیار مناسب است.
ساختار دقیق و مقاوم این اتصال موجب میشود که در شرایط کاری سخت، فشارهای بالا و دماهای متغیر، عملکردی پایدار، بدون نشتی و قابل اطمینان داشته باشد.
یونیون تی مونل با تکیه بر خاصیت ضدخوردگی بالای آلیاژ Monel 400 (Ni-Cu Alloy)، انتخابی ایدهآل برای صنایع دریایی، نفت و گاز، شیمیایی و سیستمهای ابزار دقیق در محیطهای تهاجمی به شمار میآید.
در این اتصال، روش آببندی بهصورت فلز به فلز (Metal-to-Metal Seal) و با مکانیزم فرول دوبل انجام میشود که امکان مونتاژ و دمونتاژ مکرر بدون کاهش کیفیت آببندی را فراهم میسازد.
بدنه این اتصال از مونل فورج شده Alloy 400 (مطابق ASTM B564/B366) تولید شده و مقاومت بینظیری در برابر اسیدهای هیدروفلوریک، هیدروکلریک رقیق، سولفوریک و قلیاییها دارد.
⚙️ ویژگیهای کلیدی یونیون تی مونل 400
- انشعاب مستقیم و ایمن از خطوط تیوب بدون نیاز به جوشکاری
- طراحی سهراهی T مساوی برای تقسیم یا ادغام جریان سیال
- متریال بدنه: Monel 400 فورجشده – ASTM B564/B366
- مهره اتصال: Monel 400 – ASTM B164 با پوشش نقره داخلی (Silver Plating – ASTM B700) برای کاهش اصطکاک و جلوگیری از گالینگ
- فرولها: Monel 400 – عملیات Cold Worked با Solution Annealing برای افزایش دوام و بهبود آببندی
- مقاومت بسیار بالا در برابر خوردگی ناشی از آب شور، بخارات نمکی، اسیدها و قلیاها
- طراحی Double Ferrule برای آببندی کامل و قابل اطمینان در شرایط فشار و دمای بالا
- فشار کاری از 2000Psi تا 10000Psi (بسته به سایز و شرایط کاری)
- محدوده دمای کاری: از ۱۹۸- تا ۴۲۶ درجه سانتیگراد
- مناسب برای محیطهای دارای کلراید، گاز سولفید هیدروژن (H₂S) و محیطهای زیر دریا
- قابلیت استفاده مجدد، نصب سریع و بدون جوش یا رزوه
- تولید بر اساس استانداردهای بینالمللی ASME B31.3، ASTM، MSS-SP-99
🔹 پوشش نقره داخل مهره (Silver Plating)
- پوشش نقره داخلی مهره باعث کاهش اصطکاک و جلوگیری از Galling در فشارهای بالا میشود.
- این پوشش بهصورت یکنواخت طبق استاندارد ASTM B700 – Silver Coating اجرا میشود و دوام و روانکاری مهره و فرول را تضمین میکند.
🔹 عملیات سختکاری و آنیل فرولها
- فرولهای مونل با عملیات Cold Work & Solution Annealing ساخته میشوند تا استحکام بالا و انعطاف مناسب در برابر ارتعاش و فشار داشته باشند.
- طراحی بکفرول باعث انتقال یکنواخت نیرو به عقب و جلوگیری از شلشدن در سیستمهای لرزشی میشود.
- سختی سطحی طبق تست راکول در محدوده HRB 80–85 تنظیم میشود تا ضمن مقاومت بالا، قابلیت آببندی فلز به فلز حفظ گردد.
📊 جدول مشخصات فنی یونیون تی مونل Alloy 400
| ویژگی | توضیح فنی |
|---|---|
| نوع اتصال (Fittings Type) | Union Tee – Double Ferrule |
| متریال بدنه (Body Material) | Monel Alloy 400 Forged – ASTM B564/B366 |
| متریال مهره (Nut Material) | Monel 400 – ASTM B164 + Silver Plated |
| متریال فرولها (Ferrules Material) | Monel 400 – Cold Worked & Annealed |
| محدوده سایز بندی (Fractional O.D Range) | 1/8″ ~ 1″ |
| رنج فشار کاری (Working Pressure Range) | 2000Psi ~ 10000Psi (وابسته به سایز و دما) |
| محدوده دمای کاری (Working Temp Range) | -198°C to 426°C (-324°F to 800°F) |
| نوع آببندی (Sealing Type) | Metal-to-Metal Seal |
| استانداردها (Standards) | ASME B31.3, ASTM B366/B564, MSS-SP-99 |
| برندهای معتبر (Brands) | Swagelok، Parker، S-LOK، Dk-Lok، Hy-Lok |
🧪 کاربردهای یونیون تی مونل – Monel Union Tee
- سیستمهای ابزار دقیق و فرآیندی در محیطهای خورنده
- صنایع دریایی، آبشیرینکنها و خطوط انتقال آب شور
- صنایع نفت، گاز، پتروشیمی و پالایشگاهها
- سیستمهای گازهای صنعتی مانند هیدروژن، اکسیژن و بخارات خورنده
- تجهیزات فشار بالا و تست صنعتی
- صنایع دارویی و آزمایشگاهی در محیطهای کلرایدی
- خطوط گاز H₂S و فرآیندهای سولفیدی
- سیستمهای برودتی و خلأ (Cryogenic & Vacuum Applications)
نکات نصب و نگهداری
- تیوب باید تمیز و بدون پلیسه باشد تا آببندی کامل تضمین شود.
- در مونتاژ اولیه، مهره را تا تماس با فرول بسته و سپس با گشتاور استاندارد سفت کنید.
- از سفتکردن بیش از حد پرهیز شود؛ گشتاور صحیح عمر مفید اتصال را افزایش میدهد.
- در محیطهای خورنده، بازبینی دورهای جهت اطمینان از سلامت رزوهها و فرولها توصیه میشود.
- از ابزار مناسب ضد جرقه (Non-Sparking Tools) در محیطهای خطرناک استفاده شود.
⚠️ نکات طلایی برای تشخیص اتصال اصلی از تقلبی
❌ استفاده از اتصالات فیک در سیستمهای ابزار دقیق بهمعنای خطر نشتی، خوردگی سریع و حادثه جدی است.
قبل از خرید، به موارد زیر توجه کنید:
۱- مارکینگ و برند معتبر
- برندهای اصلی مانند Swagelok ، Parker نام برند، سایز و گرید آلیاژ (Monel 400) را روی بدنه، مهره و فرول حکاکی میگردد.
- محصولات فیک معمولاً فاقد مارکینگ برجسته یا دارای حکاکی بیکیفیت هستند.
۲- رنگ و بافت سطح
- بدنه مونل اصل دارای سطح نقرهای مایل به خاکستری یکنواخت و صیقلی است.
۳- متریال واقعی
- مونل ۴۰۰ دارای خاصیت مغناطیسی بسیار ضعیف و چگالی بالا است.
۴- پوشش نقره باکیفیت
- در محصول اصل، پوشش نقره داخل مهره یکدست و درخشان است، در حالی که در نمونه فیک بهصورت لکهای و نازک دیده میشود.
💡 توصیه حرفهای
- هیچگاه کیفیت را بر قیمت الویت ندهید چرا که هزینه های مالی و جانی ناشی از حوادث غیر قابل جبران هستند
- همیشه ابعاد و مشخصات فنی را با کاتالوگ اصلی تطبیق دهید.
- از خرید قطعات فاقد استاندارد و برند خودداری کنید.
- در سیستمهای بحرانی، تنها از برندهای معتبر استفاده کنید تا از ریسک نشتی، توقف خط و هزینههای سنگین تعمیرات جلوگیری شود.
🌐 منابع و لینکهای مفید
- جهت دسترسی به اطلاعات بیشتر به صفحه کاتالوگها مراجعه فرمایید.
- جهت استعلام قیمت با ما در تماس باشید.
- جهت مشاهده محصولات مشابه کلیک فرمایید.
برندهای معتبر تولیدکننده:
- SWAGELOK ساخت آمریکا
- PARKER ساخت آمریکا و انگلیس
- HOKE ساخت آمریکا
- S-LOK / HANSUN ساخت کره جنوبی
