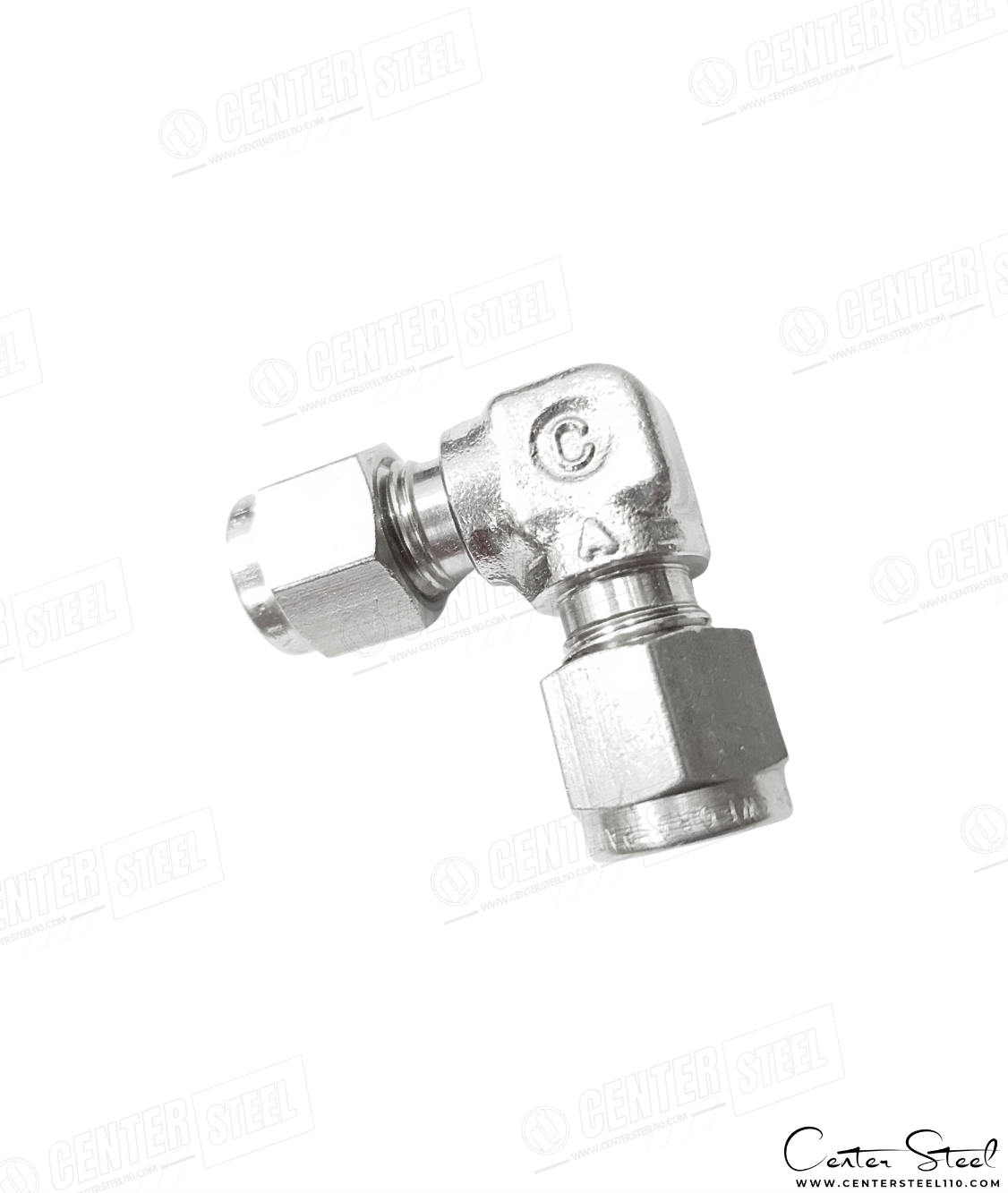

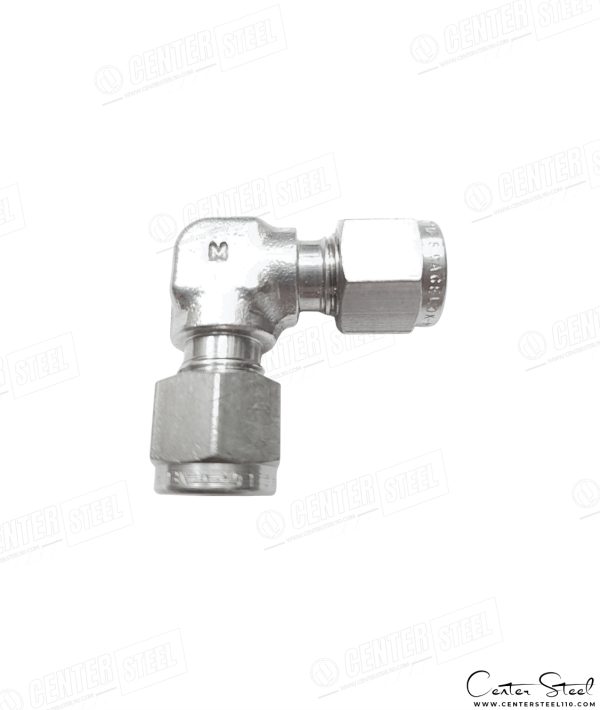

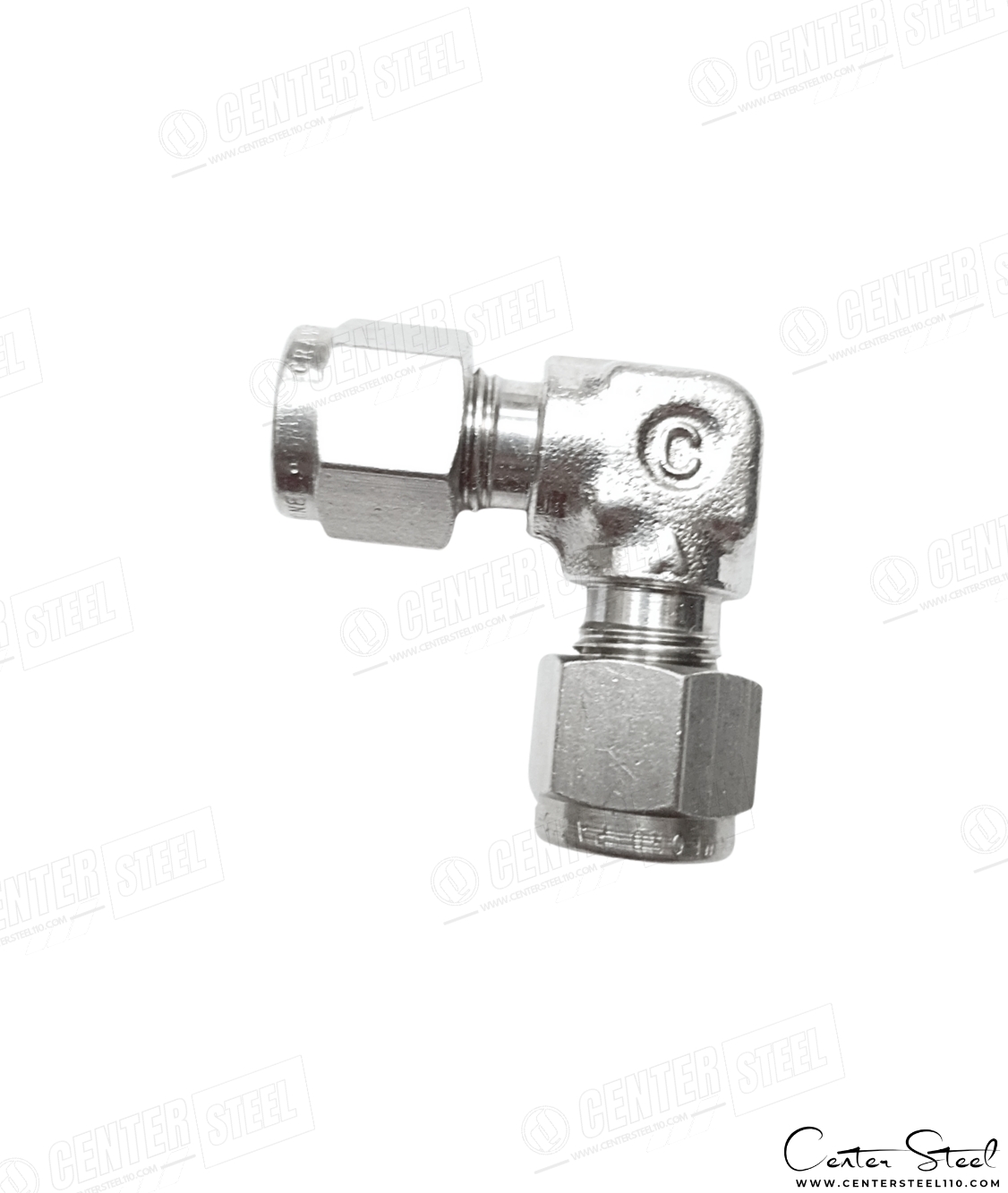

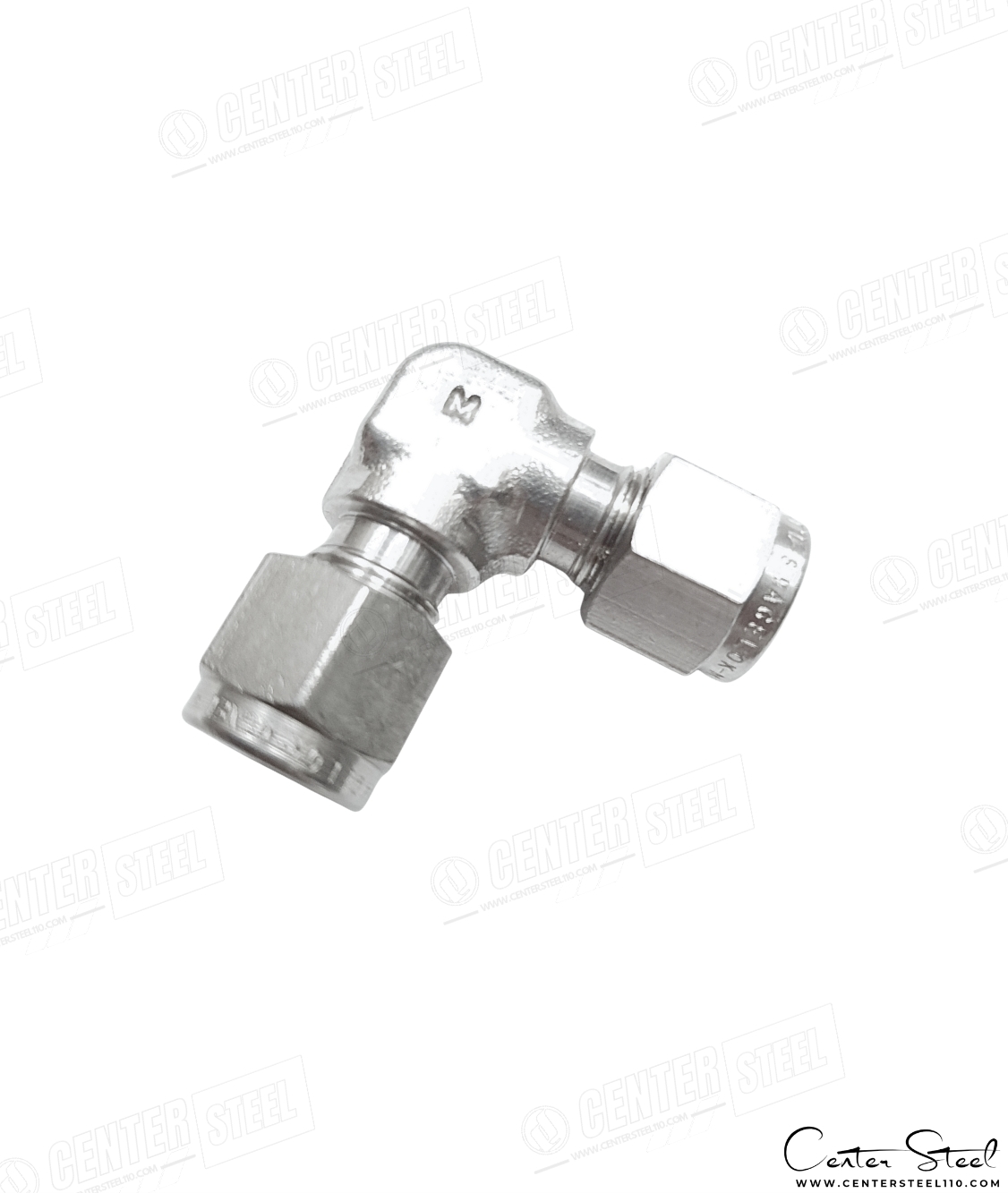

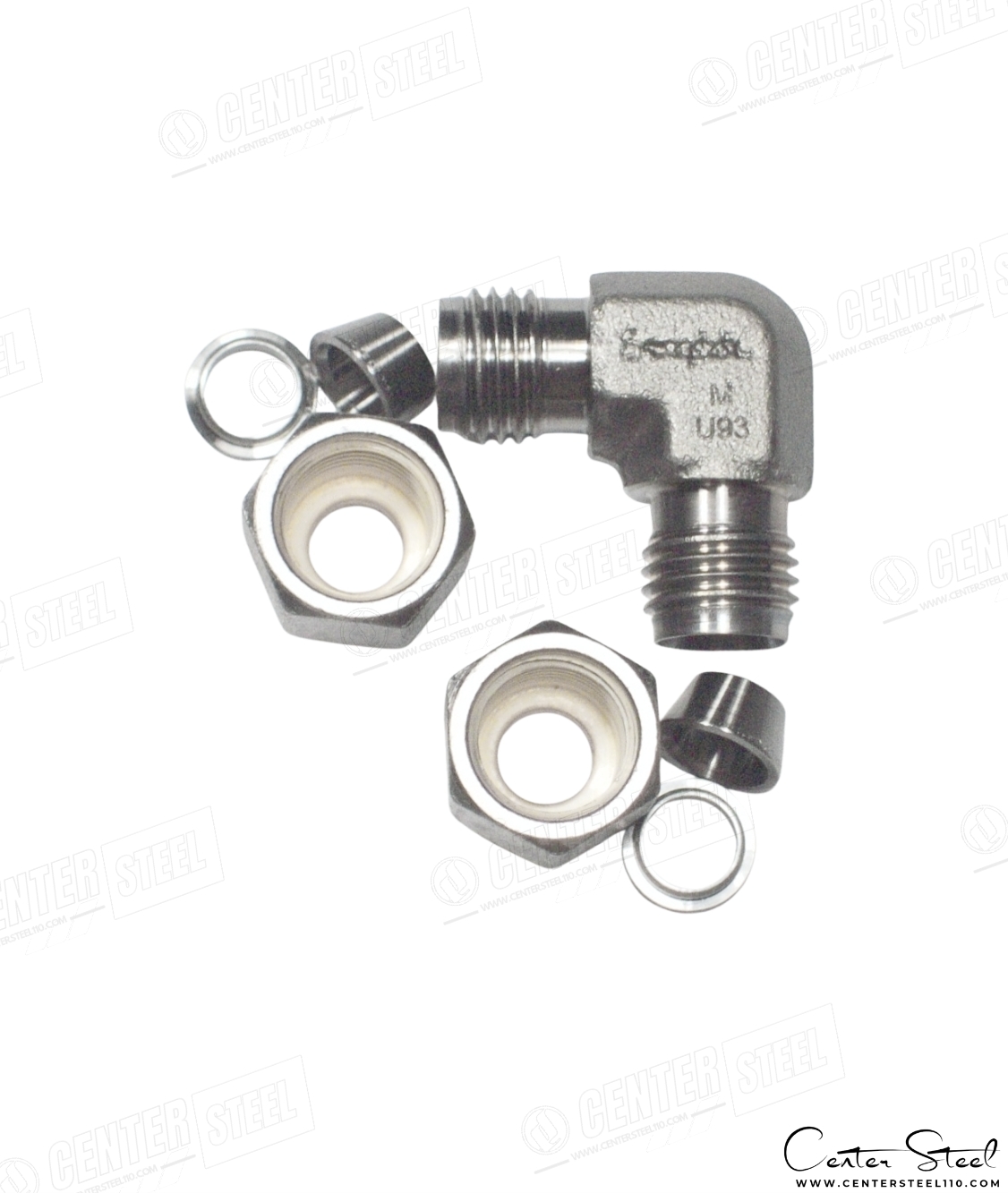

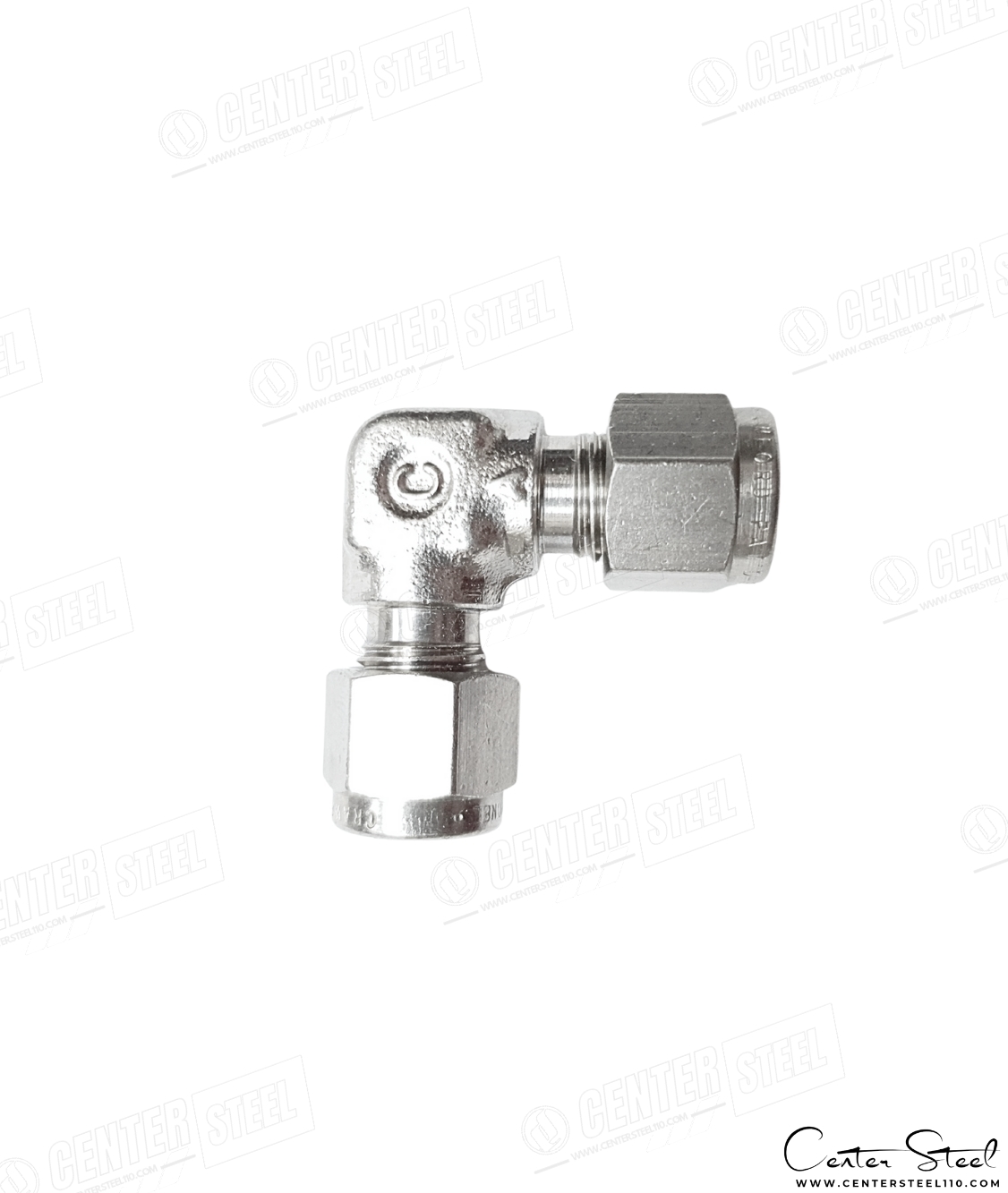

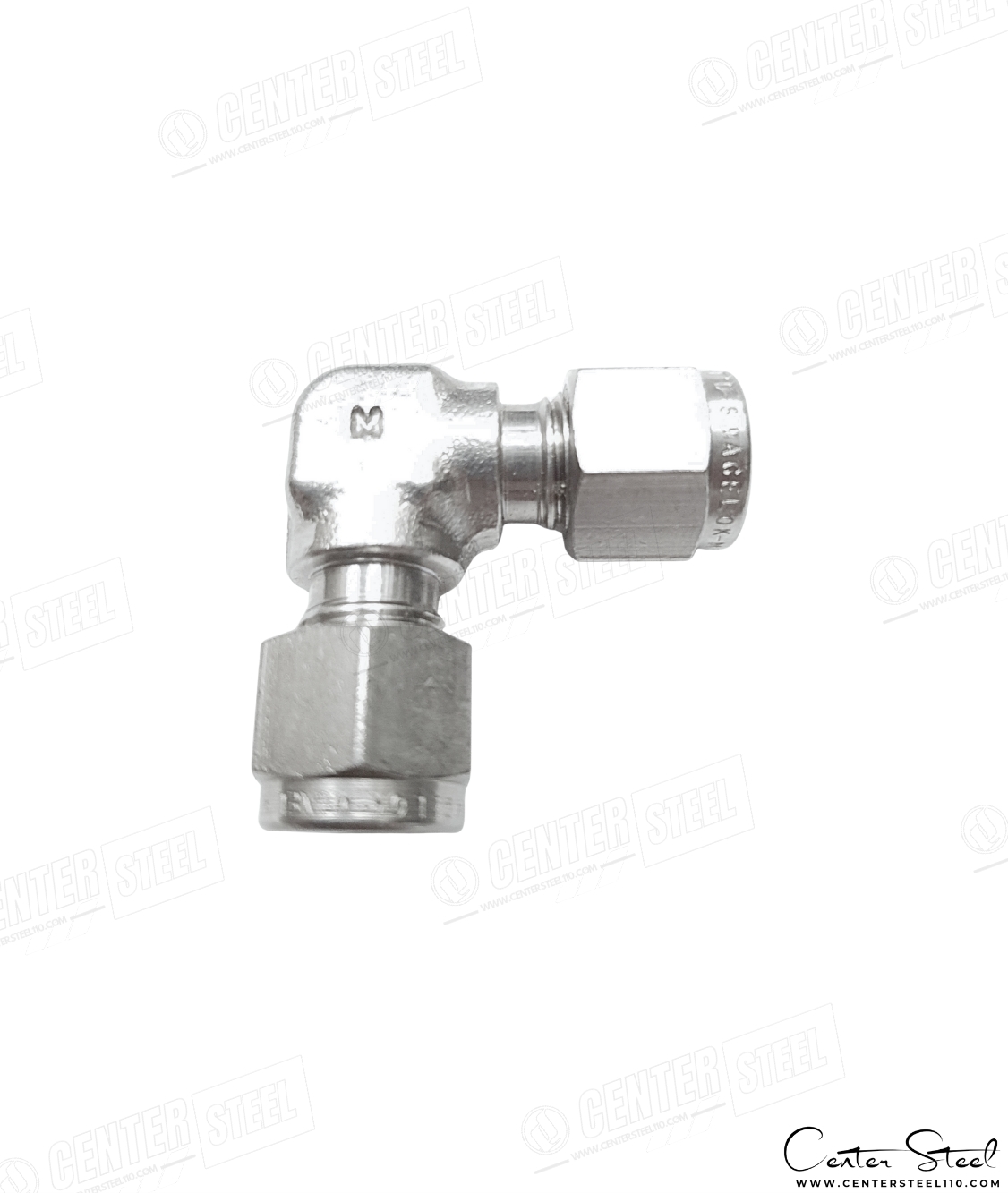

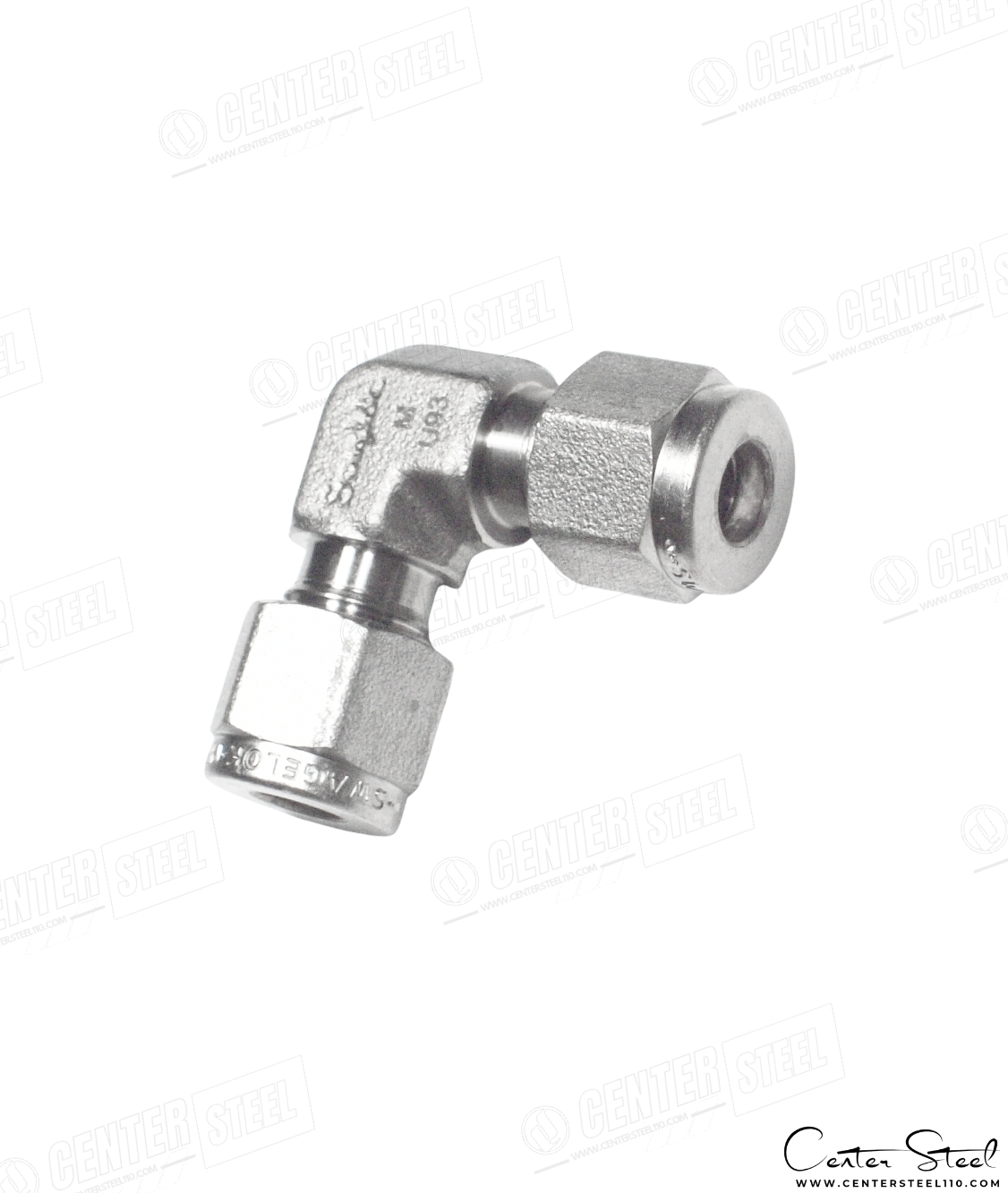

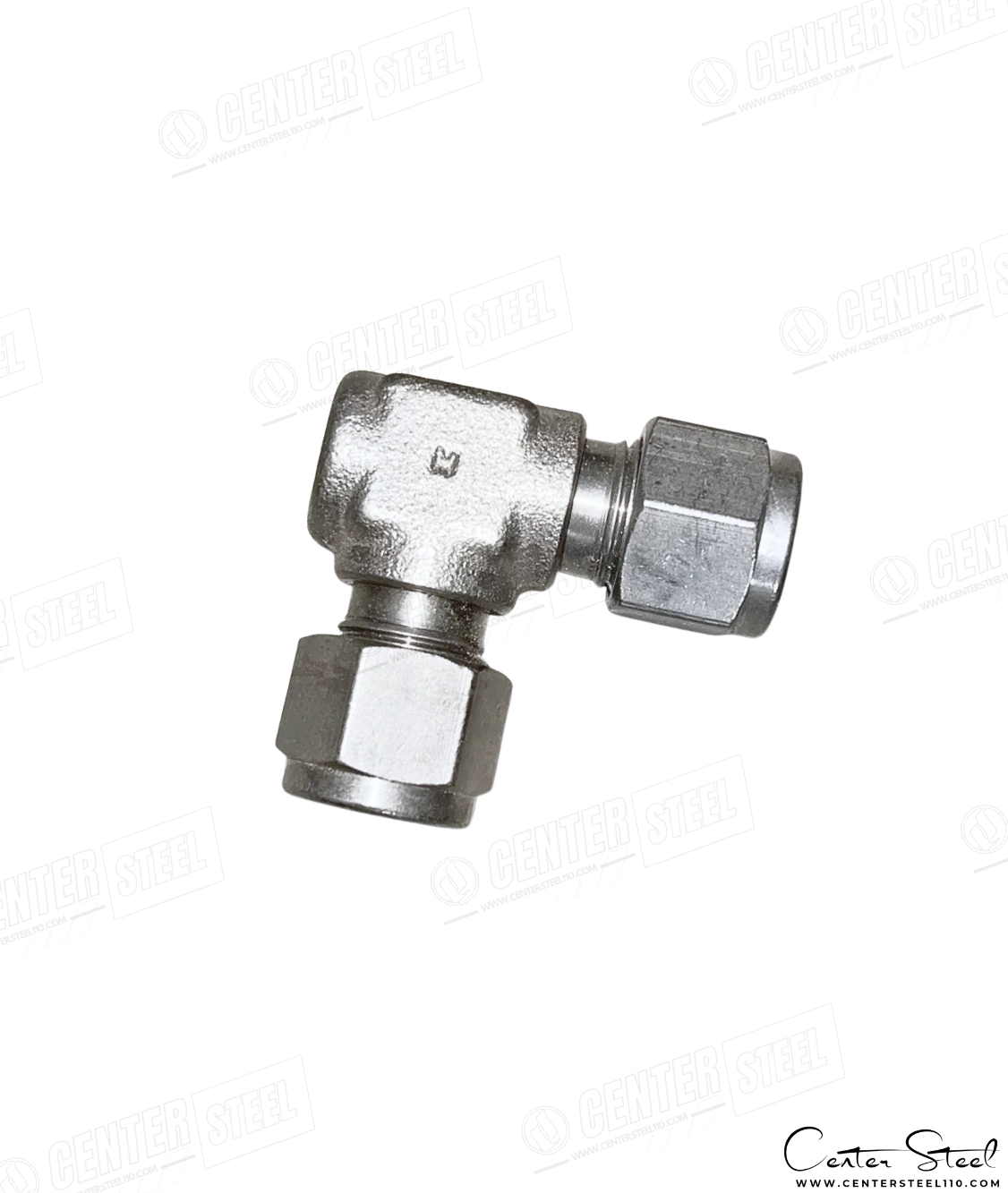

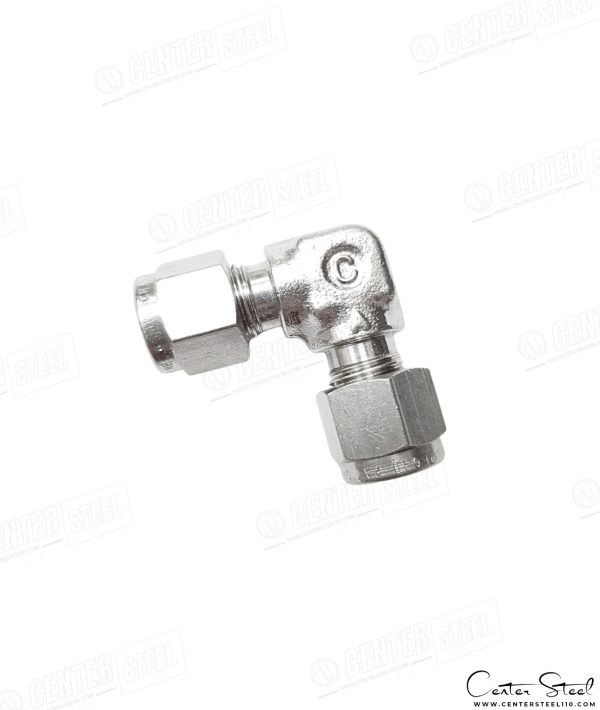

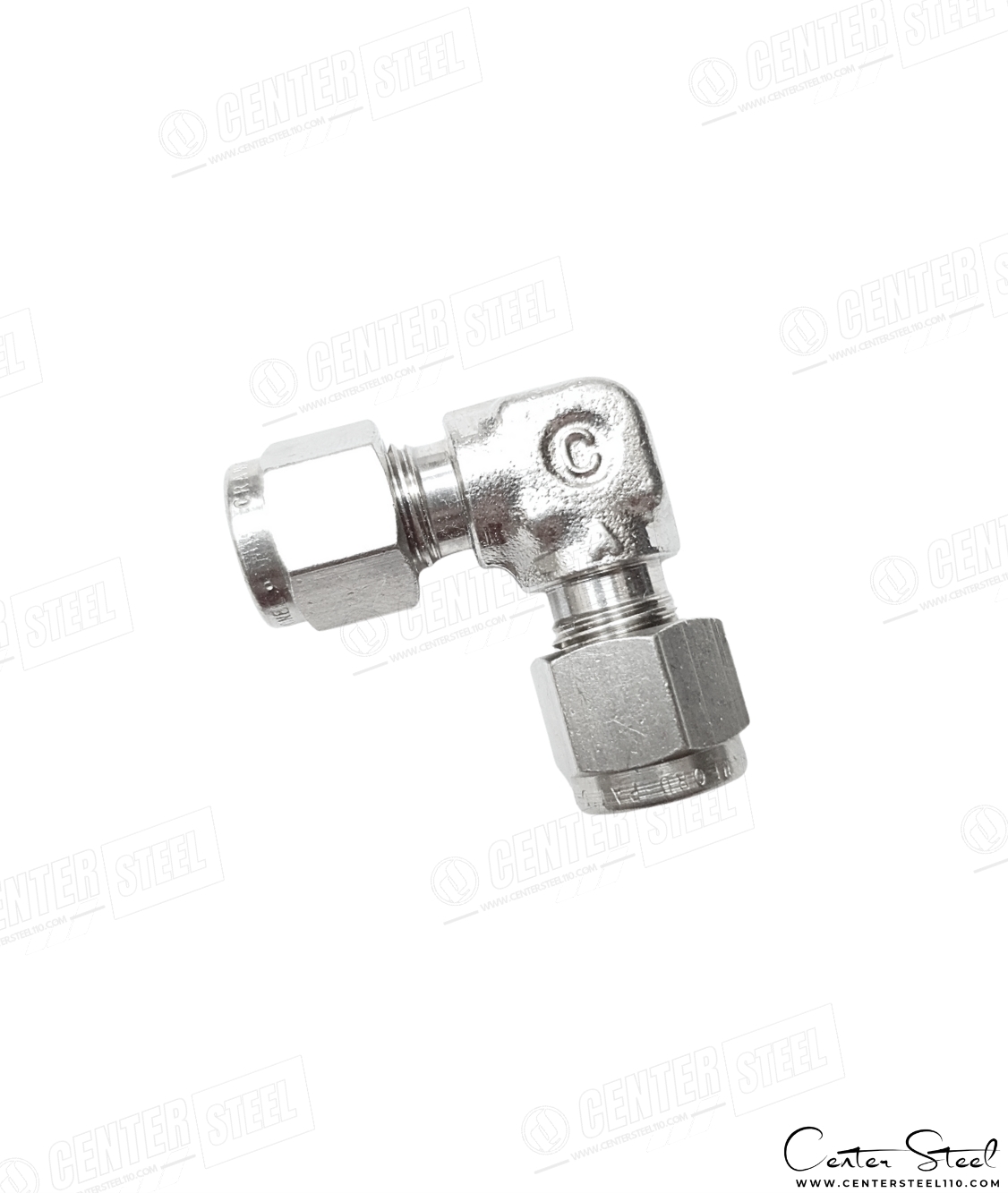

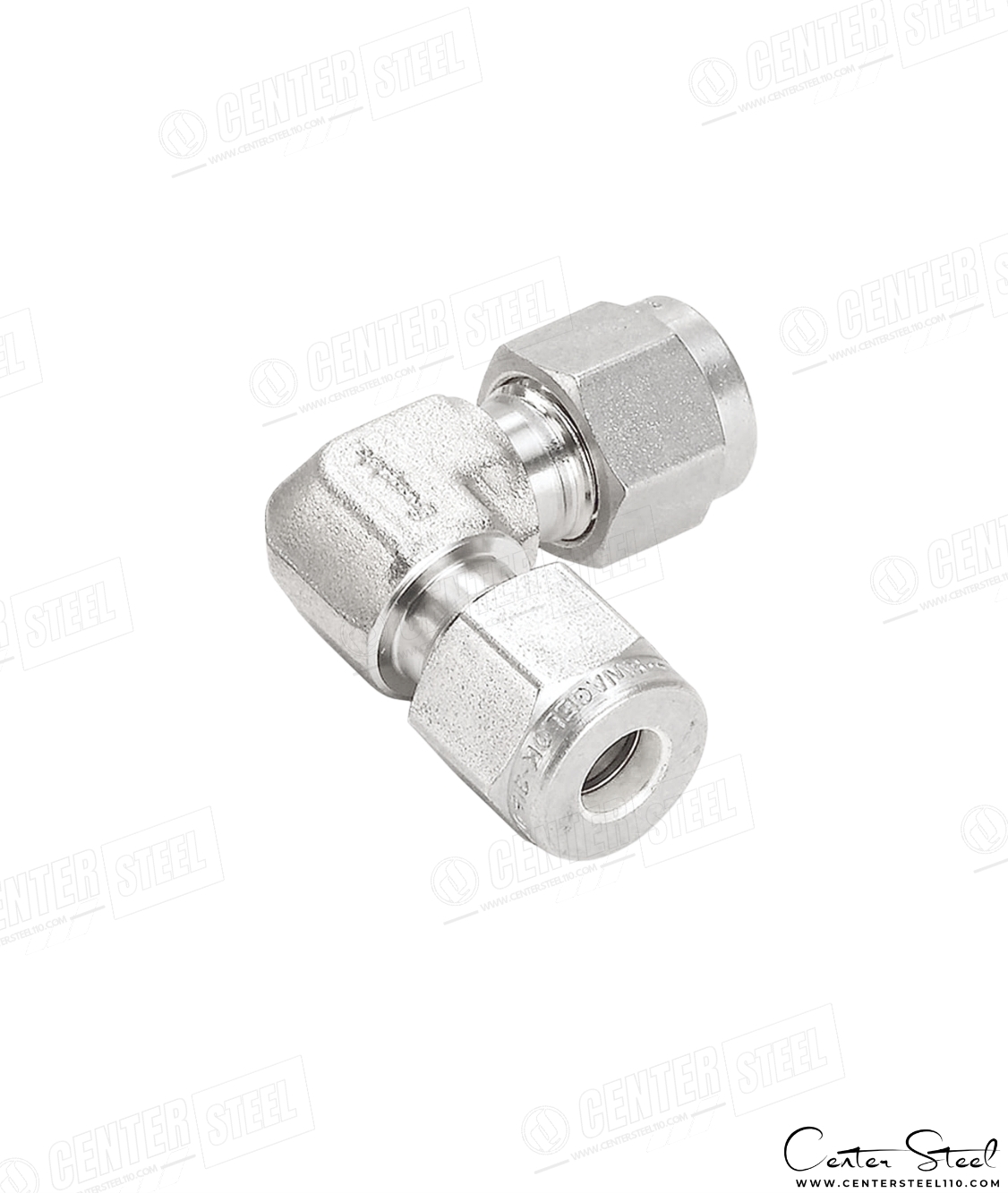

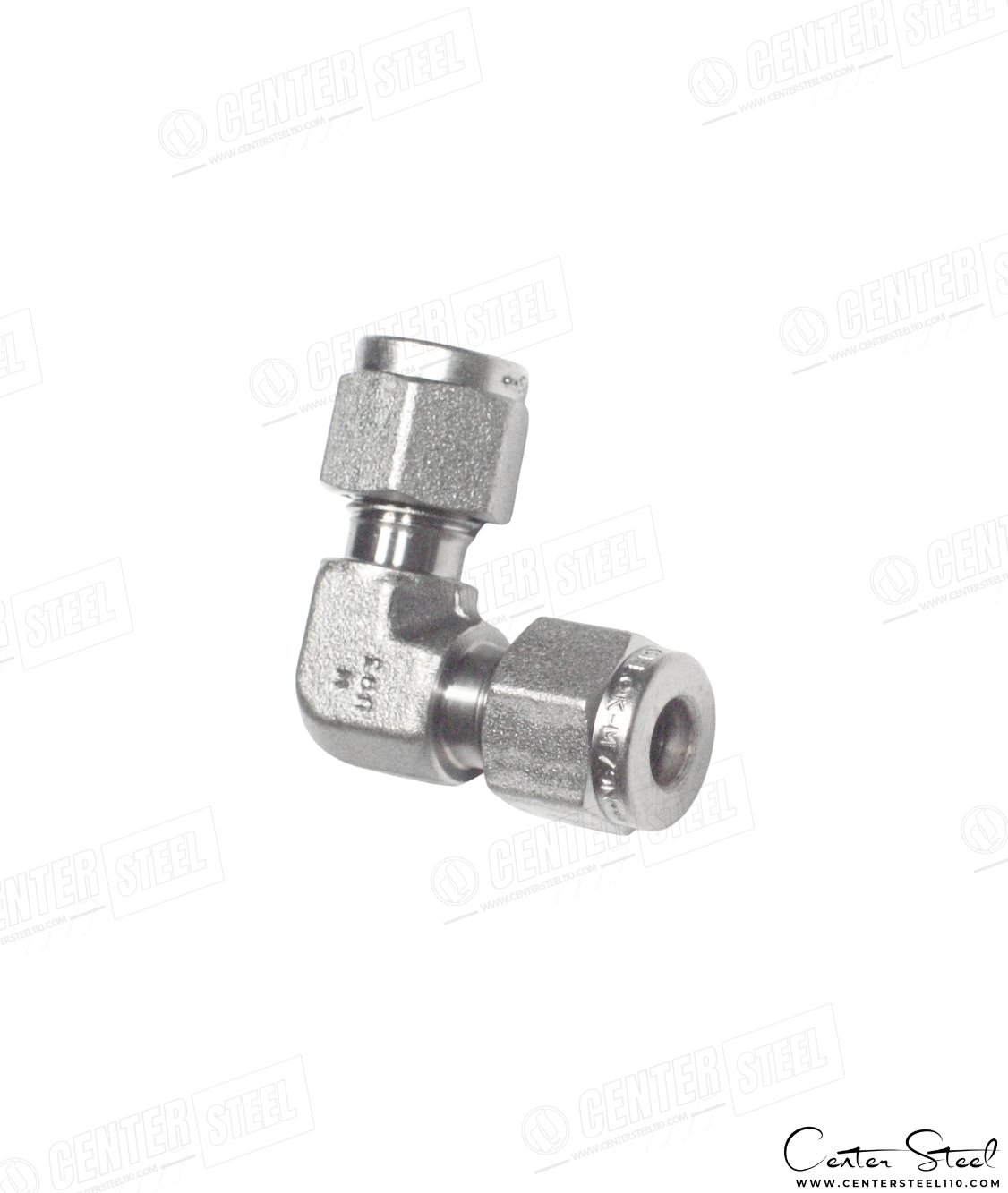

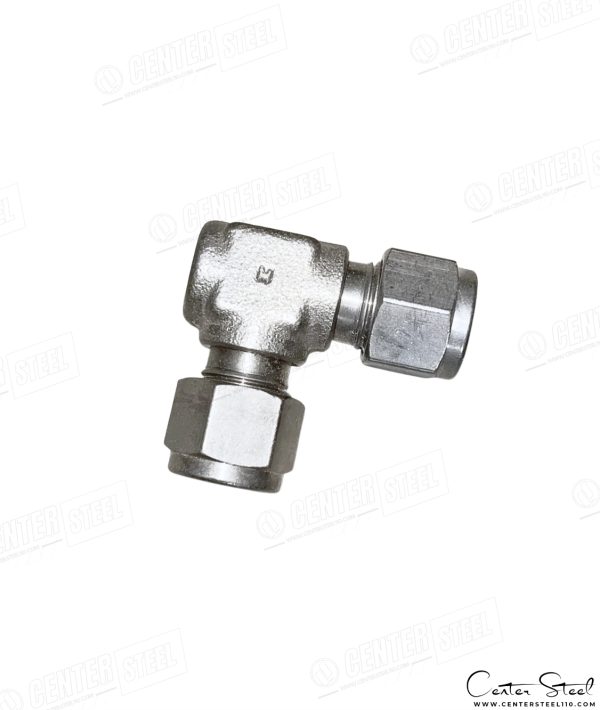

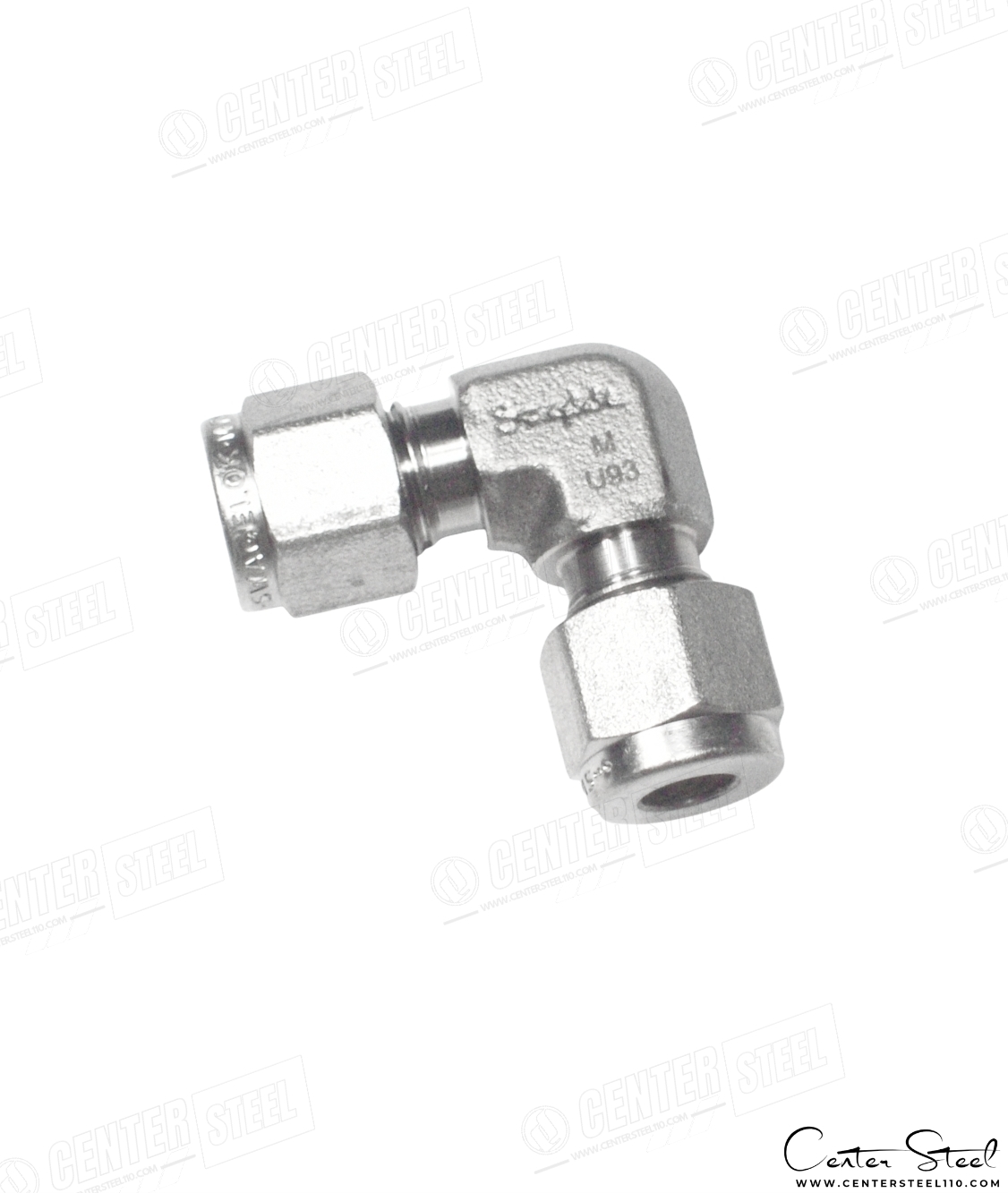

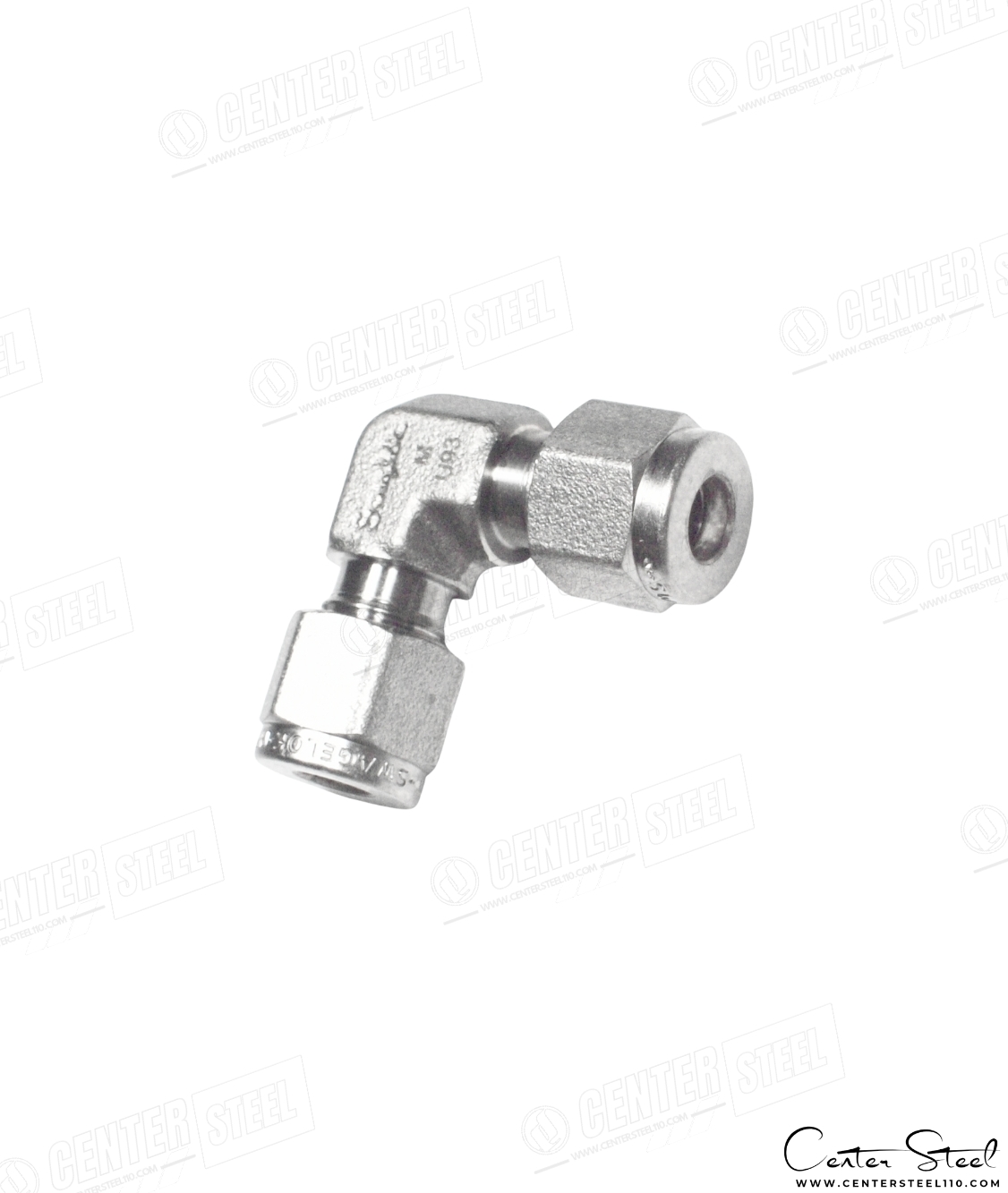

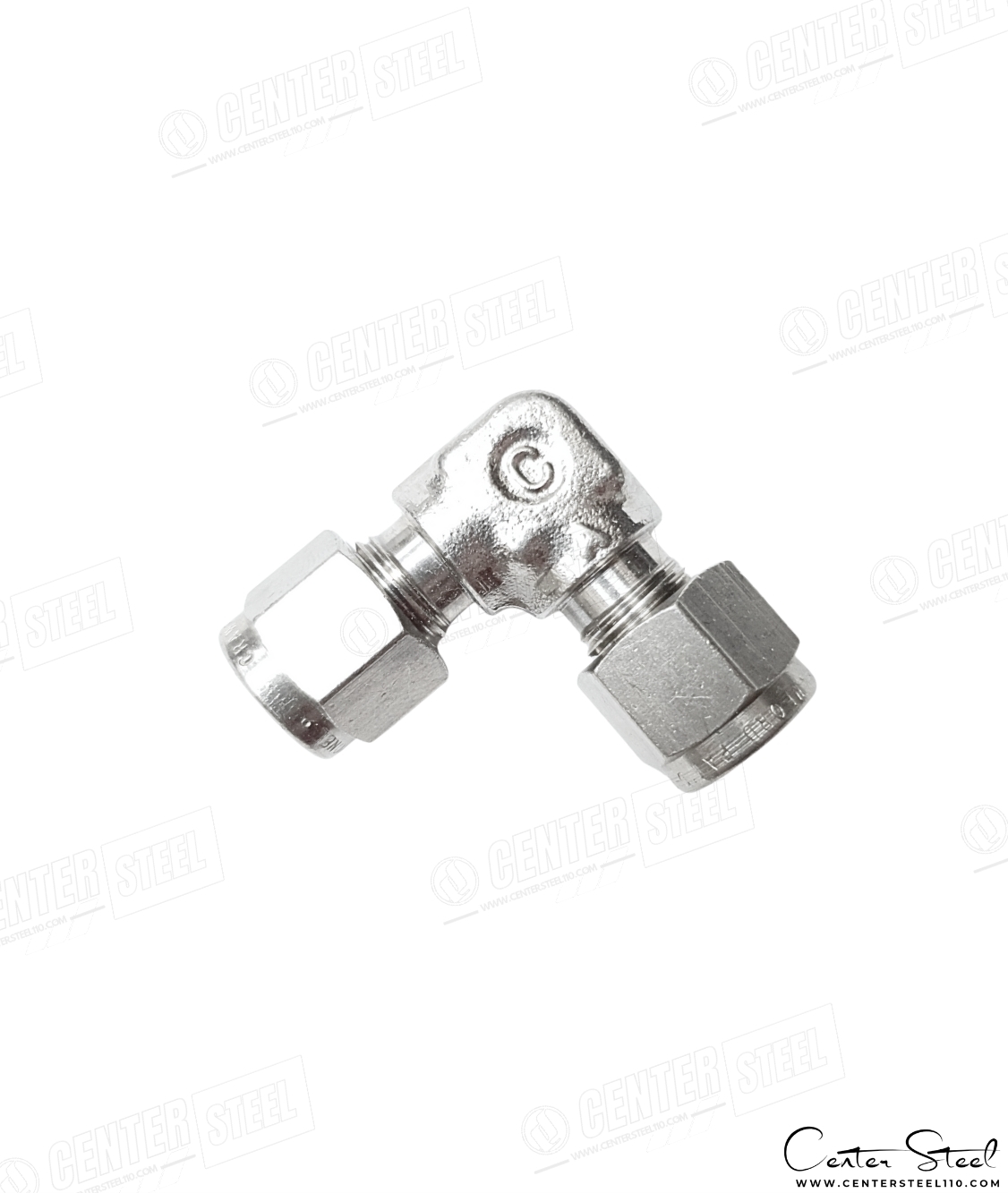

یونیون البو مونل یا زانوی دو سر مهره یکی از اتصالات فرولی (Double Ferrule Tube Fitting) است که برای تغییر مسیر تیوب یا لوله با زاویه دقیق ۹۰ درجه بدون خمکاری استفاده میشود. این اتصال با استفاده از مهره و دو فرول (Front Ferrule و Back Ferrule) در هر دو سمت، یک اتصال مکانیکی محکم، قابل باز و بسته شدن و بدون نشتی را ایجاد میکند.
این قطعه از مونل ۴۰۰ فورج/ماشینکاریشده ساخته شده و برای استفاده در شرایط فشار و دمای بالا، محیطهای بسیار خورنده (بهویژه آب دریا، قلیاها و اسید هیدروفلوئوریک) و سیستمهای حساس ابزار دقیق طراحی شده است.
البته متریالهای مختلف وابسته به نیاز پروژه قابل سفارش و تامین میباشد.
⚙️ ویژگیهای کلیدی یونیون البو مونل
- متریال بدنه: مونل ۴۰۰ فورج/ماشینکاریشده – ASTM B564 (فورجینگ نیکلآلیاژ) یا ASTM B164 (میله/میلگرد ماشینکاریشده)
- مهره اتصال: مونل ۴۰۰ – ASTM B164/B564 با پوشش نقره داخلی (Silver Plating – ASTM B700) برای کاهش اصطکاک و جلوگیری از گالینگ
- فرولها: مونل ۴۰۰ – ASTM B164/B564 با سختکاری سرد (Cold Worked) برای افزایش استحکام و بهبود آببندی
⛔️ در مونل ۴۰۰ فرآیند کربورایزینگ (Carburizing) بهکار نمیرود؛ افزایش سختی عمدتاً از طریق Cold Work حاصل میشود. - طراحی Double Ferrule برای آببندی فلز به فلز (Metal-to-Metal Seal)
- فشار کاری 1900Psi تا 10100Psi (بسته به سایز، دما و شرایط نصب)
توصیه کاربردی: استفاده بالاتر از 6000Psi مستلزم مهارت مونتاژ و کنترل دقیق شرایط فرآیندی است. - مقاومت بسیار عالی در برابر خوردگی کلریدی، آب دریا، قلیاها و ترکخوردگی تنشی (عملکرد بهتر از 316 در آب دریا و محیطهای کلریدی)
- محدوده دمای کاری معمول: 325- تا 1000°F (حدود 198- تا 537°C) بسته به آببندی
- نصب سریع و آسان، بدون نیاز به جوش یا رزوهکاری
- قابلیت استفاده مجدد بدون افت کیفیت آببندی
- تولید طبق استانداردهای ASME B31.1، ASME B31.3، MSS-SP-99
🔹 پوشش نقره داخل مهره (Silver Plating)
- پوشش نقره داخل مهره باعث کاهش اصطکاک بین مهره و فرول در هنگام بستن میشود، طول عمر را افزایش داده و از گیرکردن (Galling) در بارهای بالا جلوگیری میکند.
- پوشش طبق استاندارد ASTM B700 – Silver Coating اجرا میشود.
🔹 سختکاری فرول و بکفرول
- فرولهای جلو و عقب از **Monel® 400 با فرآیند Cold Worked ساخته میشوند تا استحکام و سختی سطحی افزایش یابد.
- در مونل ۴۰۰ عملیات Solution Annealing بسته به روند ساخت بهکار میرود؛ سازوکار افزایش سختی عمدتاً کرنشی (Work Hardening) است.
- طراحی Back Ferrule انتقال نیرو به عقب را بهبود میدهد و در محیطهای ارتعاشی از شلشدن اتصال جلوگیری میکند.
📊 جدول مشخصات فنی یونیون البو – Union Elbow
| ویژگی | توضیح فنی |
|---|---|
| نوع اتصال (Fittings Type) | Union Elbow – Double Ferrule |
| متریال بدنه (Body Material) | Monel® Alloy 400 – ASTM B564 (Forged) / ASTM B164 (Bar Machined) |
| متریال مهره (Nut Material) | Monel® 400 – ASTM B164/B564 + Silver Plated (ASTM B700) |
| متریال فرولها (Ferrules Material) | Monel® 400 – ASTM B164/B564 – Cold Worked |
| محدوده سایز بندی (Fractional O.D) | 1/16” ~ 2″ (Fractional) |
| رنج فشار کاری (Working Pressure Range) | 1900Psi الی 10100Psi به طور مستقیم وابسته به سایز و دما (پیشنهاد میگردد تا حداکثر 6000Psi مورد استفاده قرار بگیرند. |
محدوده دمای کاری (Working Temp Range) | 325°F to 1000°F- 198°C to 537°C- |
| نوع آببندی (Sealing Type) | Metal-to-Metal Seal |
| استانداردها (Standards) | ASME B31.1، ASME B31.3، MSS-SP-99 |
برخی برندهای معتبر (Brands) | Swagelok، Parker، S-LOK، DK-Lok، Hy-Lok، Superlok |
🧪 کاربردهای یونیون البو مونل ( Monel Male Elbow )
- تغییر مسیر تیوب با زاویه دقیق ۹۰° در سیستمهای ابزار دقیق و فرآیندی
- خطوط ابزار دقیق فشار قوی هیدرولیک/پنوماتیک
- آب دریا، صنایع دریایی و Offshore (انتخاب ایدهآل بهدلیل مقاومت عالی مونل)
- سیستمهای گاز CNG و هیدروژن (مطابق محدودیتهای مواد آببندی)
- صنایع نفت، گاز، پتروشیمی و نیروگاهی
- صنایع غذایی، دارویی و آزمایشگاهی
- سیستمهای خلأ و فشار مثبت
نکات نصب و نگهداری
- آمادهسازی تیوب: لبهزدایی و تمیزی سطح برای آببندی کامل ضروری است.
- مونتاژ اولیه: تیوب را تا انتهای بدنه وارد کنید؛ مهره را با دست بسته و سپس طبق دستورالعمل برند با آچار سفت کنید.
- گشتاور مناسب: از سفتکردن بیشازحد/کمتر از حد پرهیز شود؛ گشتاور صحیح عمر اتصال را افزایش میدهد.
- باز و بست مجدد: پس از مونتاژ صحیح اولیه، اتصال re-make قابل اعتماد دارد؛ در دفعات بعد کمی بیشتر از نقطه مقاومت اولیه سفت کنید.
- بازرسی دورهای: در سرویسهای پرارتعاش و کلریدی (آب دریا) نشتی و سلامت فرولها دورهای کنترل شود.
- ایمنی و تمیزکاری: از ابزار مناسب استفاده کنید؛ از ضربه یا چکشکاری پرهیز کنید؛ قطعه پیش از ارسال تمیزکاری میشود.
⚠️ نکات طلایی برای تشخیص اتصال اصلی از تقلبی
❌ استفاده از قطعات فیک یعنی ریسک نشتی، توقف خط تولید و حتی حادثه خطرناک. قبل از خرید، این ۵ نکته را بررسی کنید:
۱- برند و مارکینگ اطلاعات
- برندهای معتبر (Swagelok، Parker، S-LOK …) لوگو/نام و اطلاعات متریال (Monel 400 / UNS N04400) یا نشانه ای از آنرا و معمولا Trace No. را روی بدنه، مهره و فرولها حک میکنند. نمونههای فیک معمولاً مارکینگ بیکیفیت یا چاپی دارند و خبری از لوگو و نام برجسته نیست البته در برخی از برندهای اصلی ممکن است به دلایل خاص متریال غیر فورج شده و از شمش تراشیده شود که در آن صورت امکان حکاکی برجسته مشابه بدنه فورج وجود ندارد اما کیفیت خود گواه اصالت محصول هست.
۲- مهره با پوشش نقره
- مهره اصل دارای پوشش نقره یکنواخت (ASTM B700) است؛ نمونههای فیک غالباً بدون روکش یا با پوشش ضعیف هستند.
۳- متریال بدنه
- بدنه اصل از Monel® 400 طبق ASTM B564/B164 ساخته میشود؛ نمونههای تقلبی ممکن است از آلیاژهای غیرهمخانواده یا ریختهگریهای بیکیفیت باشند.
۴- کیفیت ماشینکاری
- رزوه استاندارد، لبههای یکنواخت و سطح صیقلی؛ فیکها رزوه زبر و سطح مات/پلیسهدار دارند.
۵- فرولهای Work-Hardened
- فرول اصل Cold Worked Monel 400 با «گازِ bite» مناسب ایجاد آببندی پایدار میکند؛ در نمونههای بیکیفیت آببندی ضعیف است و با Gap Gauge نیز پاس نمیشود.
💡 توصیه حرفهای
- 📜 کیفیت را بر قیمت مقدم بدانید تا از rework و ریسکهای ایمنی جلوگیری شود.
- 📏 ابعاد و مشخصات را با کاتالوگ سازنده تطبیق دهید.
- 🚫 از نصب اتصالات بدون برند/فاقد استاندارد خودداری کنید؛ ریسک مالی و ایمنی بالاست.
- درصورتیکه خوردگی اتصال به موجب سیال عبوری ایجاد شود باید سریعا قبل از بوجود آمدن حادثه متریال با گرید مناسب را جایگزین نمود.
