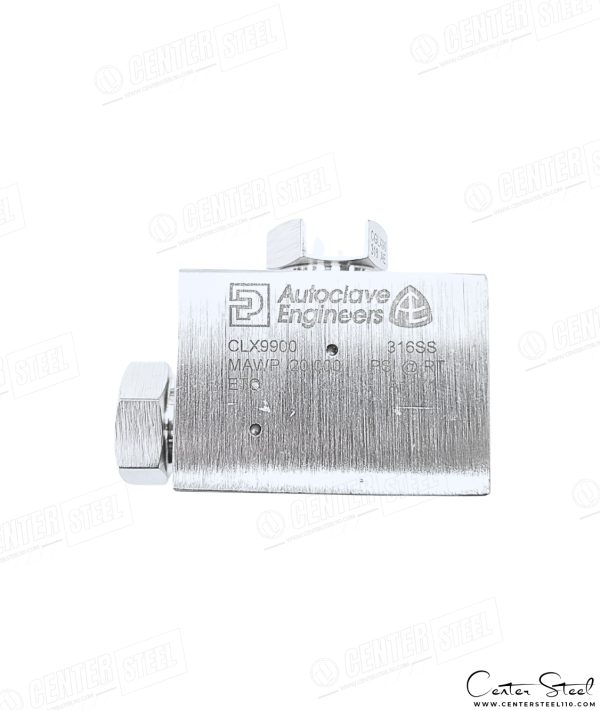

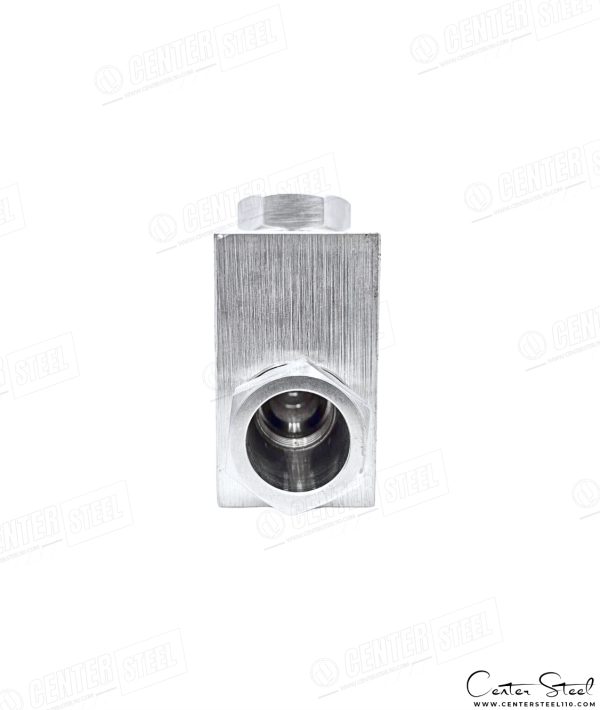

زانو 20000Psi استنلس استیل ۳۱۶ – سری Medium Pressure Elbow



  • طراحی Cone & Thread برای  آب‌بندی در فشارهای بالا
  • دارای Weep Hole جهت تست نشتی
  • بدنه و متعلقات متریال استنلس استیل ۳۱۶ سختکاری شده
  • سازگاری با NACE MR0175 / ISO 15156
  • ماشین‌کاری دقیق CNC و رزوه‌های نرم
  • قابل نصب مجدد بدون افت عملکرد آب‌بندی
  • انطباق با استانداردهای ASME B31.3 / ASME B31.1 (Chapter IX)



2 نفر در حال مشاهده محصول هستند

آپشن های متغیر

در حال حاضر این محصول در انبار موجود نیست و در دسترس نمی باشد.

شناسه محصول: نامعلوم دسته: , نام های تجاری
برای دریافت مشاوره با ما در ارتباط باشید.

گارانتی اصالت

ضمانت و تعهد اصالت برند

تضمین کیفیت

کیفیت محصولات شعار ماست

ارسال سریع کالا

ارسال کالا در سریعترین زمان

پشتیبانی محصولات

مشاوره و پشتیبانی تخصصی کالا

توضیحات محصول

زانو 20000Psi | سری Medium Pressure

 Medium-Pressure Elbow | Medium Pressure Series | 20 000 Psi (1378 bar)

زانو 20000Psi فشار متوسط ( Medium Pressure Elbow ) از سری Medium Pressure Cone & Thread Fittings اتصالی دقیق و مقاوم است که جهت تغییر مسیر جریان در زاویه ۹۰ درجه در سیستم‌های ابزار دقیق و مدارهای فشار بالا استفاده می‌شود.
این اتصال با طراحی Cone & Thread Connection عملکردی کاملاً بدون نشتی در فشار کاری تا 20000Psi (1378Bar) فراهم می‌کند و از متریال مقاوم در برابر خوردگی و دمای بالا ساخته شده است.

بدنه و اجزا از استنلس استیل ۳۱۶ (ASTM A479/A276) سخت کاری و ماشین‌کاری‌شده دقیق (CNC Machined) ساخته شده و قابلیت تحمل تنش‌های مکانیکی و حرارتی سنگین را دارد.
زانوی Medium Pressure با برندهای مختلف از جمله Swagelok IPT، Parker Autoclave، BuTech، HIP و DK-Lok HP کاملاً سازگار است و در محیط‌های صنعتی، شیمیایی و دریایی به‌طور گسترده مورد استفاده قرار می‌گیرد.


⚙️ ویژگی‌های کلیدی زانو 20000Psi سری Medium Pressure

  • طراحی Cone & Thread (C&T) برای آب‌بندی فلز-به-فلز بدون نشتی در فشارهای بالا
  • تغییر جهت جریان در زاویه دقیق ۹۰° با حداقل افت فشار
  • بدنه سخت کاری شده از استنلس استیل ۳۱۶ (316 SS) با ماشین‌کاری دقیق CNC و تلرانس پایین
  • تحمل فشار کاری تا 20000Psi در شرایط استاندارد
  • رزوه‌های دقیق طبق ASME B1.1 برای مونتاژ آسان و آب‌بندی مطمئن
  • Weep Hole جهت تست نشتی و کنترل صحت مونتاژ
  • قابل استفاده مجدد (Reusable) بدون افت کیفیت آب‌بندی
  • سازگاری کامل با استانداردهای طراحی ASME B31.3 / ASME B31.1 Chapter IX
  • قابل ارائه در متریال‌های سفارشی مانند Inconel 625، Super Duplex 2507 و Hastelloy C276
  • انجام تست‌های PMI، NDT و هیدرواستاتیک بر روی تمامی قطعات

📊 جدول مشخصات فنی زانو 20000Psi سری Medium Pressure

ویژگیتوضیحات فنی
نوع اتصال

(Fitting Type)

Medium Pressure Cone & Thread 90° Elbow Union
متریال بدنه، کلار و گلند

( Body / Collar / Gland Material )

316 Stainless Steel – ASTM A479 / A276
فشار کاری

(Working Pressure)

20 000 Psi (1378 bar)
دمای کاری

(Working Temp Range)

-54°C ~ 371°C
سایز تیوب

(Tube OD Range)

1/4″, 3/8″, 9/16″, 3/4″, 1″
نوع رزوه

(Thread Type)

Cone & Thread – ASME B1.1 (Medium Pressure)
استاندارد طراحی

(Design Standards)

ASME B31.3 / B31.1 / MSS-SP-99
سرویس ترش

(NACE)

مطابق MR0175 / ISO 15156 – Hardness ≤ 35 HRC
برندهای سازگار

(Compatible Brands)

Swagelok IPT, Parker Autoclave, BuTech, HIP, DK-Lok HP

🧪 کاربردهای زانو 20000Psi سری Medium Pressure

  • تغییر جهت جریان در سیستم‌های فشار بالا و ابزار دقیق
  • خطوط گاز صنعتی شامل H₂, N₂, He, CO₂, H₂S
  • سیستم‌های تزریق مواد شیمیایی و کنترل جریان (Injection & Sampling Systems)
  • پنل‌های ابزار دقیق، بنچ‌های تست فشار و سیستم‌های هیدرولیک فشار بالا
  • صنایع نفت، گاز، پتروشیمی، پالایشگاهی و انرژی
  • کاربردهای Subsea و Marine در محیط‌های کلریدی و خورنده
  • سیستم‌های فرآیندی با نیاز به انشعاب زاویه‌دار و تغییر مسیر جریان

🔧 نکات نصب و مونتاژ (Installation Notes)

  • قبل از نصب، انتهای تیوب باید به‌صورت دقیق Coned و Threaded شود.
  • برای روانکاری رزوه‌ها از Nickel-Based Anti-Seize یا Silver Goop Lubricant استفاده گردد.
  • مهره را تا حد Hand-Tight بسته و سپس ¼ دور اضافه دهید.
  • در محیط‌های دارای ارتعاش از Anti-Vibration Gland & Collet Assembly استفاده شود.
  • مونتاژ باید طبق دستورالعمل Cone & Thread Assembly Manual و توسط نیروی آموزش‌دیده انجام گردد.

⚠️ تشخیص محصول اصل و استاندارد

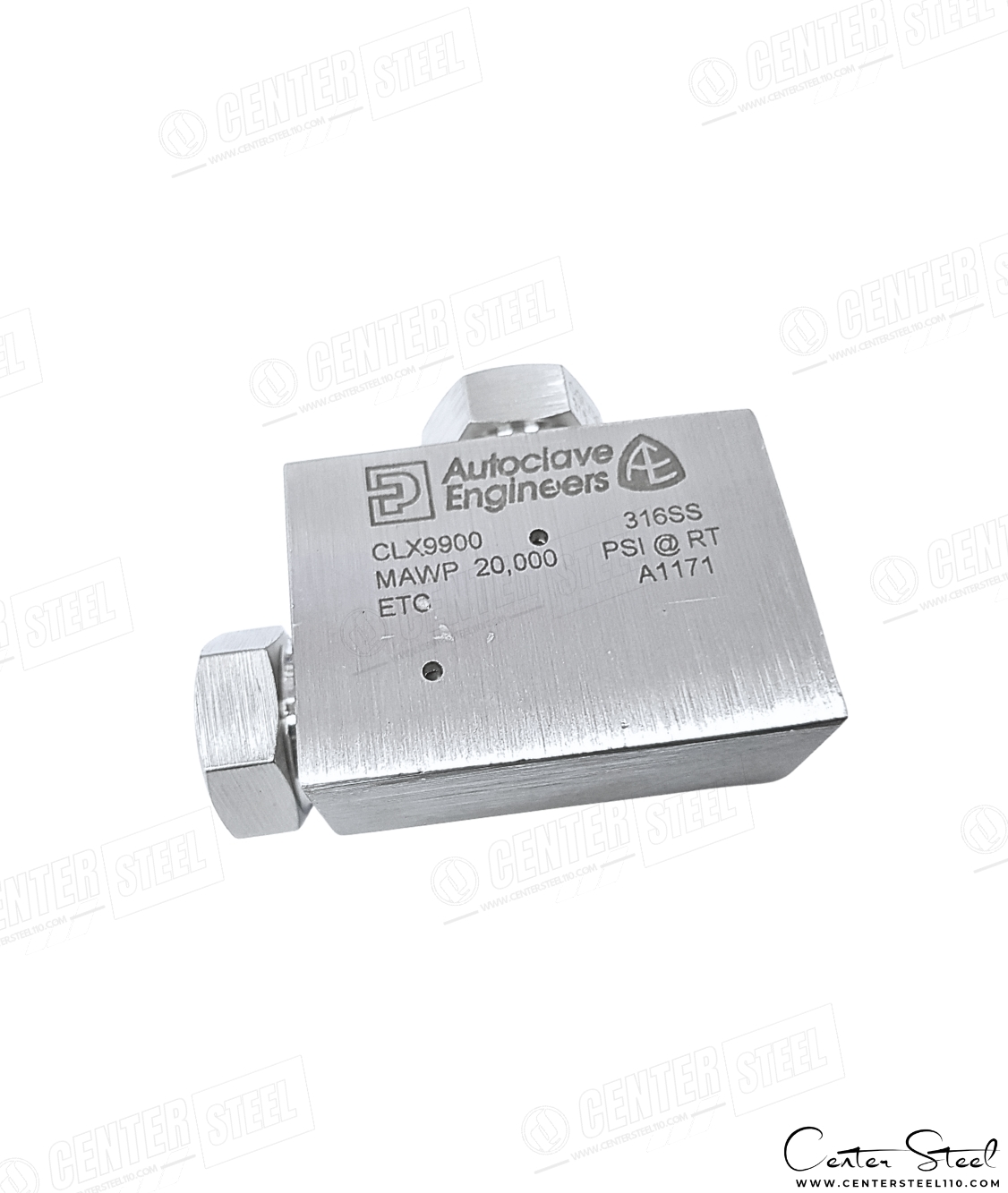

  1. حکاکی لیزری مشخصات فنی (مانند EL9MF20 / MP-ELBOW-20K) روی بدنه
  2. سطوح ماشین‌کاری صیقلی و رزوه‌های دقیق CNC
  3. شماره Heat Code یا Batch Number جهت ردیابی متریال




💡 توصیه حرفه‌ای

  • برای سرویس‌های ترش، نسخه دارای تأییدیه NACE MR0175 / ISO 15156 انتخاب شود.
  • در محیط‌های کلریدی یا دریایی، استفاده از Super Duplex 2507 توصیه می‌شود.
  • برای دماهای بالای 400°C، آلیاژ Inconel 625 یا Hastelloy C276 مناسب‌تر است.
  • جهت جلوگیری از خوردگی گالوانیکی، تیوب و فیتینگ را از یک متریال انتخاب کنید.
  • پس از نصب، فشار تست و جهت جریان بررسی گردد تا از آب‌بندی کامل اطمینان حاصل شود.
