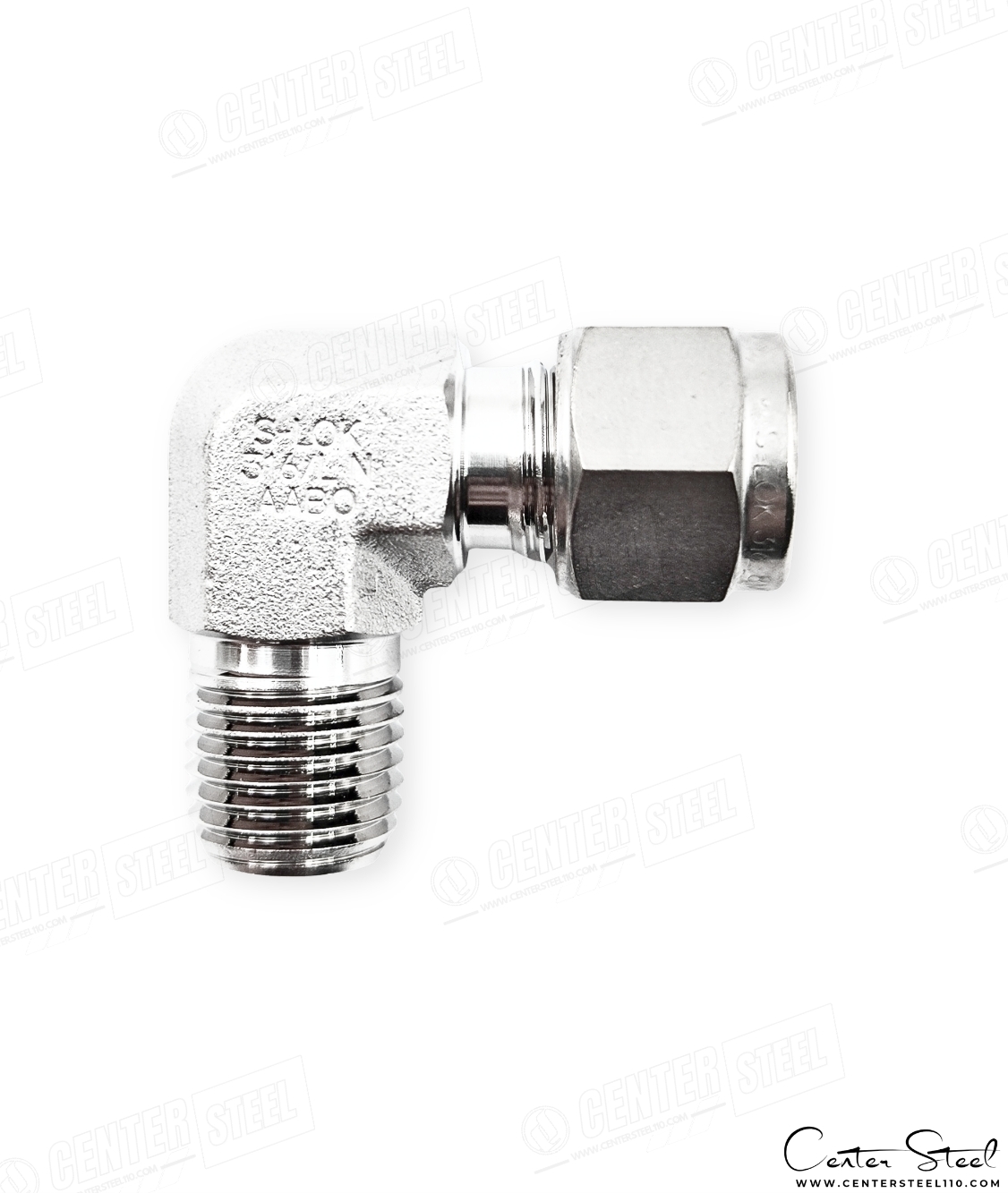

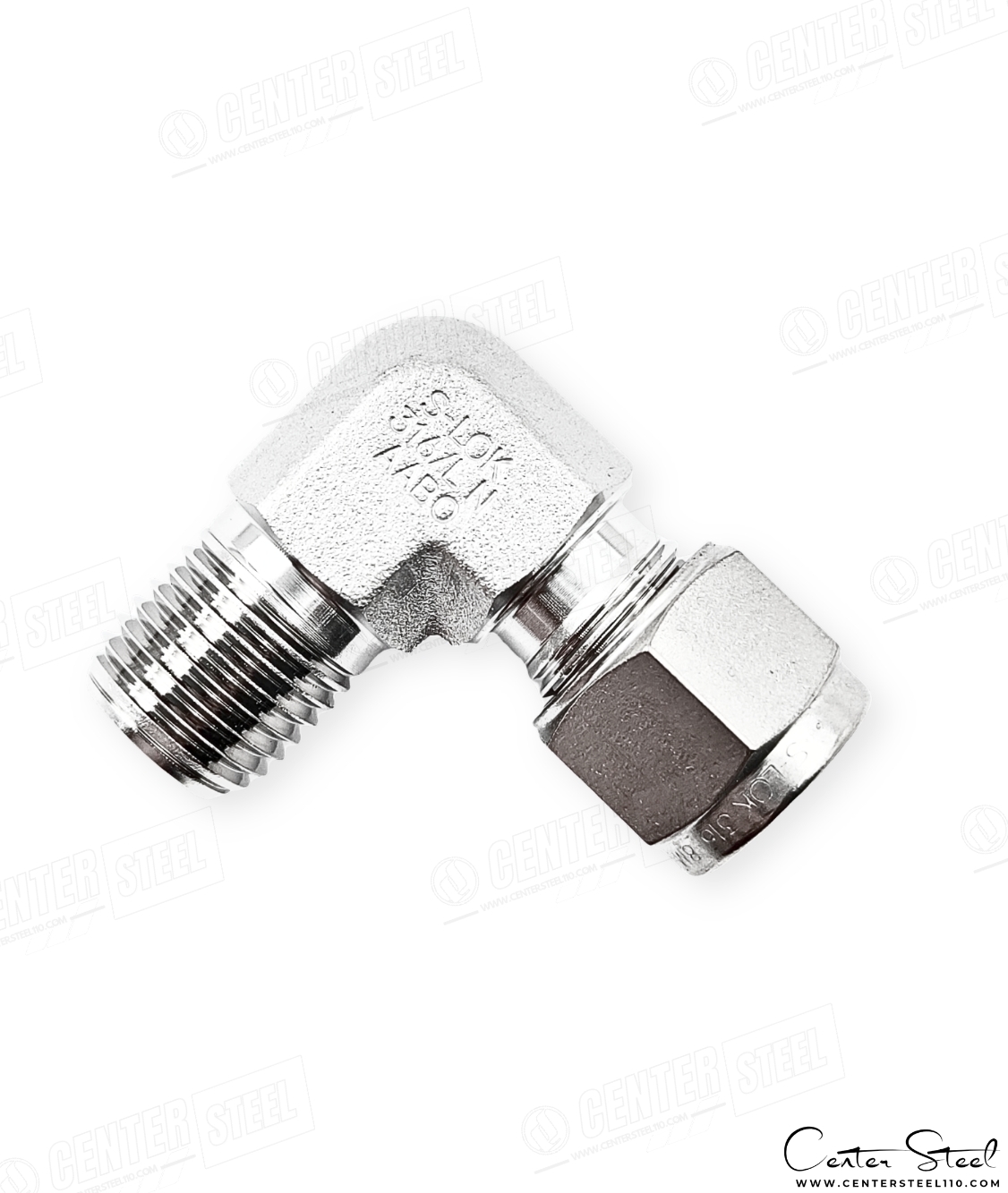

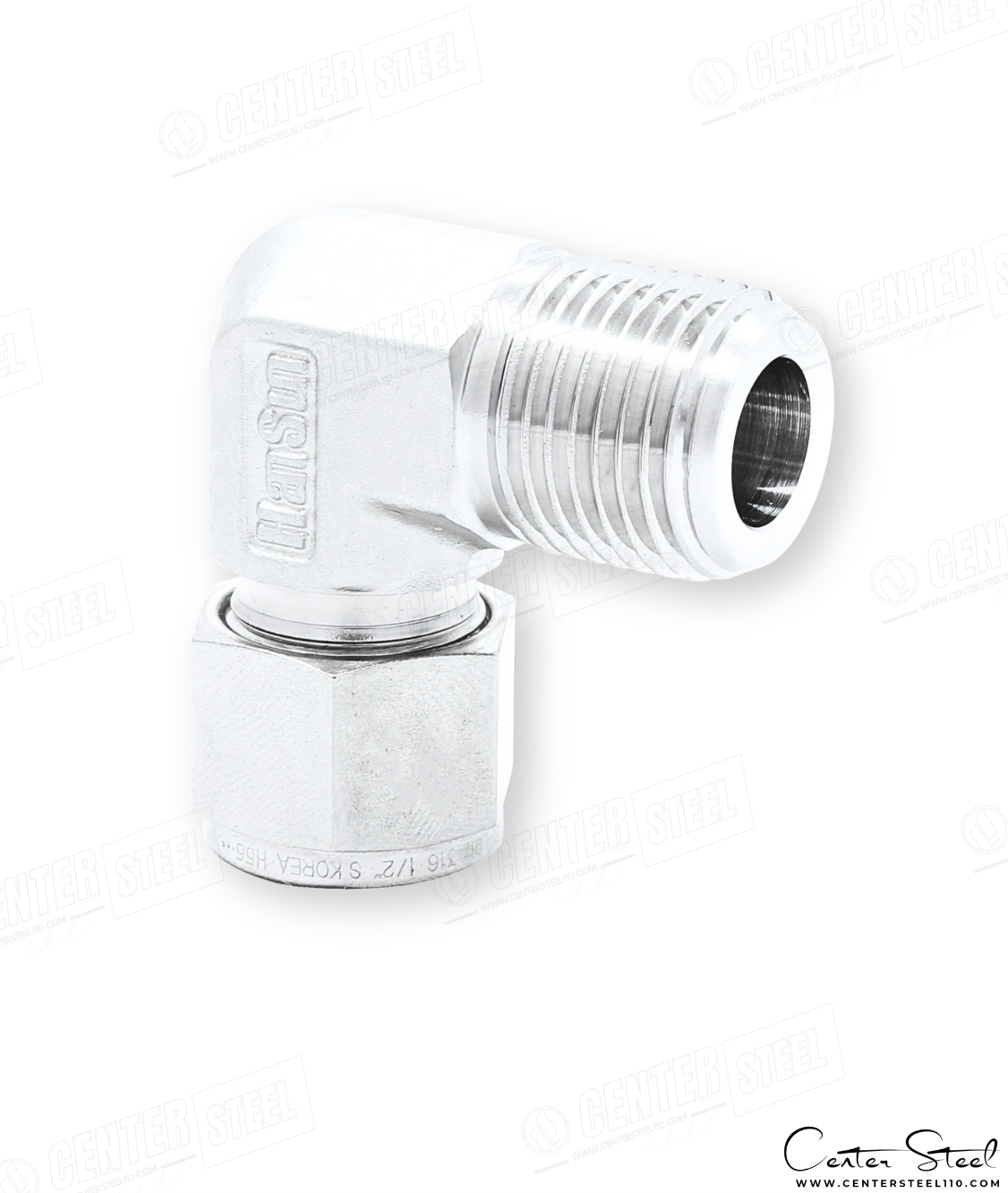

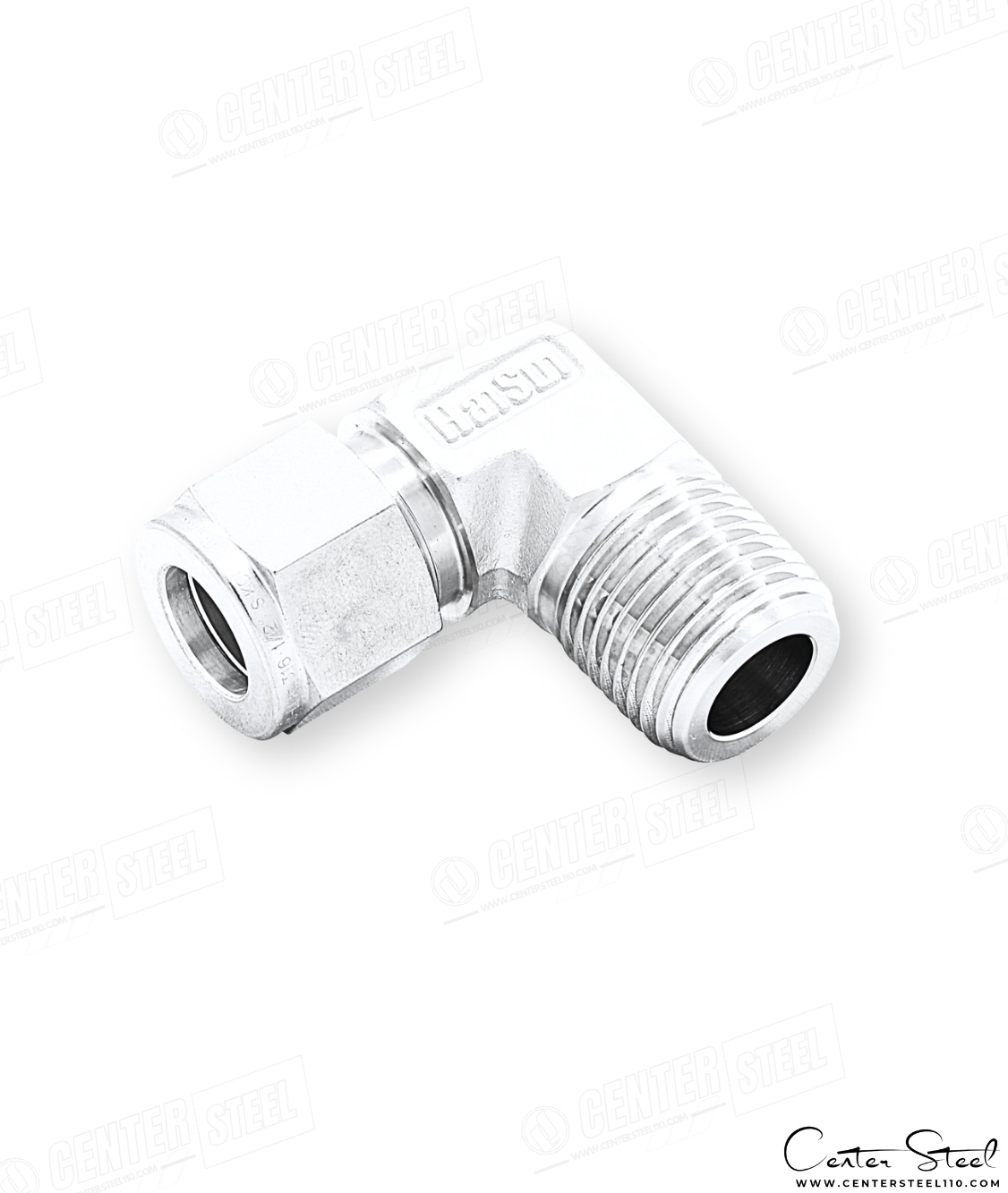

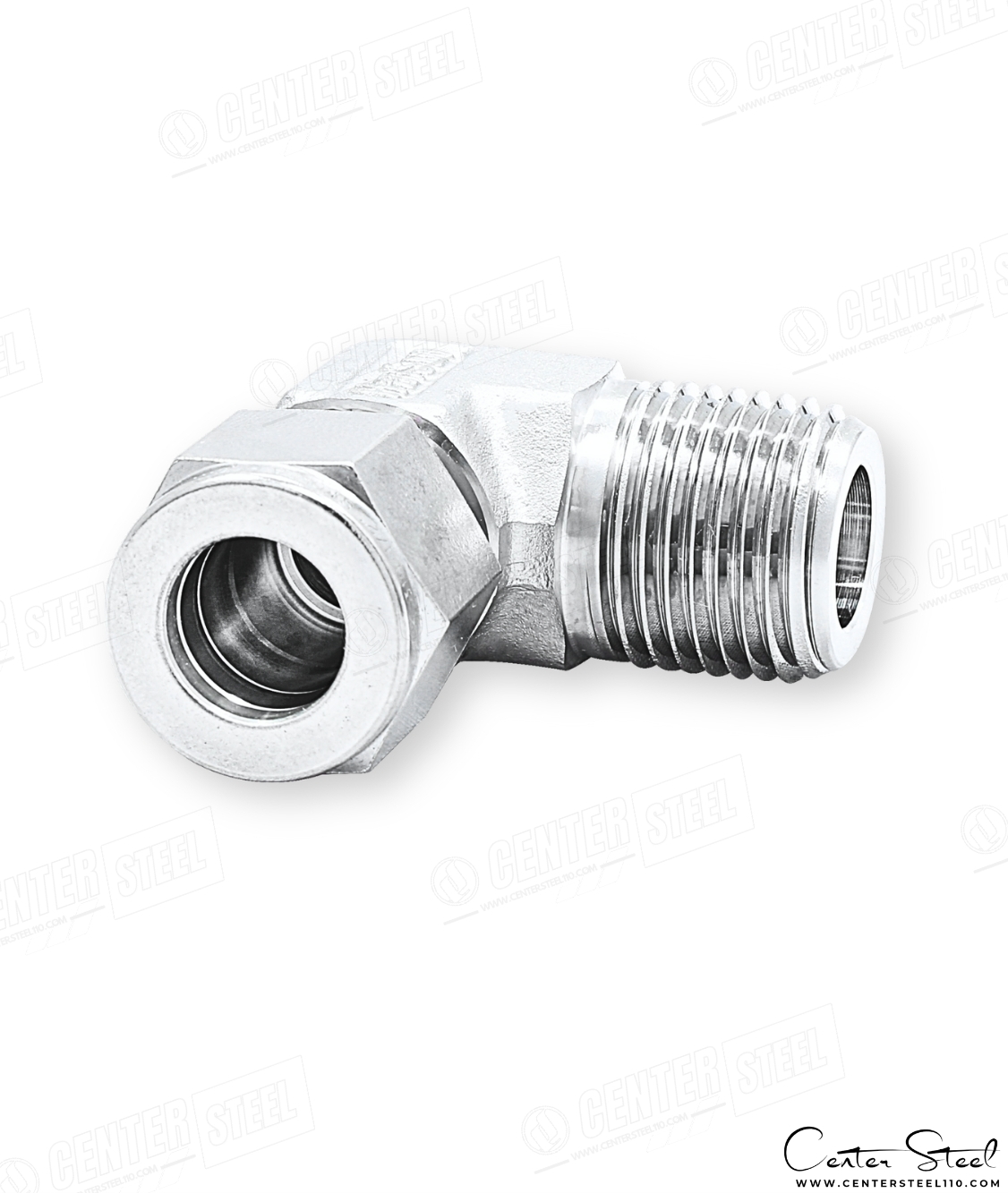

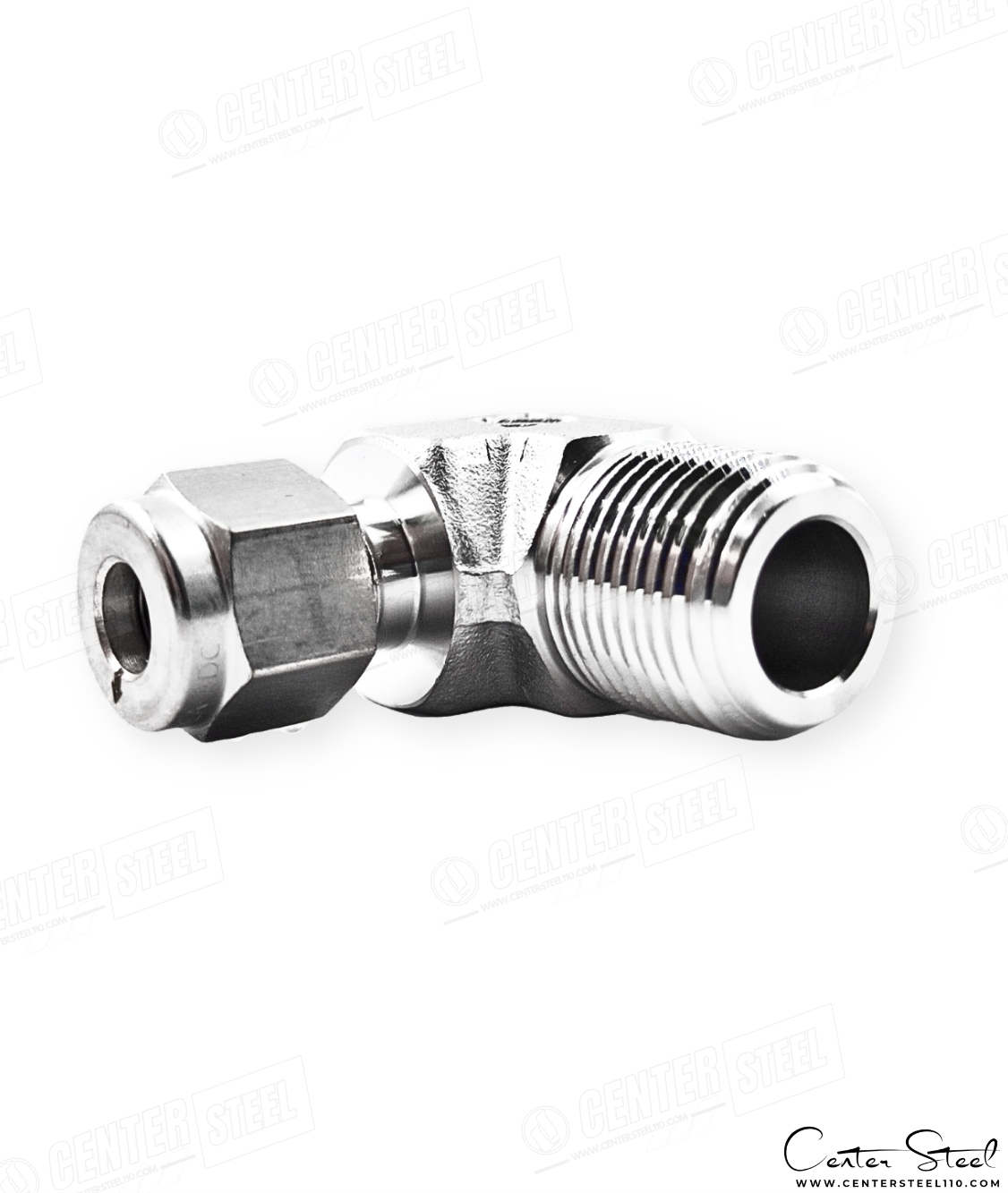

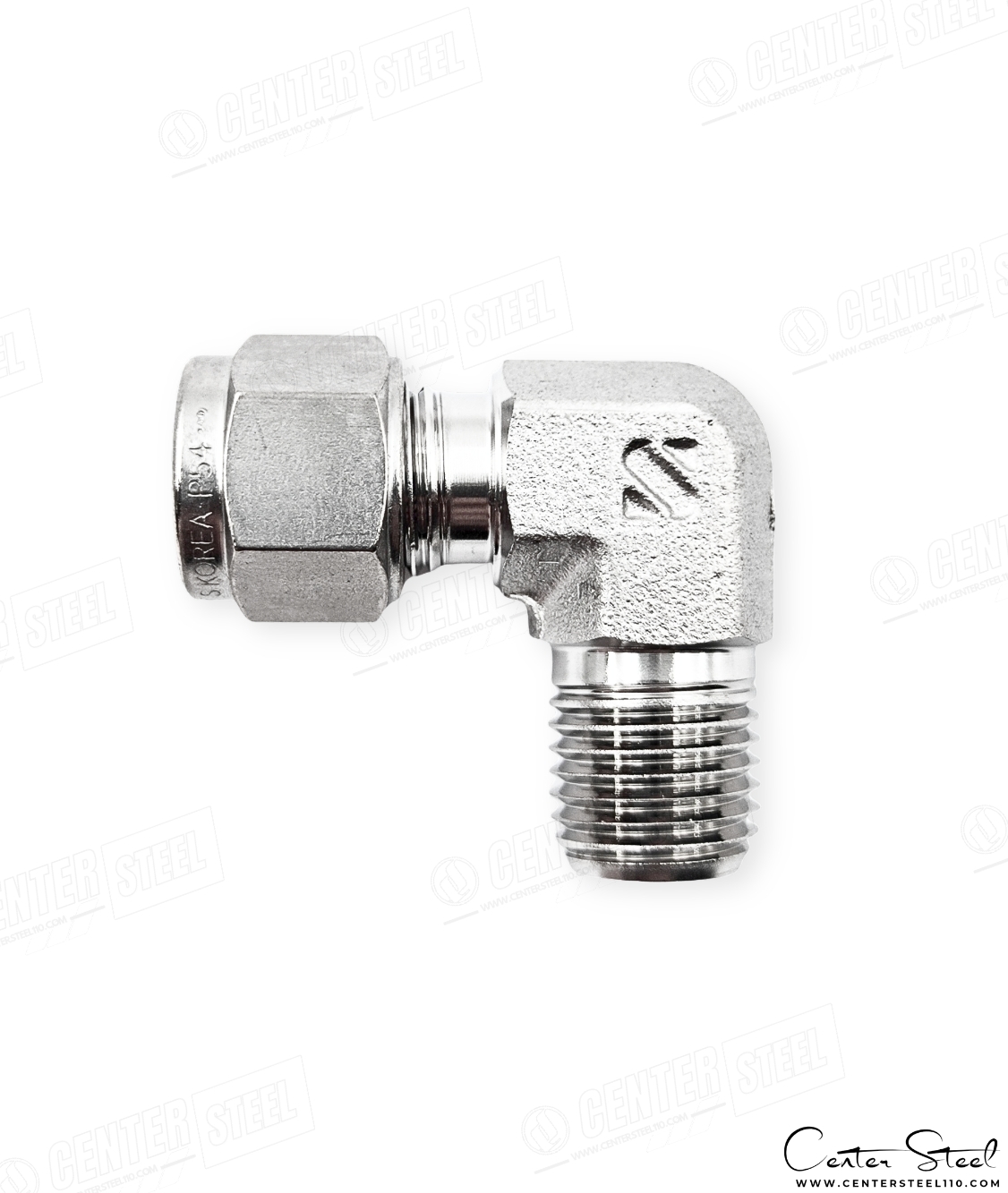

زانوی یکسر مهره میلیمتری یا میل البو متریک ( Metric Male Elbow ) یکی از اتصالات پرکاربرد در سیستمهای ابزار دقیق است که امکان تغییر مسیر جریان در زاویه ۹۰ درجه را فراهم میسازد. این اتصال از یکسو به تیوب متریک (Metric Tubing) متصل میشود و از سوی دیگر دارای رزوه بیرونی (Male Thread) مطابق استاندارد NPT است.
این طراحی باعث میشود Male Elbow گزینهای ایدهآل برای زمانی باشد که لازم است خط تیوبینگ به تجهیزات رزوهای متصل شود و همزمان تغییر جهت مسیر سیال صورت گیرد.
این قطعه از استنلس استیل 316 یا 316L فورج شده (ASTM A182) ساخته شده و برای استفاده در شرایط فشار و دمای بالا، محیطهای خورنده و سیستمهای حساس ابزار دقیق طراحی شده است.
البته متریال های مختلف وابسته به نیاز پروژه قابل سفارش و تامین میباشد.
⚙️ ویژگیهای کلیدی زانوی یکسر مهره ( میل البو ) – Metric Male Elbow
- تغییر مسیر جریان در زاویه ۹۰ درجه با اتصال مستقیم به تیوب متریک و یک رزوه داخل
- متریال بدنه: استنلس استیل 316/316L فورجشده – ASTM A182
- مهره اتصال: استنلس استیل 316/316L – ASTM A479/276 با پوشش نقره داخلی (Silver Plating – ASTM B700) برای کاهش اصطکاک و جلوگیری از Galing
- فرول ها: استنلس استیل 316/316L – ASTM A479/276 با سختکاری سرد (Cold Worked) و عملیات Solution Annealing و Carburizing فرول پشتی برای افزایش مقاومت سایشی و بهبود آببندی
- اتصال مطمئن و بدون نشتی بین تیوبهای ابزار دقیق و رزوههای NPT
- طراحی شده برای تیوبهای Metric از سایز ۲میلیمتر الی ۵۰ میلیمتر
- عملیات Carburizing روی بخشهایی از فرول (مخصوصاً Back Ferrule) اعمال میشه و یک لایه نازک از کربن به سطح اضافه میشه تا سختی سطحی بیشتر بشه و معمولاً روی فولادهای کمآلیاژ یا استنلسهای مخصوص انجام میشه
- طراحی Double Ferrule برای آببندی فلز به فلز (Metal-to-Metal Seal)
- فشار کاری 2000Psi تا 12000Psi (بسته به سایز ، دما و متریال )
- البته گفتنی هست فشار کاری بالای 6000Psi برای این اتصالات پیشنهاد نمیگردد چرا که مستلزم تجربه و دقت فراوان در مونتاژ و شرایط متاثر سیالات و محیط روی عملکرد و فشار میباشد.
- مقاومت عالی در برابر خوردگی، کلرایدها و ترکخوردگی تنشی
- محدوده دمای کاری: ۳۲۱- تا ۱۲۰۰ درجه فارنهایت (بسته به متریال آببندی)
- نصب سریع و آسان، بدون نیاز به جوش یا رزوهکاری
- قابلیت استفاده مجدد بدون افت کیفیت آببندی
- تولید طبق استانداردهای ASME B31.1، ASME B31.3، MSS-SP-99 , ASME B.1.20.1
🔹 پوشش نقره داخل مهره (Silver Plating)
- پوشش نقره داخل مهره باعث کاهش اصطکاک بین مهره و فرول در هنگام بستن میشود.
- این پوشش طول عمر مهره و فرول را افزایش داده و از گیرکردن (Galling) در فشارهای بالا جلوگیری میکند.
- پوشش طبق استاندارد ASTM B700 – Silver Coating اجرا میشود.
🔹 سختکاری فرول و بکفرول
- فرول های جلو و عقب از 316/316L سختکاریشده سرد (Cold Worked) ساخته میشوند.
- عملیات Solution Annealing باعث بهبود ساختار کریستالی و افزایش دوام میگردد.
- سختی سطحی طبق تست راکول HRB 85–90 تنظیم شده تا هم مقاوم و هم انعطافپذیر باشد.
- طراحی بکفرول نیرو را به عقب منتقل کرده و مانع از شلشدن یا لرزش اتصال در محیطهای ارتعاشی میشود.
📊 جدول مشخصات میل البو متریک ( Metric Male Elbow)
| ویژگی | توضیح فنی |
|---|---|
نوع اتصال (Fittings Type) | Male Elbow – Double Ferrule |
متریال بدنه (Body Material) | Stainless Steel 316/316L Forged – ASTM A182 |
متریال مهره ( Nut Material) | Stainless Steel 316/316L – ASTM A479/276 + Silver Plated |
متریال فرول ها ( Ferrules Material) | Stainless Steel 316/316L – ASTM A276/479 – Cold Worked & Treatment |
محدوده سایز بندی بر اساس میلیمتر (Metric Size Range) | 2MM ~ 50 MM (Metric) |
رنج فشار کاری (Working Pressure Range) | 2000Psi الی 12000Psi به طور مستقیم وابسته به سایز و دما (پیشنهاد میگردد تا حداکثر 6000Psi مورد استفاده قرار بگیرند.) |
محدوده دمای کاری ( Working Temp Range) | 321°F to 1200°F- 196°C to 648°C- |
نوع آببندی (Sealing Type) | Metal-to-Metal Seal |
استانداردها ( Standards) | ASME B31.1، ASME B31.3، ASME B.1.20.1 ، MSS-SP-99 |
برخی برندهای معتبر (Brands) | Swagelok، Parker، S-LOK، Dk-lok، Hy-Lok , Superlok |
🧪 کاربردهای زانوی یکسر مهره ( Male Elbow)
- تغییر مسیر جریان در زاویه ۹۰ درجه با اتصال مستقیم به تیوب متریک و رزوه بیرونی در سیستمهای ابزار دقیق و فرآیندی
- خطوط ابزاردقیق فشار قوی هیدرولیک و پنوماتیک و فرآیندی
- سیستمهای گاز CNG و هیدروژن
- صنایع نفت، گاز، پتروشیمی و نیروگاهی
- صنایع غذایی، دارویی و آزمایشگاهی
- سیستمهای خلأ و فشار مثبت
نکات نصب و نگهداری
- آمادهسازی تیوب: تیوب باید تمیز، خشک و بدون پلیسه باشد تا آببندی کامل تضمین شود.
- مونتاژ اولیه: تیوب را تا انتهای بدنه وارد کنید و مهره را با دست بسته و سپس طبق توصیه سازنده با آچار سفت کنید.
- گشتاور مناسب: از سفتکردن بیشازحد یا کمتر از حد خودداری کنید؛ گشتاور صحیح باعث عمر بیشتر و جلوگیری از نشتی میشود.
- باز و بست مجدد: پس از اولین مونتاژ کامل، اتصال بارها قابل استفاده است؛ در باز و بست بعدی فقط تا نقطه مقاومت اولیه سفت کنید.
- بازرسی دورهای: در سیستمهای تحت فشار یا ارتعاش، بهطور منظم نشتی و سلامت قطعه را بررسی کنید.
- ایمنی و تمیزکاری: از ابزار مناسب استفاده کنید و از ضربه یا چکش زدن پرهیز کنید؛ محصول قبل از ارسال تمیزکاری شده و آماده نصب است.
⚠️ نکات طلایی برای تشخیص اتصال اصلی از تقلبی
❌ استفاده از قطعات فیک یعنی ریسک نشتی، توقف خط تولید و حتی حادثه خطرناک.
قبل از خرید، این ۵ نکته را با دقت بررسی کنید:
۱- برند و مارکینگ اطلاعات
- برندهای معتبر مثل Swagelok، Parker، S-LOK همیشه نام یا لوگو ، اطلاعات فنی از قبیل متریال یا در برخی برندها سایز و یک Trace No قابل رهگیری را بر روی بدنه اصلی ، مهره ، فرونت فرول و بک فرول حکاکی و مارک میکنند ( در برخی از محصولات برندهای معتبر که تولید شده از متریال خاص ، ممکن است حکاکی ضربه ای وجود نداشته باشند و تنها مارکینگ لیزری وجود داشته باشد.)
- نمونههای فیک اغلب حکاکی بیکیفیت، چاپی یا با فونت متفاوت دارند.
۲- مهره با پوشش نقره
- مهره اصل دارای پوشش نقره باکیفیت و یکنواخت است که باعث کاهش اصطکاک، افزایش عمر و جلوگیری از گالینگ میشود.
- مهره های تقلبی اغلب بدون روکش یا با پوشش بیکیفیت هستند که سریعاً ساییده میشود.
۳- متریال بدنه
- بدنه اصل از ۳۱۶ یا ۳۱۶L فورج شده (ASTM A182) ساخته شده است اما اتصال تقلبی ممکن است از آلیاژ 304 یا گریدهای مغایر و حتی به صورت ریخته گری ساخته شده باشد.
۴- کیفیت ماشینکاری
- محصول اصل رزوههای استاندارد و با کیفیت ، لبههای یکنواخت و سطح صیقلی دارد.
- اتصال تقلبی رزوهها زبر، لبهها نامنظم و سطح بدنه مات است.
۵- فرول های سختکاریشده
- فرول با کیفیت و اصل از ۳۱۶ یا ۳۱۶L سختکاریشده ساخته شده و هنگام مونتاژ کاملا مشهود و ملموس می باشد.
- محصولات فیک دارای آببندی ضعیف و غیره استاندارد هستند و با استفاده از Gap Gauge و استاندارد مونتاژ برندهای معتبر نمیتوان آنرا آببندی نمود.
💡 توصیه حرفهای
- 📜 قیمت را اولویت دوم خود قراردهید و اول کیفیت را مدنظر قرار دهید تا از هزینههای مجدد و خطرات ناشی از یک انتخاب اشتباه پرهیز کنید
- 📏 وزن و ابعاد را با کاتالوگ اصلی تطبیق دهید.
- 🚫 از نصب اتصالات بدون برند یا فاقد استاندارد و فیک خودداری کنید چرا که آنها مسبب هزینه هنگفت و خطرات جانی و مالی بسیار میگردند .
