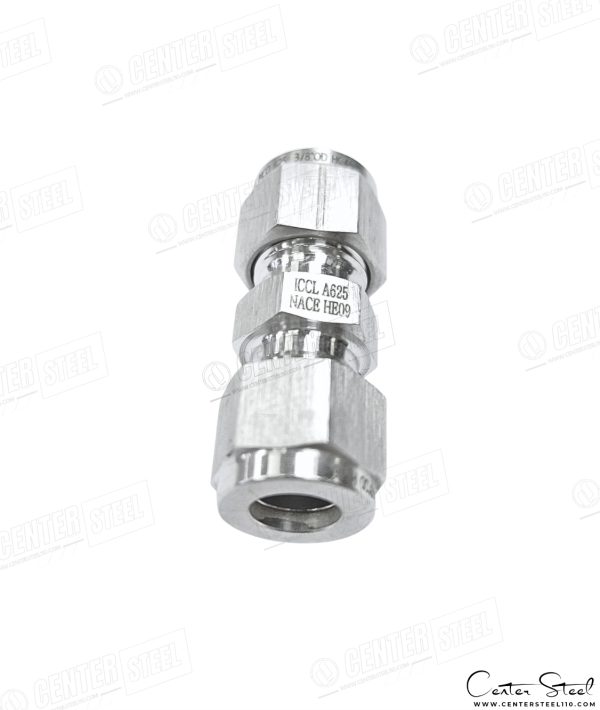

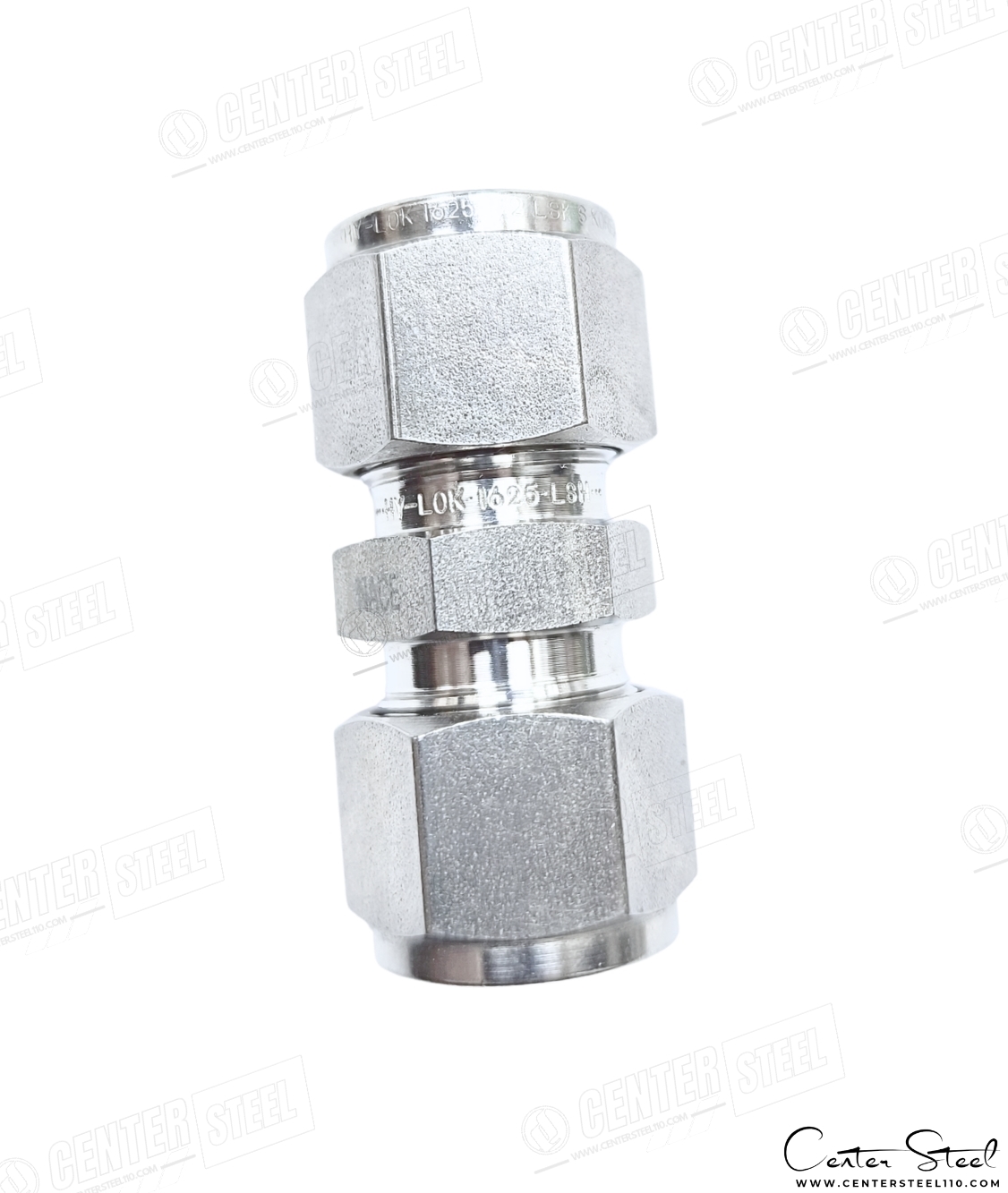

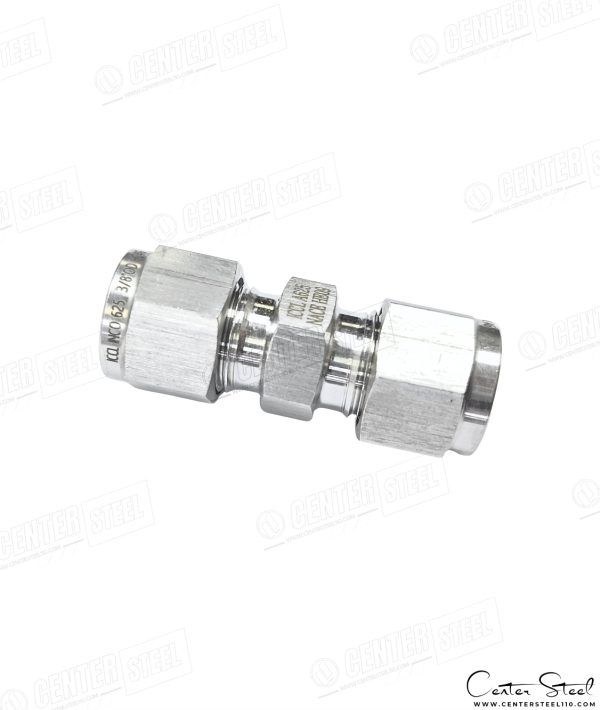

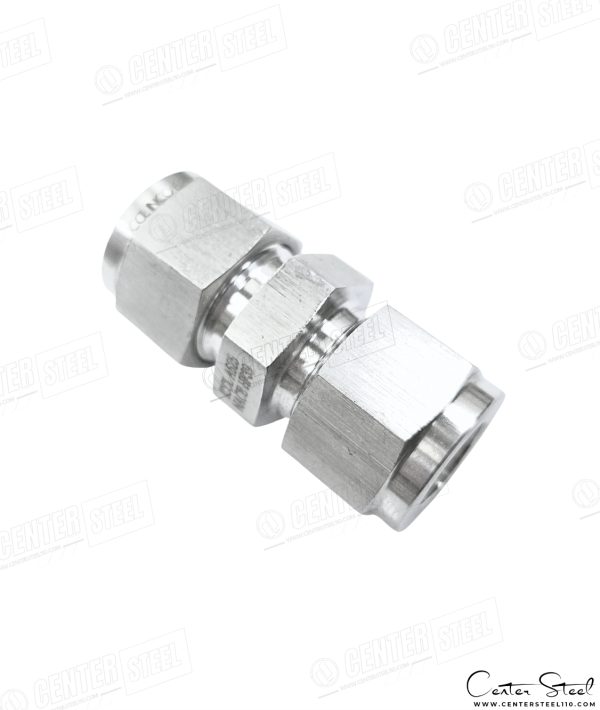

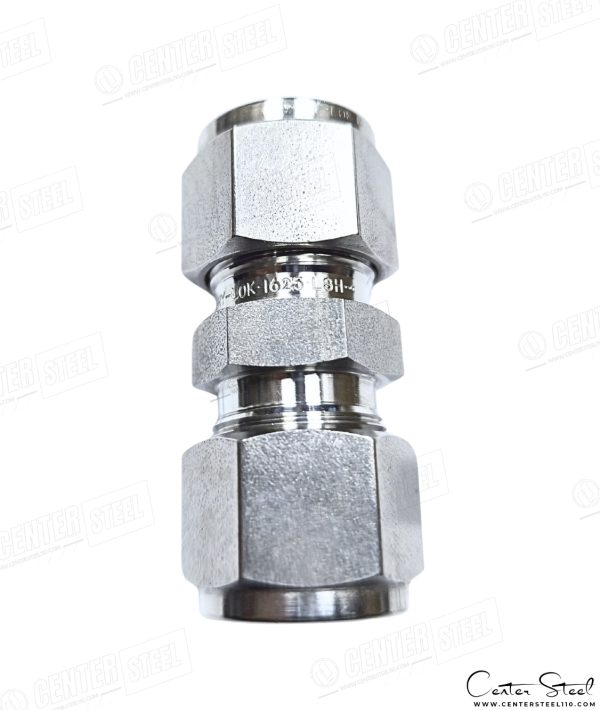

یونیون اینکونل ۶۲۵ دو سر مهره یا Straight Union یکی از رایجترین و مهمترین اتصالات در سیستمهای تیوبینگ و ابزار دقیق است.
این اتصال برای اتصال دو تیوب اینکونل ۶۲۵ در یک راستا طراحی شده و با بهرهگیری از سیستم دو فرولی (Double Ferrule)، یک اتصال مکانیکی محکم، قابل باز و بسته شدن و بدون نشتی را ایجاد میکند.
این قطعه از Inconel 625 – UNS N06625 مطابق استاندارد ASTM B446 ساخته شده و برای استفاده در شرایط فشار بالا، حرارت بسیار زیاد، محیطهای شدیداً خورنده، کلرایدی و سولفیدی و همچنین سرویسهای Offshore و Sour Service طراحی شده است.
در صورت نیاز، متریالهای مختلف وابسته به پروژه قابل سفارش و تأمین میباشد.
⚙️ ویژگیهای کلیدی یونیون اینکونل ۶۲۵
- متریال بدنه: Inconel 625 – UNS N06625 -ASTM B446
- مهره اتصال: Inconel 625 – ASTM B446
با پوشش نقره داخلی (Silver Plating – ASTM B700) جهت کاهش اصطکاک و جلوگیری از گالینگ - فرولها: Inconel 625 – Cold Worked – مطابق ASTM B446
- عملیات Cold Worked برای افزایش استحکام
- عملیات Solution Annealing جهت ساختار یکنواخت
- عملیات Modified Surface Hardening روی Back Ferrule جهت بهبود قفلشدگی و آببندی
- طراحی Double Ferrule جهت ایجاد آببندی فلز به فلز (Metal-to-Metal Seal)
- فشار کاری حدود 2000Psi تا 12000Psi
(کاملاً وابسته به سایز، دما و شرایط عملیاتی) - 🔺 توصیه: برای فشار بالای 6000Psi نیاز به تجربه زیاد در مونتاژ و کنترل شرایط سیال است.
- مقاومت فوقالعاده در برابر خوردگی، سایش، کلراید، H₂S، محیطهای دریایی و دماهای بالا
- محدوده دمای کاری ۲۰۵- تا ۱۲۰۰ درجه فارنهایت
- نصب آسان بدون نیاز به جوشکاری یا رزوهکاری
- باز و بست مجدد بدون افت کیفیت آببندی
- تولید مطابق استانداردهای ASME B31.1، ASME B31.3، MSS-SP-99
🔹 پوشش نقره داخل مهره (Silver Plating)
- کاهش اصطکاک بین مهره و فرول هنگام مونتاژ
- جلوگیری از Galling حتی در فشارهای بسیار بالا
- مطابق استاندارد ASTM B700 – Silver Coating
🔹 سختکاری فرول و بکفرول
- فرولهای Inconel 625 بهصورت Cold Worked تولید میشوند.
- عملیات Solution Annealing برای استحکام و ساختار یکنواخت
- سختی سطحی کنترلشده جهت تحمل فشارهای بالا
- Back Ferrule نیرو را به عقب منتقل کرده و از شلشدن اتصال در محیطهای ارتعاشی جلوگیری میکند.
📊 جدول مشخصات فنی یونیون اینکونل ۶۲۵ – Inconel Union
| ویژگی | توضیحات فنی |
|---|---|
| نوع اتصال (Fittings Type) | Straight Union – Double Ferrule |
| متریال بدنه (Body Material) | Inconel 625 – UNS N06625 – ASTM B446 |
| متریال مهره (Nut Material) | Inconel 625 – ASTM B446 + Silver Plated |
| متریال فرولها (Ferrules Material) | Inconel 625 – Cold Worked – ASTM B446 |
| محدوده سایز (Fractional O.D Range) | 1/16” ~ 2″ |
| رنج فشار کاری (Working Pressure) | 2000Psi تا 12000Psi (وابسته به سایز و دما) حداکثر 6000Psi بنابر اطمینان و ایمنی |
| محدوده دمای کاری (Temp Range) | -205°F ~ 1200°F -130°C ~ 649°C |
| نوع آببندی (Sealing Type) | Metal-to-Metal Seal |
| استانداردها (Standards) | ASME B31.1، ASME B31.3، MSS-SP-99 |
| برندهای معتبر (Brands) | Swagelok، Parker، S-LOK، DK-Lok، Hy-Lok، Superlok |
🧪 کاربردهای یونیون اینکونل 625 ( Inconel Union )
- اتصال دو تیوب اینکونل ۶۲۵ در خطوط ابزار دقیق
- سرویسهای فوق خورنده (Offshore – Sour Gas – Chloride – Marine)
- خطوط فشار قوی گاز هیدروژن، نیتروژن، CNG
- صنایع نفت، گاز، پتروشیمی و پالایشگاه
- صنایع نیروگاهی، شیمیایی، خوراکی و دارویی
- سیستمهای حرارتی Extreme-High-Temperature
- سیستمهای خلأ و فشار مثبت
نکات نصب و نگهداری
- تیوب باید تمیز، خشک و بدون پلیسه باشد.
- مونتاژ اولیه طبق دستورالعمل سازنده انجام شود.
- استفاده از گشتاور صحیح توصیه میشود.
- باز و بست مجدد بدون افت کیفیت آببندی
- بازرسی دورهای برای سیستمهای تحت فشار یا ارتعاش
- از ابزار مناسب و بدون ضربه استفاده شود.
⚠️ نکات طلایی تشخیص اصل از تقلبی
۱- مارکینگ و برند
- حکاکی برجسته و یا لیزری واضح، لوگو، گرید متریال و Trace No
۲- مهره با پوشش نقره
- Silver Plating یکنواخت و باکیفیت
- نمونههای فیک پوشش بیکیفیت یا بدون پوشش دارند.
۳- متریال بدنه
- اینکونل 625 اصل طبق ASTM B446 – UNS N06625
- نمونههای فیک از آلیاژهای نامرغوب هستند.
۴- کیفیت ماشینکاری
- رزوهها استاندارد، سطح صیقلی و بدون پلیسه
۵- فرولهای سختکاریشده
- فرول با کیفیت و اصلی از Inconel 625 Cold Worked مطابق استاندارد ASTM B446 – UNS N06625
💡 توصیه حرفهای
- کیفیت را اولویت اول خود قرار دهید چرا که هزینه های جانی و مالی ناشی از حوادث غیر قابل جبران است
- مشخصات فنی و ابعاد را با کاتالوگ اصلی تطبیق دهید.
- از نصب اتصالات فاقد برند یا فیک پرهیز کنید.
- برای محیطهای بسیار خورنده، Inconel 625 بهترین گزینه است.
