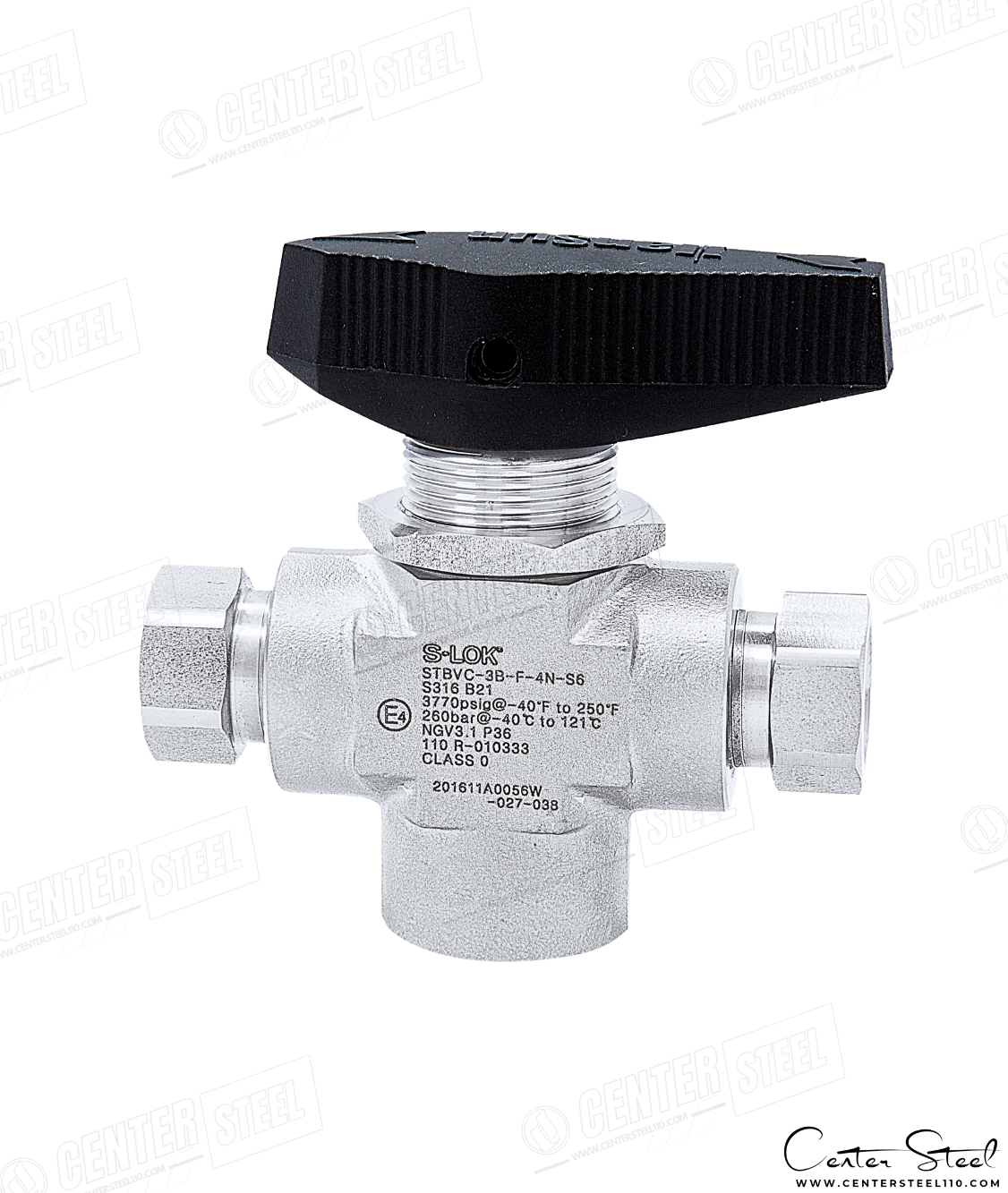

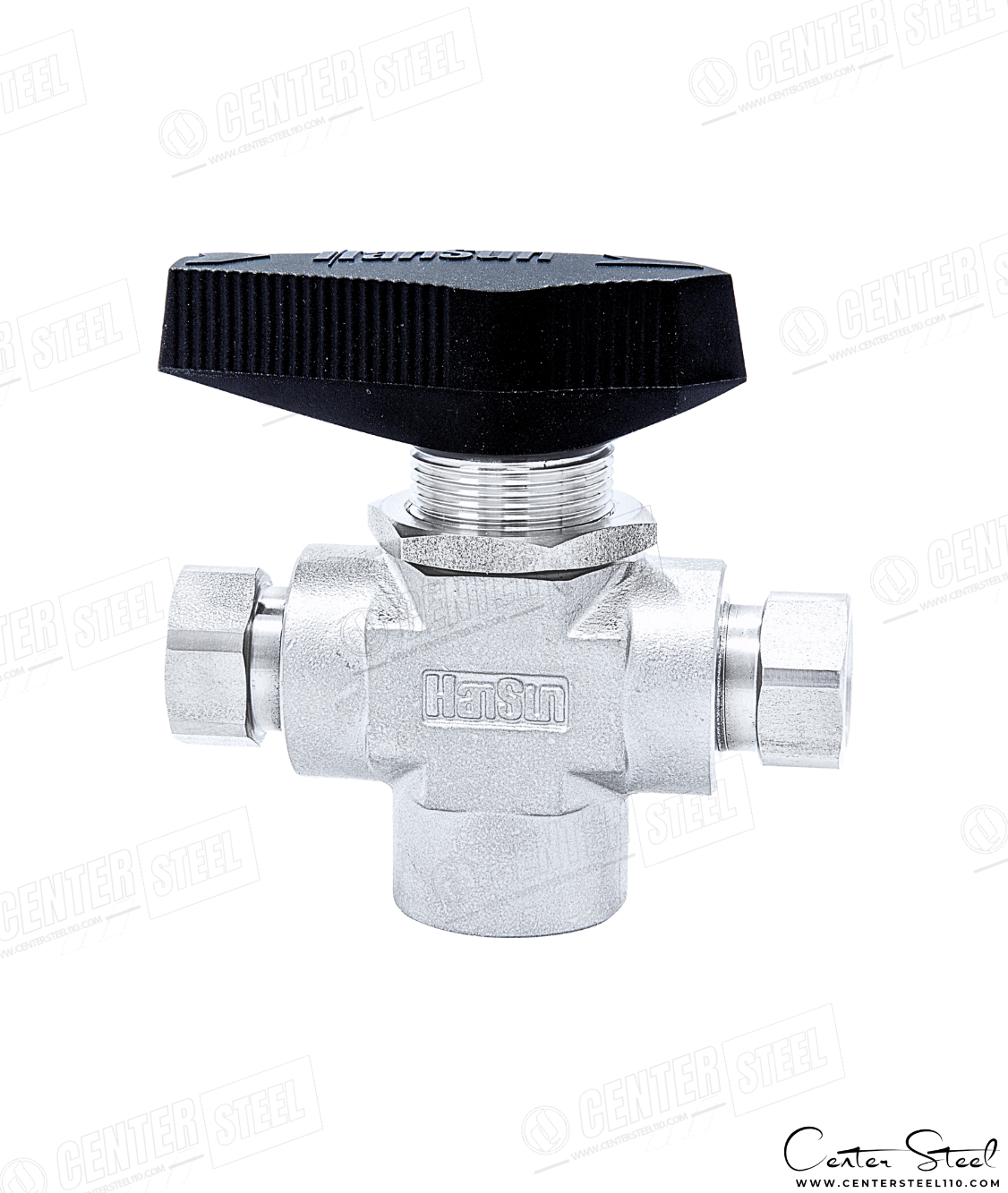

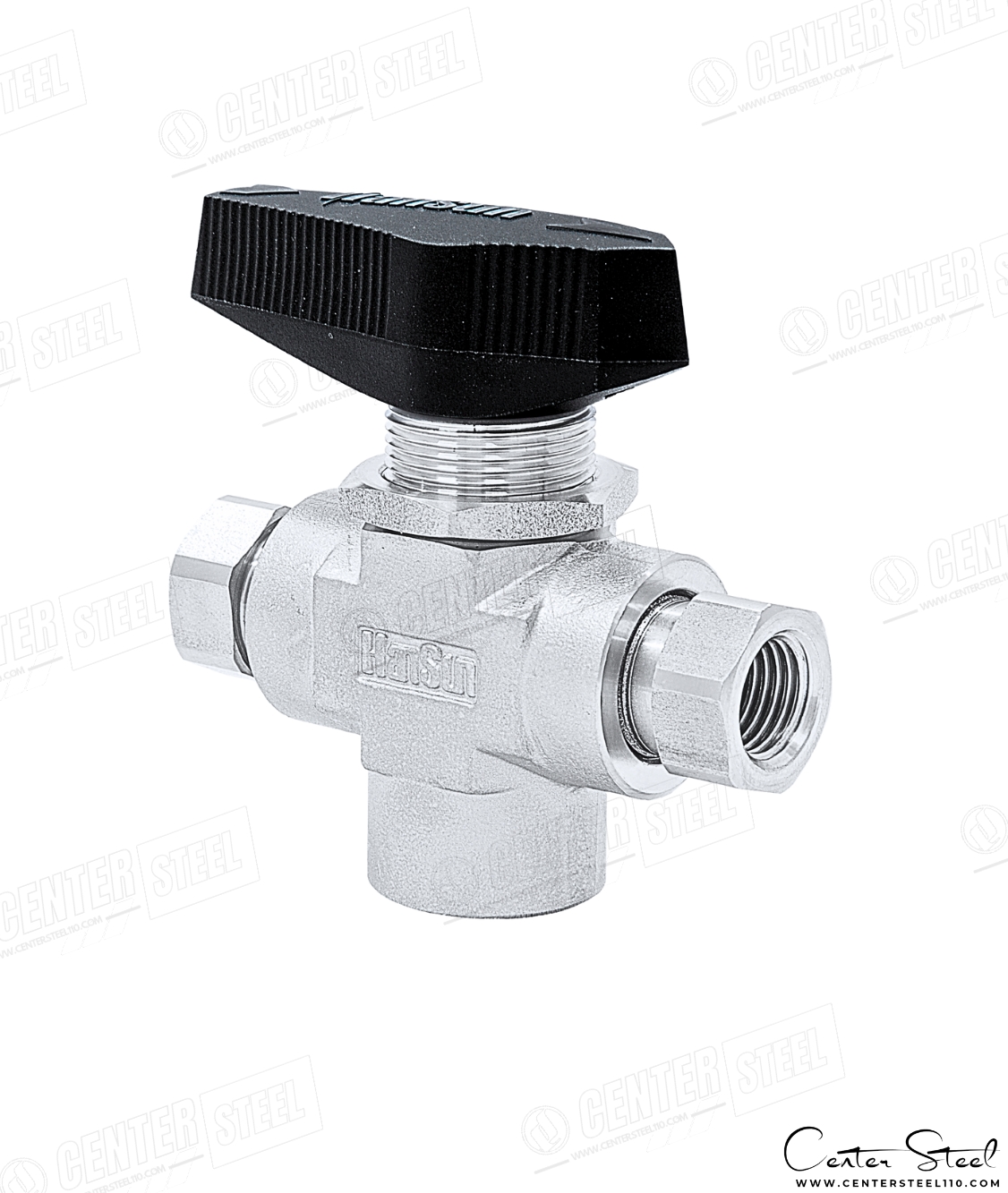

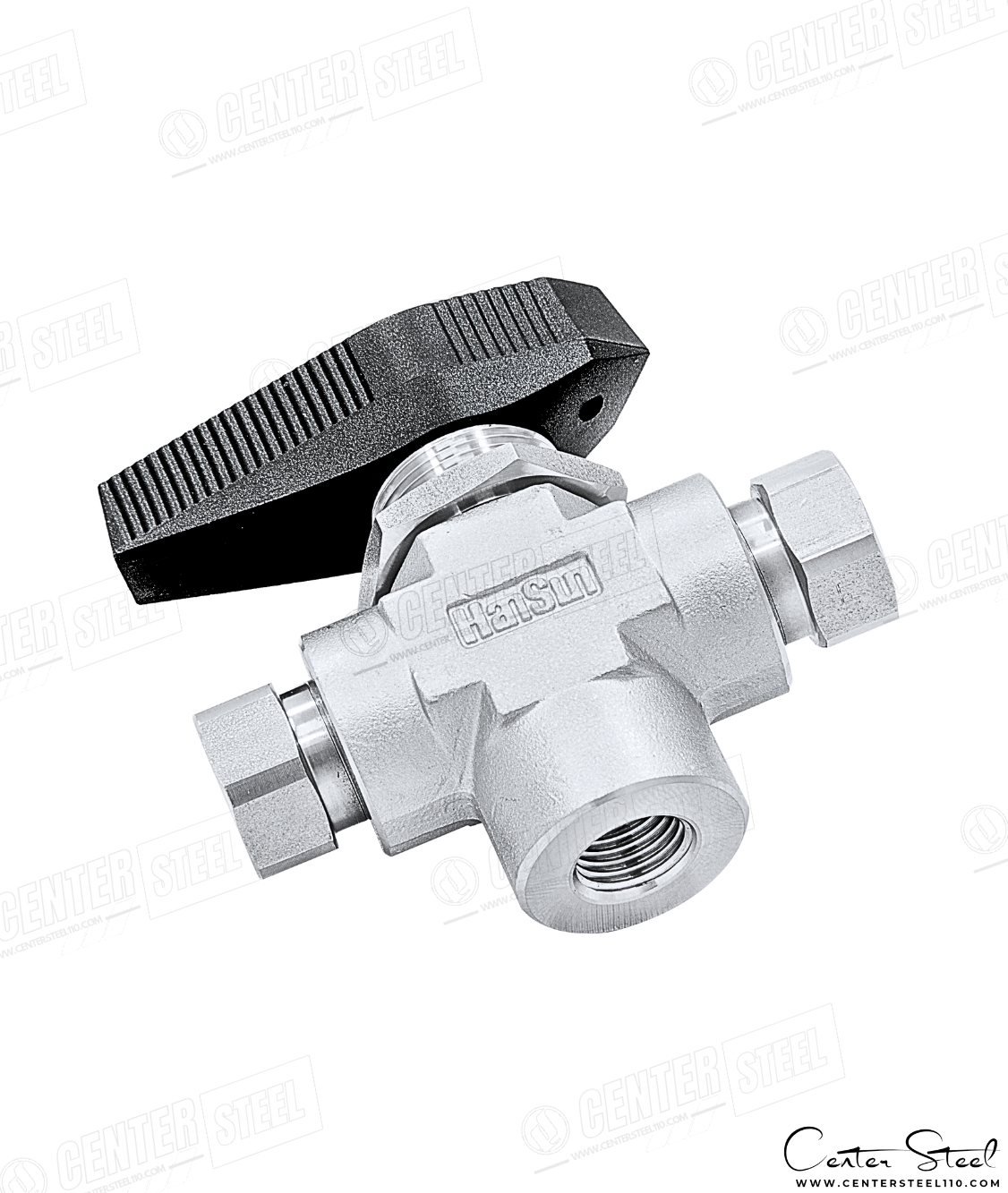

بال ولو سه راهی CNG فشار 6000Psi سری STBVC60 برند S-LOK
3-Way CNG Ball Valve | W.P. Up to 6,000Psi | STBVC60 Series | Made by S-LOK
در سیستمهای گاز طبیعی فشرده (CNG) و NGV، کنترل، قطع و سوئیچ ایمن جریان در فشارهای بالا از اهمیت بسیار بالایی برخوردار است. هرگونه نشتی، افت فشار ناخواسته یا عملکرد ناپایدار در این سیستمها میتواند منجر به کاهش راندمان، آسیب تجهیزات و حتی خطرات ایمنی شود. بال ولوهای سهراهی (3Way Ball Valves) با قابلیت تغییر مسیر جریان و ایزولاسیون همزمان، نقش کلیدی در مدیریت جریان گاز طبیعی در ایستگاههای سوختگیری، خطوط انتقال و پنلهای ابزار دقیق ایفا میکنند.
بال ولو سهراهی CNG مدل STBVC60 از برند S-LOK یک شیر صنعتی با طراحی Trunnion Mounted Ball بوده که برای فشارهای بالا تا 6000Psi طراحی شده است. طراحی گوی مهارشده (Trunnion) موجب کاهش تنش وارد بر سیتها، کاهش گشتاور عملیاتی و افزایش طول عمر ولو در شرایط کاری سخت میشود. این ویژگی بهویژه در کاربردهای CNG که سیکلهای باز و بسته شدن مکرر وجود دارد، اهمیت ویژهای دارد.
سری STBVC60 با بهرهگیری از سیتهای مهندسیشده و بسیار مقاوم PEEK ، آببندی مطمئن در محدوده وسیع دمایی و فشار بالا را تضمین میکند. استفاده از اورینگهای مقاوم در برابر گاز طبیعی و طراحی داخلی مهندسیشده، این ولو را به انتخابی مطمئن برای سیستمهای CNG، NGV و صنایع گاز طبیعی تبدیل کرده است.
⚙️ ویژگیهای کلیدی بال ولو CNG سه راهی سری STBVC60
- حداکثر فشار کاری 6000Psig @ 70°F (413Bar @ 21°C)
- براساس استاندارد NGV/CNG فشار کاری 260Bar و دمای حداکثر 120 درجه سانتیگراد
- دارای گواهینامههای بینالمللی ECE R110، ANSI NGV3.1، ISO 15500 برای کاربرد ایمن در CNG
- طراحی مهندسیشده Trunnion Ball برای کاهش گشتاور و افزایش دوام
- مدل 3Way Switching Type با الگوی L جهت تغییر مسیر و سوئیچ ایمن جریان
- قابلیت نصب پنلی (Panel Mounting) بهصورت استاندارد
- دسته با نشانگر جهت جریان برای جلوگیری از خطای اپراتوری و همچنین امکان سفارش دسته فلزی
- سیت استاندارد برای این شیر PEEK با مقاومت عالی در برابر CNG
- اورینگهای HNBR مقاوم در برابر گاز طبیعی
- وجود فنر دیسکی با متریال Alloy X-750 جهت حفظ پیشبار سیت
- سازگار با سرویس Sour Gas ( NACE MR0175)
- اتصال NPT 1/4 اینچ ماده (Female NPT) سازگار با اکثر نازلهای سوختگیری
- تست ۱۰۰٪ کارخانهای با نیتروژن در 1000Psi (69bar)
- انطباق با استانداردهای ECE R110 / ANSI NGV 3.1 / ISO 15500
- طراحی مناسب برای کاربردهای فشار بالا با سیکل کاری مداوم
📊 مشخصات فنی بال ولو CNG سه راهی سری STBVC60
| ویژگی | مقدار / توضیحات |
|---|---|
| سری (Series) | STBVC60 3-Way Trunnion Ball Valve |
نوع طراحی (Design Type) | 3-Way Switching Trunnion Mounted Ball |
| فشار کاری (Working Pressure) | 6000Psi @ 70°F (413Bar @ 21°C) براساس CNG STD 260Bar@121°C |
| متریال سیت (Seat Material) | PEEK (STD) |
| رنج دمایی (Temperature Range) | -17°C ~ 232°C (0°F ~ 450°F) CNG STD بر اساس -40°C ~ 121°C |
| متریال بدنه (Body Material) | Stainless Steel Gr.316/316L ASTM A479/A276 |
متریال گوی (Ball Material) | Stainless Steel Gr.316/316L Precision Machined Trunnion Ball |
| متریال اورینگ (O-Ring) | HNBR (STD) |
| فنر دیسکی (Disc Spring) | Alloy X-750 |
| نوع اتصال (End Connections) | Tube Fittings , Male/Female NPT (ASME B.1.20.1) ISO/BSP Threads |
| گواهینامه ها (Certificates) | ECE R110 CLASS.0 ANSI NGV 3.1 – P36 ISO 15500 |
| کنترل کیفیت (Quality Control) | 100% Factory Tested (Seat & Stem Leak Test) |
⚙️ عملکرد دقیق و ایمن بال ولو سه راهی CNG
در وضعیت سوئیچینگ و تغییر مسیر:
- گوی مهار شده (Trunnion Ball) توسط محور بالا و پایین تثبیت شده و حرکت کنترلشدهای دارد
- تماس یکنواخت بین سیت و گوی برقرار میشود
- تغییر مسیر جریان بدون افت فشار ناگهانی انجام میگیرد
در شرایط فشار بالا:
- طراحی Trunnion باعث جلوگیری از جابجایی محوری گوی میشود
- فنر دیسکی فشار یکنواخت به سیت وارد میکند
- آببندی کامل در Stem و Seat توسط سیستم اورینگ و بکآپ رینگ تضمین میشود
این طراحی موجب کاهش استهلاک، افزایش طول عمر و عملکرد پایدار ولو در شرایط کاری سخت CNG میگردد.
🔌 نازلهای قابل اتصال به شیر CNG مدل STBVC-3B-F-4N
این شیر بهطور گسترده در مسیر نازلهای سوختگیری CNG بهویژه در جایگاههای NGV استفاده میشود. اتصال NPT 1/4 اینچ ماده ( 1/4Inch Female NPT) ، آن را با بسیاری از نازلهای استاندارد بازار کاملاً سازگار کرده است.
✅ نازلهای رایج قابل اتصال:
| مدل نازل | برند | نوع اتصال | توضیحات |
|---|---|---|---|
| TK4 | WEH (آلمان) | 1/4” NPT Male | نازل دستی NGV1 – مناسب خودروهای سبک |
| TK16 | WEH | 1/4” NPT Male | نازل حرفهای برای سوختگیری سریع NGV |
| Tomasetto AT00 | Tomasetto | 1/4” Female | نازل پرکاربرد در جایگاههای سوخت |
| NGV1 Nozzle | Oasis | 1/4” NPT Male | نازل مقاوم برای مصرف صنعتی و روزانه |
📎 ترکیب رایج در ایران:
STBVC-3B-F-4N + نازل TK4 +شیلنگ فشار بالا= ماژول کامل سوختگیری NGV
این ترکیب، جریان گاز را قبل از ورود به نازل کنترل میکند و ایمنی و کارایی عملیات سوختگیری را بالا میبرد.
🧩 متریال قطعات داخلی بال ولو سری STBVC60
| No | Component | Material (3-Way) |
|---|---|---|
| 1 | Body | SS316 / A479 or A276 |
| 2 | Stem | SS316 |
| 3 | Stem Support Ring | PEEK |
| 4 | Stem Backup Ring | PTFE |
| 5 | Stem Bearing | PEEK |
| 6 | Stem O-Ring | HNBR |
| 7 | Trunnion Ball | SS316 |
| 8 | Ball O-Ring | HNBR |
| 9 | Ball Backup Ring | PTFE |
| 10 | Disc Spring | Alloy X-750 |
| 11 | Seat | PEEK |
| 12 | Seat Carrier | Stainless Steel |
| 13 | Seat Carrier Guide | SS316 |
| 14 | Seat Carrier Backup Ring | PTFE |
| 15 | Seat Carrier O-Ring | HNBR |
| 16 | Connector Seal | PTFE |
| 17 | End Connector | SS316 |
| 18 | Handle | Phenolic with Brass Insert |
| 19 | Set Screw | Stainless Steel |
| 20 | Stop Pin | Stainless Steel |
| 21 | Lock Nut | Stainless Steel |
| 22 | Slip Ring | PTFE |
🧪 کاربردهای تخصصی بال ولو CNG سری STBVC60
- ایستگاههای سوختگیری CNG فشار بالا
- خطوط انتقال گاز طبیعی در سیستمهای NGV
- پنلهای سوئیچینگ و ایزولاسیون ابزار دقیق
- سیستمهای نمونهگیری گاز طبیعی
- خطوط High Pressure Gas Distribution
- واحدهای فرآوری گاز و پالایشگاهها
- صنایع پتروشیمی و نیروگاهی
- سیستمهای تست فشار بالا
🔧 نکات نصب و نگهداری
- در تست فشار بالاتر از فشار مجاز سیت، ولو در وضعیت Fully Open قرار گیرد.
- جهت سوئیچینگ مطابق دیاگرام عملکرد رعایت شود.
- از اعمال ضربه ناگهانی به دسته جلوگیری شود.
- عملکرد نشتی سیت و Stem بهصورت دورهای بررسی گردد.
- در سیستمهای CNG رعایت استانداردهای ایمنی الزامی است.
- از باز و بسته کردن بیشازحد دسته شیر بپرهیزید
⚠️ نکات تشخیص محصول اصل S-LOK
- حکاکی لیزری پارت نامبر STBVC60 و فشار کاری
- لوگوی برجسته برند بر روی طرف دیگر بدنه
- کیفیت سطح ماشینکاری گوی و سیت
- تطابق دقیق ابعاد با دیتاشیت رسمی
- ارائه مدارک تست کارخانهای
- بستهبندی و لیبل رسمی S-LOK
🧰 توصیه حرفهای مهندسی
- در سیستمهای CNG با فشار 6000Psi، استفاده از طراحی Trunnion Ball ضروری است.
- انتخاب صحیح سیت (PCTFE یا PEEK) بر اساس دما و شرایط کاری انجام شود.
- در کاربردهای سوئیچینگ مکرر، طراحی سهراهی موجب انعطاف عملیاتی بالاتر میشود.
- برای افزایش طول عمر ولو، از اعمال شوک فشاری ناگهانی جلوگیری گردد.
- کیفیت در سیستمهای گاز فشرده یک الزام ایمنی است، نه یک انتخاب اقتصادی.
