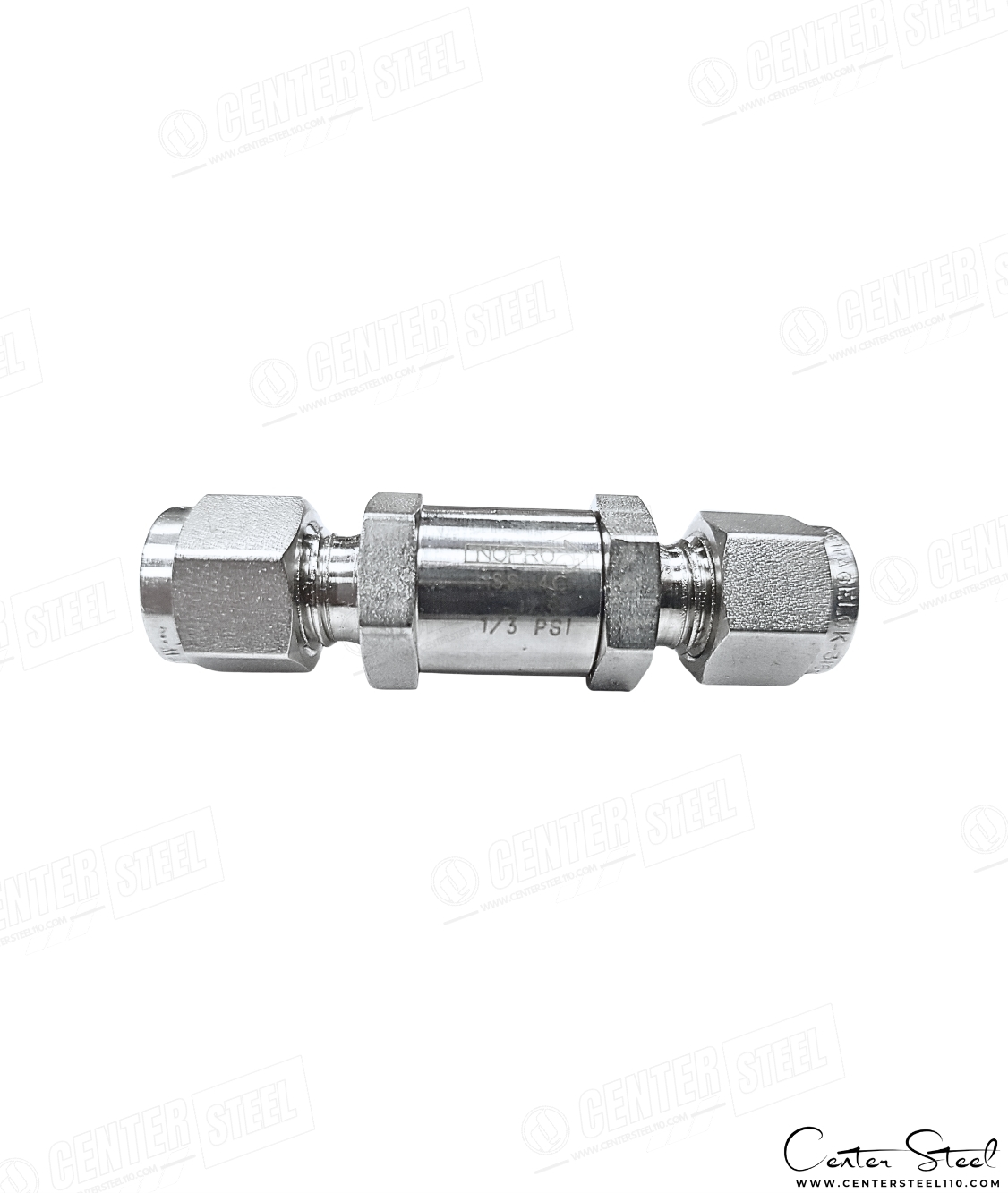

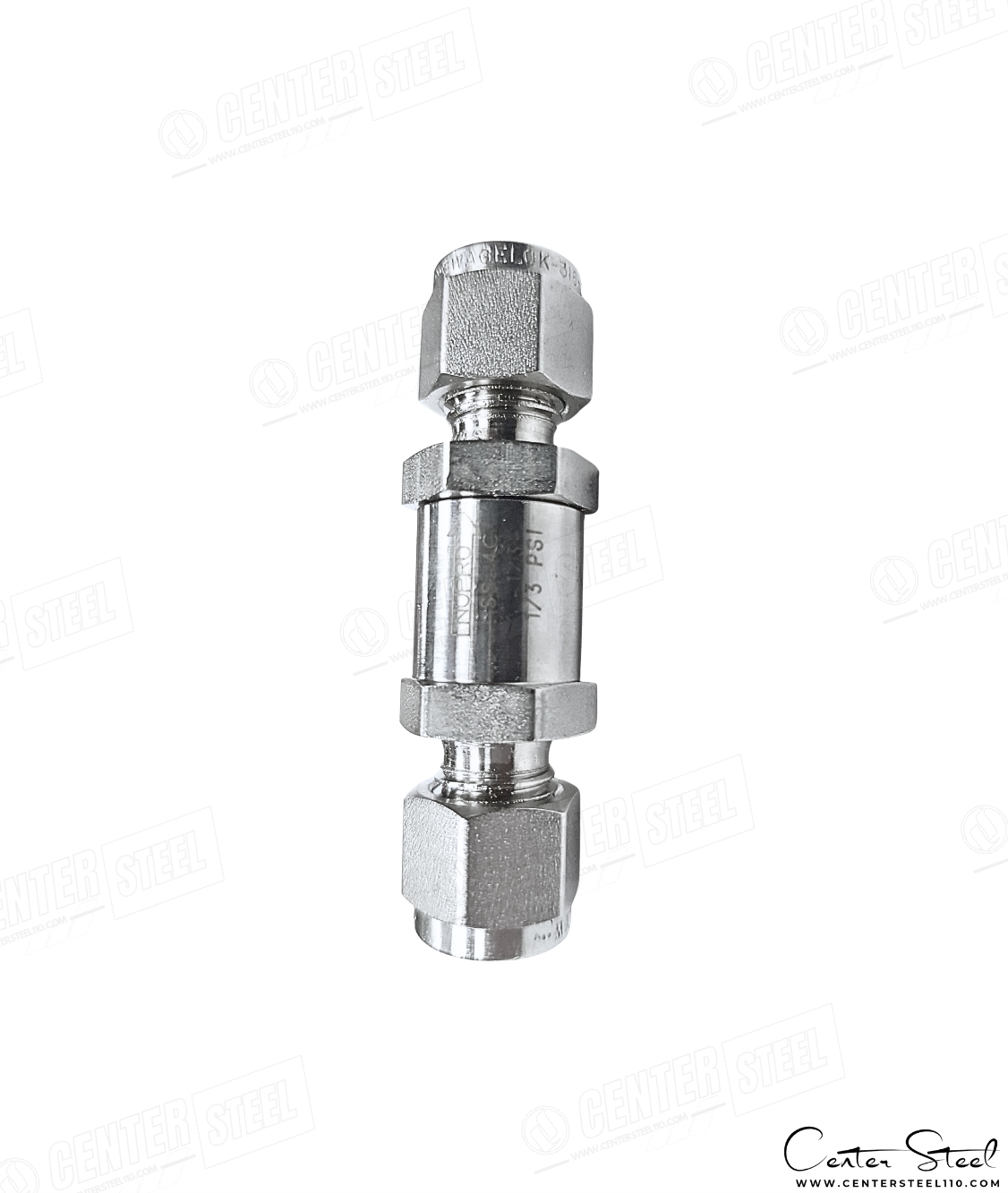

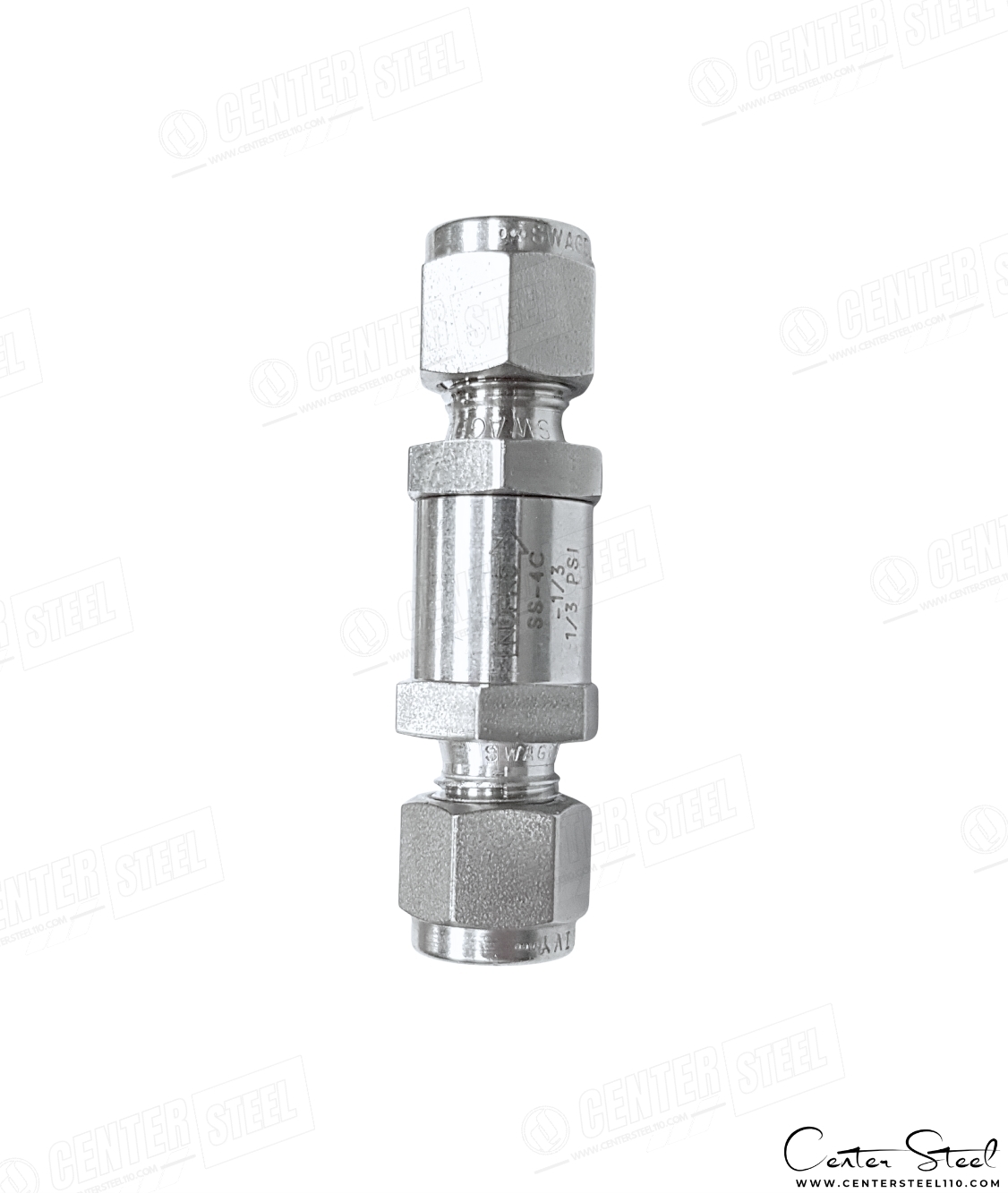

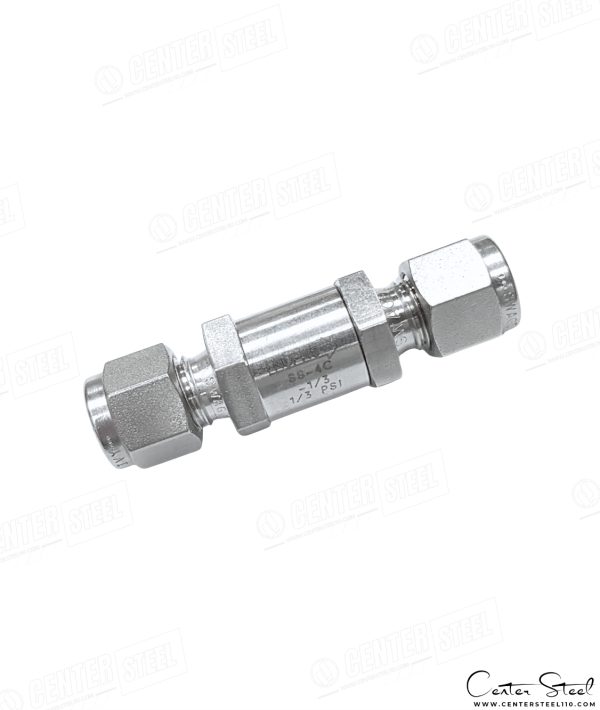

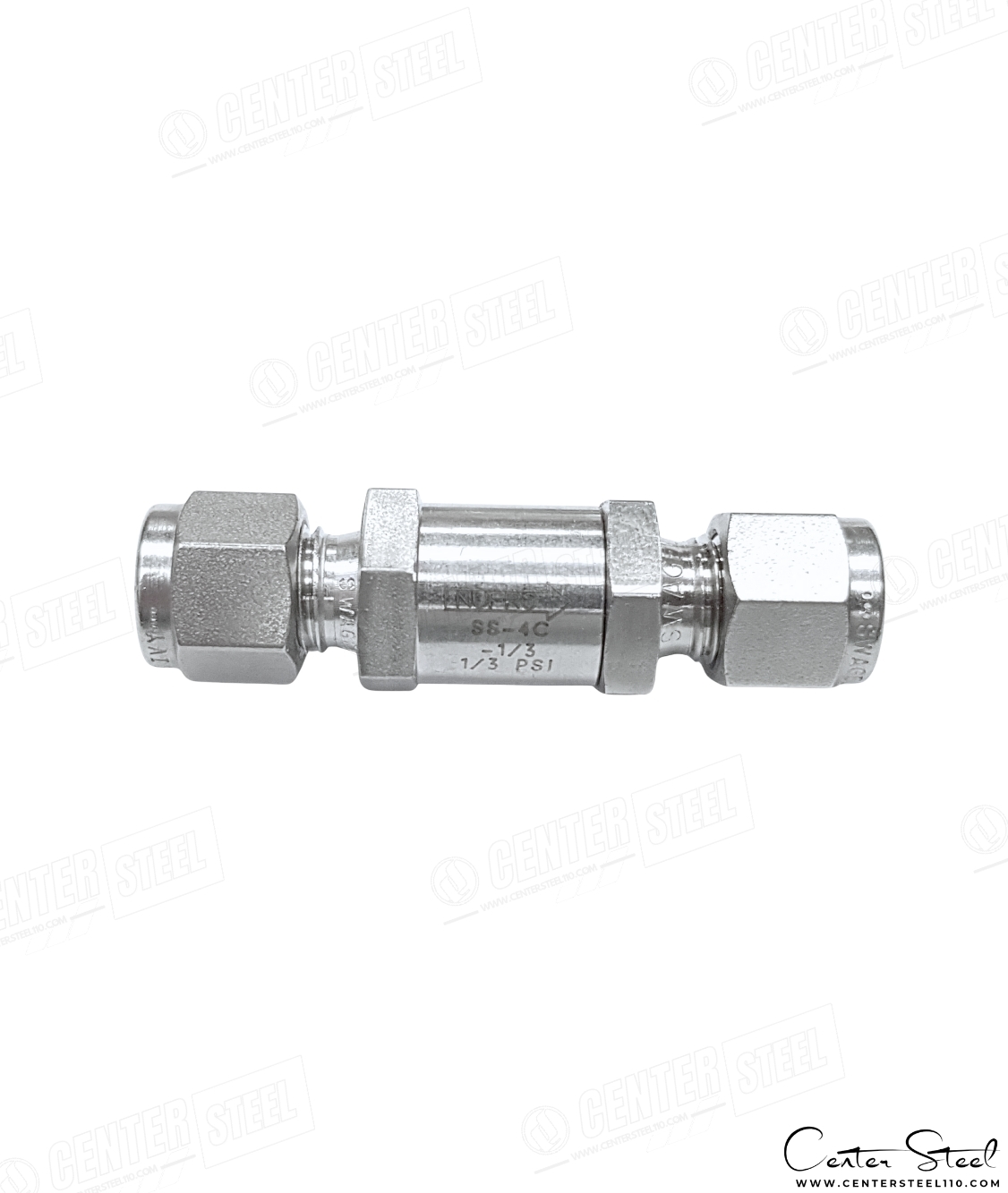

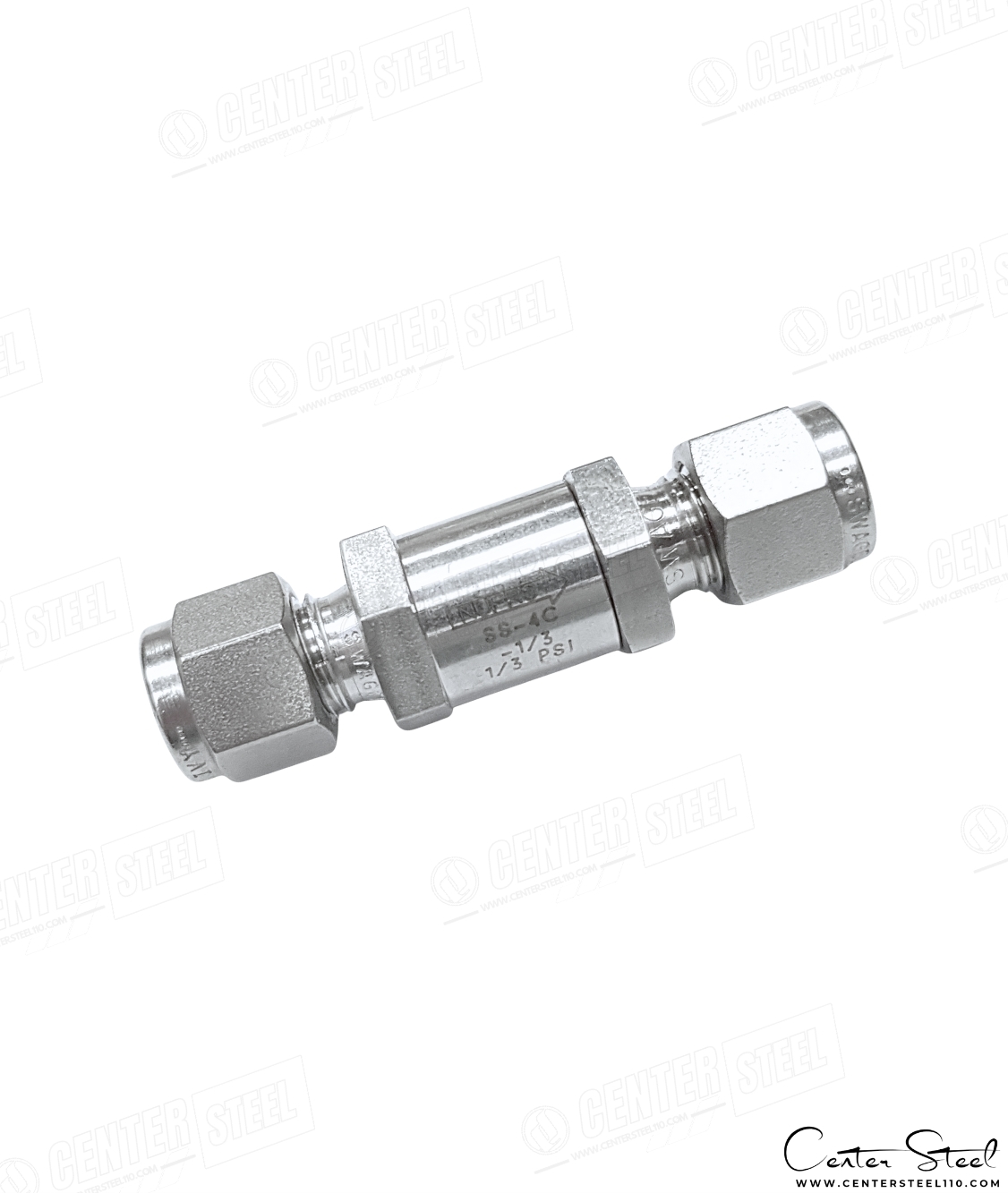

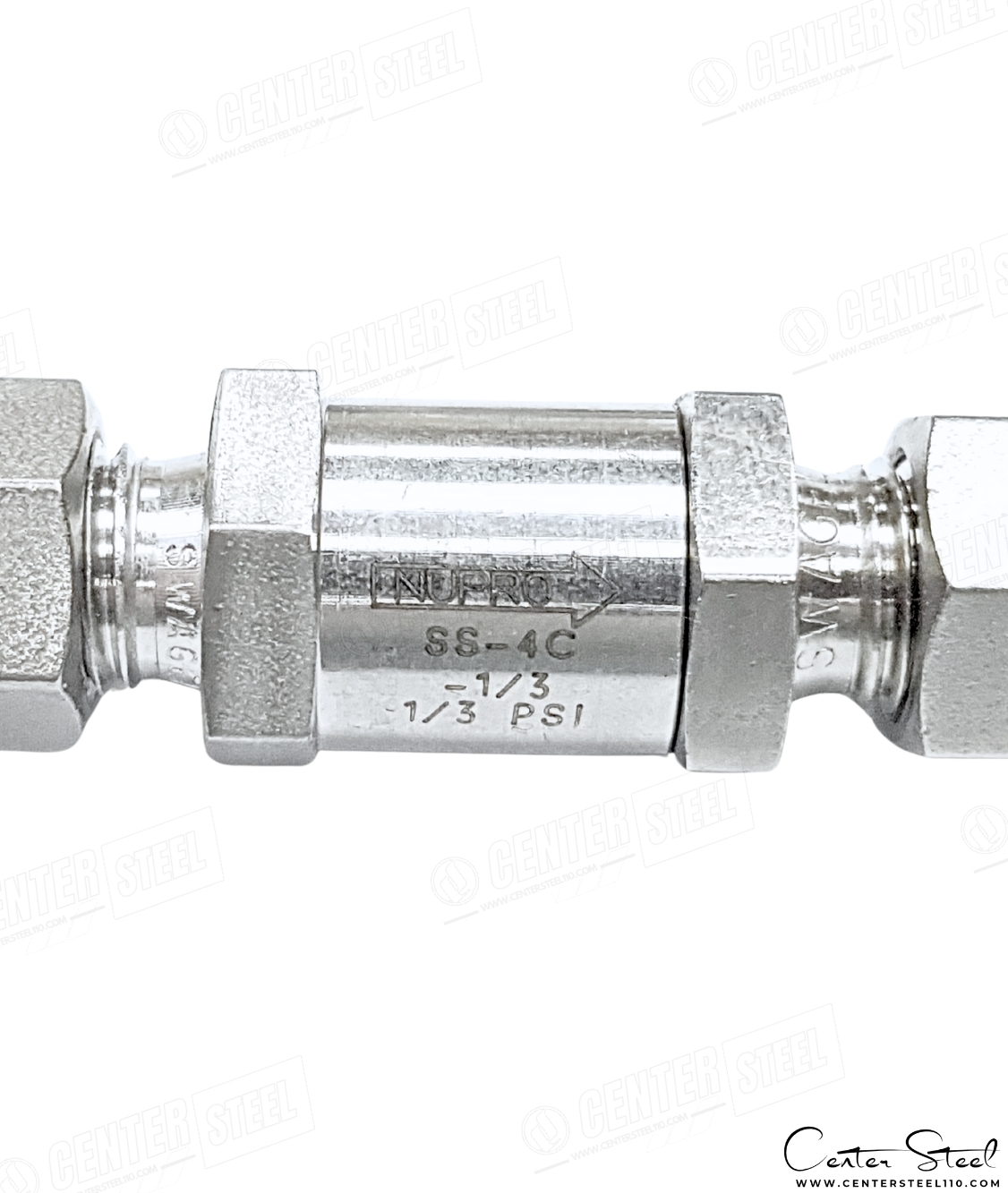

چک ولو (شیر یکطرفه ) – Check Valve 3000Psi سری C برند Swagelok



  • طراحی Poppet Spring-loaded برای آب‌بندی قابل اطمینان
  • قابلیت تحمل حداکثر فشار تا 6000Psi@100°F
  • اورینگ متریال Fluorocarbon FKM به صورت استاندارد
  • تست کامل کارخانه و تست نشتی با نیتروژن
  • ساخت برند Swagelok آمریکا



4 نفر در حال مشاهده محصول هستند

آپشن های متغیر

شناسه محصول: نامعلوم دسته: , نام تجاری ,
برای دریافت مشاوره با ما در ارتباط باشید.

گارانتی اصالت

ضمانت و تعهد اصالت برند

تضمین کیفیت

کیفیت محصولات شعار ماست

ارسال سریع کالا

ارسال کالا در سریعترین زمان

پشتیبانی محصولات

مشاوره و پشتیبانی تخصصی کالا

توضیحات محصول



Check Valve C Series Poppet Type Working Pressure Up to 3000Psi

شیر یکطرفه یا چک ولو ( Check Valve ) سری C برند Swagelok از نوع Poppet Type طراحی شده و برای کنترل جریان یک‌طرفه در سیستم‌های فرآیندی و خطوط ابزار دقیق مورد استفاده قرار می‌گیرد.
این ولو با طراحی ساده و اقتصادی، قابلیت آب‌بندی مطمئن و عملکرد پایدار را در فشارهای کاری متوسط فراهم می‌کند. سری C انتخابی مناسب برای کاربردهای عمومی در صنایع نفت، گاز، پتروشیمی، سیستم‌های بخار، گازهای صنعتی و آزمایشگاه‌ها است.

⚙️ ویژگی‌های کلیدی شیر یکطرفه ( Check Valve) برند Swagelok سری C

  • طراحی Poppet Spring-loaded برای آب‌بندی قابل اطمینان
  • فشار کاری تا 3000Psi (206Bar) برای بدنه استنلس استیل 316 و برنج (Brass)
  • محدوده دمای کاری: از ۲۳- الی ۱۹۰ درجه سانتیگراد با اورینگ متریال FKM
  • آب‌بندی استاندارد با Fluorocarbon FKM و گزینه‌های Buna N، Neoprene، Ethylene Propylene
  • اتصالات متنوع شامل: Tube Fittings، NPT Male/Female، BSPT، ISO، VCO®، VCR®
  • تست کامل کارخانه شامل Cracking & Reseal Test و تست نشتی با نیتروژن

📊 جدول مشخصات فنی شیر یکطرفه سری C

ویژگیتوضیحات
حداکثر فشار کاری

(Working Pressure)

3000Psi @100°F (206Bar @37°C)
رنج دمای کاری

(Temp Range)

Buna-N

  • 23°C ~ 121°C-

  • Ethylene propylene
  • 45°C ~ 148°C-

  • Fluorocarbon FKM
  • 23°C ~ 190°C-

  • Neoprene
  • 40°C ~ 121°C-
نوع اتصال

(End Connections)

Tube Fitting, Male/Female NPT (ASME B1.20.1), BSPT, ISO, SAE, VCR, VCO
نوع آب‌بندی

(Seal Material)

Fluorocarbon FKM (استاندارد)

Buna-N , Neoprene Ethylene propylene  (سفارشی)

محدوده فشار کرکینگ

(Cracking Pressure)

1/3 psi، 1 psi، 10 psi، 25 psi به صورت استاندارد (سایر فشارها سفارشی)
استانداردها

(Standards)

ASME B16.34 – تست نشتی طبق API 598 و ISO 5208

🔹 ساختار و متریال اجزای شیر یکطرفه سری C

قطعهمتریال استاندارد
بدنه

(Body)

SS316 / ASTM A479 یا Brass / ASTM B16
پاپت

(Poppet)

SS316 با اورینگ FKM باند شده
فنر

(Spring)

302 SS / ASTM A313
اورینگ

(O-Ring)

Fluorocarbon FKM استاندارد

(سفارشی: Buna-N، Neoprene، Ethylene propylene )

بک‌آپ رینگ

(Backup Ring)

PTFE / ASTM D1710
کانکشن

(End Connections)

SS316 / ASTM A479/276 یا Brass
روانکار

(Lubricant)

PTFE-based

🧪 کاربرد Check Valve C-Series

  • جلوگیری از برگشت جریان در خطوط ابزار دقیق و فرآیندی
  • در برخی موارد به عنوان یک شیر اطمینان نچندان دقیق در رنج فشار پایین با فشار خروجی کانتینیوس
  • سیستم‌های گاز صنعتی (N₂، O₂، H₂، CNG، LNG)
  • صنایع نفت، گاز و پتروشیمی (Onshore & Offshore)
  • واحدهای پالایشگاهی و شیمیایی
  • سیستم‌های بخار و سیالات خورنده
  • تجهیزات آزمایشگاهی و تست Bench

🔧 نکات نصب و نگهداری

  • نصب شیر فقط در جهت فلش روی بدنه انجام شود.
  • برای اتصالات رزوه‌ای از PTFE Tape یا مایع استاندارد استفاده شود.
  • بررسی دوره‌ای عملکرد Crack و Reseat در سرویس‌های حساس الزامی است.
  • در سرویس‌های اکسیژن یا H₂S از گزینه تمیزکاری ویژه SC-11 و NACE MR0175 استفاده کنید.
  • کیت‌های تعمیراتی شامل Seat و Spring به‌راحتی قابل تعویض هستند.

⚠️ نکات طلایی تشخیص محصول اصل Swagelok

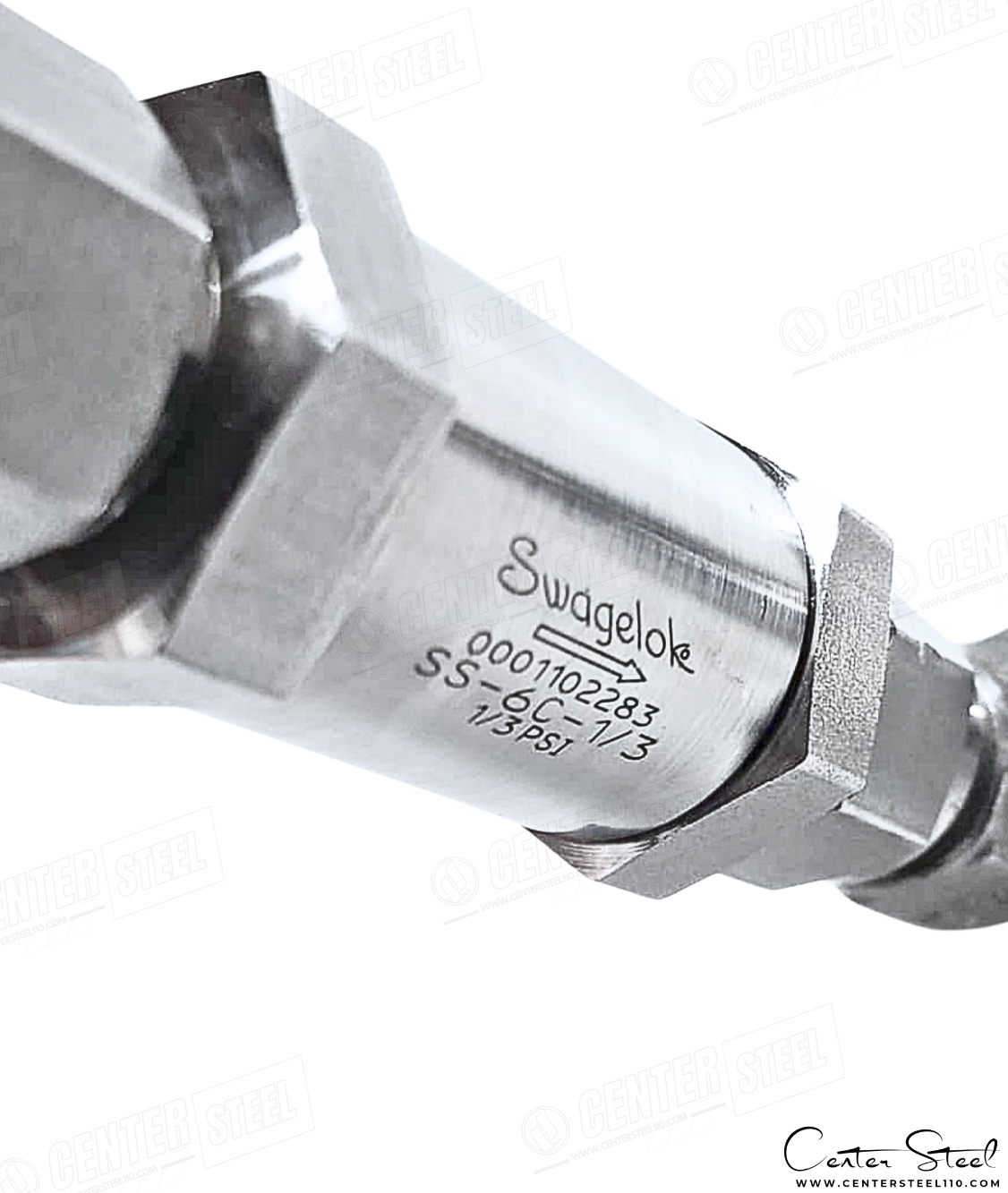

  1. مارکینگ: بدنه استیل با حکاکی لیزری لوگو، سایز و پارت‌نامبر معتبر و معمولا حکاکی نام برند و گاهی اطلاعات فنی در انتهای کانکشن ؛ نمونه‌های تقلبی چاپی بی کیفیت یا بدون کد ردیابی و فاقد حکاکی کانکشن هاست.
  2. متریال: اصل از SS316 یا آلیاژهای استاندارد؛ تقلبی از گرید های پایین‌تر و یا ریخته‌گری ضعیف یا آلیاژ نامرغوب.
  3. کیفیت ماشین‌کاری: رزوه دقیق، سطح صیقلی و یکنواخت در محصول اصلی؛ زبری و لبه‌های تیز در تقلبی.
  4. عملکرد فنر و پاپت: در محصول اصلی نرم و یکنواخت؛ در نمونه‌های فیک همراه با لقی و نشتی.

💡 توصیه حرفه‌ای

  • کیفیت و ایمنی را فدای قیمت پایین نکنید چرا که هزینه های مالی و جانی پس از استفاده از کالای فیک غیر قابل جبران خواهند بود
  • مشخصات فنی  و ابعاد را با کاتالوگ اصلی مطابقت دهید.
  • از خرید و نصب ولوهای بدون برند یا فاقد استاندارد اجتناب کنید.



🌐 منابع و لینک‌های مفید

  • جهت دسترسی به اطلاعات بیشتر به صفحه کاتالوگ‌ها مراجعه فرمایید.
  • جهت استعلام قیمت با ما در تماس باشید.
  • جهت دسترسی به محصولات مشابه کلیک فرمایید.
