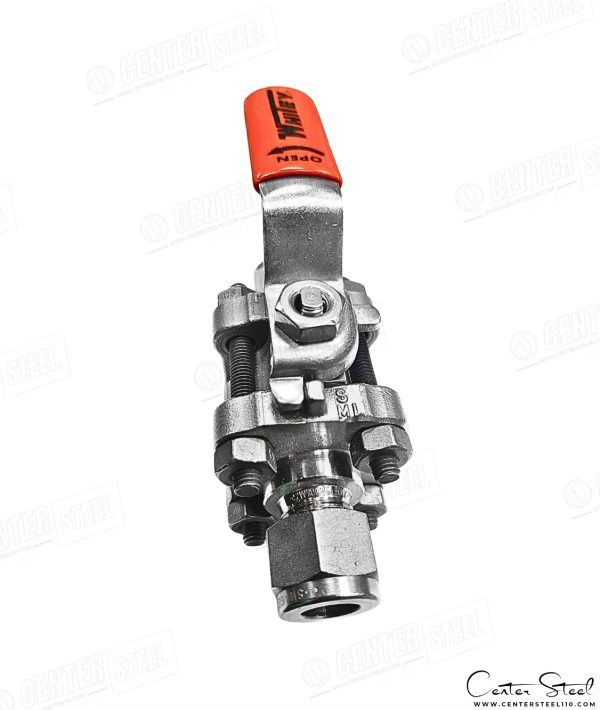

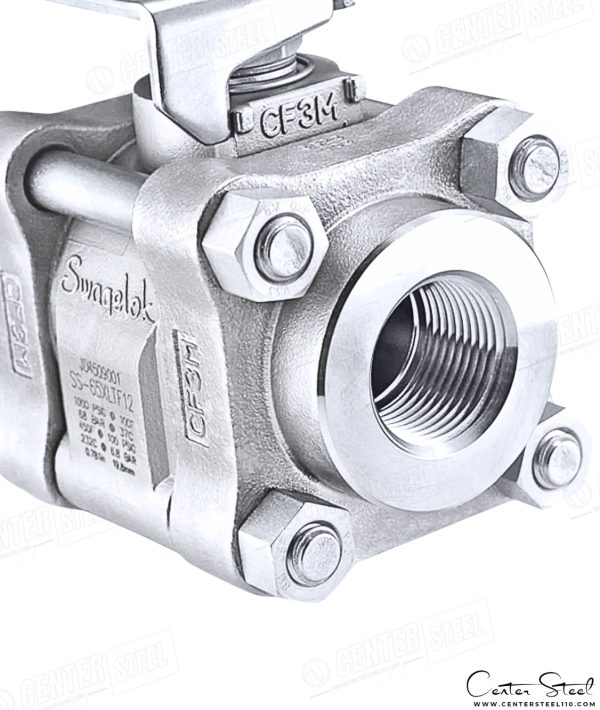

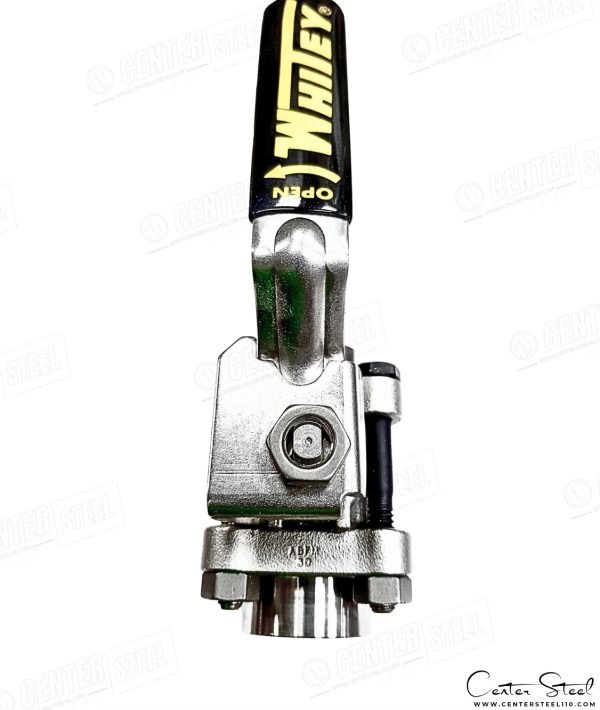

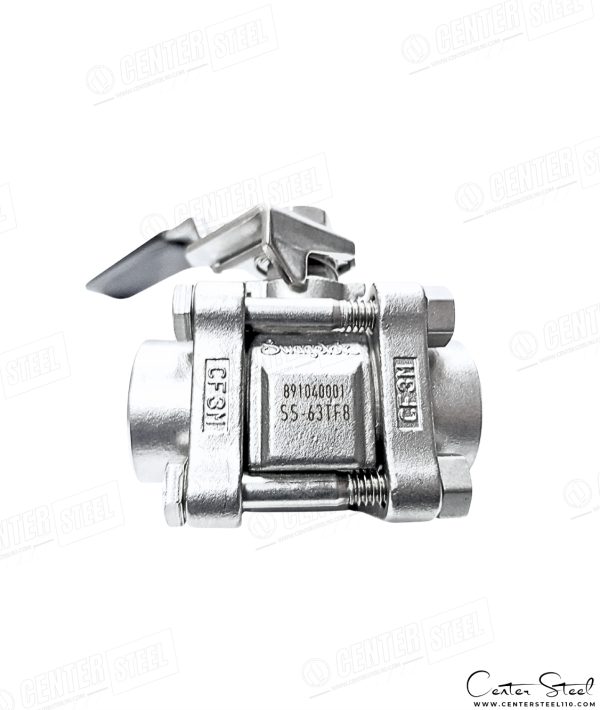

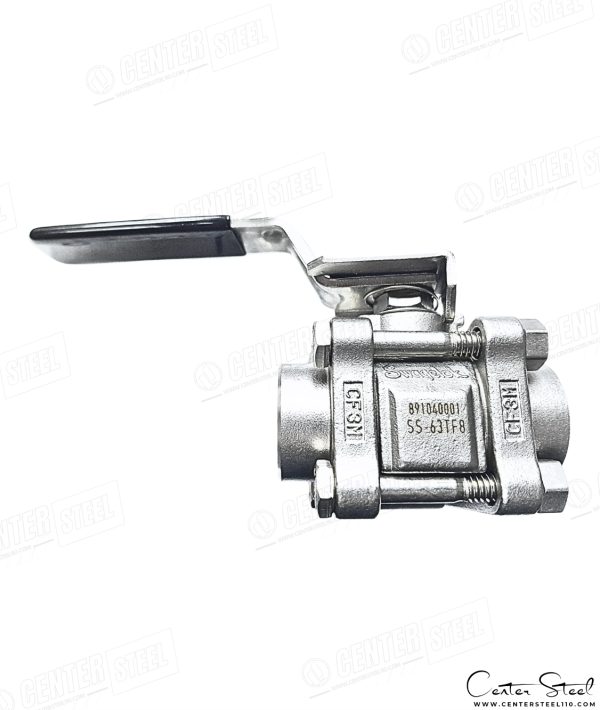

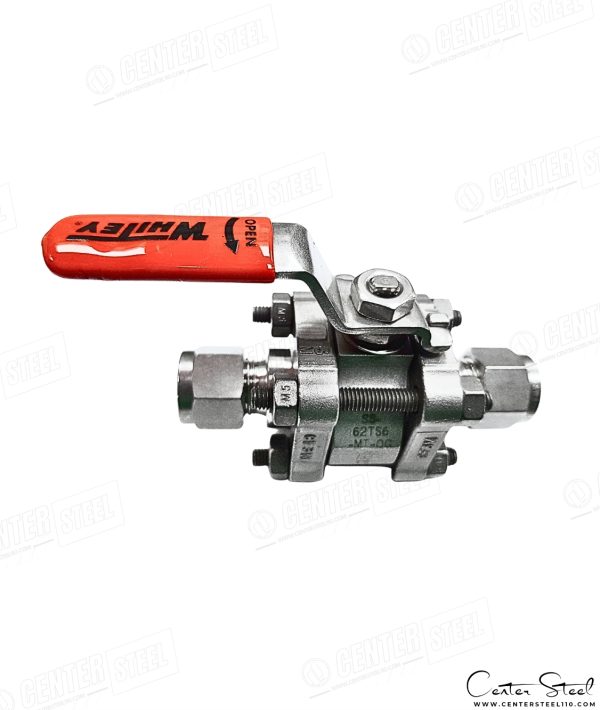

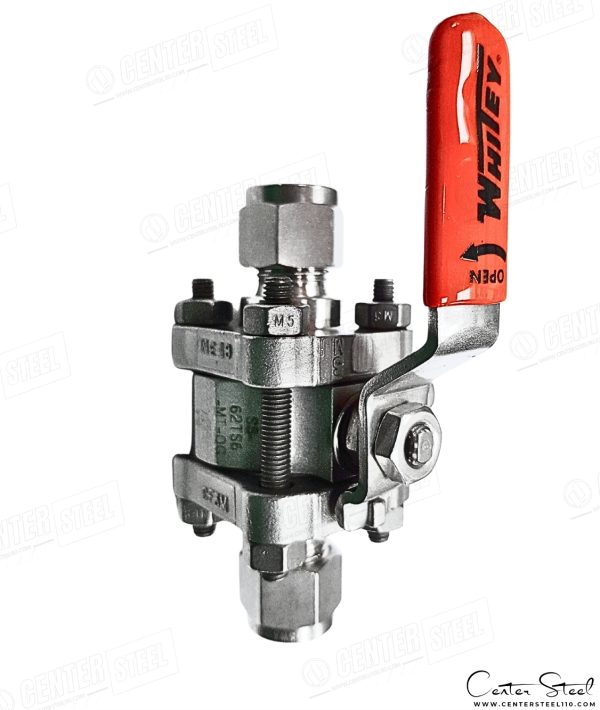

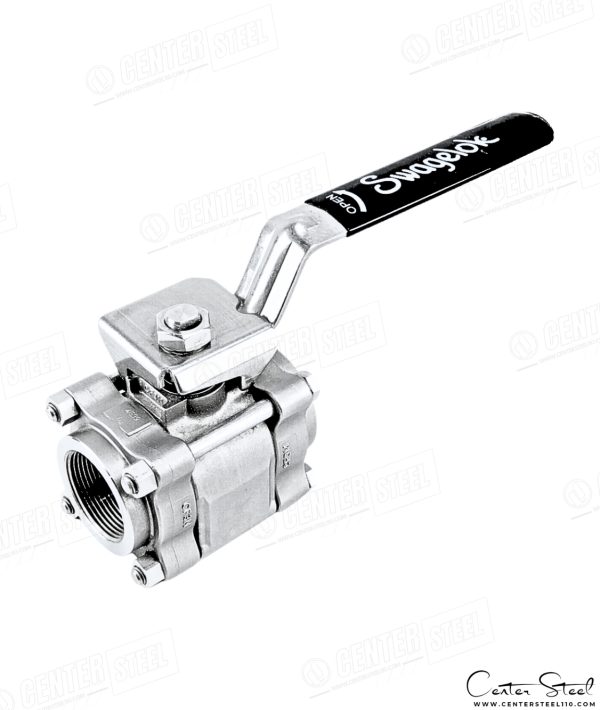

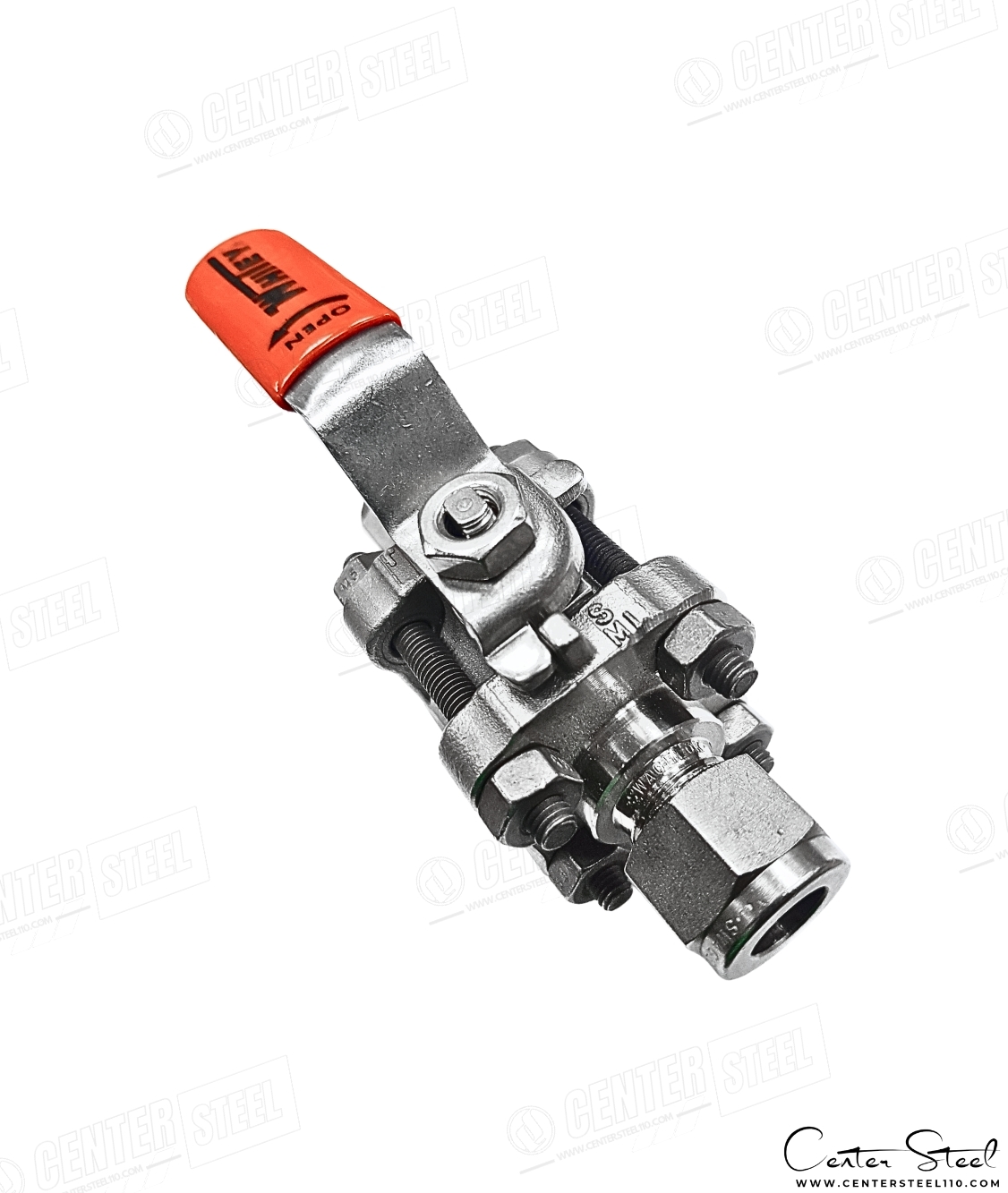

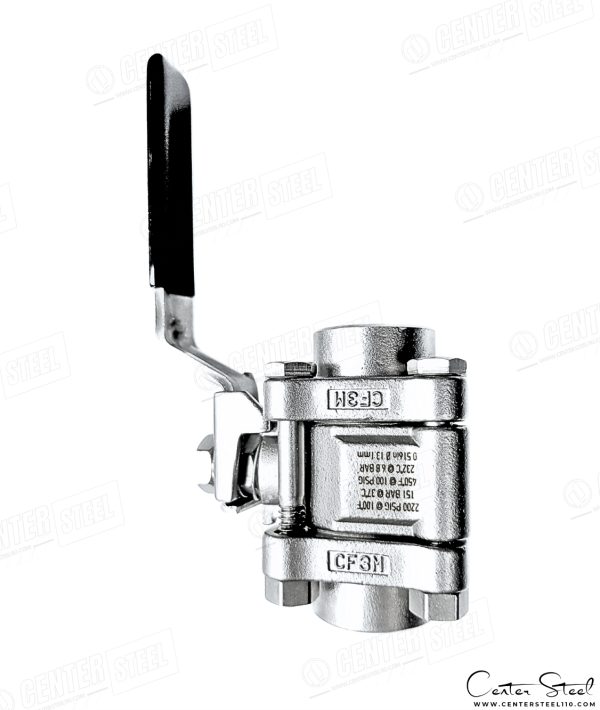

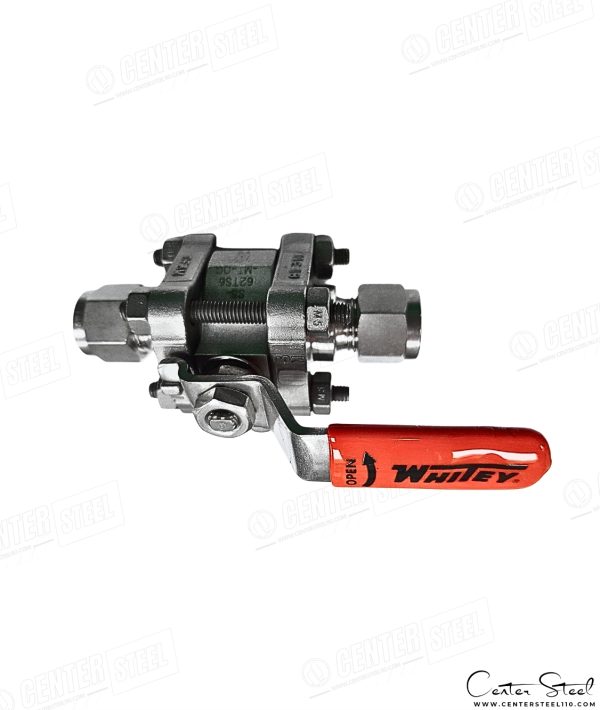

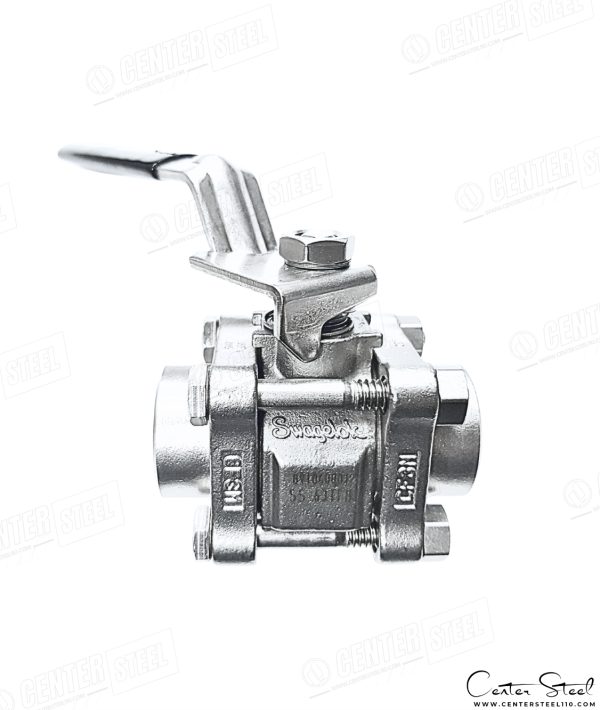

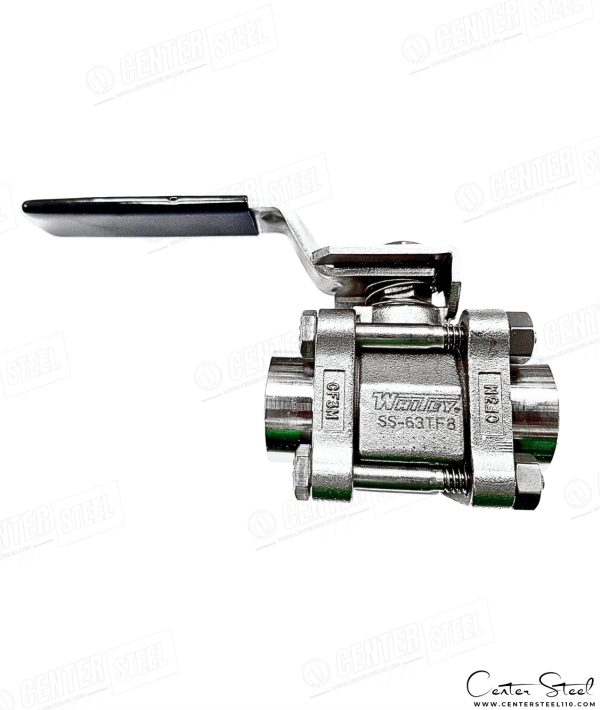

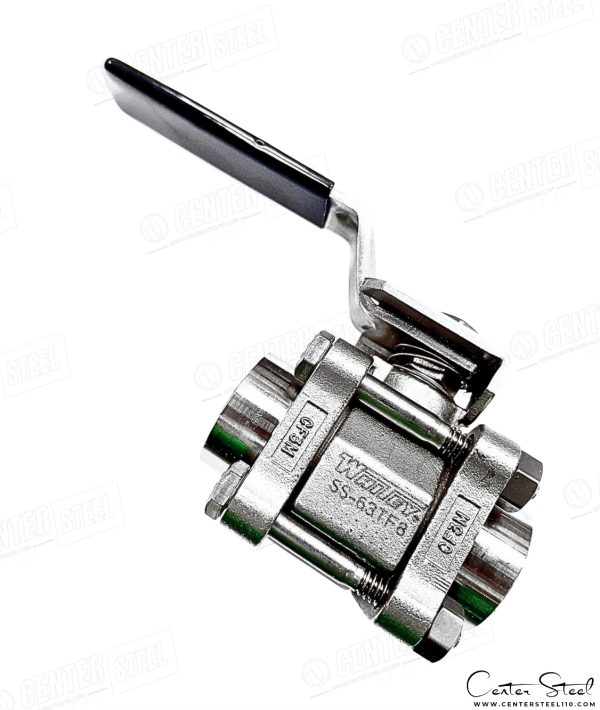

بال ولوهای سری 60 برند Swagelok به صورت ۳ تکه که به کمک چهار پیچ در کنار یکدیگر قرار گرفته ، طراحی شدهاند و به عنوان یکی از پرکاربردترین ولوهای عمومی و تخصصی در ابزار دقیق شناخته میشوند. این ولوها با طراحی ماژولار، قابلیت استفاده در گسترهی وسیعی از سرویسها شامل گاز، بخار، مایع، و سرویسهای خاص صنعتی را دارند و در مدلهای مختلف نظیر Steam (S60P)، Thermal (T60M)، Fire Safe (A60T)، Chlorine (C60V)، Rapid-Cycle (R60T) و Low Temperature (L60) تولید میگردند.
بدنه ولو از استنلس استیل یا کربن استیل ، مونل ۴۰۰ و دیگر آلیاژها ساخته شده و با اتصالهای متنوع Tube Fitting، NPT، VCR/VCO، Socket Weld و Sanitary Fitting ارائه میشود. طراحی بدنهی سه بخشی وتنها چهارپیچ متصل کننده ، امکان تعمیر آسان، تعویض سریع قطعات داخلی و آببندی مطمئن برای فشار بالا را فراهم کرده است.
⚙️ ویژگیهای کلیدی بال ولو (Ball Valve) سری 60 برند Swagelok
- طراحی بدنهی سه بخشی با امکان سرویس راحت در کنار استحکام و طول عمر طولانی
- کارکرد نرم و دقیق بهصورت ¼ گردش (Quarter-Turn Operation)
- حداکثر فشار کاری تا 3000Psi ( 206Bar)
- رنج دمای کاری گسترده از ۶۵- الی ۸۵۰ درجه فارنهایت (۵۳- الی ۴۵۴ درجه سانتیگراد) بسته به متریال سیت
- امکان انتخاب سیت از جنس Reinforced PTFE، Carbon/Glass PTFE، PEEK، Alloy X-750، Virgin PTFE، UHMWPE
- قابلیت استفاده در سرویسهای Steam، Thermal، Fire Safe، Rapid-Cycle، Chlorine، Low Temperature
- دارای انواع دستهها و کیتهای نصب متنوع شامل Lever، Oval، Locking Bracket، Latch-Lock و Panel Mount
- سازگار با Actuator پنوماتیک Rack & Pinion و مدلهای استاندارد ISO 5211
- تست هیدرواستاتیک و نشتی کامل طبق API 598 و استانداردهای داخلی Swagelok
- قابلیت تمیزکاری ویژه طبق استاندارد SC-11 برای سرویس اکسیژن و گازهای خالص
📊 جدول مشخصات فنی بال ولو سری 60 Swagelok
| ویژگی | توضیحات |
|---|---|
| نوع شیر (Valve Type) | Two Way & Three Way Ball Valve |
سری (Series) | 60 Series |
متریال سیت (Seat Material ) | Reinforced PTFE, Carbon/Glass PTFE, PEEK, Alloy X-750, Virgin PTFE, UHMWPE |
| متریال بدنه (Body Material) | Stainless Steel 316 ASTM A351 CF3M |
نوع جریان (Flow Pattern) | 2Way (On-Off) 3Way (Switching) |
| نوع آببندی ( Sealing Type) | Floating Ball Design با Stem و Seat مقاوم در برابر خوردگی |
| نوع اتصال (End Connections) | Tube Fitting، Female/Male NPT، Socket Weld، Butt-weld ، Sanitary Clamp، VCR/VCO |
| Cv (نرخ جریان) | بین 0.45 تا 130 بسته به سایز و نوع اتصال |
| استاندارد (Standard) | API 598، API 607 (Fire Test)، ASME B16.34 |
نوع عملکرد (Operation) | دستی، پنوماتیک، الکتریکی (با Actuator ISO 5211) |
سری عمومی بال ولو سری ۶۰ (General 60 Series)
| Series | محدوده دما (°C) | فشار کاری (psig/bar) |
|---|---|---|
| 60T Series: Reinforcd PTFE Seat & Packing / X-750 Stem Bearing / FKM O-Ring / Stainless Steel | -28°C ~232°C | 2200Psi 151Bar |
60C Series: Carbon-Glass PTFE Seat / Reinforcd PTFE Packing / X-750 Stem Bearing / FKM O-Ring / Stainless Steel | -28°C ~232°C | 2500Psi 172Bar |
60V Series: Virgin-PTFE Seat & Packing / X-750 Stem Bearing / FKM O-Ring / Stainless Steel | -28°C ~232°C | 1500Psi 103Bar |
| 60P Series: PEEK Seat & Packing & Stem Bearing / FKM O-Ring / Stainless Steel | -28°C ~232°C | 3000Psi 172Bar |
60E Series: (UHMWPE(Polyethylene Seat & Packing / PEEK Stem Bearing / Ethyleneethylene propylene O-ring | -28°C ~121°C | 3000Psi 172Bar |
60E Series: Alloy X-750 Seat & Bearing Stem / Reinforcd PTFE / FKM O-ring | -28°C ~232°C | 1000Psi 68.9Bar |
شیرهای با کاربرد ویژه Special-Application Valves
سری Steam Service (S60P)
- Seat: Carbon-filled PEEK
- Stem Bearing & Packing: Molybdenum Disulfide-Coated PEEK
- Flange Seal: Grafoil ®
- Body Material: ASTM A351 CF3M
- Ball Material: ASTM A276 Gr.316
- Temperature Range: -28°C ~ 315°C
- Working Pressure: 2500 psig (172 bar)
- ویژگی: مقاومت در برابر فرسایش بخار و جلوگیری از جذب رطوبت
سریThermal Service (T60M)
- Seat & Bearing Stem: Alloy X-750/AMS 5542
- Packing & Flange Seal: Grafoil With SS316
- Body Material: ASTM A351 CF3M
- Ball Material: S17400 SS/A564
- Body Material: ASTM A351 CF3M
- Ball Material: S17400 SS/A564
- Temperature Range: -53°C ~ 454°C
- Working Pressure: 1000 Psig (69 Bar)
- ویژگی: مناسب برای روغنها و سیالات حرارتی با ویسکوزیته بالا
سریFire Safe (A60T)
- Seats with integral weir rings & Coned Disc Springs Spring Loadeded Design
- Seat: Glass-Filled PTFEGlass-filled reinforced PTFE; Grafoil with 316 SS wire
- Packing & Flange Seals : Grafoil + MetalGrafoil with 316 SS wire Spring-Loaded Design
- Coned-disc springs: Grafoil-lined 316 SS/A167
- Body Material: ASTM A351 CF3M
- Temperature Range: -40°C ~ 204°C
- Working Pressure: 2200Psig (151Bar)
- ویژگی: طراحی ضدحریق با Grafoil Seals و تست طبق API 607
سریChlorine Service (C60V)
- Seat: Virgin PTFE
- Packing: Virgin PTFE مطابق ASTM D1710
- Stem Bearing: ECTFE
- Coned-disc springs: Alloy X-750/AMS 5542
- Support rings:62, 63 series—alloy 400/B127 65, 67, 68 series—316 SS/A167
- Lower stem nut: Alloy 400
- Body Material: ASTM A216 WCB
- Vented Ball Material: ASTM B164 Alloy 400
- Temperature Range: -28°C ~121°C
- Working Pressure: 300 psig (20.6 bar)
- ویژگی: تمیزکاری ویژه طبق MS-06-63 برای گاز کلر خشک
سریRapid-Cycle (R60T)
- Stem Bearing: PEEK
- Packing Bolt & Spacer Ring:ASTM A276 Gr.316
- Top O-Ring Support: PEEK
- Bottom O-Ring Support: Reinforced PTFE
- Flange Seal & Stem O-Ring: Fluorocarbon FKM
- Temperature Range: -17°C ~ 204°C
- Working Pressure: تا 2200 psig (151 bar)
- ویژگی: مناسب برای سیکلهای باز و بسته سریع و متناوب
سریLow-Temperature (L60)
- Seat: Reinforced PTFE یا Carbon/Glass PTFE , Virgin PTFE ,Polyethylene
- Stem Bearing: Molybdenum disulfide-coated PEEK
- Flange Seal: Buna C
- Temperature Range: -53°C ~ 121°C
- Working Pressure: تا 3000 psig (206 bar) According Seat Material
- ویژگی: طراحی ویژه برای سرویسهای Cryogenic و Low-Temp Process
مدلهای ویژه در سری 60 و کاربرد آنها
| مدل | کاربرد ویژه | ویژگیها |
|---|---|---|
| S60P (Steam Service) | بخار | سیت و پکینگ از PEEK، مقاومت در برابر خوردگی بخار و فرسایش |
| T60M (Thermal Service) | سیالات حرارتی | سیت فلزی Alloy X-750، مقاومت تا 850°F |
| A60T (Fire Series) | ضدحریق | طراحی Fire Safe با Grafoil Seals و Vented Ball |
| C60V (Chlorine Service) | کلر خشک | سیت Virgin PTFE، تمیزکاری ویژه MS-06-63 |
| R60T (Rapid-Cycle) | سیکل سریع | O-Ring Stem Seal از PEEK، تحمل سیکلهای سریع باز و بسته |
| L60 (Low Temp) | دمای پایین | عملکرد مطمئن تا -65°F، سیت Reinforced PTFE |
🔧 گزینهها و اکسسوریها بال ولو سری ۶۰

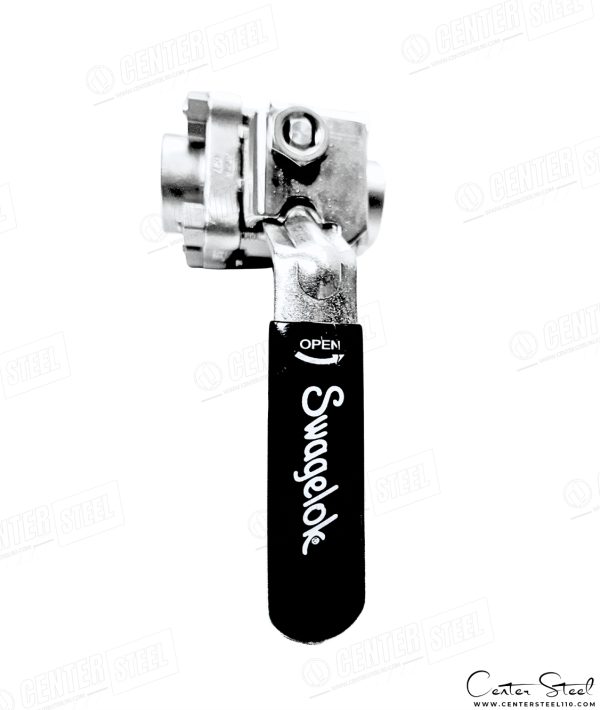

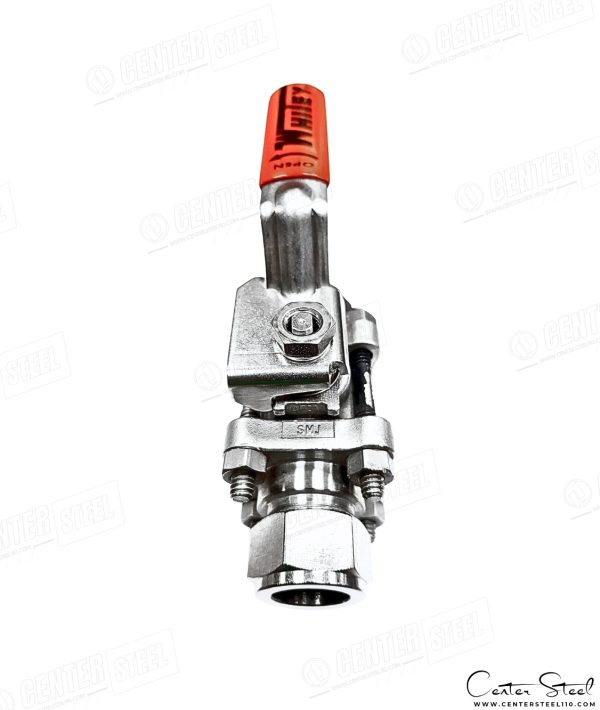

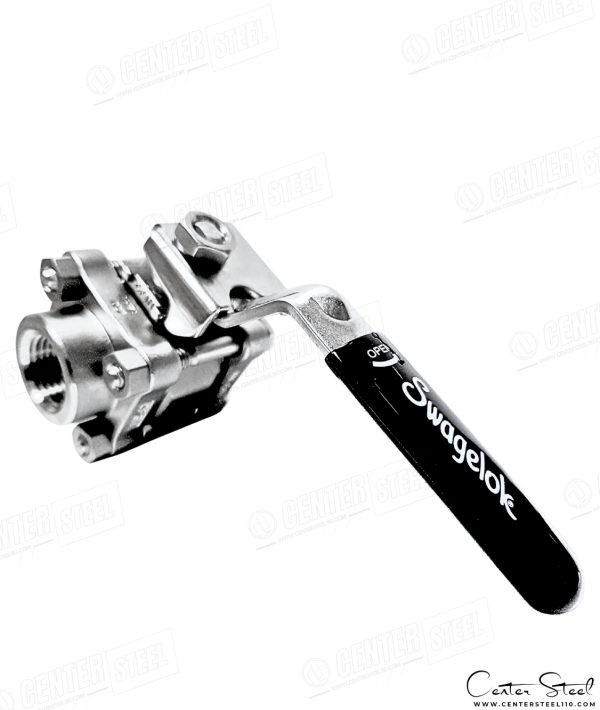

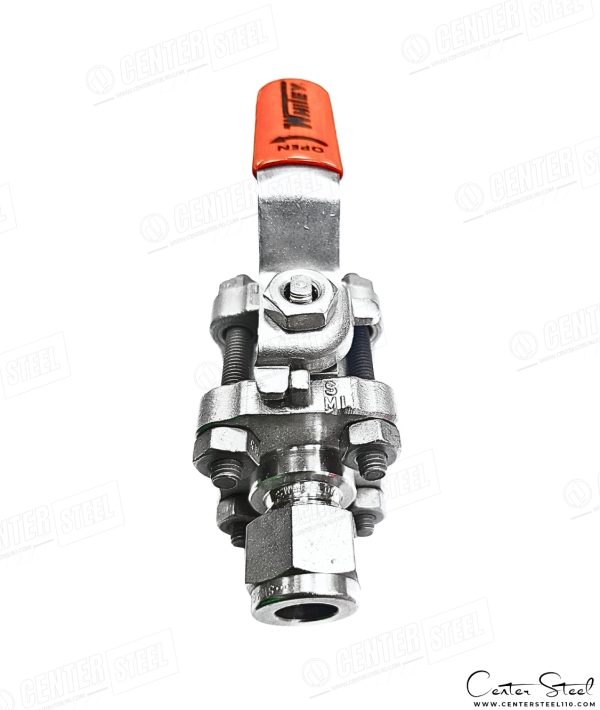

- دستهها (Handles):

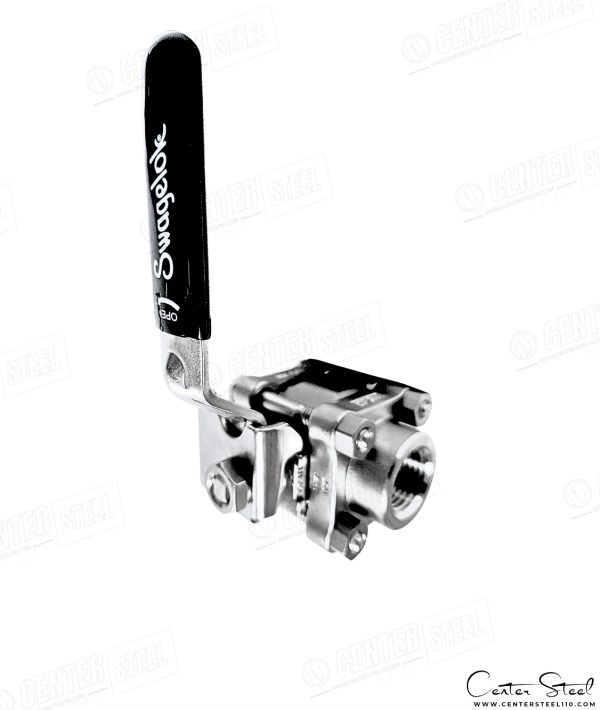

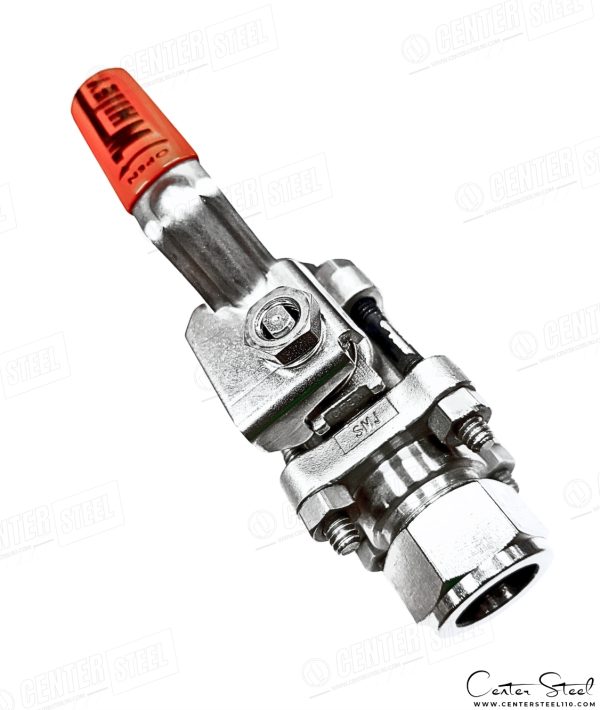

- Lever (استاندارد)

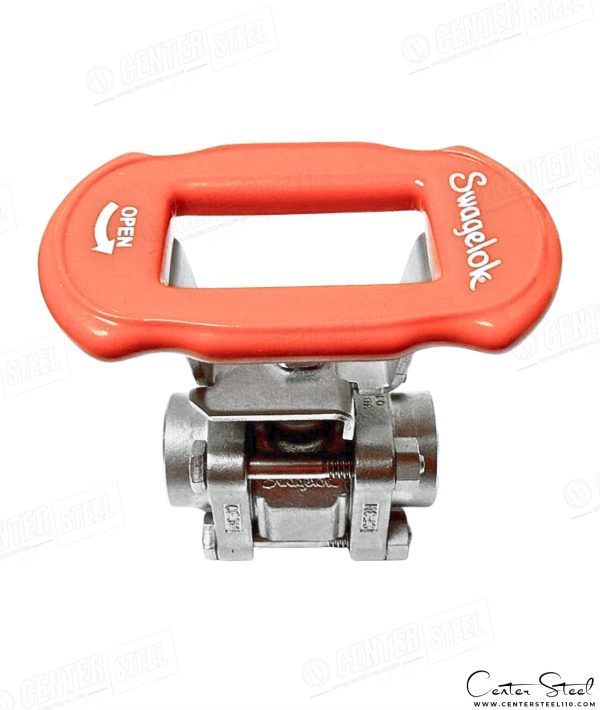

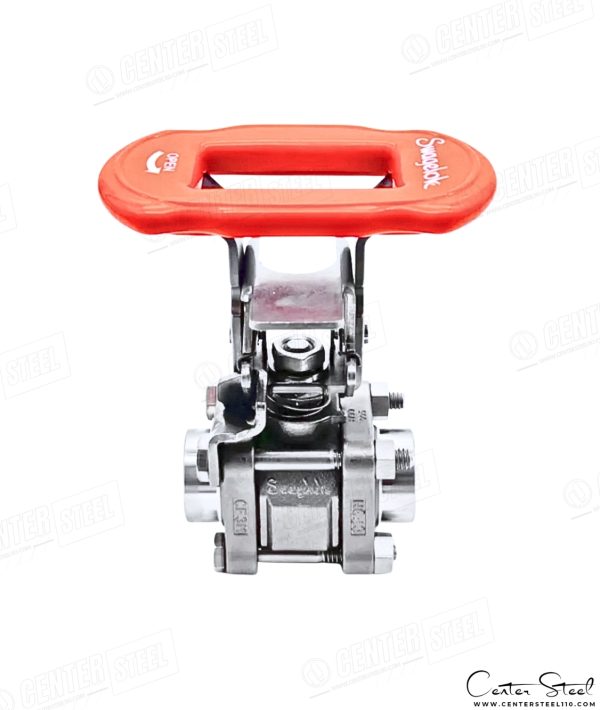

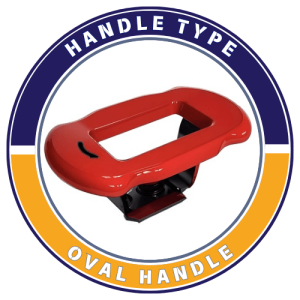

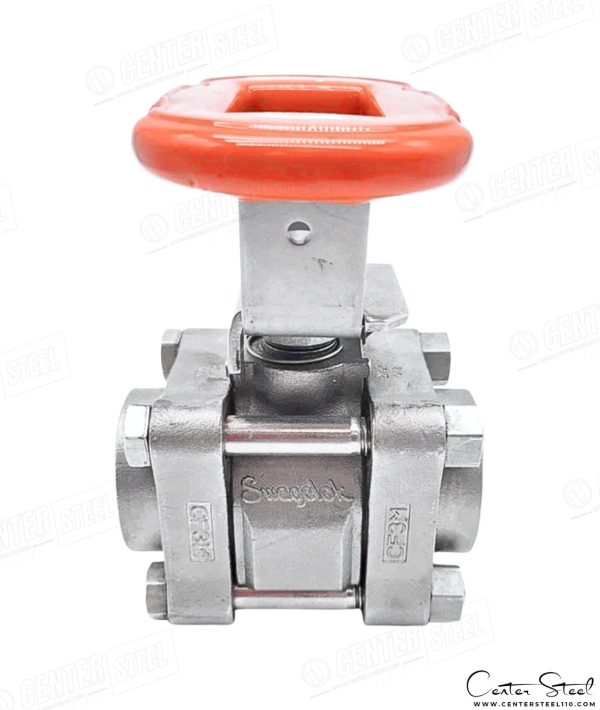

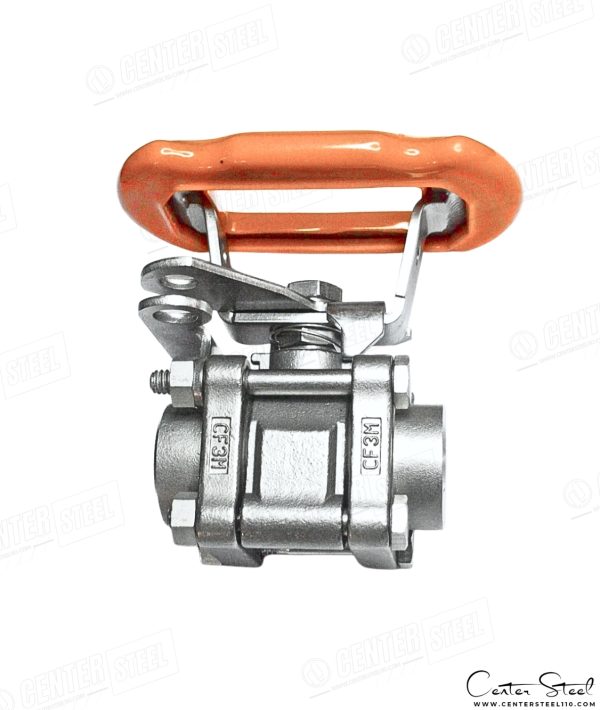

- Oval Handle
- Locking Bracket Handle

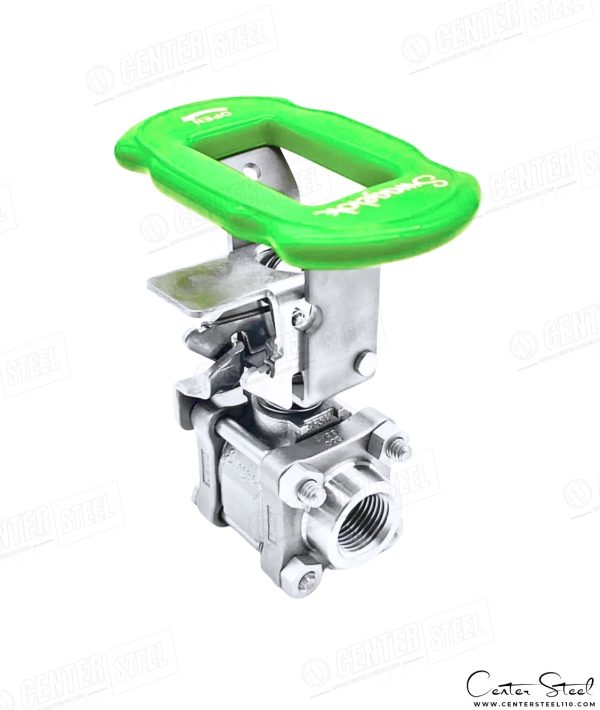

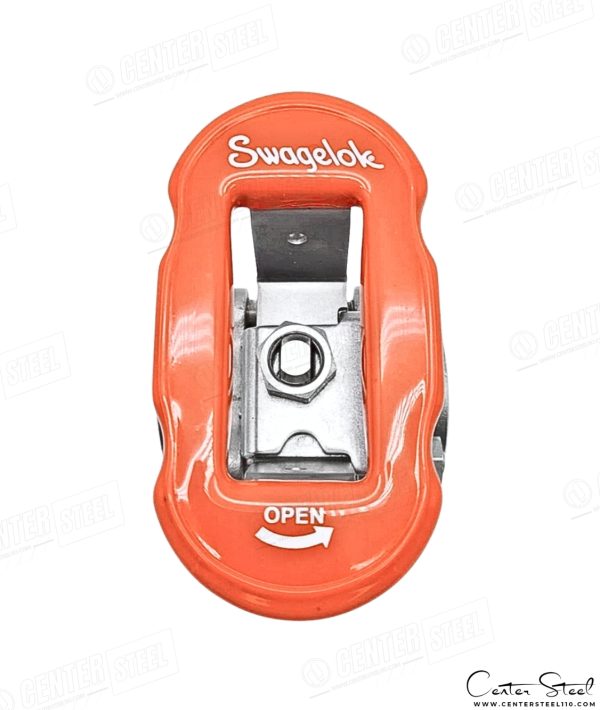

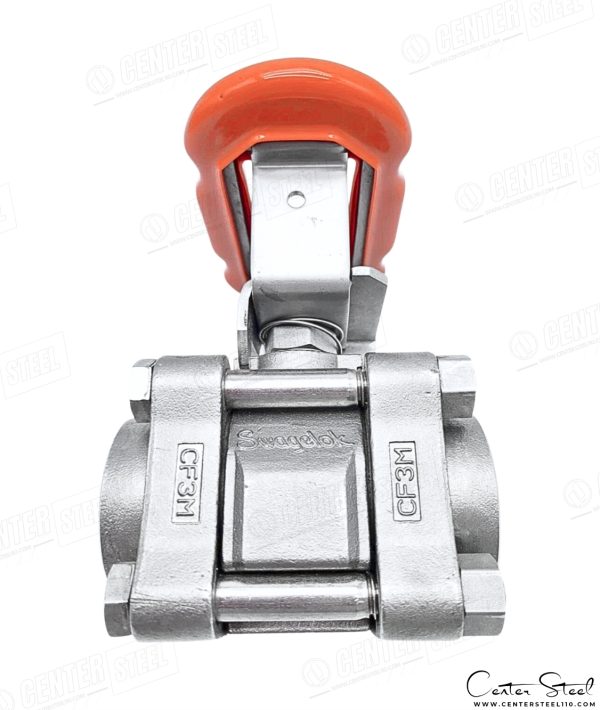

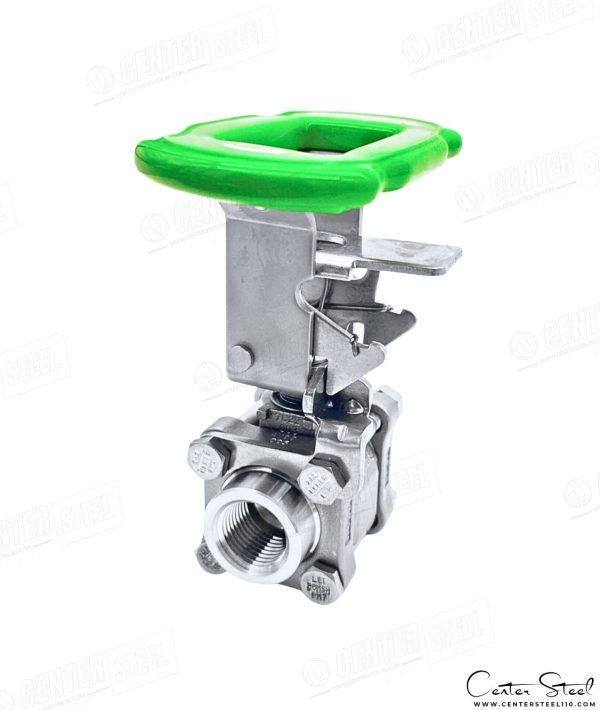

- Latch-Lock Handle
- رنگهای متنوع Sleeves (BK، BL، GR، OG، RD، YW)
- Panel Mount Kit برای نصب عمودی و افقی روی پنل
- Low Dead Space Inserts برای کاهش حبس سیال در موقعیت بسته
- Seal Kit / Flange Kit / Fastener Kit جهت تعمیرات سریع در محل
- Actuator Kit جهت تجهیز به عملگر پنوماتیک در مدلهای 31، 33، 35، 51، 53 و 55
🧰 مشخصات عملگرهای پنوماتیک (Pneumatic Actuators)
- در مدلهای Spring Return و Double Acting
- قابل استفاده برای ولوهای 2Way (90°) و 3Way (180°)
- فشار کاری عملگرها تا ۸بار
- محدوده دمایی از -40 تا +302°F
- سازگار با ISO 5211 Mounting Interface
- مناسب برای کنترل از راه دور در سیستمهای Air یا N₂
🧪 تست و کیفیت
- تست فشار هیدرواستاتیک با آب در 1.5 برابر فشار کاری
- تست نشتی با نیتروژن و تست عملکرد در فشار کامل
- در مدلهای Fire Safe، تست طبق API 607 6th Edition
- تستهای مواد و کیفیت مطابق استاندارد ASME، ASTM و API
🧴 روانکاری و نگهداری
- استفاده از فلورینههای مخصوص (PTFE-Based) جهت عمر طولانی سیتها
- در سرویسهای خاص مانند Steam یا Chlorine از گریس یا سیالهای ویژه استفاده شود
- تعویض دورهای Seat و Packing طبق شرایط فرآیندی توصیه میشود
🧪 کاربردها بال ولو سری ۶۰
- سیستمهای ابزار دقیق و کنترل فرآیند
- خطوط گاز، بخار، هوای فشرده و سیالات صنعتی
- صنایع نفت، گاز، پتروشیمی و پالایشگاهی
- تجهیزات تست و تحقیقاتی (R&D)
- سیستمهای بخار و سیالات حرارتی
- خطوط کلر، اکسیژن و سرویسهای خالص
⚠️ نکات تشخیص بال ولو اصل Swagelok

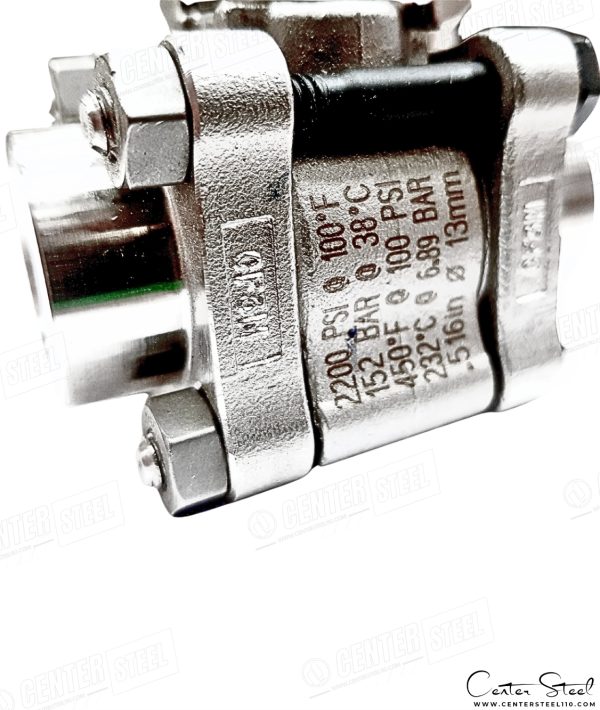

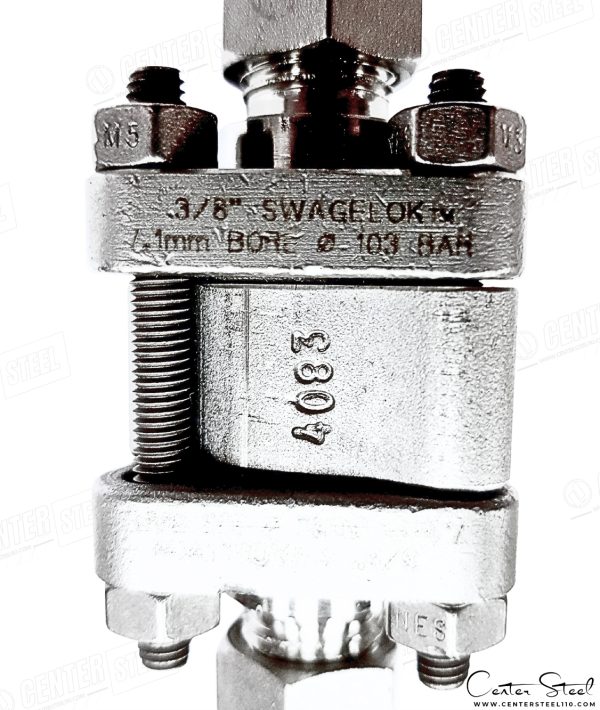

- مارکینگ برجسته لوگو بر روی بدنه و حکاکی لیزری شامل لوگو، پارتنامبر و کد متریال روی بدنه
- کیفیت بالای پرداخت سطح و رزوه بدون پلیسه یا لقی کیفیت محصول گویای اصالت آن هست
- حرکت نرم و یکنواخت دسته بدون صدای اصطکاک

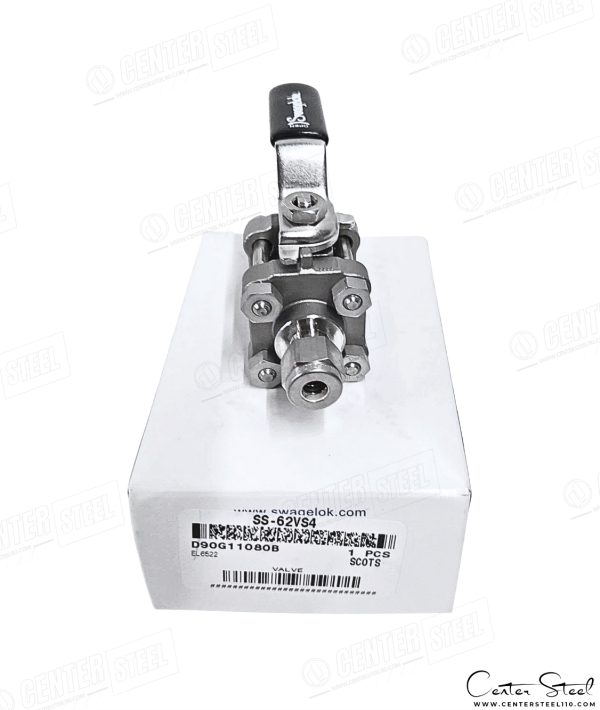

- بستهبندی اصلی با شماره ردیابی (Traceable Batch No.)
💡 توصیه تخصصی
- هیچگاه کیفیت را بر قیمت محصول ارجع ندانید چرا که هزینه های مالی و جانی پس از حادثه ناگزیر بسیار بیشتر تهیه محصول اصلی میباشد.
- همیشه متریال سیت و Packing را با نوع سیال و دما تطبیق دهید
- برای سرویسهای خطرناک از مدلهای Fire Safe یا Chlorine Series استفاده کنید
- در سیستمهای کنترل خودکار، از Actuatorهای تاییدشده ISO 5211 استفاده نمایید
