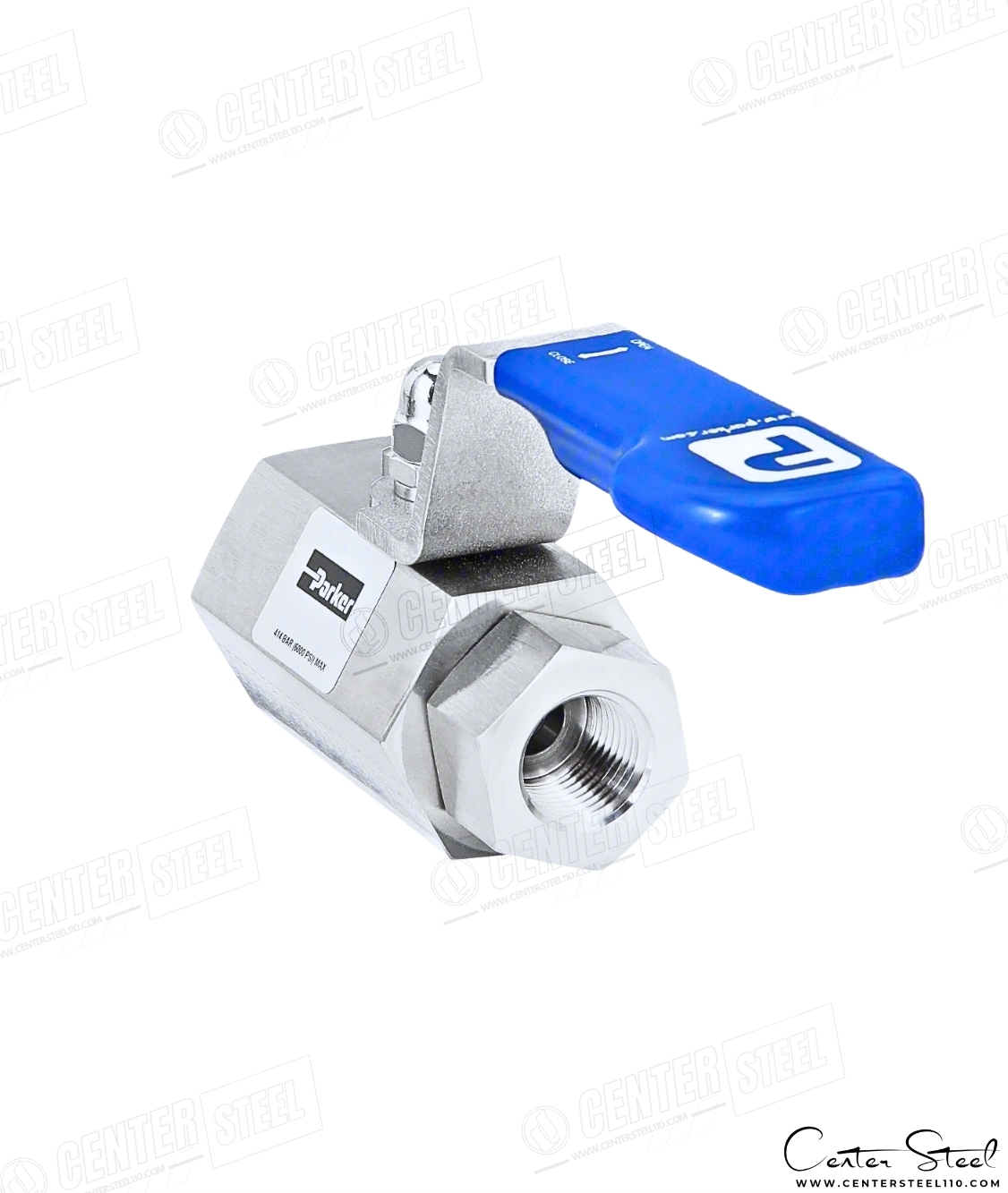

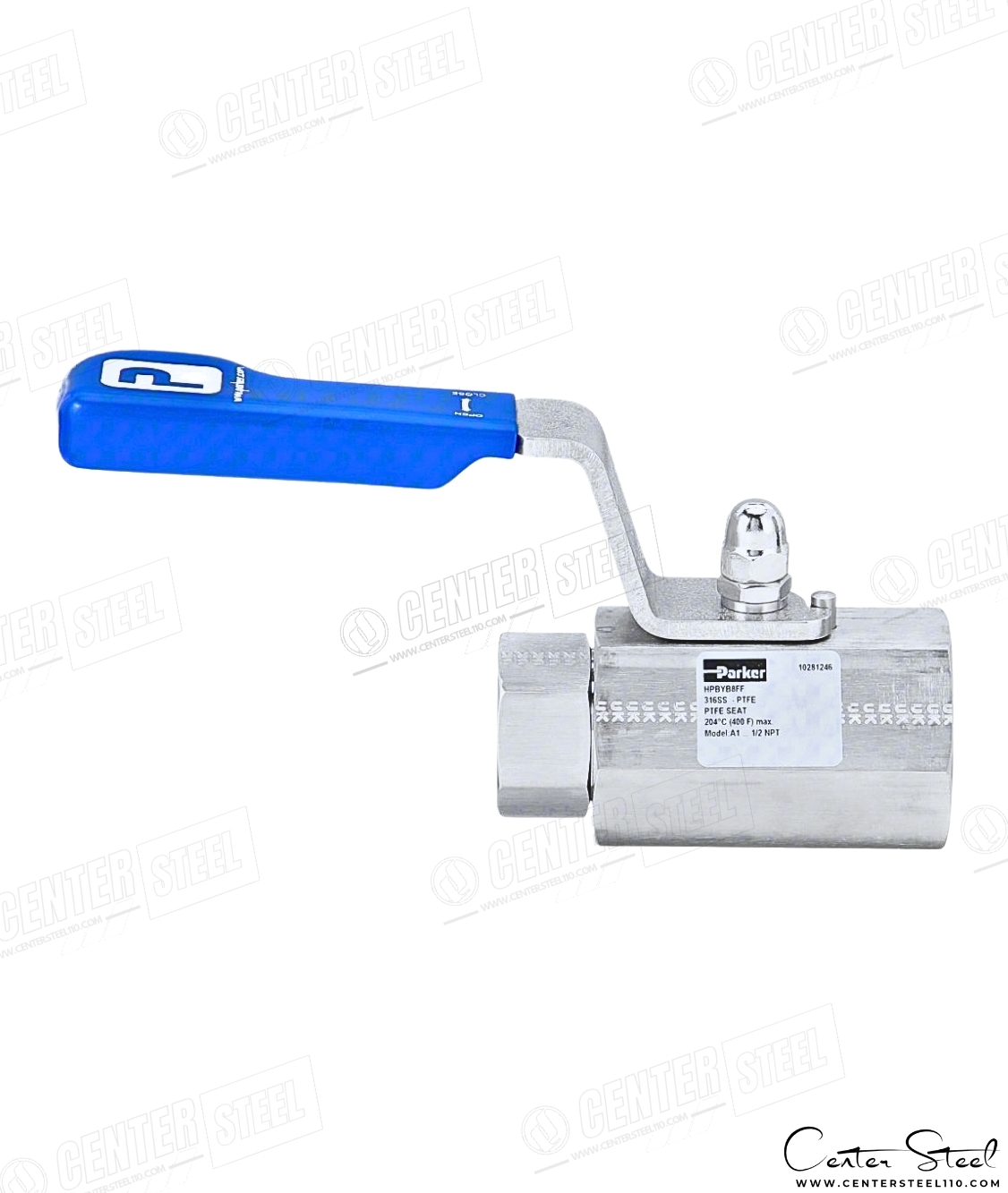

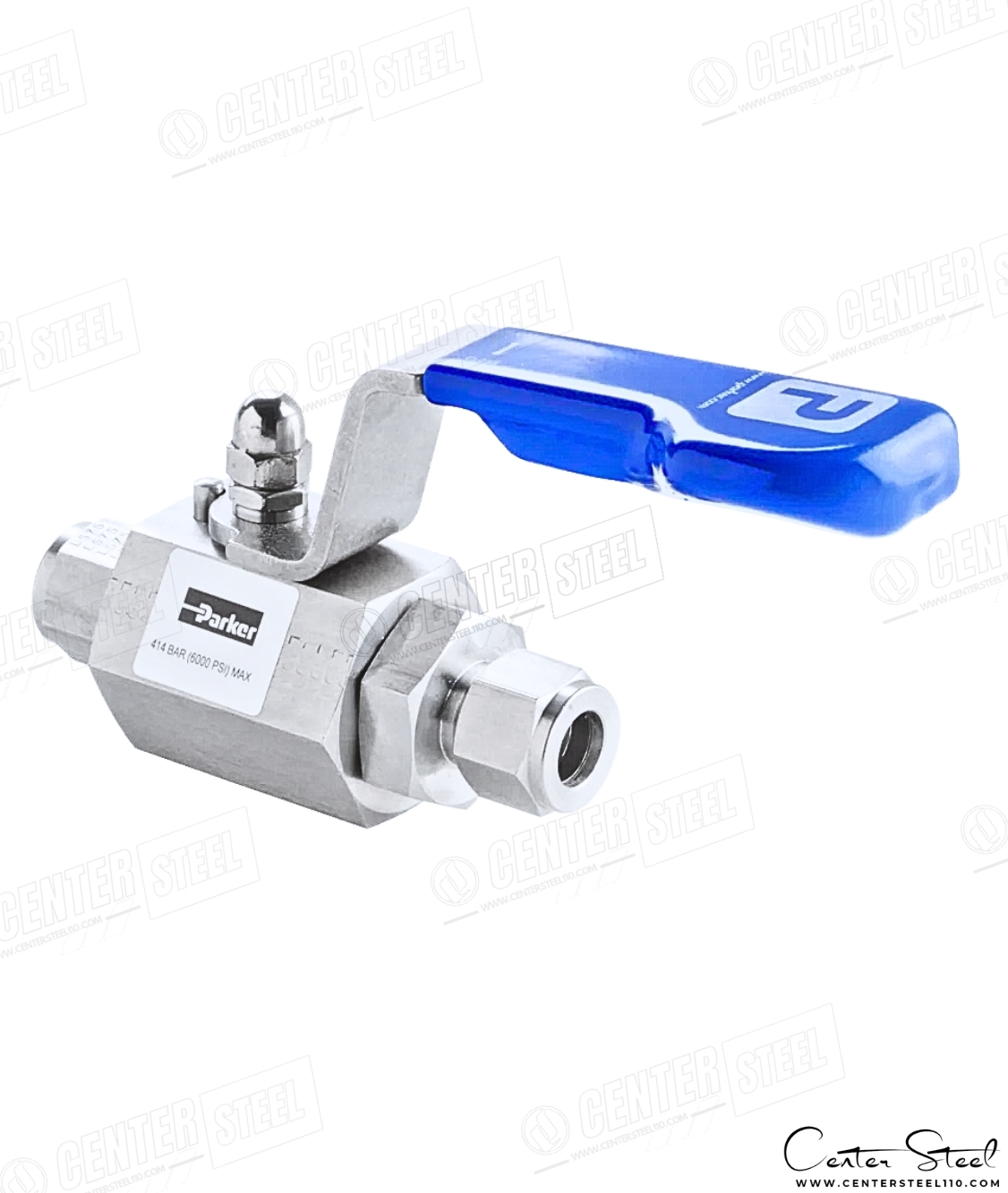

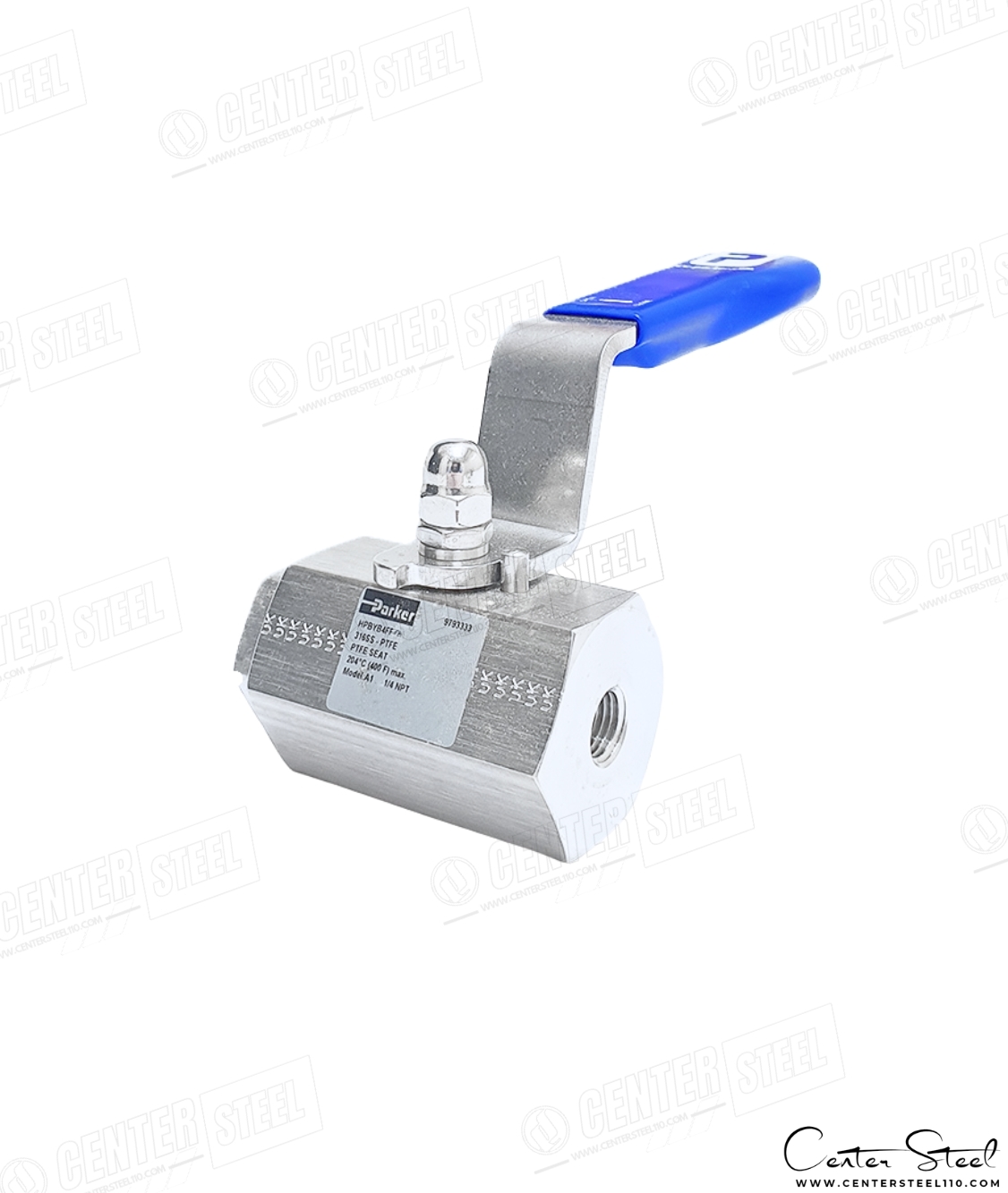

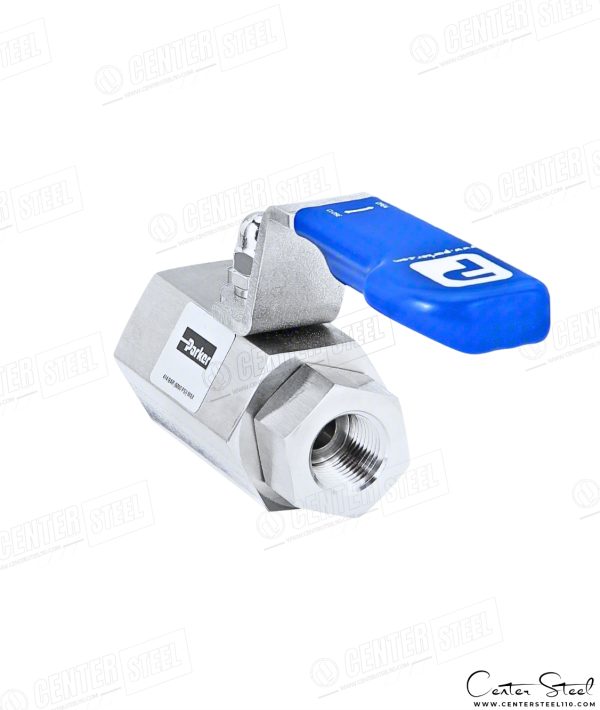

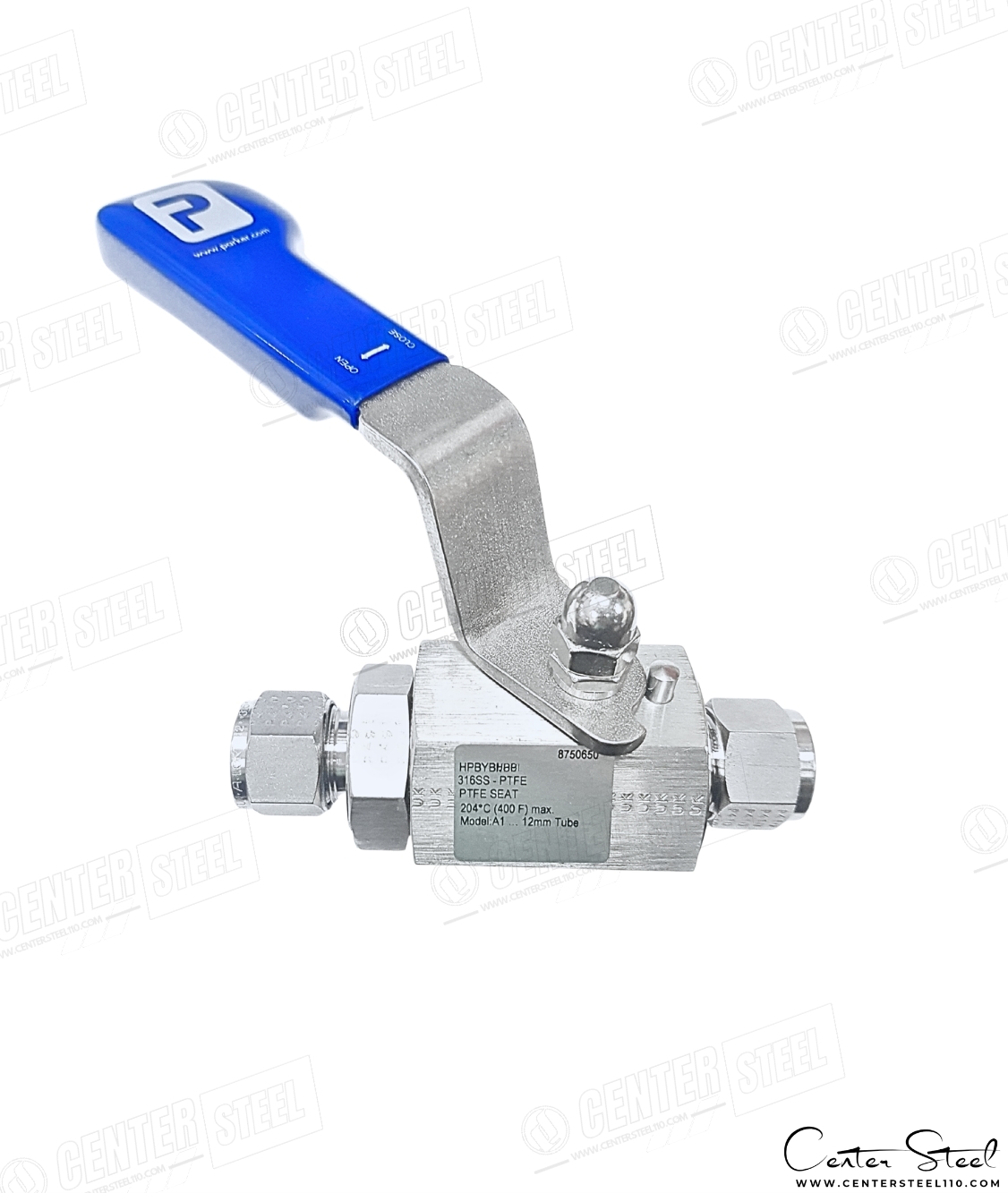

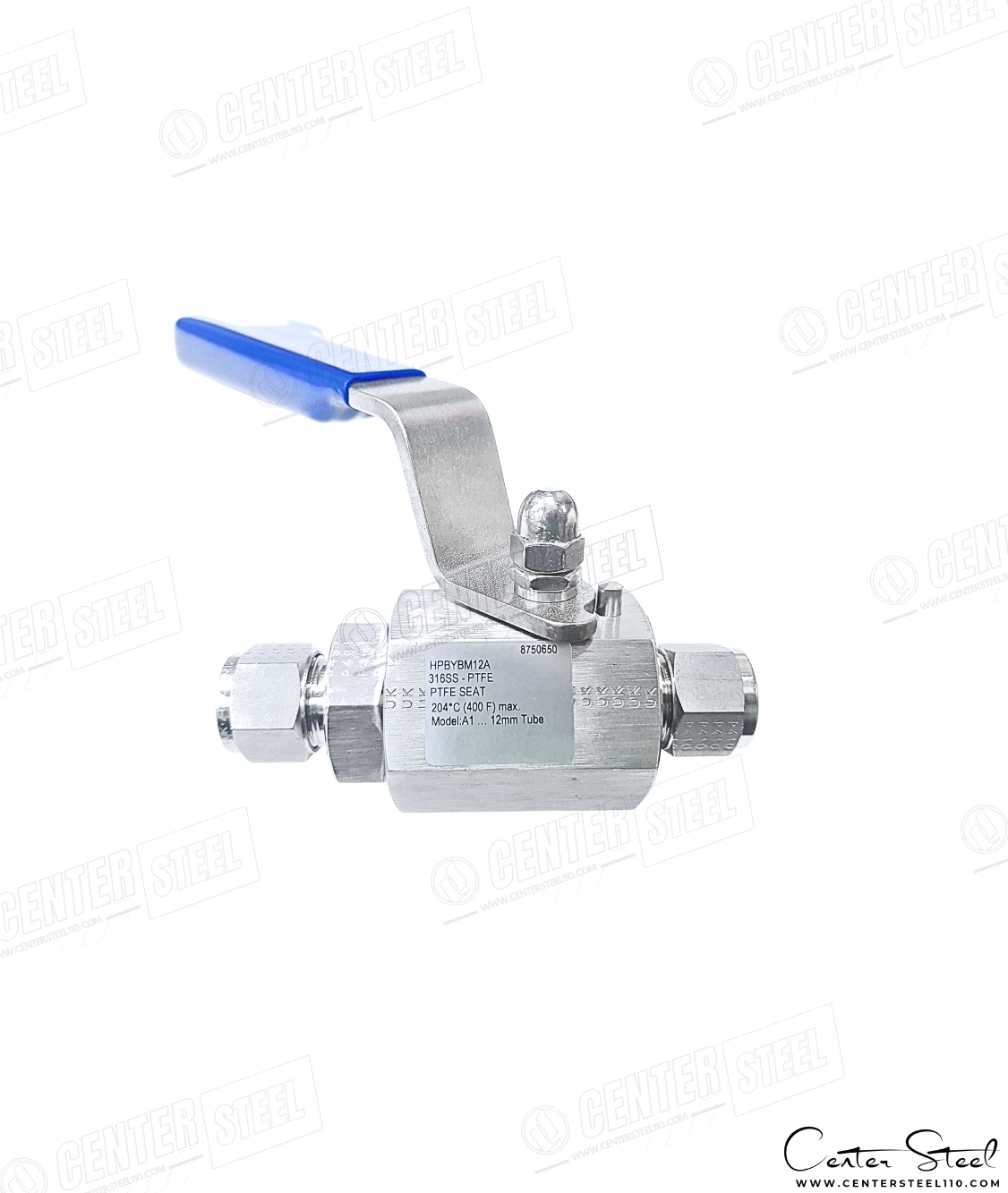

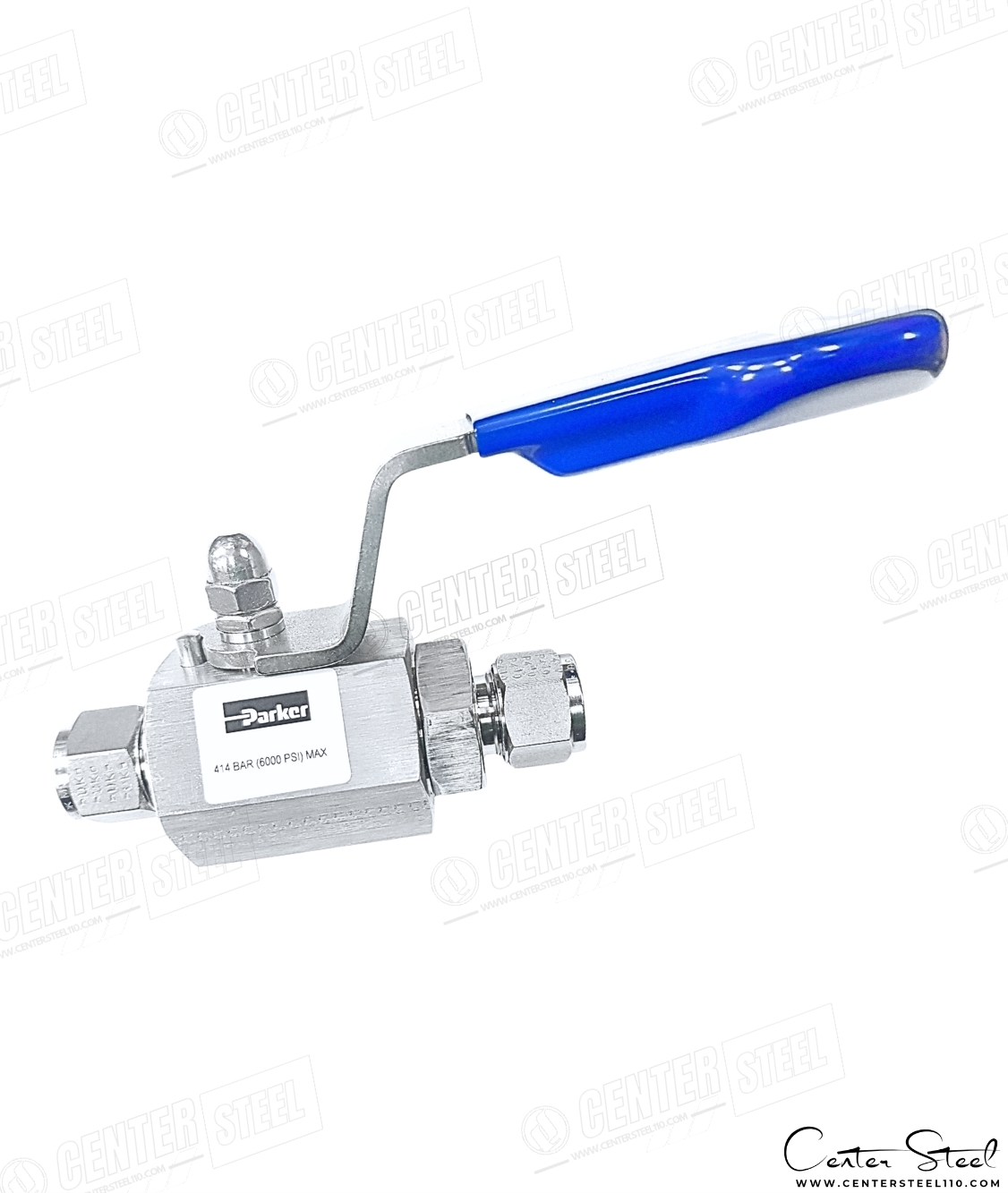

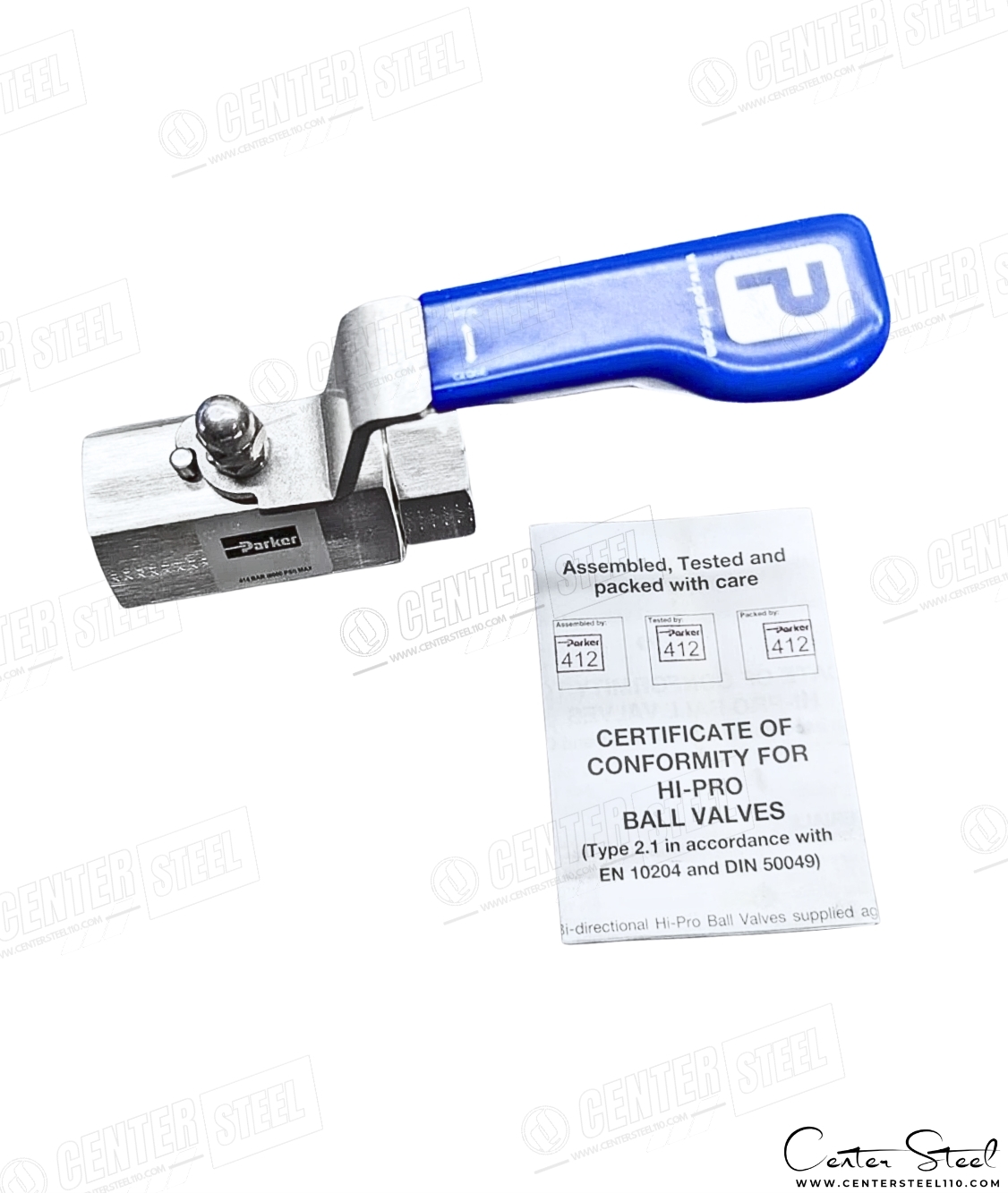

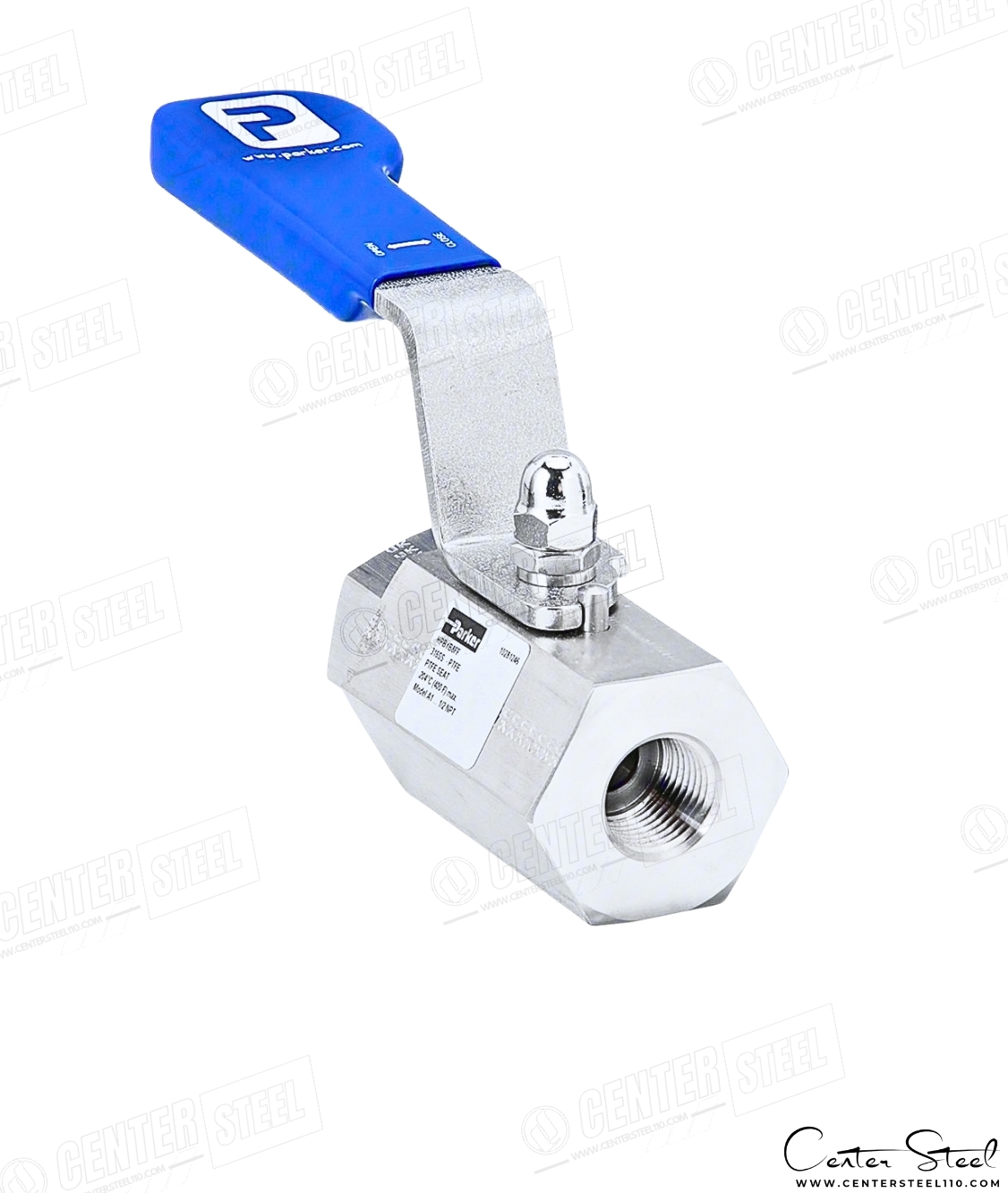

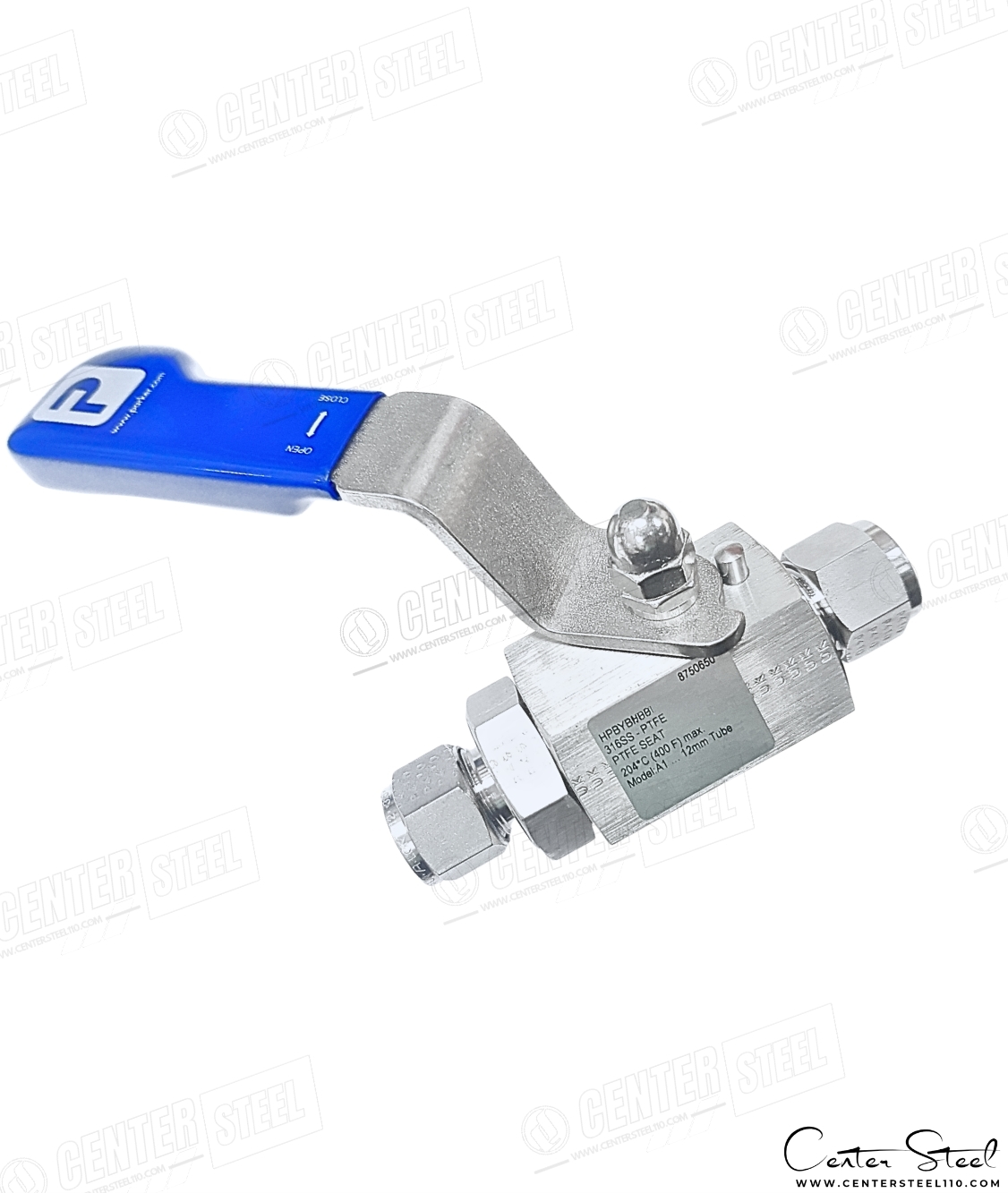

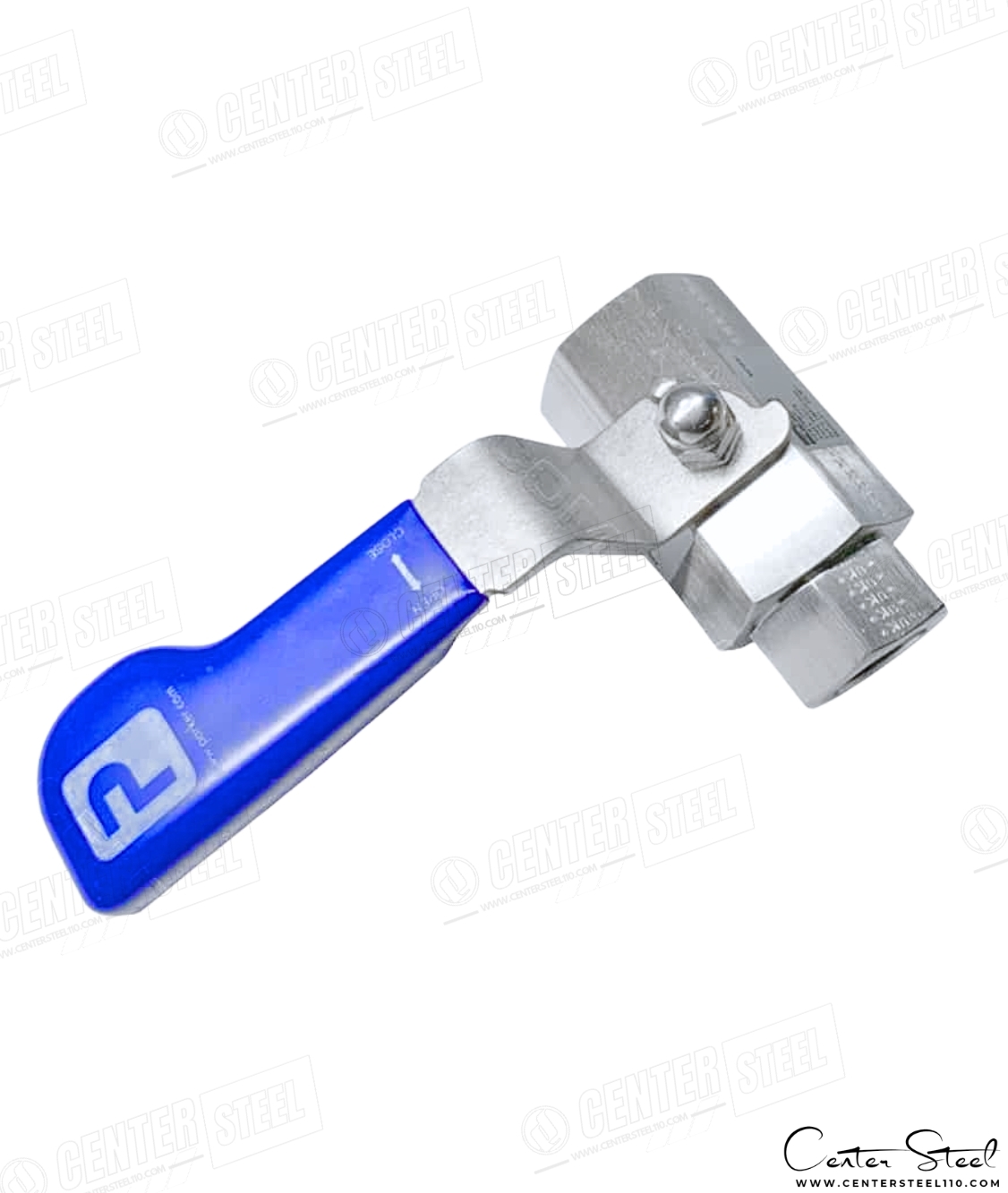

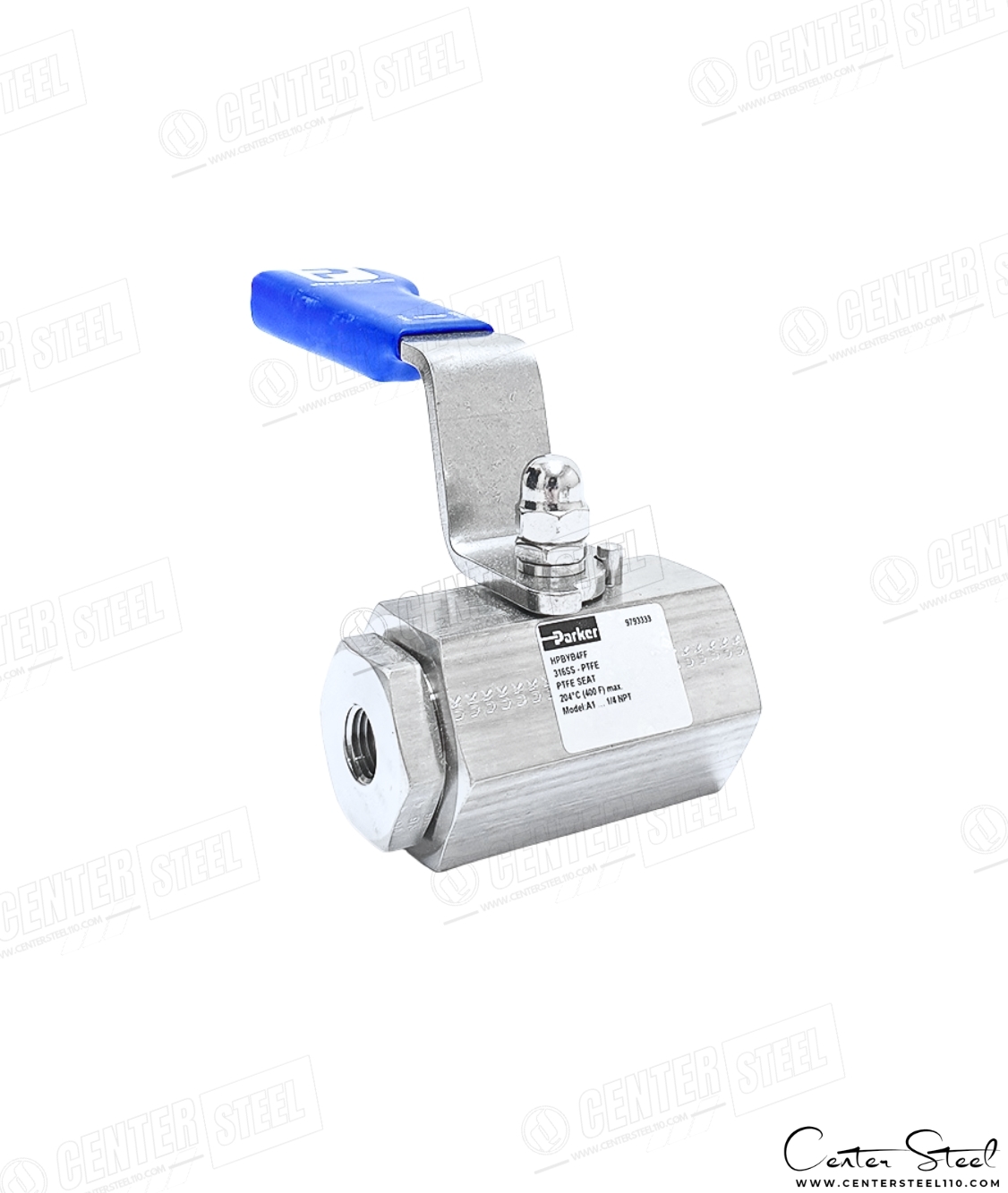

High Performance Ball Valve Hi-Pro Series Working Pressure Up to 6000 Psi (414 Bar)
بال ولو 6000Psi سری Hi-Pro برند Parker Hannifin یکی از دقیقترین، پایدارترین و ایمنترین شیرهای Bi-Directional Ball Valve ابزار دقیق برای کنترل جریان در سیستمهای تحت فشار هستند. این سری برای کاربردهای صنعتی سنگین، خطوط گاز، مدارهای هیدرولیک فشار متوسط، سیستمهای آزمایشگاهی، آنالایزرها و واحدهای فرآیندی که نیاز به Bubble-Tight Shutoff و عملکرد طولانیمدت دارند، طراحی شده است.
این بال ولو با طراحی دو تکه، بدنه یکپارچه و استفاده از Seat های PTFE در نسخه استاندارد، توانایی تحمل فشار کاری 6000Psi (414 Bar) را برای قطر داخلی 10 mm فراهم میکند. همچنین طبق استاندارد تولید Parker، با انتخاب PEEK Seat فشار کاری تا 10,000Psi (689 Bar) نیز قابل دستیابی است که در سیستمهای دمای بالاتر یا گازهای تهاجمی کاربرد دارد.
این محصول کاملاً مطابق با استانداردهای عملکردی ANSI/ASME B16.34 طراحی شده و مطابق تستهای نشتی و فشار Parker، قبل از خروج از کارخانه ارزیابی میگردد.
⚙️ ویژگیهای کلیدی بال ولو 6000Psi سری Hi-Pro
- فشار کاری در نسخه استاندارد با PTFE Seat حداکثر 6000Psi و در نسخه PEEK Seat با حداکثر 10000Psi
- طراحی دوطرفه (Bi-Directional) با Bubble-Tight Shutoff
- سیت متریال در حالت استاندارد PTFE و در نسخه سفارشی PEEK
- طراحی بدنه دو تکه (Two-Piece Body) با حداقل مسیر نشتی
- 4:1 Safety Factor مطابق استاندارد ASME
- عملکرد نرم و گشتاور پایین دسته (Low-Torque Operation)
- قابلیت انتخاب گزینههای Locking Handle ،Secured End Connector ،Panel Mounting و …
- تست کامل هیدرواستاتیک و نشتی کمفشار
- مقاومت بالا در برابر خوردگی با متریالهای 316SS ،Duplex ،Super Duplex ،Hastelloy و Alloy 625
- سازگار با استانداردهای ANSI/ASME B31.1 و B31.3
- مناسب برای گازها و مایعات تمیز، سیستمهای پر فشار و کاربردهای Special Gas
📊 مشخصات فنی بال ولو 6000Psi سری Hi-Pro
| ویژگی | مقدار / توضیحات |
|---|---|
| سری (Series) | Hi-Pro Ball Valve Two-Piece Design |
| فشار کاری (Working Pressure) | PTFE Seat (استاندارد) 6000Psi@100°F PEEK Seat (سفارشی) 10000Psi@100°F
|
قطر داخلی اوریفیس (Bore Size) | 10 mm Bore |
| نوع طراحی (Design) | Two-Piece Body Bi-Directional Bubble-Tight Shutoff |
| متریال بدنه (Body Material) | استنلس استیل گرید 316SS (استاندارد) / Alloy 400/ Duplex / Super Duplex / Hastelloy / Alloy 625 (سفارشی) |
| متریال سیت (Seat Material) | PTFE (استاندارد) PEEK (سفارشی) |
| محدوده دمای کاری (Temperature Range) | PTFE Seat(استاندارد) 54°F ~ 204°C- PEEK Seat(سفارشی) 54°C ~ 232°C- |
نوع اتصال (End Connections) | Female / Male NPT ( ASME B.1.20.1) , Socket Weld |
| استاندارد تست (Test Standard) | تست هیدرواستاتیک کامل Bubble-Tight Leak Test |
| استاندارد طراحی (Design Standard) | ANSI/ASME B16.34 • ASME B31.1 • ASME B31.3 |
🔹 جدول فشار بر حسب نوع متریال
| Material | Class 2500 | Class 4500 |
|---|---|---|
| 316SS | 6000 Psi | 10,000 Psi |
| Alloy 400 | 5000 Psi | 9000 Psi |
| Duplex | 6000 Psi | 10,000 Psi |
| Super Duplex | 6000 Psi | 10,000 Psi |
| Hastelloy | 6000 Psi | 10,000 Psi |
| 6Mo | 6000 Psi | 10,000 Psi |
| Alloy 625 | 6000 Psi | 10,000 Psi |
🧪 کاربردهای تخصصی بال ولو 6000Psi سری Hi-Pro
- سیستمهای ابزار دقیق و کنترل فرایند
- خطوط گاز صنعتی و گازهای Special (H₂, He, N₂, O₂, CO₂)
- سیستمهای فشار بالا و High-Purity
- آنالایزرها، پنلهای گاز، رگلاتورها و Loop های تست
- سیستمهای نفت، گاز، پتروشیمی و انرژی
- کاربردهای Offshore و محیطهای خورنده
- خطوط هیدرولیک و سرویسهای Clean Gas
🔧 نکات نصب و نگهداری
- قبل از نصب، مسیر سیال کاملاً تمیز و عاری از ذرات باشد
- فقط گشتاور توصیهشده Parker اعمال شود
- برای کار در دمای بالا → PEEK Seat
- برای گازهای تهاجمی → Super Duplex / Alloy 625
- جهت مونتاژ پانل → گزینه Panel-Mount انتخاب شود
⚠️ نکات تشخیص محصول اصل Parker
- لیبل متال با کیفیت حاوی اطلاعات فنی ، پارتنامبر و لوگوی برند و فشار کاری بر روی لیبل دوم
- سطح ماشینکاری صیقلی و بدون پلیسه
- دسته با حرکت نرم و یکنواخت
- پارتنامبر کامل مطابق کاتالوگ (HBPX*)
- استفاده از Seat با کیفیت PTFE/PEEK مطابق OEM
