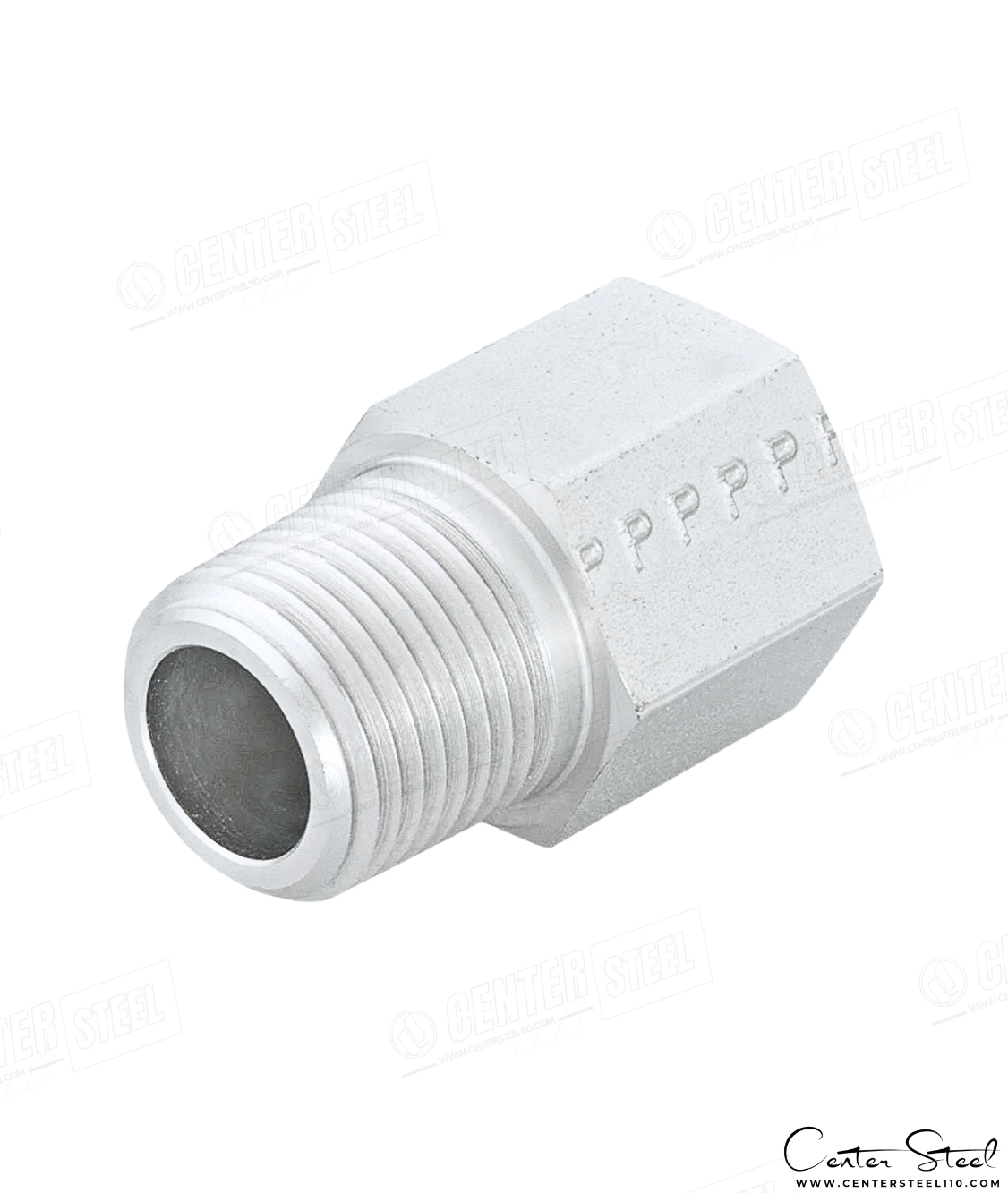

آداپتور NPT به BSPP یا Hex Adapter NPT to BSPP یک اتصال تبدیلی رزوهای رو پیچ به تو پیچ است که برای ایجاد سازگاری بین سیستمهای لولهکشی با استاندارد رزوه متفاوت طراحی شده است. این فیتینگ از یک سمت دارای رزوه بیرونی (Male) NPT – National Pipe Taper و از سمت دیگر دارای رزوه داخلی (Female) BSPP – British Standard Pipe Parallel میباشد.
کاربرد اصلی این آداپتور زمانی است که نیاز به اتصال مستقیم بین تجهیزات یا اتصالات با رزوه BSPP و رزوه NPT وجود داشته باشد. طراحی بدنه ششگوش (Hex) موجب سهولت نصب و باز و بست با آچار میشود
کاربرد اصلی این قطعه زمانی است که نیاز به ایجاد اتصال مستقیم و مطمئن بین سیستمهای طراحیشده با استاندارد اروپایی ISO 228/1 (BSPP) و سیستمهای آمریکایی (NPT) وجود دارد.
ساخت این قطعه از استنلس استیل 316 موجب مقاومت بالا در برابر خوردگی، فشارهای کاری شدید و دماهای سخت میشود.
ویژگیهای کلیدی و مزایا آداپتور NPT به BSPP روپیچ تو پیچ – Adapter NPT to BSPP
- یک سر رزوه بیرونی مخروطی NPT و یک سر رزوه داخل موازی BSPP (Parallel) برای اتصال بین دو استاندارد مختلف
- ساختار ششگوش (Hexagonal) جهت سهولت در مونتاژ و جداسازی
طراحی مطابق با استانداردهای ASME B31.3 - استاندارد رزوه NPT بر اساس ASME B1.20.1 رزوه BSPP بر اساس ISO228-1
- متریال استنلس استیل 316 مطابق با استاندارد ASTM A479/276 با مقاومت بالا در برابر خوردگی و کلرید
- قابلیت تحمل فشار کاری تا 5800Psi الی 3600Psi که وابسته به سایز و متریال میباشد.
- محدوده دمای کاری از ۱۹۸- الی ۶۴۸ درجه سانتیگراد
- رزوههای ماشینکاریشده دقیق و بدون پلیسه برای آببندی مطمئن با کمک نوار تفلون یا خمیر آببندی استاندارد
- قابلیت ارائه در متریالهای مختلف: SS316، برنج، فولاد کربنی
جدول مشخصات فنی آداپتور NPT به BSPP
| ویژگی | توضیح فنی |
|---|---|
نوع اتصال (Fitting Type) | Adapter-NPT to BSPP (Instrument Pipe Fitting Series) |
استاندارد رزوه (Thread Standard) | NPT – مطابق با ASME B1.20.1 BSPP -مطابق با ISO 228-1 |
متریال (Material) | استنلس استیل گرید ۳۱۶L یا ۳۱۶ مطابق استاندارد ASTM A479/276 |
نوع آببندی (Sealing Type) | نوار تفلون یا تفلون مایع چسب های مایع رزوه |
کاربردها آداپتور NPT به BSPP/G
- اتصال بین سیستمهای پایپینگ ابزار دقیق با رزوه داخل NPT و رزوه بیرون BSPP یا G
- صنایع نفت، گاز و پتروشیمی (Onshore/Offshore)
- سیستمهای فرآیندی و ابزار دقیق در پالایشگاهها و نیروگاهها
- خطوط انتقال گازهای صنعتی (نیتروژن، هیدروژن، اکسیژن، هوای فشرده)
- صنایع دارویی، غذایی و شیمیایی
نکات نصب و نگهداری
- تنها برای اتصال به کانکشن یا تجهیزات با استانداردهای BSPP و NPT استفاده شود.
- جهت آببندی مطمئن از نوار تفلون (PTFE Tape) یا مایع و چسب های مختلف رزوه استاندارد استفاده کنید.
- قسمت کانکشن رزوه BSPP حتما باید به همراه گسکت فلزی یا فلزی- پلیمری با آلیاژ مورد نیاز و در برخی موارد از اورینگ پلیمری استفاده کرد در غیر اینصورت آببندی و اتصال ایمنی نخواهیم داشت.
- سفتکردن بیشازحد رزوه باعث آسیب به اتصال یا نشتی میشود؛ از گشتاور مناسب استفاده کنید.
- در سیستمهای تحت فشار و ارتعاش، بررسی دورهای نشتی و سلامت اتصال توصیه میشود.
- باز و بست فقط با آچار مناسب انجام شود؛ از ضربه یا چکش پرهیز کنید.
⚠️ نکات طلایی برای تشخیص اتصال اصلی از تقلبی
❌ استفاده از قطعات فیک یعنی ریسک نشتی، توقف خط تولید و حتی حادثه خطرناک.
قبل از خرید، این ۵ نکته را با دقت بررسی کنید:
۱- برند و مارکینگ اطلاعات
- برندهای معتبر مثل Swagelok، Parker، S-LOK همیشه نام یا لوگو ، اطلاعات فنی از قبیل متریال یا در برخی برندها سایز و یک Trace No قابل رهگیری را بر روی بدنه حکاکی و مارک میکنند ( در برخی از محصولات برندهای معتبر که تولید شده از متریال خاص ، ممکن است حکاکی ضربه ای وجود نداشته باشند و تنها مارکینگ لیزری وجود داشته باشد.)
- نمونههای فیک اغلب حکاکی بیکیفیت، چاپی یا با فونت متفاوت دارند.
۲- متریال
- نیپل با کیفیت و اصلی از ۳۱۶L یا ۳۱۶ مطابق با استاندارد ASTM A479/276 و یا ASTM A182 ساخته شده است اما اتصال تقلبی ممکن است از آلیاژ 304 یا گریدهای مغایر و حتی به صورت ریخته گری ساخته شده باشد.
۳- کیفیت ماشینکاری
- اتصال اصل رزوههای استاندارد و با کیفیت ، لبههای یکنواخت و سطح صیقلی دارد.
- اتصال تقلبی رزوهها زبر، لبهها نامنظم و سطح بدنه مات است.
💡 توصیه حرفهای
- 📜 قیمت را اولویت دوم خود قراردهید و اول کیفیت را مدنظر قرار دهید تا از هزینههای مجدد و خطرات ناشی از یک انتخاب اشتباه پرهیز کنید
- 📏 وزن و ابعاد را با کاتالوگ اصلی تطبیق دهید.
- 🚫 از نصب اتصالات بدون برند یا فاقد استاندارد و فیک خودداری کنید چرا که آنها مسبب هزینه هنگفت و خطرات جانی و مالی بسیار میگردند .
🌐 منابع و لینکهای مفید
- جهت دسترسی به اطلاعات بیشتر به صفحه کاتالوگ ها مراجعه فرمایید.
- جهت استعلام قیمت با ما در تماس باشید.
- جهت دسترسی به محصولات مشابه کلیک فرمایید.
- برندهای برتر تولید کننده این محصول به شرح ذیل می باشد.
- S-LOK/HANSUN ساخت کره جنوبی
- PARKER ساخت آمریکا و انگلیس
- HY-LOK ساخت کره جنوبی
- SWAGELOK ساخت آمریکا
- HOKE ساخت آمریکا
