Two-Valve Manifold Remote Mount Type Working Pressure Up to 6000 Psi
منیفولد دو شیر Remote Mount Type از سری V Series برند Swagelok USA، یک شیر منیفولد دقیق و صنعتی برای کنترل، ایزولهسازی و تخلیه فشار (Block & Bleed) در سیستمهای ابزار دقیق و فرآیندی است.
این مدل از نوع Remote Mount Type (نصب غیرمستقیم) بوده و معمولاً در مجاورت و به صورت غیر مستقیم به Pressure Transmitter یا Gauge نصب میشود تا عملیات سرویس، کالیبراسیون و تخلیه فشار بهصورت ایمن انجام گیرد.
بدنه، بانت و استمها از استنلس استیل ۳۱۶ (ASTM A479) ساخته شده و دارای مقاومت بسیار بالا در برابر خوردگی، اکسیداسیون و کلرایدها است.
طراحی یکپارچه (One-Piece Body) به همراه ضریب ایمنی ۴ برابر (4:1 Design Factor) استحکام و دوام بینظیری فراهم میکند.
تمام سطوح داخلی و رزوهها بدون پلیسه (Burr-Free Finish) ماشینکاری شدهاند تا خوانش ترانسمیتر و دقت کالیبراسیون تضمین شود.
⚙️ طراحی و موقعیت منیفولد دو شیر

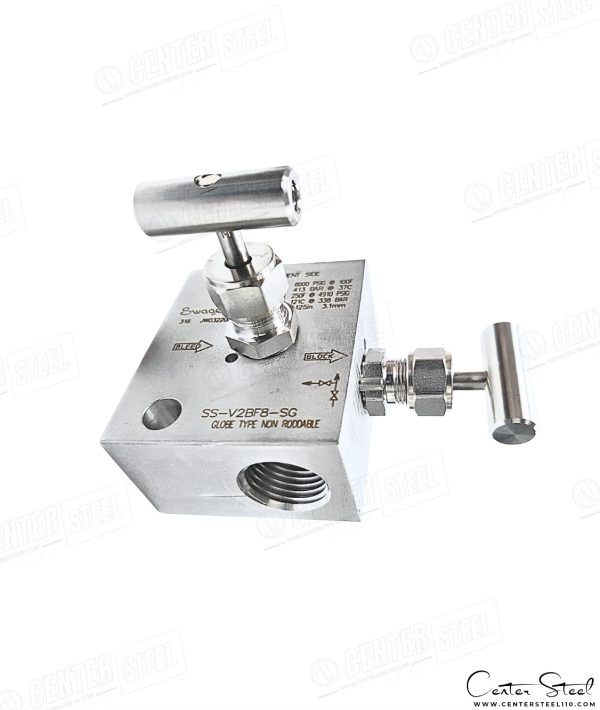

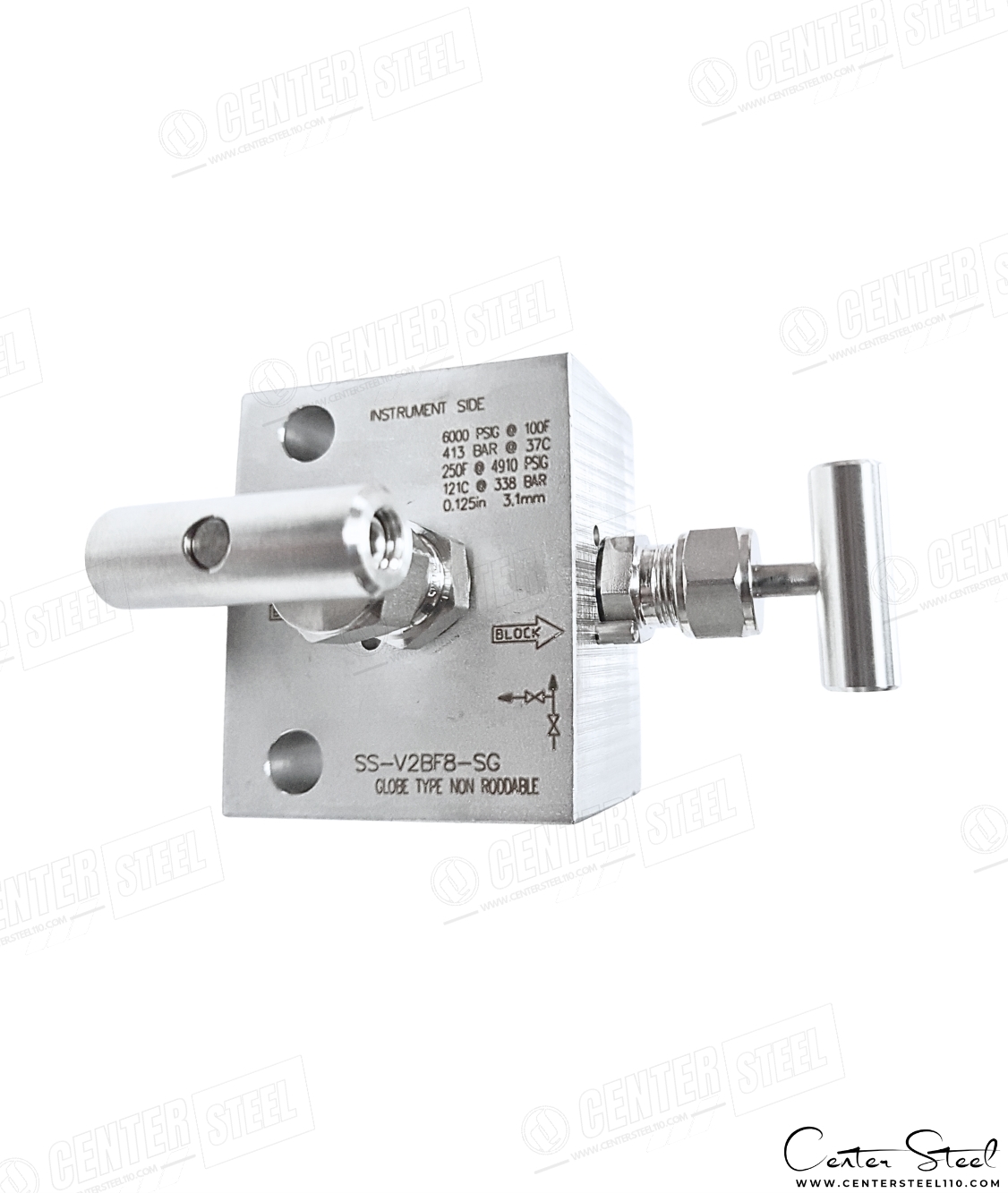

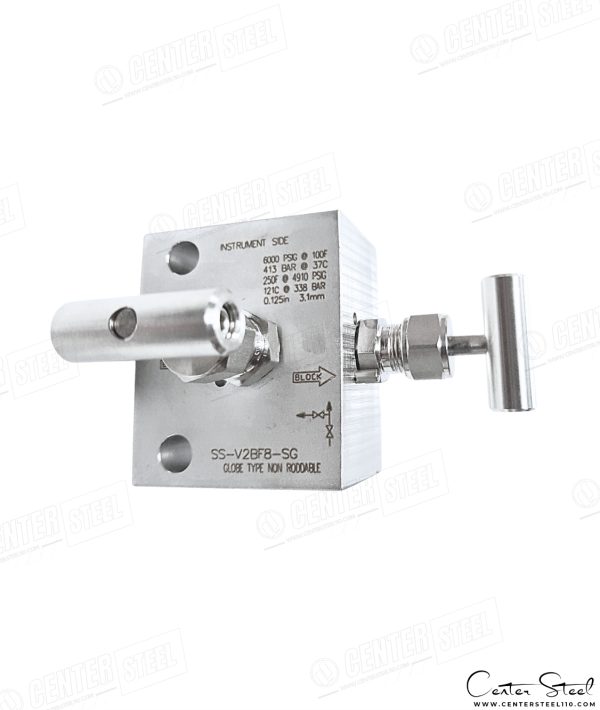

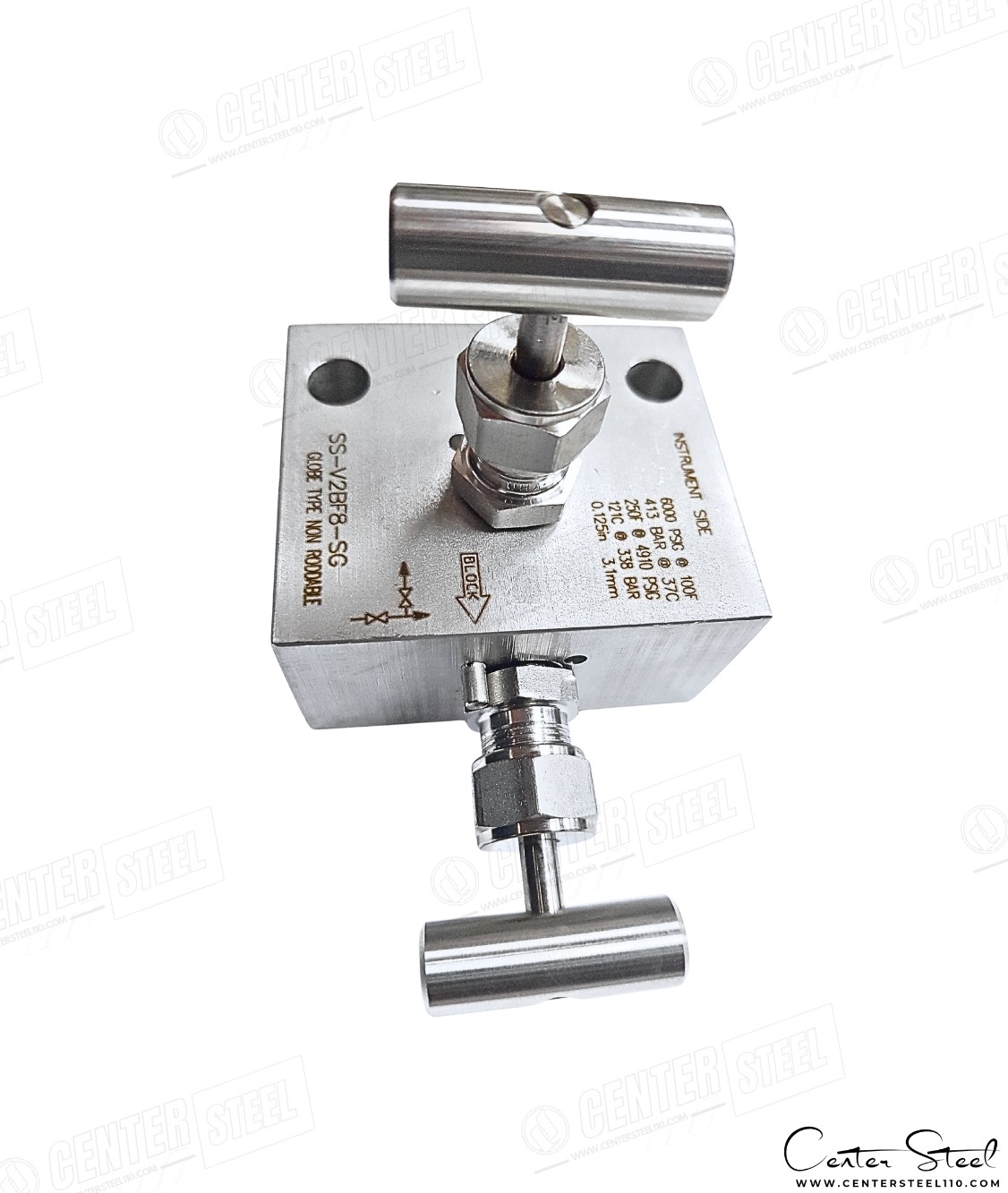

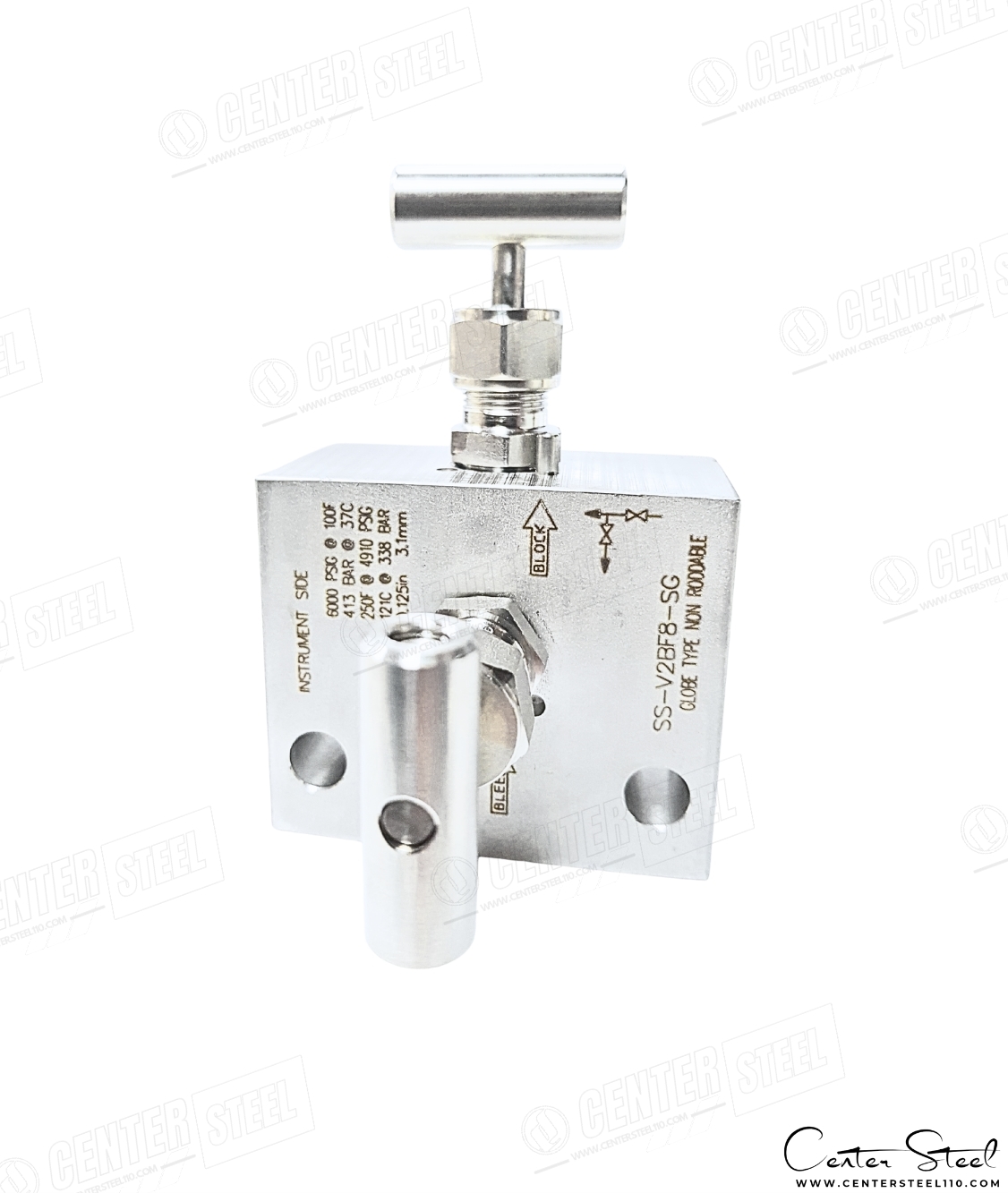

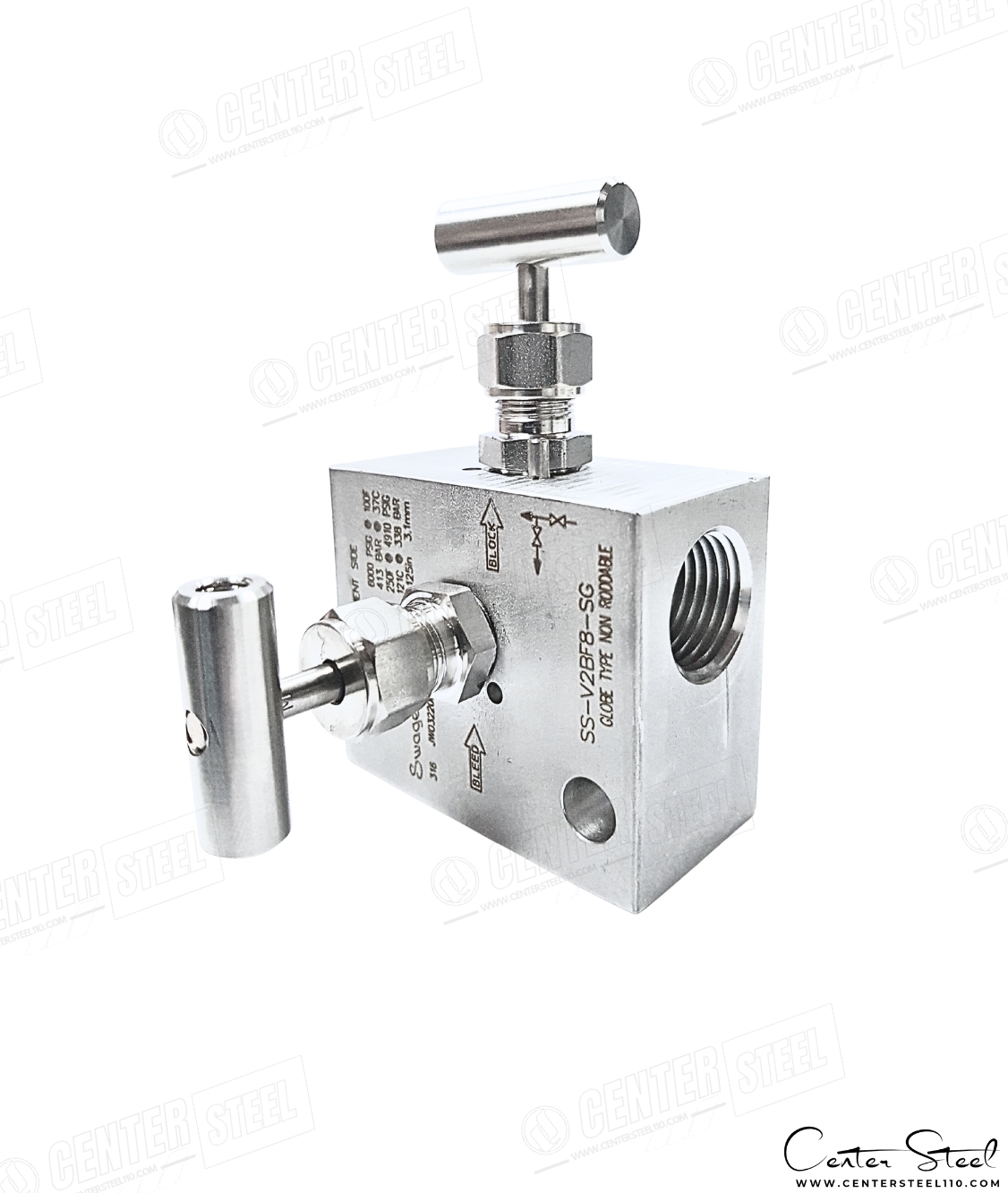

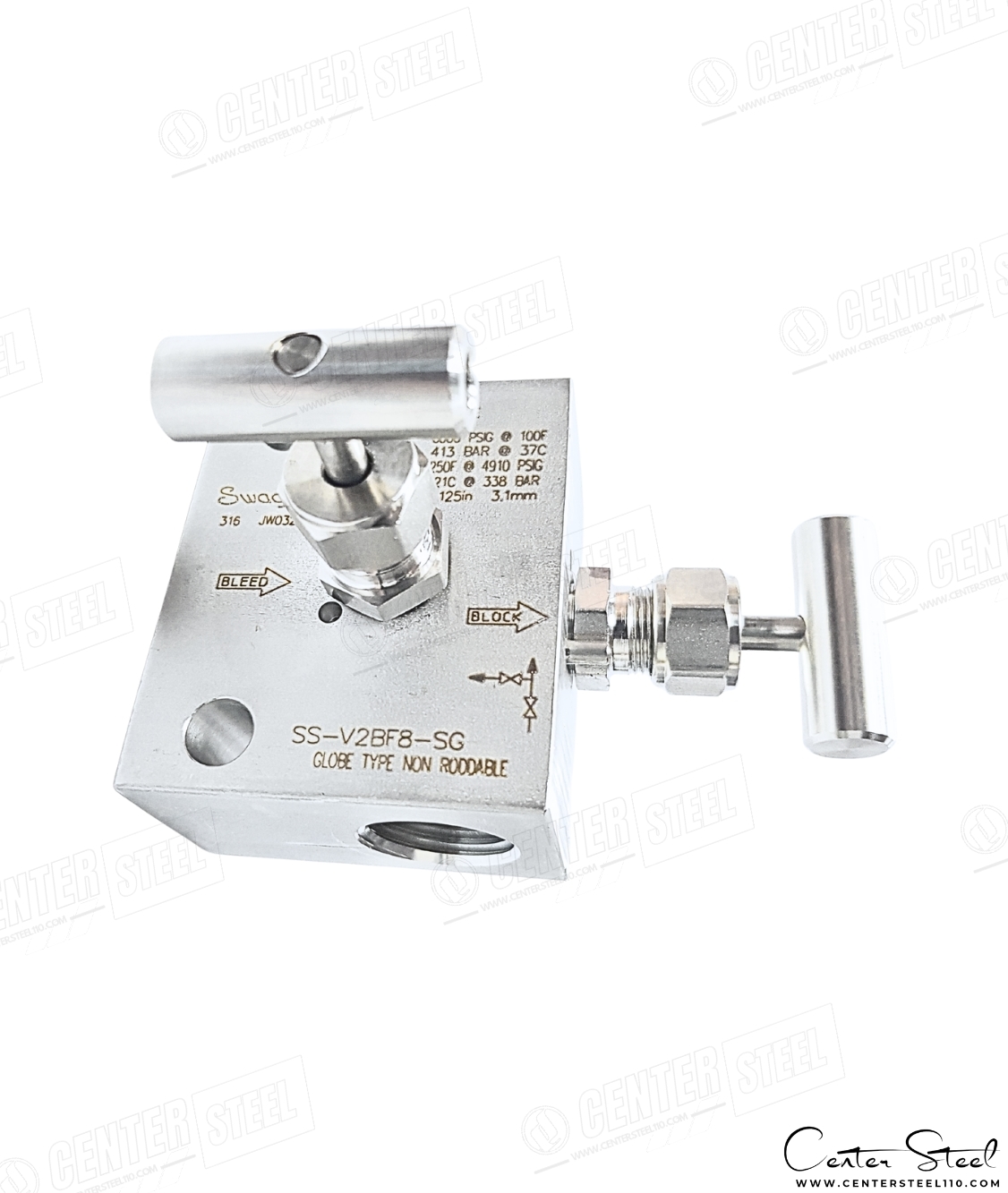

منیفولد SS-V2BF8 از دو شیر سوزنی (Needle Valve) با آرایش ۹۰ درجه و الگوی Globe Pattern تشکیل شده است:
- شیر ایزوله (Isolation Valve) – در سمت Process Side جهت قطع یا وصل جریان سیال فرآیندی.
- شیر ونت (Vent Valve) – در قسمت بالای بدنه جهت تخلیه ایمن فشار محبوس بین تجهیز و شیر ایزوله.
چیدمان زاویهدار ۹۰ درجهای، دسترسی را آسانتر و تنش لولهکشی را کاهش میدهد و ایمنی تخلیه فشار را افزایش میدهد.
🔩 طراحی استم و مکانیزم آببندی (Stem & Sealing Design)
- استم از نوع Hardened Non-Rotating Ball Tip Stem میباشد؛ نوک توپکی سختکاریشده در زمان بسته شدن روی Seat مینشیند بدون آنکه بچرخد، که این طراحی باعث کاهش سایش Seat و افزایش طول عمر دورانی میشود.
- استفاده از Rolled Stem Threads بهجای Cut Thread باعث استحکام بیشتر و افزایش دوام مکانیکی در چرخههای طولانی عملیات میشود.
- مکانیزم Safety Back-Seating Seal در وضعیت باز کامل باعث ایزوله شدن Packing از سیال میشود و بهصورت ثانویه آببندی میکند.
- پکینگ از نوع PTFE Standard بوده و در مدل High-Temp به صورت Grafoil Packing قابل سفارش است.
- قابلیت External Packing Adjustment به اپراتور امکان تنظیم دوباره پکینگ بدون جداسازی منیفولد را میدهد.

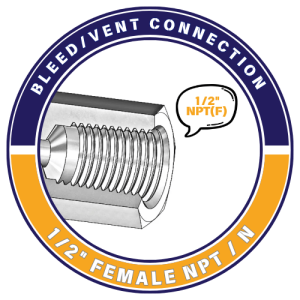

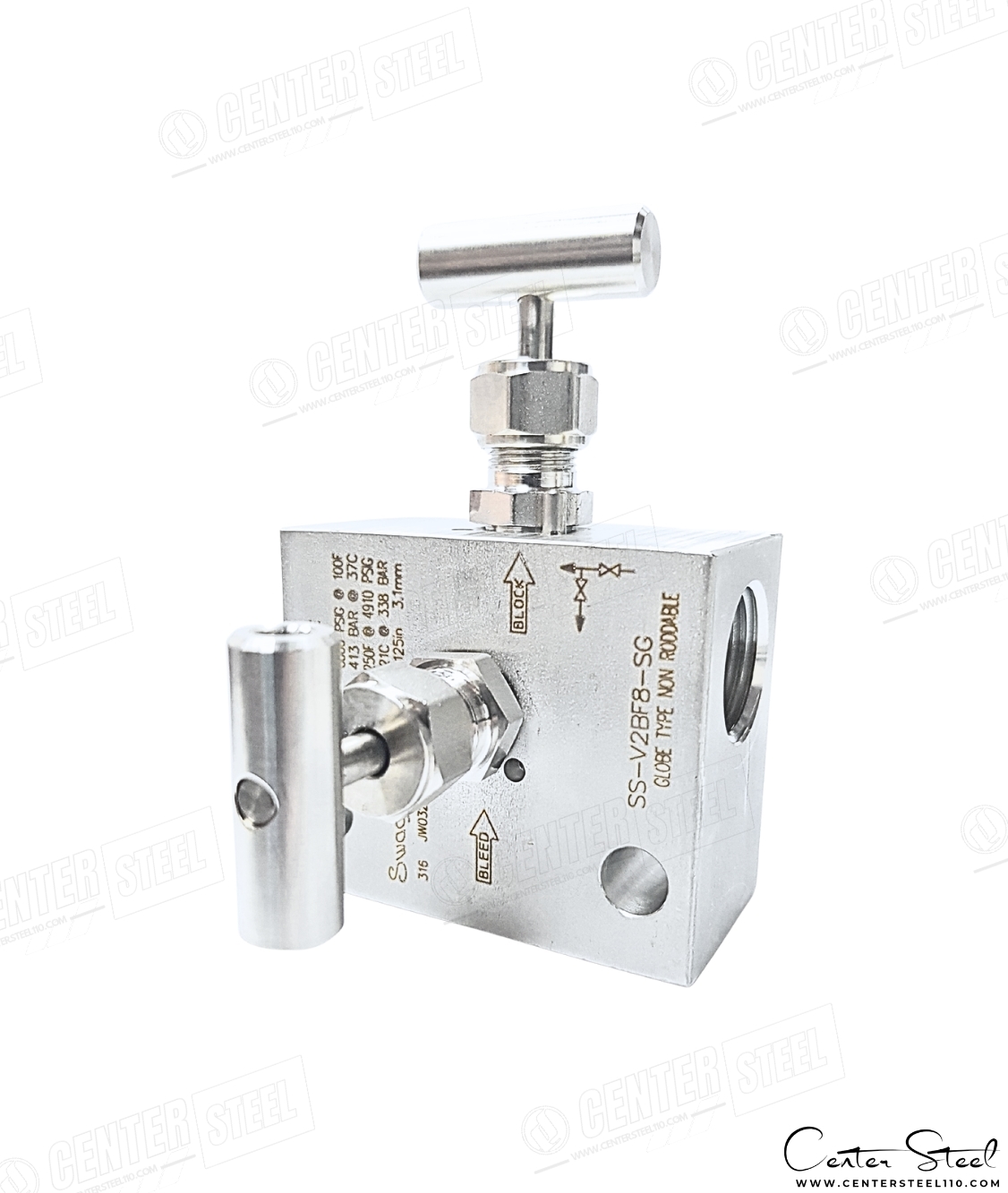

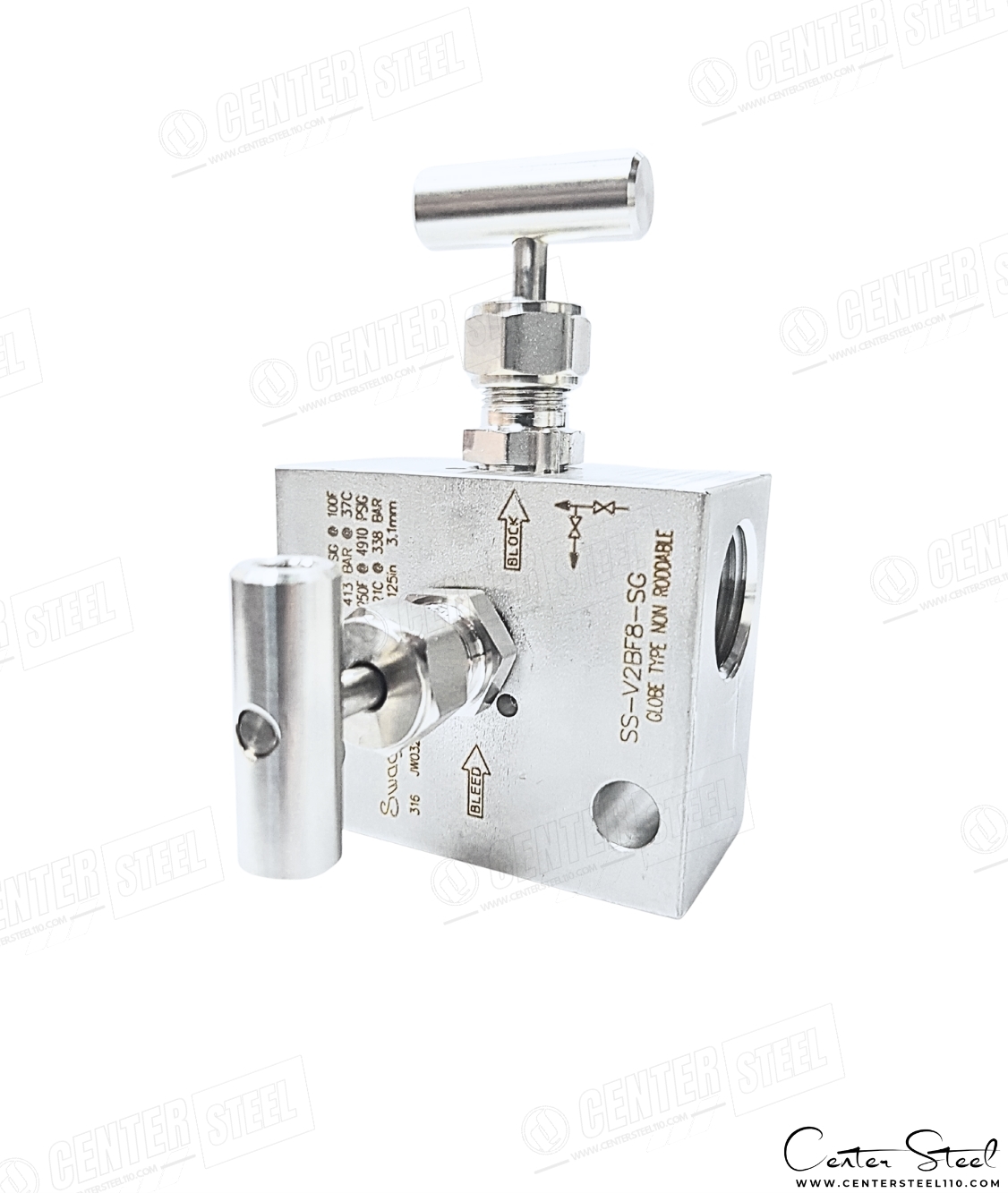

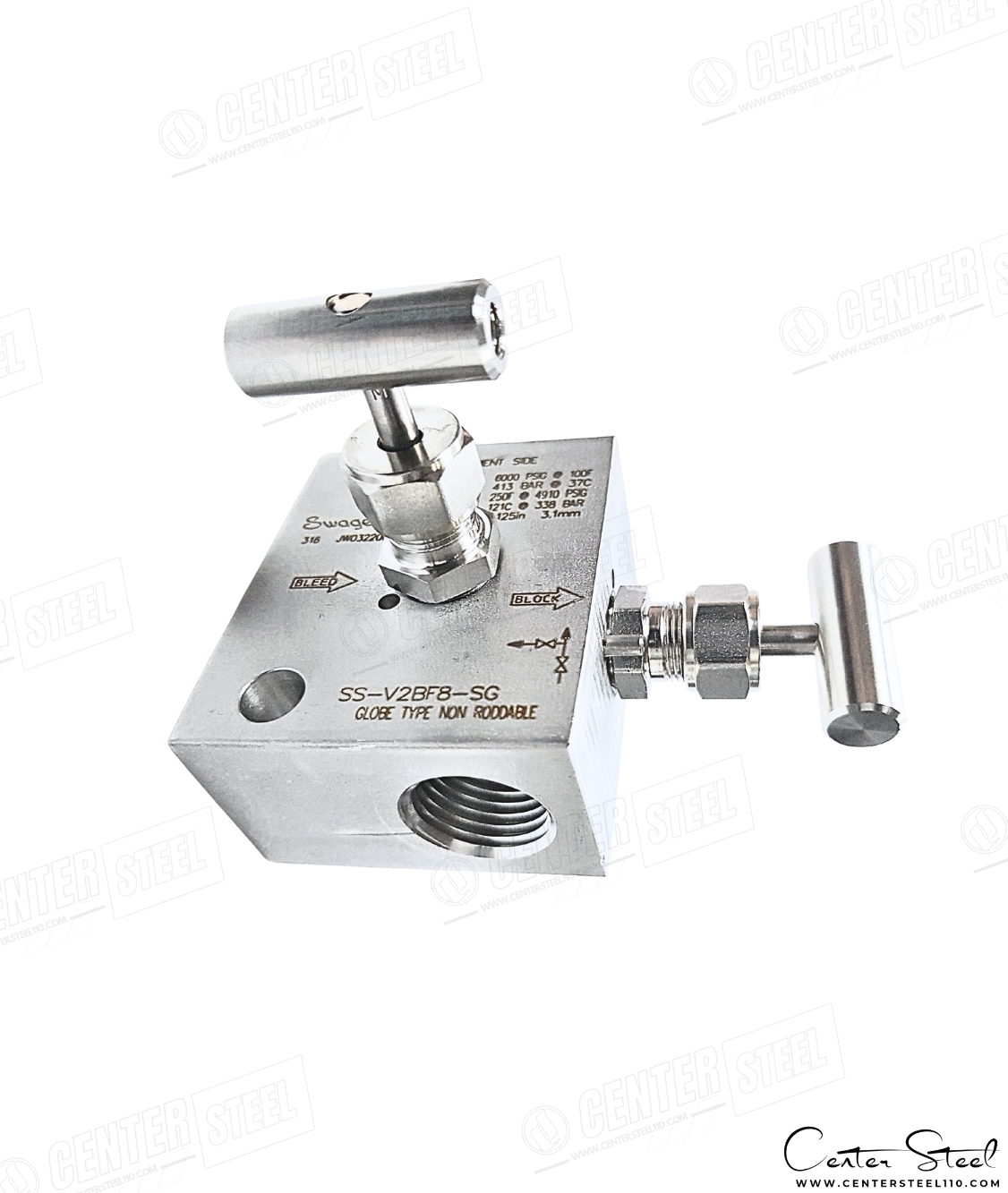

🔗 نوع اتصالات استاندارد
- ورودی فرآیند (Process Inlet): ½″ Female NPT
(قابل سفارش با Flange MSS SP-99 یا Swagelok Tube Fitting ½″ / 12 mm) - خروجی ابزار دقیق (Instrument Outlet): ½″ Female NPT
(قابل سفارش با Flange MSS SP-99 یا Swagelok Tube Fitting ½″ / 12 mm) - اتصال ونت یا بلید (Vent & Bleed Connection):
- ½″ Female NPT
(قابل سفارش با Flange MSS SP-99 یا Swagelok Tube Fitting ½″ / 12 mm)
🛠 ویژگیهای کلیدی فنی منیفولد دو شیر Swagelok سری V
✅ Bonnet-to-Body Metal Seal بدون O-Ring – آببندی مستقیم فلز به فلز
✅ Hardened Non-Rotating Ball Tip Stem برای افزایش دوام و آببندی دقیق
✅ Rolled Stem Threads برای افزایش استحکام رزوهها و کاهش سایش
✅ Safety Stop Pin از استیل ۳۱۶ جهت جلوگیری از جداشدن Bonnet در ارتعاشات
✅ Adjustable Stem Packing با دسترسی خارجی
✅ آببندی ثانویه در وضعیت باز کامل (Safety Back-Seating Seal)
✅ طراحی فشرده Compact Square Body با 4:1 Design Factor
✅ آببندی کامل Bubble-Tight Shut-Off
✅ فشار کاری حداکثر تا 6000Psi در دمای محیط
✅ پکینگ استاندارد PTFE و به صورت سفارشی Grafoil (High Temp)
✅ مطابق استانداردهای ASME B31.1 / B31.3 – MSS SP-99 – API 624
📊 جدول مشخصات فنی منیفولد دو شیر Remote Mount Type
| ویژگی | توضیح فنی |
|---|---|
| نوع منیفولد (Manifold Type) | دو شیر با الگوی ۹۰ درجه (Globe Pattern) Remote Mount Type |
| سری شیر (Valve Series) | Remote Mount Type V-Series (2-Valve Manifold) |
| برند (Brand) | Swagelok آمریکا |
| نوع شیرها (Valve Type) | یک شیر ایزوله + یک شیر ونت Hardened Non-Rotating Ball Tip |
| جنس بدنه و تریم (Body & Trim) | استنلس استیل SS316 (ASTM A479/276) (Alloys مانند Monel 400، Hastelloy C-276، Inconel 625 به صورت سفارشی) |
| اتصال فرآیند (Process Connection) | 1/2Inch Female NPT (ASME B.1.20.1) ( سفارشی در سایز و استانداردهای BSPT, BSPP,Socket Weld و Tube Fittings ) |
| اتصال ابزار دقیق (Instrument Connection) | 1/2Inch Female NPT (ASME B.1.20.1) ( سفارشی در سایز و استانداردهای BSPT, BSPP,Socket Weld و Tube Fittings ) |
اتصال ونت/ بلید (Vemt/Bleed Connection) | 1/2Inch Female NPT (ASME B.1.20.1) ( سفارشی در سایز و استانداردهای BSPT, BSPP,Socket Weld و Tube Fittings ) |
| متریال پکینگ (Packing Material) | PTFE (استاندارد) Grafoil (سفارشی) |
| دمای کاری (Working Temperature) | PTFE Packing 53°C ~ 232°C- 65°F ~ 450°F- Grafoil® Packing 53°C ~ 648°C- 65°F ~ 1200°F- |
| فشار کاری (Working Pressure) | 6000Psi@100°F 414Bar@38°C |
| استاندارد (Standards) | ASME B31.1 / B31.3 – MSS SP-99 – API 624 , ASME B.1.20.1 |
🛎 کاربردها
- سیستمهای ابزار دقیق (Pressure Measurement و Calibration)
- فرآیندهای Block & Bleed در صنایع نفت، گاز و پتروشیمی
- واحدهای نیروگاهی، سیستمهای بخار و BMS
- سرویسهای خورنده و دمای بالا (Offshore / Refinery)
- سیستمهای Sampling و Monitoring Skid
- پروژههای EPC و سیستمهای ماژولار ابزار دقیق
🔧 نکات نصب و بهرهبرداری
- رزوهها مطابق ASME B1.20.1 تمیز و آببندی مناسب انجام شود.
- توالی بهرهبرداری صحیح ابتدا
Process Block سپس Bleed/Test سپس Instrument Service - در دماهای بالا از Graphite Packing Option استفاده گردد.
- در نقاط دارای ارتعاش، نصب بر روی Support Bracket توصیه میشود.
- پس از نصب، Leak-Test مطابق دستورالعمل Parker انجام گردد.
⚠️ نشانههای اصالت منیفولد 2شیر ساخت Swagelok
- حکاکی لیزری پارت نامبر ، مشخصات فنی و هیت نامبر قابل رهگیری
- ماشینکاری یکنواخت و سطح رزوه استاندارد
- ساختار یکپارچه Bar-Stock Body و مستحکم
🧰 توصیه مهندسی
- هیچگاه کیفیت را فدای قیمت نکنید چرا که هزینه های مالی و جانی ناشی از قطعات بی کیفیت غیر قابل جبران است.
- برای کاربردهای عمومی ابزار دقیق:
- 6000Psi + PTFE Packing — گزینه فنی–اقتصادی بهینه
- برای دما بالا، بخار :
Graphite Packing Option انتخاب شود - نسخه 10,000Psi صرفاً در شرایط فشار ویژه و بر اساس الزامات پروژه استفاده گردد.
🌐 منابع و لینکهای مفید
- جهت دسترسی به اطلاعات بیشتر به صفحه کاتالوگ ها مراجعه فرمایید.
- جهت استعلام قیمت با ما در تماس باشید.
- جهت دسترسی به محصولات مشابه کلیک فرمایید.
- برخی از برندهای تولید کننده این محصول به شرح ذیل می باشند.
- SWAGELOK ساخت آمریکا
- PARKER ساخت آمریکا و انگلیس
- HOKE ساخت آمریکا
- S-LOK/HANSUN ساخت کره جنوبی
