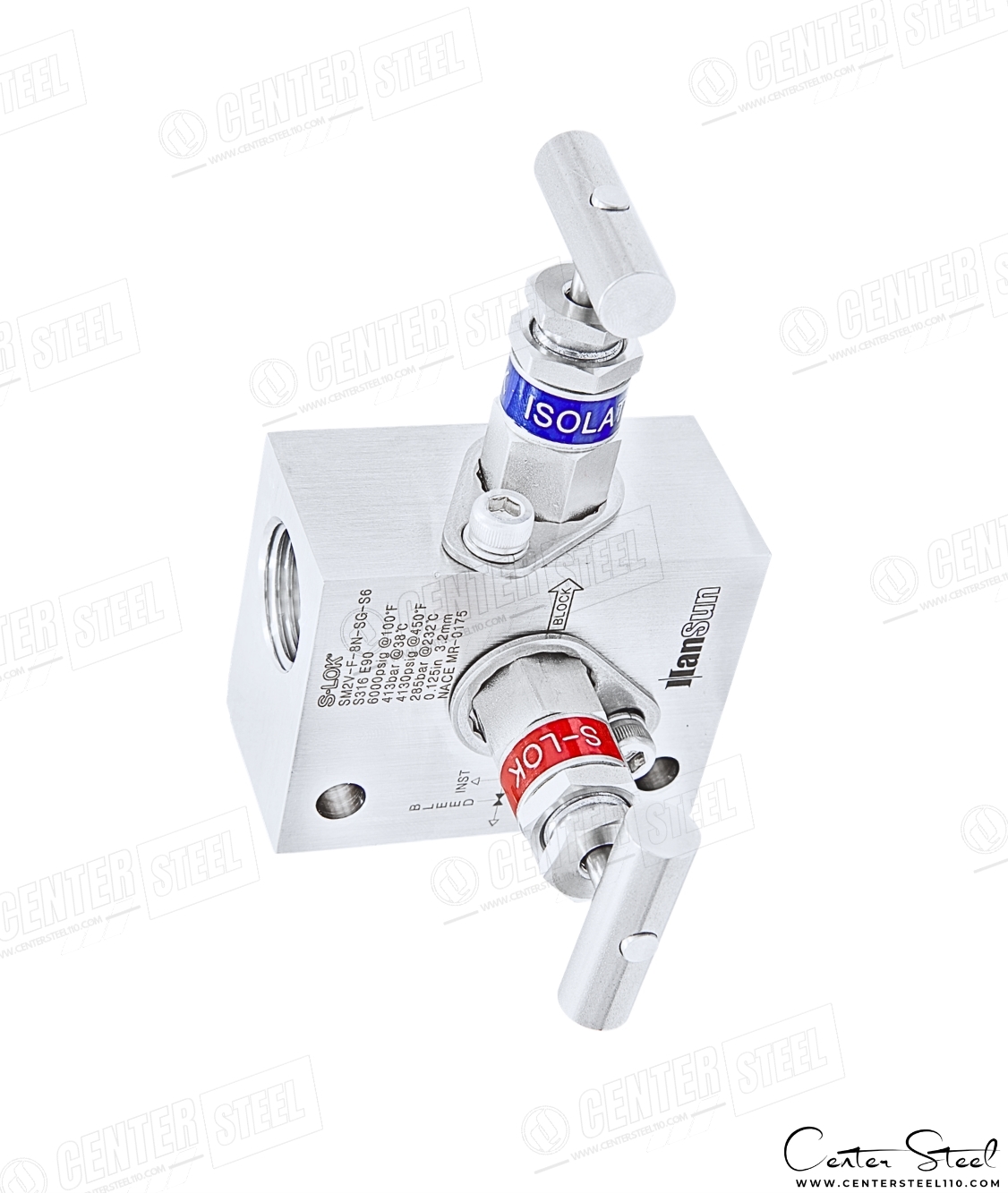

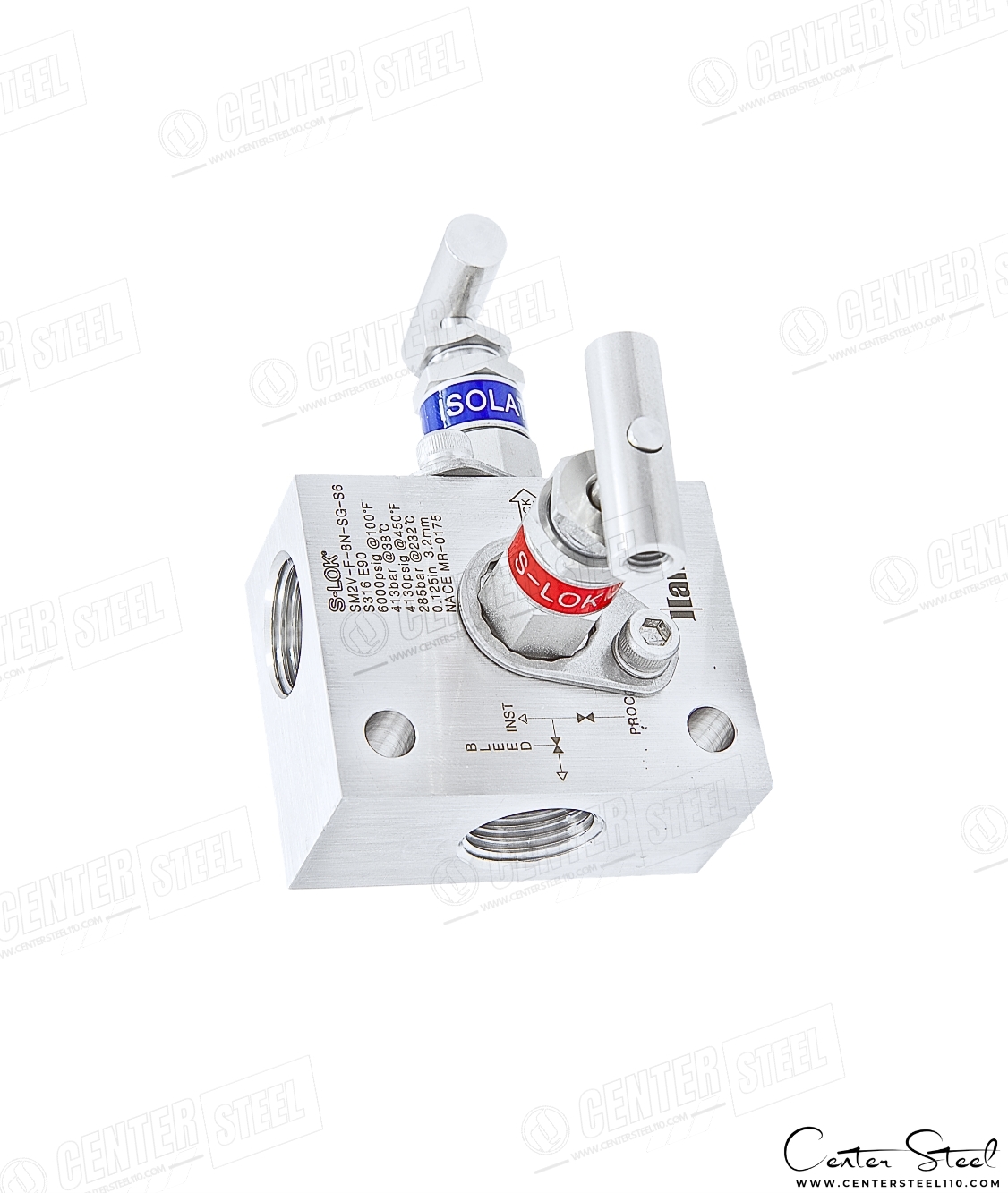

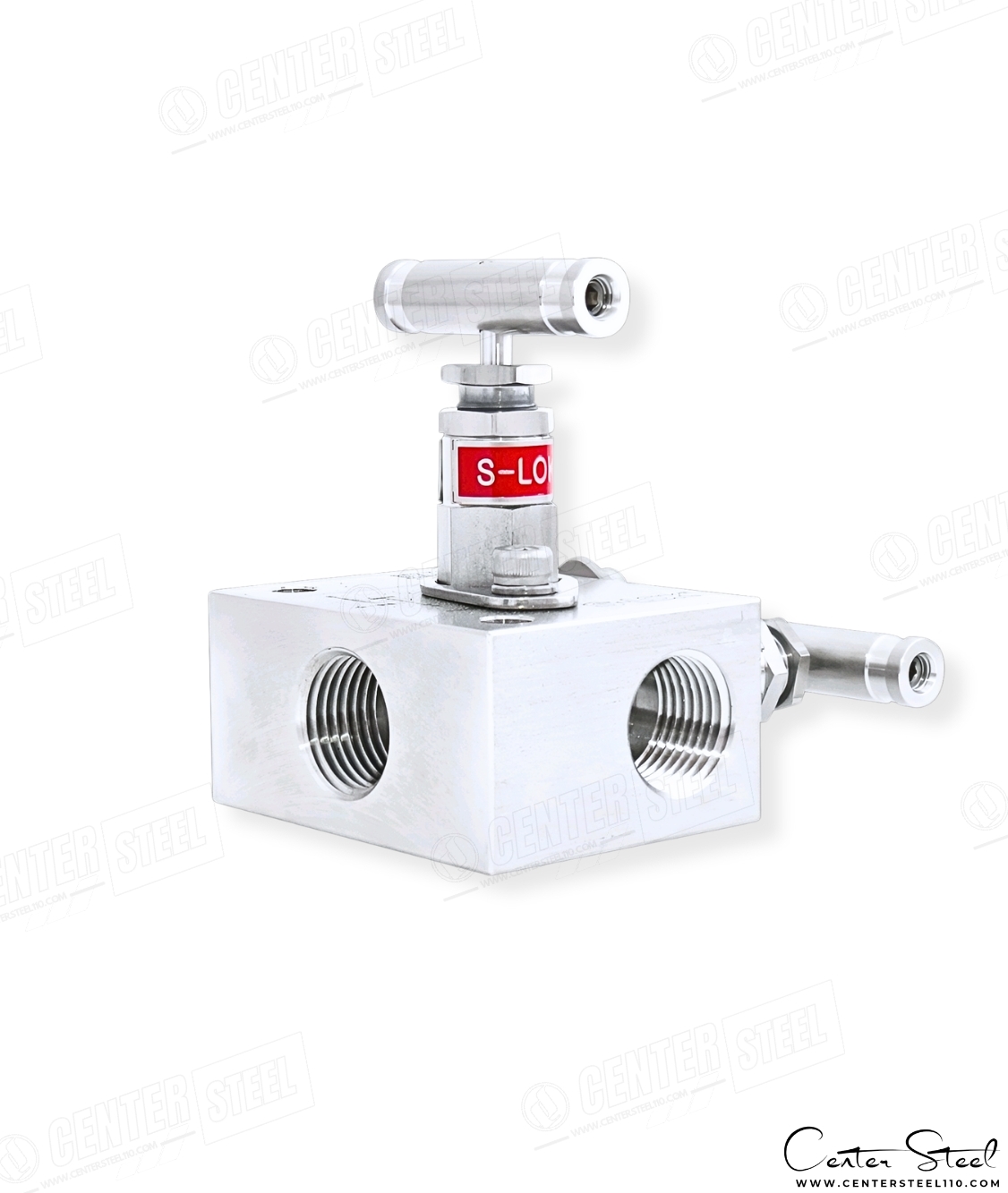

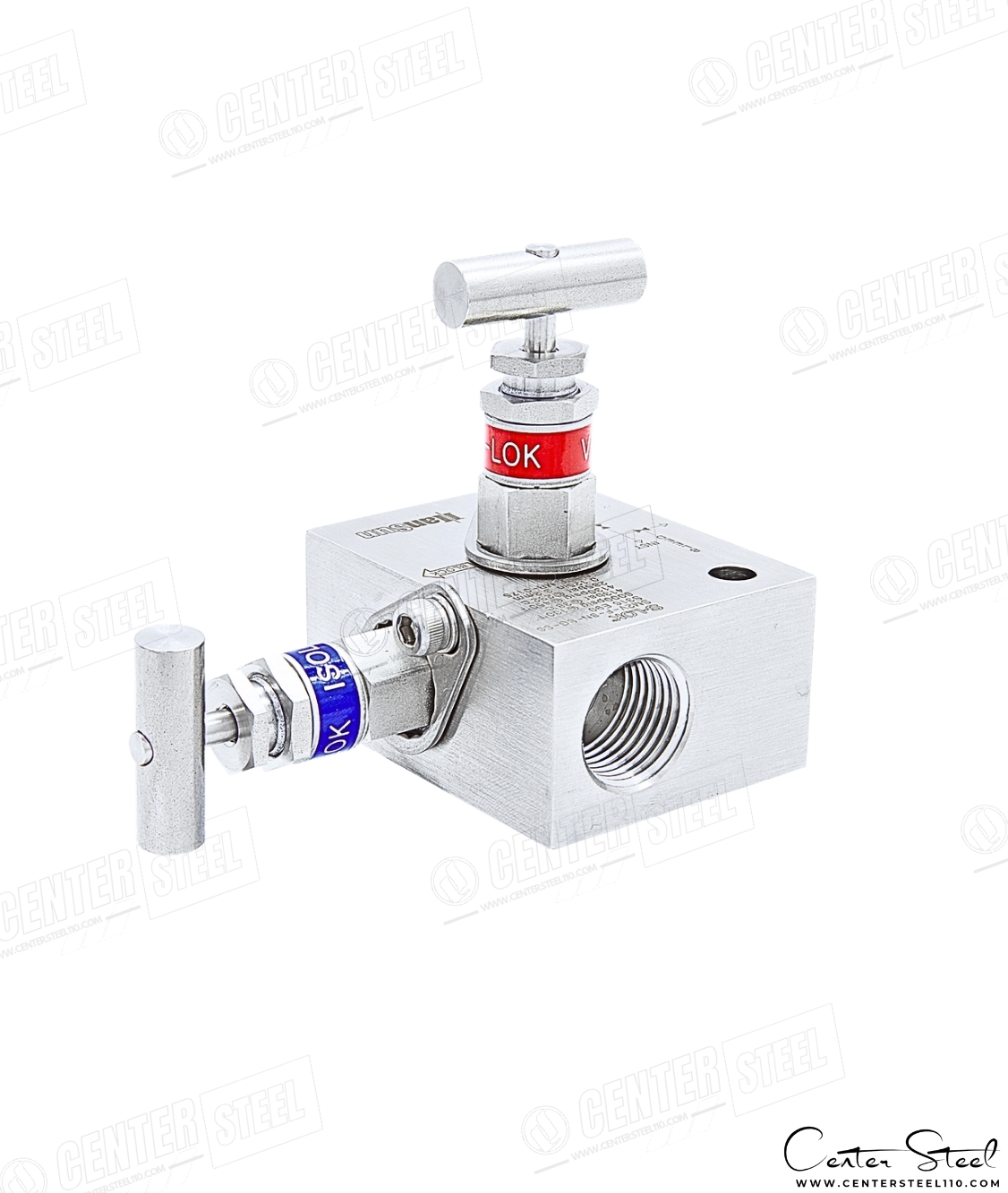

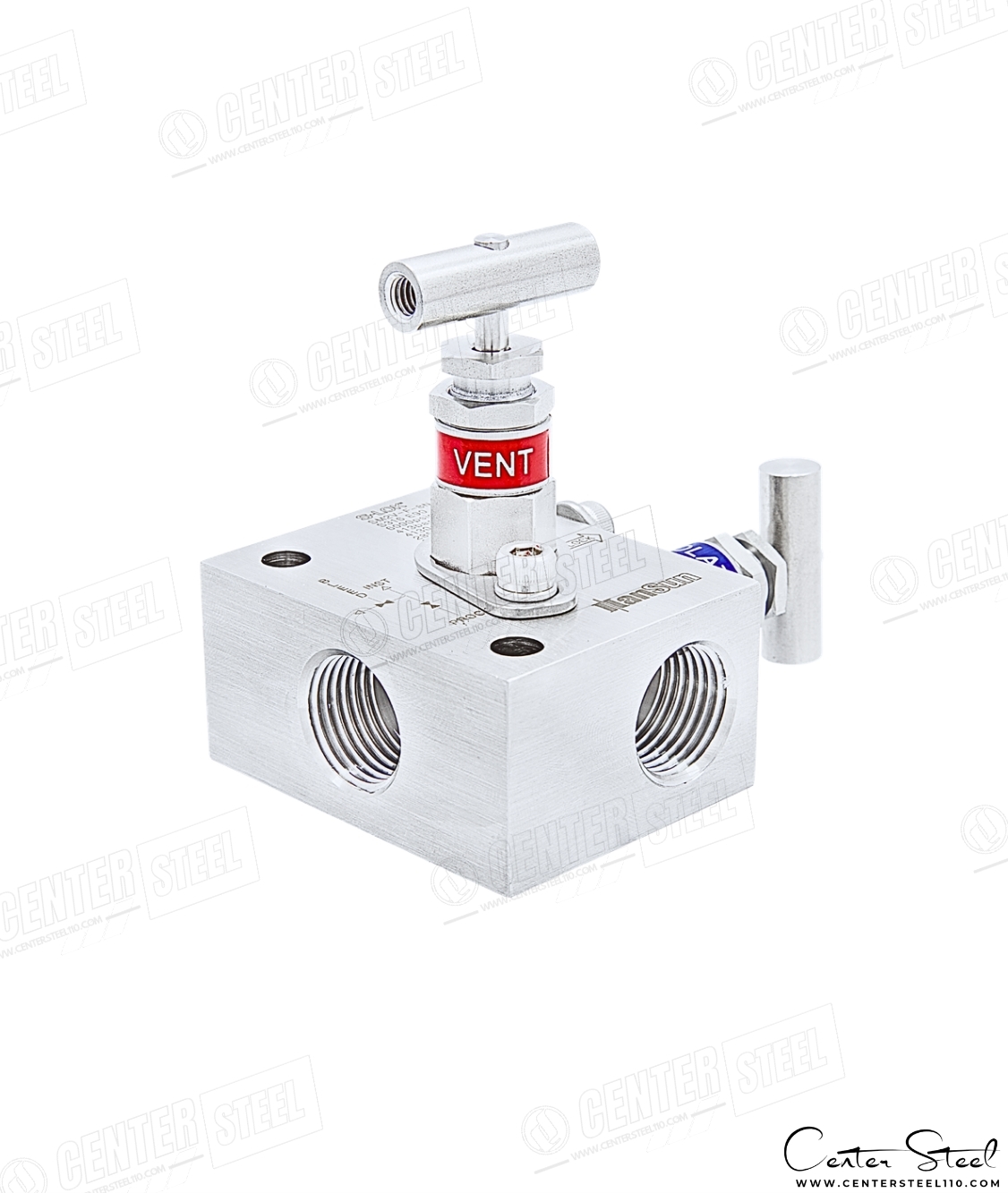

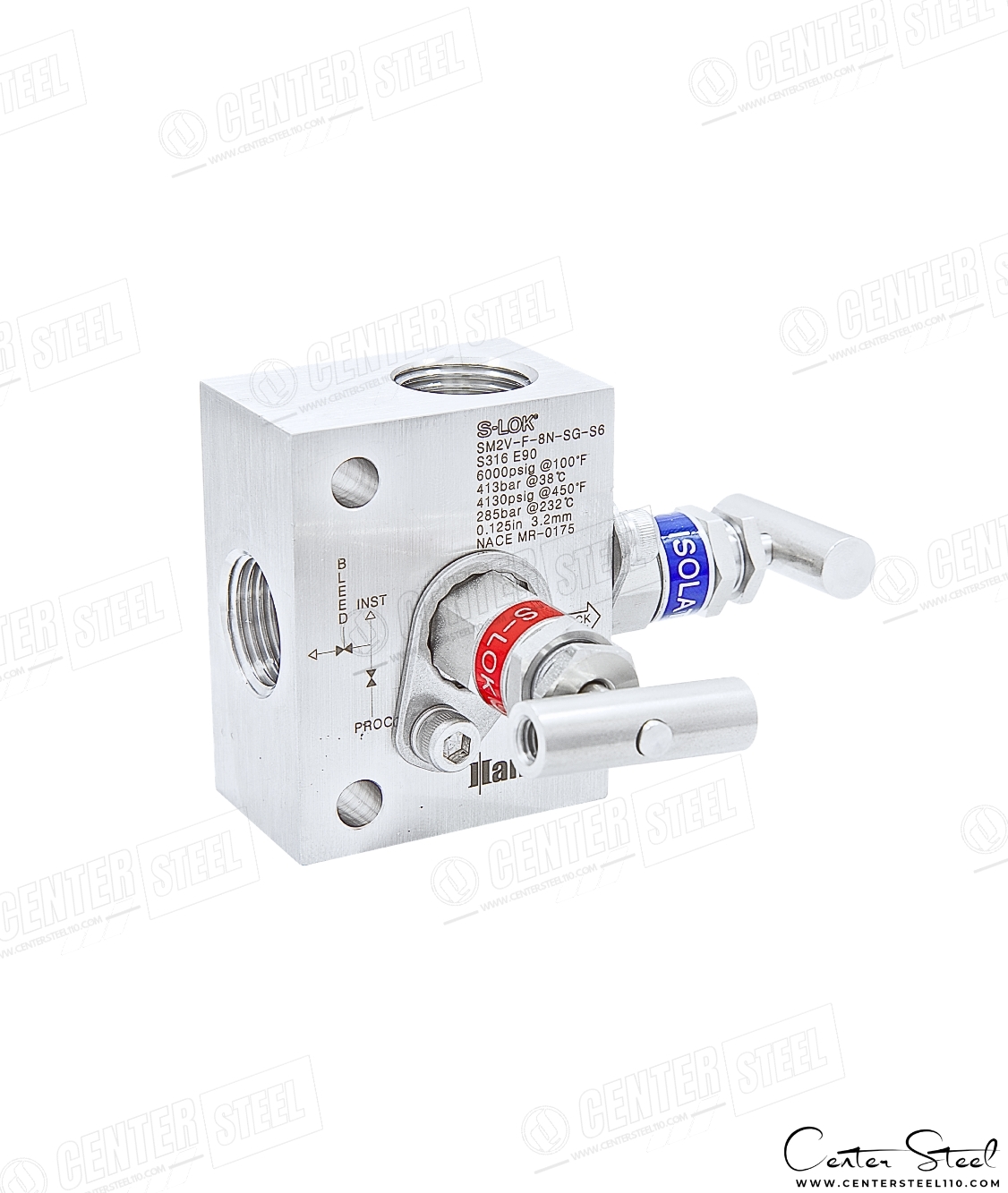

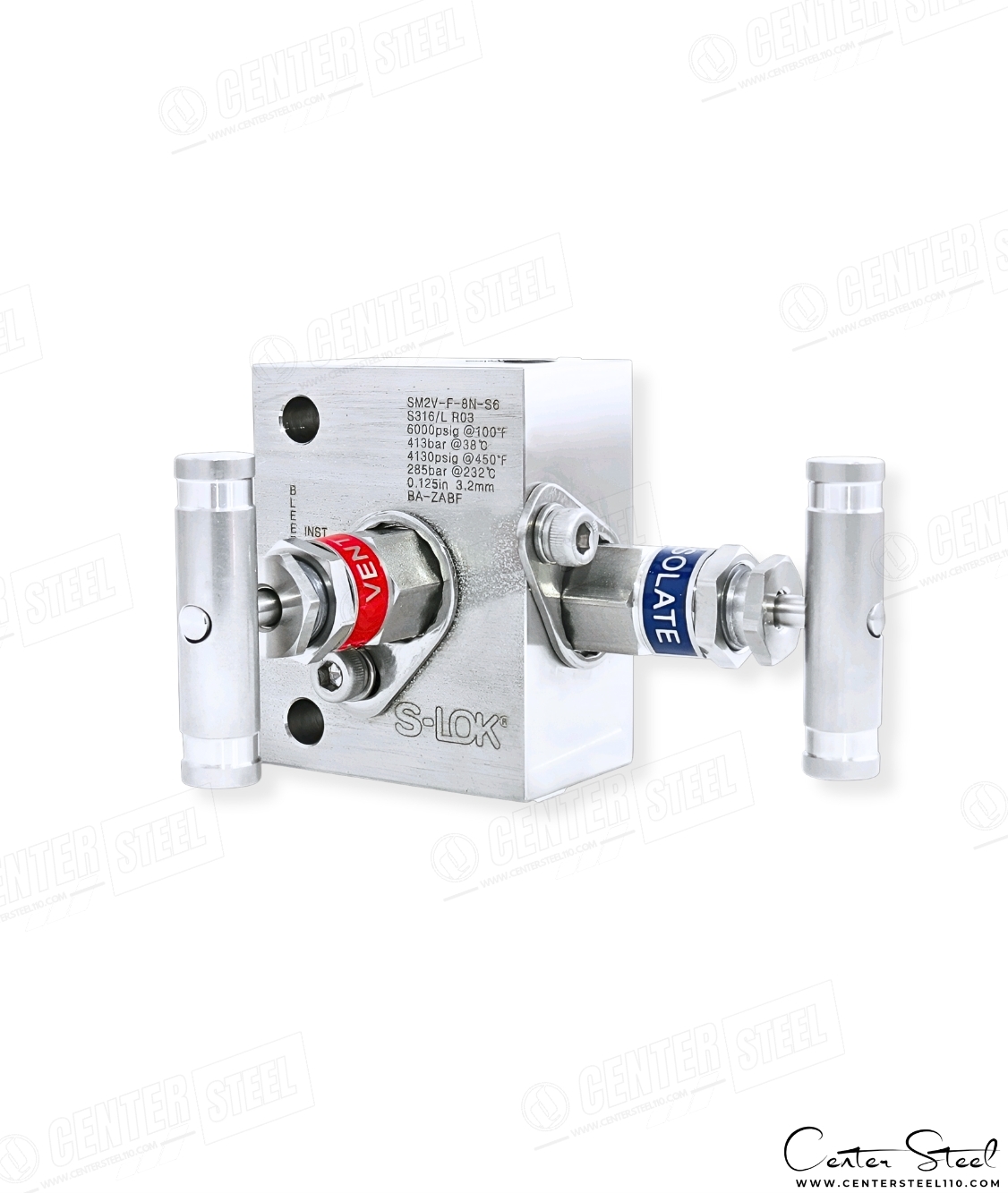

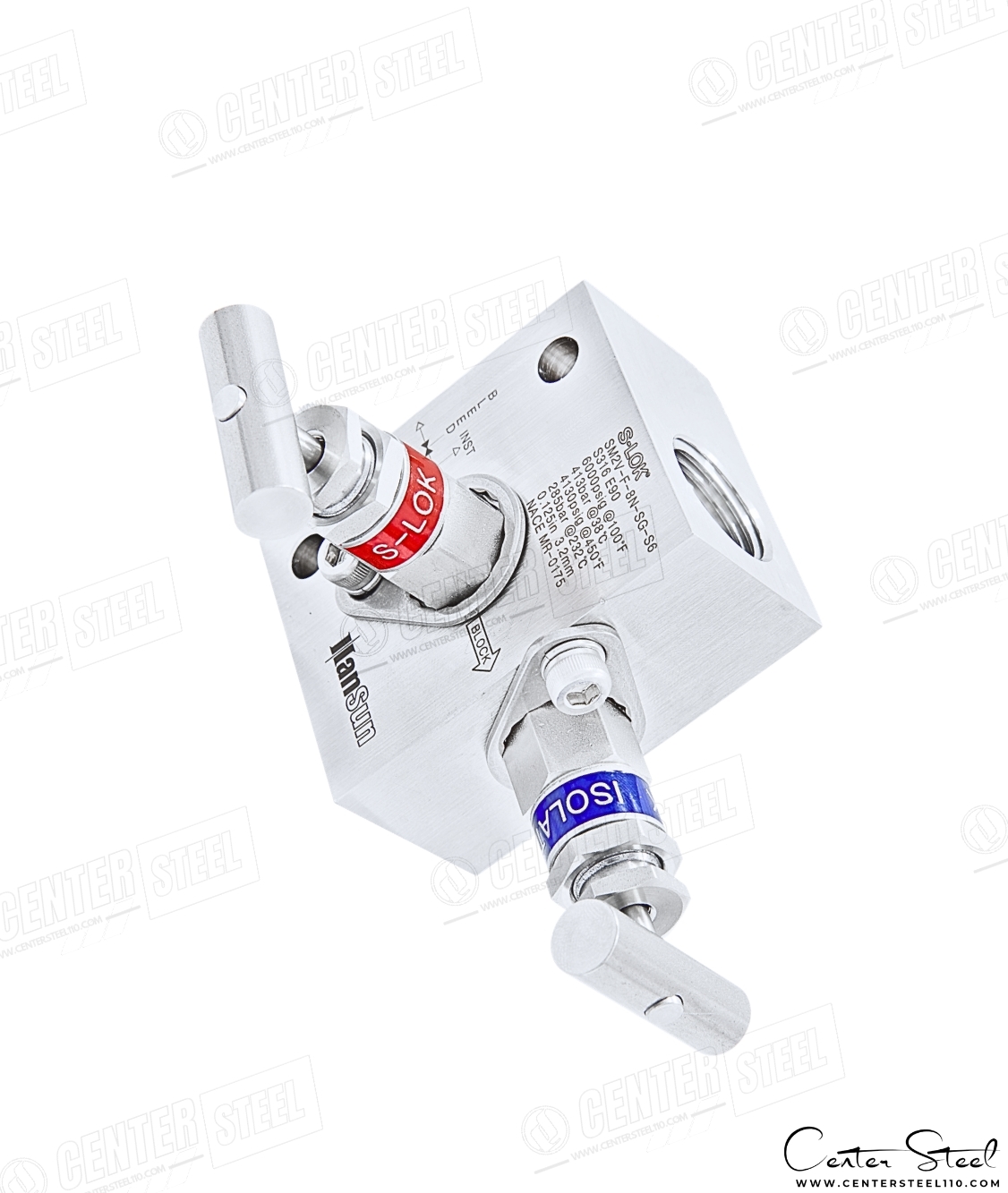

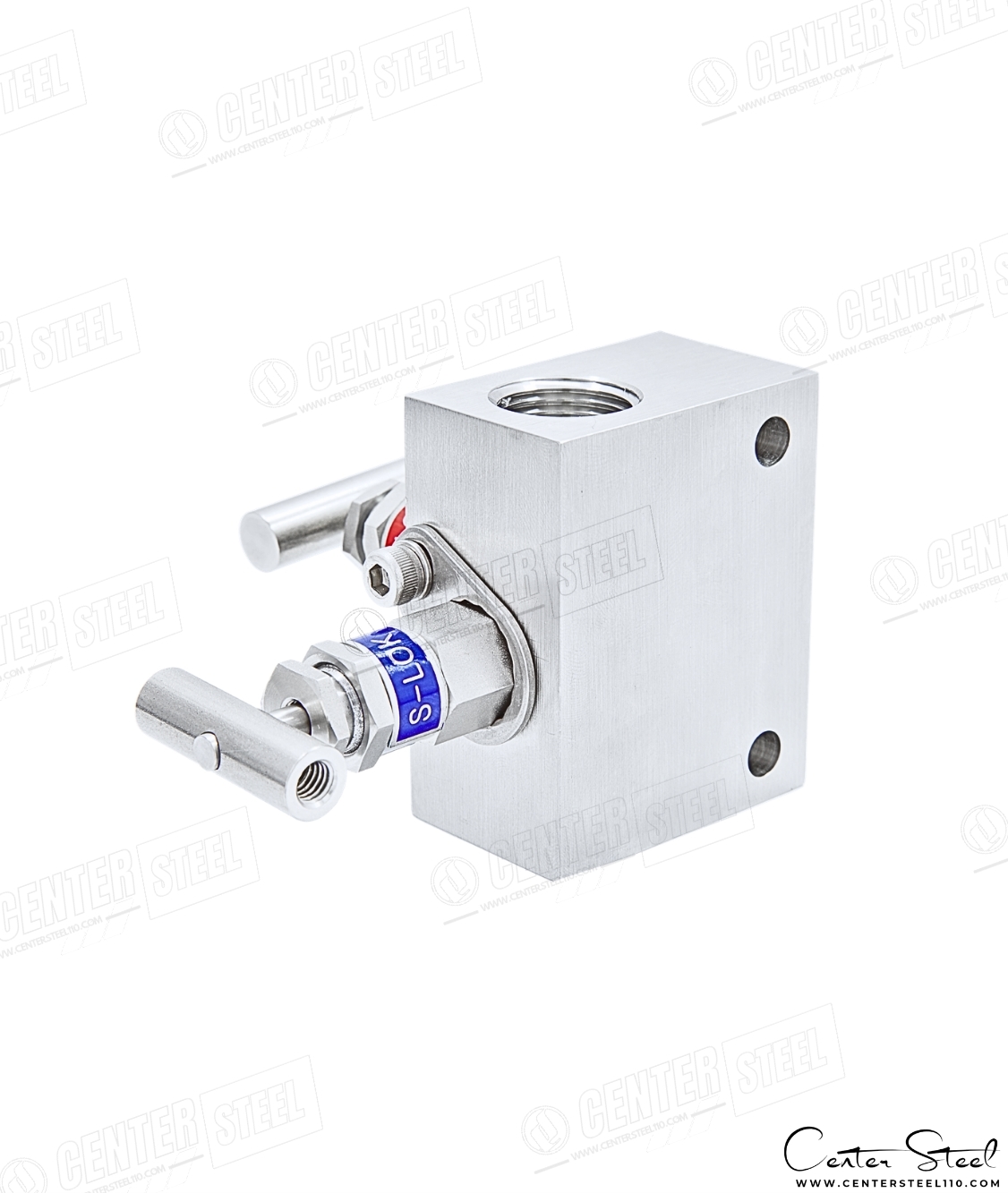

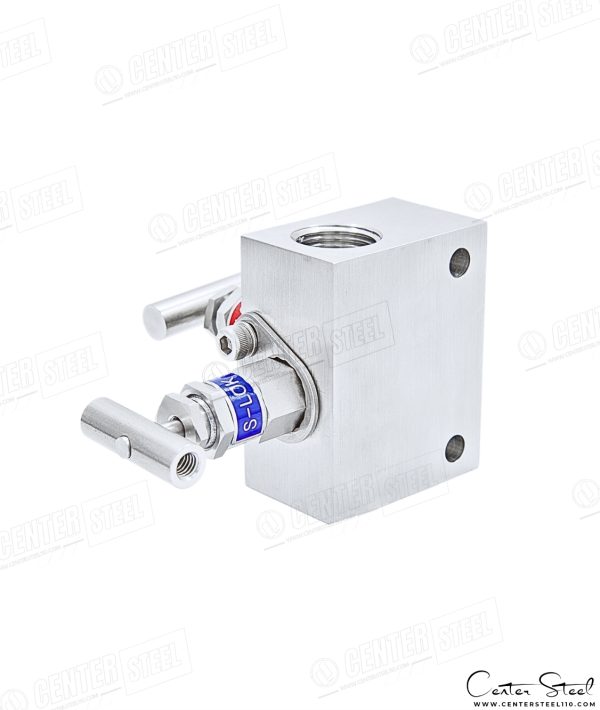

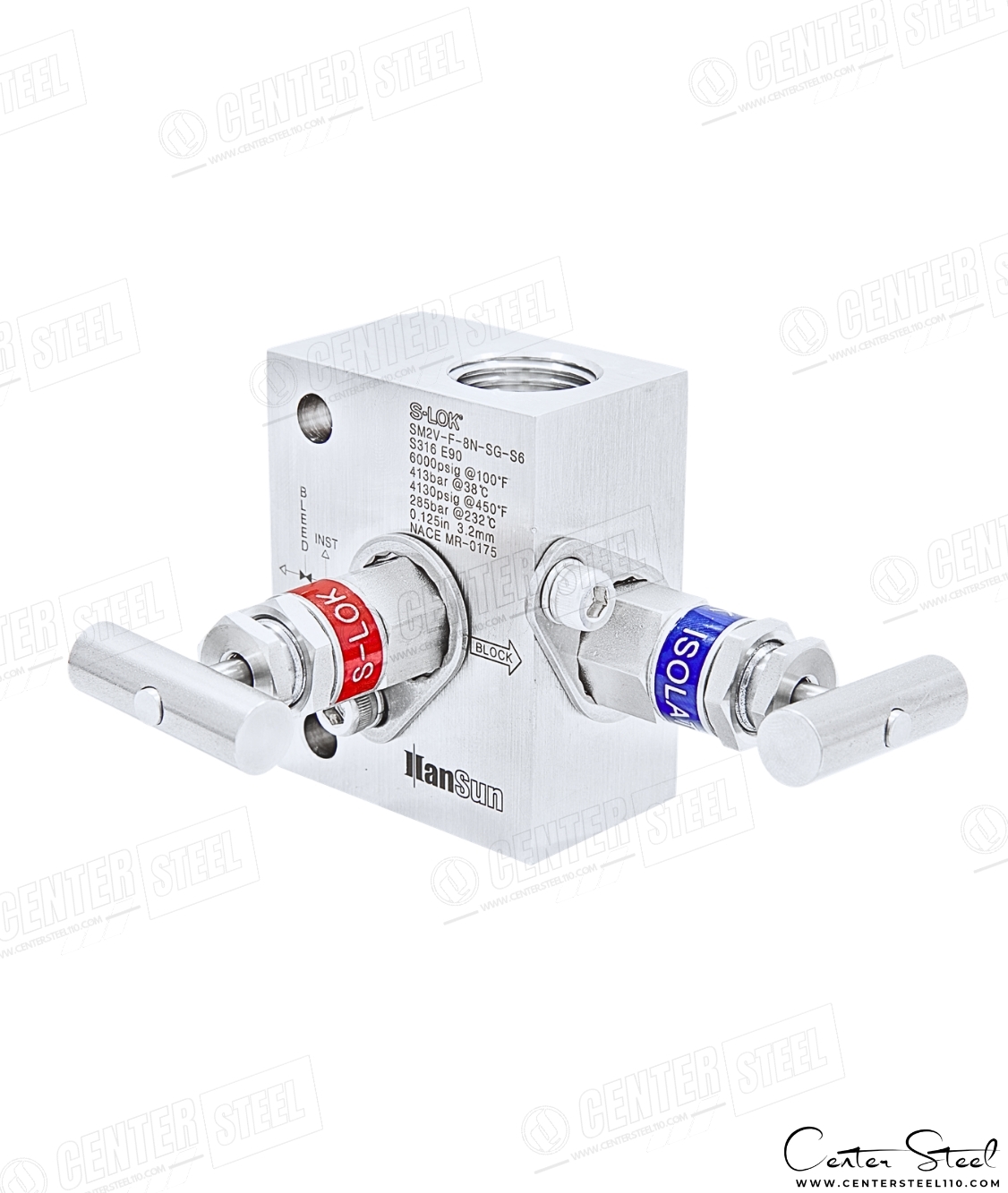

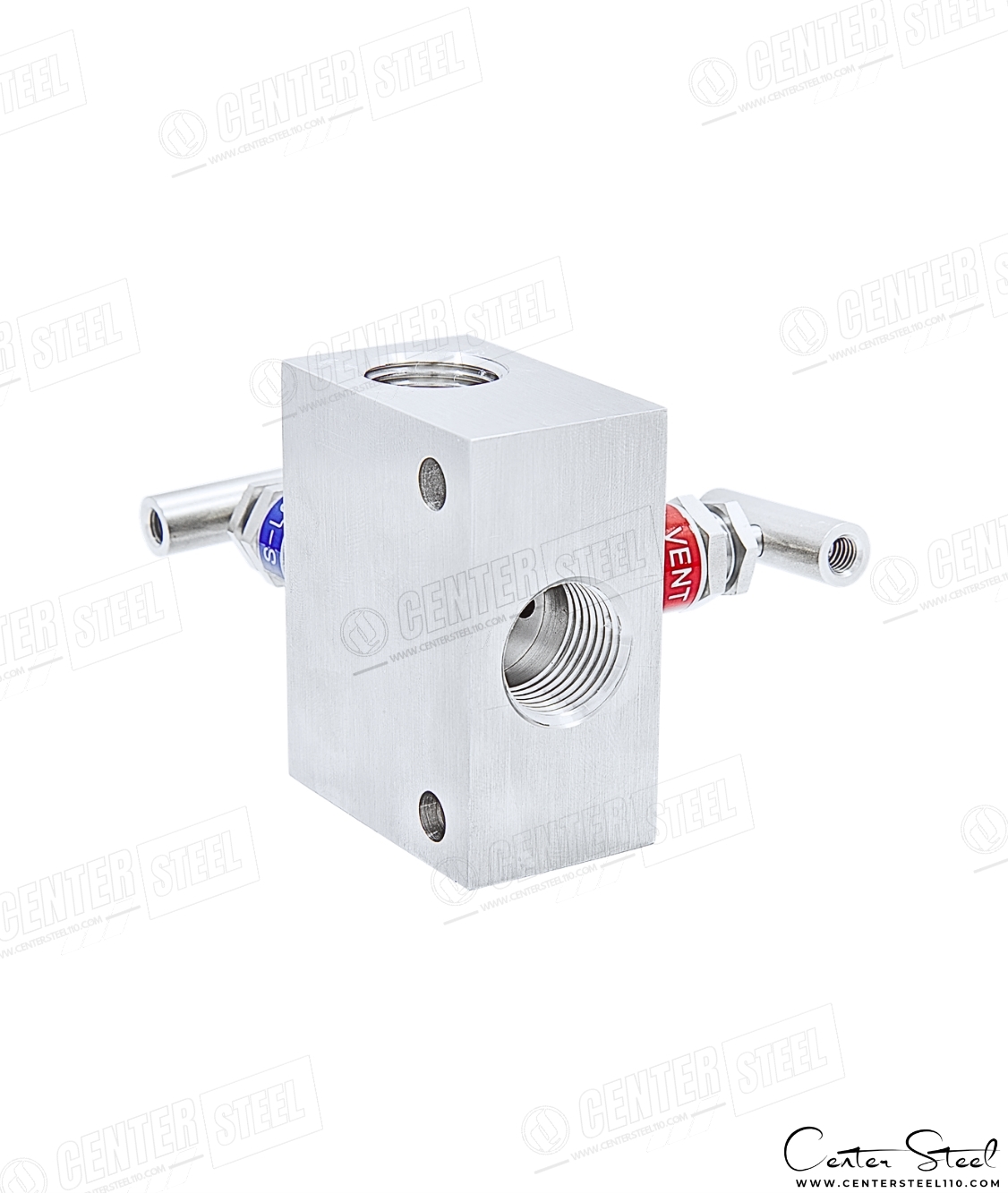

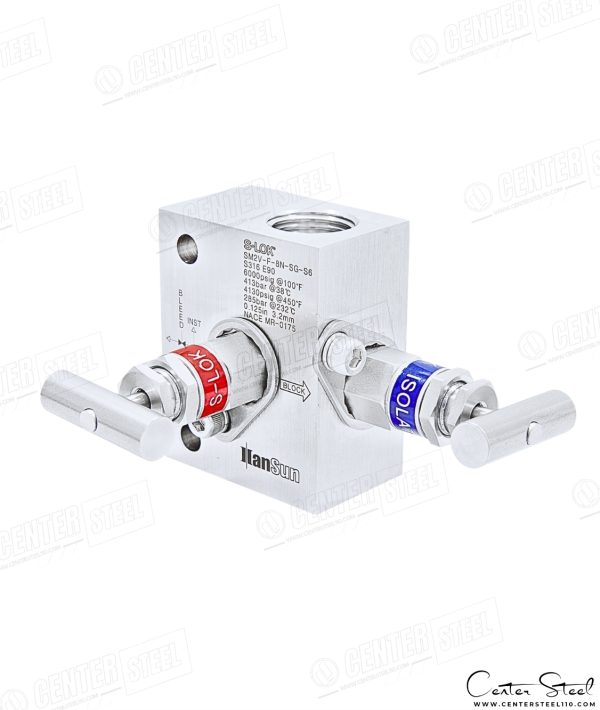

منیفولد ۲ شیر ریموت مانت استنلس استیل سری SM برند S-LOK
2-Valve Manifold | Remote Mount Type | W.P. 6,000Psi | SM Series | Model SM2V-F-8N | Made by S-LOK
منیفولد ۲ شیر سری SM مدل SM2V-F-8N برند S-LOK یک منیفولد صنعتی با طراحی Remote Mount Block & Bleed بوده که برای اتصال به گیجهای فشار، ترانسمیترهای استاتیک و سیستمهای اندازهگیری در سرویسهای High-Pressure و Process Instrumentation توسعه یافته است.
در این سری، منیفولد بهجای نصب مستقیم روی بدنه ابزار، بر روی پنل، براکت یا استراکچر فرآیندی نصب شده و ارتباط آن با گیج یا ترانسمیتر از طریق لولههای واسط (Impulse Tubes) برقرار میشود. این چیدمان باعث کاهش ارتعاش و تنش حرارتی روی ابزار، افزایش ایمنی مکانیکی و سهولت در سرویس و کالیبراسیون میگردد.
ساختار داخلی منیفولد بر پایه ترکیب Non-Rotating Stem Tip + Chevron PTFE Packing طراحی شده است؛ پکینگ در ناحیه زیر رزوهها قرار گرفته و ضمن جلوگیری از شستشوی گریس رزوهها (Lubricant Wash-Out)، باعث حفظ سلامت رزوهها و کاهش احتمال نشتی در سیکلهای مکرر باز و بسته شدن میشود. نوک استم از نوع Blunt Vee Tip بوده و آببندی مطمئن (Leak-Tight Shut-Off) را فراهم میکند.
پکینگ استاندارد محصول Chevron PTFE است برای سرویسهای دما بالا و بخار امکان تجهیز منیفولد به Graphite Packing (Optional) وجود دارد. این مدل با دو عملکرد اصلی ابزار دقیق شامل:
- یک شیر بلوک (Block Valve)
- یک شیر تخلیه / ونت (Bleed / Vent Valve)
امکان ایزولهسازی ابزار، تخلیه فشار باقیمانده و انجام عملیات تست و سرویس را بدون نیاز به توقف فرآیند اصلی فراهم میسازد.
⚙️ ویژگیهای کلیدی منیفولد ۲ شیر سری SM
- طراحی صنعتی Block & Bleed برای ایزولاسیون و تخلیه فشار ابزاردقیق
- مکانیزم Non-Rotating Stem Tip جهت افزایش عمر آببندی و کاهش سایش نوک استم
- طراحی Remote Mount برای کاهش تنش مکانیکی و ارتعاشی بر روی گیج یا ترانسمیتر
- استفاده از پکینگ تقویتشده Chevron PTFE
- مناسب برای فشارسنجها و ترانسمیترهای فشار در محیطهای صنعتی
- قرارگیری پکینگ زیر رزوهها جهت جلوگیری از آلودگی رزوه و شستشوی آببندی توسط سیال فرآیندی
- حداکثر فشار کاری 6000Psi @100°F (413Bar @37°C)
- سازگاری با گیجهای فشار و ترانسمیترهای برندهای Rosemount، Yokogawa، WIKA، ABB و سایر سازندگان
- تست نشتی هر شیر مطابق استاندارد
📊 مشخصات فنی منیفولد ۲ شیر سری SM — مدل SM2V-F-8N
| ویژگی | مقدار / توضیحات |
|---|---|
| سری (Series) | SM Series Remote Mount 2 Valve Manifold |
| پارتنامبر (Part Number) | SM2V-F-8N |
| پیکربندی شیر (Valve Configuration) | 1× Block Valve 1× Bleed / Vent Valve |
| فشار کاری (Working Pressure) | 6000 Psi @100°F ≈ 413 Bar @37°C |
| دمای کاری (Working Temp) | PTFE Packing -54°C ~ 232°C Graphite Packing -54°C ~ 648°C |
| بدنه (Body Material) | Stainless Steel 316 / 316L ASTM A276/A479 Bar-Stock |
| متریال پکینگ (Packing Material) | Chevron PTFE (استاندارد) Graphite (سفارشی) |

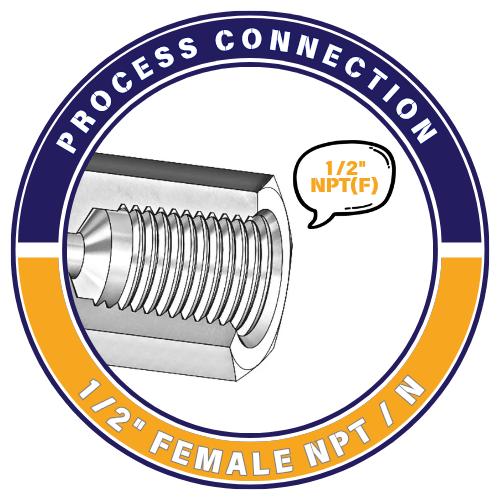

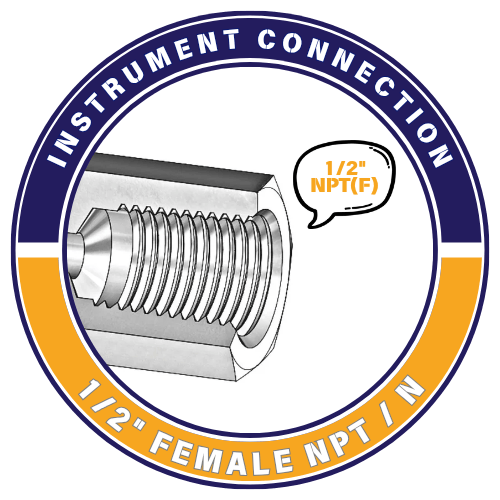

| اتصال فرآیندی و ابزار دقیق (Process & Instrument Connections) | Female NPT (ASME B1.20.1) BSPT , BSPP (سفارشی) |

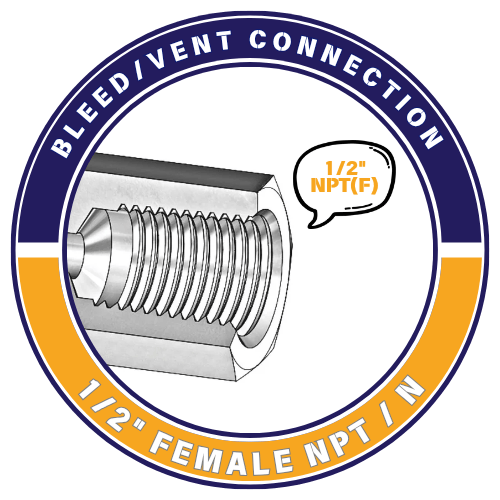

| اتصال وِنت / تخلیه (Bleed/Vent Connection) | Female NPT (ASME B1.20.1) BSPT , BSPP (سفارشی) |
| سایز اورفیس (Orifice Size) | حدود 3.2mm (0.126″) مطابق سری SM2V |

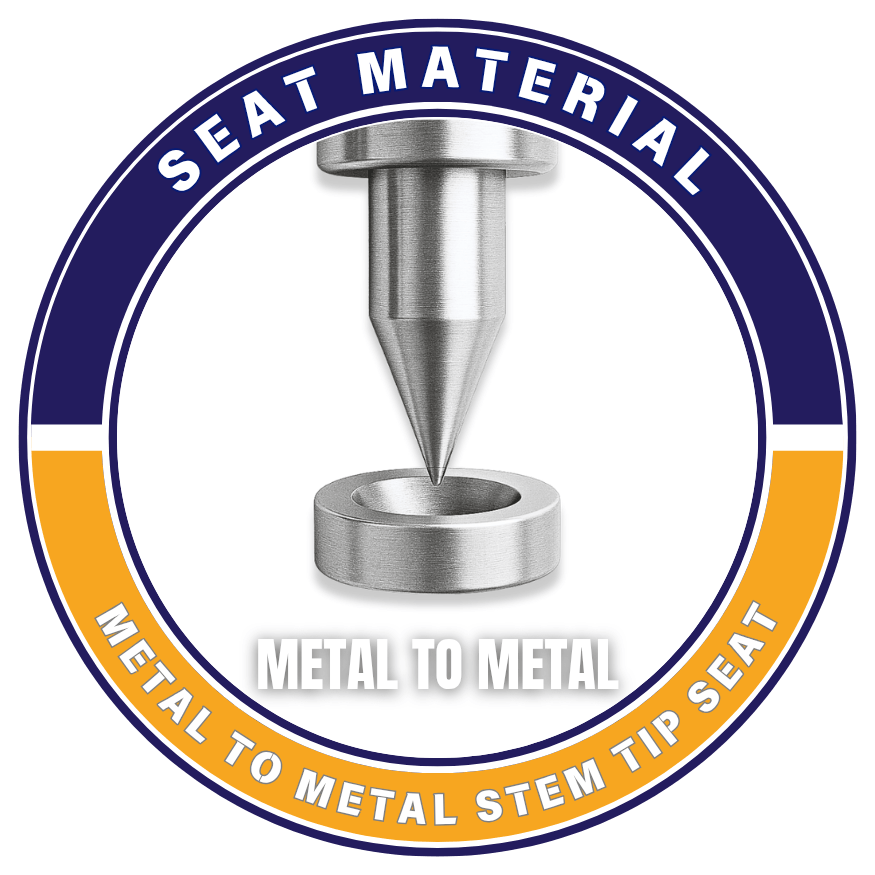

| نوک استم (Stem Tip) | Non-Rotating Blunt Vee Tip |
| تست کنترل کیفیت (Quality Control Test) | Nitrogen Test@ 1000 Psig-Max Leak Rate 0.1 sscm Hydrostatic Test@ (1.5×P) Helium Leakage Test@(1×10⁻⁷ cc/s) |
| نحوه نصب (Mounting Type) | Remote Mount Panel / Bracket Mounted Block & Bleed Manifold |
🧩 متریال قطعات داخلی منیفولد ۲ شیر Remote Mount
| اجزا (Component) | جنس متریال / Specification |
|---|---|
| Handle | Stainless Steel |
| Set Screw | Stainless Steel |
| Packing Bolt | Stainless Steel Gr.316 ASTM A276 / A479 |
| Lock Nut | Stainless Steel Gr.316 ASTM A276 |
| Upper Gland | Stainless Steel Gr.316 / 316L ASTM A276 / A479 |
| Packing | Chevron PTFE (Standard) Graphite (Optional) |
| Lower Gland | Stainless Steel Gr.316 / 316L ASTM A276 / A479 |
| Bonnet | Stainless Steel Gr.316 / 316L ASTM A276 / A479 |
| Stem | Stainless Steel Gr.316 / 316L ASTM A276 / A479 |
| Stem Tip | SS630 – ASTM A564 |
| Bolt | Stainless Steel |
| Spring Washer | Stainless Steel |
| Lock Plate | Stainless Steel |
| Body | Stainless Steel Gr.316 / 316L ASTM A276 / A479 Bar-Stock |
🧪 کاربردهای تخصصی منیفولد دو شیر سری SM
- ایزولهسازی و تخلیه فشار گیجهای فشار و ترانسمیترهای استاتیک (Static Pressure)
- مدارهای Block & Bleed در خطوط فرآیندی نفت، گاز، پتروشیمی و نیروگاهها
- نصب در تابلوهای ابزار دقیق، رَکها و اسکیدهای فرآیندی با فضای محدود
- پایش فشار در فیلترها، مبدلها و خطوط انتقال با نیاز به سرویس و کالیبراسیون دورهای
- کاربرد در سیستمهای Static Pressure Monitoring و Test Ports
- ایستگاههای نمونهبرداری و پایش مداوم (Sampling & Monitoring Skids)
- استفاده در اسکیدهای نمونهبرداری اتوماتیک برای فراهم کردن مسیر تخلیه ایمن، کاهش آلودگی و پایداری قرائت در سنسورهای فشار
- کاربرد در محیطهای خورنده یا مستعد انفجار (Hazardous Zones)
- پروژههای EPC و سیستمهای اسکیدشده (Modular Packages)
🔧 نکات نصب و نگهداری
- انتخاب نوع Packing (PTFE یا Graphite) باید براساس فشار، دمای سرویس و ماهیت سیال انجام شود.
- منیفولد SM2V-F-8N از نوع Remote Mount است و روی پنل یا استراکچر فرآیندی نصب میشود؛ ابزار (گیج یا ترانسمیتر) از طریق لولههای واسط یا کوپلینگ مناسب به پورت Instrument متصل میگردد.
- ترتیب بهرهبرداری توصیهشده:
- Process → Block Valve → Instrument
- Bleed Valve برای تخلیه ایمن فشار باقیمانده قبل از جداسازی یا سرویس ابزار استفاده شود.
- در سرویسهای دما بالا، استفاده از Graphite Packing و انجام Packing Adjustment / Re-Tightening دورهای جهت حفظ Leak-Tightness توصیه میگردد.
- تست فشار و نشتی مطابق Test & Hydrostatic Procedure اجرا شود.
- در خطوط دارای ارتعاش، بازبینی دورهای وضعیت Stem، Packing و اتصالات رزوهای الزامی است.
⚠️ نکات تشخیص محصول اصل S-LOK
- حکاکی لیزری پارتنامبر، فشار کاری ، اطلاعات فنی و Heat Code روی بدنه و امکان رهگیری متریال
- ماشینکاری یکنواخت CNC و سطح پرداخت صنعتی بدون پلیسه
- رزوههای استاندارد NPT با دقت بالا و سطح صیقلی
- انطباق مشخصات فنی ، ابعاد و اورفیس با دیتاشیت رسمی S-LOK
- استفاده از پکینگ Chevron PTFE استاندارد مطابق کاتالوگ
- ارائه Material Traceability / Test Certificate برای بدنه و قطعات در تماس با سیال
🧰 توصیه حرفهای مهندسی
- هیچگاه قیمت را فدای کیفیت نکنید چرا که هزینه های مالی و جانی ناشی از حوادث غیر قابل جبران هستند.
- برای مدارهای Pressure Gauge و Static Pressure Transmitter، انتخاب مدل SM2V-F-8N به عنوان راهکار استاندارد Block & Bleed توصیه میشود.
- در سرویسهای Steam و دما بالا، استفاده از Graphite Packing بههمراه بازتنظیم دورهای پکینگ (Packing Re-Tightening) عمر آببندی را بهطور محسوسی افزایش میدهد.
- در سیستمهای حساس، نصب منیفولد روی Panel / Bracket Support و استفاده از Tube Support جهت کاهش ارتعاش پیشنهاد میشود.
