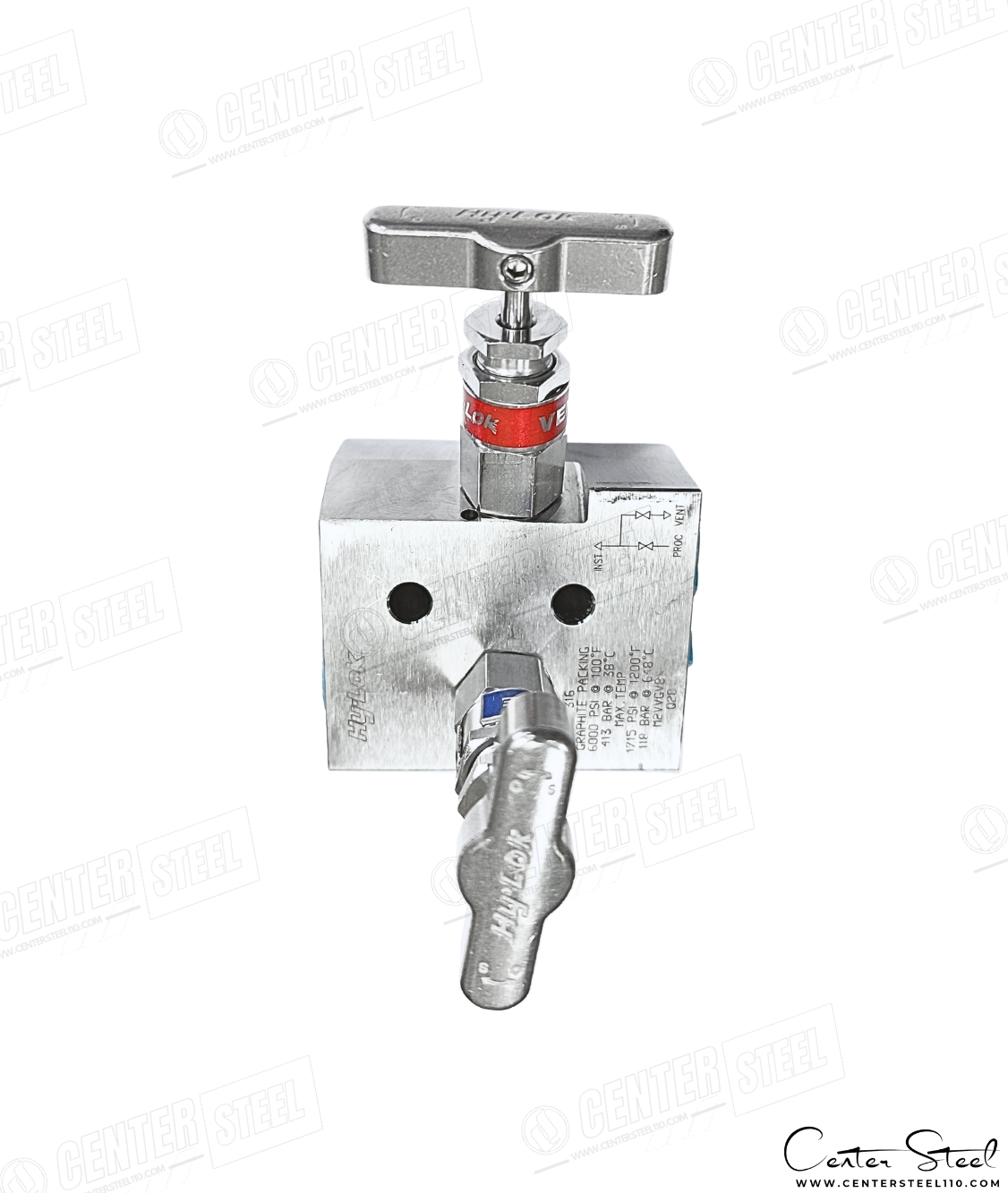

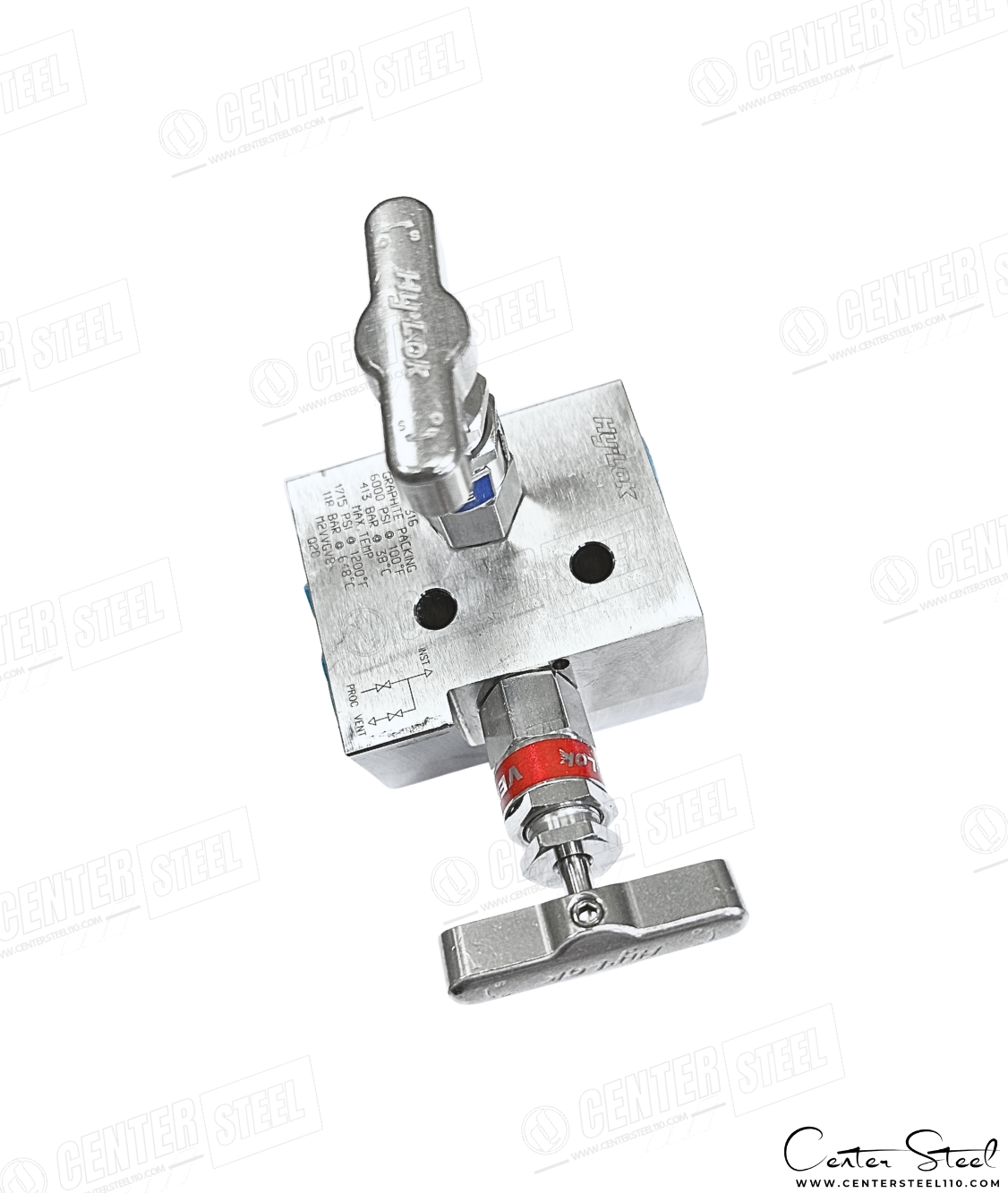

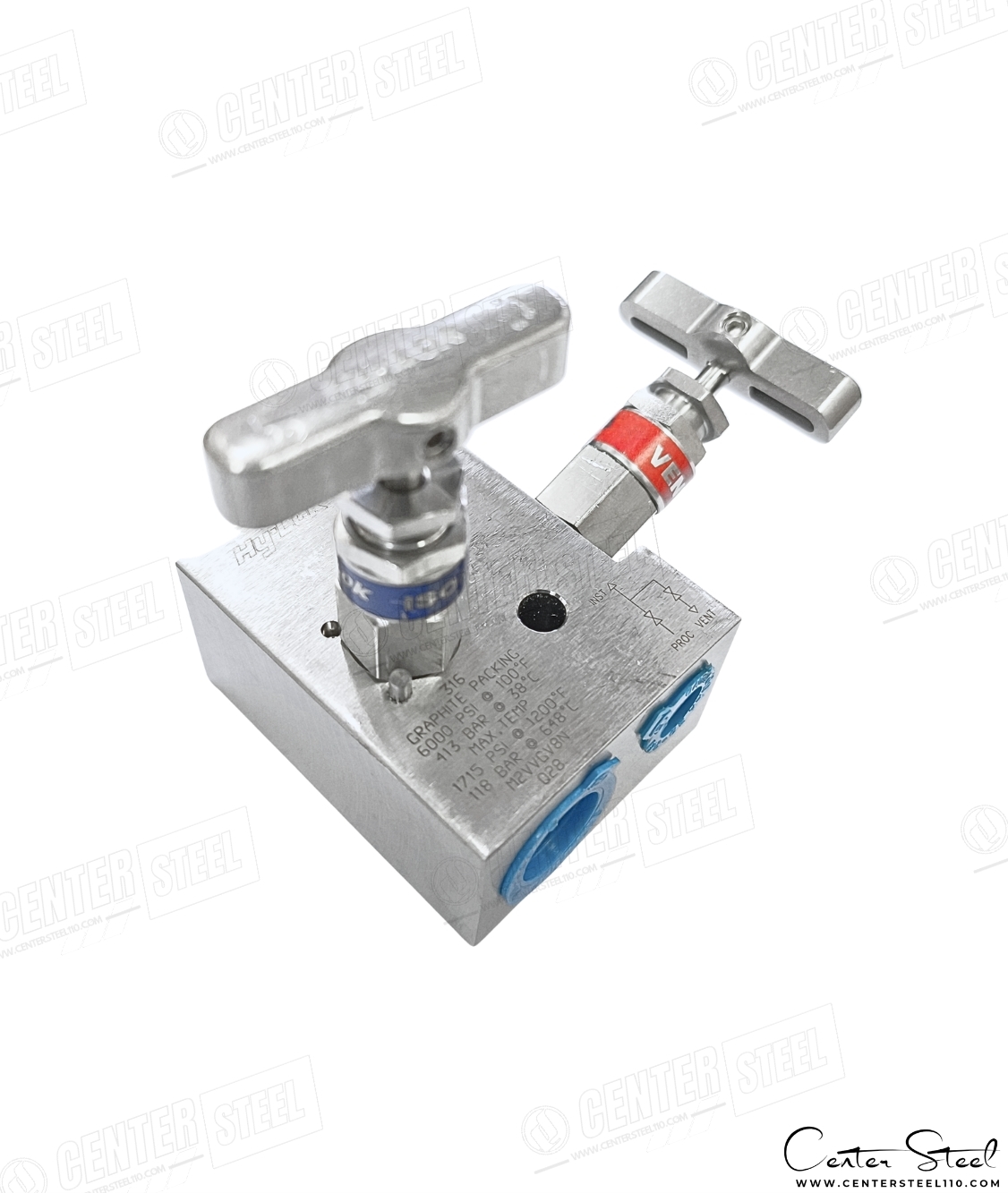

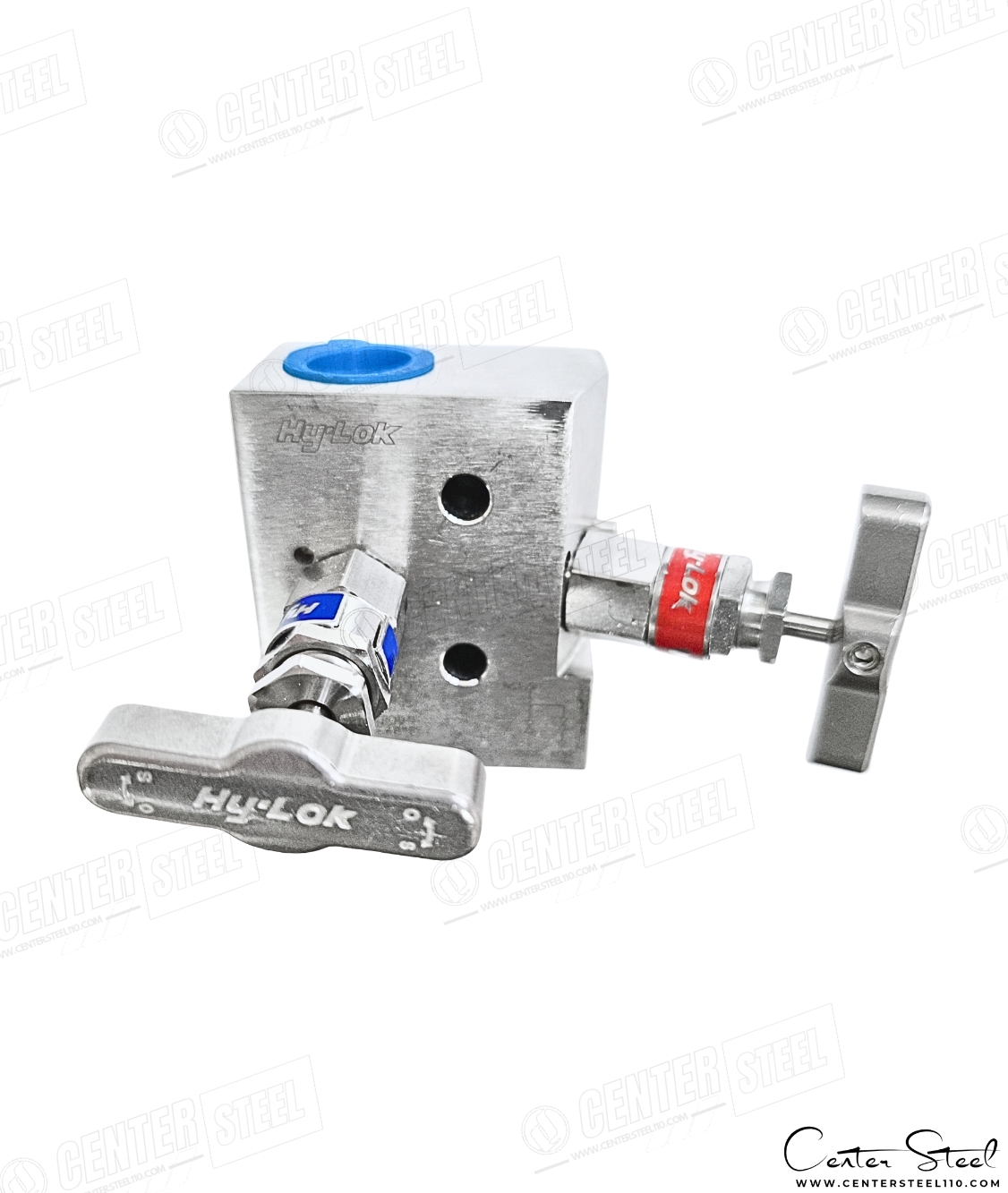

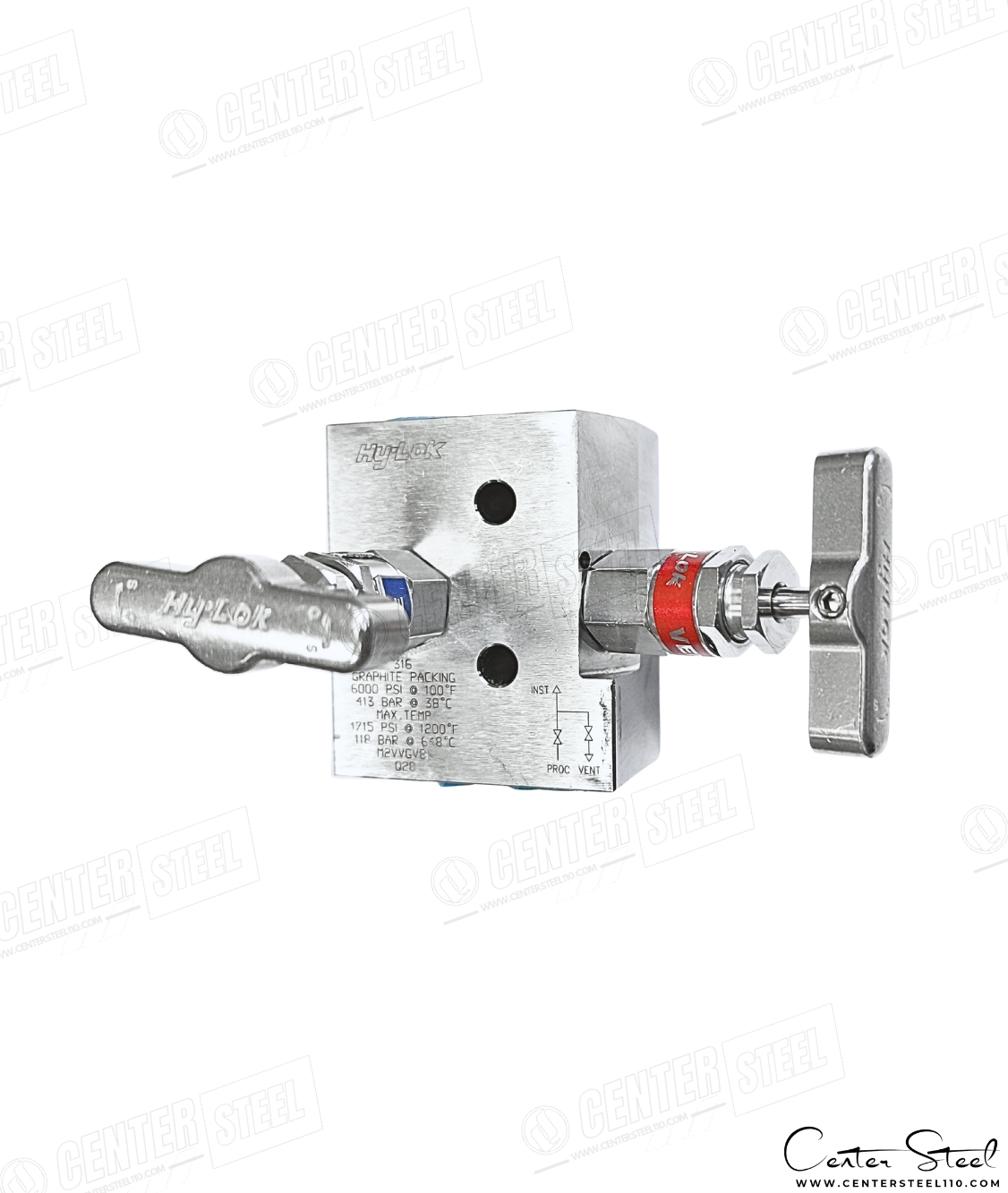

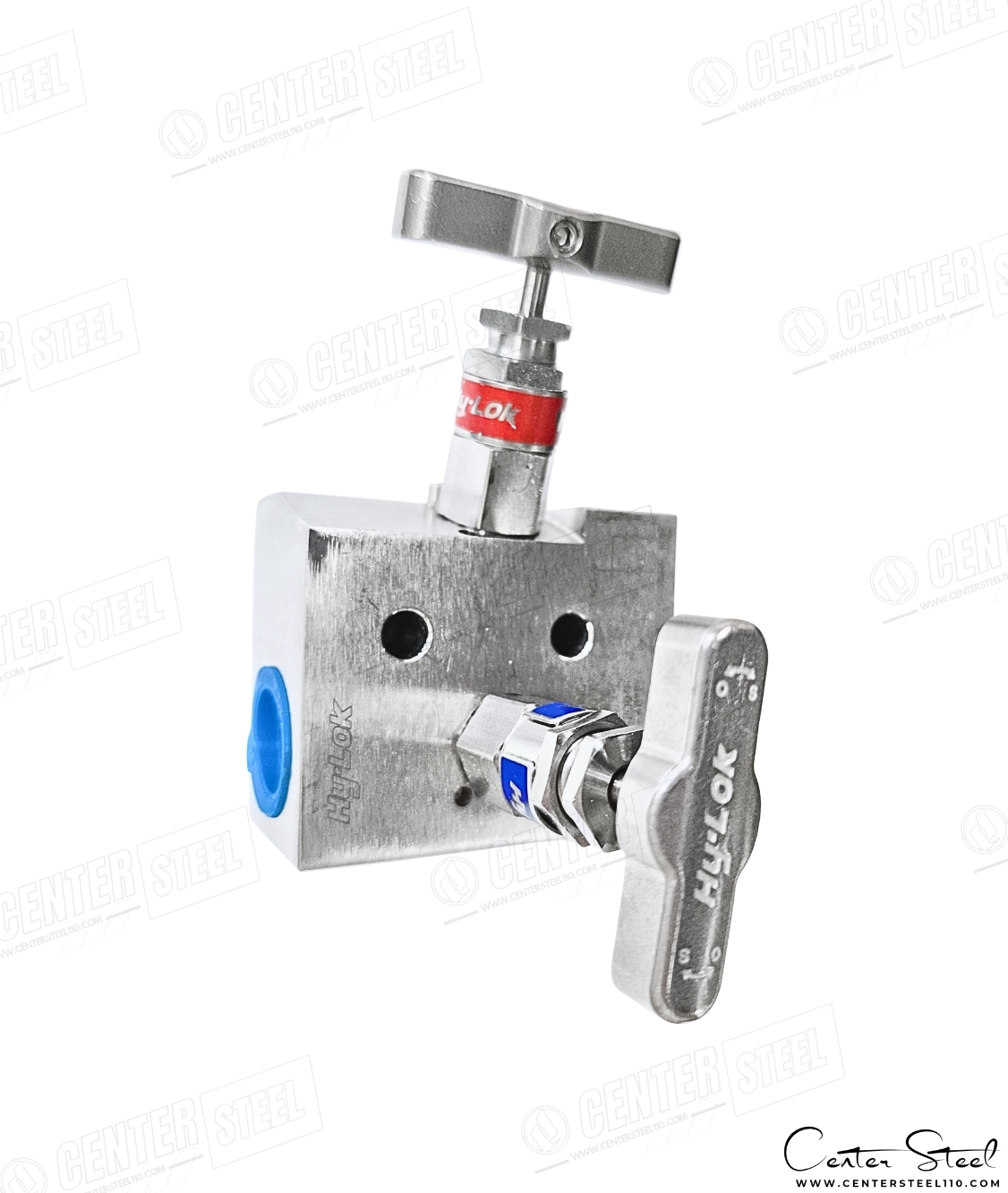

منیفولد دو شیر ابزار دقیق مدل M2VVGV8N ساخت HY-LOK یک منیفولد Block & Vertical Vent دقیق و صنعتی است که برای گیج فشار و ترانسمیتر فشار و تجهیزات مانیتورینگ و سیستمهای ابزار دقیق در سرویسهای فرآیندی طراحی شده است.
این منیفولد از 316 Stainless Steel ساخته شده و با Graphite Stem Packing استاندارد HY-LOK، تحمل فشار تا 6000Psi در 100درجه فارنهایت و عملکرد پایدار در سرویسهای دما بالا را تضمین میکند.

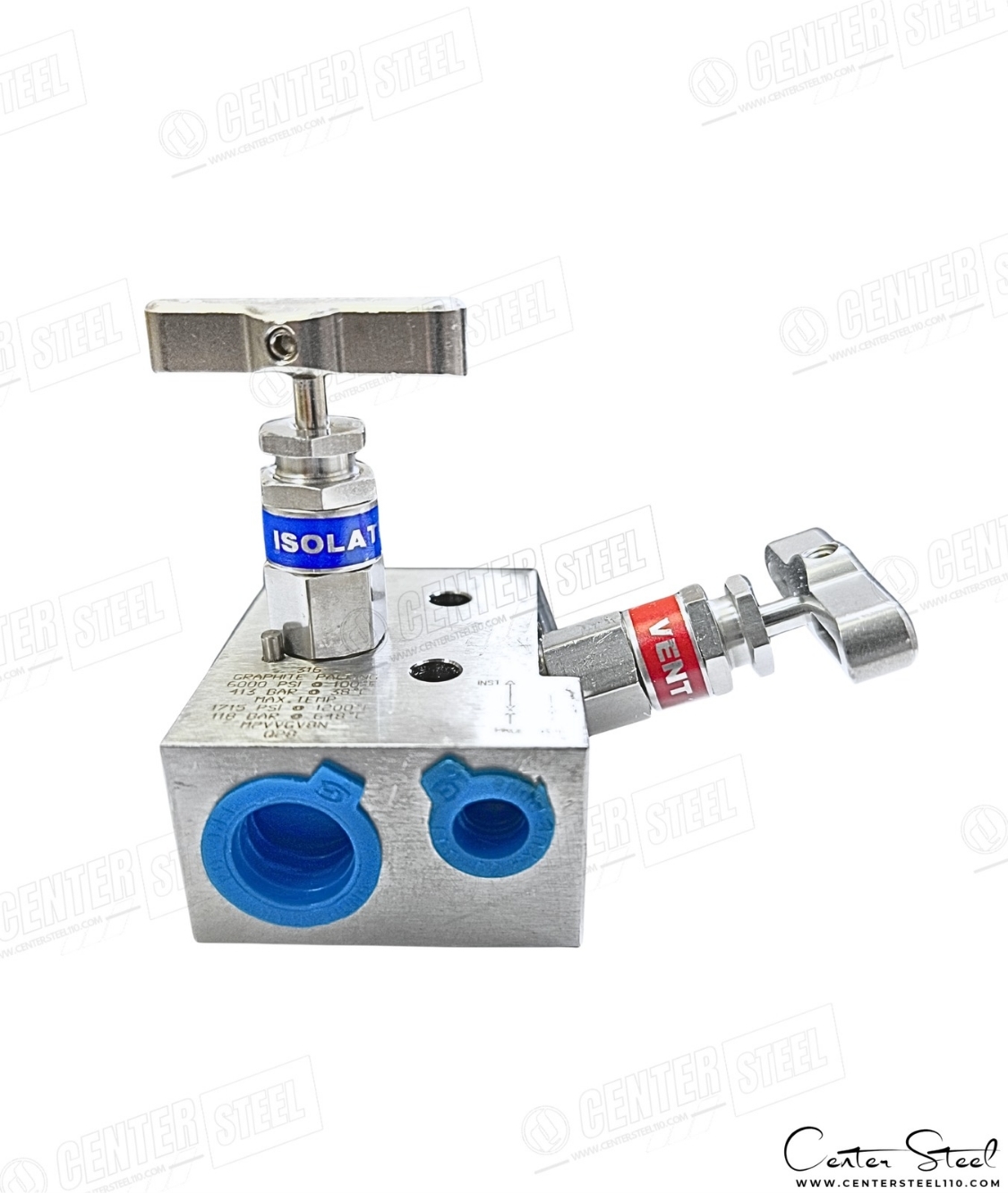

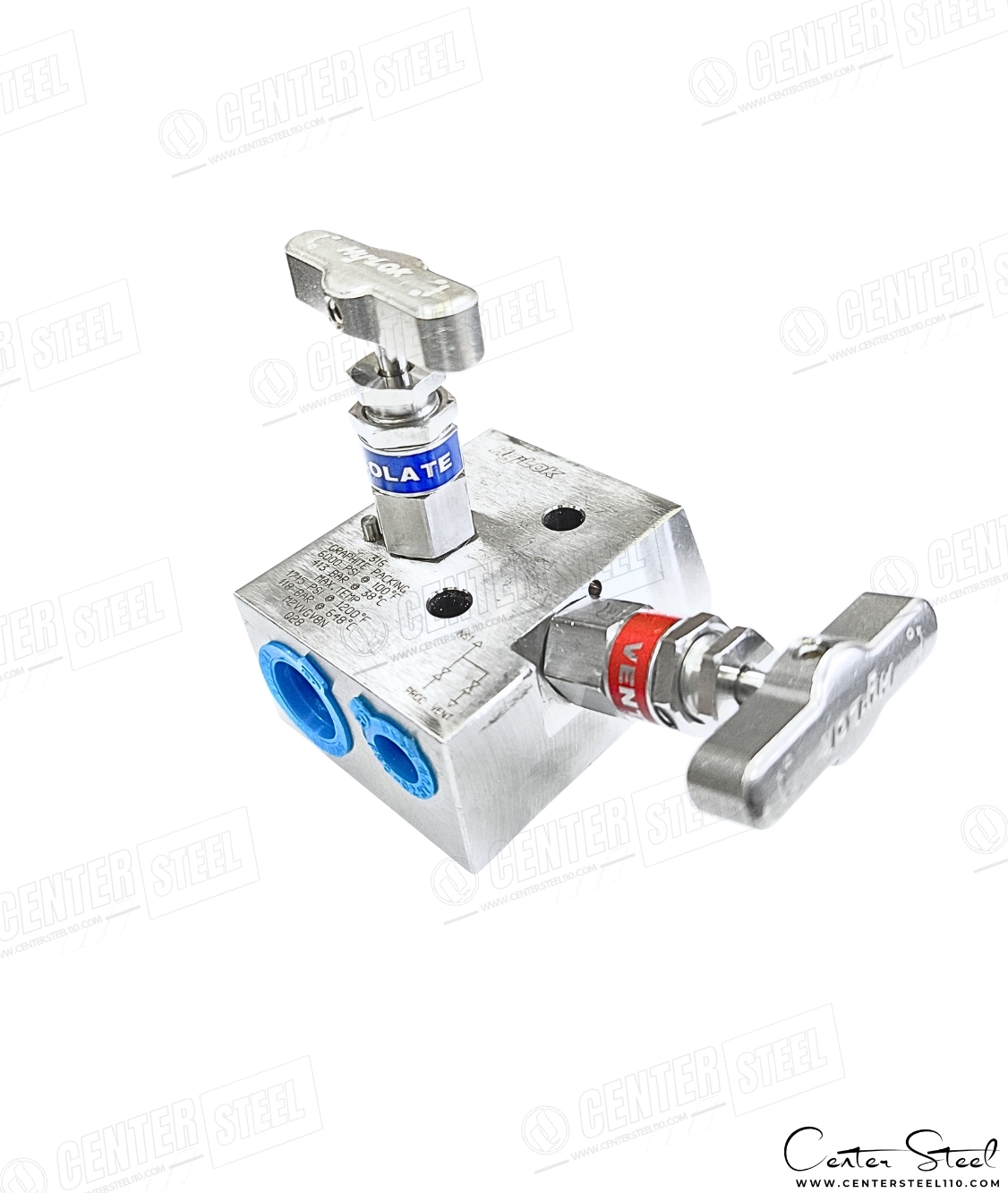

ساختار این منیفولد شامل یک Isolate Valve جهت قطع جریان فرآیند و یک Vertical Vent Valve (Female to Female) جهت تخلیه ایمن فشار ابزار میباشد.
این محصول بهصورت کامل 100٪ Factory Tested بوده و با طراحی Bonnet مطابق تکنولوژی HY-LOK شامل:
Rolled Stem Threads – Back Seat Seal – Bubble-Tight Needle Tip – Adjustable Gland Packing
تولید میشود.
⚙️ ویژگیهای کلیدی منیفولد دو شیر دما بالا مدل VM2VVGV8N برند Hy-Lok
- حداکثر فشار کاری 6000Psi@100°F (413Bar@38°C) با پکینگ گرافیت
- دمای مجاز سرویس با Graphite Packing حداکثر ۵۳۷ درجه سانتیگراد
- طراحی Two-Valve Manifold (Block + Vertical Vent) برای نصب ریموت
- پکینگ Graphite / Grafoil مناسب دما بالا و بخار و سیالات خورنده
- متریال بدنه و بانت و استم از 316 Stainless Steel Bar-Stock
- استفاده از Rolled Stem Threads و Mirror Finished Stem برای افزایش عمر عملکرد
- آببندی فلز به فلز Metal-to-Metal Back Seat
- رزوههای Female NPT ماشینکاری شده CNC
- مناسب نصب ریموت بر روی پنلها، Bracket و Standpipe
- سازگار با برندهای Swagelok، Parker، Hoke، DK-Lok
📊 مشخصات فنی منیفولد دو شیر دما بالا مدل M2VVGV8N برند Hy-Lok
| ویژگی | مقدار / توضیحات |
|---|---|
| سری (Series) | M-Series Remote Mount & Vertical Vent Manifold |
| مدل (Model) | M2VVGV8N |
| فشار کاری (Working Pressure) | 6000Psi @100°F عملکرد پایدار با Graphite Packing تا دماهای بالا |
| نوع طراحی (Design Type) | Two-Valve Manifold: 1×Isolate + 1×Vertical Vent |
| متریال پکینگ (Packing Material) | Graphite Packing (نسخه موجود) PTFE Optional |
| متریال بدنه (Body Material) | Stainless Steel 316 Bar-Stock) |
متریال استم (Stem Material) | 316 Stainless Steel Rolled Thread – Mirror Finished |
| متریال بانت (Bonnet Material) | 316 Stainless Steel Metal-to-Metal Back Seat |
| اتصال ونت (Vent Connection) | 1/4 Inch Female NPT – ASME B1.20.1 – Vertical Discharge |
اتصال ابزاردقیق و فرآیند (Process & Instrument Connections) | 1/2 Inch Female NPT – ASME B1.20.1 |
| دمای کاری (Working Temperature) | 65°F ~ 1000°F- 53°C ~ 537°C- (Graphite Packing) |
| استاندارد طراحی (Design Standards) | ISA Compatible – ASME B31.3 |
| پورتبندی (Port Configuration) | Process Port Instrument Port Vertical Vent Port |
| سایر ویژگیها (Additional Features) | Bonnet Lock Pin – Adjustable Packing – Stem Packing Below Threads |
🔹 متریال قطعات داخلی منیفولد دو شیر دما بالا
| Component | Material / Specification |
|---|---|
| Handle | Stainless Steel 316 |
| Set Screw | Stainless Steel |
| Panel Nut | Stainless Steel |
| Gland Nut | Stainless Steel 316 |
| Gland Ring | Stainless Steel 316 |
| Packing Washer | Reinforced PTFE |
| Packing | Graphite (Std) نسخه موجود |
| Stem | Stainless Steel Gr.316 ASTM A479 Rolled Thread – Polished |
| Needle / Tip | SS630 ASTM A564 Bubble-Tight |
| Bonnet | Stainless Steel 316 ASTM A479 |
| Body | 316 Stainless Steel ASTM A479/276 |
| Gasket | PTFE / Graphite |
| Stop Pim | 316 Stainless Steel |
| Screws / Bolts | 316 SS / ASTM A479 |
🧪 کاربردهای تخصصی منیفولد دو شیر دما بالا برند Hy-Lok
- خطوط گیجگذاری فشار و مانیتورینگ ابزار دقیق
- ترانسمیترهای فشار استاتیک و صنعتی
- واحدهای نفت، گاز، پالایشگاه و پتروشیمی
- خطوط بخار و سرویسهای دمای بالا
- گازهای صنعتی: N₂ و O₂, H₂ و He و Ar و CO₂
- تابلوهای کنترل و سیستمهای تست و کالیبراسیون
- نصب بر روی Bracket یا Standpipe در محیطهای صنعتی سخت
🔧 نکات نصب و نگهداری
- پیش از نصب، رزوههای NPT کاملاً تمیز باشد و به وسیله نوار یا مایع تفلون و یا چسب لاکتایت آببندی گردد.
- مسیر صحیح بهرهبرداری:
Process → Isolate → Instrument → Vertical Vent - مراحل سرویس ابزار:
- بستن Isolate Valve
- باز کردن Vent Valve
- تخلیه ایمن فشار ابزار
- ونت بهصورت عمودی رو به پایین جهت تخلیه ایمنتر طراحی شده است
- در دماهای بالا فقط از Graphite Packing استفاده شود
- از اعمال گشتاور بیش از حد به Stem و Handle خودداری شود
- هر 1500–2500 سیکل کاری پکینگ بررسی و در صورت نیاز تنظیم گردد
⚠️ نشانههای تشخیص محصول اصل HY-LOK

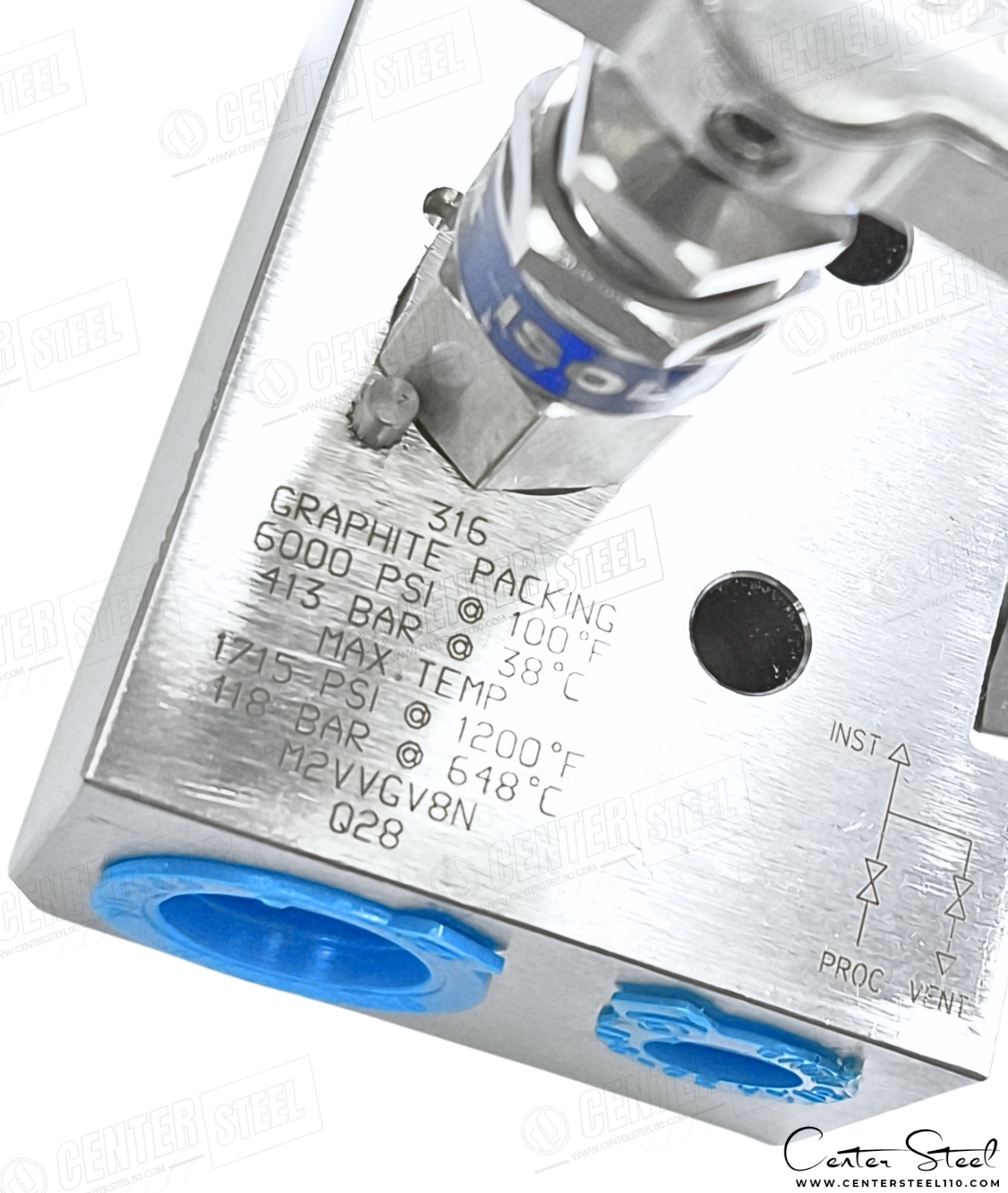

- حکاکی لیزری دقیق برند، مدل، Heat No و مشخصات فنی و الگوی داخلی شیر
- پرداخت CNC یکنواخت و بدون پلیسه
- رزوههای استاندارد NPT با سطح صیقلی
- علامت Flow و Vent مطابق دیاگرام HY-LOK
- بونت و استم با کیفیت بالا و بدون تغییر رنگ
🧰 توصیه حرفهای
- کیفیت را بر قیمت مقدم بدانید؛ خطای انتخاب در تجهیزات ابزار دقیق پرریسک و پرهزینه است
- در سرویس بخار و دما بالا از Graphite Packing استفاده کنید
- جهت جلوگیری از لرزش، منیفولد را به Bracket مهار کنید
- طول لاین ابزار بین منیفولد و ترانسمیتر کوتاه انتخاب شود
- ترکیب 316L + Graphite Packing بهترین عملکرد Fire-Safe را ارائه میدهد
