شیراطمینان ( ریلایف ولو – سیفتی ولو ) سری فشار پایین

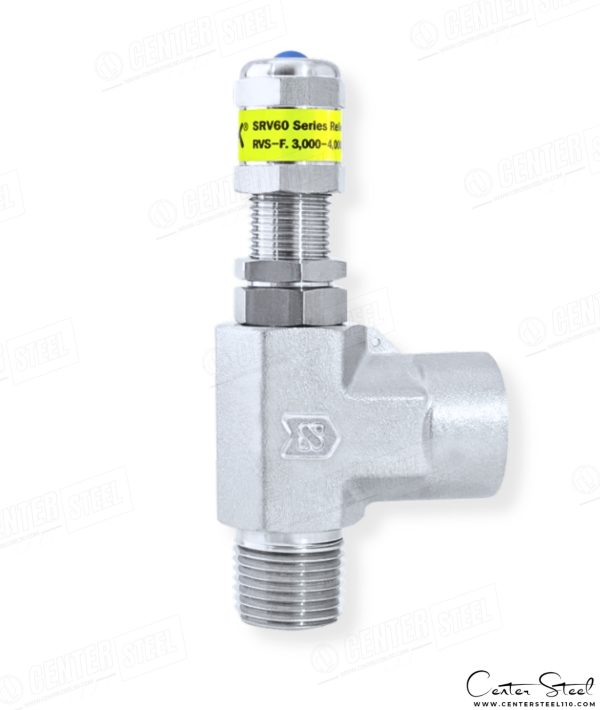

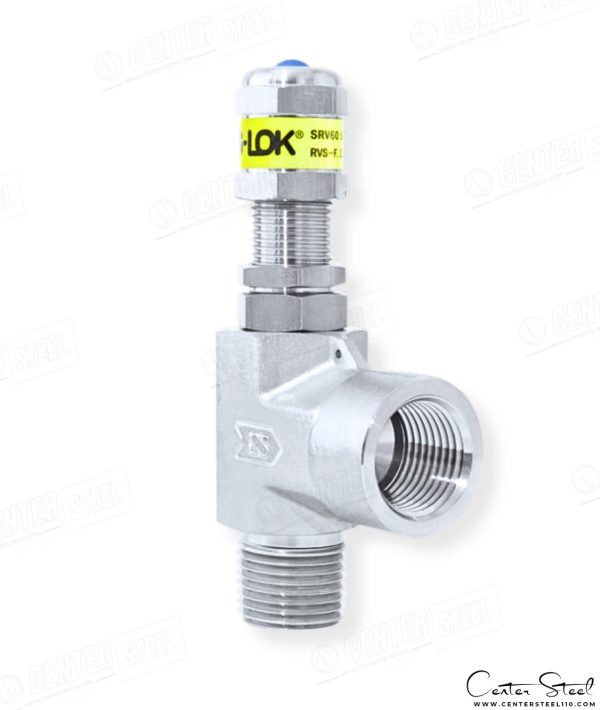

Low Pressure Relief Valve / Safety Valve SRV30 Series
شیراطمینان فشار پایین سری SRV30 از برند معتبر S-LOK یک تجهیز ایمنی دقیق برای محافظت از تجهیزات و خطوط لوله در برابر افزایش فشار ناخواسته است. این شیر برای استفاده در سیستمهای گازی و مایع طراحی شده و بهخصوص در صنایع نفت، گاز، پتروشیمی، شیمیایی، نیروگاهها و سیستمهای هیدرولیک و پنوماتیک کاربرد گستردهای دارد.
عملکرد این شیر بهصورت تدریجی (Gradual Opening) است؛ یعنی با رسیدن فشار به حد فشار ترکیدگی (Cracking Pressure)، فنر داخلی به آرامی فشرده شده و مسیر عبور سیال باز میشود. این ویژگی باعث میشود فشار اضافی بهصورت کنترلشده تخلیه گردد و از بروز شوک فشار (Pressure Shock) و آسیب به تجهیزات جلوگیری شود. پس از کاهش فشار به زیر حد تنظیمشده، فنر مجدداً مسیر را میبندد.
بدنه این شیر از استنلس استیل 316 فورجشده (ASTM A182) ساخته شده و قطعات داخلی نیز از SS316 مطابق ASTM A276 هستند که مقاومت عالی در برابر خوردگی، فشار و دما را تضمین میکنند.
ویژگیهای کلیدی شیراطمینان
- طراحی مقاوم در برابر لرزش و تغییرات دمایی
- بدنه فورجشده برای استحکام بیشتر و تحمل فشار بالا
- امکان تنظیم دقیق فشار در بازه 0.68Bar الی 17.2Bar
- تست کامل نشتی با نیتروژن در کارخانه (حداکثر نشتی مجاز: 0.1 SCCM)
- قابلیت استفاده در سرویس گاز ترش (H₂S) طبق استاندارد NACE MR0175
- سازگاری با سیالات مختلف با امکان انتخاب متریال آببند مناسب
جدول مشخصات فنی – SRV30
| ویژگی | مقدار / توضیحات |
|---|---|
نوع شیر (Valve Type) | Low Pressure Relief Valve |
حداکثر فشار کاری (Max Working Pressure) | 300Psi@70°F 21Bar@21°C |
محدوده فشار قابل تنظیم (Adjustable Cracking Pressure Range) | 10Psi~250Psi ( 0.68Bar~17.2Bar ) |
سایز اوریفیس (Orifice) | 0.19Inch ( 4.8mm) |
رنج دمای کاری (Working Temperature Range) | FKM O-Ring (Viton®)
NBR O-Ring
EPDM O-Ring
FFKM O-Ring (Kalrez ®)
|
| نوع اتصال ( End Connections) | Ferrule Tube Fittings , رزوه ای Male و Female با استاندارد NPT (ASME 1.20.1) یا BSPP ( به صورت سفارشی) |
متریال بدنه (Body Material) | Forged ASTM A182 GR.316/L |
متریال بانت و پاپت (Bonnet & Cap Material) | ASTM A276 GR.316/L |
متریال استم و پاپت ( Stem & Poppet Material) | ASTM A276 GR.316/L |
آزمون نشتی (Leakage Test) | با نیتروژن 1000 psi – حداکثر نشتی مجاز 0.1 SCCM |
| قابلیت قفل مکانیکی | دارد (Lock Wire Hole) |
متریال قطعات اصلی SRV30 Relief Valve
| قطعه (Component) | متریال (Material) | استاندارد مرجع | |
|---|---|---|---|
| Cap Plug | پلیپروپیلن (Polypropylene) | – | |
| Cap | استنلس استیل 316 | ASTM A276 | |
| Bonnet | استنلس استیل 316 | ASTM A276 | |
| Stem | استنلس استیل 316 | ASTM A276 | |
| Poppet | استنلس استیل 316 | ASTM A276 | |
| Seal (O-Ring) | FKM (Viton®) استاندارد (NBR, EPDM FFKM به صورت سفارشی و آپشنال) | ASTM D1418 | |
| Body | استنلس استیل 316 فورج | ASTM A182 |
توضیحات اورینگها (O-Rings)
اورینگها مهمترین بخش آببندی در این شیر هستند و انتخاب صحیح آنها برای عملکرد ایمن و بدون نشتی ضروری است.
- اورینگ استاندارد: جنس FKM (Viton®) با مقاومت شیمیایی بالا در برابر هیدروکربنها، سوختها، روغنها و بسیاری از مواد شیمیایی صنعتی.
- محدوده دمایی FKM: از ۲۰- تا ۲۰۴ درجه سانتیگراد (بسته به فشار کاری).
- سختی استاندارد: 70–90 Shore A برای حفظ تعادل بین انعطافپذیری و مقاومت مکانیکی.
- گزینههای جایگزین:
- NBR (Nitrile): مناسب برای سیالات نفتی و محدوده دمایی متوسط.
- EPDM: مقاوم در برابر بخار و برخی مواد شیمیایی خاص، مناسب برای سرویس آب داغ.
- FFKM (Kalrez ®): بالاترین مقاومت شیمیایی و حرارتی (تا حدود ۳۱۵درجه سانتیگراد)، مناسب برای فرآیندهای شیمیایی بسیار خورنده.
- طراحی اورینگها به گونهای است که امکان تعویض سریع بدون وجود دارد.
- عملکرد اورینگ در جلوگیری از Galling و سایش بین قطعات متحرک حیاتی است و در تستهای فشار، به عنوان نقطه اصلی آببندی کنترل میشود.
⚙️ عملکرد دقیق و ایمن شیراطمینان
هنگامی که فشار سیستم از مقدار تنظیمشده بیشتر شود:
- فنر داخلی فشرده شده و پاپت (Poppet) باز میشود
- سیال اضافی بهصورت کنترلشده تخلیه میشود
- با کاهش فشار، شیر به حالت بسته بازمیگردد
این عملکرد کاملاً پروپورشنال و تدریجی است، نه ضربهای، و به سیستم اجازه میدهد بدون آسیب، در فشار مجاز باقی بماند.
🌐 کاربردهای تخصصی شیراطمینان
این محصول برای طیف گستردهای از صنایع قابل استفاده است:
- خطوط انتقال گاز طبیعی، LPG، CNG
- تجهیزات ابزار دقیق و تابلوهای صنعتی
- فرآیندهای پتروشیمی، پالایشگاه و نفت
- تجهیزات هیدرولیک با فشار بالا
- سیستمهای بخار، آب داغ، هوا و روغن
- آزمایشگاههای فرآیند صنعتی و واحدهای تست فشار
