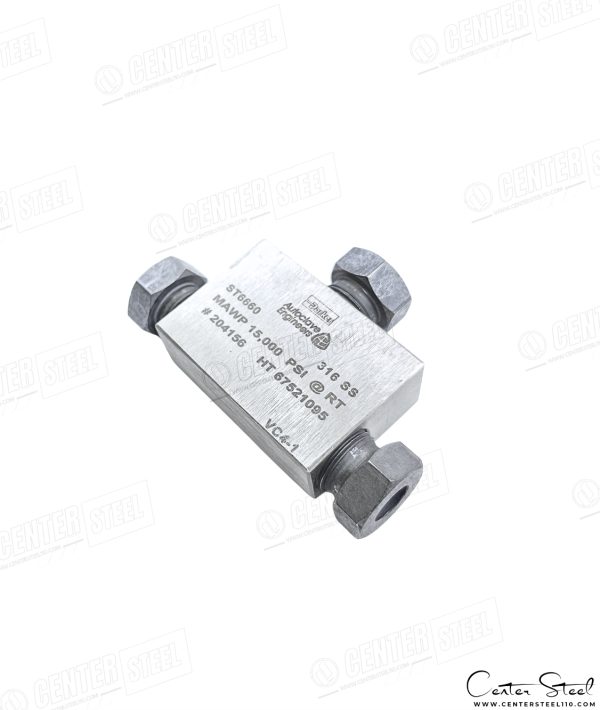

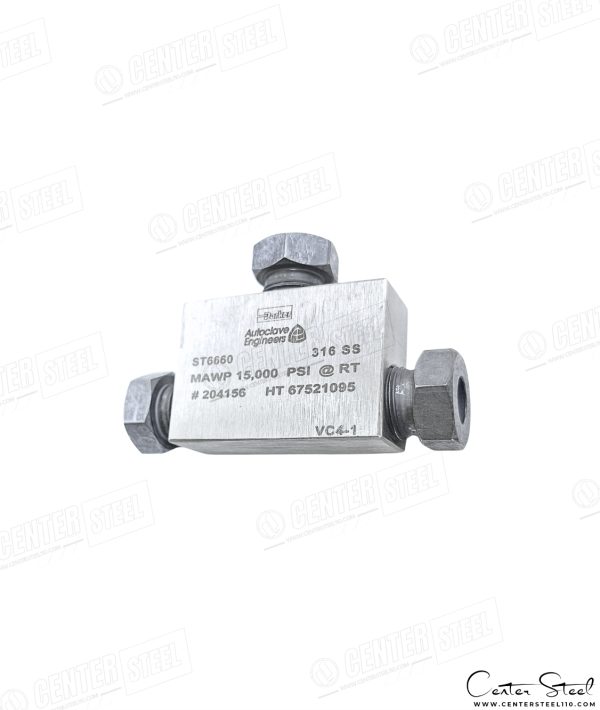

سه راهی سه سر Ferrule & Gland یکی از اتصالات خانواده Speedbite Single Ferrule در سیستمهای تیوبینگ و ابزار دقیق است. این اتصال برای اتصال سه تیوب همسایز با حداکثر 15000Psi طراحی شده و با بهرهگیری از سیستم تکفرولی (Single Ferrule – SpeedBite) یک آببندی مکانیکی مطمئن، بدون نشتی و قابل باز و بسته شدن را ایجاد میکند.
این اتصال از استنلس استیل 316/316L Cold Worked (مطابق ASTM A479/276 و UNS S31600) ساخته شده و برای استفاده در شرایط فشار بالا تا 15000Psi (1034Bar)، دمای عملیاتی گسترده، محیطهای خورنده و سیستمهای حساس ابزار دقیق طراحی شده است.
بر اساس نیاز پروژه، امکان تأمین این محصول در متریالهای ویژه نیز وجود دارد.
⚙️ ویژگیهای کلیدی سه راهی SpeedBite Tee
- متریال بدنه: استنلس استیل 316/316L — مطابق ASTM A479/276 – Cold Worked
- Ferrule تکتکه (Single Ferrule): طراحی Bite-Type با سختی کنترلشده جهت آببندی مکانیکی یکنواخت
- گلند با پوشش Molybdenum Disulfide برای کاهش اصطکاک و جلوگیری از گالینگ
- طراحی Single-Ferrule Compression Seal جهت آببندی فلز به فلز (Metal-to-Metal Contact)
- فشار کاری تا 15000Psi (وابسته به سایز تیوب و شرایط دمایی)
- محدوده دمای کاری:
- 73°C ~ 343°C (-100°F ~ 650°F)-
- سازگار با تیوبینگ استنلس استیل 316/316L آنیلشده مطابق ASTM A269
- مونتاژ سریع با سیستم Fast 1-1/4 Turn Make-Up
- مقاومت عالی در برابر خوردگی و کلراید
- قابلیت استفاده مجدد بدون افت آببندی
- تولید مطابق استانداردهای ASME B31.3 ، MSS-SP-99 ، ASTM
🔹 عملکرد Ferrule در سیستم SpeedBite
- فِرول با سختی کنترلشده روی تیوب Bite ایجاد کرده و آببندی مکانیکی پایدار را تضمین میکند.
- طراحی تکفرولی موجب حداقل اعوجاج تیوب و اتصال یکنواخت در فشار بالا میشود.
- سطح داخلی گلند جهت جلوگیری از گالینگ Moly-Coated میباشد.
📊 جدول مشخصات فنی سه راهی — SpeedBite Tee
| ویژگی | توضیحات فنی |
|---|---|
نوع اتصال (Fittings Type) | Tee Single Ferrule Compression –SpeedBite |
متریال بدنه (Body Material) | Stainless Steel 316 ASTM A479/276 — Cold Worked |
متریال فرول (Ferrule Material) | 316 Stainless Steel — Controlled Hardness |
| متریال گلند (Gland Material) | Stainless Steel 316 Molybdenum disulfide-coated |
رنج فشار کاری (Working Pressure Range) | Max. 15000Psi وابسته به سایز تیوب و دما |
محدوده دمای کاری (Working Temp Range) | -73°C ~ 343°C (-100°F ~ 650°F) |
نوع آببندی (Sealing Type) | Mechanical Bite-Type Seal Single Ferrule |
استانداردها (Standards) | ASME B31.3 Chapter IX• ASTM A269 • MSS-SP-99 |
برندهای معتبر (Brands) | Parker Autoclave • Swagelok LP • DK-Lok • HIP • BuTech |
🧪 کاربردهای سه راهی – SpeedBite Tee
- اتصال مستقیم تیوب در سیستمهای ابزار دقیق و فرآیندی
- خطوط گازهای صنعتی H₂ ، N₂ ، O₂ ، CO₂ ، He
- سیستمهای تست فشار و کالیبراسیون
- واحدهای نمونهبرداری و آنالایزرها
- صنایع نفت، گاز، پتروشیمی، شیمیایی و نیروگاهی
- سیستمهای خلأ و فشار مثبت
نکات نصب و نگهداری
- تیوب باید تمیز، بدون پلیسه و مطابق تلرانس ASTM A269 باشد.
- مونتاژ به صورت Hand-Tight و سپس 1-1/4 Turn انجام شود.
- از روانکاری نامناسب یا اعمال گشتاور بیش از حد خودداری شود.
- فشار کاری واقعی تابع استحکام تیوب مصرفی است.
- در سیستمهای تحت ارتعاش، بازبینی دورهای انجام شود.
⚠️ نکات تشخیص محصول اصل
- حکاکی لیزری پارتنامبر ، فشار، متریال و Heat Code روی بدنه
- سطح ماشینکاری صیقلی و بدون پلیسه
- Ferrule با سختی یکنواخت و عملکرد Bite مشخص
- تطابق وزن و ابعاد با دیتاشیت کارخانه
💡 توصیه حرفهای
- برای سرویسهای H₂S / CO₂ نسخههای NACE-Compliant سفارش داده شود.
- متریال تیوب و فیتینگ را یکسان انتخاب کنید تا از خوردگی گالوانیکی جلوگیری شود.
- در خطوط لرزشی از Tube Support / Clamp استفاده شود.
